Tipo de produto	Martelo perfurador
Marca	Black & Decker
Modelo	KR702
Tensão de alimentação	230 V AC
Potência absorvida	710 W
Velocidade sem carga	0 - 3 100 rpm
Capacidade máxima de perfuração - Aço/Concreto	13 mm
Capacidade máxima de perfuração - Madeira	25 mm
Peso	1,95 kg
Mandril	Sem chave com travamento de eixo (ou com chave, dependendo da versão)
Punho lateral	Sim, ajustável
Batente de profundidade	Sim, ajustável
Inversão do sentido de rotação	Sim, direita/esquerda
Variador de velocidade	Sim, por pressão no interruptor
Modo percussão	Sim, selecionável
Dupla isolação	Sim
Uso previsto	Perfuração de madeira, metal, plástico, alvenaria e aparafusamento
Garantia	24 meses
Nível de pressão sonora (LpA)	103 dB(A), incerteza K=3 dB(A)
Nível de potência sonora (LWA)	114 dB(A), incerteza K=3 dB(A)
Vibrações - Perfuração por percussão em concreto	24,1 m/s², incerteza K=1,5 m/s²
Vibrações - Perfuração em metal	6,4 m/s², incerteza K=2,0 m/s²
Manutenção e limpeza	Limpar as aberturas de ventilação com uma escova macia ou pano seco; limpar o compartimento do motor com um pano úmido. Não utilizar produtos abrasivos ou à base de solvente.
Peças sobressalentes e capacidade de reparo	Realizar reparos apenas por pessoal qualificado com peças de reposição originais.

Perguntas frequentes - KR702 BLACK & DECKER

Como instalar uma broca ou ponta de aparafusamento?

Para um mandril sem chave, abra o mandril girando o anel no sentido anti-horário, insira a haste da broca e aperte girando no sentido horário. Para um mandril com chave, abra o mandril, insira a broca e use a chave do mandril para apertar girando no sentido horário em cada furo.

Como ajustar a profundidade de perfuração?

Solte o punho lateral girando no sentido anti-horário. Coloque o batente de profundidade na posição desejada e aperte o punho lateral girando no sentido horário.

Como inverter o sentido de rotação?

Use o seletor de rotação direita/esquerda. Empurre para a esquerda para rotação para frente (horário) e para a direita para rotação para trás (anti-horário). Nunca mude o sentido de rotação com o motor em funcionamento.

Qual modo de perfuração usar para alvenaria?

Posicione o seletor de modo de perfuração na posição T (percussão) para perfurar alvenaria. Para outros materiais e aparafusamento, use a posição 1 (perfuração normal).

Como limpar e fazer a manutenção do KR702?

Antes de qualquer manutenção, desligue e desconecte a ferramenta. Limpe regularmente as aberturas de ventilação com uma escova macia ou pano seco. Limpe o compartimento do motor com um pano úmido. Não utilize produtos abrasivos ou à base de solvente.

Quais são as precauções de segurança essenciais?

Use sempre proteção para os olhos e proteção auditiva. Use o punho lateral fornecido. Segure a ferramenta pelas superfícies isoladas se o acessório puder tocar cabos ocultos. Verifique a localização dos fios e tubos antes de perfurar.

Quais materiais podem ser perfurados com o KR702?

O KR702 pode perfurar madeira (até 25 mm), metal (até 13 mm), plástico e alvenaria (até 13 mm). Também pode ser usado como parafusadeira/desparafusadeira.

O que fazer se o mandril estiver travado ou difícil de soltar?

Para remover o mandril, abra-o completamente, remova o parafuso de fixação (gire no sentido horário), em seguida, insira uma chave Allen no mandril e dê uma martelada na chave para soltá-lo. Depois, desparafuse o mandril no sentido anti-horário.

O KR702 é adequado para uso profissional?

Não, esta ferramenta é projetada para uso exclusivamente doméstico. A garantia de 24 meses não se aplica em caso de uso profissional, comercial ou aluguel.

Como funciona o variador de velocidade?

A velocidade é controlada pela pressão exercida no interruptor de variador. Uma pressão leve fornece velocidade lenta, adequada para brocas de grande diâmetro; uma pressão forte fornece velocidade rápida para brocas pequenas.

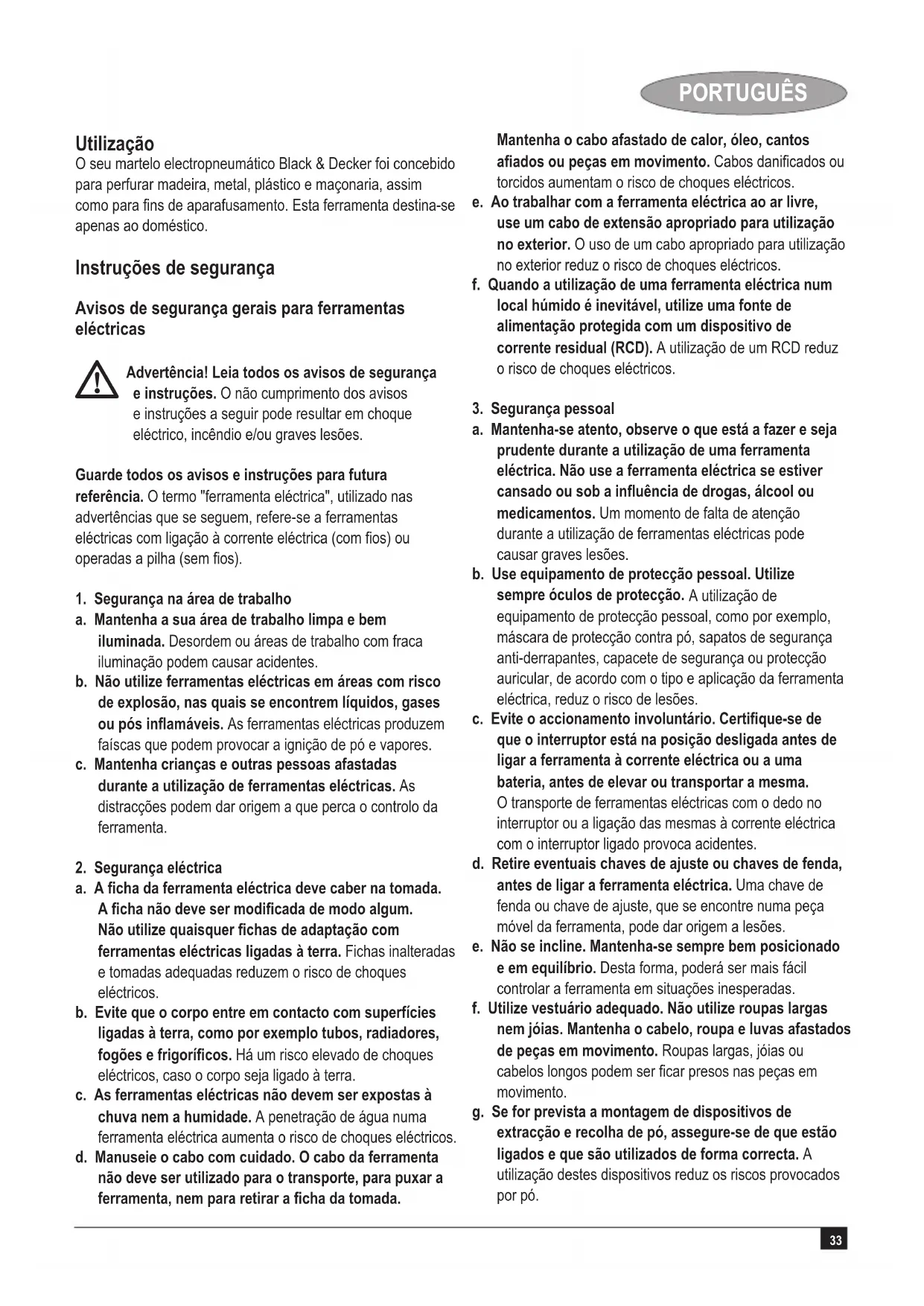

MANUAL DE UTILIZADOR KR702 BLACK & DECKER

O seu martelo electropneumático Black & Decker foi concebido para perfurar madeira, metal, plástico e maçonaria, assim como para fins de aparafusamento. Esta ferramenta destina-se apenas ao doméstico.

Instruções de segurança

Avisos de segurança gerais para ferramentas eléctricas

Advertência! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos e instruções a seguir pode resultar em choque eléctrico, incêndio e/ou graves lesões.

Guarde todos os avisos e instruções para futura referência. O termo "ferramenta eléctrica", utilizado nas advertências que se seguem, refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com fios) ou operadas a pilha (sem fios).

1. Segurança na área de trabalho

a. Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes.

b. Não utilize ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. As ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.

c. Mantenha crianças e outras pessoas afastadas durante a utilização de ferramentas eléctricas. As distracções podem dar origem a que perca o controlo da ferramenta.

1. Segurança eléctrica

a. A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação com ferramentas eléctricas ligadas à terra. Fichas inalteradas e tomadas adequadas reduzem o risco de choques eléctricos.

b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra.

c. As ferramentas eléctricas não devem ser expostas à chuva nem a humidade. A penetração de água numa ferramenta eléctrica aumenta o risco de choques eléctricos.

d. Manuseie o cabo com cuidado. O cabo da ferramenta não deve ser utilizado para o transporte, para puxar a ferramenta, nem para retirar a ficha da tomada.

Mantenha o cabo afastado de calor, óleo, cantos afiados ou peças em movimento. Cabos danificados ou torcidos aumentam o risco de choques eléctricos.

e. Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para utilização no exterior. O uso de um cabo apropriado para utilização no exterior reduz o risco de choques eléctricos.

f. Quando a utilização de uma ferramenta eléctrica num local húmido é inevitável, utilize uma fonte de alimentação protegida com um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques eléctricos.

1. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente durante a utilização de uma ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de ferramentas eléctricas pode causar graves lesões.

b. Use equipamento de protecção pessoal. Utilize sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

c. Evite o accionamento involuntário. Certifique-se de que o interruptor está na posição desligada antes de ligar a ferramenta à corrente eléctrica ou a uma bateria, antes de elevar ou transportar a mesma. O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas à corrente eléctrica com o interruptor ligado provoca acidentes.

d. Retire eventuais chaves de ajuste ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste, que se encontre numa peça móvel da ferramenta, pode dar origem a lesões.

e. Não se incline. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma, poderá ser mais fácil controlar a ferramenta em situações inesperadas.

f. Utilize vestuário adequado. Não utilize roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas, jóias ou cabelos longos podem ser ficar presos nas peças em movimento.

g. Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização destes dispositivos reduz os riscos provocados por pó.

PORTUGUÊS

1. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o trabalho que irá realizar. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada.

b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor é perigosa e deve ser reparada.

c. Desligue a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou armazenar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente.

d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualificadas.

e. Efectue a manutenção das ferramentas eléctricas. Verifique se as peças móveis funcionam perfeitamente e não emperram, bem como se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta. Em caso de danos, solicite a reparação da ferramenta eléctrica antes da sua utilização. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas.

f. Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte, sujeitas a uma manutenção adequada e com extremidades de corte afiadas, emperram com menos frequência e podem ser controladas com maior facilidade.

g. Utilize a ferramenta eléctrica, os acessórios e as brocas da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que não os previstos pode resultar em situações perigosas.

1. Reparação

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma, é assegurada a segurança da ferramenta eléctrica.

Advertência! Instruções adicionais de segurança para berbequins e berbequins de percussão

Utilize protectores auriculares com os berbequins de percussão. A exposição ao ruído poderá provocar perda de audição.

Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da mesma pode provocar ferimentos pessoais.

- Segure sempre a ferramenta pelas superfícies de pega isoladas ao efectuar trabalhos, durante os quais o acessório de corte possa entrar em contacto com cabos eléctricos escondidos ou com o cabo da ferramenta. O contacto do acessório de corte com um cabo com tensão coloca as partes metálicas da ferramenta eléctrica sob tensão, resultando em choque eléctrico.

Utilize grampos ou outra forma prática de fixar e apoiar a peça de trabalho numa plataforma estável. Segurar a peça com a mão ou contra o corpo deixa-a instável e poderá resultar em perda de controlo.

- Antes de perfurar paredes, pisos ou tectos, verifique a localização de fios e canos.

◆ Evite tocar na ponta da broca imediatamente após perfurar, pois esta pode estar quente.

- Esta ferramenta não se destina a ser utilizada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, a menos que tenham recebido instruções ou sejam supervisionadas relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças deverão ser vigiadas para que não mexam no aparelho.

- Neste manual indicam-se as aplicações do acessório. O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode dar origem a ferimentos e/ou danos em propriedade.

Vibração

Os valores de emissão de vibrações declarados, indicados nos dados técnicos e na declaração de conformidade, foram medidos de acordo com um método de teste padrão providenciado por EN 60745 e podem ser utilizados para efectuar a comparação entre ferramentas. O valor de emissão de vibrações declarado pode também ser utilizado numa avaliação preliminar da exposição.

Advertência! O valor de emissão de vibrações durante a utilização da ferramenta eléctrica pode divergir do valor declarado, dependendo do modo como a ferramenta é utilizada. O nível de vibrações pode aumentar relativamente ao nível indicado.

Durante a avaliação da exposição a fim de determinar as medidas de segurança requeridas pela directiva 2002/44/CE para a protecção de pessoas que utilizam regularmente ferramentas eléctricas nas respectivas profissões, o cálculo da exposição a vibrações deve considerar as condições reais de utilização e a forma como a ferramenta é utilizada, incluindo a consideração de todas as partes do ciclo de utilização como, por exemplo, as vezes que a ferramenta é desligada e o tempo em que se encontra a funcionar sem carga para além do tempo de accionamento.

Etiquetas da ferramenta

Aparecem os seguintes pictogramas na ferramenta:

Advertência! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Segurança eléctrica

sta ferramenta está duplamente isolada, pelo que não necessita de fio de terra. Certifique-se sempre de que o fornecimento de energia corresponde à tensão indicada na placa de identificação.

- Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou por um Centro de Assistência autorizado pela Black & Decker, de modo a evitar perigos.

Características

Esta ferramenta inclui algumas ou todas as seguintes características.

1. Interruptor de velocidade variável
2. Botão de bloqueio
3. Selector de reversibilidade
4. Selector do modo de perfuração/percussão
5. Bucha
6. Limitador de profundidade
7. Punho lateral

Montagem

Advertência! Antes da montagem, certifique-se de que a ferramenta está desligada da corrente eléctrica.

Montagem da pega lateral e limitador de profundidade (fig. A)

◆ Rode o punho para a esquerda até que consiga mover a pega lateral (7) para a frente da ferramenta como mostrado.
◆ Rode a pega lateral até à posição desejada.
- Introduza o limitador de profundidade (6) no orifício de montagem como mostrado.
- Regule a profundidade de perfuração como descrito abaixo.

◆ Aperte a pega lateral rodando o punho para a direita.

Colocação de uma broca ou ponta de aparafusar (fig. B & C)

Bucha sem chave com bloqueio do veio (fig. B)

♦ Abra a bucha rodando a manga (8) para a esquerda.
◆ Introduza a broca (9) na bucha.
◆ Aperte a bucha rodando a manga em sentido horário.

Bucha com chave (fig. C)

♦ Abra a bucha rodando a manga (10) para a esquerda.
◆ Introduza a broca (9) na bucha.
Coloque a chave da bucha (11) em cada orifício (12) na parte lateral da bucha e rode para a direita até apertar.

Remoção e colocação da bucha (fig. D)

♦ Abra a bucha o mais possível.
- Remova o parafuso de fixação da bucha, localizado na mesma, rodando-o para a direita com uma chave de fenda.
- Insira uma chave Allen na bucha e bata com um martelo como se indica.
◆ Remova a chave Allen.
◆ Remova a bucha rodando-a para a esquerda.
Para voltar a colocar a bucha, aperte-a no veio e fixe-a com o respectivo parafuso de fixação.

Utilização

Advertência! Deixe que a ferramenta funcione à vontade. Não o sobrecarregue.

Advertência! Antes de perfurar paredes, pisos ou tectos, verifique a localização de fios e canos.

Seleccão da direcção da rotação

Para perfurar e apertar parafusos, utilize a rotação "avançar" (para a direita). Para soltar parafusos ou remover uma broca presa, utilize a rotação "inverter" (para a esquerda).

Para seleccionar a rotação de avanço, empurre o selector de reversibilidade (3) para a esquerda.
Para seleccionar a rotação inversa, empurre o selector para a direita.

Advertência! Nunca mude a direcção da rotação com o motor a funcionar.

Selecção do modo de perfuração/percussão

Para a perfuração em alvenaria, ajuste o selector de percussão/perfuração (4) para a posição T.
Para a perfuração noutros materiais ou para aparafusar, ajuste o selector de percussão/perfuração (4) para a posição

PORTUGUÊS

Defina a profundidade de perfuração (fig. E).

◆ Afrouxe a pega lateral (7) rodando o punho para a esquerda.
- Ajuste o batente de profundidade (6) para a posição desejada. A profundidade máxima de perfuração é igual à distância entre a broca e a extremidade frontal do batente de profundidade.
◆ Aperte a pega lateral rodando o punho para a direita.

Como ligar e desligar a ferramenta

Para ligar a ferramenta, prima o interruptor de velocidade variável (1). A velocidade da ferramenta depende de quanto se prime o interruptor. Como regra geral, utilize velocidades baixas para brocas de grande diâmetro e velocidades altas para brocas de pequeno diâmetro.
Para o funcionamento contínuo, prima o botão de bloqueio (2) e liberte o interruptor de velocidade variável. Esta opção só está disponível na velocidade máxima. Esta opção não funciona na rotação inversa.
Para desligar a ferramenta, solte o interruptor de velocidade variável. Para desligar a ferramenta quando em funcionamento contínuo, prima novamente o interruptor de velocidade variável e solte-o.

Acessórios

O desempenho da sua ferramenta depende dos acessórios utilizados. Os acessórios da Black & Decker e Piranha são fabricados de acordo com os mais altos padrões de qualidade e são concebidos para melhorar o desempenho da sua ferramenta. Ao utilizar estes acessórios, poderá tirar um maior partido da sua ferramenta.

Manutenção

Esta ferramenta foi desenvolvida para funcionar por um longo período de tempo, com o mínimo de manutenção.

O funcionamento contínuo e satisfatório depende de limpeza regular e de manutenção adequada.

Advertência! Antes de qualquer procedimento de manutenção, desligue a ferramenta no interruptor e retire a tomada da corrente.

• Limpe regularmente as fendas de ventilação da ferramenta utilizando uma escova suave ou um pano seco.
• Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum detergente abrasivo nem à base de solvente.

Protecção do meio ambiente

Recolha em separado. Não deve deitar este produto fora juntamente com o lixo doméstico normal.

Caso chegue o momento em que um dos seus produtos Black & Decker precise de ser substituído ou decida desfazer-se do mesmo, não o deite fora juntamente com o lixo doméstico. Torne este produto disponível para uma recolha em separado.

recolha em separado de produtos e embalagens utilizados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e a reduzir a procura de matérias-primas.

Os regulamentos locais poderão providenciar a recolha em separado de produtos eléctricos junto das casas, em lixeiras municipais ou junto dos fornecedores ao adquirir um novo produto.

A Black & Decker oferece um serviço de recolha e reciclagem de produtos Black & Decker que tenha atingido o fim das suas vidas úteis. Para tirar proveito deste serviço, devolva seu produto a qualquer agente de reparação autorizado, que se encarregará de recolher o equipamento em nosso nome.

Para verificar a localização do agente de reparação mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com

Dados técnicos

KR603 KR604 KR605
Voltagem V	AC 230 230 230
Potência W 600 600 600
Velocidade sem carga min	-1 0-3.100 0-3.100 0-3.100
Capacidade máx. de perfuração
Aço/betão mm 13 13 13
Madeira mm 25 25 25
Peso	kg 1,95	1,95	1,95

		KR653	KR654	KR655	KR702
Voltagem	V_AC	230	230	230	230
Potência	W	650	650	650	710
Velocidade sem carga	min ^-1	0-3.100	0-3.100	0-3.100	0-3.100
Capacidade máx. de perfuração
Aço/betão	mm	13	13	13 13
Madeira	mm	25	25	25 25
Peso	kg	1,95	1,95	1,95	1,95

Declaração de conformidade CE

KR603/KR604/KR605/KR653/KR654/KR655/KR702

A Black & Decker declara que estes produtos estão em conformidade com a:

98/37/CE, EN 60745

Nível de pressão de ruído segundo a EN 60745:

Pressão acústica (L _pA ) 103 dB(A), imprecisão (K) 3 dB(A)

Potência acústica (L _WA ) 114 dB(A), imprecisão (K) 3 dB(A)

Valores totais de vibração (soma vectorial triaxial) segunda EN 60745:

Perfuração de percussão em betão (a _h, ID ) 24,1 m/s ^2 , imprecisão (K) 1,5 m/s ^2

Perfuração em metal (a _h,D ) 6,4 m/s ^2 , imprecisão (K) 2,0 m/s ^2

O signatário é responsável pela compilação do ficheiro técnico e apresenta esta declaração em nome da Black & Decker.

K. Hewitt Direct

Kevin Hewitt

A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente.

Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa.

Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que:

• O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer;
• O produto tenha sido submetido a uso incorrecto ou descuido;
• O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes;
• Tenha um histórico de reparações efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker.

Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado.

Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com

Visite o nosso website www.blackanddecker.eu para registar o seu novo produto Black & Decker e para se manter actualizado sobre novos produtos e ofertas especiais. Estão disponíveis mais informações sobre a Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.eu
