NÁVOD NA OBSLUHU CR 18DSL HiKOKI

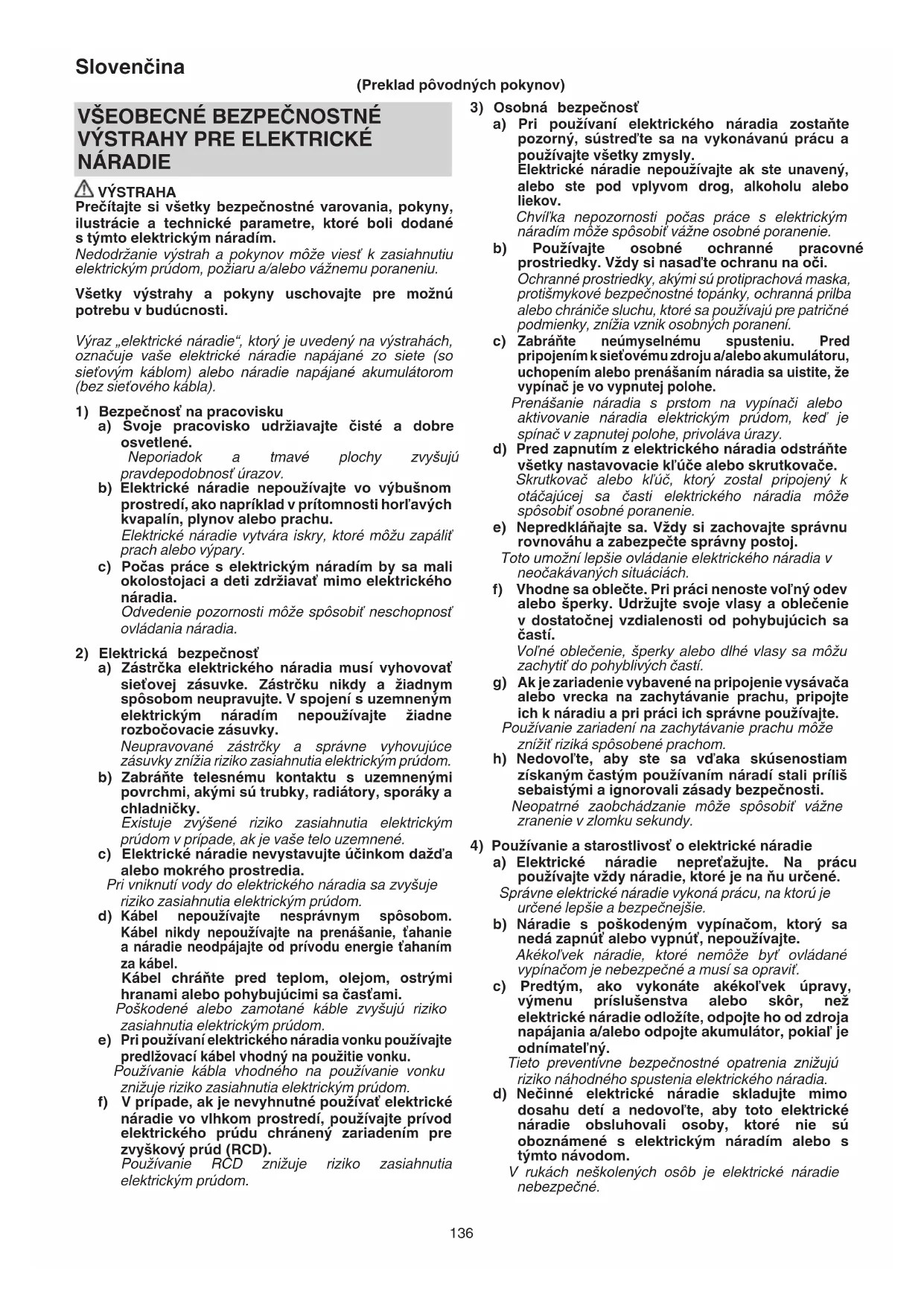

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasaďte ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie. e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí.

Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom. h) Nedovoľte, aby ste sa vďaka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti. Neopatrné zaobchádzanie môže spôsobiť vážne zranenie v zlomku sekundy.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnúť alebo vypnúť, nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Predtým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokiaľ je odnímateľný. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom. V rukách neškolených osôb je elektrické náradie nebezpečné.

NÁRADIE VÝSTRAHA Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.

Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.

Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom. (Preklad pôvodných pokynov) 0000BookCR18DSL.indb1360000BookCR18DSL.indb136 2022/02/0216:03:352022/02/0216:03:35137 Slovenčina e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím. f) Rezný nástroj udržiavajte ostrý a čistý. Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je ľahšie ovládateľný. g) Elektrické náradie, príslušenstvo, brity náradia atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné, než určené činnosti môže viesť k vzniku nebezpečných situácií. h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom. Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Starostlivosť a používanie akumulátorového náradia a) Nabíjajte len nabíjačkou, ktorú uvádza výrobca. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora. b) Elektrické náradie používajte len so špecifi cky určeným typom akumulátorov. Používanie iného typu akumulátora môže predstavovať riziko poranenia a požiaru. c) Ak sa akumulátor nepoužíva, chráňte ho pred kontaktom s kovovými predmetmi, ako sú kancelárske spony, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spôsobiť vzájomné prepojenie koncoviek. Vzájomné skratovanie koncoviek akumulátora môže mať za následok popáleniny alebo požiar.

Pri nesprávnych podmienkach používania môže dôjsť k unikaniu kvapaliny z akumulátora. Vyhnite sa kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, opláchnite ich vodou a vyhľadajte lekársku pomoc. Kvapalina unikajúca z akumulátora môže spôsobiť podráždenie alebo popáleniny. e) Nepoužívajte akumulátor alebo nástroj, ktorý je poškodený alebo upravený. Poškodené alebo modifi kované batérie môžu vykazovať nepredvídateľné správanie, ktoré má za následok požiar, explóziu alebo riziko zranenia. f) Nevystavujte akumulátor ani nástroj ohňu alebo nadmernej teplote. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobiť výbuch. g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo určeného rozsahu môže poškodiť batériu a zvýšiť riziko požiaru.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia. b) Nikdy neopravujte poškodené batérie. Servis akumulátorov by mal vykonávať iba výrobca alebo autorizovaní poskytovatelia služieb.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

1. Pri vykonávaní činností, kedy by mohlo

príslušenstvo na rezanie prísť do kontaktu so skrytým vedením držte elektrické náradie za izolované úchopné povrchy. Príslušenstvo na rezanie, ktoré príde do kontaktu so "živým vedením" môže spôsobiť "vodivosť" nechránených kovových častí elektrického náradia s dôsledkom zasiahnutia obsluhy elektrickým prúdom.

2. Pri zaistenie a pripevnenie obrobku k stabilnej

platforme použite svorky alebo iný praktický postup. Držanie obrobku rukou alebo pridržiavanie telom je nestabilné a môže viesť k strate kontroly.

ĎALŠIE BEZPEČNOSTNÉ VÝSTRAHY

1. Nedovoľte, aby sa do otvoru na pripojenie nabíjateľnej

batérie dostali akékoľvek cudzie telesá.

2. Nabíjateľnú batériu a nabíjačku nikdy nerozoberajte.

Nabíjateľnú batériu nikdy neskratujte. Skratovanie batérie bude viesť k veľkému elektrickému prúdu a prehriatiu. Následkom bude spálenie alebo poškodenie batérie.

4. Batériu nehádžte do ohňa. Ak sa batéria páli, môže

5. Ak sa životnosť ďalšieho nabíjania stáva príliš krátka na

praktické použitie, odneste batériu do predajne, v ktorej ste ju zakúpili. Vyčerpanú batériu nelikvidujte.

6. Do ventilačných otvorov na nabíjačke nevkladajte

žiadne predmety. Ak do ventilačných otvorov vložíte kovové predmety alebo horľavé materiály, bude to viesť k nebezpečenstvu poranenia elektrickým prúdom alebo sa poškodí nabíjačka.

7. Ak používate túto jednotku nepretržite, môže dôjsť k

jej prehriatiu, čo vedie k poškodeniu motora a spínača. Prestaňte ju používať približne na 15 minút.

8. Počas prevádzky si chráňte uši slúchadlami.

9. Počas alebo bezprostredne po činnosti sa nedotýkajte

čepele. Čepeľ sa počas prevádzky veľmi zohreje, čo môže spôsobiť vážne popáleniny.

10. Vždy držte rukoväť tela a predný kryt náradia pevne, ako

je zobrazené na Obr. 9 a Obr. 10. V opačnom prípade môže vytvorenie protichodnej sily viesť k nepresnej a dokonca nebezpečnej prevádzke.

11. Predtým, ako vykonáte akékoľvek úpravy, výmenu

príslušenstva alebo skôr, než elektrické náradie odložíte, vyberte z neho akumulátor alebo prepnite spínač do polohy zamknuté alebo vypnuté.

12. Montáž a demontáž listu

○ Bezpodmienečne sa uistite, že je spínač vypnutý a batéria odstránená, aby ste predišli akejko ľvek nehode. ○ Dvakrát alebo trikrát potiahnite rukou za zadnú stranu pílového listu, aby ste skontrolovali, či je bezpečne pripevnený. Pri ťahaní listu budete vedieť, či je správne pripevnený, ak zacvakne a páčka sa mierne pohne. (Obr. 3) ○ Pri ťahaní pílového listu vždy ťahajte za zadnú stranu. Ťahaním za iné časti listu si spôsobíte poranenie. 0000BookCR18DSL.indb1370000BookCR18DSL.indb137 2022/02/0216:03:352022/02/0216:03:35138 Slovenčina ○ Ak je zlomený pílový list skrytý v malej štrbine, zachyťte ho pomocou hrotu ďalšieho pílového listu a vyberte ho. (Obr. 4) ○ Po používaní odfúknite piliny, zeminu, piesok, vlhkosť a pod. pomocou stlačeného vzduchu alebo ich odmeťte pomocou kefky a pod., aby sa zaručilo plynulé fungovanie upevnenia pílového listu. ○ Podľa Obr. 5 pravidelne mažte miesto okolo držiaka listu reznou kvapalinou a pod. ○ Nepretržité používanie náradia bez čistenia a mazania miesta upevnenia pílového listu môže spôsobiť spomalenie pohybu páčky v dôsledku nahromadených pilín a triesok. V takom prípade potiahnite gumené viečko nasadené na páčke v smere šípky znázornenej na Obr. 5 a snímte ho z páčky. Vnútro držiaka listu potom vyčistite pomocou stlačeného vzduchu a pod. a dôkladne namažte. Gumené viečko možno nasadiť tak, že ho použitím sily zatlačíte na páčku. Potom skontrolujte, či medzi držiakom listu a gumeným viečkom nie je žiadna medzera. Takisto skontrolujte, či miesto upevnenia pílového listu plynulo funguje. ○ Nepoužívajte pílové listy s opotrebovaným otvorom. V opačnom prípade sa môže pílový list uvoľniť a spôsobiť poranenie.

13. Pri nastavovaní polohy základne sa rozhodne

hoci len trochu uvoľnená, mohla by vypadnúť a spôsobiť nehodu.

15. Náradie neprenášajte s prstom na spínači. Náhle

spustenie môže viesť k nečakaným poraneniam.

16. Dávajte pozor, aby počas prevádzky nevnikli cez

zarážku do zariadenia piliny, zemina, vlhkosť a pod. Ak sa piliny a podobné čiastočky nahromadia v oblasti zarážky, pred používaním ju vždy vyčistite.

17. Neodstraňujte predný kryt, pretože môže dôjsť k

zraneniu. Telo držte za vrchnú časť predného krytu.

18. Počas používania pevne zatlačte spodnú časť k

19. Vyberte pílový list s najvhodnejšou dĺžkou.

Dĺžka presahujúca základňu pílového listu po odpočítaní miery nárazu by v ideálnom prípade mala byť väčšia než materiál. Ak režete veľkú rúru, veľký kus dreva a pod., ktorý prekračuje reznú kapacitu listu, hrozí riziko, že pílový list príde do kontaktu s vnútornou stenou rúry, dreva a pod. a poškodí sa. (Obr. 8)

20. Počas rezania nikdy nevyvíjajte na čepeľ píly

neprimeranú silu. V opačnom prípade sa môže ľahko poškodiť čepeľ.

21. Motor sa niekedy môže zablokovať v závislosti od

23. Pri rezaní kovových materiálov používajte správny olej

na stroje (turbínový olej a pod.). Ak nepoužívate tekutý olej na stroje, namažte materiál vazelínou. Ak nepoužijete olej na stroje, životnosť pílového listu sa výrazne skráti.

24. Pri rezaní materiálu na malé oblúky znížte rýchlosť

podávania. Neprimerane rýchle podávanie môže spôsobiť zlomenie listu.

25. Otvory nevyrezávajte do kovových materiálov. List sa

môže ľahko poškodiť.

26. Spúšťový spínač nikdy nestláčajte, kým je hrot pílového

listu pritlačený k materiálu. V opačnom prípade sa po náraze na materiál môže list ľahko poškodiť.

27. Režte pomaly a pevne držte telo náradia. Ak pri rezaní

budete na pílový list tlačiť nadmernou silou, list sa môže ľahko poškodiť.

28. Používanie batérie v chladných podmienkach (menej

ako 0 °C) môže niekedy viesť k slabšiemu reznému krútiacemu momentu a znížiť množstvo práce. Je to však len dočasný fenomén a po zohriatí batérie sa všetko vráti do normálu.

Kvôli predĺženiu životnosti je lítiovo-iónová batéria vybavená ochrannou funkciou, ktorá preruší výkon. V nižšie uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví dokonca aj vtedy, keď potiahnete vypínač. Nejde o chybu, je to výsledok ochrannej funkcie.

1. Motor sa zastaví, keď sa vybije batéria.

V takomto prípade ju okamžite nabite.

Motor sa môže zastaviť v prípade preťaženia náradia. V takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môcť opäť použiť.

3. Batériový pohon sa môže zastaviť, ak pri preťažení

dôjde k prehrievaniu batérie. V takomto prípade prestaňte batériu používať a nechajte ju vychladnúť. Následne ho budete môcť opäť použiť. Okrem toho, berte na zreteľ nasledujúce výstrahy a upozornenia. VÝSTRAHA Aby ste zabránili vytekaniu kvapaliny z batérie, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.

1. Nedovoľte, aby sa na batérii zachytávali kovové piliny a

prach. ○ Nedovoľte, aby počas práce padali na batériu kovové piliny a prach. ○ Uistite sa, že sa na batérii nenazbierali kovové piliny a prach, ktoré padajú na elektrické náradie počas práce. ○ Nepoužívanú batériu neskladujte na mieste s výskytom kovových pilín a prachu. ○ Pred uskladnením z batérie odstráňte kovové piliny a prach, ktoré sa mohli na nej zachytiť a neskladujte ju spolu s kovovými súčasťami (skrutky, klince, apod.).

Batériu neprepichujte ostrými predmetmi, ako sú napríklad klince, neudierajte po nej kladivom, nestúpajte na ňu, nehádžte ju, ani ju nevystavujte silným fyzickým nárazom.

3. Očividne poškodenú alebo zdeformovanú batériu

zapaľovača vo vozidle.

6. Batériu nepoužívajte na iné, ako stanovené účely.

veľkého tlaku, ani ju nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.

9. Keď dôjde k unikaniu tekutiny, alebo ak zacítite odporný

zápach, batériu okamžite odneste mimo ohňa.

10. Batériu nepoužívajte na miestach, kde dochádza ku

generovaniu silnej statickej elektriny.

11. Ak počas používania, nabíjania alebo skladovania

dochádza k unikaniu tekutiny z batérie, ak zacítite odporný zápach, alebo ak dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukoľvek neštandardnému, batériu okamžite vyberte z náradia alebo z nabíjačky a prestaňte ju používať.

12. Batériu neponárajte ani nedovoľte, aby sa do nej dostali

akékoľvek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobiť poškodenie, ktoré môže spôsobiť požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horľavých predmetov. Musíte sa vyhnúť prostrediam s korozívnymi plynmi. 0000BookCR18DSL.indb1380000BookCR18DSL.indb138 2022/02/0216:03:362022/02/0216:03:36139 Slovenčina UPOZORNENIE

1. Ak sa tekutina unikajúca z batérie dostane do očí, oči

si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhľadajte lekársku pomoc. Ak nevyhľadáte ošetrenie, tekutina môže spôsobiť problémy zraku.

2. Ak sa tekutina dostane na kožu alebo odev, okamžite ich

dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu. Existuje možnosť, že môže dôjsť k podráždeniu pokožky.

3. Ak pri prvotnom používaní akumulátora zistíte

výskyt hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, batériu nepoužívajte a vráťte ju predajcovi alebo dodávateľovi. VÝSTRAHA Ak sa do svorky lítiovo-iónovej batérie dostane vodivé cudzie teleso, batéria môže zoskratovať a spôsobiť požiar. Pri uskladňovaní lítiovo-iónovej batérie určite dodržiavajte nasledovné pravidlá.

Do skladovacej skrinky nevkladajte vodivé odrezky, klince ani drôty, ako je napríklad oceľový drôt a medený drôt. ○ Aby ste predišli zoskratovaniu, vložte batériu do nástroja alebo pri uskladnení pevne založte kryt batérie, až kým nevidíte ventilátor. SYMBOLY VÝSTRAHA Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov. CR18DSL: Akumulátorová šabľová píla Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu. Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania.

Voľnobežné otáčky Zapnutie Vypnutie Odpojte akumulátor Spínač zamknutý Spínač odomknutý Kapacita batérie Spínač kontrolky zostávajúcej kapacity batérie Zostávajúca kapacita batérie je takmer nulová. Čo najskôr dobite batériu Zostávajúca kapacita batérie je polovičná Zostávajúca kapacita batérie je dostatočná

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 165. Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. POUŽITIE ○ Rezanie rúr a zahnutej ocele. ○ Rezanie dosiek z mäkkej ocele, hliníka a medi. ○ Rezanie syntetických živíc, ako je napríklad fenolová živica a vinylchlorid. ○ Rezanie syntetických živíc, napríklad fenolovej živice alebo vinylchloridu. TECHNICKÉ PARAMETRE Model CR18DSL Napätie 18 V Otáčky naprázdno 0 – 2100 min

Zdvih 28 mm Kapacita Rúra z mäkkej ocele Vonkajší priemer 90 mm Vinylchloridová rúra Vonkajší priemer 90 mm Drevo Hĺbka 90 mm Plech z mäkkej ocele Hrúbka 10 mm Hmotnosť * 3,3 ― 3,9 kg

• V súlade s postupom EPTA 01/2014 V závislosti od pripojenej batérie. Najťažšia váha sa meria pomocou BSL36B18. POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. NABÍJANIE Pred použitím elektrického náradia nabite batériu nasledovne.

Činnosť Obrázok Strana Vyberanie vkladanie batérie

Odstránenie poškodeného listu 4

Nastavenie základne 6

Voľba pílového listu primeranej dĺžky 8

Zabezpečenie rezaných materiálov 9

Indikátor zostávajúcej kapacity batérie 11

Kontrola a výmena uhlíkovej kefy 12

Výber príslušenstva ― 169

Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietiť načerveno. Po úplnom nabití batérie začne kontrolka blikať na červeno. (V 1-sekundových intervaloch) (Pozrite si Tabuľku 1) ● Význam svetla kontrolky Významy svetla kontrolky sú uvedené v tabuľke 1, a to podľa stavu nabíjačky alebo nabíjateľnej batérie. ● Záležitosti týkajúce sa teplôt a doby nabíjania batérie. Teploty a doba nabíjania budú také, ako je uvedené v Tabuľke 2. Tabuľka 2 Nabíjačka Batéria UC18YFSL Nabíjacie napätie V 14,4 – 18 Hmotnosť kg 0,5 Teploty, pri ktorých možno batériu nabíjať 0 oC – 50 oC Doba nabíjania pre kapacitu batérie pribl. (Pri 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Počet článkov batérie 4 – 10 POZNÁMKA Doba nabíjania sa môže líšiť podľa teploty a napätia zdroja napájania.

Ak je batéria nabíjaná, keď je horúca z dôvodu, že bola dlho vystavená priamemu slnečnému svetlu alebo z dôvodu, že bola jednoducho používaná, kontrolka nabíjačky sa na 1 sekundu rozsvieti a 0,5 sekundy nesvieti (na 0,5 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnúť a až potom ju začnite nabíjať. 0000BookCR18DSL.indb1400000BookCR18DSL.indb140 2022/02/0216:03:362022/02/0216:03:36141 Slovenčina

Ak chcete dosiahnuť maximálnu prevádzkovú účinnosť a výsledky, musíte vybrať vhodný pílový list, ktorý najlepšie vyhovuje typu a hrúbke rezaného materiálu. Číslo listu je vyryté v blízkosti miesta upevnenia každého listu. Zvoľte vhodné listy podľa tabuľky č. 3 - 5. Tabuľka 3: listy HCS Číslo listu Použitie Hrúbka (mm) Č. 2 Na rezanie oceľových rúr s priemerom menším než 30 mm 2,5 – 6 Č. 3 Na rezanie oceľových rúr s priemerom menším než 30 mm Do 3,5 Č. 4 Na rezanie a brúsenie dreva 50 – 70 Č. 5 Na rezanie a brúsenie dreva Do 30 Č. 8 Na rezanie vinylchloridových rúr s priemerom menším než 100 mm 2,5 – 15 Na rezanie a brúsenie dreva Do 100 Č. 9 Na rezanie rúr z mäkkej ocele s priemerom menším než 100 mm pri použití vodidla na rezanie 2,5 – 6 Č. 95 Na rezanie nehrdzavejúcich oceľových rúr s priemerom menším než 100 mm Do 2,5 Č. 96 Na rezanie nehrdzavejúcich oceľových rúr s priemerom menším než 30 mm Do 2,5 Tabuľka 4: bimetalické listy Číslo listu Použitie Hrúbka (mm) Č. 101 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 60 mm 2,5 – 6 Č. 102 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 100 mm 2,5 – 6 Č. 103 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 60 mm 2,5 – 6 Č. 104 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 100 mm 2,5 – 6 Č. 107 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 60 mm Do 3,5 Č. 108 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 100 mm Do 3,5 Č. 109 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 60 mm 2,5 – 6 Č. 110 Na rezanie oceľových a nehrdzavejúcich rúr s vonkajším priemerom menším než 100 mm 2,5 – 6 Č. 121 Na rezanie a brúsenie dreva 100 Č. 131 Na rezanie a brúsenie dreva 100 Č. 132 Na rezanie a brúsenie dreva 100 Tabuľka 5: Voľba pílových listov na iné materiály Materiál určený na rezanie Kvalita materiálu Hrúbka (mm) Číslo listu Železný plech Mäkká oceľ 2,5 – 10 Č. 2, 101, 102, 103, 104, 109, 110, 131 Do 3,5 Č. 3, 107, 108 Neželezný materiál Hliník, meď a mosadz 5 – 20 Č. 2, 101, 102, 103, 104, 109, 110, 131

Používanie tupého alebo poškodeného listu má za následok zníženie účinnosti rezania a môže spôsobiť preťaženie motora. Akonáhle zistíte nadmerné opotrebovanie listu, vymeňte ho za nový.

2. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu nebezpečenstvu.

Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.

4. Kontrola uhlíkových kief (Obr. 12)

Motor je vybavený uhlíkovými kefkami, ktoré sú spotrebný tovar. Pretože nadmerne opotrebované uhlíkové kefy môžu spôsobiť problémy motora, vymeňte ich za nové hneď, ako budú opotrebované na alebo blízko „hranice opotrebovania“ ⓐ. Okrem toho uhlíkové kefy vždy udržiavajte čisté a skontrolujte, či sa v držiakoch na kefy voľne pohybujú. POZNÁMKA Pri výmene uhlíkových kief za nové používajte uhlíkové kefy značky HiKOKI označené kódom 999068.

5. Výmena uhlíkových kief (Obr. 12)

Uhlíkové kefy vyberajte tak, že najprv snímete kryt kief a následne plochým skrutkovačom alebo podobným náradím odháknete výčnelok uhlíkovej kefy. Pri inštalácii uhlíkovej kefy vyberte taký smer, aby štetina ⓑ uhlíkovej kefy zodpovedala dotykovej časti ⓒ mimo rúrku kefy. Potom ju zatlačte prstom. Nakoniec nainštalujte kryt kefy. 0000BookCR18DSL.indb1410000BookCR18DSL.indb141 2022/02/0216:03:362022/02/0216:03:36142 Slovenčina UPOZORNENIE Hrot uhlíkovej kefky zasuňte do kontaktnej časti rúrky kefy. (Môžete zasunúť ktorýkoľvek z dvoch hrotov, ktoré máte k dispozícii.) Dávajte na to pozor, pretože akákoľvek chyba v rámci vykonávania tejto činnosti môže mať za následok zdeformovanie hrotu uhlíkovej kefy a následne problémy motora už na začiatku.

6. Čistenie vonkajšku

Ak sa elektrické náradie znečistí, utrite ho mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.

Elektrické náradie skladujte na miestach s teplotou do 40 °C a mimo dosahu detí. POZNÁMKA Skladovanie lítiovo-iónových batérií Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité. Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viesť k zhoršeniu výkonu, viditeľnému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú. Viditeľne skrátený čas používania batérií však možno predĺžiť pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia. Ak sa čas používania batérie extrémne skráti napriek opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie. UPOZORNENIE V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine. Dôležité upozornenie ohľadne batérií pre elektrické akumulátorové náradie značky HiKOKI Vždy používajte jednu nami navrhnutú originálnu batériu. Ak budete používať batérie, ktoré sú iné, ako batérie navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave batérie (ako je rozobratie a výmena článkov alebo iných interných dielov), nemôžeme vám zaručiť bezpečnosť a výkon nášho akumulátorového náradia. ZÁRUKA Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Namerané hodnoty boli stanovené podľa normy EN62841 a deklarované podľa ISO 4871. Nameraná vážená úroveň hladiny akustického výkonu A: 96 dB (A) Nameraná vážená úroveň hladiny akustického tlaku A: 85 dB (A) Odchýlka K: 5 dB (A). Používajte chrániče sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841. Rezanie dosiek: Hodnota vibračných emisií

Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie expozície. VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. 0000BookCR18DSL.indb1420000BookCR18DSL.indb142 2022/02/0216:03:362022/02/0216:03:36143

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Akumulátorová šabľová píla identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE.
