BRUGSANVISNING CR 18DSL HiKOKI

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. GENERELLE SIKKERHEDSADVARSLER FOR

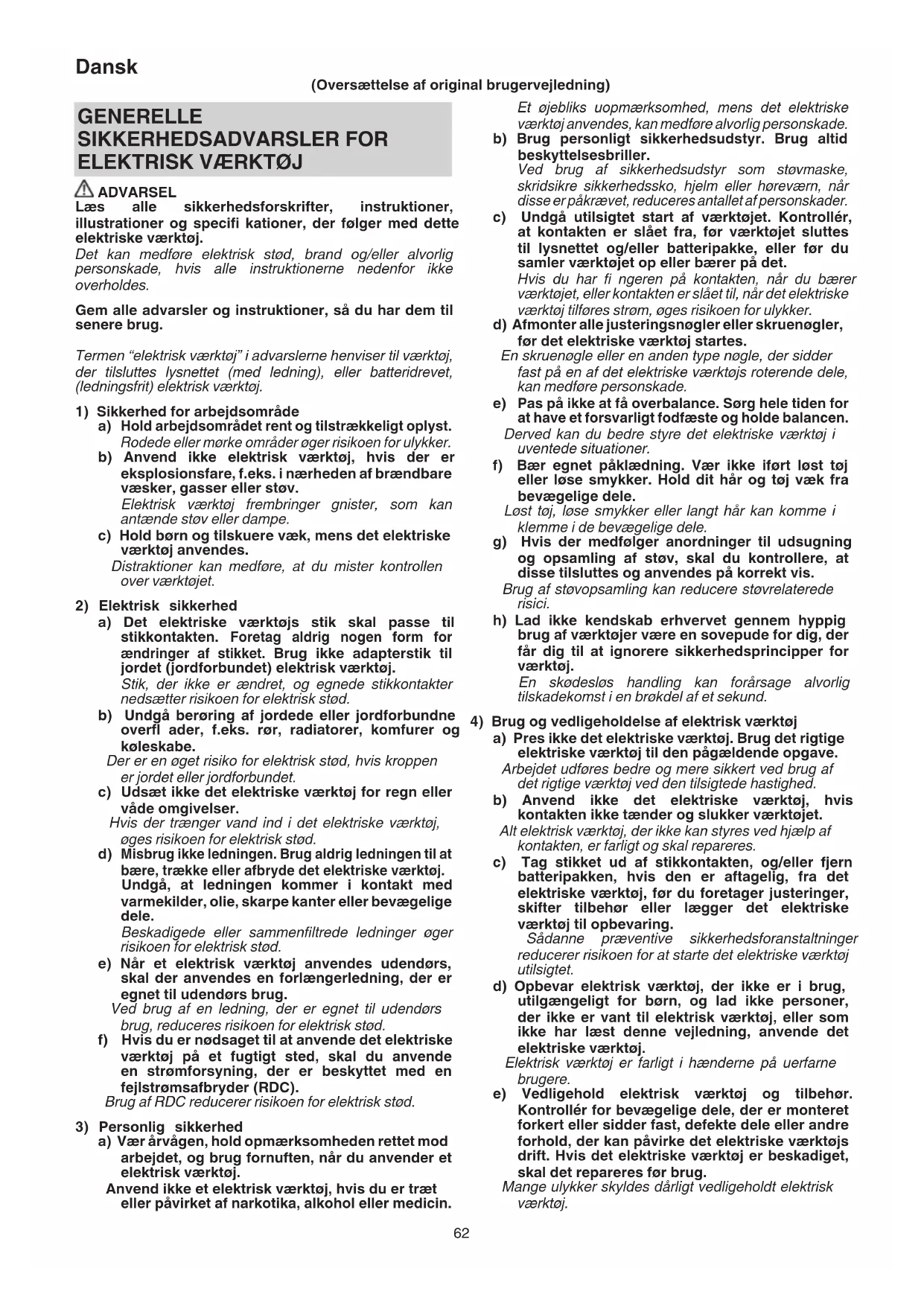

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 0000BookCR18DSL.indb620000BookCR18DSL.indb62 2022/02/0216:03:272022/02/0216:03:2763 Dansk f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130 °C kan medføre eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSADVARSLER FOR BATTERIDREVET STIKSAV

1. Hold elværktøjet på de isolerede gribefl ader, når du

foretager arbejde, hvor skæretilbehøret kan komme i kontakt med el-ledninger. Skæretilbehør, der rammer en strømførende ledning, kan gøre elværktøjets metaldele strømførende og kan give brugeren elektrisk stød.

2. Anvend klemmer eller andre praktiske måder at

afsikre arbejdsemnet på og støtte det til en stabil fl ade. Hvis du holder arbejdsemnet i hænderne eller ind mod kroppen, bliver det ustabilt og kan føre til, at du mister kontrollen over det. EKSTRA SIKKERHEDSADVARSLER

1. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

2. Skil aldrig det genopladelige batteri eller opladeren ad.

3. Kortslut aldrig det genopladelige batteri. Kortslutning

af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

4. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis

batteriet brændes, kan det eksplodere.

5. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

6. Stik ikke genstande ind i opladerens ventilationsåbninger.

Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

7. Hvis maskinen bruges uafbrudt i længere tid, kan

den blive for varm, hvilket kan føre til, at motoren og kontakten lider overlast. Giv maskinen en pause på ca. 15 minutter.

8. Brug høreværn for at beskytte ørerne under arbejdet.

9. Rør ikke ved boret under eller kort efter arbejdet; det er

10. Hold altid ordentligt fast i kabinethåndtag og frontdæksel

på det elektriske værktøj som vist på Fig. 9 og Fig. 10. Ellers kan det producerede modtryk medføre i unøjagtig og endda farlig drift.

11. Fjern batteriet fra maskinen, eller anbring afbryderen

i låst eller afl åst stilling, før der udføres nogen former for justeringer, udskiftning af tilbehør, eller maskinen gemmes væk.

12. Montering og afmontering af klingen

○ Vær helt sikker på at holde kontakten slukket og batteriet fjernet, for at forhindre uheld. ○ Træk et par gange i ryggen af savklingen med hånden og kontroller, at klingen er forsvarligt monteret. Når De trækker i klingen, vil De blive klar over, at den er ordentligt monteret, hvis der lyder et klik og armen bevæger sig en smule (Fig. 3). ○ Når De trækker i savklingen, bør De være helt sikker på, at De trækker i den fra bagsiden. Hvis De trækker i andre dele af klingen, vil der være risiko for personskade. ○ Hvis den brækkede klinge er skjult indeni den lille åbning, skal De tage fat i den med spidsen af en anden klinge og derefter tage klingen ud (Fig. 4). ○ Efter brugen bortblæses savsmuld, jord, sand, fugt osv., så De er sikker på, at klinge-monteringsdelen kan fungere problemfrit. ○ Udfør smøring omkring klingeholderen med jævne mellemrum med anvendelse af skærevæske etc. som vist i Fig. 5. 0000BookCR18DSL.indb630000BookCR18DSL.indb63 2022/02/0216:03:272022/02/0216:03:2764 Dansk ○ Længere tids anvendelse af værktøjet uden rengøring og smøring af den del, hvor savbladet er monteret, kan resultere i en slap bevægelse af armen på grund af akkumuleret savsmuld og savspåner. I denne situation trækkes gummihætten på armen i retningen vist med pilen på Fig. 5 og gummihætten tages af armen. Rengør derefter indersiden af savbladet med luft etc. og udfør tilstrækkelig smøring. Gummihætten kan sættes på, hvis den trykkes fast på armen. Sørg for, på dette tidspunkt, at der ikke er noget mellemrum mellem savbladsholderen og gummihætten, og kontroller desuden at delen med det monterede savblad kan fungerer korrekt. ○ Anvend ikke en savklinge, hvis klingehullet er nedslidt. Dette kan bevirke, at savklingen falder af med personskade til følge.

13. Ved indstilling af udgangspositionen, vær helt sikker

på at kontakten er slukket og batteriet er fjernet, for at forhindre uheld.

14. Kontroller efter, at batteriet er rigtigt sat i. Hvis det løsner

sig, kan det falde ud og forårsage ulykker.

15. Bær ikke værktøjet med en fi nger på kontakten.

Hvis værktøjet pludselig starter, kan dette resultere i personskade.

16. Vær påpasselig med ikke at lade savsmuld, jord, fugt

etc. komme ind i maskinen gennem plungerdelen under anvendelsen. Hvis savsmuld og lignende har samlet sig i plungerdelen, skal denne altid rengøres inden brug.

17. Fjern ikke frontdækslet, da dette kan forårsage en

tilskadekomst. Hold altid enheden fra overdelen af frontdækslet.

19. Vælg en savklinge af passende længde. Ideelt bør

længden, som stikker ud under basen af savklingen, efter at slagkvantiteten er trukket fra, være større end materialet. Hvis De skærer et stort rør, en stor klods træ etc., som overstiger savklingens skærekapacitet, vil der være risiko for, at savklingen kommer i berøring med den indre væg i røret, træet etc., hvilket vil resultere i beskadigelse (Fig. 8).

20. Anvend aldrig for stor kraft på saven, når De anvender

den. Dette kan let brække savklingen.

21. Motoren kan af og til låses fast, afhængigt af

kombinationen af det materiale, der skal skæres og klingen. Hvis motoren låses fast, skal den straks afbrydes.

22. Fastgør arbejdsemnet godt, inden De begynder at

23. Hvis De skærer i materialer af metal, skal De anvende

den rigtige maskinolie (turbineolie etc.). Hvis De ikke anvender fl ydende maskinolie, kan De smøre arbejdsemnet ind i fedt. Savklingens levetid nedsættes drastisk, hvis De ikke anvender skæreolie.

24. Sæt hastigheden ned, når De skærer materialer i

små runde buer. En for stor hastighed kan bevirke, at savklingen brækker.

25. Undgå stikskæring i materialer af metal. Dette kan nemt

øve skade på savklingen.

26. Træk aldrig i omskiftertrykkeren, mens spidsen af

savklingen er presset mod materialet. Hvis De gør det, kan savklingen nemt lide skade, når den rammer materialet.

27. Vær helt sikker på, at De skærer langsomt, mens

enheden holdes i et fast greb. Hvis De anvender for stor kraft på savbladet under skæringen, kan savklingen nemt lide skade.

28. Anvendelse af batteriet under kolde forhold (under 0

graders celsius) kan sommetider medfører forringet skærringsmoment og nedsat arbejdskapacitet. Dette er dog et midlertidigt fænomen, og den normale tilstand vender tilbage, når batteriet bliver varmet op.

FORHOLDSREGEL OM LITHIUM-ION-

BATTERIET For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren

muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder

batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet. ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet. ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv. ○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tydeligt beskadiget eller deformt

cigarettændere i biler.

7. Hvis batteriet ikke oplades helt, selv efter at den angivne

opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

8. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

9. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages

en lækage eller ubehagelig lugt.

10. Undlad at anvende det på et sted hvor der udvikles

Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

12. Nedsænk ikke batteriet i væsker, og lad ikke væsker

trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås. 0000BookCR18DSL.indb640000BookCR18DSL.indb64 2022/02/0216:03:282022/02/0216:03:2865 Dansk FORSIGTIG

Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion- batteriet skal du sørge for at overholde reglerne for følgende indhold. ○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen. ○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren. SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. CR18DSL: Batteridrevet stiksav Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/ EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og tilbageleveres til en miljøvenlig genbrugsstation.

Hastighed uden belastning Slå boremaskine TIL Slå boremaskine FRA Kobl batteriet fra Lås kontakt Lås kontakt op Batteriets kapacitet Indikatorkontakt for resterende batteri Batteriet er næsten tomt. Genoplad batteriet snarest muligt Batteriet har halvdelen af sin eff ekt tilbage. Batteriets resterende eff ekt er tilstrækkelig. STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 165. Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSE ○ Savning i rør og vinkeljern ○ Skæring i forskellige typer træ. ○ Skæring i fl usjernplade, aluminium- og kobberplade. ○ Savning i plastmaterialer, såsom fenolresin og vinylklorid. SPECIFIKATIONER Model CR18DSL Spænding 18 V Omdrejningshastighed (ubelastet) 0 – 2100 min

Slaglængde 28 mm Kapacitet Blødt stålrør udv. diam. 90 mm Vinylkloridrør udv. diam. 90 mm Træ 90 mm dybde Blødt stålplade 10 mm tykkelse Vægt * 3,3 ― 3,9 kg

• I henhold til EPTA-procedure 01/2014 Afhænger af monteret batteri. Den tungeste vægt er målt ved BSL36B18. BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet). FORSIGTIG Anvend ikke den elektriske ledning, hvis den er beskadiget. Få den straks repareret.

2. Sæt batteriet i opladeren.

Sæt batteriet ordentligt i opladeren som vist i Fig. 2.

Når et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt. Når batteriet er fuldt opladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1) ● Pilot lysindikation Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand. 0000BookCR18DSL.indb650000BookCR18DSL.indb65 2022/02/0216:03:282022/02/0216:03:2866 Dansk ● Vedrørende batteriets temperaturer og opladningstid. Temperaturene og opladningstiden bliver som vist i Tabel 2. Tabel 2 Oplader Batteri UC18YFSL Opladningsspænding V 14,4 – 18 Vægt kg 0,5 Temperaturer, hvor batteriet kan genoplades 0oC – 50oC Opladningstid for batterikapacitet, ca. (ved 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Antal battericeller 4 – 10 BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. ○ Når kontrollampen blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet. ○ Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekræfte, at det batteri, der oplades med opladeren, er taget ud, skal du vente mindst 3 sekunder, før du sætter det i igen og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt.

MONTERING OG ANVENDELSE

Handling Figur Side Fjernelse og isætning af batteriet

Montering af klingen 3

Fjernelse af en ødelagt klinge 4

Vedligeholdelse og eftersyn af monteringen af savklingen

Grundlæggende indstilling 6

Vælg en savklinge med den passende længde

Sikring af materialer, der skal skæres 9

Kontrol og udskiftning af kulstofbørsten 12

Tabel 1 Kontrollampens indikationer Kontrollampe (rød) Før opladning Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Under opladning Lyser Lyser vedvarende Opladning fuldført Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Standby på grund af overophedning Blinker Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af) Opladning er umulig Blinker hurtigt Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) Funktionsfejl i batteri eller oplader 0000BookCR18DSL.indb660000BookCR18DSL.indb66 2022/02/0216:03:282022/02/0216:03:2867 Dansk

For at sikre den højest mulige arbejdseff ektivitet og de bedste resultater, er det meget vigtigt at vælge den rigtige savklinge, som er bedst egnet til typen og tykkelsen af det materiale, der skæres i. Nummeret på klingen er indgraveret i nærheden af monteringsdelen på hver klinge. Vælg passende klinger ved at se i Tabel 3-5. Tabel 3: HCS-klinge Klingenr. Anvendelser Tykkelse (mm) Nr. 2 Savning i stålrør på under 30 mm diameter 2,5 – 6 Nr. 3 Savning i stålrør på under 30 mm diameter Under 3,5 Nr. 4 Savning og forarbejdning i træ 50 – 70 Nr. 5 Savning og forarbejdning i træ Under 30 Nr. 8 Savning i vinylkloridrør på under 100 mm diameter 2,5 – 15 Savning og forarbejdning i træ Under 100 Nr. 9 Savning af fl usjernsrør på under 100 mm diameter ved hjælp af anslag 2,5 – 6 Nr. 95 Savning i vinylkloridrør på under 100 mm diameter Under 2,5 Nr. 96 Savning i vinylkloridrør på under 30 mm diameter Under 2,5 Tabel 4: BIMETAL-klinger Klingenr. Anvendelser Tykkelse (mm) Nr. 101 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 60 mm 2,5 – 6 Nr. 102 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 100 mm 2,5 – 6 Nr. 103 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 60 mm 2,5 – 6 Nr. 104 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 100 mm 2,5 – 6 Nr. 107 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 60 mm Under 3,5 Nr. 108 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 100 mm Under 3,5 Nr. 109 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 60 mm 2,5 – 6 Nr. 110 Til skæring i stål og rør af rustfrit stål med en ydre diameter på mindre end 100 mm 2,5 – 6 Nr. 121 Savning og forarbejdning i træ 100 Nr. 131 Savning og forarbejdning i træ 100 Nr. 132 Savning og forarbejdning i træ 100 Tabel 5: Valg af savklinger til andre materialer Materiale, der skal skæres Materialek- valitet Tykkelse (mm) Klingenr. Jernplade Jernplade 2,5 – 10 Nr. 2, 101, 102, 103, 104, 109, 110, 131 Under 3,5 Nr. 3, 107,

1. Eftersyn af klimge

Fortsat brug af en slidt eller beskadiget klinge vil resultere i nedsat skæreeff ektivitet og kan forårsage overophedning af motoren. Udskift klingen, så snart slid konstateres.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve “hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulstofbørsterne (Fig. 12)

Maskinen anvender kulstofbørster, som er sliddele. Da en udslidt kulstofbørste kan forårsage maskinskade, skal du udskifte kulstofbørsterne, når de er slidt ned til eller er tæt på “slidgrænsen” ⓐ. Hold desuden altid kulstofbørsterne rene og sørg for, at de glider frit i børsteholderne. BEMÆRK Når kulstofbørsten skiftes ud med en ny, skal HiKOKI Carbon Brush kodenummer 999068 anvendes.

5. Udskiftning af kulstofbørster (Fig. 12)

Tag kulstofbørsten ud ved først at fjerne børstehætten og derefter påsætte kulstofbørstens fremspring ved hjælp af en fl adhovedet skruetrækker, osv. Ved montering af kulstofbørsten skal du vælge retningen således, at sømmet ⓑ på kulstofbørsten fl ugter med kontaktdelen ⓒ uden for børsterøret. Tryk det derefter ind med en fi nger. Sæt til sidst børstehætten på. 0000BookCR18DSL.indb670000BookCR18DSL.indb67 2022/02/0216:03:282022/02/0216:03:2868 Dansk FORSIGTIG Vær meget påpasselig med, at kulstofbørstens søm sættes ind i kontaktdelen uden for børsterøret. (Et hvilket som helst af de to medfølgende søm kan sættes ind). Der bør udvises forsigtighed, eftersom enhver fejl i denne arbejdsgang kan resultere i, at kulstofbørstens søm bliver deformt, og at der opstår problemer med motoren på et tidligt tidspunkt.

6. Udvendig rengøring

Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

Opbevar det elektriske værktøj på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier. Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele). GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 96 dB (A) Det afmålte A-vægtede lydtryksniveau: 85 dB (A) Usikkerhed K: 5 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Skæring af brædder: Vibrationsudsendelsesværdi a h, B = 13,0 m/s

Usikkerhed K = 2,6 m/s

Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet. Den kan også anvendes ved en indledningsvis vurdering af eksponeringen. ADVARSEL ○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes. ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 0000BookCR18DSL.indb680000BookCR18DSL.indb68 2022/02/0216:03:282022/02/0216:03:2869 Norsk
