BRUGSANVISNING C 6U3 HiKOKI

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. GENERELLE SIKKERHEDSADVARSLER FOR

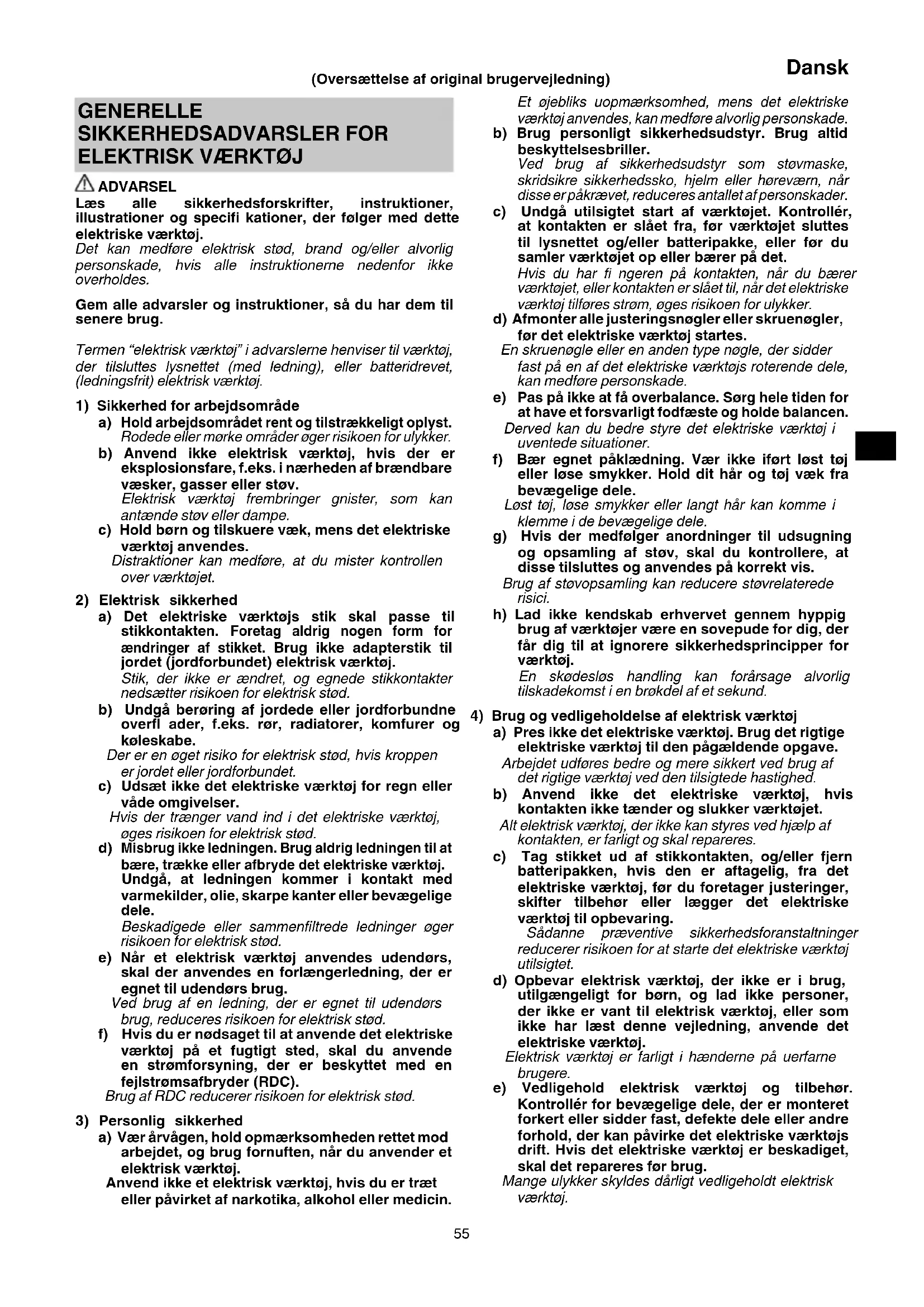

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 0000BookC6U3.indb550000BookC6U3.indb55 2020/01/099:45:072020/01/099:45:0756 Dansk f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSANVISNINGER FOR ALLE SAVE Skæreprocedurer

DANGER: Hold hænderne væk fra

skæreområdet og klingen. Hold den anden hånd på hjælpehåndtaget eller motorhuset. Hvis begge hænder bruges til at holde saven, kan du ikke skære dem på klingen. b) Ræk ikke ned på undersiden af arbejdsemnet. Afskærmningen kan ikke beskytte dig mod klingen under arbejdsemnet. c) Justér skæredybden til arbejdsemnets tykkelse. Der skal være under en hel tand af klingen synlig under arbejdsemnet. d) Hold aldrig arbejdsemnet i dine hænder, og læg det ikke hen over dine ben, mens der skæres. Fastgør arbejdsemnet på et stabilt underlag. Det er vigtigt at understøtte emnet ordentligt for at mindske risikoen for, at kroppen er i vejen, klingen går i hak, eller at du mister kontrollen. e) Hold fast i det elektriske værktøj på de isolerede gribefl ader ved udførelse af en handling, hvor skæreværktøjet kan komme i kontakt med skjult ledningsføring eller dets egen ledning. Kontakt med en “strømførende” ledning kan også gøre synlige metaldele på det elektriske værktøj “strømførende” og kan give operatøren elektrisk stød. f) Ved ripning skal du altid anvende et parrallelanslag eller et ligekantstyr. Dette forbedrer skærenøjagtigheden og mindsker risikoen for, at klingen går i hak. g) Anvend altid klinger med akselhuller i den korrekte størrelse og form (diamant i forhold til rund). Klinger, der ikke passer til monteringshardwaren for saven, følger ikke savens bane og gør, at du mister kontrollen over saven. h) Anvend aldrig beskadigede eller forkerte klingeskiver eller bolte. Klingeskiverne og bolten blev designet specielt til din sav for optimal ydeevne og driftssikkerhed. Årsager til tilbageslag og relaterede advarsler - Tilbageslag er en pludselig reaktion på en klemt, fastsiddende eller skæv savklinge, der får en ukontrolleret sav til at løfte sig op og ud af arbejdsemnet og hen mod operatøren; - Når klingen kommer i klemme eller sidder fast, fordi savsnittet bliver for smalt, stopper klingen, og motorreaktionen driver værktøjet hurtigt tilbage mod operatøren; - Hvis klingen bliver snoet eller skæv i skæret, kan tænderne på bagkanten af klingen grave ind i øverste overfl ade af træet og få klingen til at falde ud af kærven og springe tilbage mod operatøren. Tilbageslag er et resultat af misbrug af saven og/eller forkert driftshåndtering eller -betingelser og kan undgås ved at tage passende forholdsregler som angivet nedenfor. a) Fasthold et stramt greb med begge hænder på saven, og placér dine arme, så du kan modstå tilbageslagets kraft. Placér din krop på hver side af klingen, men ikke i lige linje med den. Tilbageslag kan få saven til sat springe bagud, men tilbageslagets kraft kan kontrolleres af operatøren, hvis der tages passende forholdsregler. b) Når klingen binder, eller når en savning af en eller anden grund afbrydes af den, skal du løsne udløseren og holde saven stille i materialet, indtil klingen stopper helt. Forsøg aldrig at fjerne saven fra emnet eller trække saven baglæns, mens klingen er i bevægelse, eller der kan forekomme tilbageslag. Foretag eftersyn og korrigerende handlinger for at fjerne årsagen til, at klingen binder. c) Når du genstarter saven i arbejdsemnet, skal du placere savklingen midt i kærven, så savtakkerne ikke sidder fast i materialet. Hvis en savklinge binder, kan den svinge opad og slå tilbage fra arbejdsemnet, idet du genstarter saven. d) Understøt store brædder for at mindske risikoen for, at klingen kommer i klemme og slår tilbage. Store brædder har en tendens til at hænge under deres egen vægt. Støttende elementer skal anbringes under brættet på begge sider, tæt på skærelinjen og tæt på brættets kant. e) Brug ikke sløve eller beskadigede klinger. Uslebne eller forkert indstillede klinger giver en smal kærv, der medfører høj friktion, en klinge, der binder og tilbageslag. f) Låsehåndtagene til klingedybde og hældningsvinkel skal være stramt og sikkert spændte, før du saver. Hvis klingejusteringen skifter under savning, kan det medføre, at klingen binder og slår tilbage. g) Vær ekstra forsigtig, når du saver i eksisterende vægge eller andre blinde områder. Den fremstående klinge skærer genstande, der kan medføre tilbageslag. Funktion for nedre afskærmning a) Kontrollér, at den nedre afskærmning er ordentligt lukket før hver anvendelse. Anvend ikke saven, hvis den nedre afskærmning ikke bevæger sig frit og lukker øjeblikkeligt. Spænd aldrig den nedre afskærmning op, og bind den ikke i den åbne position. Hvis du kommer til at tabe saven, kan den nedre afskærmning blive bøjet. Hæv den nedre afskærmnng med tilbagetrækningshåndtaget, og sørg for, at den bevæger sig frit og ikke rører ved klingen eller andre dele, i alle skærevinkler og -dybder. b) Kontrollér funktionen af den nedre afskærmnings fjeder. Hvis afskærmningen og fjederen ikke fungerer ordentligt, skal der udføres serviceeftersyn af dem før brug. 0000BookC6U3.indb560000BookC6U3.indb56 2020/01/099:45:072020/01/099:45:0757 Dansk Den nedre afskærmning kan fungere sløvt som følge af beskadigede dele, klæbrige afl ejringer eller ophobning af snavs. c) Den nedre afskærmning må kun trækkes tilbage manuelt ved særlige skæringer såsom ”indstiksskæringer” og ”sammensatte skæringer”. Hæv den nedre afskærmning med tilbagetrækningshåndtaget, og så snart klingen rammer materialet, skal du slippe den nedre afskærmning. Ved al anden savning skal den nedre afskærmning aktiveres automatisk. d) Hold altid øje med, at den nedre afskærmning dækker klingen, før du lægger saven på bænken eller gulvet. En ubeskyttet, efterløben klinge får saven til at gå baglæns og save i alt, den har i nærheden. Vær opmærksom på den tid, det tager for klingen at stoppe, efter at kontakten er sluppet. Funktion af spaltekniv a) Brug det passende savblad til spaltekniven. For at spaltekniven skal kunne fungere, skal bladet være tyndere end spaltekniven, og bladets skærebredde skal være bredere end tykkelsen på spaltekniven. b) Justering af spaltekniven, som beskrevet i denne manual. En ukorrekt position af mellemrummene og af opstillingen kan medføre at spaltekniven ikke er i stand til at forekomme bagslagene c) Brug altid spaltekniven undtagen under indstikning. Spaltekniven skal udskiftes efter dybskæring. Spaltekniven forårsager interferens under dybskæring og kan skabe tilbageslag. d) For at spaltekniven skal kunne virke, bør den være in indgreb med arbejdsstykket. Spaltekniven er ikke i stand til at forekomme bagslagene under korte udskæringer. e) Brug ikke saven, hvis spaltekniven er bøjet. Selv en lille interferens kan forsinke lukningsevnen af en sikkerhedsskærm. EKSTRA SIKKERHEDSADVARSLER

1. Brug kun klinge-diameter, som specifi ceret på maskinen.

2. Brug ikke nogen form for slibeskive.

3. Anvend ikke savklinger, der er deforme eller revnede.

4. Anvend ikke savklinger af højhastighedsstål.

5. Anvend ikke savklinger, der ikke overholder de

egenskaber, der er angivet i disse instruktioner.

8. Sørg for, at den nedre afskærmning bevæger sig jævnt

9. Anvend adrig rundsaven med dens nedre afskærmning

fastsat i den åbne position.

10. Sørg for, at tilbagetrækningsmekanismen på

afskærmningssystemet fungerer korrekt.

11. Savbladene skal være tyndere end spaltekniven og

skærebredden, eller savsnittet (med tandsættet) skal være større end spalteknivens tykkelse.

14. Spaltekniven bør altid bruges, undtagen når man

arbejder midt i arbejdsstykket.

skal du være opmærksom på tilbageslag i bremsen. Modellerne C6BU3, C6BUM, C7BU3 og C7BUM har en elektrisk bremse, der fungerer, når kontakten slippes. Sørg for at holde godt fast i saven, eftersom der vil forekomme en smule tilbageslag, når bremsen aktiveres.

17. Gnister kan undertiden synes forårsaget af bremsning,

når kontakten er slukket, idet modellerne C6BU3, C6BUM, C7BU3 og C7BUM anvender elektriske bremser. Vær opmærksom på, at det ikke drejer sig om en maskinfejl.

18. For modellerne C6BU3, C6BUM, C7BU3 og C7BUM

skal du udskifte kulbørsterne med nogle nye, når bremsen bliver ineff ektiv.

20. Før du tilslutter værktøjet til stikkontakten, skal du sørge

for, at afbryderen er i positionen OFF (FRA). Hvis stikket er tilsluttet til en stikkontakt, mens afbryderen er i positionen TIL, går det elektriske værktøj i gang med det samme, hvilket kan medføre alvorlige ulykker.

21. Når arbejdsområdet fjernes fra strømkilden, skal du

anvende en tilstrækkeligt tyk forlængerledning og med tilstrækkelig nominel kapacitet. Forlængerledningen bør holdes så kort som det praktisk er muligt.

22. Idet savklingen udvider sig op over tømmerets nedre

overfl ade, skal du placere tømmeret på en arbejdsbænk ved skæring. Hvis der anvendes en fi rkantet blok som arbejdsbænk, skal du vælge et plant underlag for at sikre, at den stabiliseres ordentligt. En ustabil arbejdsbænk medfører farlig drift. (Fig. 3) For at forebygge ulykker skal du altid sørge for, at den resterende del af tømmeret efter skæring er sikkert forankret eller holdt i position.

23. Hvis knappen forbliver løsnet, vil det skabe en meget

farlig situation. Spænd det altid grundigt.(Fig.4)

24. Det er meget farligt at lade denne fl øjmøtrik være løs.

Spænd det altid grundigt.(Fig.5)

25. Forud for skæring skal du kontrollere materialet, du skal

save i. Hvis materialet forventes at udsende skadelig/ giftig støv, skal du sørge for,at støvposen eller et egnet udsugningssystem til støv tilsluttes ordentligt til støvudledningen. Bær desuden støvmaske, hvis den er forhåndenværende. ○ Før du begynder at save, skal du bekræfte, at savklingen har opnået omdrejning ved fuld hastighed. ○ Hvis savklingen stopper ellker udsender unormal støj under drift, skal du omgående slå kontakten FRA. ○ Pas altid på, at netledningen ikke kommer i nærheden af savklingen i bevægelse. ○ Anvendelse af en rundsav, hvor savklingen vender opad eller til siden er meget farligt. Sådanne ualmindelige anvendelser bør undgås. ○ Ved skæring af materialer skal du altid bære beskyttelsesbriller. ○ Når du har fuldført en opgave, skal du trække stikket ud af stikkontakten.

26. Når du har monteret savklingen, skal du igen bekræfte,

at låsehåndtaget er spændt sikkert i den foreskrevne position.

27. Modellerne C6U3, C6BU3, C7U3 og C7BU3 er udstyret

med blæserfunktion. Dog skal du ikke anvende værktøj kun for blæserfunktionens skyld. (Fig. 8)

28. Kontrollér, at der ikke er hakker eller ridser i ledningen.

29. Kontroller værktøjet udvendigt og sørg for, at der ikke er

30. Brug en chipsav, der er til at skære træ.

31. Anvend en chipsav med en vist hastighed, der er lig

med eller højere end rotationshastigheden, der vises på værktøjet.

32. Efterlad ikke saven oven på styreskinnen.

• 0000BookC6U3.indb570000BookC6U3.indb57 2020/01/099:45:072020/01/099:45:0758 Dansk BETEGNELSER FOR DELE (Fig. 1 – Fig. 23) Afbryder Hældning i vingemøtrik M4-skrue Maskinskrue M5x12 Savdæksel Børstehætte Markeringslinje Styreskinneadapter Håndtag til nedre afskærmning Håndtag Frontskala ved 45 ° hældning Skinnestang Spaltekniv Knappen Lås fra Frontskala ved ingen hældning Stang (A) M8-bolt Låsehåndtag Lås fjeder Stang (B) Spændeskive (B) Navneplade Støvsuger Vingebolt Savklinge Greb Udløser (kort type) Firkantet sokkel på fundament Nedre skærmplade Ledningsholder M4-skrue Monteringsskrue Anslag Hældning i vingebolt M5-skrue Træspåner Skinnestykke Håndtag til hældning 6 mm sekskantnøgle Justeringsskrue for parallelitet Grundplade Tømmer Spændeskive (A) Firkant Vinkelmåler Arbejdsbænk Styreskinne Sætskrue til sekskantet fatning Vingebolt til fastgøring af skinne M8-bolt Gummilæbe 3 mm sekskantnøgle Slå rundsav TIL Slå rundsav FRA Kobl det primære stik fra stikkontakten Blæser Forbudt handling Klasse II værktøj STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstående. ○ Savklinge (monteret på værktøj) Dia. 165 mm C6U3, C6BU3, C6UM, C6BUM Dia. 190 mm p. 1
• C7U3, C7BU3, C7UM, C7BUM ○ Sekskantet Skruenøgle p. 1
• ○ Anslag p. 1
• ○ Vingebolt p. 1
• ○ Lås fjeder p. 1
• ○ Udløser (kort type) p. 1
• ○ Støvsuger Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSE Skæring af forskellige typer træ. SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Rundsav Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Brug altid beskyttelsesbriller. Brug altid høreværn. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. p. 1

Nominel spænding Skæredybde

Hastighed uden belastning

Vægt (uden ledning) 0000BookC6U3.indb580000BookC6U3.indb58 2020/01/099:45:072020/01/099:45:0759 Dansk SPECIFIKATIONER Denne maskines specifi kationer er opstillet i tabellen på side

BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

MONTERING OG ANVENDELSE

Handling Figur Side Justering af skæredybden

Justering af hældningsvinklen

Brug ikke værktøjet med kun blæserfunktion. (kun C6U3, C6BU3, C7U3 og C7BU3)

Justering af styrestykket (kun C6U3, C6BU3, C7U3 og C7BU3)

Anvendelse af ledningsholderen

Montering af støvsamlersæt

Betjening af kontakt*

Anvendelse af styreskinne*

Justering af basen og savklingen for at opretholde vinkelrethed (kun C6UM, C6BUM, C7UM og C7BUM)

Valg af tilbehør ― 149 *1 Før påbegyndelse af arbejdet skal du sørge for, at afbryderen slår værktøjet TIL og FRA på korrekt måde. Mens værktøjet er sat i stikkontakten, skal du sikre dig, at savklingen stopper, når kontakten slås FRA. I nogle regioner er det ikke nødvendigt at udføre trin

*2 Brugbar savklingediameter: C6U3, C6BU3, C6UM, C6BUM ........165 til 162 mm C7U3, C7BU3, C7UM, C7BUM ........190 til 185 mm Klingetykkelse: Op til 1,5 mm, bredde på spids: mindst 1,9 mm Tykkelse på spaltekniv: 1,8 mm *3 Anvend styreskinnen, når der skæres i lange, lige linjer. Gummilæben på styreskinnen har det formål at forhindre, at skærefl aden splintrer. Ved anvendelse af styreskinnen for første gang skal du skære gummilæben som følger: Indstil værktøjets skæredybde til det maksimale og savklingens vinkel til vinkelret (0 °), træk kontakten helt, og skær ved en langsom, konstant hastighed. Når gummilæben skæres, kan den også anvendes til 45 ° vinkelskæring. *4 Anvendes med C6U3, C6BU3, C7U3 og C7BU3 ved brug af styreskinnen. BEMÆRK Når du udfører skæringsfunktionen ved hjælp af styreskinnen, skal du huske, at skæredybden aftager, efterhånden som tykkelsen på styreskinnen øges.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af savklingen

Idet anvendelse af sløve savklinger forringer eff ektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte savklingen, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Eftersyn af kulbørsterne (Fig. 24)

Maskinen anvender kulstofbørster, som er sliddele. Da en udslidt kulstofbørste kan forårsage maskinskade, skal du udskifte kulstofbørsterne med nye, der har samme kulbørstenr. ⓐ som vist på fi guren, når de er slidt ned til eller er tæt på “slidgrænsen” ⓑ. Hold desuden altid kulstofbørsterne rene og sørg for, at de glider frit i børsteholderne. FORSIGTIG ○ Når kulbørsterne skiftes ud med nye, skal der altid anvendes originale HiKOKI kulbørser med det nummer, som er specifi ceret i tegningen. ○ For modellerne C6BU3, C6BUM, C7BU3 og C7BUM fungerer bremsen muligvis ikke, hvis der anvendes andre end de angivne kulbørster. Hvis bremserne er blevet ineff ektive, skal kulbørsterne skiftes ud med nye.

4. Udskiftning af kulbørster

Afmonter børstehætten med en kærvskruetrækker. Kulbørsten kan herefter nemt fjernes.

5. Udskiftning af netledning

Hvis det er nødvendigt at udskifte netledningen, skal det gøres af producenten af denne af sikkerhedsmæssige årsager.

6. Vedligeholdelse af motorenhed

Motorviklingen er en vigtig del af dette værktøj. Undgå beskadigelse, og vær omhyggelig med at undgå kontakt med renseolie eller vand. Efter 50 timers brug rengøres motoren ved at blæse ind i ventilationshullerne i motorens kabinet med tør luft fra en luftpistol eller et andet værktøj (Fig. 25). Støv eller partikelophobning i motoren kan medføre skader.

7. Eftersyn og vedligeholdelse af nedre afskærmning

Sørg altid for at den nedre afskærmning bevæger sig jævnt. I ethvert tilfælde af funktionsfejl, skal du straks reparere den nedre afskærmning. Ved eftersyn og vedligeholdelse, skal du bruge luftpistol eller andet værktøj til at blæse med tør luft, for at rengøre mellemrummet mellem den nedre afskærmning og tandhjulsafskærmningen, såvel som de bevægelige dele af den nedre afskærmning (Fig. 25). Dette er eff ektivt til fjernelse af spåner eller andre partikler. 0000BookC6U3.indb590000BookC6U3.indb59 2020/01/099:45:092020/01/099:45:0960 Dansk Ophobning af spåner eller andre partikler omkring den nedre afskærmning, kan resultere i funktionsfejl eller beskadigelse. ADVARSEL For at undgå indånding af støv eller øjenirritation, skal du bruge beskyttelsesbriller og støvmaske, når der bruges luftpistol eller andet værktøj til at rengøre den nedre afskærmning, ventilationshuller eller andre dele af produktet. Sørg for jævn bevægelighed af den nedre afskærmning Roterende del af nedre afskærmning Udluftning af huset Mellemrummet mellem nedre afskærmning og tandhjulsafskærmning Trykluftpistol Fig. 25 FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 109 dB (A) Det afmålte A-vægtede lydtryksniveau: 98 dB (A) Usikkerhed K= 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Skæring af spånplader: Vibrationsudsendelsesværdi

Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet. Den kan også anvendes ved en indledningsvis vurdering af eksponeringen. ADVARSEL ○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes. ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 0000BookC6U3.indb600000BookC6U3.indb60 2020/01/099:45:092020/01/099:45:0961 Norsk

28. Kontroller at det ikke er hakk eller riper i kabelen.

29. Undersøk utsiden og kontroller at den ikke er skadet.

30. Bruk en sirkelsag som er for saging i tre.

A. Nakagawa Corporate Offi cer 0000BookC6U3.indb1540000BookC6U3.indb154 2020/01/099:45:482020/01/099:45:48155 Dansk Polski EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer os fuldstændige ansvarlige for, at Rundsaven, identifi ceret ved type og specifi k identifi kationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Teknisk fi l i *4) – Se nedenfor. Lederen af europæiske standarder på repræsentationskontoret i Europa er bemyndiget til at kompilere den tekniske fi l. Erklæringen gælder produktet, der er mærket med CE.
