NAVODILA ZA UPORABO C 6U3 HiKOKI

4) Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

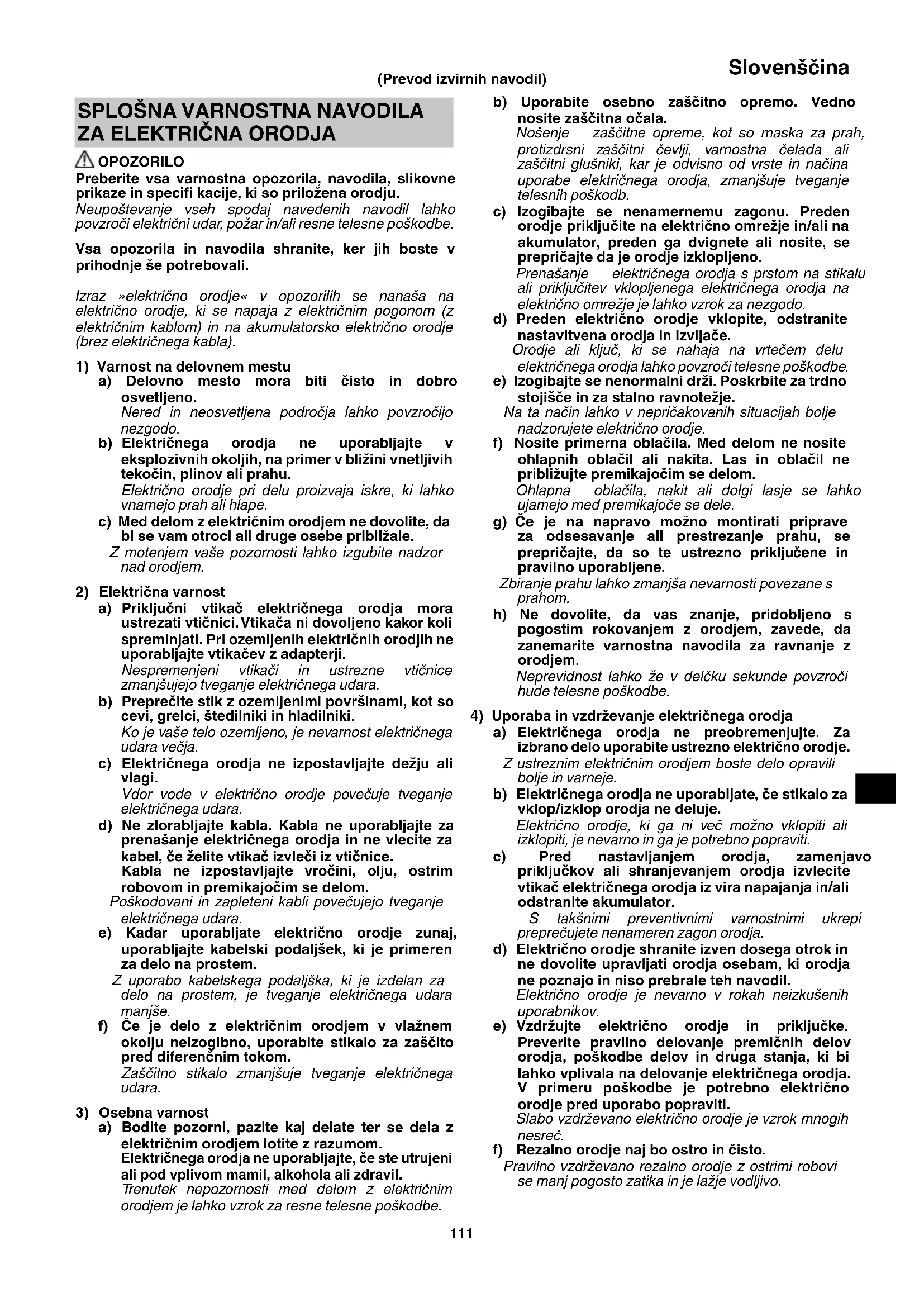

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. (Prevod izvirnih navodil) 0000BookC6U3.indb1110000BookC6U3.indb111 2020/01/099:45:272020/01/099:45:27112 Slovenščina g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

NEVARNOST: Rok ne približujte mestu žaganja in žaginemu listu. Drugo roko imejte na dodatnem ročaju ali na ohišju motorja. Če boste žago držali z obema rokama, ju žagin list ne bo mogel poškodovati. b) Ne segajte pod obdelovanec. Zaščitni pokrov vas ne bo mogel zaščititi pred žaginim listom pod obdelovancem. c) Globino rezanja nastavite glede na debelino obdelovanca. Pod obdelovancem se lahko vidi manj kot ena širina zoba žaginega lista. d) Obdelovanca med žaganjem nikoli ne držite v rokah ali nad nogo. Obdelovanec pritrdite na stabilno podlago. Pomembno je, da je obdelovanec dobro pritrjen in se tako zmanjša tveganje telesnega stika, zatikanje žaginega lista ali izgube nadzora. e) Med delom, kjer bi lahko rezalno orodje zadelo skrite električne vodnike ali lastni omrežni kabel, držite orodje le za izolirane ročaje. Stik z vodnikom pod napetostjo lahko napetost prenese na izpostavljene kovinske dele električnega orodja in povzroči električni udar. f) Pri vzdolžnih rezih vedno uporabite naslon ali raven vodilni rob. S tem bo rez natančnejši in možnost, da se žagin list zatakne manjša. g) Vedno uporabljajte žagine liste ustreznih velikosti, ki se prilega obliki vpenjalne prirobnice (oblika romba ali kroga). Žagini listi, ki ne ustrezajo montažnim delom žage, se vrtijo neenakomerno in povzročijo izgubo nadzora. h) Nikoli ne uporabljajte poškodovanih ali neustreznih podložk ali vijakov žaginega lista. Podložke in vijaki žaginega lista so izdelani posebej za vašo žago in zagotavljajo optimalno zmogljivost in varno delovanje. Vzroki povratnega udarca in ustrezna opozorila - povratni udarec je nenadna reakcija stisnjenega, zataknjenega ali nepravilno naravnanega žaginega lista, posledica česar je lahko nekontroliran sunek žage iz obdelovanca v smeri uporabnika; - ko se žagin list stisne ali zatakne v ozkem rezu, žagin list zablokira in sila motorja hitro potisne žago nazaj proti uporabniku; - če se žagin list v rezu zvije ali narobe poravna, se lahko zobje zadnjega dela žaginega lista zataknejo na površini obdelovanca, zaradi česar se žagin list premakne iz reza nazaj proti uporabniku. Povratni udarec je rezultat nepravilne rabe žage in/ali nepravilnih postopkov ali pogojev uporabe, katerim se lahko izognete s spodaj navedenimi ustreznimi varnostnimi ukrepi.

Žago trdno držite z obema rokama in premaknite roki v položaj, v katerem boste lahko vzdržali silo povratnega udarca. S telesom se postavite na katero koli stran žaginega lista, tako da ta ni nikoli v liniji z vašim telesom. V primeru povratnega udarca lahko žaga skoči nazaj, vendar pa lahko uporabnik z upoštevanjem ustreznih varnostnih ukrepov, silo povratnega udarca vseeno obvlada. b) Če se žagin list zatakne ali se žaganje prekine zaradi katerega drugega vzroka, izpustite stikalo za vklop/izklop in držite žago negibno v obdelovancu dokler se žagin list popolnoma ne ustavi. Žage nikoli ne poskušajte odstraniti iz obdelovanca ali jo povleči nazaj, medtem ko se list še giblje, saj lahko pride do povratnega udarca. Odkrijte vzrok zatikanja žaginega lista in ga odstranite. c) Ko ponovno zaženete žago, ki tiči v obdelovancu, centrirajte žagin list v reži in preverite, da se zobje niso zataknili v material. Zataknjen žagin list se lahko ob ponovnem zagonu žage premakne iz obdelovanca ali povzroči povratni udarec. d) Večje plošče podprite, da zmanjšate tveganje zatikanja žaginega lista ali povratnega udarca. Večje plošče se lahko ukrivijo pod lastno težo. Ploščo je potrebno podpreti na obeh straneh, v bližini reže kot tudi ob robu. e) Ne uporabljajte topih ali poškodovanih žaginih listov. Neostri ali neustrezno nameščeni žagini listi delajo ozke reze in ustvarjajo povečano trenje, zatikanje lista in povratni udarec. f) Pred žaganjem pritegnite blokirne ročice za prilagajanje globine in kota reza. Če se nastavitve med žaganjem spremenijo, se lahko žagin list zatakne in povzroči povratni udarec. g) Pri žaganju v obstoječe stene ali območja, ki jih ne vidite, bodite izredno previdni. Prodirajoč list se lahko pri žaganju v skrite predmete zatakne, kar lahko povzroči povratni udarec. Delovanje spodnjega zaščitnega pokrova a) Pred vsako uporabo preverite, ali se spodnji zaščitni pokrov brezhibno zapira. Žage ne uporabljajte, če spodnji zaščitni pokrov ni prosto gibljiv in se ne zapre takoj. Spodnjega zaščitnega pokrova ne spenjajte ali pritrjujte v odprtem položaju. Če vam žaga nehote pade na tla, se lahko spodnji zaščitni pokrov ukrivi. Dvignite zaščitni pokrov s pomočjo ročice in se prepričajte, da se prosto premika ter da se v vseh kotih in globinah reza ne dotika žaginega lista ali katerega koli drugega dela. b) Preverite delovanje vzmeti zaščitnega pokrova. Če zaščitni pokrov in vzet ne delujeta pravilno, ju je potrebno pred uporabo popraviti. Zaradi poškodovanih delov, lepljivih oblog ali nakopi čenih ostružkov lahko zaščitni pokrov deluje počasi. c) Spodnji zaščitni pokrov lahko odstranite ročno le pri posebnih rezih kot so »potopni rezi« in »kotni rezi«. Odprite spodnji zaščitni pokrov z ročico in jo takoj izpustite, ko žagin list zažaga v obdelovanec. Pri vseh ostalih načinih žaganja mora zaščitni pokrov delovati samodejno. 0000BookC6U3.indb1120000BookC6U3.indb112 2020/01/099:45:272020/01/099:45:27113 Slovenščina d) Preden žago odložite na delovno mizo ali tla, se prepričajte, da je žagin list pokrit s spodnjim zaščitnim pokrovom. Nezaščiten žagin list, ki se zaustavlja, premakne žago v nasprotni smeri žaganja in prežaga vse kar mu je na poti. Ko izpustite stikalo za vklop, upoštevajte čas zaustavljanja žaginega lista. Delovanje razpornega klina a) Uporabljajte razporni klin, ki ustreza žaginemu listu. Za pravilno delovanje razpornega klina mora biti telo žaginega lista tanjše od razpornega klina, širina rezanja žaginega lista pa mora biti širša od debeline razpornega klina. b) Razporni klin nastavite tako, kot je opisano v teh navodilih za uporabo. Neustrezni razmik, namestitev in poravnava lahko povzročijo neučinkovito delovanje razpornega klina pri preprečevanju povratnega udarca. c) Vedno uporabljajte razporni klin, razen pri potopnem rezanju. Po potopnem rezanju morate razporni klin znova namestiti. Pri potopnem rezanju lahko razporni klin ovira rezanje in povzroči povratni udarec. d) Za pravilno delovanje razpornega klina se mora ta nahajati v obdelovancu. Pri kratkih rezih je razporni klin neučinkovit za preprečevanje povratnega udarca. e) Ne uporabljajte žage, pri kateri je razporni klin ukrivljen. Že rahla ukrivljenost razpornega klina lahko upočasni zapiranje varovala.

2. Ne uporabljajte obrabljenega kolesa.

3. Ne uporabljajte deformiranih ali počenih žaginih listov.

Ne uporabljate žaginih listov narejenih iz hitroreznega jekla.

5. Ne uporabljajte žaginih listov, ki ne ustrezajo

9. Žage nikoli ne uporabljajte, če je zaščitni pokrov pritrjen

10. Prepričajte se, da mehanizem zaščitnega sistema deluje

11. Telo žaginega lista mora biti tanjše od razpornega klina,

širina reza (z zobmi) pa mora biti večja od debeline razpornega klina.

12. Krožne žage nikoli ne uporabljajte z žaginim listom

obrnjenim navzgor ali na stran.

13. Prepričajte se, da obdelovanec ne vsebuje tujih snovi kot

14. Vedno uporabljajte razporni klin, razen pri potopnem

rezanju na sredini obdelovanca.

15. Pred nastavljanjem, servisiranjem ali vzdrževanjem

17. Včasih lahko pride do iskrenja zaradi zaviranja, ko je

zahtevam navedenim na imenski plošči izdelka.

20. Preden orodje priključite v vtičnico, se prepričajte, da je

stikalo za vklop v položaju OFF. Če se vtikač nahaja v vtičnici, ko je stikalo na položaju ON, bo električno orodje začelo delovati, kar lahko povzroči resne poškodbe.

21. Če je delovno mesto oddaljeno od vira napetosti

uporabite podaljšek s primerno debelino in zmožnostjo. Podaljšek mora biti dovolj kratek.

22. Ker žagin list zažaga skozi spodnjo površino gradbenega

lesa, položite les med žaganje na delovno mizo. Če za delovno mizo uporabljate kvadraten les, ga postavite na ravna tla, da zagotovite ustrezno stabilnost. Nestabilna delovna miza lahko povzroči nevarno uporabo. (Sl. 3) Da bi se izognili morebitnim nesrečam, se vedno prepričajte, da je ostanek lesa po žaganju tesno pritrjen ali zadržan na mestu.

24. Če ta krilni vijak ni pritrjen je lahko zelo nevarno. Vedno

žagali. Če menite, da bo žagan obdelovanec ustvarjal škodljiv/strupen prah, se prepričajte da je vrečka za prah ali ustrezen sistem za odsesavanje prahu tesno pritrjen na odprtino za prah. Dodatno uporabite še masko za zaščito pred prahom, če je na voljo. ○ Preden pričnete žagati preverite, da se žagin list vrti s polno hitrostjo. ○ Če bi se žagin list med uporabo ustavil ali proizvajal nenavaden hrup, takoj izklopite stikalo za vklop. ○ Zmeraj poskrbite, da delujoč žagin list ne pride v bližino električnega kabla. ○ Uporaba krožne žage, pri čemer je žagin list obrnjen navzgor ali na stran je zelo nevarno. Takšni nenavadni uporabi se izogibajte. ○ Pri žaganju obdelovancev vedno nosite zaščitna očala. ○ Ko zaključite z delom, povlecite vtikač iz vtičnice.

26. Po pritrditvi žaginega lista preverite, da je varovalni klin

trdno pritrjen v predpisanem položaju.

27. Modeli C6U3, C6BU3, C7U3 in C7BU3 so opremljeni

s funkcijo ventilatorja. Vendar pa ne uporabljajte orodja samo zaradi ventilatorja. (Sl. 8)

30. Uporabite krožno žago, ki je namenjena rezanju lesa.

31. Uporabite žagin list, katerega prikazana hitrost je enaka

vrtilni hitrosti orodja ali višja od nje.

OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

Nameščanje seta za odsesavanje prahu

Nameščanje žaginega lista*

Nastavitev osnove in žaginega lista za ohranitev vzporednosti (samo C6UM, C6BUM, C7UM in C7BUM)

Uravnavanje podlage in žaginega lista za ohranitev pravokotnosti (samo C6UM, C6BUM, C7UM in C7BUM)

*2 Premer uporabnega rezila žage: C6U3, C6BU3, C6UM, C6BUM ...... 165 do 162 mm C7U3, C7BU3, C7UM, C7BUM ...... 190 do 185 mm Debelina telesa: do 1,5 mm, širina konice: vsaj 1,9 mm Debelina razpornega klina: 1,8 mm *3 Pri rezanju dolgih, ravnih linij uporabite vodilo. Gumena ustnica vodila preprečuje drobljenje v prerezu. Pri prvi uporabi vodila prerežite gumeno ustnico, kot sledi: Nastavite globino reza orodja na najvišjo vrednost in kot žaginega lista tako, da je pravokoten (0°), popolnoma potegnite stikalo in žagajte počasi in s stalno hitrostjo. Ko je gumena ustnica prerezana, jo je mogoče uporabiti tudi za rezanje pod kotom 45°.

• 4 Uporabite s C6U3, C6BU3, C7U3 in C7BU3, kadar uporabljate vodilo. OPOMBA Pri rezanju s pomočjo vodila ne pozabite, da se globina reza zmanjšuje s povečevanjem debeline vodila.

Ker uporaba topih žaginih listov zmanjša učinkovitost in lahko povzroči okvaro motorja, nabrusite ali zamenjajte žagine liste takoj, ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Pregled ogljikovih ščetk (Sl. 24)

Motor uporablja ogljikove ščetke, ki so potrošni material. Ker lahko močno obrabljene ogljikove ščetke povzročijo težave z motorjem, jih, ko se obrabijo ali so blizu »meje obrabe« ⓑ, zamenjajte z novimi z enako št. ⓐ ogljikove ščetke kot je prikazano na sliki. Poleg tega poskrbite, da so ogljikove ščetke zmeraj čiste in zagotovite, da se prosto gibljejo znotraj nosilcev ščetk. POZOR ○ Pri nameščanju novih ogljikovih ščetk vedno uporabite originalne ogljikove ščetke HiKOKI z oznako, navedeno na sliki. ○ Pri modelih C6BU3, C6BUM, C7BU3 in C7BUM zavora morda ne bo delovala, če uporabite ogljikove ščetke, ki niso navedene v teh navodilih. Ko zavora ne deluje več učinkovito, zamenjajte ogljikove ščetke z novimi.

4. Menjava ogljikovih ščetk.

Odstranite pokrov ščetk z ravnim izvijačem. Nato lahko preprosto odstranite ogljikove ščetke.

5. Zamenjava napajalnega kabla

Če je potrebna menjava napajalnega kabla, lahko to stori le pooblaščen servis, da ne pride do nevarnosti poškodb.

6. Vzdrževanje motorja

Navitje motorja je pomemben del tega orodja. Pazite, da se ne poškoduje in da ne pride v stik s čistilnim oljem in vodo. Po 50 urah uporabe očistite motor s pihanjem v prezračevalne luknje ohišje motorja s suhim zrakom iz zračne pištole ali drugega orodja (Sl. 25). Prah ali kopičenje delcev v motorju lahko privede do okvare motorja.

7. Pregled in vzdrževanje spodnje zaščite

Vedno preverite, ali se spodnja zaščita gladko premika. Če pride do okvare, takoj popravite spodnjo zaščito. Pri čiščenju in vzdrževanju uporabite zračno pištolo ali drugo pihalno orodje, da s suhim zrakom očistite prostor med spodnjo zaščito in pokrovom menjalnika ter vrtečim se delom spodnje zaščite (Sl. 25). To je učinkovito za izločanja odkruškov in drugih delcev. Zbiranje odkruškov ali drugih delcev na spodnji zaščiti lahko povzroči okvaro ali škodo. 0000BookC6U3.indb1150000BookC6U3.indb115 2020/01/099:45:292020/01/099:45:29116 Slovenščina OPOZORILO Če želite preprečiti vdihavanje prahu ali draženje oči, nosite zaščitna očala in zaščitno masko proti prahu, ko uporabljate zračno pištolo ali drugo orodje za čiščenje spodnje zaščite, prezračevalnih odprtin in drugih delov orodja. Poskrbite, da se bo lahko spodnja zaščita gladko premikala Vrteči se del spodnje zaščite Odprtina na ohišju Prostor med spodnjo zaščito in pokrovom menjalnika Zračna pištola Sl. 25 POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 109 dB (A) A tipično vrednoten nivo zvočnega tlaka: 98 dB (A) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Žaganje iverne plošče: Vrednost emisije vibracij

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti. OPOZORILO ○ Emisija vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene vrednosti, glede na način uporabe orodja. ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. 0000BookC6U3.indb1160000BookC6U3.indb116 2020/01/099:45:292020/01/099:45:29117 Slovenčina

2) Električna sigurnost

Na lastno odgovornost izjavljamo, da je Krožna žaga, označena z vrsto in posebno identifi kacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. Deklaracija je označena na izdelku s pritrjeno oznako CE.
