4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják. Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

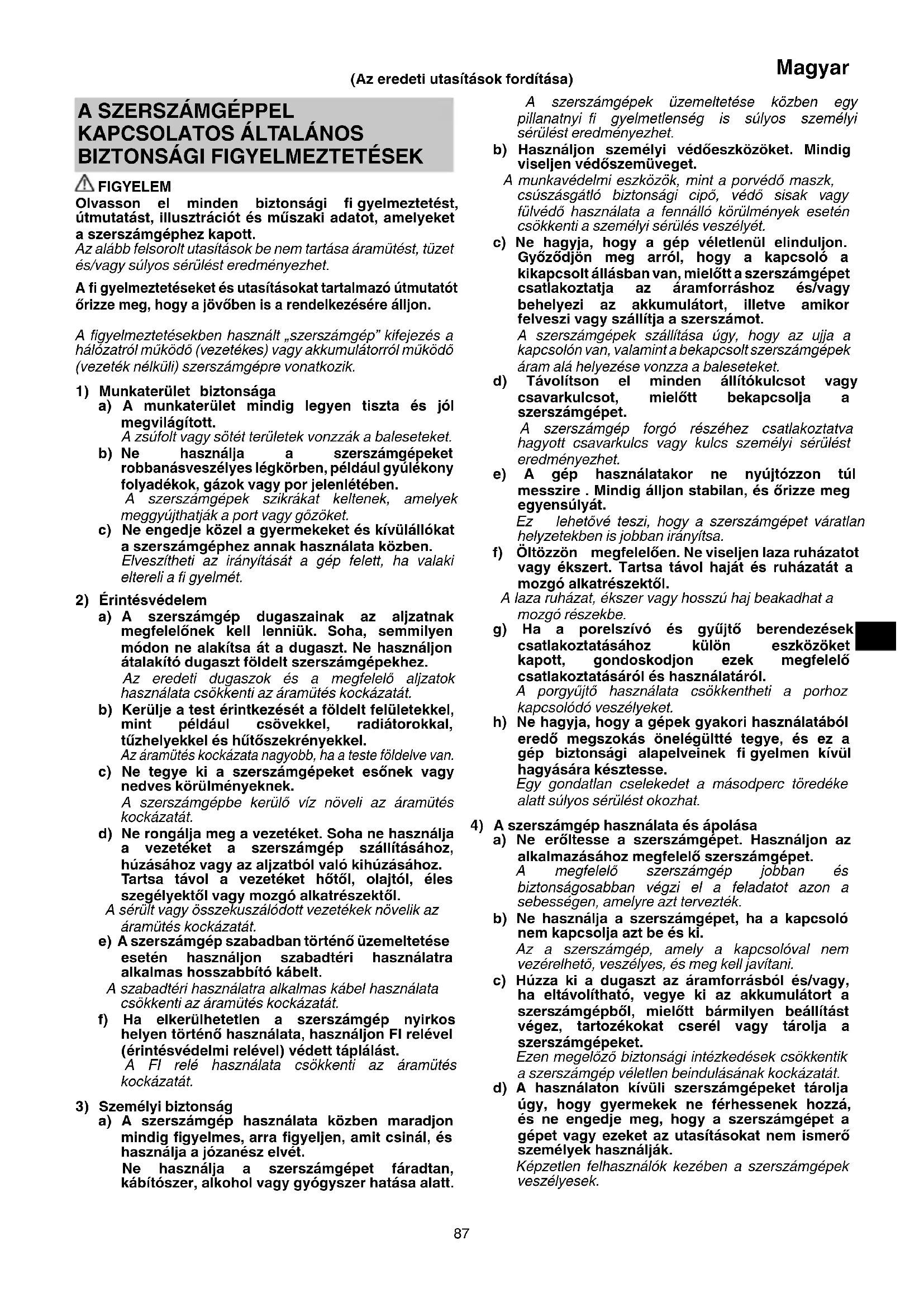

FIGYELEM Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott. Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józanész elvét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. (Az eredeti utasítások fordítása) 0000BookC6U3.indb870000BookC6U3.indb87 2020/01/099:45:182020/01/099:45:1888 Magyar e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak. f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, , és azok könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet. h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen. A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. VIGYÁZAT A gyermekeket és beteg személyeket tartsa távol. Ahasználaton kívül lévő szerszámokat olyan módon tárolja, hogy gyermekek és beteg személyek ne férhessenek hozzá.

VESZÉLY: Tartsa a kezét távol a vágási területtől és a pengétől. Tartsa a másik kezét a kiegészítő fogantyún, illetve a motorházon. Ha mindkét kezével a fűrészt fogja, nem tudja megvágni azokat a pengével. b) Ne nyúljon a munkadarab alá. Az védőpajzs nem védi meg a pengétől a munkadarab alatt. c) Állítsa be a vágási mélységet a munkadarab vastagságára. A munkadarab felett a pengefogak közül egy teljes fognál kevesebbenk kell látszania. d) Vágás közben soha ne tartsa a munkadarabot a kezében vagy a lábára fektetve. Rögzítse a munkadarabot egy stabil platformhoz. Fontos, hogy megfelelően alátámassza a munkát, hogy csökkentse testi épségének veszélyeztetését, a pengeszorulást, illetve az uralom elvesztését. e) A szerszámgépet a szigetelt markolati felületnél tartsa, amikor olyan munkát végez, amelynek során a vágószerszám rejtett kábeleket vagy saját zsinórját érintheti. Kapcsolat egy „élő” vezetékkel a gépszerszám fedetlen fémrészeit is áram alá helyezi és a kezelő áramütését okozhatja. f) Amikor rippel, mindig használjon rip ütközőt vagy egy egyenes szélvezetőt. Ez javítja a vágás pontosságát és csökkenti a pengeszorulás esélyét. g) A pengéket mindig megfelelő méretű és alakú (gyémánt vagy kerek) felfogó furattal használja. A fűrész szerelő hardverének nem megfelelő pengék a középponton kívülre fognak futni, ami az irányítás elvesztését okozza. h) Soha ne használjon megrongálódott vagy hibás fűrészlap alátétet vagy csavart. A penge alátéteket és csavarokat kifejezetten a fűrészhez tervezték, az optimális teljesítmény és az üzemeltetés biztonsága érdekében. Visszarúgás okai és a kapcsolódó fi gyelmeztetések - a visszarúgás a beszorult, elakadt vagy rosszul illesztett fűrészlap hirtelen reakciója, ami a kontrollálatlan fűrész fel- és kiemelkedését okozza a munkadarabból a kezelő felé; - amikor a penge beszorul vagy elakad a bevágás bezáródása miatt, a penge megakad, és a motor reakciója a készüléket gyorsan a kezelő felé hajtja; - ha a vágásban a penge megcsaavarodik vagy elcsúszik a vágásban, a fogak, a penge hátsó szélén lévő fogak a beágyazódhatnak a fa felső felületébe azt eredményezve, hogy a penge kiugrik a bevágásból és a kezelő rándul. A visszarúgás a fűrész helytelen használatából és/vagy a helytelen munkamódszerek és feltételeket alkalmazásából adódnak, és az alábbi megfelelő óvintézkedések betartásával elkerülhető. a) Tartsa a fűrészt erősen, két kézzel a és helyezze úgy a karját, hogy ellenálljon visszarúgási erőknek. Helyezze a testét a penge bármelyik oldalára, de ne egy vonalban a pengével. Visszarúgás esetén a f űrész hátrafelé ugorhat, de a visszarúgási erőket a kezelő megfelelő óvintézkedésekkel kontrollálhatja. b) Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll. Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert visszarúgás léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelőzésére. c) Amikor újraindítja a fűrészt a munkadarabban, helyezze a pengét a bevágás közepéhez úgy, hogy a fogak ne érjenek bele az anyagba. Ha a penge elakad, újraindításkor felemelkedhet vagy visszarúghat a munkadarabtól. d) Nagyobb paneleket támasszon meg a penge becsípődési és visszarúgási kockázatának minimalizálása érdekében. A nagyobb panelek hajlamosak elhajlani a saját súlyuknál fogva. A támasztékokat a panel alatt, mindkét oldalon kell elhelyezni, a vágási vonalhoz és a panel széléhez közel. e) Ne használjon életlen vagy sérült fűrészlapot. Életlen vagy hibásan beállított penge keskeny bevágást hoz létre, ami túlzott súrlódáshoz, a penge elakadásához és visszarúgásához vezet. f) A penge mélysége és vágási szög lezárókarjai legyenek feszesek és biztosítottak a vágás megkezdése előtt. Ha a penge beállítás a vágás során elcsúszik, az elakadást és visszarúgást okozhat. g) Különös óvatossággal kell eljárni ha a fűrészt meglévő falon, vagy más be nem látható területen használja. A kiálló penge belevághat tárgyakba ami visszarúgást okozhat. 0000BookC6U3.indb880000BookC6U3.indb88 2020/01/099:45:182020/01/099:45:1889 Magyar Alsó védőburkolat funkció a) Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy tökéletesen zár-e. Ne használja a fűrészt, ha az alsó védőburkolat nem mozog szabadon és nem zár azonnal. Soha ne rögzítse vagy kötözze ki az alsó védőburkolatot nyitott helyzetben. Ha a fűrészt véletlenül leejti, az alsó védőburkolat elhajolhat. Emelje fel az alsó védőburkolatot a visszahúzó karral, és győződjön meg arról, hogy szabadon mozog, és nem érinti a pengét vagy bármely más részt, a vágás bármely szögében és mélységében. b) Ellenőrizze az alsó védőburkolat rugójának működését. Amennyiben a védőburkolat, és a rugó nem működik megfelelően, akkor azokat használat előtt meg kell javítani. Az alsó védőburkolat sérült alkatrészek, gyantás lerakódás vagy felhalmozódott törmelék miatt nehézkesen működhet,. c) Az alsó védőburkolat kézzel csak olyan különleges vágások esetében húzható vissza, mint a „leszúró vágás” és az „összetett vágás”. Emelje fel az alsó védőburkolatot a visszahúzó karral, és amint a penge behatol az anyagba, az alsó védőburkolat ki kell engedni. Minden más fűrészelésnél az alsó védőburkolatnak automatikusan kell működnie. d) Mindig ellenőrizze, hogy az alsó védőburkolat fedi-e a pengét, mielőtt a fűrészt a munkaasztalra vagy a padlóra helyezi. Egy védettlen, szabadon csúszkáló penge a fűrész hátrafelé mozdulását okozhatja, mindenbe belevágva, ami az útjába kerül. Vegye fi gyelembe, hogy időbe telik, míg a penge megáll kapcsoló elengedése után. Hasítókés funkció a) Használja a megfelelő fűrészlapot a hasítókéshez. Ahhoz, hogy a hasítókés működjön, vastagabbnak kell lennie, mint a fűrészlap teste, de vékonyabbnak, mint a fűrészlap vágószélessége. b) A hasítókést a jelen használati utasításban leírtak szerint állítsa be. A helytelen távolságú pozicionálás és elrendezés eredménytelenné teheti, hogy a hasítókés megakadályozza a visszarúgást. c) A beszúró vágás kivételével mindig használja a hasítókést. A hasítókést beszúró vágás után cserélni kell. A hasítókés beszúró vágás során interferenciát okoz, ez pedig visszarúgást eredményezhet. d) Ahhoz, hogy a hasítókés m űködjön, be kell illeszteni a munkadarabba. A hasítókés rövid vágások során nem hatásos a visszarúgás megakadályozásában. e) Ne működtesse a fűrészt, ha a hasítókés elgörbült. Még az enyhe zavaró hatás is lelassíthatja a védőfedél zárási sebességét.

1. Csak a gépen feltüntetett pengediamétert használja.

2. Ne használjon súrlódó kereket.

3. Ne használjon deformált vagy repedt fűrészlapot.

4. Ne használjon gyorsacélból készült fűrészlapot.

5. Ne használjon olyan fűrészlapot, amely nem felelnek

meg az ebben a használati utasításban meghatározott jellemzőknek.

Ne állítsa meg a fűrészlapot a lemez oldalirányú nyomásával.

7. A pengét mindig tartsa élesen.

8. Győződjön meg arról, hogy az alsó védőburkolat simán

9. Soha ne használja a körfűrészt nyitott helyzetben

rögzített alsó védőburkolattal.

10. Ügyeljen arra, hogy a védő rendszer visszahúzó

mechanizmusa megfelelően működjön.

11. A fűrészlapok testének vékonyabbnak kell lennie a

hasítókésnél és a vágás, bevágás szélességének nagyobbnak kell lennie a hasítókés vastagságánál.

12. Soha ne használja a körfűrészt felfelé vagy oldalra

fordított fűrészpengével.

13. Győződjön meg arról, hogy az anyag, idegen anyagtól,

mint például a szegektől, mentes.

14. A hasítókést mindig használni kell a munkadarab

közepébe történő beszúrás kivételével.

15. Húzza ki a dugót az aljzatból mielőtt bármilyen beállítási,

javítási vagy karbantartási munkába kezd.

16. A C6BU3, C6BUM, C7BU3 és C7BUM modellek esetén

legyen óvatos a fék visszarúgása miatt. C6BU3, C6BUM, C7BU3 és C7BUM modellek elektromos fékkel vannak felszerelve, ami akkor lép működésbe, amikor elengedi a kapcsolót. Mivel a fék működésekor van némi visszarúgás, bizonyosodjon meg róla, hogy biztosan tartja a géptestet.

17. A fékezési művelet miatt akkor is keletkezhetnek

szikrák, ha a kapcsoló ki van kapcsolva, mivel a C6BU3, C6BUM, C7BU3 és C7BUM modellek elektromos fékkel működnek. Ugyanakkor legyen tudatában, hogy ez a jelenség nem géphiba.

18. A C6BU3, C6BUM, C7BU3 és C7BUM modellek esetén,

ha a fék hatástalanná válik, cserélje ki a szénkeféket újakra.

19. Ellenőrizze, hogy az áramforrás megfelel a termék

adattábláján szereplő elektromos követelményeknek.

20. Mielőtt a szerszámot bedugja a csatlakozóaljzatba,

győződjön meg arról, hogy a hálózati kapcsoló KI állásban van. Ha a dugó csatlakoztatva van a hálózathoz míg a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.

21. Ha a munkaterület távol esik a áramforrástól használjon

megfelelő vastagságú és kapacitású hosszabbítót. A hosszabbítót a megoldható legrövidebb hosszúságon kell tartani.

22. Mivel a fűrészpenge túl fog érni a fa alsó felületén,

helyezze a fát vágás közben munkapadra. Ha munkapadként kocka alakú blokkot használ, helyezze egyenes felületre annak érdekében, hogy megfelelően stabilizálja. Instabil munkapad veszélyes üzemelést eredményez. (3. ábra) Az esetleges balesetek elkerülése érdekében, mindig győződjn meg róla, hogy a fa vágás után megmaradt része szorosan vagy tartott helyzetben marad.

23. Ha a csavar lazítva marad, az nagyon veszélyes helyzetet

hoz létre. Mindig alaposan bilincselje le. (4. ábra)

24. A nagyon veszélyes, ha a szárnyas csavar laza marad.

Mindig alaposan bilincselje le. (5. ábra)

25. Vágási munka előtt határozza meg, milyen anyagot

fog vágni. Ha a vágásra szánt anyag előre láthatóan veszélyes / mérgező port fog keletkezését okozza, ellenőrizze, hogy a porzsák vagy egyéb porelszívó rendszer szorosan csatlakoztatva van a por-kimenehez. Továbbá viseljen porvédő maszkot, ha rendelkezésre áll. ○ A fűrészelés megkezdése előtt ellenőrizze, hogy a penge elérte teljes sebességű fordulatszámot. ○ Ha a fűrészlap megáll vagy rendellenes zajt hallat, azonnal kapcsolja ki a kapcsolót. ○ Mindig gondosan akadályozza meg, hogy a tápkábel a forgó penge közelébe kerüljön. ○ A körfűrész használata a penge felfelé vagy oldalra fordított állapotában nagyon veszélyes. Az ilyen szokványostól eltérő alkalmazás elkerülendő. 0000BookC6U3.indb890000BookC6U3.indb89 2020/01/099:45:182020/01/099:45:1890 Magyar ○ Anyagok vágása közben mindig viseljen védőszemüveget.

Amikor befejezte a munkát, húzza ki a dugót az aljzatból.

A penge csatlakoztatása után, ismételten ellenőrizze, hogy a rögzítő kar szilárdan rögzítve van az előírt helyzetben.

27. A C6U3, C6BU3, C7U3 és C7BU3 modellek fúvó

funkcióval rendelkeznek. Azonban ne használja csak a szerszám fúvó funkcióját. (8. ábr.) SZIMBÓLUMOK FIGYELEM Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Körfűrész A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Mindig viseljen védőszemüveget. Mindig viseljen hallásvédőt. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.

Névleges feszültség Vágási mélység AZ EGYES RÉSZEK ELNEVEZÉSE (1. – 23. ábra) Indító kapcsoló Lejtős szárnyas anya M4 csavar Gépcsavar M5x12 Penge fedél Perselysapka Bejelölt vonal Vezetősín adapter Alsó védőelem kar Markolat Első skála 45 ° lejtés Vezetőrúd Hasítókés Lock-off gomb Első skála, ha nem ferde Rúd (A) M8 csapszeg Zárkar Zárrugó Rúd (B) Alátét (B) Névtábla Porgyűjtő Szárnyas csavar Penge Gomb Kar (rövid típusú) Négyzet alapú aljzat Alsó védőburkolat Kábeltartó M4 csavar Rögzítő csavar Vezetőelem Lejtős szárnyas csavar M5 csavar Faforgács Vezető rész Ferde kar 6 mm-es hatlapfejű csavarkulcs Párhuzamosság állító csavar Alap Faanyag Alátét (A) Négyzet Ferde nyomtáv Munkapad Vezetősín Hatszögletű aljzat beállító csavarja Vezetőt rögzítő szárnyas csavar M8 csapszeg Gumi perem 3 mm-es hatlapfejű csavarkulcs

Felvett teljesítmény

Terhelés nélküli sebesség

Súly (kábel nélkül) Bekapcsolás Kikapcsolás Húzza ki az elektromos csatlakozót a dugaljból Lombfújó Tiltott művelet

II. osztályú szerszám

28. Ellenőrizze, hogy nincsenek-e bevágások vagy

karcolások a kábelen.

29. Ellenőrizze a külső részeket, hogy nincsenek-e sérülések.

30. A fa vágásához használjon fűrészt.

31. A fűrészt akkora kijelzett sebességgel használja, amely

egyenlő vagy nagyobb a szerszámon megjelenő forgási sebességgel/nél.

32. Ne hagyja a fűrészt a vezetősín tetején.

0000BookC6U3.indb900000BookC6U3.indb90 2020/01/099:45:182020/01/099:45:1891 Magyar

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag az alább felsorolt kiegészítőket is tartalmazza. ○ Penge (az eszközre felszerelve) ...................................1 Átmérő 165 mm ....C6U3, C6BU3, C6UM, C6BUM Átmérő 190 mm ....C7U3, C7BU3, C7UM, C7BUM ○ Hatszögletű Csőkulcs ..................................................1 ○ Vezetőelem ..................................................................1 ○ Szárnyas csavar ...........................................................1 ○ Zárrugó ........................................................................1 ○ Kar (rövid típusú) ...................................................... …1 ○ Porgyűjtő ...................................................................... 1 A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

Különböző típusú fák vágása.

A gép műszaki adatait a(z) 142. oldalon lévő táblázatban találja. MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal A vágási mélység beállítása

A dőlésszög beállítása

A hasítókés beállítása (C6U3, C6BU3, C6UM, C6BUM)

A hasítókés beállítása (C7U3, C7BU3, C7UM, C7BUM)

Ne használja a gépet csak a fújó funkcióval. (C6U3, C6BU3, C7U3 és C7BU3 csak)

A vezető darab beállítása (csak C6U3, C6BU3, C7U3 és C7BU3)

A vezető szabályozása

A kábeltartó használata

A porgyűjtő szett felszerelése

A kapcsoló használata*

Derékszögben való vágás

Ferde vágás (+45° irányban)

A penge felszerelése*

A vezetősín használata*

(C6UM, C6BUM, C7UM és C7BUM csak) (opcionális tartozékok)

A vezetősín-adapter használata*

(C6U3, C6BU3, C7U3 és C7BU3 csak) (opcionális tartozékok)

Az alap és fűrészlap beállítása a párhuzamosság megtartásához (C6UM, C6BUM, C7UM és C7BUM csak)

Az alap és a penge beállítása a merőlegességét megtartásával (C6U3, C6BU3, C7U3 és C7BU3 csak)

Az alap és a penge beállítása a merőlegességét megtartásával (C6UM, C6BUM, C7UM és C7BUM csak)

A tartozékok kiválasztása ― 149

• 1 A munka megkezdése előtt ellenőrizze, hogy a kapcsoló működtetése megfelelően kapcsolja BE és KI a szerszámot. Amíg a szerszám be van dugva a csatlakozóaljzatba, győződjön meg arról, hogy a fűrészlap leáll a kapcsoló KI állásba történő kapcsolásakor. Egyes régiókban, nem szükséges az lépés végrehajtása.

• 2 Használható fűrészlap átmérő: C6U3, C6BU3, C6UM, C6BUM ...........165-162 mm C7U3, C7BU3, C7UM, C7BUM ...........190-185 mm Szerszámtest vastagsága: legfeljebb 1,5 mm, hegyének szélessége: legalább 1,9 mm Hasítókés vastagsága: 1,8 mm

• 3 Hosszú, egyenes vonalak vágásakor használja a vezetősínt. A vezetősín gumi pereme megakadályozza a vágási felület hasadását. A vezetősín első használatakor vágja a gumi ajkat az alábbiak szerint: Állítsa maximumra a szerszám vágási mélységét és a fűrészlap szögét merőlegesre (0 °), húzza ki teljesen a kapcsolót, és lassan, egyenletes sebességgel vágjon. A gumi perem levágását követően, 45 °-os szög vágására is használható.

• 4 Használja a C6U3, C6BU3, C7U3 és C7BU3 modellekkel, vezetősín használata esetén. MEGJEGYZÉS Amikor vezetősínnel végez vágási műveletet, ne feledje, hogy a vágási mélység a vezetősín vastagságának növekedésével csökken.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A penge ellenőrzése

Mivel a tompa élű fűrész használata csökkenti a hatékonyságot és a motor meghibásodását is okozhatja, élezze meg vagy cserélje ki a szerszámot, amint kopást észlel.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A szénkefék ellenőrzése (24. ábra)

A motor belsejében fogyóeszköznek számító szénkefék találhatók. Mivel a túlságosan elkopott szénkefe a motor meghibásodását okozhatja, ezért cserélje ki a szénkeféket az ábrán látható számmal megegyező ⓐ számú új szénkefékre, ha azok elérik vagy megközelítik a kopási határt ⓑ. Ezenkívül a szénkeféket mindig tartsa tisztán, és ügyeljen rá, hogy azok szabadon csúszhassanak a kefetartókban. 0000BookC6U3.indb910000BookC6U3.indb91 2020/01/099:45:202020/01/099:45:2092 Magyar VIGYÁZAT ○ Amikor cseréli az új szénkeféket, mindig a rajzon megadott számú eredeti HiKOKI szénkeféket használjon. ○ A C6BU3, C6BUM, C7BU3 és C7BUM modellek esetén, a fék működését befolyásolhatja, ha a megadottól eltérő szénkeféket használ. Amikor a fék hatástalanná válik, cserélje ki újakra a szénkeféket.

4. A szénkefék cseréje

Lapos csavarhúzó segítségével szerelje szét a szénkefetartó házakat. A szénkefék ekkor egyszerűen eltávolíthatóak.

5. A tápkábel cseréje

Ha a tápkábel cseréje szükséges, azt a biztonsági kockázat elkerülése érdekében gyártójának kell végeznie.

6. Motor egység karbantartása

A motor tekercselés fontos része ennek az eszköznek. Óvja a károsodástól és ügyeljen arra, hogy ne érintkezzen a tisztító olajjal vagy vízzel. 50 óra használat után tisztítsa meg a motort száraz levegőt fújva a motor burkolatának nyílásain át egy levegőfúvókával vagy más eszközzel (25. ábra). Por vagy részecske felhalmozódása a motor károsodásához vezethet.

7. Az alsó védőelem ellenőrzése és karbantartása

Mindig győződjön meg róla, hogy az alsó védőelem egyenletesen halad. Hibás működés esetén azonnal javítsa az alsó védőelemet. A tisztításhoz és karbantartáshoz légfúvó pisztollyal fújja tisztára vagy más eszközzel tisztítsa meg az alsó védőelem és fogaskerék fedele közötti rést, valamint az alsó védőelem forgó részét, száraz levegővel (25. ábra). Ez hatásos a forgács és egyéb részecskék eltávolításához. A forgácsok vagy más részecskék felgyűlése az alsó védőelemben a készülék meghibásodásához vagy sérüléshez vezethet. FIGYELMEZTETÉS A por belégzésének vagy a szem irritációjának elkerülése érdekében viseljen védőszemüveget és porvédő maszkot, amikor légpisztollyal vagy más eszközzel tisztítja a szerszám alsó védőelemét, szellőzőnyílásait vagy más részeit. Győződjön meg róla, hogy alsó védőelem simán mozog Alsó védőelem forgó része Ház szellőzőnyílás Alsó védőelem és fogaskerék fedele közötti rés Levegőfúvóka

VIGYÁZAT A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. GARANCIA A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 109 dB (A) Mért A-hangnyomásszint: 98 dB (A) Bizonytalanság K: 3 dB (A). Viseljen hallásvédő eszközt. EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Forgácslap vágás: Rezgéskibocsátás értéke: a
