BRUKSANVISNING CR 18DSL HiKOKI

6. Rengöring av utsidan

på at kontakten er slukket og batteriet er fjernet, for at forhindre uheld.

6. Undlad at anvende batteriet til andre formål end dem,

Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

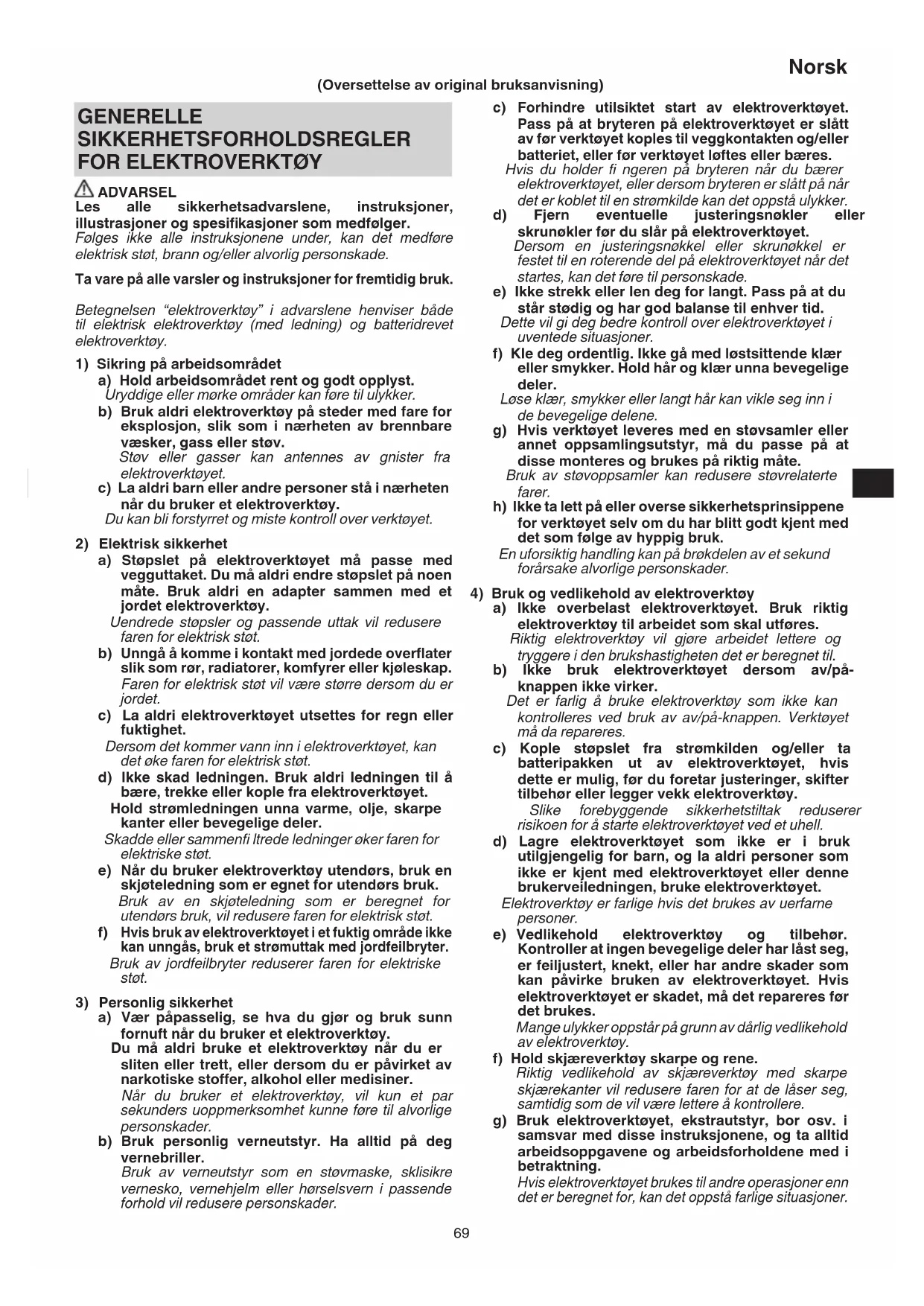

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. (Oversettelse av original bruksanvisning) 0000BookCR18DSL.indb690000BookCR18DSL.indb69 2022/02/0216:03:282022/02/0216:03:2870 Norsk h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår. e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert. Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade. f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur. Eksponering for ild eller temperaturer over 130 °C kan forårsake en eksplosjon. g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSFORHOLDSREGLER

FOR BATTERIDREVET STIKKSAG

1. Hold verktøyet i de isolerte gripeoverfl atene hvis

skjæretilbehøret kan komme i kontakt med skjulte ledninger når du arbeider. Skjæretilbehør med en strømførende ledning kan gjøre at metalldeler på verktøyet også blir strømførende og dermed gi brukeren elektrisk støt.

2. Bruk klemmer eller en annen praktisk måte for

å sikre og støtte arbeidsstykket mot et stabilt underlag. Holdes arbeidsstykket for hånd eller mot kroppen din, vil det være ustabilt, og kan føre til at du mister kontrollen. FLERE SIKKERHETSADVARSLER

1. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

5. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

6. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

7. Når maskinen brukes kontinuerlig, kan det forekomme

overoppheting som kan forårsake skader på motor og bryter. Haskinen må få hvile i ca. 15 minutter før den tas i bruk igjen.

8. Bruk øreplugger for å beskytte ørene ved bruk.

9. Rør ikke boren ved eller like etter bruk. Boren blir veldig

varm ved bruk og kan forårsake forbrenning.

10. Hold alltid håndtaket til huset og frontdekslet på

maskinen fast som vist i Fig. 9 og Fig. 10. Ellers kan motkraften som produseres føre til unøyaktig og selv farlig drift.

11. Fjern batteriet fra verktøyet eller plasser bryteren i

sperret eller åpen posisjon før man gjør noen justeringer, skifter tilbehør eller lagrer verktøyene.

12. Montering og demontering av bladet

○ Du må være helt sikker på at du holder bryteren slått av og batteriet fjernet for å forhindre ulykker. ○ Trekk sagbladet tilbake to, tre ganger for hånd og sjekk at det sitter forsvarlig fast. Når bladet trekkes tilbake vil du merke at det er korrekt montert hvis det klikker og hendelen beveger seg bare litt (Fig. 3). ○ Når du drar i bladet, må det dras bakfra. Hvis du drar i andre deler av bladet, kan du komme til skade. ○ Hvis bladet er gjemt inni den lille splitten, brukes et annet blad til å gripe fatt i det brukne bladet og så trekke det ut (Fig. 4). ○ Etter bruk børstes sagstøv, jord, sand, fuktighet, etc. bort med en kost e.l. for å sikre at bladet fungerer som det skal. ○ Som vist i Fig. 5, smøres det skjærevæske e.l., rundt bladholderen med jevne mellomrom. ○ Fortsatt bruk av verktøyet uten rengjøring og smøring av området hvor sagbladet er montert, kan resultere i at hendelen blir slakk grunnet oppsamling av sagstøv og spon. I slike tilfeller, trekk gummihetten som fi nnes på hendelen i pilens retning som vist i Fig. 5, og ta deretter gummihetten av. Rengjør deretter innsiden av bladholderen med luft o.l., og smør den tilstrekkelig. Gummihetten monteres ved å trykke den skikkelig ned på hendelen. Se samtidig til at det ikke er noe gap mellom bladholderen og gummihetten. Se også til bladet beveger seg fritt i bladholderen. ○ Sagblad med utslitt bladhull må ikke brukes. Det kan forårsake at sagbladet spretter av under bruk og på den måten resultere i personskader.

13. Når du stiller inn baseposisjonen, må du være helt sikker

på at bryteren er slått av og at batteriet er fjernet for å forhindre en ulykke.

14. Se etter at batteriet er skikkelig satt i. Hvis det er bare en

tanke løst kan det falle ut og resultere i uhell.

16. Se til at sagstøv, jord, fuktighet, etc. ikke trenger inn

i maskinen via plungerseksjonen under bruk. Hvis sagstøv har samlet seg i plungerseksjonen, må den renses før bruk.

19. Velg den sagbladlengden som egner seg best til jobben.

Ideelt sett, skal lengden som stikker utenfor foten av sagbladet etter at slagmengden er trukket fra, være større enn materialet. Hvis du skjærer et stort rør, en stor treblokk, etc. som overskrider bladets skjærekapasitet; er det en viss risiko for at bladet kan berøre den indre veggen på røret eller blokken, slik at det oppstår skader. (Fig. 8).

21. Motoren kan noen ganger låse seg avhengig av

kombinasjonen av materialet som skal skjæres og bladet. Når motoren låser seg, må verktøyet slås av omgående.

22. Fest arbeidsstykket forsvarlig før sagingen startes

23. Ved skjæring av metall, må det brukes skikkelig

maskinolje (turbinolje, etc.) Når det ikke brukes fl ytende maskinolje, må materialet smøres med fett. Bladets brukstid reduseres betraktelig hvis det ikke benyttes maskinolje eller fett.

24. Matehastigheten settes ned når materialet skal skjæres

inn i små runde buer. For høy hastighet kan forårsake at bladet brekker.

25. Unngå innstikksjæring i materialer av metall. Slik

skjæring kan ødelgge bladet.

26. Trykk aldri inn startbryteren mens sagbladspissen er

presset mot materialet. Hvis du gjør det, kan bladet lett ødelegges når det kolliderer med materialet.

27. Det er veldig viktig å skjære langsomt og at maskinen

holdes godt fast. Hvis det legges unødig press på sagbladet under skjæringen, kan bladet lett ødelegges.

28. Hvis batteri brukes under kalde væforhold (under 0

grader Celsius), kan det forårsake svakt skjæremoment og redusert arbeidsmengde. Dette er imidlertid et forbigående fenomen og normal drift gjenopptas nås batteriet er oppvarmet.

ADVARSEL ANGÅENDE LITHIUM-ION

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, kan motoren stoppe når du bruker dette produktet, selv om du trykker på knappen. Dette er ikke et problem i seg selv, men et resultat av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke oppbevar et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet med feilkoplet polaritet.

6. Ikke bruk batteriet til et annet formål enn det som er

7. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

8. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

9. Holdes unna fl ammer umiddelbart når ekkel lukt eller

11. Hvis det oppstår batterilekkasje, ekkel lukt, varme

genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stanse bruken.

12. Ikke senk batteriet ned i væsker eller la noen væsker

fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask

ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du fi nner rust, ekkel lukt, overoppheting, misfarging,

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig. 0000BookCR18DSL.indb710000BookCR18DSL.indb71 2022/02/0216:03:282022/02/0216:03:2872 Norsk SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. CR18DSL: Batteridrevet stikksag For å minske faren for skade må brukeren lese instruksjonsboken. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 165. Standard tilbehør kan endres uten varsel. ANVENDELSE ○ Skjæring i rør og vinkelstål. ○ Skjæring i ulike typer tre. ○ Skjæring i bløtt stål, aluminium og kopper plater. ○ Skjæring av plastmateriell, som f. eks. fenolharpiks og vinylklorid. SPESIFIKASJONER Modell CR18DSL Spenning 18 V Tomgangshastighet 0 – 2100 min

Slag 28 mm Kapasitet Rør av bløtt stål Y.D. 90 mm Rør av vinylklorid Y.D. 90 mm Tre Dybde 90 mm Plate av bløtt stål Tykkelse 10 mm Vekt * 3,3 ― 3,9 kg

• I henhold til EPTA-prosedyren 01/2014 Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL36B18. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

Handling Figur Side Ta ut og sette inn batteriet

Fjerne et ødelagt blad 4

Vedlikehold og inspeksjon av sagbladmonteringen

Sjekke og bytte ut karbonbørsten 12

Antall battericeller 4 – 10 MERK Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. FORSIKTIG ○ Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I så fall må batteriet kjøles ned før ladingen starter.

Når pilotlyset blafrer (med intervaller på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. ○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet. 0000BookCR18DSL.indb730000BookCR18DSL.indb73 2022/02/0216:03:292022/02/0216:03:2974 Norsk Tabell 3: Hardkarbonblad Bladnr. Anvendelse Tykkelse (mm) Nr. 2 Til skjæring i stålrør med diam. mindre enn 30 mm 2,5 – 6 Nr. 3 Til skjæring i stålrør med diam. mindre enn 30 mm Under 3,5 Nr. 4 Til skjæring og skrubbing i træ 50 – 70 Nr. 5 Til skjæring og skrubbing i træ Under 30 Nr. 8 Til skjæring i vinylkloridrør med diam. mindre enn 100 mm 2,5 – 15 Til skjæring og skrubbing i træ Under 100 Nr. 9 Til skjæring i rør av bløtt stål med diameter på mindre enn 100 mm, når brukt sammen med skjæreguiden 2,5 – 6 Nr. 95 Til skjæring i rør av bløtt stål med diameter på mindre enn 100 mm Under 2,5 Nr. 96 Til skjæring i rør av bløtt stål med diameter på mindre enn 100 mm Under 2,5 Tabell 4: Bimetallblad Bladnr. Anvendelse Tykkelse (mm) Nr. 101 Til skjæring av stål- og rustfrie rør på mindre enne 60 mm i ytre diameter 2,5 – 6 Nr. 102 Til skjæring av stål- og rustfrie rør på mindre enne 100 mm i ytre diameter 2,5 – 6 Nr. 103 Til skjæring av stål- og rustfrie rør på mindre enne 60 mm i ytre diameter 2,5 – 6 Nr. 104 Til skjæring av stål- og rustfrie rør på mindre enne 100 mm i ytre diameter 2,5 – 6 Nr. 107 Til skjæring av stål- og rustfrie rør på mindre enne 60 mm i ytre diameter Under 3,5 Nr. 108 Til skjæring av stål- og rustfrie rør på mindre enne 100 mm i ytre diameter Under 3,5 Nr. 109 Til skjæring av stål- og rustfrie rør på mindre enne 60 mm i ytre diameter 2,5 – 6 Nr. 110 Til skjæring av stål- og rustfrie rør på mindre enne 100 mm i ytre diameter 2,5 – 6 Nr. 121 Til skjæring og skrubbing av tømmer

Nr. 131 Til skjæring og skrubbing av tømmer

Nr. 132 Til skjæring og skrubbing av tømmer

Tabell 5: Valg av blad til andre materialer Materiale som skal skjæres Materialek- valitet Tykkelse (mm) Bladnr. Jernplate Plater av bløtt stål 2,5 – 10 Nr. 2, 101, 102, 103, 104, 109, 110, 131 Under 3,5 Nr. 3, 107,

FORSIKTIG Sørg for at du slår av bryteren og fjerner batteriet før vedlikehold og inspeksjon.

Gjennomfør regelmessig kontroll av alle monteringsskruer og sikre at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Hvis du unnlater å gjøre dette, kan det oppstå alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve “hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspisere karbonbørstene (Fig. 12)

Motoren har karbonbørster, dette er forbruksdeler. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut når den blir helt nedslitt eller begynner å nærme seg “slitegrensen” ⓐ. I tillegg må du alltid holde karbonbørstene rene og passe på at de glir fritt innenfor børsteholderne. MERK Når du skifter ut karbonbørsten med en ny, må du sørge for å bruke HiKOKI karbon børste kodenr. 999068. 0000BookCR18DSL.indb740000BookCR18DSL.indb74 2022/02/0216:03:292022/02/0216:03:2975 Norsk

5. Bytte karbonbørstene (Fig. 12)

Ta ut karbonbørstene ved først å fjerne børsteholderhetten og hekt så av utspringet på karbonbørsten med en fl at skrutrekker eller lignende. Når karbonbørsten monteres må retningen velges slik at neglen ⓑ på karbonbørsten stemmer med kontaktdelen ⓒ på utsiden av børsterøret. Skyv deretter børsten inn med en fi nger. Til slutt settes børsteholderhetten på plass. FORSIKTIG Vær absolutt sikker på at neglen på karbonbørsten settes inntil kontaktposisjonen på utsiden av børsterøret. (Bruk en av de to vedlagte neglene.) Utvis forsiktighet siden en eventuell feil under innsettingen kan resultere i deformert negl på karbonbørsten og raskt forårsake motortrøbbel.

6. Rengjøring på utsiden

Oppbevar elektroverktøyet på et sted der temperaturen er mindre enn 40 °C og utenfor barns rekkevidde. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er angitt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytte av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871. Målt A-veid lydeff ektnivå: 96 dB (A) Målt A-veid lydtrykknivå: 85 dB (A) Usikkerhet K: 5 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Kutte planker: Vibrasjonsemisjonsverdi a h, B = 13,0 m/s
