MANUAL DE UTILIZARE CR 18DSL HiKOKI

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, maruz kalmanın bir ön değerlendirmesinde de kullanılabilir. UYARI ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak beyan edilen değerden farklılık gösterebilir. ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. 0000BookCR18DSL.indb1200000BookCR18DSL.indb120 2022/02/0216:03:342022/02/0216:03:34121 Română Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă părul și hainele la distanţă de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă c ă acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obișnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superfi ciali și să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

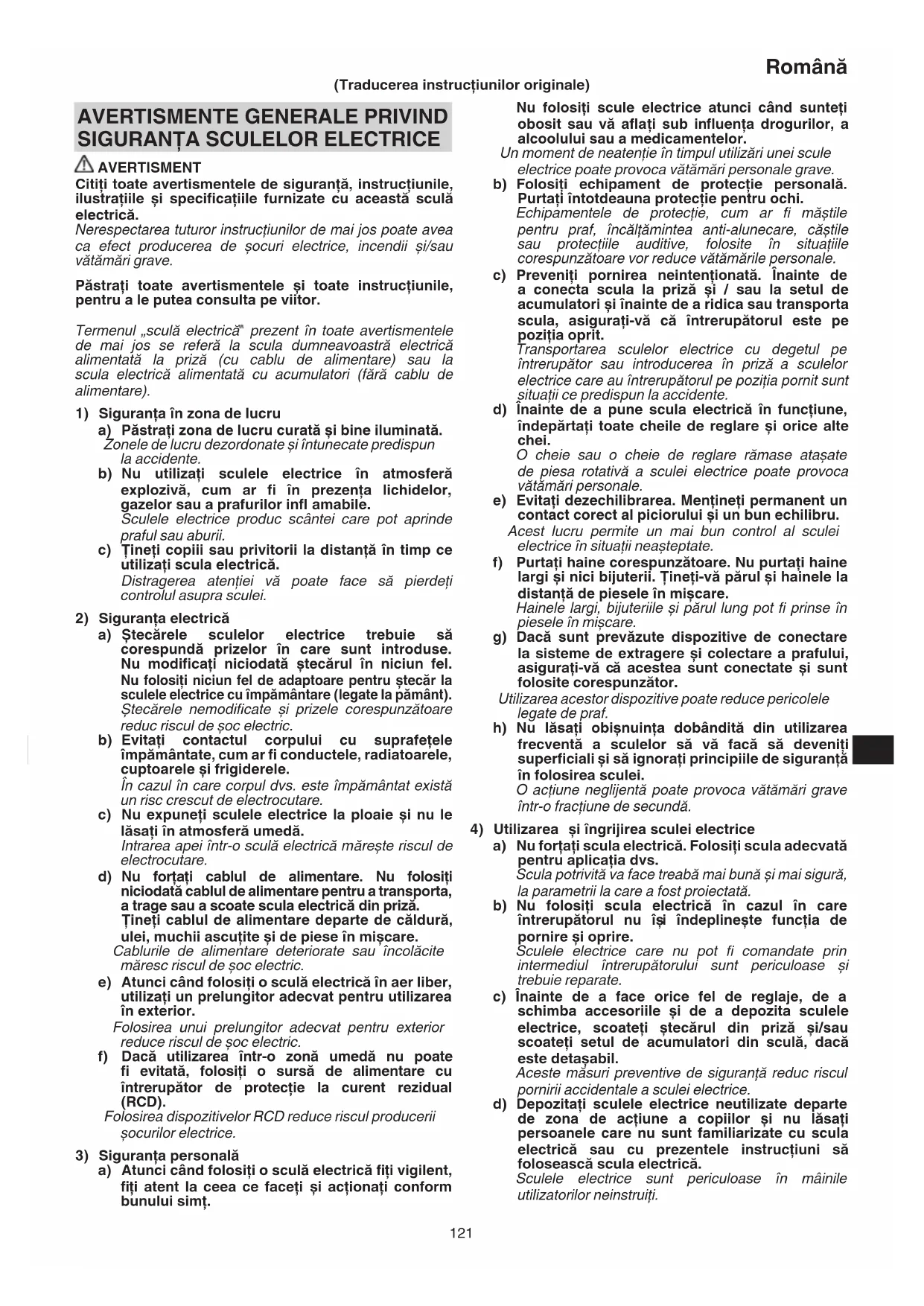

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu îș i îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau scoateţi setul de acumulatori din sculă, dacă este detașabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electric ă în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. (Traducerea instrucţiunilor originale) 0000BookCR18DSL.indb1210000BookCR18DSL.indb121 2022/02/0216:03:342022/02/0216:03:34122 Română e) Întreţineţi sculele electrice și accesoriile. Verifi caţi alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţ iuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele și suprafeţele de prindere uscate, curate și ferite de ulei și unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii.

Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă care este deteriorat(ă) sau modifi cat(ă). Este posibil ca acumulatorii deterioraţi sau modifi caţi să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozie. g) Respectaţi toate instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specifi cat în instrucţiuni. Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparaţi niciodată seturile de acumulatori deterioraţi. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizaţi. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

1. Ţineţi mașina electrică de suprafeţele de prindere

izolate, când efectuaţi o operaţie în care accesoriul de tăiere poate intra în contact cu cabluri ascunse. Accesoriul de tăiere care intră în contact cu un cablu sub tensiune poate pune sub tensiune piesele metalice expuse ale mașinii electrice și poate electrocuta operatorul.

2. Utilizaţi cleme sau altă metodă practică pentru a

fi xa și sprijini piesa de lucru pe o platformă stabilă. Ţinând piesa de lucru cu mâna sau sprijinind-o de corpul dumneavoastră, aceasta rămâne instabilă și poate duce la pierderea controlului.

1. Nu permiteţi pătrunderea materiilor străine în orifi ciul

pentru conectarea acumulatorului.

2. Nu demontaţi niciodată acumulatorul sau încărcătorul.

3. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

4. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

5. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

6. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

7. La folosirea în mod continuu a aparatului acesta se poate

supraîncălzi, ceea ce duce la deteriorarea motorului și a comutatorului de pornire. Vă rugăm să lăsaţi aparatul nefolosit timp de aproximativ 15 minute.

8. Pentru protejarea auzului pe durata folosirii, purtaţi

9. Nu atingeţi lama în timpul funcţionării și nici imediat după

utilizare. Lamele se încing foarte tare în timpul utilizării și pot provoca arsuri grave.

10. Ţineţi întotdeauna ferm mânerul corpului şi capacul

frontal al sculei electrice aşa cum se arată în Fig. 9 şi Fig. 10. În caz contrar, contraforţa produsă poate duce la o operare imprecisă şi chiar periculoasă.

11. Înainte de a efectua orice fel de reglaje, de a

schimba accesoriile și de a depozita sculele, scoateţi acumulatorul din acestea.

12. Montarea și demontarea lamei

○ Fiţi absolut siguri că ţineţi comutatorul pe poziţia oprit și acumulatorul scos pentru a preveni orice accidente. 0000BookCR18DSL.indb1220000BookCR18DSL.indb122 2022/02/0216:03:342022/02/0216:03:34123 Română ○ Trageţi cu mâna de partea posterioară a lamei de două sau de trei ori, pentru a verifi ca fi xarea corespunzătoare a lamei. Când trageţi lama veţi ști că este montată corect dacă se aude un clic și dacă există o ușoară deplasare a butonului. (Fig. 3) ○ Când trageţi lama, asiguraţi-vă că o trageţi de partea posterioară. Dacă o trageţi de alte părţi vor surveni vătămări. ○ Dacă lama ruptă este ăascunsă" în interiorul fantei mici, agăţaţi lama cu ajutorul vârfului unei alte lame de ferăstrău și apoi scoateţi lama ruptă. (Fig. 4)

După utilizare, îndepărtaţi pilitura, pământul, nisipul, umiditatea etc., cu aer comprimat sau cu ajutorul unei perii etc., pentru a asigura funcţionarea cursivă a dispozitivului de montare a lamei. ○ Așa cum este prezentat în Fig. 5, efectuaţi lubrifi erea periodică a suportului lamei, folosind fl uid pentru tăiere etc. ○ Continuarea utilizării sculei fără curăţarea și fără lubrifi erea zonei de montare a lamei poate duce la deplasarea anevoioasă a butonului datorită piliturii și a șpanului acumulate. În aceste condiţii, scoateţi capacul din cauciuc de pe buton în direcţia săgeţii marcate, așa cum este prezentat în Fig. 5, și scoateţi capacul din cauciuc de pe buton. Apoi, curăţaţi interiorul suportului lamei cu aer și cu alte mijloace asemenea și lubrifi aţi corespunzător. Capacul din cauciuc poate fi montat prin presare ferm

pe buton. În acest moment, asiguraţi-vă că între suportul lamei și capacul din cauciuc nu există spaţiu, mai mult, asiguraţi-vă zona de montare a lamei de ferăstrău funcţionează cursiv. ○ Nu folosiţi lame de ferăstrău care au orifi ciul uzat. În caz contrar, lama poate cădea provocând vătămări.

13. La setarea poziţiei de bază, asiguraţi-vă în totalitate că

menţineţi comutatorul oprit și acumulatorul scos pentru a preveni orice accident.

14. Asiguraţi-vă că acumulatorul este montat ferm. Dacă

este slăbit chiar și puţin, acesta poate cădea și poate produce accidente.

15. Nu transportaţi scula având degetul pe comutatorul

de pornire. O pornire bruscă poate provoca vătămări neașteptate.

16. Nu lăsaţi pilitură, pământ, umezeală etc. ca, în

timpul funcţionării, să ajungă în interiorul mașinii prin secţiunea pistonului. Dacă pilitura și materialele similare se acumulează în secţiunea pistonului, curăţaţi-o întotdeauna înainte de utilizare.

17. Nu îndepărtaţi capacul frontal care va cauza răniri.

Ţineţi ferm corpul aparatului de partea superioară a carcasei frontale.

18. În timpul utilizării, apăsaţi ferm baza pe piesa de lucru.

19. Alegeţi o lamă de ferăstrău de lungime adecvată.

Ideal, lungimea care iese din baza lamei de ferăstrău, după scăderea cursei, trebuie să fi e mai mare decât materialul. Dacă tăiaţi o ţeavă mare, o bucat ă mare de cherestea etc., care depășesc capacitatea lamei, există riscul ca lama să intre în contact cu peretele interior al ţevii, al bucăţii de lemn etc., provocând daune. (Fig. 8)

20. Nu aplicaţi niciodată o presiune excesivă asupra lamei în

timp ce tăiaţi. In caz contrar lama se poate rupe.

21. Uneori motorul se poate bloca, în funcţie de combinaţia

de materiale de tăiat și lama folosită. Atunci când motorul se blochează opriţi imediat aparatul.

22. Fixaţi bine piesa de prelucrat înainte de tăiere. (Fig. 9)

23. La tăierea materialelor metalice, folosiţi un ulei de tăiere

adecvat (ulei de turbină etc.). Dacă nu utilizaţi ulei de tăiere lichid, aplicaţi vaselină pe piesa de prelucrat. Durata de viaţă a lamei de fi erăstrău poate scădea foarte mult dacă nu folosiţi ulei pentru tăiat.

24. La tăierea în arcuri de cerc cu rază mică înaintaţi cu

viteză redusă. O viteză prea mare poate duce la ruperea lamei.

25. Evitaţi tăierea în adâncime a materialelor metalice.

Aceasta poate deteriora cu ușurinţă lama.

26. Nu acţionaţi niciodată comutatorul pentru pornire având

vârful almei apăsat pe material. Dacă faceţi acest lucru, lama se poate deteriora ușor la contactul cu materialul.

27. Întotdeauna tăiaţi încet, ţinând ferm corpul aparatului.

Dacă aplicaţi o forţă excesivă în timpul operaţiunii de tăiere, lama se poate deteriora foarte ușor.

28. Folosirea acumulatorului în mediu rece (sub 0 grade

Celsius) poate, uneori, să aibă ca efect slăbirea cuplului de strângere și reducerea capacităţii de lucru. Acesta este un fenomen temporar și se va reveni la normal după ce acumulatorul se încălzește.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu-ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească. După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a gener ării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf. ○ Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţ i cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi. 0000BookCR18DSL.indb1230000BookCR18DSL.indb123 2022/02/0216:03:342022/02/0216:03:34124 Română

8. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu v ă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel și cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. CR18DSL: Fierastrau sabie cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Viteză la mers în gol Pornire Oprire Deconectaţi acumulatorul Comutator de blocare Comutator de deblocare Capacitate acumulator Întrerupător indicator de încărcare a acumulatorului Acumulatorul este aproape descărcat. Încărcaţi acumulatorul cât mai curând. Acumulatorul este pe jumătate descărcat. Acumulatorul este încărcat destul. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine și accesoriile enumerate la pagina 165. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII ○ Tăiere ţeavă și unghi oţel. ○ Tăiere diverse tipuri de cherestea. ○ Tăiere tablă oţel moale, tablă aluminiu și tablă cupru. ○ Tăiere rășini sintetice, ca rășina de fenol și vinil clorid. SPECIFICAŢII Model CR18DSL Tensiune de alimentare 18 V Viteză fără sarcină 0 – 2100 min

Cursă 28 mm Capacitate Ţeavă oţel moale Diametru exterior 90 mm Ţeavă VC Diametru exterior 90 mm Lemn Grosime 90 mm Tablă oţel moale Grosime 10 mm Greutate * 3,3 ― 3,9 kg

• În conformitate cu Procedura EPTA 01/2014 În funcţie de acumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. 0000BookCR18DSL.indb1240000BookCR18DSL.indb124 2022/02/0216:03:342022/02/0216:03:34125 Română ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi cablul de alimentare al încărcătorului la

priză. Când conectaţi ștecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă). PRECAUŢIE Nu folosiţi cablul de alimentare dacă este deteriorat. Duceţi-l imediat la reparat.

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 2.

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) ● Semnifi caţiilelămpii indicatoare Semnifi caţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile lămpii indicatoare Lampă de control (roșie) Înainte de încărcare Clipește Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) În timpul încărcării Luminează Luminează în mod continuu La încărcare completă Clipește Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Așteptare supraîncălzire Clipește Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răcește) Încărcarea nu se poate efectua Clipește Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) Defecţiune la acumulator sau la încărcător ● Referitor la temperaturile și timpul de încărcare a acumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2. Tabelul 2 Încărcător Acumulator UC18YFSL Tensiune de încărcare V 14,4 – 18 Greutate kg 0,5 Temperaturi la care acumulatorul poate fi reîncărcat 0oC – 50oC Timp încărcare pentru acumulator de capacitate, aprox. (La 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Număr celule acumulator 4 – 10 NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare.

4. Deconectaţi ștecărul de la priză.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător și apoi depozitaţi-l. PRECAUŢIE ○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine și îndepărtaţi-le. În cazul în care nu există corpuri străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat a fost scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător. 0000BookCR18DSL.indb1250000BookCR18DSL.indb125 2022/02/0216:03:342022/02/0216:03:34126 Română

ASAMBLARE ȘI OPERARE

Acţiune Figură Pagină Scoaterea și introducerea acumulatorului

Îndepărtarea unei lame rupte 4

Întreţinerea și inspecţia la montarea lamei fi erăstrăului

Operarea comutatorului 7

Selectaţi o lamă de fi erăstrău de lungime corespunzătoare

Fixarea materialelor care urmează să fi e tăiate

Indicator încărcare acumulator 11

Verifi carea și înlocuirea periilor de cărbune

Selectarea accesoriilor ― 169 ALEGEREA LAMELOR Pentru a asigura o efi cienţă maximă a lucrului și rezultate bune, este foarte important să alegeţi lama care se potrivește cel mai bine tipului de material de tăiat și grosimii acestuia. Numărul lamei este gravat în apropierea părţii de fi xare a fi ecărei lame în parte. Selectaţi lamele corespunzătoare consultând Tabelul 3-5. Tabelul 3: Lame HCS Lama nr. Utilizare Grosime (mm) Nr. 2 Pentru tăierea ţevilor din oţel cu un diametru mai mic de 30 mm 2,5 – 6 Nr. 3 Pentru tăierea ţevilor din oţel cu un diametru mai mic de 30 mm Sub 3,5 Nr. 4 Pentru tăierea și degroșarea cherestelei 50 – 70 Nr. 5 Pentru tăierea și degroșarea cherestelei Sub 30 Nr. 8 Pentru tăierea ţevilor din clorură de vinil cu un diametru mai mic de 100 mm. 2,5 – 15 Pentru tăierea și degroșarea cherestelei Sub 100 Nr. 9 Pentru tăierea ţevilor din oţel moale cu un diametru mai mic de 100 mm, atunci când se folosește ghidaj pentru tăiere. 2,5 – 6 Nr. 95 Pentru tăierea ţevilor din oţel inoxidabil cu un diametru mai mic de 100 mm. Sub 2,5 Nr. 96 Pentru tăierea ţevilor din oţel inoxidabil cu un diametru mai mic de 30 mm. Sub 2,5 Tabelul 4: Lame BI - METAL Lama nr. Utilizare Grosime (mm) Nr. 101 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 60 mm 2,5 – 6 Nr. 102 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 100 mm 2,5 – 6 Nr. 103 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 60 mm 2,5 – 6 Nr. 104 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 100 mm 2,5 – 6 Nr. 107 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 60 mm Sub 3,5 Nr. 108 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 100 mm Sub 3,5 Nr. 109 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 60 mm 2,5 – 6 Nr. 110 Pentru tăierea ţevilor din oţel și din oţel inoxidabil cu un diametru exterior mai mic de 100 mm 2,5 – 6 Nr. 121 Pentru tăierea și degroșarea cherestelei

Nr. 131 Pentru tăierea și degroșarea cherestelei

Nr. 132 Pentru tăierea și degroșarea cherestelei

Tabelul 5: Alegerea lamelor pentru alte materiale Material de tăiat Calitatea materialului Grosime (mm) Lama nr. Placă din fi er Placă din oţel moale 2,5 – 10 Nr. 2, 101, 102, 103, 104, 109, 110, 131 Sub 3,5 Nr. 3, 107,

Metal neferos Aluminiu, Cupru și Alamă 5 – 20 Nr. 2, 101, 102, 103, 104, 109, 110, 131

Rășină sintetică Rășină fenolică, Rășină melaminică etc. 10 – 50 Nr. 2, 4, 101, 102, 103, 104, 131, 132 5 – 30 Nr. 3, 5, 8, 107, 108, 109,

Clorură de vinil, Rășină acrilică etc. 10 – 60 Nr. 2, 4, 101, 102, 103, 104, 131, 132 5 – 30 Nr. 3, 5, 8, 107, 108, 109,

ÎNTREŢINERE ȘI VERIFICARE

PRECAUŢIE Asiguraţi-vă că aţi oprit comutatorul și aţi îndepărtat acumulatorul înainte de întreţinere și inspecţie.

1. Verifi carea lamelor

Continuarea utilizări unei lame tocite sau deteriorate va avea ca rezultat scăderea efi cienţei de tăiere și poate duce la suprasolicitarea motorului. Înlocuiţi lama cu una nouă imediat ce observaţi o tocire excesivă.

2. Inspectarea șuruburilor de asamblare

Inspectaţi cu regularitate toate șuruburile de asamblare și asiguraţi-vă că sunt fi xate corespunzător. Dacă există șuruburi care sunt slăbite, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri grave.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina ș i/sau să nu o udaţi cu ulei sau apă.

4. Inspectarea periilor de cărbune (Fig. 12)

Motorul utilizează perii de cărbune, care sunt elemente consumabile. Deoarece uzura excesivă a periilor de cărbune poate provoca funcţionarea necorespunzătoare a motorului, atunci când periile de cărbune ajung la limita de uzură înlocuiţi-le cu unele noi ⓐ. În plus, menţineţi curăţenia periilor de cărbune și asiguraţi-vă că acestea glisează liber în suporturile de perie. NOTĂ La înlocuirea periilor de cărbune folosiţi Periile de Cărbune HiKOKI Cod Nr. 999068.

5. Înlocuirea periilor de cărbune (Fig. 12)

Scoateţi peria de cărbune prin îndepărtarea capacului periei și apoi prin prinderea protuberanţei periei de cărbune cu o șurubelniţă cu cap plat etc. La instalarea periei de cărbune, alegeţi direcţia astfel încât cuiul ⓑ acesteia să corespundă cu porţiunea de contact ⓒ a tubului periei. Apoi apăsaţi-l înăuntru cu degetul. La fi nal, montaţi capacul periei. PRECAUŢIE Asiguraţi-vă că aţi introdus cuiul periei de cărbune în porţiunea de contact a tubului periei. (Puteţi introduce oricare din cele două cuie furnizate). Fiţi foarte atenţi, deoarece orice greșeală la această operaţiune poate duce la deformarea cuiului periei de cărbune și poate provoca deteriorarea rapidă a motorului.

6. Curăţarea exteriorului

Când scula electrică este murdară, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţ i, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică într-un loc în care temperatura este sub 40 °C și nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele

ţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normală. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 96 dB (A) Nivelul măsurat al presiunii sonore ponderate A: 85 dB (A) Incertitudine K: 5 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Tăiere scânduri: Valoare emisie vibraţii
