BRUKSANVISNING CR 18DSL HiKOKI

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO ○ O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. ○ Identifi car as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho). NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 0000BookCR18DSL.indb540000BookCR18DSL.indb54 2022/02/0216:03:262022/02/0216:03:2655 Svenska c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror. h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper. En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

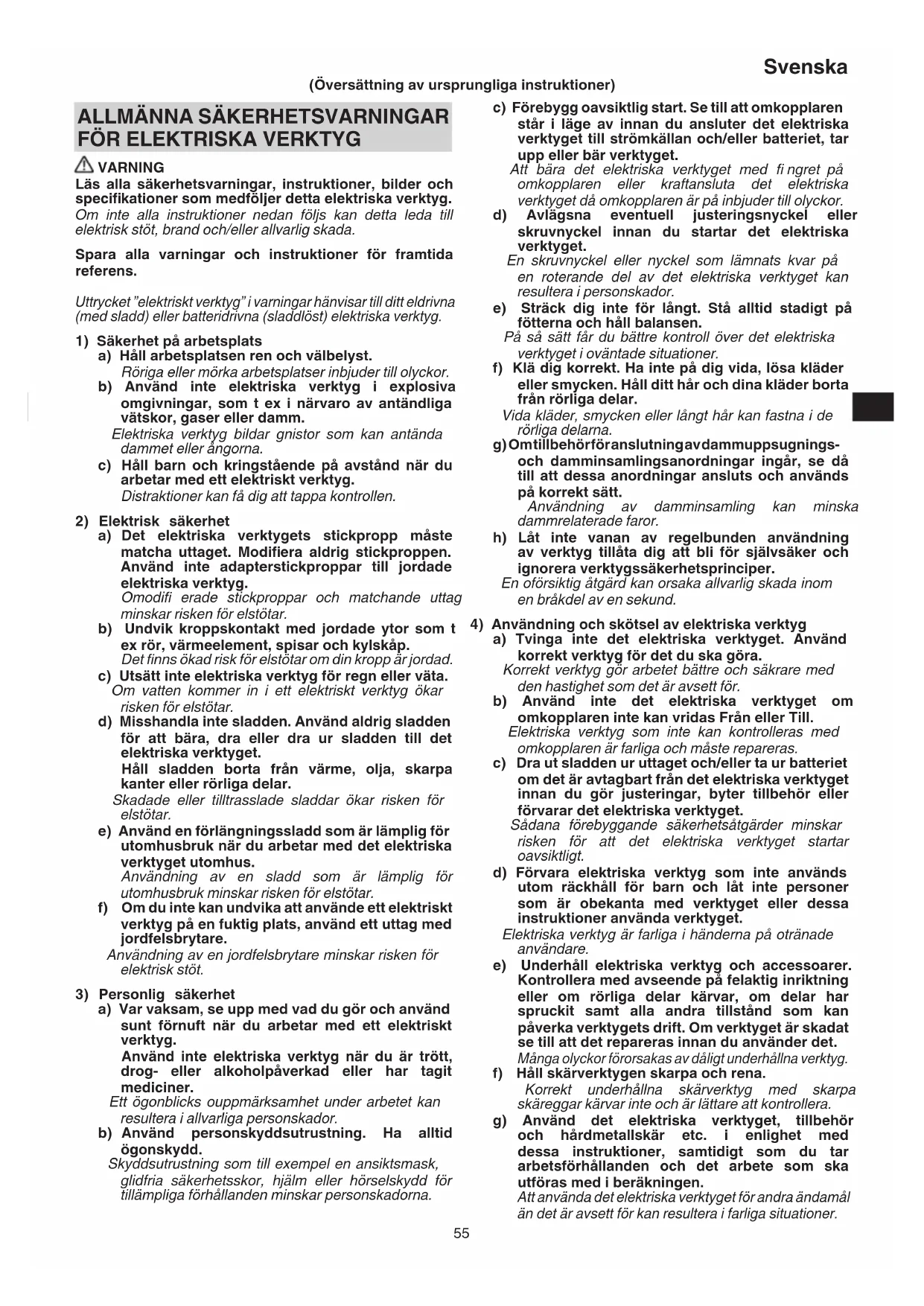

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 0000BookCR18DSL.indb550000BookCR18DSL.indb55 2022/02/0216:03:262022/02/0216:03:2656 Svenska h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada. f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska. b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

1. Håll i elverktygets isolerade greppytor när du utför

arbeten under vilka skärtillbehöret riskerar att komma i kontakt med dolda sladdar. Om skärtillbehöret kommer i kontakt med en strömförande sladd kan detta göra frilagda metalldelar av elverktyget strömförande och ge dig en elstöt.

2. Använd tvingar eller annat praktiskt för att säkra

och stödja arbetsstycket på ett stabilt underlag. Att hålla arbetsstycket med handen eller mot kroppen gör det instabilt och kan leda till förlorad kontroll. YTTERLIGARE SÄKERHETSVARNINGAR

1. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

2. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

3. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

4. Kasta inte batteriet i öppen eld. Om batteriet blir bränt

5. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

6. Se till att inga föremål eller främmande ämnen

hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

7. När borrhammaren används utan uppehåll, kan det

hända att borrhammaren blir överhettad, vilket leder till skada i motorn och omkopplaren. Den skall då lämnas i ca., 15 minuter så att den får kylas ned.

8. Använd öronskydd för att skydda din hörsel under

9. Fatta inte tag i borrskäret under arbetets gång eller

omedelbart efter slufört arbete så att du bränner dig, iom, att borskäret blir mycket hett.

10. Håll alltid stadigt i elverktygets handtag och främre kåpa

som visas i Bild 9 och Bild 10. Annars kan motkrafterna som skapas resultera i felaktig eller till och med farligt handhavande.

11. Ta loss batteriet från sågen eller ställ omkopplaren i låst

eller frånslaget läge, innan justering, byte av tillbehör eller förvaring av sågen påbörjas.

12. Montering och demontering av sågbladet

○ Du måste vara helt säker på att omkopplaren är avstängd och att batteriet har tagits ut för att förhindra olyckor. ○ Dra två eller tre gånger för hand i ryggen på sågbladet för att kontrollera att det sitter fast ordentligt. Om det klickar till och spaken fl yttar sig en aning när du drar i sågbladet, så betyder det att bladet är korrekt monterat (Bild 3). ○ Se till att hålla i ryggen på sågbladet för att dra i det. Om någon annan del av sågbladet hålls kan det lätt resultera i en olycka. ○ Om det avbrutna sågbladet är gömt inuti den lilla skåran i tryckkolven: haka tag i sågbladet med hjälp av spetsen på ett annat sågblad för att ta ut det avbrutna sågbladet (Bild 4). ○ Använd tryckluft eller en borste till att avlägsna sågspån, jord, sand, fukt o.s.v. efter att sticksågen använts, så att sågbladets monteringsmekanism kan arbeta smidigt. ○ Se till att smörjning runt sågbladshållaren utförs med jämna mellanrum enligt Bild 5. Använd skärvätska eller liknande med smörjande egenskaper. ○ Kontinuerligt bruk av verktyget utan rengöring och smörjning av området för montering av sågbladet kan resultera i glapphet i spakrörelsen på grund av sågdamm och sågspån som ansamlas. Om det skulle vara fallet, dra då gummikåpan som sitter på spaken i den riktningen som pilen visar i Bild 5 och ta bort gummikåpan från spaken. Använd därefter tryckluft eller dylikt för att rengöra insidan av sågbladshållaren och applicera sedan lämpligt mängd smörjmedel. Gummikåpan sätts tillbaka genom att viss kraft brukas när den trycks fast på spaken. Försäkra dig samtidigt om att det inte fi nns något avstånd mellan sågbladshållaren och gummikåpan, och kontrollera dessutom att området där sågbladet är monterat fungerar utan problem. 0000BookCR18DSL.indb560000BookCR18DSL.indb56 2022/02/0216:03:272022/02/0216:03:2757 Svenska ○ Använd inga sågblad med ett utslitet sågbladshål. I annat fall kan sågbladet lossna och orsaka personskador.

13. När fotplattan ställs in, var noga med att strömbrytaren

är avslagen och batteriet är borttaget för att undvika olyckor.

14. Kontrollera att batteriets isättning i verktyget har skett

på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.

15. Bär inte sticksågen med fi ngrarna på avtryckaren,

eftersom det kan resultera i en oförutsedd olycka till följd av plötslig motorstart.

16. Var noga med att inte låta sågspån, jord, fukt o.s.v. tränga

in i maskinen genom tryckkolvsdelen under pågående sågning. Rengör alltid sticksågen före användning, om sågspån eller annat ansamlats i tryckkolvsdelen.

17. Den främre skyddskåpan får inte tas bort eftersom det

kan orsaka en olycka. Håll alltid maskinen genom att greppa tag i överdelen på den främre skyddskåpan.

18. Tryck fotplattan stadigt mot arbetsstycket under

19. Välj ett sågblad av så passande längd som möjligt.

Idealet är att den del av sågbladet som sticker ut från sågfoten, medan sågbladet vid sågning befi nner sig längst in i maskinen, är längre än tjockleken på det arbetsstycke som ska sågas . Vid sågning av ett kraftigt rör, ett stort träblock o.s.v., vars tjocklek överstiger sågbladets räckvidd, kan det hända att bladet kommer i kontakt med arbetsstyckets innervägg och skadas (Bild 8).

20. Utsätt aldrig sågbladet för orimlig påfrestning vid

sågning, eftersom sågbladet då lätt kan gå av.

21. Beroende på kombinationen av det material som ska

sågas och det sågblad som används kan det ibland hända att motorn låser sig. Slå genast av motorn om den har låst sig.

22. Spänn fast ett arbetsstycke ordentligt före sågning

23. Använd lämplig maskinolja (t.ex. turbinolja) vid sågning i

metall. Fetta in arbetsstycket, om inte fl ytande maskinolja används. Sågbladets livslängd förkortas markant, om inte maskinolja används.

24. Arbeta långsamt vid sågning med snäva cirkelformade

rörelser. För snabba rörelser kan leda till att sågbladet går av. 25 Undvik instickssågning i metall, eftersom det lätt kan leda till att sågbladet skadas. 26 Tryck aldrig in avtryckaren med spetsen på sågbladet pressat mot arbetsstycket, eftersom det lätt kan leda till att sågbladet skadas samtidigt som det stöter emot arbetsstycket. 27 Var mycket noga med att hålla i sticksågen ordentligt och att såga långsamt. Sågbladet kan lätt skadas, om det vid sågning utsätts för orimlig påfrestning.

28. Användning av batteri under kalla förhållanden (kallare

än 0°C) kan ibland resultera i svagare sågmoment och nedsatt arbetsförmåga. Detta är emellertid ett temporärt fenomen, som kommer att återgå till normalt tillstånd när batteriet blir uppvärmt.

FÖRSIKTIGHETSÅTGÄRDER FÖR

LITIUMJONBATTERI För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

○ Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. 0000BookCR18DSL.indb570000BookCR18DSL.indb57 2022/02/0216:03:272022/02/0216:03:2758 Svenska VARNING Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar. ○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket. ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn. SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. CR18DSL: Batteridriven sticksåg Användaren måste läsa bruksanvisningen för att minska risken för personskador. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Hastighet utan belastning Slå PÅ Slå AV Koppla loss batteriet Brytare låst Brytare upplåst Batterikapacitet Indikatorknapp för återstående batteri Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt Hälften av batteriets energi är förbrukad. Det fi nns tillräckligt med energi kvar i batteriet. STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 165. Standardtillbehören kan ändras utan föregående meddelande.

○ Sågning av rör och vinkelstål ○ Sågning av timmer ○ Sågning av mjuk kolstålsplåt, aluminiumplåt och kopparplåt ○ Sågning av plastmaterial, som t.ex. fenolharts och vinylklorid TEKNISKA DATA Modell CR18DSL Spänning 18 V Tomgångsvarvtal 0 – 2100 min

Slaglängd 28 mm Skäreff ekt Rör av mjukt kolstål Yttre diam. 90 mm Vinylkloridrör Yttre diam. 90 mm Trä Djup 90 mm Mjukt kolstål Tjocklek 10 mm Vikt * 3,3 ― 3,9 kg

• Enligt EPTA-Procedur 01/2014 Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL36B18. ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren. FÖRSIKTIGT Använd inte elkablar om de är skadade. Se till att få de reparerade omedelbart.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 2.

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1) ● Signallampans indikationer Signallampans indikationer visas i Tabell 1, i enlighet med statusen hos laddaren eller det laddningsbara batteriet. 0000BookCR18DSL.indb580000BookCR18DSL.indb58 2022/02/0216:03:272022/02/0216:03:2759 Svenska Tabell 1 Signallampans indikationer Signallampa (röd) Före laddning Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Under pågående laddning Lyser Lyser ihållande Laddningen fullbordad Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Överhettad, standby Blinkar Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Går inte att ladda Flimrar Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren ● Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2

Tabell 2 Laddare Batteri UC18YFSL Laddningsspänning V 14,4 – 18 Vikt kg 0,5 Temperaturer vid vilka batterierna kan laddas 0oC – 50oC Laddningstid för batterikapacitet, ca. (vid 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Antal battericeller 4 – 10 ANMÄRKNING Laddningstiden kan variera beroende på temperaturen och nätspänningen.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. FÖRSIKTIGT ○ Om batteriet laddas när det är varmt efter att ha legat i direkt solljus eller då det använts nyligen lyser laddarens signallampa i 1 sekund och släcks i 0,5 sekunder (avstängd i 0,5 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda. ○ När signallampan fl imrar (med 0,2-sekunders intervaller) ska batteriets isättningsöppning kontrolleras för främmande föremål som i så fall måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ Vänta minst 3 sekunder innan du sätter i batteriet igen för att fortsätta laddningen, eftersom det tar ungefär 3 sekunder för den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Om batteriet sätts i igen inom 3 sekunder kanske det inte laddas korrekt.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Borttagning och isättning av batteri 1

Ta bort ett trasigt sågblad 4

Underhåll och inspektion av sågbladets monteringsmekanism

Inställning av fotplatta 6

Välj ett sågblad med lämplig längd 8

Gör fast materialen som ska sågas 9

Indikator för återstående batteri 11

Kontroll och byte av kolborste 12

För att garantera bästa möjliga eff ektivitet och arbetsresultat är det ytterst viktigt att välja det sågblad som är lämpligast för typen och tjockleken på det material som ska sågas. Sågbladets nummer är ingraverat på infattningssidan på varje blad. Välj ett lämpligt sågblad enligt anvisningarna i Tabell 3-5. 0000BookCR18DSL.indb590000BookCR18DSL.indb59 2022/02/0216:03:272022/02/0216:03:2760 Svenska Tabell 3: HCS Sågblad Bladnr. Användning Tjocklek (mm) Nr. 2 För sågning av stålrör vilkas diam. inte överstiger 30 mm 2,5 – 6 Nr. 3 För sågning av stålrör vilkas diam. inte överskrider 30 mm Under 3,5 Nr. 4 För sågning och grovsågning av trä 50 – 70 Nr. 5 För sågning och grovsågning av trä Under 30 Nr. 8 För sågning av vinylkloridrör vilkas diam. inte överstiger 100 mm 2,5 – 15 För sågning och grovsågning av trä Under 100 Nr. 9 För sågning av rör, tillverkade av mjukt kolstål, vilkas diam. inte överstiger 100 mm, när anslaget används 2,5 – 6 Nr. 95 For sågning av rostfria stålrör, viklas diam. inte överstiger 100 mm Under 2,5 Nr. 96 For sågning av rostfria stålrör, vilkas diam. inte överstiger 30 mm Under 2,5 Tabell 4: Sågblad av bimetall Bladnr. Användning Tjocklek (mm) Nr. 101 För sågning av rostfria stålrör med en yttre diameter på under 60 mm 2,5 – 6 Nr. 102 För sågning av rostfria stålrör med en yttre diameter på under 100 mm 2,5– 6 Nr. 103 För sågning av rostfria stålrör med en yttre diameter på under 60 mm 2,5– 6 Nr. 104 För sågning av rostfria stålrör med en yttre diameter på under 100 mm 2,5 – 6 Nr. 107 För sågning av rostfria stålrör med en yttre diameter på under 60 mm Under 3,5 Nr. 108 För sågning av rostfria stålrör med en yttre diameter på under 100 mm Under 3,5 Nr. 109 För sågning av rostfria stålrör med en yttre diameter på under 60 mm 2,5 – 6 Nr. 110 För sågning av rostfria stålrör med en yttre diameter på under 100 mm 2,5 – 6 Nr. 121 För sågning och grovbearbetning av timmer

Nr. 131 För sågning och grovbearbetning av timmer

Nr. 132 För sågning och grovbearbetning av timmer

Tabell 5: Val av sågblad för andra material Material som ska sågas Materiale- genskaper Thickness (mm) Bladnr. Järnplåt Mjuk kolstålplåt 2,5 – 10 Nr. 2, 101, 102, 103, 104, 109, 110, 131 Under 3,5 Nr. 3, 107,

Ickejärn- metall Aluminium, koppar och mässing 5 – 20 Nr. 2, 101, 102, 103, 104, 109, 110, 131

FÖRSIKTIGT Var noga med att stänga av strömbrytaren och ta bort batteriet före underhåll och inspektion.

1. Kontroll av sågblad

Fortsatt användning av ett slött eller skadat sågblad minskar sågningseff ektiviteten och kan också överbelasta motorn. Byt ut bladet mot ett nytt så snart det börjar bli för slitet.

2. Kontroll av monteringsskruvar

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna är lösa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Kontroll av kolborstar (Bild 12)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen ⓐ, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna. ANMÄRKNING Se till att använda en ny kolborste tillverkad av HiKOKI (kodnr 999068) vid byte av kolborste.

5. Byte av kolborste (Bild 12)

Ta ut den förbrukade kolborsten genom att först ta loss borsthylsan och sedan haka tag i utbuktningen på kolborsten med en vanlig skruvmejsel eller liknande. Vid montering av kolborsten, välj riktning så att kolborstens nagel ⓑ passar med kontaktdelen ⓒ hos borströret. Tryck sedan in den med ett fi nger. Slutligen, montera borsthuven. 0000BookCR18DSL.indb600000BookCR18DSL.indb60 2022/02/0216:03:272022/02/0216:03:2761 Svenska FÖRSIKTIGT Var mycket noga med att skjuta in nageln på kolborsten i kontaktdelen på borstmunstyckets utsida. (Välj en av de två naglar som fi nns tillgängliga.) Det är ytterst viktigt att detta görs på korrekt sätt. Felaktig montering kan resultera i att nageln på kolborsten deformeras, vilket i sin tur kan orsaka tidigt motorfel.

6. Rengöring av utsidan

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

Förvara elverktyget på ett ställe där temperaturen inte överstiger 40 °C och där inte barn kommer åt den. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 96 dB (A) Uppmätt A-vägd ljudtrycksnivå: 85 dB (A) Osäkerhet K: 5 dB (A). Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Såga brädor: Vibrationsavgivningsvärde a h, B = 13,0 m/s

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 0000BookCR18DSL.indb610000BookCR18DSL.indb61 2022/02/0216:03:272022/02/0216:03:2762 Dansk Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
