KÄYTTÖOHJE CR 18DSL HiKOKI

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookCR18DSL.indb750000BookCR18DSL.indb75 2022/02/0216:03:292022/02/0216:03:2976 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

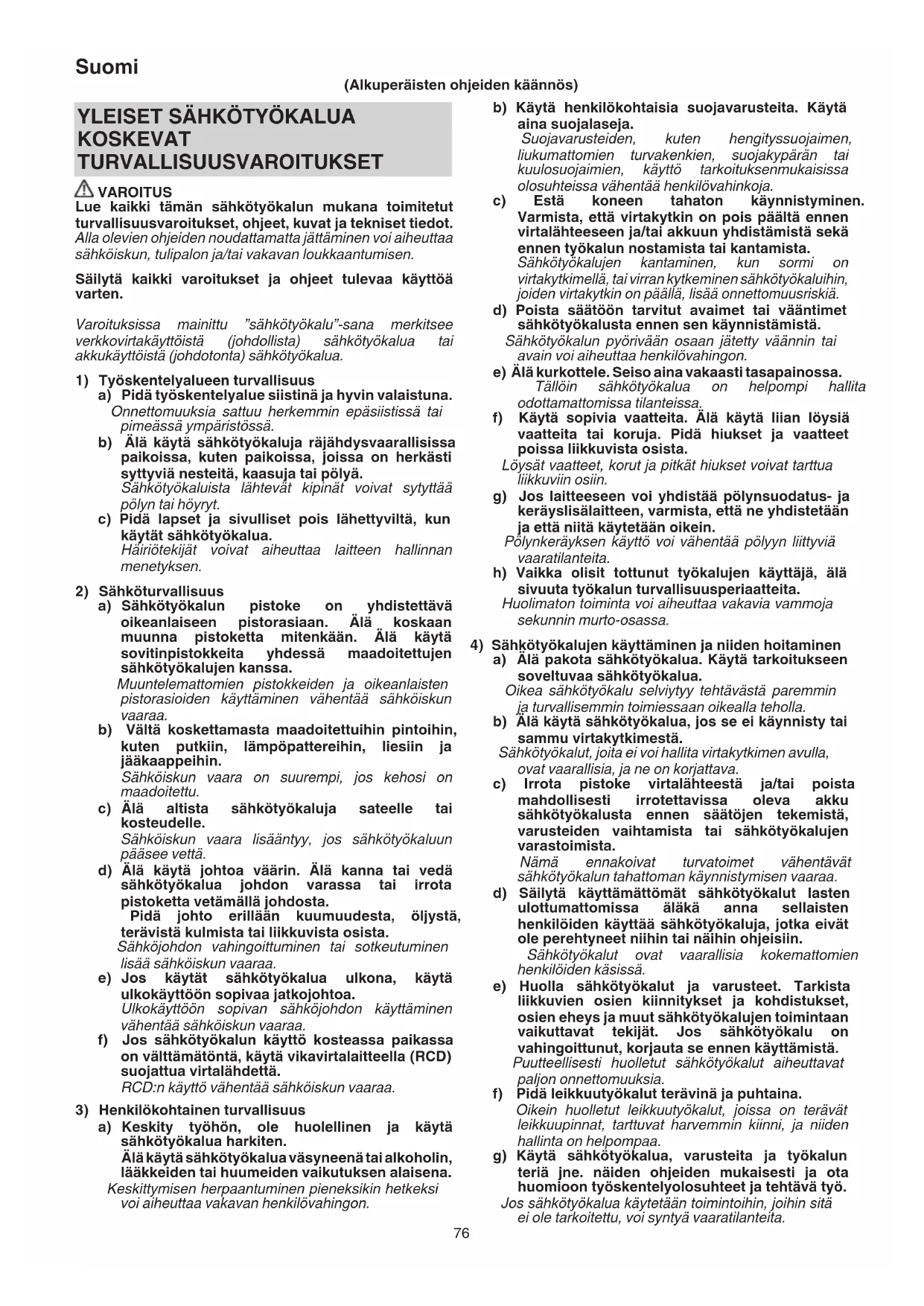

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookCR18DSL.indb760000BookCR18DSL.indb76 2022/02/0216:03:292022/02/0216:03:2977 Suomi h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130 °C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila- alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

1. Pidä sähkötyökalusta kiinni eristetyistä

tartuntapinnoista, kun teet työtä, jossa leikkauslisälaite voi osua piilossa oleviin sähköjohtoihin. Jännitteiseen johtoon osuvan leikkauslisälaitteen metalliosat voivat muuttua jännitteisiksi ja käyttäjä voi saada sähköiskun.

2. Käytä ruuvipuristinta tai muuta käytännöllistä tapaa

varmistaaksesi työkappaleen tukevan kiinnityksen alustaan. Työkappale ei ole vakaasti paikoillaan, jos pidät siitä kiinni kädellä tai tuet sitä vartaloasi vasten. Tämä voi johtaa hallinnan menettämiseen.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Älä koskaan pura akkua ja laturia.

3. Älä koskaan aiheuta akkuun oikosulkua. Akun

oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

4. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

5. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

6. Älä tunge laturin tuuletusrakoihin mitään. Jos laturin

tuuletusrakoihin asetetaan metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

7. Jos käytät laitetta taukoamatta, laite saattaa ylikuumeta,

mikä vahingoittaa moottoria ja kytkintä, anna laitteen levätä noin 15 minuutin ajan.

8. Käytä korvatulppia työkalua käyttäessäsi.

9. Äläkoske poranterään porauksen aikana tai välittömästi

sen päätyttyä. Poranterä kuumenee laiteen Käytön aikana ja terää koskeiminen saattaa aiheuttaa vakavan palovamman.

10. Pidä aina tukevasti kiinni sähkötyökalun rungon

kahvasta ja etusuojuksesta kuvan 9 ja kuvan 10 osoittamalla tavalla. Muuten tuotettu vastavoima voi johtaa virheelliseen ja jopa vaaralliseen toimintaan.

11. Ota paristo pois työkalusta tai säädä kytkin lukittuun tai

pois päältä olevaan asentoon ennen kuin teet mitään säätöjä, muutat lisävarusteita tai panet työkalun säilöön.

12. Terän kiinnittäminen ja irrottaminen

○ Pidä ehdottomasti kytkin pois päältä ja akku irrotettuna estääksesi onnettomuudet. ○ Tarkasta terästä pari kolme kertaa käsin vetämällä, että se on kiinnittynyt lujasti paikalleen. Kun vedät terästä, huomaat, että se on lujasti paikallaan, jos se napsahtaa ja vipu liikkuu hieman (kuva 3). ○ Kun vedät sahanterää, vedä sitä takaosasta. Voit loukkaantua, jos vedät sitä muusta kohdasta. ○ Jos rikkoutunut sahanterä on näkymättömissä pienessä lovessa, ota terästä kiinni toisella sahanterällä ja irrota se (kuva 4). ○ Puhalla käytön jälkeen sahauspöly, hiekka, kosteus jne. pois ilmalla tai harjaa ne pois harjalla tms. jotta saadaan varmistettua sahanterän asennuskannan vakaa toiminta. ○ Kuten kuvassa 5 on näytetty, voitele terän pidin säännöllisesti käyttämällä leikkausnestettä ym. ○ Työkalun jatkuva käyttö puhdistamatta ja voitelematta aluetta, johon sahanterä on asennettu, saattaa aiheuttaa vivun löysän liikkumisen johtuen kertyneestä sahanpölystä ja lastuista. Vedä tällöin vivussa olevaa kumisuojusta nuolen suuntaan kuvassa 5 näytetyllä tavalla ja irrota suojus vivusta. Puhdista sitten terän pitimen sisusta ilmalla tms. tavalla ja voitele riittävästi. Kumisuojus menee paikoilleen painamalla sitä lujasti vipua vasten. Varmista tällöin, että terän pitimen ja kumisuojuksen välissä ei ole tyhjää ja että alue, johon sahanterä on asennettu, toimii hyvin. ○ Älä käytä sellaista sahanterää, jonka teräaukko on kulunut. Sahanterä saattaa irrota, mistä voi olla seurauksena henkilövaurioita. 0000BookCR18DSL.indb770000BookCR18DSL.indb77 2022/02/0216:03:292022/02/0216:03:2978 Suomi

13. Kun säädät pohjan asentoa, pidä ehdottomasti

kytkin pois päältä ja akku irrotettuna välttääksesi onnettomuudet.

14. Varmista, että paristo on asetettu lujasti paikalleen. Jos

se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.

15. Älä kanna työkalua sormi kytkimellä. Äkillinen

käynnistyminen saattaa aiheuttaa tapaturmia.

16. Älä päästä sahauspölyä, hiekkaa, kosteutta jne.

laitteen sisään männän kautta toiminnan aikana. Jos sahauspölyä tms. kertyy mäntäosaan, puhdista lika pois ennen käyttöä.

17. Älä irrota etusuojusta, jotta et loukkaannu.

Pidä kiinni rungosta etukannen yläosasta.

18. Paina pohjaa käytön aikana lujasti työkappaletta vasten.

19. Valitse pituudeltaan sopivin sahanterä. Ihanteellisessa

tapauksessa sahanterän jalustasta iskumäärän vähentämisen jälkeen esiintyöntyvän pituuden tulisi olla suurempi kuin materiaali. Jos leikkaat suurta putkea, suurta puupalaa tms., joka ylittää terän leikkauskyvyn, terä saattaa koskettaa putken, puum tms. sisäseinää, mistä seuraa vaurioita (Kuva 8).

20. Älä käytä sahanterää väkisin. Terä saattaa helposti

21. Moottori saattaa lukkiutua riippuen leikattavasta

materiaalista ja käytetystä terästä. Jos moottori lukkiutuu, katkaise virta välittömästi.

22. Kiinnitä työstökappale lujasti ennen leikkausta (Kuva 9).

23. Kun leikkaat metallia, käytä sopivaa konesöljyä

(turbiiniöljyä tms.). Jos et käytä nestemäistä konesöljyä, voitele työstökappale. Sahanterän käyttöikä lyhenee huomattavasti, jos konesöljyä ei käytetä.

24. Pienennä syöttönopeutta, kun leikkaat materiaalia

pieniksi pyöreiksi kappaleiksi. Liian nopea syöttö saattaa rikkoa terän.

25. Vältä metallin uppoleikkausta. Se vahingoittaa helposti

26. Älä koskaan vedä kytkinlaukaisinta, kun sahanterän

kärki on painettu materiaalia vasten. Terä vahingoittuu helposti koskettaessaan materiaalia.

27. Leikkaa aina hitaasti pitämällä lujasti kiinni rungosta.

Jos sahanterään kohdistetaan liikaa voimaa leikkauksen aikana, terä vahingoittuu helposti.

28. Kun paristoa käytetään kylmissä olosuhteissa (alle

0°C), leikkausteho saattaa heiketä vähentäen täten työsuoritusten määrää. Tämä on kuitenkin ohimenevä ilmiö, ja tilanne palaa normaaliin, kun paristo lämpenee. LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuvirta loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden

päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavia materiaaleja, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. 0000BookCR18DSL.indb780000BookCR18DSL.indb78 2022/02/0216:03:292022/02/0216:03:2979 Suomi CR18DSL: Paristokäyttöinen lehtisaha Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

Tyhjäkäyntinopeus Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Irrota akku Kytkimen lukitus Kytkimen vapautus Akun kapasiteetti Jäljellä olevan latauksen merkkikytkin Akku on melkein tyhjä. Lataa akku mahdollisimman pian Akun lataus on puolillaan. Akussa on riittävästi virtaa. PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 165 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. SOVELLUKSET ○ Putken ja kulmateräksen sahaukseen. ○ Monenkaltaisen puutavaran katkaisuun. ○ Teräs-, alumiini- ja kuparilevyjen katkaisuun. ○ Muovien, kuten fenoolihartsin ja vinyylin sahaukseen. TEKNISET TIEDOT Malli CR18DSL Jännite 18 V Kuormittamaton nopeus 0 – 2100 min

Isku 28 mm Käyttöalueet Pehmeä teräsputki Ulkohalk. 90 mm Vinyylikuituputki Ulkohalk. 90 mm Puu Syvyys 90 mm Pehmeä teräslevy Paksuus 10 mm Paino * 3,3 ― 3,9 kg

• EPTA-menettelyn 01/2014 mukaisesti Riippuu liitetystä akusta. Raskain paino mitataan BSL36B18 mukaan. HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein). HUOMAUTUS Älä käytä sähköjohtoa, jos se on vaurioitunut. Korjauta se välittömästi.

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 2 mukaisesti

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on täysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1) ● Merkkivalon ilmoitukset Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset näkyvät taulukossa 1. Taulukko 1 Merkkivalon ilmoitukset Merkkivalo (punainen) Ennen latausta Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ladattaessa Palaa Palaa jatkuvasti Lataus valmis Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ylikuumentumisen aiheuttama valmiustila Vilkkuu Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy) Lataaminen ei onnistu Välkkyy Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) Akun tai laturin toimintahäiriö 0000BookCR18DSL.indb790000BookCR18DSL.indb79 2022/02/0216:03:292022/02/0216:03:2980 Suomi ● Tietoa akun lämpötiloista ja latausajasta. Lämpötilat ja latausaika näkyvät taulukossa 2. Taulukko 2 Laturi Akku UC18YFSL Latausjännite V 14,4 – 18 Paino kg 0,5 Lämpötilat, joissa akku voidaan ladata 0 oC – 50 oC Akun kapasiteetin arvioitu latausaika. (lämpötilassa 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Akkukennojen määrä 4 – 10 HUOMAA Latausaika vaihtelee riippuen lämpötilasta ja virtalähteen jännitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan. HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos merkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että laturilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen

Terän kiinnittäminen 3

Rikkoutuneen terän irrottaminen 4

Sahanterän kiinnikkeen huolto ja tarkastus

Valitse sopivan pituinen sahanterä 8

Leikattavien materiaalien kiinnittäminen

Hiiliharjan tarkistaminen ja vaihtaminen

TERIEN VALINTA Saavuttaaksesi parhaan mahdollisen työskentelytehon ja laadun on erittäin tärkeää valita sopivin mahdollinen terä huomioonottaen sahattava materiaali ja sen paksuus. Terän numero on kaiverrettu terän kiinnitysosan lähelle. Valitse sopivat terät käyttämällä apuna taulukkoa 3-5. Taulukko 3: HCS terät Tera nr. Käyttö Paksuus (mm) Nr. 2 Teräsputken sahaukseen (halk. alle 30 mm) 2,5 – 6 Nr. 3 Teräsputken sahaukseen (halk. alle 30 mm) Alle 3,5 Nr. 4 Puutavaran sahaukseen ja esikäsittelyyn 50 – 70 Nr. 5 Puutavaran sahaukseen ja esikäsittelyyn Alle 30 Nr. 8 Vinyyliputken sahaukseen (halk. alle 100 mm) 2,5 – 15 Puutavaran sahaukseen ja esikäsittelyyn Alle 100 Nr. 9 Tavallisen hiiliteräsputken sahaukseen, kun putken halkaisija on alle 100 mm ja kun käytetään katkaisuohjainta 2,5 – 6 Nr. 95 Ruostumattoman teräsputken sahaukseen, kun putken halkaisija on alle 100 mm Alle 2,5 Nr. 96 Ruostumattoman teräsputken sahaukseen, kun putken halkaisija on alle 30 mm Alle 2,5 0000BookCR18DSL.indb800000BookCR18DSL.indb80 2022/02/0216:03:292022/02/0216:03:2981 Suomi Taulukko 4: Kaksoismetalliterät Tera nr. Käyttö Paksuus (mm) Nr. 101 Ulkohalkaisijaltaan alle 60 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen 2,5 – 6 Nr. 102 Ulkohalkaisijaltaan alle 100 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen 2,5 – 6 Nr. 103 Ulkohalkaisijaltaan alle 60 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen 2,5 – 6 Nr. 104 Ulkohalkaisijaltaan alle 100 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen 2,5 – 6 Nr. 107 Ulkohalkaisijaltaan alle 60 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen Alle 3,5 Nr. 108 Ulkohalkaisijaltaan alle 100 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen Alle 3,5 Nr. 109 Ulkohalkaisijaltaan alle 60 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen 2,5 – 6 Nr. 110 Ulkohalkaisijaltaan alle 100 mm teräksestä ja ruostumatto -masta teräksestä valmistettujen putkien leikkaukseen 2,5 – 6 Nr. 121 Leikkaukseen ja sahatavaran karkeaan työstöön

Nr. 131 Leikkaukseen ja sahatavaran karkeaan työstöön

Nr. 132 Leikkaukseen ja sahatavaran karkeaan työstöön

Taulukko 5: Terien valinta muille materiaaleille Leikattava materiaali Materiaalin laatu Paksuus (mm) Tera nr. Teräslevy Valanta- teräslevy 2,5 – 10 Nr. 2, 101, 102, 103, 104, 109, 110, 131 Alle 3,5 Nr. 3, 107,

HUOMAUTUS Muista kytkeä kytkin pois päältä ja irrottaa akku ennen huoltoa ja tarkastusta.

Toistuva tylsän tai rikkinäisen terän käyttö heikentää sahauksen tehokkuutta ja saattaa aiheuttaa moottorin ylikuormitusta. Vaihda uusi terä heti kun huomaat liiallista kulumista.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Hiiliharjojen tarkistaminen (kuva 12)

Moottorissa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kulunut hiiliharja voi aiheuttaa moottorihäiriöitä, vaihda hiiliharja uuteen heti kun se on liian kulunut tai lähellä ”kulumisrajaa” ⓐ. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä. HUOMAA Kun hiiliharja vaihdetaan uuteen, käytä vain HiKOKI- hiiliharjaa, jonka koodinumero on 999068.

5. Hiiliharjojen vaihtaminen (kuva 12)

Ota hiiliharja pois poistamalla ensin harjan suojus ja tarttumalla sitten hiiliharjan ulkonevaan osaan litteäpäisellä ruuvimeisselillä tms. Kun asennat hiiliharjaa, valitse suunta siten, että hiiliharjan kynsi ⓑ yltää harjaputken ulkopuoliselle kosketusalueelle ⓒ. Paina se sitten sisään sormella. Asenna lopuksi harjan suojus. 0000BookCR18DSL.indb810000BookCR18DSL.indb81 2022/02/0216:03:302022/02/0216:03:3082 Suomi HUOMAUTUS Muista ehdottomasti asettaa hiiliharjan kynsi harjaputken ulkopuolella olevalle kosketusalueelle. (Voit asettaa kumman tahansa kahdesta toimitetusta kynnestä.) Ole varovainen, koska virheen tekeminen tässä toimenpiteessä voi johtaa hiiliharjan kynnen vaurioitumiseen, mikä saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

6. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

Säilytä sähkötyökalua lasten ulottumattomissa paikassa, jonka lämpötila on alle 40 °C. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä huomautus HiKOKIn langattomien sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata langattoman sähkötyökalumme turvallisuutta ja toimivuutta, jos sitä käytetään muun kuin määrittämämme akun kanssa tai jos akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen äänitehotaso: 96 dB (A) Mitattu A-painotteinen äänipainearvo: 85 dB (A) Epävarmuus K: 5 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä. Lautojen leikkaus: Värähtelyemissioarvo a h, B = 13,0 m/s

Epävarmuus K = 2,6 m/s

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookCR18DSL.indb820000BookCR18DSL.indb82 2022/02/0216:03:302022/02/0216:03:3083
