NÁVOD K OBSLUZE CR 18DSL HiKOKI

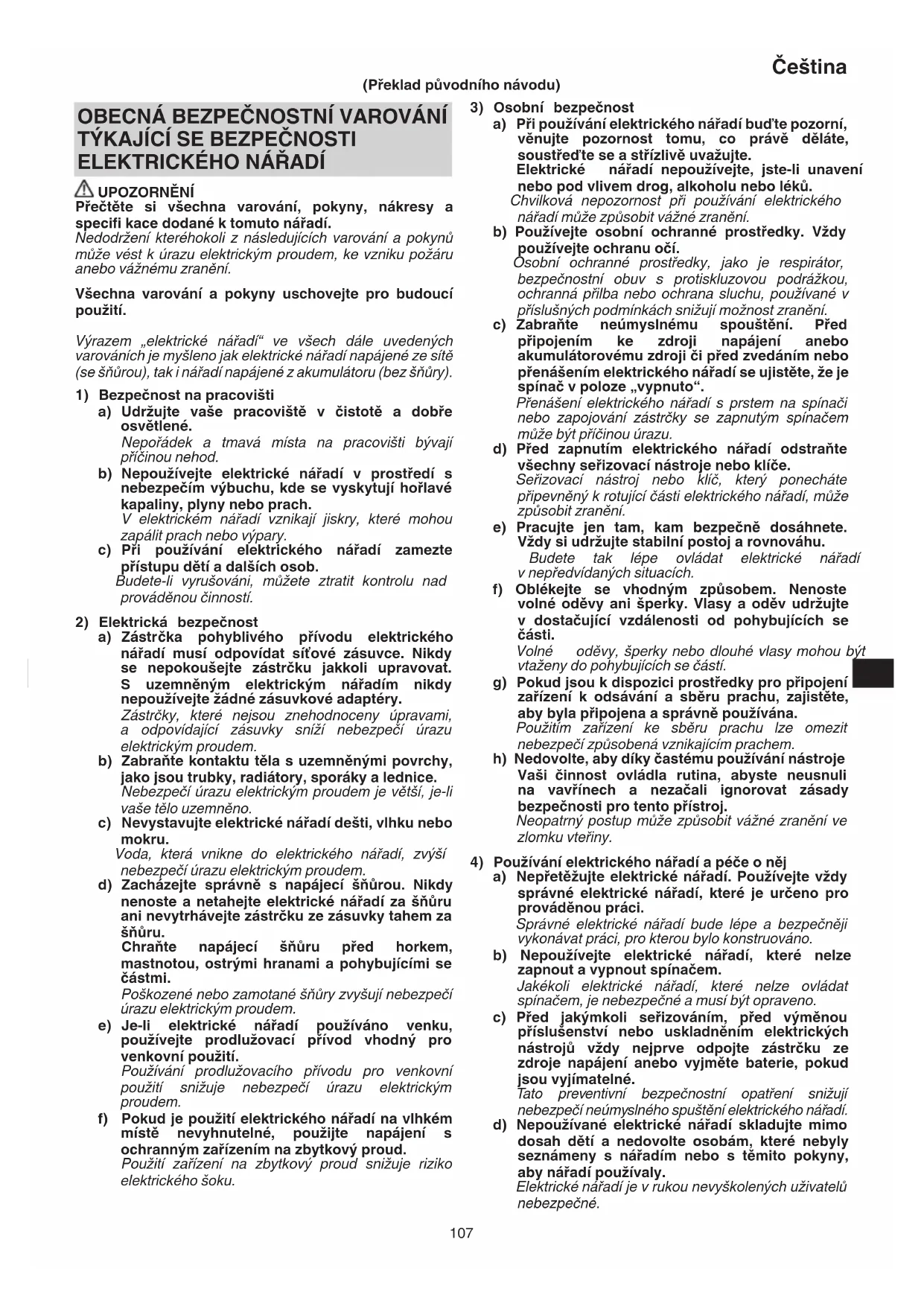

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích. f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem. h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj. Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nář adí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

UPOZORNĚNÍ Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí. Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástr čka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 0000BookCR18DSL.indb1070000BookCR18DSL.indb107 2022/02/0216:03:322022/02/0216:03:32108 Čeština e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím. f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím. h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny. Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifi kovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny. e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění. f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech. Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou. b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

1. Při práci, při které by kladivo mohlo přijít do

kontaktu se skrytými vodiči přidržujte elektrické nářadí za izolované úchopy. V případě kontaktu kladiva s vodičem pod napětím by mohly být pod napětím také nechráněné kovové části elektrického nářadí a mohlo by dojít ke zranění obsluhy elektrickým proudem.

2. Pomocí svorek nebo jiným praktickým způsobem

zajistěte a upevněte obrobek ke stabilní podložce. Přidržování obrobku rukou nebo tělem není dostatečně stabilní a může vést ke ztrátě vlády nad ním.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Zajistěte, aby do otvoru pro připojení dobíjecího

akumulátoru nevnikly cizí předměty nebo nečistoty.

2. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

3. Dobíjecí akumulátor nikdy nezkratujte. Zkrat akumulátoru

způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

4. Nevhazujte akumulátor do ohně. Akumulátor může

v takovém případě explodovat.

5. Jakmile akumulátor dosáhne konce životnosti a není

možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

Do větracích otvorů v nabíječce nevkládejte žádné předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.

7. Při nepřetržitém používání se může tento nástroj přehřát,

což může vést k poškození motoru a spínače. Nechte ho na cca 15 minut odpočinout.

8. Během používání nástroje noste ochranné ucpávky uší.

9. Během nebo bezprostředně po použití pilového kotouče

se ho nedotýkejte. Pilový kotouč se při použití zahřívá na vysokou teplotu a mohl by vám způsobit vážné popáleniny.

10. Elektrické nářadí vždy pevně držte za rukojeť a přední

kryt, jak je znázorněno na Obr. 9 a Obr. 10. V opačném případě může být vlivem vznikající protisíly práce s nářadím nepřesná, a dokonce nebezpečná.

11. Před prováděním jakéhokoli seřízení, výměnou

příslušenství nebo uskladněním nástroje vyjměte z nástroje akumulátor nebo umístěte spínač do zamčené nebo vypnuté polohy.

12. Montáž a demontáž břitu

○ Aby nedošlo k jakékoli nehodě, je nutné mít naprostou jistotu, že je vypínač vypnutý a baterie vyjmuta. ○ Zatáhněte dvakrát nebo třikrát rukou zadní část pilového listu a zkontrolujte, zda je list spolehlivě namontován. Při zatažení listu zjistíte, že list je náležitým způsobem namontován, když je při pohybu listu slyšitelné cvaknutí a páka se mírně pohne (Obr. 3). ○ Při zatažení pilového listu se ujistěte, že jej zatáhnete za zadní část. Zatažení za jiné části listu může způsobit zranění. 0000BookCR18DSL.indb1080000BookCR18DSL.indb108 2022/02/0216:03:322022/02/0216:03:32109 Čeština ○ Jestliže zlomený pilový listu je skryt v malé drážce, zachyťte zlomený list pomocí hrotu jiného listu a vyjměte jej (Obr. 4). ○ Po použití vyfoukejte piliny, zeminu, písek, vlhkost atd. pomocí tlakového vzduchu nebo je odstraňte pomocí kartáče apod., aby byla zaručena plynulá funkce upevnění listu. ○ Proveďte promazání v pravidelných intervalech pomocí řezné kapaliny apod. okolo držáku listu tak, jak je zobrazeno na Obr. 5. ○ Použití nářadí bez vyčištění a promazání prostoru upevnění pilového listu může způsobit váznutí pohybu páky v důsledku nashromážděných pilin a odřezků. Podle okolností zatlačte na pryžovou krytku na páce ve směru šipky tak, jak je znázorněno na Obr. 5 a vyjměte pryžovou krytku z páky. Poté vyčistěte vnitřní prostor držáku listu tlakovým vzduchem nebo podobnými prostředky a proveďte dostatečné promazání. Pryžovou krytku lze namontovat jejím silným zatlačením na páku. Současně se ujistěte, že mezi držákem listu a pryžovou krytkou není žádná mezera, a dále zajistěte, aby se pilový list mohl v montážním prostoru volně pohybovat. ○ Nepoužívejte pilový list s opot řebovaným otvorem listu. V opačném případě může dojít k uvolnění pilového listu, což může způsobit zranění.

13. Při nastavování základní pozice se ujistěte, že je spínač

vypnutý a baterie vyjmutá, aby se zabránilo jakýmkoliv nehodám.

14. Ujistěte se, že akumulátor je vložen pevně. Jestliže je

uvolněný, mohl by vypadnout a způsobit nehodu.

15. Nepřenášejte nářadí s prstem na vypínači. Náhlé

spuštění může způsobit nechtěné poranění.

16. Zajistěte, aby piliny, zemina, vlhkost atd. nemohly

během provozu vnikat do vnitřního prostoru nářadí přes plunžrovou část. Pokud se piliny apod. nashromáždí v plunžrové části, vždy tento prostor před použitím očistěte.

17. Neodstraňujte přední kryt; mohlo by dojít ke zranění.

Zajistěte, aby nářadí bylo při provozu k Vám obráceno horní částí předního krytu.

ěhem používání stiskněte základnu pevně proti obrobku.

19. Zvolte pilový list nejvhodnější délky. V ideálním případě

by měla být délka vyčnívající ze základní desky pilového listu po odečtení délky zdvihu větší než tloušťka materiálu. Pokud řežete velkou trubku, velký dřevěný špalek atd., které zvyšují řezný výkon listu, vzniká nebezpečí, že se list může dostat do styku s vnitřní stěnou trubky, dřeva atd. a může dojít k poškození listu (Obr. 8).

20. Nikdy nepoužívejte při řezání nepřiměřenou sílu na

pilový list. V tomto případě dojde snadno ke zlomení listu.

21. Motor se může někdy zaseknout. Závisí to na kombinaci

řezaného materiálu a pilového kotouče. Pokud se motor zasekne, okamžitě vypněte nástroj.

22. Před zahájením řezání upněte pevně řezaný materiál

23. Při řezání kovových materiál

ů použijte vhodný strojní olej (turbínový olej atd.). Pokud nepoužijete kapalný strojní olej, naneste na řezaný materiál tuk. Pokud nepoužíváte strojní olej, životnost pilového listu se podstatně zkrátí.

24. Snižte rychlost posuvu při řezání materiálu v malých

kruhových obloucích. Nepřiměřeně rychlý posuv může způsobit prasknutí listu.

25. Neprovádějte zapichovací řezání u kovových materiálů.

Může tím snadno dojít ke zlomení listu.

26. Nikdy nezapínejte vypínač, když hrot pilového listu je

přitlačen k řezanému materiálu. Jinak může snadno dojít při nárazu na materiál k poškození listu.

27. Zajistěte, aby řezání bylo pomalé, a držte nářadí pevně.

Pokud použijete při řezání nepřiměřenou sílu na pilový list, může snadno dojít k poškození listu.

28. Použití akumulátoru v chladných podmínkách (pod

0 stupňů Celsia) může někdy způsobit zeslabení utahovacího momentu a snížené množství práce. To je však dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje. UPOZORNĚNÍ TÝKAJÍCÍ SE LITHIUM-

IONTOVÝCH AKUMULÁTORŮ

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a

prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor obrácenou polaritou.

5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce

cigaretového zapalovače v automobilu.

6. Nepoužívejte akumulátor k jinému než určenému účelu.

7. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte akumulátor působení vysokých teplot nebo

vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V případě zjištění úniku nebo zápachu okamžitě zajistěte

bezpečnou vzdálenost od ohně.

10. Nepoužívejte na místech se silnou statickou elektřinou.

11. V případě úniku kapaliny, zápachu, vznikajícího tepla,

ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přesta ňte jej používat.

12. Akumulátor nepotápějte ani nenechte vniknout dovnitř

žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem. 0000BookCR18DSL.indb1090000BookCR18DSL.indb109 2022/02/0216:03:322022/02/0216:03:32110 Čeština UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane

do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. VAROVÁNÍ Pokud se vodivé cizí těleso dostane do svorky lithium- iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řiďte následujícími předpisy a řádně je dodržujte. ○ Neumisťujte vodivé úlomky, hřebíky a vodiče, například železné a mědě né dráty do krabice určené pro skladování. ○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory. SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. CR18DSL: Akku pîla ocaska Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Počet otáček při běhu naprázdno ZAPNUTÍ VYPNUTÍ Odpojte baterii Přepnout na zablokování Přeplout na odblokování Kapacita akumulátoru Spínač ukazatele zbývající kapacity akumulátoru Akumulátor je téměř vybitý. Dobijte co nejdříve akumulátor Zbývá polovina kapacity akumulátoru. Akumulátor je dostatečně nabitý.

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 165. Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ ○ Řezání trubky a úhelníku. ○ Řezání různých dřevěných prken. ○ Řezání desek z měkké oceli, hliníku a mědi. ○ Řezání syntetických pryskyřic, jako je např. fenolová pryskyřice a vinylchlorid. SPECIFIKACE Model CR18DSL Napětí 18 V Rychlost bez zatížení 0 – 2100 min

Zdvih 28 mm Kapacita Trubka z měkké oceli Vnější průměr 90 mm Trubka z vinylchloridu Vnější průměr 90 mm Dřevo Hloubka 90 mm Deska z měkké oceli Tloušťka 10 mm Váha * 3,3 ― 3,9 kg

• Podle EPTA 01/2014 Závisí na připojeném akumulátoru. Největší hmotnost byla naměřena s BSL36B18. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Zapojte síťový kabel nabíječky do elektrické

zásuvky. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu). UPOZORNĚNÍ Pokud je elektrický kabel poškozen, nepoužívejte jej. Okamžitě jej nechte opravit.

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 2. 0000BookCR18DSL.indb1100000BookCR18DSL.indb110 2022/02/0216:03:332022/02/0216:03:33111 Čeština Tabulka 1 Signalizace kontrolky Kontrolka (červená) Před nabíjením Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Během nabíjení Svítí Stále svítí Nabíjení dokončeno Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Pohotovostní režim při přehřátí Bliká Svítí 1 sekundu. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Akumulátor je přehřátý. Nelze nabíjet. (Nabíjení bude zahájeno po vystydnutí akumulátoru) Nelze nabíjet Bliká Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) Závada na akumulátoru nebo nabíječce ○ Pokud kontrolka bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený nabíječkou byl vyjmut, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.

Činnost Obrázek Strana Vyjmutí a vložení akumulátoru

Odstranění prasklého břitu 4

Údržba a kontrola upevnění břitu pily 5

Nastavení základny 6

Vyberte břit pily příslušné délky 8

Zajištění materiálů pro řezání 9

Ukazatel zbývající kapacity akumulátoru

Kontrola a výměna uhlíkových kartáčů 12

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně. Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1) ● Signalizace kontrolky Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1. ● Informace o teplotách a době nabíjení akumulátoru. Teploty a doba nabíjení jsou uvedeny v Tabulce 2. Tabulka 2 Nabíječka Akumulátor UC18YFSL Nabíjecí napětí V 14,4 – 18 Hmotnost kg 0,5 Rozmezí teplot pro nabíjení 0 oC – 50 oC Doba nabíjení pro kapacitu akumulátoru, přibl. (Při 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Počet článků akumulátoru 4 – 10 POZNÁMKA Doba nabíjení se může měnit v závislosti na teplotě a napětí napájecího zdroje.

4. Odpojte síťový kabel nabíječky ze zásuvky.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte. UPOZORNĚNÍ ○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se na 1 sekundu rozsvítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. 0000BookCR18DSL.indb1110000BookCR18DSL.indb111 2022/02/0216:03:332022/02/0216:03:33112 Čeština VOLBA LISTŮ Aby se zajistila maximální provozní účinnost a výsledky, je velmi důležité zvolit patřičný list, který je nejlépe vhodný pro typ a tloušťku materiálu určeného k řezání. Číslo břitu je vyryto na každém břitu v blízkosti místa připevňování. Vyberte vhodné břity podle Tabulka 3-5. Tabulka 3: Listy HCS List č. Použití Tloušťka Použití (mm) Č. 2 Pro řezání ocelových trubek s průměrem menším než 30 mm 2,5 – 6 Č. 3 Pro řezání ocelových trubek s průměrem menším než 30 mm Pod 3,5 Č. 4 Pro řezání a úběr prken 50 – 70 Č. 5 Pro řezání a úběr prken Pod 30 Č. 8 Pro řezání trubek z vinylchloridu s průměrem menším než 100 mm 2,5 – 15 Pro řezání a úběr prken Pod 100 Č. 9 Pro řezání trubek z měkké oceli s průměrem menším než 100 mm při použití vedení odřezání 2,5 – 6 Č. 95 Pro řezání trubek z nerezavějící oceli s průměrem menším než 100 mm Pod 2,5 Č. 96 Pro řezání trubek z nerezavějící oceli s průměrem menším než 30 mm Pod 2,5 Tabulka 4: DVOJKOVOVÉ listy List č. Použití Tloušťka Použití (mm) Č. 101 Pro řezání ocelových trubek a trubek z nerezavějící oceli s vnějším průměrem menším než 60 mm 2,5 – 6 Č. 102 Pro řezání ocelových trubek a trubek z nerezavějící oceli s vnějším průměrem menším než 100 mm 2,5 – 6 Č. 103 Pro řezání ocelových trubek a trubek z nerezavějící oceli s vnějším průměrem menším než 60 mm 2,5 – 6 Č. 104 Pro řezání ocelových trubek a trubek z nerezavějící oceli s vnějším průměrem menším než 100 mm 2,5 – 6 Č. 107 Pro řezání ocelových trubek a trubek z nerezavějící oceli s vnějším průměrem menším než 60 mm Pod 3,5 Č. 108 Για κοπή ατσαλιού και ανοξείδωτων σωλήνων μικρότερων των 100 mm σε εξωτερική διάμετρο Pod 3,5 Č. 109 Pro řezání ocelových trubek a trubek z nerezavějící oceli s vnějším průměrem menším než 60 mm 2,5 – 6 Č. 110 Pro řezání ocelových trubek a trubek z nerezavějící oceli s vnějším průměrem menším než 100 mm 2,5 – 6 Č. 121 Pro řezání a úběr prken 100 Č. 131 Pro řezání a úběr prken 100 Č. 132 Pro řezání a úběr prken 100 Tabulka 5: Volba listů pro ostatní materiály Řezaný materiál Kvalita materiálu Tloušťka Použití (mm) List č. Ocelová deska Deska z měkké oceli 2,5 – 10 Č. 2, 101, 102, 103, 104, 109, 110, 131 Pod 3,5 Č. 3, 107, 108 Neželezné kovy Hliník, měď a mosaz 5 – 20 Č. 2, 101, 102, 103, 104, 109, 110, 131

Pod 5 Č. 3, 107, 108 Syntetická pryskyřice Fenolová pryskyřice, melaminová pryskyřice atd. 10 – 50 Č. 2, 4, 101, 102, 103, 104, 131, 132 5 – 30 Č. 3, 5, 8, 107, 108, 109,

UPOZORNĚNÍ Před údržbou a kontrolou se ujistěte, že je spínač vypnut a baterie vyjmuta.

Používání tupého nebo poškozeného listu má za následek snížení účinnosti řezání a může způsobit přetížení motoru. Jakmile zjistíte nadměrné opotřebení listu, vyměňte jej za nový.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola uhlíkových kartáčů (obr. 12)

V motoru jsou použity uhlíkové kartáče, které podléhají opotřebení. Protože nadměrně opotřebený uhlíkový kartáč může způsobit špatný chod motoru, nahraďte uhlíkový kartáč novým, jakmile se opotřebuje nebo se přibližuje „mezi opotřebení“ ⓐ. Navíc vždy udržujte uhlíkové kartáč e čisté a zajistěte, aby hladce klouzaly v držácích kartáčů. POZNÁMKA Při výměně uhlíkového kartáče za nový se ujistěte, že používáte uhlíkový kartáč od HiKOKI, kódové číslo

5. Výměna uhlíkových kartáčů (obr. 12)

Nejprve sejměte krytku kartáče, vyjměte uhlíkový kartáč a poté zaháknete výběžek uhlíkového kartáče pomocí plochého šroubováku. Při nasazování uhlíkových kartáčů zvolte směr tak, aby se hřeb ⓑ uhlíkového kartáče shodoval s kontaktní částí ⓒ mimo trubici kartáče. Poté jej zatlačte prstem. Nakonec nasaďte krytku kartáče. 0000BookCR18DSL.indb1120000BookCR18DSL.indb112 2022/02/0216:03:332022/02/0216:03:33113 Čeština UPOZORNĚNÍ Musíte si být naprosto jistí, že jste zasunuli cvoček uhlíkového kartáče do kontaktní části vně trubice kartáče. (Můžete zasunout kterýkoli ze dvou přiložených cvočků.) Je nutno postupovat pečlivě, protože jakákoli chyba při této činnosti může způsobit deformaci hřebu uhlíkového kartáče a vadný chod motoru v počáteční fázi.

Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

Přístroj skladujte na místě s teplotou nižší než 40 °C a mimo dosah dětí. POZNÁMKA Skladování lithium-iontových akumulátorů Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 96 dB (A) Změřená vážená hladina akustického tlaku Α: 85 dB (A) Nejistota K: 5 dB (A). Používejte chrániče sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841. Řezání desek: Hodnota vibračních emisí a h, B = 13,0 m/s

12. Montáž a demontáž listu

ubezpečte, že je spínač vypnutý a batéria odstránená, aby sa predišlo nehodám.

14. Skontrolujte, či je batéria nainštalované pevne. Ak je

hoci len trochu uvoľnená, mohla by vypadnúť a spôsobiť nehodu.

15. Náradie neprenášajte s prstom na spínači. Náhle

22. Pred používaním dôkladne zaistite materiál. (Obr. 9)

25. Otvory nevyrezávajte do kovových materiálov. List sa

môže ľahko poškodiť.

26. Spúšťový spínač nikdy nestláčajte, kým je hrot pílového

4. Batériu nepoužívajte s opačnou polaritou.

nabíjanie, okamžite prestaňte s ďalším nabíjaním.

8. Batériu nevystavujte účinkom vysokých teplôt ani

Po pripojení zástrčky nabíjačky k zásuvke začne blikať kontrolka načerveno (v 1-sekundových intervaloch). UPOZORNENIE Elektrický kábel nepoužívajte, ak je poškodený. Okamžite ho dajte opraviť.

4. Odpojte napájací kábel nabíjačky zo zásuvky.

Do 5 Č. 3, 107, 108 Syntetická živica Fenolová živica, melaminová živica a pod. 10 – 50 Č. 2, 4, 101, 102, 103, 104, 131, 132 5 – 30 Č. 3, 5, 8, 107, 108, 109,

UPOZORNENIE Pred vykonaním údržby a kontroly sa uistite, či ste vypli spínač a vybrali batériu.

1. Kontrola nástroja

Odchýlka K = 2,6 m/s
