GEBRUIKSAANWIJZING CR 18DSL HiKOKI

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s. h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt. ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

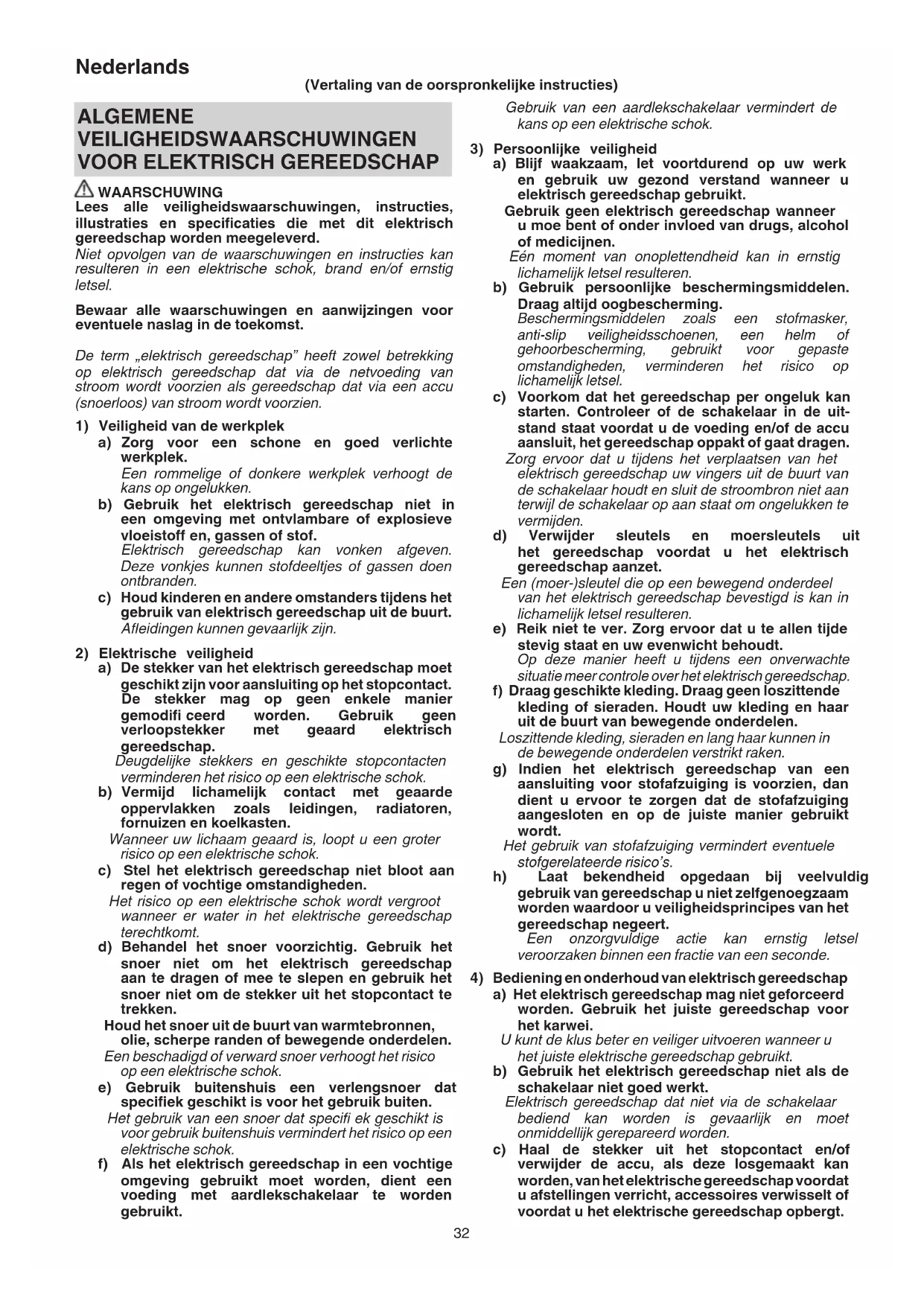

VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifi caties die met dit elektrisch gereedschap worden meegeleverd. Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt. (Vertaling van de oorspronkelijke instructies) 0000BookCR18DSL.indb320000BookCR18DSL.indb32 2022/02/0216:03:242022/02/0216:03:2433 Nederlands Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie. h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet. Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu. b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu’s. Het gebruik van andere accu’s kan letsel of brand veroorzaken. c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten. Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen. Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken. e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast. Beschadigde of aangepaste accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt. f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen. Blootstelling aan vuur of temperaturen boven de 130 °C kan een explosie veroorzaken. g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven. Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. b) Probeer beschadigde accu’s nooit te repareren. Onderhoud aan accu’s dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel. VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN SNOERLOZE SCHROBZAAGMACHINE

1. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij het snijtoebehoren in aanraking kan komen met verborgen bedrading. Als het snijtoebehoren een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

2. Gebruik klemmen of een andere praktische manier

om het werkstuk vast te maken aan een stabiel platform. Als u het werkstuk met de hand of tegen uw lichaam houdt, blijft het onstabiel en kan het leiden tot verlies van de controle. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Voorkom dat stof of vuil in de aansluitopening van de

3. Voorkom kortsluiting van de accu. Kortsluiten van de

accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.

4. Gooi de accu niet in het vuur. Een brandende accu kan

5. Breng de accu naar de winkel waar deze gekocht werd,

nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een accu die het eind van zijn levensduur heeft bereikt niet zomaar weg.

6. Steek nooit een voorwerp in de ventilatie-openingen van

de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader. 0000BookCR18DSL.indb330000BookCR18DSL.indb33 2022/02/0216:03:242022/02/0216:03:2434 Nederlands

7. Als u het apparaat kontinu gebruikt, kan het gebeuren

dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat in dat geval dan 15 minuten ongebruikt liggen.

8. Draag oordoppen tijdens werkzaamheden om uw

gehoor te beschermen.

9. Het blad gedurende of direct na het uit zetten NIET

aanraken. Het blad wordt in het gebruik erg heet en zou ernstige brandwonden kunnen veroorzaken.

10. Houd altijd de handgreep van de behuizing en de

voorkap van het gereedschap stevig vast zoals getoond in Afb. 9 en Afb. 10. Anders kan de reactiekracht leiden tot incorrecte en zelfs gevaarlijke situaties.

11. Verwijder de batterij van het gereedschap en zet de

schakelaar uit en vergrendeld voor u enige instellingen gaat verrichten, toebehoren monteert of demonteert, of het gereedschap opbergt.

12. Bevestigen en verwijderen van het mes

○ Zorg altijd dat de schakelaar uit staat en de accu verwijderd is om ongelukken te voorkomen. ○ Trek een paar keer aan het zaagblad om te controleren of het goed vast zit. Als u aan het zaagblad trekt, moet het klikken en de hendel moet een stukje bewegen als het zaagblad inderdaad goed gemonteerd is. (Afb. 3) ○ Trek alleen aan de rug van het zaagblad. Aanraken van andere delen van het zaagblad zal leiden tot letsel. ○ Als het restje van het gebroken zaagblad helemaal in de spleet zit, kunt u het proberen te pakken met de tip van een ander zaagblad en het zo naar buiten proberen te krijgen. (Afb. 4) ○ Verwijder zaagsel, grond, zand, vocht enz met luchtdruk of een borstel enz. zodat de zaagbladbevestiging soepel kan blijven functioneren. ○ Zoals u kunt zien op Afb. 5, dient u de bladhouder en de omliggende onderdelen regelmatig te smeren met een daartoe geschikt middel. ○ Als u het gereedschap blijft gebruiken zonder de plek waar het zaagblad zit schoon te maken of te smeren, is het mogelijk dat de hendel vanwege het opgehoopte zaagsel niet meer goed kan bewegen. In een dergelijk geval dient u de meegeleverde rubberdop over de hendel te trekken in de door de pijl op Afb. 5 aangegeven richting en de rubberdop van de hendel te verwijderen. Reinig vervolgens de binnenkant van de bladhouder met perslucht of iets dergelijks en zorg vol voldoende smering. De rubberdop moet stevig op de hendel gedrukt worden. Controleer hierbij of er geen speling zit tussen de bladhouder en de rubberdop en of deze spoepel kan bewegen in het hele traject waar het zaagblad normaal gesproken zou bewegen. ○ Gebruik geen zaagblad waarban het gat gesleten is. Hierdoor kan het zaagblad onverwacht los komen, hetgeen kan leiden tot persoonlijk letsel.

13. Zorg er bij het instellen van de uitgangspositie voor dat

de schakelaar altijd uit staat en de accu is verwijderd om enig ongeluk te voorkomen.

14. Zorg ervoor dat de batterij stevig geplaatst wordt. Indien

dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

15. Draag de machine niet met uw vinger aan de

trekkerschakelaar. Als de machine plotseling opstart, kan dat leiden tot onverwacht letsel.

16. Let er op dat er in het gebruik geen zaagsel, grond,

vocht enz. de machine binnen kunnen komen via het plunjerdeel. Als er zich daar zaagsel enz. opgehoopt heeft, dient u de machine schoon te maken voor gebruik.

17. Verwijder het voorpaneel niet, om letsel te voorkomen.

Houd de behuizing vast vanaf de bovenkant van de voor-afdekking.

18. Druk tijdens gebruik de basis stevig tegen het werkstuk.

19. Kies een zaagblad met een geschikte lengte. Het

zaagblad moet in de meest ingetrokken stand van de slag nog onder het te zagen materiaal uitsteken. Als u een grote pijp, een groot stuk hout enz. moet zagen die de maat van het zaagblad overschrijdt, dan bestaat het gevaar dat het zaagblad beschadigd raakt door contact met de binnenkant van de pijp of het hout enz. (Afb. 8)

20. Oefen geen onredelijk grote kracht uit op het zaagblad

terwijl u aan het zagen bent. Hierdoor kan het zaagblad gemakkelijk breken.

21. Het is mogelijk dat de motor soms vastloopt, afhankelijk

van de combinatie van het te zagen materiaal en het gebruikte zaagblad. Wanneer de motor vastloopt, dient u deze onmiddellijk uit te schakelen.

22. Zet uw werkstuk stevig vast voor u begint te zagen.

23. Gebruik een geschikte machine-olie (turbine-olie enz.)

wanneer u metalen gaat zagen. Doe vet op het werkstuk wanneer u geen vloeibare machine-olie kunt gebruiken. De levensduur van het zaagblad zal drastisch bekort worden als u geen machine-olie gebruikt.

24. Zaag langzamer wanneer u het materiaal in kleine

bochten moet zagen. Probeert u te snel te zagen, dan kan het zaagblad breken.

25. Probeer niet middenin metaal te beginnen met zagen.

Hierdoor kan het zaagblad gemakkelijk beschadigen.

26. Druk de trekkerschakelaar niet in terwijl de tip van het

zaagblad tegen het te zagen materiaal aan zit. Hierdoor kan het zaagblad tegen het materiaal aan stoten en beschadigd raken.

27. U moet langzaam zagen en de behuizing stevig vast

houden. Als u onredelijk veel kracht uitoefent op het zaagblad terwijl u aan het zagen bent, kan het zaagblad gemakkelijk beschadigd raken.

28. Het gebruik van de batterij bij lage temperaturen (onder

nul) kan soms een zwakker aantrekkoppel en slechtere werking van het gereedschap tot gevolg hebben. Dit is slechts tijdelijk en de werking zal weer normaal zijn als de batterij weer op normale temperatuur is.

OPMERKINGEN BIJ GEBRUIK

LITHIUM-ION BATTERIJ De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd. In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is.

De accu moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan

het zijn dat de accu niet meer werkt. In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen. 0000BookCR18DSL.indb340000BookCR18DSL.indb34 2022/02/0216:03:242022/02/0216:03:2435 Nederlands

1. Zorg ervoor dat er zich geen spaanders en stof op de

accu ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. ○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op het stopcontact of op

de sigarettenaansteker in een auto.

6. Gebruik de accu niet voor andere doeleinden dan de in

deze gebruiksaanwijzing genoemde.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

8. Zorg ervoor dat de accu niet te heet wordt of onder

te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

9. Houd de accu onmiddellijk uit de buurt van vuur nadat er

een lek of vieze geur is vastgesteld.

10. Gebruik de accu niet op een plek waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteontwikkeling,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

12. Dompel de batterij niet onder of laat geen vloeistoff en

erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet u

ze onmiddellijk goed wassen met schoon water, zoals kraanwater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper. WAARSCHUWING Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen ○ Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos. ○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen. SYMBOLEN WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken. CR18DSL: Snoerloze schrobzaagmachine Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Onbelast toerental AAN zetten UIT zetten Koppel de batterij los Schakelaar vergrendelen Schakelaar ontgrendelen Accucapaciteit Indicatieschakelaar resterende acculading De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk op. De resterende accucapaciteit is gehalveerd. De resterende accucapaciteit is voldoende. STANDAARD TOEBEHOREN Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 165. De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. 0000BookCR18DSL.indb350000BookCR18DSL.indb35 2022/02/0216:03:242022/02/0216:03:2436 Nederlands Tabel 1 Aanduidingen van het controlelampje Controlelampje (rood) Voor het laden Knippert Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) Tijdens opladen Licht op Blijft branden Na opladen Knippert Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) Oververhitting standby Knippert Licht ongeveer 1 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld) Opladen onmogelijk Knippert snel Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit) Er is iets mis met de accu of met de acculader TOEPASSINGEN ○ Het zagen van buis- en profi elstaal. ○ Het zagen van verschillende timmerhoutsoorten. ○ Het zagen van vloeistalen platen, aluminiumplaten en koperen platen. ○ Het zagen van kunsthars, phenolhars en vinylchloride. TECHNISCHE GEGEVENS Model CR18DSL Voltage 18 V Toerental onbelast 0 – 2100 min

Slaglengte 28 mm Capaciteit Vloeistalen pijpen Buitendiameter 90 mm Vinyl-chloride pijp Buitendiameter 90 mm Hout Diepte 90 mm Gemiddelde Staalplaat Dikte 10 mm Gewicht * 3,3 ― 3,9 kg

• Volgens EPTA-procedure 01/2014 Afhankelijk van de aangesloten accu. Het zwaarste gewicht wordt gemeten met BSL36B18. OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. OPLADEN Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer’van de acculader aan op het

stopcontact. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde). LET OP Gebruik het elektrisch snoer niet wanneer het beschadigd is. Laat het onmiddellijk repareren.

2. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 2.

Wanneer er een accu in de acculader wordt gedaan, zal het opladen beginnen en zal het controlelampje continu rood branden. Wanneer de accu volledig is opgeladen, gaat het controlelampje rood knipperen. (Met tussenpozen van 1 seconde) (Zie Tabel 1) ● Aanduiding van het controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader. 0000BookCR18DSL.indb360000BookCR18DSL.indb36 2022/02/0216:03:242022/02/0216:03:2437 Nederlands ● Over de temperatuur en de oplaadtijd van de accu. De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2. Tabel 2 Acculader Accu UC18YFSL Oplaadspanning V 14,4 – 18 Gewicht kg 0,5 Geschikte temperatuur voor het opladen 0oC – 50oC Oplaadtijd voor accucapaciteit, ca. (bij 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Aantal accucellen 4 – 10 OPMERKING De oplaadtijd hangt mede af van de temperatuur en het voltage van de stroombron.

4. Haal de stekker van het netsnoer van de acculader

uit het stopcontact.

5. Houd de acculader stevig vast en trek de accu eruit.

OPMERKING U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren. LET OP ○ Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het controlelampje van de acculader 1 seconde lang oplichten, dan 0,5 seconde niet oplichten (0,5 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint. ○ Mocht het controlelampje knipperen (elke 0,2 seconde), controleer dan op vuil in de accuaansluiting van de acculader en verwijder het vuil als dat het geval is. Is er geen sprake van vuil, dan is mogelijk de accu of acculader defect. Breng deze dan naar een offi cieel servicecentrum. ○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet juist wordt opgeladen.

Handeling Afbeelding Bladzijde Verwijderen en aanbrengen van de accu

Een gebroken mes verwijderen

Onderhoud en inspectie van het zaagbladmontagestuk

Bedienen van de schakelaar

Selecteer een zaagblad van de juiste lengte

Beveilig de te snijden materialen

Recht naar beneden snijden

Controleren en vervangen van koolborstels

Om een maximaal prestatievermogen en goede resultaten te bereiken is de keuze van het juiste zaagblad, dat het beste geschikt is voor het te zagen materiaal, zeer belangrijk. Het bladnummer is gegraveerd in de buurt van het montagedeel van elk blad. Selecteer juiste bladen door tabel 3-5 te raadplegen. Tabel 3: HCS zaagbladen Zaagblad nr. Toepassing Dikte (mm) Nr. 2 Voor het zagen van stalen buis met een doorsnee van minder dan 30 mm 2,5 – 6 Nr. 3 Voor het zagen van stalen buis met een doorsnee van minder dan 30 mm Minder dan 3,5 Nr. 4 Voor het zagen en ruw bewerken van hout 50 – 70 Nr. 5 Voor het zagen en ruw bewerken van hout Minder dan 30 Nr. 8 Voor het zagen van vinylchloridebuis van minder dan 100 mm binnendiameter 2,5 – 15 Voor het zagen en ruw bewerken van verstekhout Minder dan 100 Nr. 9 Voor het zagen van zacht stalen buizen van minder dan 100 mm binnendiameter, wanneer de zaaggeleider gebruikt wordt 2,5 – 6 Nr. 95 Voor het zagen van roestvrij stalen buizen van minder dan 100 mm binnendiameter Minder dan 2,5 Nr. 96 Voor het zagen van roestvrij stalen buizen van minder dan 30 mm binnendiameter Minder dan 2,5 0000BookCR18DSL.indb370000BookCR18DSL.indb37 2022/02/0216:03:252022/02/0216:03:2538 Nederlands Tabel 4: bi-metaal zaagbladen Zaagblad nr. Toepassing Dikte (mm) Nr. 101 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm. 2,5 – 6 Nr. 102 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 100 mm. 2,5 – 6 Nr. 103 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm. 2,5 – 6 Nr. 104 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 100 mm. 2,5 – 6 Nr. 107 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm. Minder dan 3,5 Nr. 108 For cutting steel and stainless pipes less than 100 mm in outer diameter Minder dan 3,5 Nr. 109 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm. 2,5 – 6 Nr. 110 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 100 mm. 2,5 – 6 Nr. 121 Voor het zagen en ruw op maat maken van hout.

Nr. 131 Voor het zagen en ruw op maat maken van hout.

Nr. 132 Voor het zagen en ruw op maat maken van hout.

Tabel 5: Kiezen van zaagbladen voor andere materialen Te zagen materiaal Kwaliteit materiaal Dikte (mm) Zaagblad nr. Jzerplaat Zacht stalen plaat 2,5 – 10 Nr. 2, 101, 102, 103, 104, 109, 110, 131 Minder dan 3,5 Nr. 3, 107,

LET OP Zorg ervoor dat de schakelaar uitgeschakeld is en de batterij verwijderd voor onderhoud en inspectie.

1. Inspectie van de zaagbladen

Het verder gebruiken van stompe of beschadigde zaagbladen leidt tot een verminderd zaagvermogen en kan een overbelasting van de motor veroorzaken. Het zaagblad moet worden vernieuwd, zodra een bovenmatige slijtage vastgesteld wordt.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van de koolborstels (Afb. 12)

In de motor worden koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te vervangen door een nieuwe wanneer deze tot aan of tot bij de „slijtagelimiet” ⓐ versleten is. Bovendien moeten de koolborstels altijd schoon gehouden worden en zich vrij in de borstelhouders kunnen bewegen. OPMERKING Wanneer u de koolborstel vervangt, moet u de HiKOKI koolborstel met codenummer 999068 gebruiken.

5. Vervangen van koolborstels (Afb. 12)

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken. 0000BookCR18DSL.indb380000BookCR18DSL.indb38 2022/02/0216:03:252022/02/0216:03:2539 Nederlands Bij het monteren van de koolborstel moet u de richting zo kiezen dat de uitstekende lip ⓑ van de koolborstel overeenkomt met het contactgedeelte ⓒ van de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger. Doe vervolgens de kap van de borstel weer terug. LET OP U moet echt de uitstekende lip van de koolborstel in het contactgedeelte van de borstelbuis passen. (Het maakt niet uit welke van de twee uitstekende lippen u gebruikt.) U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de uitstekende lip van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Reinigen van de behuizing

Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

Bewaar het elektrisch gereedschap op een plaats met een temperatuur van minder dan 40 °C en buiten het bereik van kinderen. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. Belangrijke informatie voor de accu’s van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele accu’s. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu’s, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Informatie betreff ende lawaai en trillingen De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 96 dB (A) Gemeten A-gewogen geluidsdrukniveau: 85 dB (A) Onzekerheid K: 5 dB (A). Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841. Het snijden van planken: Trillingsemissiewaarde a h, B

Onzekerheid K = 2,6 m/s

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. 0000BookCR18DSL.indb390000BookCR18DSL.indb39 2022/02/0216:03:252022/02/0216:03:2540 Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze schrobzaagmachine, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
