MANUAL DE UTILIZADOR CR 18DSL HiKOKI

MONTAJE Y FUNCIONAMIENTO

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización real de la herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta. ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso. 0000BookCR18DSL.indb470000BookCR18DSL.indb47 2022/02/0216:03:262022/02/0216:03:2648 Português b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos. O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis. As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó. h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a fi cha da fonte de alimentação e/ ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção.

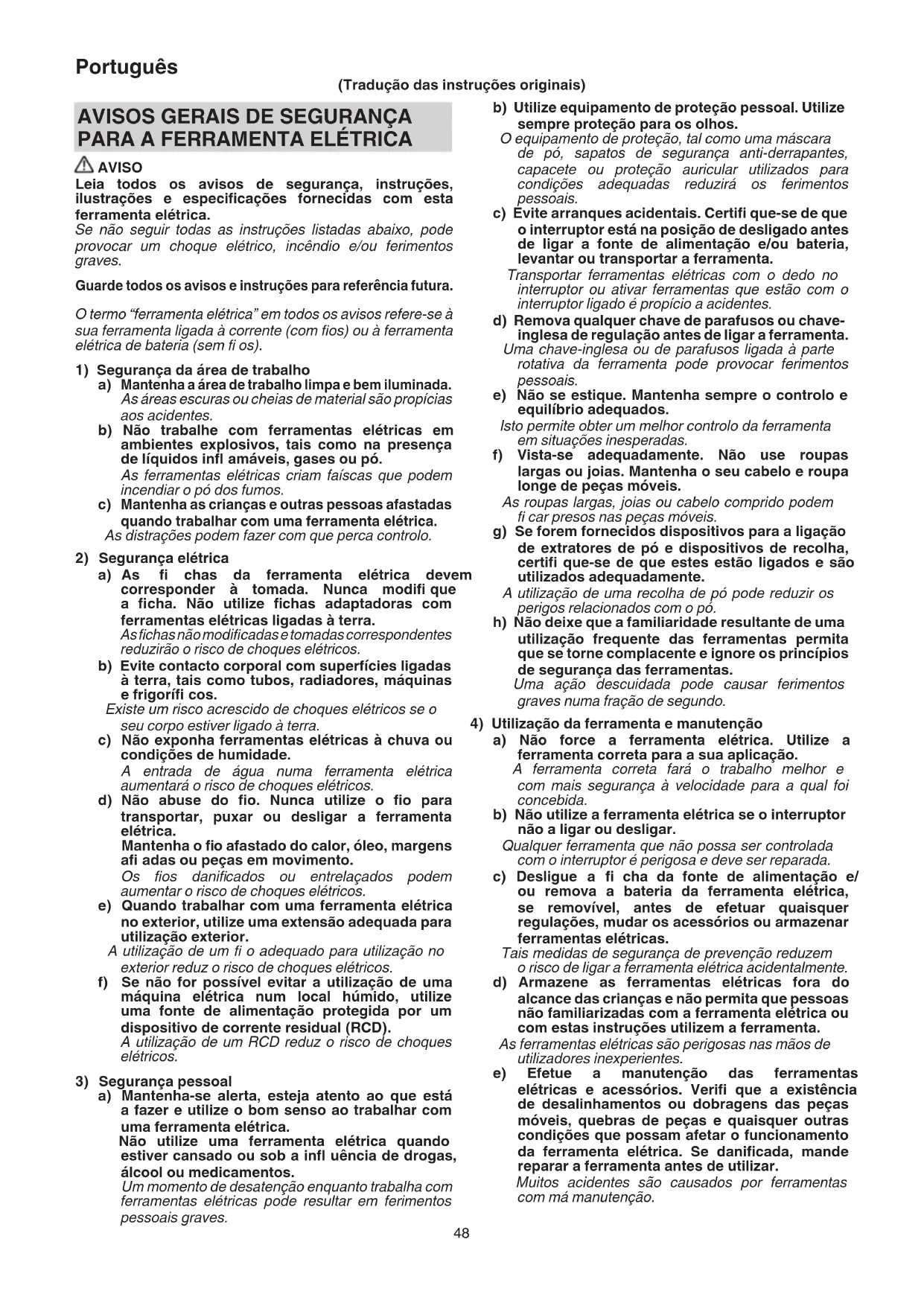

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especifi cações fornecidas com esta ferramenta elétrica. Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fi os) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó. As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.

Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fi chas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a fi cha. Não utilize fi chas adaptadoras com ferramentas elétricas ligadas à terra. As fi chas não modifi cadas e tomadas correspondentes reduzirão o risco de choques elétricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos. Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra. c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos. d) Não abuse do fi o. Nunca utilize o fi o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fi o afastado do calor, óleo, margens afi adas ou peças em movimento. Os fi os danifi cados ou entrelaçados podem aumentar o risco de choques elétricos. e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos. f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. (Tradução das instruções originais) 0000BookCR18DSL.indb480000BookCR18DSL.indb48 2022/02/0216:03:262022/02/0216:03:2649 Português f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar.

Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa. h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa. Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.

5) Utilização e manutenção da ferramenta com bateria

Recarregue apenas com o carregador especifi cado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios. c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio. d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria poderá provocar irritações ou queimaduras. e) Não utilize uma bateria ou ferramenta que esteja danifi cada ou modifi cada. Baterias danifi cadas ou modifi cadas podem exibir comportamentos imprevisíveis que podem resultar em incêndio, explosão ou risco de ferimentos. f) Não exponha uma bateria ou ferramenta a fogo ou temperaturas excessivas. A exposição ao fogo ou a temperaturas acima dos 130 °C pode causar uma explosão. g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperatura especifi cado nas instruções. O carregamento incorreto ou a temperaturas fora da gama especifi cada pode danifi car a bateria e aumentar o risco de incêndio.

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida. b) Nunca repare as baterias danifi cadas. A reparação de baterias deve ser executada pelo fabricante ou por prestadores de assistência autorizados. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

quando efectuar uma operação em que o acessório de corte possa entrar em contacto com cabos ocultos. O contacto do acessório de corte com um cabo com corrente poderá electrifi car as partes metálicas da ferramenta podendo electrocutar o utilizador.

2. Utilize grampos ou outra forma prática de fi xar

e suportar a peça de trabalho a uma plataforma estável. Pegar na peça de trabalho com as mãos ou contra o seu corpo deixa-a instável e pode originar perda de controlo.

AVISOS DE SEGURANÇA ADICIONAIS

1. Não permita a entrada de substâncias estranhas no

orifício de ligação da bateria recarregável.

2. Nunca desmonte a bateria recarregável e o carregador.

3. Nunca provoque um curto-circuito na bateria

recarregável. Provocar um curto-circuito na bateria vai causar uma corrente elétrica e aquecimento excessivos. Resulta em queimaduras ou danos na bateria.

4. Não elimine a bateria num fogo. Se a bateria for

queimada, pode explodir.

Leve a bateria à loja onde a comprou assim que autonomia da bateria após o carregamento for demasiado curta para uma utilização prática. Não elimine a bateria gasta.

6. Não introduza objetos nas ranhuras de ventilação

de ar do carregador. Introduzir objetos metálicos ou infl amáveis nas ranhuras de ventilação de ar do carregador irá resultar em riscos de choques elétricos ou carregador danifi cado.

7. Quando se usa este aparelho continuamente, ele

pode se sobreaquecer, levando a danos no motor e no interruptor. Deixe-o descansar por aproximadamente 15 minutos.

8. Use protetores de ouvido durante a operação.

9. Não toque na lâmina durante ou imediatamente após

a operação. A lâmina fi ca muito quente durante a operação, podendo provocar graves queimaduras.

10. Segure sempre com fi rmeza a pega do corpo e a tampa

da frente da ferramenta elétrica, conforme indicado na Fig. 9 e Fig. 10. Caso contrário, o recuo produzido pode resultar numa utilização incorreta e até perigosa.

11. Retire a bateria da ferramenta ou coloque o interruptor na

posição travada ou desligada antes de fazer quaisquer ajustes, troca de acessórios ou armazenamento dela.

12. Montagem e desmontagem da lâmina

○ Tenha absoluta certeza de que mantém o interruptor desligado e a bateria removida para evitar qualquer acidente. ○ Puxe com a mão a parte de trâs da lâmina da serra duas ou três vezes e verifi que se a lâmina está bem presa. Para saber se ela está mesmo bem presa, ao puxar a lâmina ouve-se um clique e ela se move ligeiramente. (Fig. 3) ○ Ao puxar a lâmina de serra, certifi que-se bem de puxá- la pela parte de trás. Puxar a lâmina por outras outras partes pode causar ferimentos. ○ Se a lâmina de serra quebrada estiver escondida dentro da pequena fenda, fi sgue-a usando a ponta de outra lâmina de serra e tire-a para fora. (Fig. 4) 0000BookCR18DSL.indb490000BookCR18DSL.indb49 2022/02/0216:03:262022/02/0216:03:2650 Português ○ Depois de usar, retire serragem, terra, areia, umidade, soprando ou com uma escova ou outro objeto de limpeza para garantir que a montagem da lâmina possa funcionar sem problemas. ○ De acordo com o que mostra a Fig. 5, faça periodicamente a lubrifi cação em volta do suporte da lâmina usando um fl uido de corte, etc. ○ O uso contínuo da ferramenta sem limpeza e lubrifi cação da área onde a lâmina de serra está instalada pode resultar em movimentos imprecisos da alavanca devido à acumulação de serragem e fragmentos. Nesse caso, puxe um protetor de borracha fornecido na alavanca na direção da seta marcada como mostra a Fig. 5 e retire-o da alavanca. Então, limpe o interior do suporte da lâmina com ar ou algo similar e lubrifi que bem a área. O protetor de borracha pode ser ajustado se for pressionado fi rmemente na alavanca. Nesse momento, certifi que-se de que não existe folga entre o suporte da lâmina e o protetor de borracha e, além disso, que a área onde está instalada a lâmina de serra pode funcionar sem difi culdades. ○ Não use nenhuma lâmina de serra com orifício desgastado, do contrário, a lâmina pode sair para fora, provocando ferimentos pessoais.

13. Ao ajustar a posição base, assegure-se de que o

interruptor está na posição de desligado e a bateria removida para evitar qualquer acidente.

14. Certifi que-se de que a bateria está fi rmemente instalada.

Caso ela não esteja, pode sair para fora e provocar um acidente.

15. Não transporte ferramentas com seu dedo no interruptor.

Um toque acidental pode ativar a ferramenta e resultar num ferimento inesperado.

16. Durante a operação, tenha cuidado em não deixar

que entrem serragem, terra, umidade, etc. na máquina através da seção do êmbolo. Se a serragem ou depósitos similares se acumularem na seção do êmbolo, não deixe de limpá-la antes do uso.

17. Não remova a tampa frontal, que poderá causar algum

ferimento. Certifi que-se de segurar o corpo da máquina pela parte superior da tampa frontal.

19. Selecione a lâmina de serra de comprimento mais

apropriado. Idealmente, o comprimento que aparece na base da lâmina de serra depois de subtrair a quantidade do curso deve ser maior do que o material. Se você for cortar um tubo grande, blocos grandes de madeira, etc. que excedam a capacidade de corte da lâmina, existe risco de que a lâmina entre em contato com a parede interna do tubo, madeira, etc., resultando em danos. (Fig. 8)

20. Ao cortar, não aplique nunca força demasiada sobre

a lâmina de serra. Se isto for feito a lâmina pode se quebrar facilmente.

21. O motor pode às vezes ser travado, dependendo da

combinação do material a ser cortado e a lâmina. Sempre que o motor se travar, desligue-o imediatamente.

22. Antes da operação, prenda fi rmemente a peça a ser

trabalhada. (Fig. 9)

23. Ao cortar materiais metálicos, use óleo de máquina

adequado (óleo de turbina, etc.). Quando não for usar óleo de máquina líquido, aplique graxa sobre a peça a ser trabalhada. A vida útil da lâmina de serra pode ser drasticamente reduzida se você não usar óleo de máquina.

24. Atrase a velocidade de avanço ao cortar material em

pequenos arcos circulares. Um avanço rápido em demasia pode quebrar a lâmina.

25. Evite fazer cortes mergulhantes em materiais metálicos,

pois isso pode danifi car facilmente a lâmina.

26. Não puxe nunca o gatilho enquanto a ponta da lâmina

de serra estiver pressionada contra o material. Se fi zer isso, a lâmina pode facilmente ser danifi cada ao colidir com o material.

27. Certifi que-se absolutamente de cortar lentamente

enquanto segura fi rmemente o corpo da ferramenta. Se aplicar qualquer força demasiada sobre a lâmina de serra durante a operação de corte, ela pode se danifi car facilmente.

28. O uso da bateria numa situação de frio (abaixo de 0 graus

Celsius) pode às vezes resultar num enfraquecimento no torque de corte e numa quantidade reduzida de trabalho. É, porém, um fenômeno temporário, que volta ao normal quando a bateria se aquece.

Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente. Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.

1. Quando a carga restante da bateria se esgotar, o motor

para. Nesse caso, carregue-a imediatamente.

2. Se a ferramenta estiver sobrecarregada, o motor pode

parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

3. Se a bateria estiver sobreaquecida em condições de

sobrecarga, a alimentação da bateria pode parar. Neste caso, pare de utilizar a bateria e deixe-a arrefecer. De seguida, pode voltar a utilizá-la. Além disso, tenha em consideração os seguintes avisos e precauções. AVISO Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções.

1. Certifi que-se de que limalhas e pó não se acumulam na

bateria. ○ Durante o trabalho, certifi que-se de que limalhas e pó não caem na bateria. ○ Certifi que-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria. ○ Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó. ○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).

2. Não perfure a bateria com objetos afi ados como pregos,

não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.

3. Não utilize uma bateria que pareça estar danifi cada ou

4. Não utilize a bateria com a polaridade invertida.

5. Não a ligue diretamente a quaisquer tomadas elétricas

ou tomadas de isqueiro de automóvel.

6. Não utilize a bateria para fi ns que não os especifi cados.

7. Se a bateria não carregar completamente mesmo após

ter passado o tempo de recarregamento especifi cado, pare imediatamente de a recarregar.

8. Não coloque nem submeta a bateria a temperaturas

elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão. 0000BookCR18DSL.indb500000BookCR18DSL.indb50 2022/02/0216:03:262022/02/0216:03:2651 Português

9. Afaste-a imediatamente do fogo quando forem

detetados fugas ou maus odores.

10. Não utilizar em locais onde seja produzida uma forte

eletricidade estática.

11. Se a bateria apresentar fugas, maus odores, produção

de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar.

12. Não mergulhe a bateria nem permita que quaisquer

fl uídos vertam para o interior. Entrada de líquido condutor, tal como água, pode causar danos que podem resultar em incêndio ou explosão. Guarde a bateria num local fresco e seco, longe de materiais infl amáveis e combustíveis. As atmosferas de gás corrosivo devem ser evitadas. PRECAUÇÃO

1. Se o líquido vertido pela bateria entrar nos seus olhos,

não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos.

2. Se o líquido verter para a sua pele ou roupa, lave-as

imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.

3. Se se deparar com ferrugem, maus odores,

sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor. AVISO Se uma substância estranha condutora entrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto- circuito causando um incêndio. Ao armazenar a bateria de iões de lítio, cumpra as regras dos conteúdos seguintes. ○ Não coloque os resíduos condutores, pregos e fi os como fi o de ferro ou fi o de cobre na caixa de armazenamento. ○ Para evitar curtos-circuitos, coloque a bateria na ferramenta ou coloque a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador. SÍMBOLOS AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização. CR18DSL: Serra de sabre à bateria Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica.

Velocidade sem carga Ligar ON Desligar Desconectar a bateria Bloqueio do interruptor Desbloqueio do interruptor Capacidade da bateria Interruptor de indicação da autonomia da bateria Autonomia da bateria quase esgotada. Recarregue a bateria assim que possível Autonomia da bateria a metade. Autonomia da bateria sufi ciente.

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados na página 165. Os acessórios de série estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES ○ Corte de canos e angulação de aço. ○ Corte de várias madeiras. ○ Corte de placas de aço doce, de alumínio e de cobre. ○ Corte de resinas sintéticas, como resina de fenol e de cloreto de vinil. ESPECIFICAÇÕES Modelo CR18DSL Tensão 18 V Velocidade sem carga 0 – 2100 min

Golpe 28 mm Capacidade Cano de aço doce D.E. 90 mm Cano de cloreto de vinil D.E. 90 mm Madeira Espessura 90 mm Placa de aço doce Espessura 10 mm Peso * 3,3 ― 3,9 kg

• De acordo com o procedimento EPTA 01/2014 Dependendo da bateria conectada. O peso mais pesado é medido com BSL36B18. NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 0000BookCR18DSL.indb510000BookCR18DSL.indb51 2022/02/0216:03:262022/02/0216:03:2652 Português Tabela 1 Indicações da luz piloto Luz piloto (vermelha) Antes do carregamento Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Durante o carregamento Acende-se Acende-se de forma fi xa Carregamento completo Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Espera em caso de sobreaquecimento Pisca Acende-se durante 1 segundo. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer). Carregamento impossível Tremeluz Acende-se durante 0,1 segundos. Não se acende durante 0,1 segundos. (desliga-se durante 0,1 segundos) Avaria na bateria ou no carregador

4. Desligue o cabo de alimentação do carregador da

5. Segure bem o carregador e retire a bateria.

NOTA Certifi que-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a. PRECAUÇÃO ○ Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz piloto do carregador acende-se durante 1 segundo, não se acende durante 0,5 segundos (desliga-se durante 0,5 segundos). Nesse caso, deixe primeiro a bateria arrefecer e, de seguida, inicie o carregamento. ○ Quando a luz piloto tremeluzir (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conetor de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado. ○ Uma vez que o microcomputador integrado demora cerca de 3 segundos a confi rmar que a bateria a ser carregada com o carregador é retirada, aguarde no mínimo 3 segundos antes de voltar a introduzi-la para continuar o carregamento. Se a bateria for novamente introduzida no espaço de 3 segundos, esta pode não ser carregada adequadamente. CARREGAMENTO Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma.

Ligue o cabo de alimentação do carregador à tomada. Ao ligar a fi cha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo). PRECAUÇÃO Não utilize o fi o elétrico se estiver danifi cado. Repare-o imediatamente.

Ao introduzir uma bateria no carregador, o carregamento inicia e a luz piloto acende de forma fi xa a vermelho. Quando a bateria fi ca completamente carregada, a luz piloto pisca a vermelho. (Em intervalos de 1 segundo) (Consulte a Tabela 1) ● Indicação de luz piloto As indicações da luz piloto serão aquelas mostradas na Tabela 1, de acordo com o estado do carregador ou da bateria recarregável. ● Em relação às temperaturas e ao tempo de carregamento da bateria. As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 2. Tabela 2 Carregador Bateria UC18YFSL Tensão de carregamento V 14,4 – 18 Peso kg 0,5 Temperaturas às quais a bateria pode ser recarregada 0oC – 50oC Tempo de carregamento para capacidade da bateria, aprox. (A 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Número de células da bateria 4 – 10 NOTA O tempo de recarregamento pode variar conforme a temperatura e a tensão da fonte de alimentação. 0000BookCR18DSL.indb520000BookCR18DSL.indb52 2022/02/0216:03:262022/02/0216:03:2653 Português

MONTAGEM E UTILIZAÇÃO

Ação Figura Página Remover e introduzir a bateria

Montagem da lâmina 3

Remoção de uma lâmina partida 4

Manutenção e inspeção da montagem da lâmina de serra

Funcionamento do Interruptor 7

Selecione uma lâmina de serra do tamanho apropriado

Fixação dos materiais a serem cortados

Corte de penetração 10

Verifi car e substituir a escova de carvão

Selecionar acessórios

Para garantir uma efi ciência máxima de funcionamento e de resultados, é muito importante selecionar a lâmina apropriada que melhor corresponda ao tipo e à espessura do material a ser cortado. O número da lâmina está gravado nas proximidades da porção de montagem de cada lâmina. Selecione as lâminas apropriadas consultando a Tabela 3-5. Tabela 3: Lâminas HCS Lâmina

Usos Espessura (mm) Nº 2 Para cortar canos de aço com diâmetro menor que 30 mm diâmetro 2,5 – 6 Nº 3 Para cortar canos de aço com diâmetro menor que 30 mm Abaixo de 3,5 Nº 4 Para cortar e desbastar madeira 50 – 70 Nº 5 Para cortar e desbastar madeira Abaixo de

Nº 9 Para cortar canos de aço doce com diâmetro menor que 100 mm, quando usados com guia de corte 2,5 – 6 Nº 95 Para cortar canos de aço noxidável com diâmetro menor que 100 mm Abaixo de 2,5 Nº 96 Para cortar canos de aço inoxidável com diâmetro menor que 30 mm Abaixo de 2,5 Tabela 4: Lâminas BI-METAL Lâmina

Usos Espessura (mm) Nº101 Para cortar tubos de aço e de aço inoxidável com diâmetro externo menor de 60 mm 2,5 – 6 Nº 102 Para cortar tubos de aço e de aço inoxidável com diâmetro externo menor de 100 mm 2,5 – 6 Nº 103 Para cortar tubos de aço e de aço inoxidável com diâmetro externo menor de 60 mm 2,5 – 6 Nº 104 Para cortar tubos de aço e de aço inoxidável com diâmetro externo menor de 100 mm 2,5 – 6 Nº 107 Para cortar tubos de aço e de aço inom diâmetro xidável co externo menor de 60 mm Abaixo de 3,5 Nº 108 Para cortar tubos de aço e de aço inoxidável com diâmetro externo menor de 100 mm Abaixo de 3,5 Nº 109 Para cortar tubos de aço e de aço inoxidável com diâmetro externo menor de 60 mm 2,5 – 6 Nº 110 Para cortar tubos de aço e de aço inoxidável com diâmetro externo menor de 100 mm 2,5 – 6 Nº 121 Para cortar e desbastar madeira 100 Nº 131 Para cortar e desbastar madeira 100 Nº 132 Para cortar e desbastar madeira 100 Tabela 5: Seleção de lâminas para outros materiais Material a ser cortado Qualidade do Material Espessura (mm) Lâmina Nº Placa de ferro Placa de aço doce 2,5 – 10 Nº 2, 101, 102, 103, 104, 109, 110, 131 Abaixo de 3,5 Nº 3, 107, 108 Metal não- ferroso Alumínio, Cobre, Latão 5 – 20 Nº 2, 101, 102, 103, 104, 109, 110, 131

MANUTENÇÃO E INSPEÇÃO

PRECAUÇÃO Certifi que-se de que desliga o interruptor e retira a bateria antes da manutenção e inspeção.

1. Inspeção da lâmina

O uso contínuo de uma lâmina sem fi o ou danifi cada resultará numa efi ciência reduzida do corte e pode causar uma sobrecarga do motor. Substitua a lâmina por uma nova tão logo note uma abrasão excessiva.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

3. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifi ca e/ou fi ca molhado com óleo ou água.

4. Inspeccionar as escovas de carvão (Fig. 12)

O motor utiliza escovas de carvão que são peças consumíveis. Escovas de carvão excessivamente gastas podem causar problemas no motor, portanto substitua-as por novas quando elas se tornarem gastas ou quase “no limite de uso” ⓐ. Além disso, mantenha sempre as escovas de carvão limpas e certifi que-se de que elas deslizam livremente nos suportes de escova. NOTA Ao substituir uma escova de carvão por uma nova, certifi que-se de que utiliza a Escova de Carvão da HiKOKI Código N.º 999068.

5. Substituir as escovas de carvão (Fig. 12)

Retire a escova de carvão ao retirar primeiro o protetor da escova e depois engate a protuberância da escova de carvão com uma chave de fenda, etc. Ao instalar a escova de carvão, escolha o sentido para que o prego ⓑ da escova de carvão esteja alinhado com a parte de contacto ⓒ fora do tubo da escova. De seguida, pressione com um dedo. Finalmente, instale o protetor da escova. PRECAUÇÃO Esteja absolutamente seguro de que introduziu o prego da escova de carvão na parte de contato fora do tubo da escova. (Pode introduzir qualquer um dos dois pregos fornecidos.) Deve ter cuidado porque qualquer erro nesta operação pode resultar num prego deformado da escova de carvão e causar problemas no motor numa fase inicial.

6. Limpar o exterior

Quando a ferramenta elétrica estiver manchada, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.

Armazene a ferramenta elétrica num local em que a temperatura seja inferior a 40°C e fora do alcance das crianças. NOTA Armazenar baterias de iões de lítio. Certifi que-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las. O armazenamento prolongado (3 meses ou mais) das baterias com pouca carga pode resultar em deterioração do desempenho, redução signifi cativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga. Contudo, um tempo de utilização da bateria signifi cativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes. Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI. Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fi os quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas). GARANTIA Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 96 dB (A) Nível de pressão sonora ponderado A medido: 85 dB (A) Incerteza K: 5 dB (A). Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841. Cortar tábuas: Valor de emissão de vibrações

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Serra de Sabre a Bateria, identifi cada por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)– Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. A declaração aplica-se aos produtos com marca CE. Italiano Svenska
