KULLANIM KILAVUZU CR 18DSL HiKOKI

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití. ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookCR18DSL.indb1130000BookCR18DSL.indb113 2022/02/0216:03:332022/02/0216:03:33114 Türkçe b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir. h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atı l durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanması ndan kaynaklanmaktadır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI DİKKAT Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

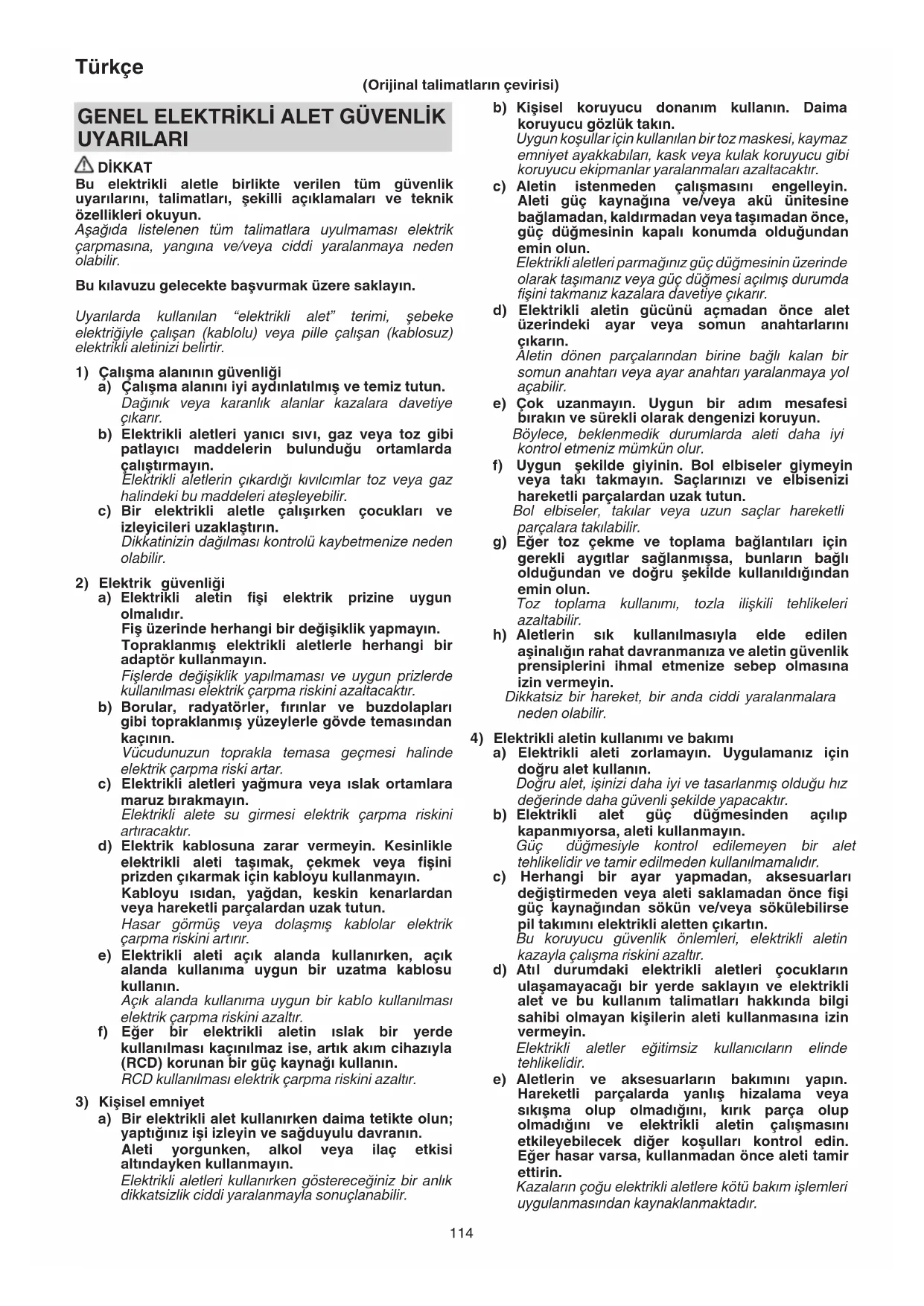

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıv ı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. (Orijinal talimatların çevirisi) 0000BookCR18DSL.indb1140000BookCR18DSL.indb114 2022/02/0216:03:332022/02/0216:03:33115 Türkçe f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığ ında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrı ca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın. Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir. f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130 °C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığın

dışında şarj etmeyin. Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın. Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır. AKÜLÜ TİLKİ KUYRUĞU GÜVENLİK UYARILARI

1. Kesme aletinin gizli kablolar ile temas edebileceği

yerlerde çalışırken elektrikli aleti yalıtılmıs tutma yüzeylerinden tutun. Kesme aletinin "elektrikli" bir kablo ile temas etmesi durumunda elektrikli aletin metal parçaları "elektriğe" maruz kalabilir ve dolayısıyla kullanıcıyı elektrik çarpabilir

2. İşparçasını stabil bir platforma sabitlemek ve

desteklemek için kelepçeler ya da başka bir pratik yöntem kullanın. İşparçasını elde veya vücuda dayalı bir şekilde tutmak, işparçasının dengesiz kalmasına ve kontrol kaybına neden olabilir.

İLAVE GÜVENLİK UYARILARI

1. Şarj edilebilir batarya bağlantı deliğine yabancı madde

girmesine izin vermeyin.

2. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

3. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

4. Bataryayı ateşe atmayın. Batarya, yanması halinde

5. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayı

6. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

7. Bu alet sürekli kullanıldığında aşırı ısınabilir, motor

ve şalter hasar görebilir. Lütfen, yaklaşık 15 dakika kullanmadan bekleyin.

8. İşlem sırasında kulak koruyucu kullanın.

9. İşlem sırasında veya işlemden hemen sonra bıçağa

dokunmayın. Aletin çalışması sırasında bıçak çok ıs ınır ve dokunulduğunda ciddi yanıklara neden olabilir.

10. Elektrikli aletin gövde tutamağını ve ön kapağını daima

Şekil 9 ve Şekil 10‘da gösterildiği gibi sıkıca tutun. Aksi takdirde, üretilen karşı kuvvet hatalı ve hatta tehlikeli çalışmaya neden olabilir.

11. Herhangi bir ayar yapmadan, aksesuarları şarj etmeden

veya aleti saklamadan önce, bataryayı aletten çıkarın ve veya güç düğmesini kilitli veya kapalı konuma getirin.

12. Bıçağın takılması ve sökülmesi

○ Herhangi bir kazayı önlemek için anahtarın kapalı ve bataryanın çıkarılmış olduğundan kesinlikle emin olun. ○ Bıçağın arka tarafını elle iki üç kere çekerek bı çağın düzgün şekilde monte edildiğinden emin olun. Bıçağı çekerken, bıçaktan bir tıklama sesi duyulur ve kol hafi fçe hareket ederse bıçağın düzgün şekilde takıldığını anlayabilirsiniz (Şekil 3). ○ Bıçağı çekerken, arkasından çektiğinizden emin olun. Bıçağın diğer bölümlerinin çekilmesi yaralanmalara neden olabilir. ○ Kırılmış bıçak küçük yarığın içinde kalmışsa, başka bir bıçağın ucunu çengel gibi kullanarak bıçağı dışarıya çekin (Şekil 4). ○ Kullanımdan sonra talaş, toprak, kum, nem vs.’yi havayla üfl eyin veya bir fırçayla temizleyerek bıçak montürünün düzgün çalışmasını sağlayın. ○ Şekil 5’de gösterildiği gibi bıçak tutucunun etrafına kesme sıvısı vs. uygulayarak düzenli yağlama yapın. 0000BookCR18DSL.indb1150000BookCR18DSL.indb115 2022/02/0216:03:332022/02/0216:03:33116 Türkçe ○ Aletin, bıçağın takıldığı bölge temizlenmeden ve yağlanmadan kullanılmaya devam edilmesi birikmiş talaş ve yonga nedeniyle kolun hareketinde boşluğa neden olabilir. Bu durumda, kolun üzerindeki lastik kapağı Şekil 5’da gösterildiği gibi ok işareti yönünde çekin ve lastik kapağı koldan çıkarın. Ardından, bıçak tutucunun içini havayla veya başka şekillerde temizleyin ve yeterli yağlama yapın. Lastik kapak kola sertçe bastırılarak takılabilir. Bunu yaparken bıçak tutucu ile lastik kapak arasında açıklık kalmadığından ve bıçağın takıldığı bölgenin düzgün çalıştığından emin olun.

Bıçak deliği yıpranmış olan bıçakları kullanmayın. Aksi takdirde, bıçak yerinden çıakrak yaralanmalara yol açabilir.

13. Altlık konumunu ayarlarken, herhangi bir kazayı önlemek

için düğmenin kapalı olduğundan ve pilin çıkarılmış olduğundan emin olun.

14. Bataryanın sağlam bir şekilde takıldığından emin olun.

Batarya gevşekse yerinden çıkarak bir kazaya neden olabilir.

15. Aletleri parmağınız şalterin üzerinde olarak taşımayın.

Aletin aniden çalışmaya başlaması yaralanmalara yol açabilir.

16. Çalışma sırasında itici bölümünden alete talaş, toprak,

nem vs. girmemesine özen gösterin. Talaş veya benzeri maddeler itici bölümünde birikmişse daima kullan ımdan önce temizleyin.

17. Yaralanmaya yol açabileceği için ön kapağı çıkartmayın.

Gövdeyi ön kapağın üst kısmından tuttuğunuzdan emin olun.

18. Kullanım sırasında altlığı iş parçasına doğru sıkıca

19. En uygun uzunlukta bıçağı seçin. İdeal durumda, darbe

miktarını çıkardıktan sonra bıçağın tabandan dışarı çıkan kısmı malzemeden daha büyük olmalıdır. Bir bıçağın kesme kapasitesini aşan büyük bir boru, büyük bir ahşap parçası vs. kesiyorsan ız bıçağın boru, ahşap vs.’nin cidarıyla temas ederek hasar görmesi riski vardır (Şekil 8).

20. Keserken bıçağa asla makul olmayan kuvvet

uygulamayın. Bu, bıçağın kolayca kırılmasına neden olabilir.

21. Kesilecek malzeme ve bıçak kombinasyonuna bağlı

olarak, motor bazen kilitlenebilir. Motor kilitlendiğinde, derhal güç düğmesini kapatın.

22. Çalışmaya başlamadan önce işi sağlam bir şekilde

sabitleyin (Şekil 9).

23. Metal malzeme keserken düzgün makine yağı kullanın

(motor yağı vs.). Sıvı makine yağı kullanmıyorsanız işe gres uygulayın. Makine yağı kullanmazsanız b ıçağın ömrü ciddi şekilde kısalacaktır.

24. Malzemeyi küçük dairesel yaylar halinde keserken

besleme hızını geciktirin. Makul olmayan hızlı bir besleme bıçağın kırılmasına neden olabilir.

25. Metal malzemeler için cep açmadan kaçının. Bu bıçağa

kolayca hasar verebilir.

26. Bıçağın ucu malzemeye dayanmış durumdayken

asla şalteri çekmeyin. Bunu yaparsanız, bıçak metale çarptığında kolayca hasar görebilir.

27. Gövdeyi sağlam bir şekilde tutarken yavaşça kesim

yaptığınızdan emin olun. Kesme işlemi sırasında bıçağa makul olmayan kuvvet uygularsanız bıçak kolayca hasar görebilir.

n soğuk ortamlarda (0 derece Santigradın altı) bazen torkun zayıf olmasına ve daha az iş yapılmasına neden olabilir. Ancak bu geçici bir durum olup batarya ısındığında normale döner.

LITYUM-IYON BATARYAYLA ILGILI

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş altında fazla ısınırsa, batarya gücü

kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ard ından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

7. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir. 0000BookCR18DSL.indb1160000BookCR18DSL.indb116 2022/02/0216:03:332022/02/0216:03:33117 Türkçe

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin. SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. CR18DSL: Akülü tilki kuyruğu Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Yüksüz hız AÇMA KAPAMA Pili çıkartın Anahtar kilitleme Anahtar kilidini açma Batarya kapasitesi Batarya doluluk gösterge düğmesi Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin Batarya gücü yarıya düştü. Batarya gücü yeterli. STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 165’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR ○ Boru ve açılı çelik kesme. ○ Çeşitli ahşapları kesme. ○ Yumuşak çelik plakalar, alüminyum plakalar ve bakır plakaları kesme. ○ Fenol reçine ve vinil klorür gibi sentetik reçineleri kesme.

Model CR18DSL Voltaj 18 V Yüksüzhız 0 – 2100 min

Darbe 28 mm Kapasite Yumuşak Çelik Boru D.Ç. 90 mm Vinil Klorür Boru D.Ç. 90 mm Ahşap Derinlik 90 mm Yumuşak Çelik Plaka Kalınlık 10 mm Ağırlık * 3,3 ― 3,9 kg

• EPTA-Prosedürü 01/2014’e göre Takılan bataryaya bağlıdır. En fazla ağırlık BSL36B18 ile ölçülür. NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fi şini prize takın.

Şarj cihazının elektrik fi şini bir prize takın, pilot lamba kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla). İKAZ Eğer hasar görmüşse, elektrik kablosunu kullanmayın. Derhal tamir ettirin.

2. Bataryayı şarj cihazına takın.

Bataryayı Şekil 2’de görüldüğü gibi şarj cihazına sıkıca takın.

Bataryayı şarj makinesine taktığınızda şarj başlar ve pilot lamba sürekli kırmızı yanar. Batarya tamamen şarj olduğunda pilot lamba kırmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1) ● Pilot lamba göstergesi Pilot lamba bildirimleri, şarj cihazının veya şarj edilebilir bataryanın durumuna göre Tablo 1’de gösterilmiştir. 0000BookCR18DSL.indb1170000BookCR18DSL.indb117 2022/02/0216:03:332022/02/0216:03:33118 Türkçe Tablo 1 Pilot lamba bildirimleri Pilot lamba (kırmızı) Şarj öncesinde Yanıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj sırasında Yanar Sürekli yanar. Şarj tamamlandığında Yanıp söner 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Aşırı ısınma bekleme modu Yanıp söner 1 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Şarj yapılamıyor Titreşir 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) Batarya veya şarj cihazı arızalı ● Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Şarj cihazı Batarya UC18YFSL Şarj gerilimi V 14,4 – 18 Ağırlık kg 0,5 Bataryaların şarj edilebileceği sıcaklık aralığı 0oC – 50oC Batarya kapasitesi için şarj süresi, yaklaşık (20oC’de) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah dk. dk. dk. dk. dk. dk. dk.

Batarya hücrelerinin sayısı 4 – 10 NOT Şarj süresi, sıcaklığa ve güç kaynağının gerilimine göre farklılık gösterebilir.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

5. Şarj cihazını sıkıca tutun ve bataryayı çekerek

çıkarın. NOT Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ard ından saklayın. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj cihazının kılavuz lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyle bir durumda, öncelikle bataryanın soğumasını bekleyin, ardından şarj işlemini başlatın. ○ Pilot lamba titreyerek yandığında (0,2 saniyelik aralıklarla), şarj cihazının batarya konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkarın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ Dahili mikro bilgisayarın bataryanın şarj cihazından çıkarıldığını onaylaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için bataryayı yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Bataryayı çıkarma ve takma

Kırılan bir bıçağın çıkartılması 4

Testere bıçağı montajının bakımı ve kontrolü

Uygun boya sahip bir testere bıçağı seçin

Kesilecek malzemelerin sabitlenmesi 9

Batarya doluluk göstergesi 11

Karbon fırçayı kontrol etme ve değiştirme

Aksesuarların seçilmesi

Maksimum çalışma verimliliği ve en iyi sonucu almak için kesilecek malzemenin türüne ve kalınlığına uygun bıçağın seçilmesi önemlidir. Bıçak numarası, her bir bıçağın montaj kısmının yakınına kazılmıştır. Uygun bıçağı Tablo 3-5’e başvurarak seçin. Tablo 3: HCS bıçaklar Bıçak No. Kullanımları Kalınlık (mm) No. 2 Çapı 30 mm’den küçük çelik boru kesimi için 2,5 – 6 No. 3 Çapı 30 mm’den küçük çelik boru kesimi için 3,5’in altı No. 4 Ahşap kesimi ve kaba işleri için 50 – 70 No. 5 Ahşap kesimi ve kaba işleri için 30’in altı No. 8 Çapı 100 mm’den küçük vinil klorür boru kesimi için 2,5 – 15 Ahşap kesimi ve kaba işleri için 100’in altı No. 9 Kesme kılavuzuyla kullanıldığında çapı 100 mm’den küçük yumuşak çelik boru kesimi için 2,5 – 6 No. 95 Çapı 100 mm’den küçük paslanmaz çelik boru kesimi için 2,5’in altı No. 96 Çapı 30 mm’den küçük paslanmaz çelik boru kesimi için 2,5’in altı Tablo 4: Bİ-METAL bıçaklar Bıçak No. Kullanımları Kalınlık (mm) No. 101 Dış çapı 60 mm’den az çelik ve paslanmaz çelik boru kesimi için 2,5 – 6 No. 102 Dış çapı 100 mm’den az çelik ve paslanmaz çelik boru kesimi için 2,5 – 6 No. 103 Dış çapı 60 mm’den az çelik ve paslanmaz çelik boru kesimi için 2,5 – 6 No. 104 Dış çapı 100 mm’den az çelik ve paslanmaz çelik boru kesimi için 2,5 – 6 No. 107 Dış çapı 60 mm’den az çelik ve paslanmaz çelik boru kesimi için 3,5’in altı No. 108 Dış çapı 100 mm’den az çelik ve paslanmaz çelik boru kesimi için 3,5’in altı No. 109 Dış çapı 60 mm’den az çelik ve paslanmaz çelik boru kesimi için 2,5 – 6 No. 110 Dış çapı 100 mm’den az çelik ve paslanmaz çelik boru kesimi için 2,5 – 6 No. 121 Ahşap kesimi ve kaba işleri için 100 No. 131 Ahşap kesimi ve kaba işleri için 100 No. 132 Ahşap kesimi ve kaba işleri için 100 Tablo 5: Diğer malzemeler için bıçak seçimi Kesilecek malzeme Malzeme kalitesi Kalınlık (mm) Bıçak No. Demir plaka Yumuşak çelik plaka 2,5 – 10 No. 2, 101, 102, 103, 104, 109, 110, 131 3,5’in altı No. 3, 107,

Demir içermeyen metal Demir içermeyen metal 5 – 20 No. 2, 101, 102, 103, 104, 109, 110, 131

İKAZ Bakım ve kontrolden önce düğmenin kapalı olduğundan ve pilin çıkartıldığından emin olun.

1. Bıçağın incelenmesi

Körleşmiş veya hasar görmüş bir bıçağın kullanılması kesme verimliliğini düşürecek ve motorun aşırı yüklenmesine neden olacaktır. Aşırı yıpranma fark edilir fark edilmez bıçağı yenisiyle değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Karbon fırçaların muayene edilmesi (Şekil 12)

Motorda, sarf malzemesi olan karbon fırçalar kullanılır. Aşırı yıpranan karbon fırça motor arızasına yol açabileceğinden, karbon fırça yıprandığında veya “aşınma sınırına” yaklaştığında karbon fırçayı değiştirin ⓐ. Ayrıca, karbon fırçaları daima temiz tutun ve fırça tutucuları içinde serbestçe kayabildiklerinden emin olun. NOT Karbon fırçayı yenisiyle değiştirirken HiKOKI Karbon Fırça Kod No. 999068'ü kullandığınızdan emin olun.

5. Karbon fırçaların değiştirilmesi (Şekil 12)

Karbon fırçayı önce fırça kapağını çıkararak ve ardından karbon fırça çıkıntısını düz başlı bir tornavida v.b. ile iterek çıkarın. Karbon fırçayı takarken, karbon fırçanın iğnesi ⓑ fırça borusunun dışındaki temas kısmına ⓒ uygun olacak şekilde yönü seçin. Daha sonra parmağınızla içeri doğru itin. Son olarak, fırça kapa ğını takın. 0000BookCR18DSL.indb1190000BookCR18DSL.indb119 2022/02/0216:03:342022/02/0216:03:34120 Türkçe İKAZ Karbon fırçanın iğnesini fırça borusunun dışındaki temas kısmına taktığınızdan emin olun. (Sağlanan iki iğneden birini kullanabilirsiniz.) Bu işlemde hata yapılması karbon fırça iğnesinin deforme olmasına neden olarak motorda çok erken sorun çıkmasına neden olacağından dikkatli olunmalıdır.

6. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafi fçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Elektrikli aleti 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağ ı bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar/ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİ ile birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 96 dB (A) Ölçülen A-ağırlıklı ses basıncı seviyesi: 85 dB (A) Belirsizlik K: 5 dB (A). Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Tahtaları kesme: Titreşim emisyon değeri a h, B = 13,0 m/s

Tip ve özel tanım koduyla *1) tanımlı Akülü Tilki Kuyruğu’nun direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir.
