MANUAL DE UTILIZARE C 3605DA HiKOKI

Bu bir arıza değildir. Şarj cihazı güç kaynakları arasında geçiş yaparken USB’den şarj etmeyi yaklaşık 5 saniye için durdurur. USB cihazı güç kaynağı olarak bir elektrik prizini kullanarak şarj ediliyorken şarj cihazına bir pil takılmıştır. Pil ve USB cihazı aynı anda şarj ediliyorken USB cihazının şarj edilmesi yarıda duruyor. Pil tamamen şarj edilmiştir. Bu bir arıza değildir. Şarj cihazı pilin şarj olmayı başarılı bir şekilde tamamlayıp tamamlamadığını kontrol ederken USB’den şarj etmeyi yaklaşık 5 saniye için durdurur. Pil ve USB cihazı aynı anda şarj ediliyorken USB cihazının şarj edilmesi başlamıyor. Kalan pil kapasitesi aşırı derecede düşüktür. Bu bir arıza değildir. Pil kapasitesi belli bir seviyeye eriştiğinde, USB’den şarj etme otomatik olarak başlar. 0000BookC3605DAEU.indb2310000BookC3605DAEU.indb231 2018/12/1413:39:152018/12/1413:39:15232 Română Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi şi nici bijuterii. Ţineţi-vă părul şi hainele la distanţă de piesele în mişcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă c ă acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obişnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superfi ciali şi să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu îș i îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile şi de a depozita sculele electrice, scoateţi ştecărul din priză şi/sau scoateţi setul de acumulatori din sculă, dacă este detaşabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

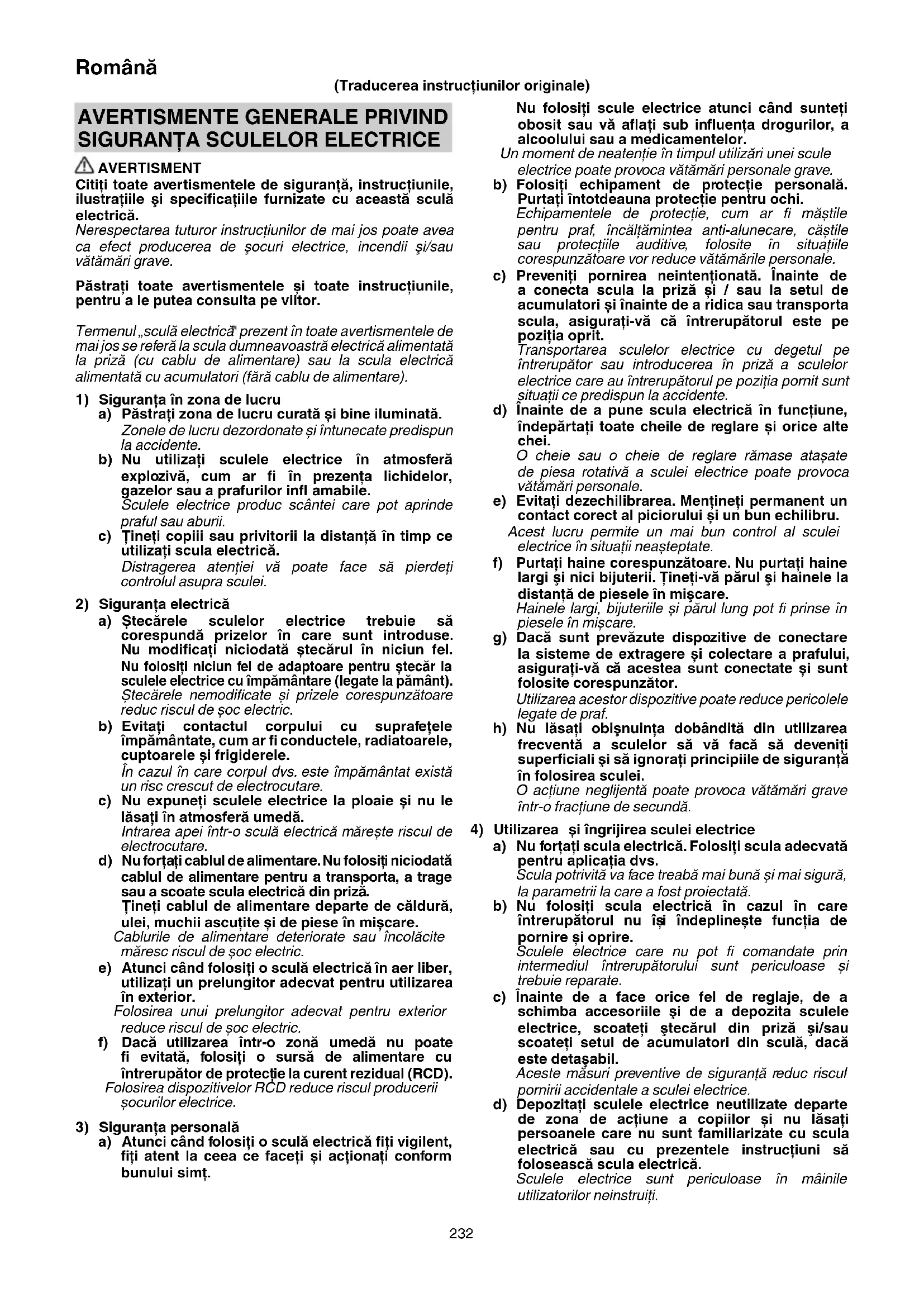

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile şi specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de şocuri electrice, incendii şi/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ș tecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. (Traducerea instrucţiunilor originale) 0000BookC3605DAEU.indb2320000BookC3605DAEU.indb232 2018/12/1413:39:152018/12/1413:39:15233 Română e) Întreţineţi sculele electrice şi accesoriile. Verifi caţi alinierea şi prinderea pieselor mobile, ruperea pieselor precum şi orice alte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţ iuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele şi suprafeţele de prindere uscate, curate şi ferite de ulei şi unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii.

Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă care este deteriorat(ă) sau modifi cat(ă). Este posibil ca acumulatorii deterioraţi sau modifi caţi să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozie. g) Respectaţi toate instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specifi cat în instrucţiuni. Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoan

califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparaţi niciodată seturile de acumulatori deterioraţi. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizaţi. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

CU ACUMULATOR Proceduri de tăiere

PERICOL: Ţineţi mâinile departe de zona de tăiere şi de lamă. Ţineţi cealalaltă mână pe mânerul auxiliar sau pe carcasa motorului. Dacă ambele mâini ţin ferăstrăul, acestea nu pot fi tăiate de lamă. b) Nu puneţi mâna sub elementul de prelucrat. Apărătoarea nu vă poate proteja împotriva lamei sub elementul de prelucrat. c) Modifi caţi adâncimea tăieturii în funcţie de grosimea elementului. Ar trebui să fi e vizibil sub element mai puţin de un dinte complet al lamei. d) Nu ţineţi elementul de tăiat în mână sau pe picior. Fixaţi elementul de prelucrat pe o platformă stabilă. Fixarea elementului este importantă pentru minimizarea expunerii corporale, înţepenirii lamei, sau a pierderii controlului.

Apucaţi scula electrică de suprafeţele izolate de prindere, atunci când executaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu cabluri ascunse. Atingerea cablului sub tensiune va pune de asemenea sub tensiune părţile metalice expuse, putând electrocuta operatorul. f) Când efectuaţi spintecări, utilizaţi întotdeauna un scut de protecţie sau un ghidaj cu margine dreaptă. Acest lucru îmbunătăţeşte acurateţea tăieturii şi reduce probabilitatea ca lama să se înţepenească. g) Folosiţi întotdeauna lame de mărimea şi forma corectă (romb sau rotund) pentru orifi ciile axului. Lamele care nu se potrivesc cu montura ferăstrăului se vor deplasa excentric, ducând la pierderea controlului. h) Nu folosiţi niciodată şaibe sau şuruburi defecte sau greşite. Şaibele şi şuruburile lamei au fost special proiectate pentru ferăstrăul dumneavoastră, pentru execuţie optimă şi siguranţă a exploatării. Cauze ale reculului şi avertismente conexe - reculul este o reacţie bruscă a unei lame ciupite, blocate sau aliniate incorect, astfel încât ferăstrăul necontrolat se poate ridica şi ieşi din elementul prelucrat spre operator; - atunci când lama este ciupită sau blocată puternic de lăcaşul care se îngustează, lama se opreşte şi reacţia motorului propulsează unitatea înspre operator; - dacă lama se răsuceşte sau îşi pierde alinierea în tăietură, dinţii din marginea posterioară a lamei se pot înţepeni în suprafaţa superioară a lemnului cauzând lama să iasă din lăcaş şi să sară spre operator. Reculul este rezultatul folosirii greşite a ferăstrăului şi/sau a folosirii de proceduri sau condiţii de utilizare incorecte şi poate fi evitat luând precauţiile necesare, după cum este prezentat mai jos. 0000BookC3605DAEU.indb2330000BookC3605DAEU.indb233 2018/12/1413:39:152018/12/1413:39:15234 Română a) Menţineţi o priză fermă cu amândouă mâinile pe ferăstrău şi poziţionaţi braţele pentru a opune rezistenţă forţelor de recul. Poziţionaţi-vă corpul pe oricare din parţile lamei, dar nu pe linie cu aceasta. Reculul ar putea arunca ferăstrăul înapoi, dar forţele de recul pot fi controlate de către operator, dacă sunt luate măsurile de precauţie corecte.

Când lama este blocată, sau când tăierea este întreruptă din orice motiv, eliberaţi trăgaciul şi ţineţi ferăstrăul nemişcat în material până când lama se opreşte complet. Nu încercaţi niciodată să scoateţi ferăstrăul din elementul prelucrat sau să trageţi ferăstrăul înapoi, în timp ce lama este în mişcare, pentru că poate apărea forţa de recul. Investigaţi şi luaţi măsuri rectifi catoare pentru a elimina cauza blocării lamei. c) Când se reporneşte ferăstrăul în elementul prelucrat, centraţi lama ferăstrăului în locaş şi verifi caţi ca dinţii să nu atingă materialul. Dacă lama ferăstrăului este blocată, aceasta ar putea sări sau recula din elementul prelucrat, la repornirea ferăstrăului. d) Susţineţi panourile mari pentru a minimiza riscul ca lama să ciupească sau să reculeze. Panourile mari tind să se încovoaie datorită greutăţii lor. Suportul trebuie să fi e poziţionat sub panou în ambele părţi, lângă linia de tăiere şi aproape de marginea panoului. e) Nu folosiţi lame tocite sau deteriorate. Lamele neascuţite sau incorect fi xate produc locaşuri înguste care duc la fricţiune excesivă, blocarea lamelor şi recul. f) Manetele de blocare a ajustării înclinaţiei şi a adâncimii lamei trebuie strânse şi fi xate înainte de realizarea tăierii. Dacă ajustarea lamei se modifi că în timpul tăierii, aceasta poate duce la blocare şi recul. g) Folosiţi atenţie sporită atunci când tăiaţi în pereţi deja construiţi sau alte locuri fără vizibilitate. Lama ieşită în afară poate tăia obiecte care pot cauza recul. Funcţiile apărătorii inferioare a) Verifi caţi ca apărătoarea inferioară să poată fi închisă corect înainte de fi ecare utilizare. Nu utilizaţi ferăstrăul dacă apărătoarea inferioară nu se poate mişca liber şi nu poate fi închisă instantaneu. Nu încercaţi niciodată să fi xaţi sau să prindeţi apărătoarea inferioară în poziţia deschisă. Dacă ferăstrăul este scăpat accidental, apărătoarea se poate îndoi. Ridicaţi apărătoarea inferioară cu ajutorul mânerului de rapel şi verifi caţi dacă se mişcă liber şi dacă nu atinge lama sau orice altă componentă, din niciun unghi sau la nicio adâncime de tăiere. b) Verifi caţi modul de operare al arcului apărătorii inferioare. Dacă apărătoarea şi arcul nu funcţionează corespunzător, trebuie făcută revizia acestora înainte de utilizare. Apărătoarea inferioară poate funcţiona greu din cauza componentelor defecte, depunerilor cleioase, sau a reziduurilor adunate. c) Apărătoarea inferioară poate fi retrasă manual doar pentru tăieturi speciale cum ar fi „tăieturile prin plonjare şi „tăieturile compuse . Ridicaţi apărătoarea inferioară de mânerul de rapel şi de îndată ce lama pătrunde în material, trebuie să eliberaţi apărătoarea. Pentru orice alt fel de tăieturi, apărătoarea inferioară trebuie să funcţioneze automat.

Fiţi întotdeauna atent ca apărătoarea inferioară să acopere lama, înainte de a pune ferăstrăul pe bancă sau pe podea. O lamă neprotejată şi în derivă va duce la deplasarea inversă a ferăstrăului, tăind orice se afl ă în calea sa. Ţineţi cont de durata necesară pentru oprirea lamei, după comutarea întrerupătorului. AVERTISMENTE SUPLIMENTARE

1. Nu permiteţi pătrunderea materiilor străine în orifi ciul

pentru conectarea acumulatorului.

2. Nu demontaţi niciodată acumulatorul sau încărcătorul.

3. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

4. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

5. La folosirea în mod continuu a aparatului acesta se poate

supraîncălzi, ceea ce duce la deteriorarea motorului și a comutatorului de pornire. Vă rugăm să lăsaţi aparatul nefolosit timp de aproximativ 15 minute.

6. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

7. Utilizarea unui acumulator uzat va deteriora încărcătorul.

8. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încă rcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

9. Pentru protejarea auzului pe durata folosirii, purtaţi

10. Utilizaţi pe sculă doar lama cu diametrul specifi cat.

11. Nu utilizaţi discuri abrazive.

12. Nu folosiţi lame deformate sau crăpate.

13. Nu folosiţi lame din oţel rapid.

14. Nu folosiţi lame care nu corespund caracteristicilor

specifi cate în instrucţiuni.

15. Nu opriţi lamele aplicând presiune laterală pe disc.

16. Păstraţi întotdeauna lamele ferăstrăului ascuţite.

17. Asiguraţi-vă că apărătoarea inferioară se mişcă liber şi

18. Nu folosiţi niciodată ferăstrăul circular cu apărătoarea

inferioară fi xată în poziţia deschisă.

19. Asiguraţi-vă că mecanismul de retragere al apărătorii

inferioare funcţionează corect.

20. Nu utilizaţi niciodată ferăstrăul circular cu lama

poziţionată în sus sau lateral.

21. Asiguraţi-vă că materialul nu conţine materii străine cum

22. Discurile de ferăstrău ar trebui să fi e de 125 mm.

23. Scoateţi acumulatorul înainte de a realiza orice reglare,

lucrare de service sau de întreţinere.

24. Ţineţi cont de reculul frânei.

Acest ferăstrău circular dispune de o frână electrică care funcţionează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcţionează, asiguraţi-

că ţineţi bine corpul principal.

25. Asiguraţi-vă că sursa de curent ce urmează a fi utilizată

este conformă cerinţelor specifi cate pe plăcuţa produsului.

26. Asiguraţi-vă că întrerupătorul este în poziţia OPRIT.

Dacă acumulatorul instalat pe scula electrică în timp ce întrerupătorul este în poziţia PORNIT, scula electrică va începe operarea imediat, ceea ce ar putea produce un accident grav.

27. Atunci când zona de lucru este departe de sursa de curent,

folosiţi un prelungitor de secţiune şi capacitate nominală sufi ciente. Prelungitorul trebuie să fi e cât mai scurt posibil.

28. Evitaţi tăierea în starea în care baza s-a desprins de pe

material. Când lama este blocată sau când tăierea este întreruptă din orice motiv, eliberaţi trăgaciul şi ţineţ i ferăstrăul nemişcat în material până când lama se opreşte complet. Nu încercaţi niciodată să scoateţi ferăstrăul din elementul prelucrat sau să trageţi ferăstrăul înapoi în timp ce lama este în mişcare, pentru că poate apărea 0000BookC3605DAEU.indb2340000BookC3605DAEU.indb234 2018/12/1413:39:152018/12/1413:39:15235 Română forţa de RECUL. Investigaţi şi luaţi măsuri rectifi catoare pentru a elimina cauza blocării lamei.

29. Susţineţi panourile mari pentru a minimiza riscul ca lama

să ciupească sau să RECULEZE. Panourile mari tind să se încovoieze datorită greutăţii lor (Fig. 3). Suporturile trebuie să fi e poziţionate sub panou în ambele părţi, lângă linia de tăiere şi aproape de marginea panoului, aşa cum se arată în Fig. 2. Pentru a minimiza riscul ca lama să ciupească sau să reculeze. Când operaţia de tăiere necesită aşezarea ferăstrăului pe piesa de lucru, ferăstrăul trebuie aşezat pe partea mai mare şi partea mai mică va fi tăiată.

ţi foarte atenţi atunci când faceţi o “tăietură buzunar” în pereţii existenţi sau în alte zone fără vizibilitate. Lama ieşită în afară poate tăia obiecte care pot cauza RECUL. Nu puneţi NICIODATĂ mâna sau degetele în spatele ferăstrăului (Fig. 4). Dacă se produce recul, ferăstrăul poate sări cu uşurinţă înapoi peste mâna dumneavoastră, putând provoca răni grave.

31. AVERTISMENT: Este important să susţineţi bine piesa

de lucru şi să ţineţi ferăstrăul ferm pentru a preveni pierderea controlului care ar putea provoca rănirea dumneavoastră. Fig. 5 ilustrează poziţia tipică de ţinere a ferăstrăului în mân

32. Aşezaţi porţiunea mai largă a bazei ferăstrăului pe acea

parte a piesei de lucru care este susţinută ferm, nu pe secţiunea care va cădea atunci când se va face tăierea. Ca exemple, Fig. 6 ilustrează metoda CORECTĂ de a tăia capătul unei scânduri, iar Fig. 7, metoda GREŞITĂ. Dacă piesa de lucru este scurtă sau mică, fi xaţi-o cu o clemă. NU ÎNCERCAŢI SĂ ŢINEŢI PIESE SCURTE CU MÂNA!

33. Nu încercaţi niciodată să tăiaţi cu ferăstrăul circular ţinut

cu susul în jos pe o menghină. Acest lucru este foarte periculos și poate duce la accidente grave. (Fig. 8).

34. Atunci când folosiţi ghidajul, nu încercaţi o tă

ietură înclinată care ar permite materialului tăiat să alunece între lama fi erăstrăului și ghidaj. Această acţiune ar putea provoca rănirea. (Fig. 9)

35. În cazul în care levierul rămâne slăbit, se creează o

situaţie foarte periculoasă. Strângeţi-l întotdeauna foarte bine. (Fig. 13)

36. Înainte de operaţiunea de tăiere, asiguraţi-vă că

materialul pe care îl veţi tăia. Dacă consideraţi că materialul ce urmează a fi tăiat va genera prafuri dăunătoare / toxice, asiguraţi-vă că sacul de praf sau sistemul adecvat de extragere a prafului este conectat ferm la gura de aspiraţie. Purtaţi, de asemenea, masca de praf, dacă este disponibilă

○ Înainte de a începe să tăiaţi, asiguraţi-vă că lama a ajuns la viteza maximă de rotaţie. ○ Dacă lama se opreşte sau face zgomote neobişnuite în timpul operaţiunii, comutaţi imediat întrerupătorul pe poziţia ÎNCHIS. ○ Folosirea ferăstrăului circular cu lama îndreptată în sus sau lateral este foarte periculoasă. Asemenea utilizări neobişnuite trebuie evitate. ○ Purtaţi întotdeauna ochelari de protecţie când tăiaţi materiale. ○ După ce aţi terminat o lucrare, scoateţi acumulatorul.

37. După ce aţi ataşat lama, asiguraţi-vă că maneta de

blocare este strâns fi xată în poziţia stabilită.

i contactul direct al luminii cu ochii prin privirea în direcţia luminii. Dacă vă expuneţi ochii în mod repetat la lumină, aceștia vor avea de suferit.

39. Nu utilizaţi produsul dacă scula sau bornele

acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

40. Păstraţi terminalele sculei (asamblarea acumulatorului)

fără șpan și praf. ○ Înainte de utilizare, asiguraţi-vă că nu s-au colectat șpan și praf în zona bornelor. ○ În timpul funcţionării, încercaţi să evitaţi căderea șpanului sau prafului de pe sculă pe acumulator. ○ La întreruperea operaţiunii sau după utilizare, nu lăsaţi scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf. Nerespectarea acestei indicaţii poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

41. Ţineţi întotdeauna scula ferm cu o mână pe mâner.

42. Utilizaţi un disc de ferăstrău pentru tăierea lemnului.

43. Utilizaţi un disc de ferăstr

ău cu o viteză indicată egală cu sau mai mare decât viteza de rotaţie indicată pe sculă.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se r ăcească. După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf. ○ Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele indicate.

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi. 0000BookC3605DAEU.indb2350000BookC3605DAEU.indb235 2018/12/1413:39:152018/12/1413:39:15236 Română

8. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străin ă, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel şi cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie. ○ În cazul în care este instalat în BSL36B18 în scula electrică, puterea de ieşire va depăși 100 Wh și unitatea va fi clasifi cată ca mărfuri periculoase pentru clasifi carea cheltuielilor de transport.

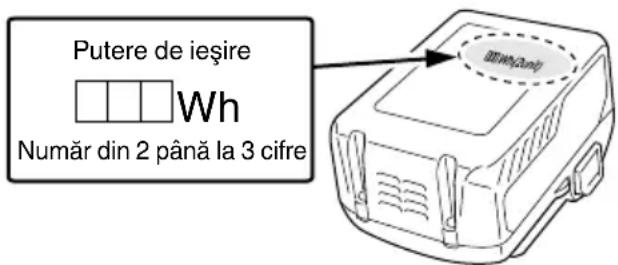

Putere de ieşire Număr din 2 până la 3 cifre

UC18YSL3) Când apare o problemă neaşteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asiguraţi-vă întotdeauna că aţi salvat o copie de siguranţă a datelor de pe dispozitivul USB înainte de a folosi acest produs. Vă rugăm să reţineţi că fi rma noastră nu îşi asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute şi nici pentru defectele care pot apărea la un dispozitiv conectat. AVERTISMENT ○ Înainte de utilizare, verifi caţi cablul USB conectat pentru orice fel de defect sau deteriorare. Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere. ○ În cazul în care nu utiizaţi produsul, acoperiţi portul USB cu capacul de cauciuc. Acumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere. NOTĂ ○ Ocazional, ar putea exista o pauză în timpul reîncărcării USB. ○ Când nu se încarcă un dispozitiv USB, scoateţi dispozitivul USB din încărcător. În caz contrar, se poate reduce durata de viaţă a acumulatorului unui dispozitiv USB şi, totodată , se pot produce accidente neaşteptate. ○ Este posibil să nu se poată încărca unele dispozitive USB, în funcţie de tipul dispozitivului. DESPRE Sigla și logoul sunt mărci comerciale înregistrate ale Bluetooth SIG, Inc. și sunt folosite sub licenţă. Dispozitivul Bluetooth cu care este echipat cu acest produs funcţionează în gama de frecvenţe de 2,4 GHz. Pentru a asigura utilizarea corespunzătoare, vă rugăm să reţineţi următoarele: ○ Acest produs funcţionează pe aceeași frecvenţă ca și cea a altor echipamente, cum ar fi cuptoare cu microunde, telefoane digitale fără fi r, sisteme LAN fără fi r și alte echipamente Bluetooth. Pentru a evita interferenţele radio între produs și echipamentele menţionate mai sus, menţineţi distanţa între unităţi în timpul utilizării. Este posibil ca semnalele radio să nu ajungă la produs. ○ Cu excepţia defectării produsului, compania nu este responsabilă pentru nicio daună care poate surveni ca urmare a comunicaţiilor prin Bluetooth.

Persoana care utilizează un stimulator cardiac sau alt dispozitiv medical trebuie să consulte producătorul, instituţia medicală sau distribuitorul respectivului dispozitiv electric medical cu privire la efectele semnalelor de radiofrecvenţă. 0000BookC3605DAEU.indb2360000BookC3605DAEU.indb236 2018/12/1413:39:152018/12/1413:39:15237 Română ○ A nu se utiliza în apropierea unor dispozitive cu comandă automată, cum ar fi uși automate și alarme de incendiu. Undele radio emise de produs ar putea afecta dispozitivele cu comandă automată și ar putea duce la accidente în urma defectării acestora. ○ Nu utilizaţi produsul în locuri aglomerate, întrucât în jur poate/pot fi o persoană/persoane care să poarte un stimulator cardiac. Undele radio emise de produs ar putea afecta funcţionarea unui stimulator cardiac. DENUMIRI COMPONENTE (Fig. 1 – Fig. 36)

Manetă adâncime de tăiere

Protecţie inferioară

Șurub-fl uture de prindere a ghidajului

Comutator indicator al nivelului de încărcare a acumulatorului

Șurubelniţă cu cap drept

Indicator luminos afi șare mod conectare

Comutator conexiune/independent pentru aspirator

Indicator luminos afi șare mod conectare pentru aspirator

Săgeată de pe carcasa cutiei de viteze SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. C3605DA: Fierastrau circular cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Purtaţi întotdeauna protecţie pentru ochi. Purtaţi întotdeauna protecţie auditivă. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/ CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Viteză la mers în gol Pornire Oprire Deconectaţi acumulatorul Acţiune interzisă Comutator selectare mod Comutator mod de iluminare Întotdeauna PORNIT (oprire după 2 minute) Comutator doar lumină PORNIT 0000BookC3605DAEU.indb2370000BookC3605DAEU.indb237 2018/12/1413:39:152018/12/1413:39:15238 Română Întotdeauna OPRIT Comutator conexiune/independent Indicator luminos stins: Mod independent Indicator luminos intermitent: Se caută Indicator luminos aprins: Mod conexiune Comutator conexiune/independent pentru aspirator (comercializat separat) Indicator luminos stins: Mod independent pentru aspirator (comercializat separat) Indicator luminos intermitent: Se caută aspirator (comercializat separat) Indicator luminos aprins: Mod conexiune pentru aspirator (comercializat separat) Întrerupător indicator de încărcare a acumulatorului Acumulator Luminează; Acumulatorul este încărcat peste 75%. Luminează; Acumulatorul este încărcat între 50% – 75%. Luminează; Acumulatorul este încărcat între 25% – 50%. Luminează; Acumulatorul este încărcat mai puţin de 25%. Clipeşte; Acumulatorul este aproape descărcat. Reîncărcaţi acumulatorul cât mai curând posibil. Clipeşte; Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtaţi acumulatorul din sculă și lăsaţi-l să se răcească complet. Clipeşte; Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecţiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactaţi distribuitorul dvs. NOTĂ Ledul se stinge în mod automat după 2 minute, pentru a evita descărcarea acumulatorului, dacă aţi uitat să îl stingeţi. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 313. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII Tăierea a numeroase feluri de lemn. SPECIFICAŢII

Model C3605DA Tensiune de alimentare 36 V Viteză fără sarcină 5000 min

(Mod silenţios) Capacitate Adâncimea de tăiere 90° 47 mm 45° 30 mm Acumulator disponibil pentru această sculă* Acumulator multi-volt **Greutate 2,7 kg (BSL36A18) 3,0 kg (BSL36B18)

• Acumulatoarele existente (seriile BSL3660/3620/3626, BSL18xx etc.) nu pot fi utilizate cu această sculă. ** Conform Procedura EPTA 01/2014 NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. Control electronic ○ Soft-start (limitarea curentului de pornire) ○ Protecţie împotriva suprasolicitării Această caracteristică de protecţie întrerupe alimentarea motorului în cazul unei suprasarcini a motorului sau a depistării reducerii vitezei de rotaţie în timpul operării. Când caracteristica de protecţie la suprasolicitare a fost activată, motorul se poate opri. În acest caz, eliberaţi întrerupătorul sculei şi îndepărtaţi cauza suprasolicitării. După aceasta, o puteţi folosi din nou. ○ Protecţ ie împotriva supraîncălzirii Această caracteristică de protecţie întrerupe alimentarea motorului şi opreşte scula electrică în cazul supraîncălzirii motorului în timpul operării. Când caracteristica de protecţie la supraîncălzire a fost activată, motorul se poate opri. În acest caz, eliberaţi întrerupătorul sculei şi lăsaţi-o câteva minute să se răcească. După aceasta, o puteţi folosi din nou. ○ Funcţia de schimbare a vitezei de rotaţie (Mod alimentare/ Mod silenţios) (Funcţia de comutare Mod alimentare / Mod silenţios) Fiecare apăsare a Comutatorului de selectare a modului schimbă modul de operare. (Fig. 16) Modul silenţios reduce RPM maximă a motorului, permiţând lucrul efi cient cu mai puţin zgomot. Indicatorul luminos Mod silenţios se aprinde în Modul silenţios. Când sarcina creşte în timpul Modului silenţios, scula va comuta automat la Modul alimentare şi va reveni la Modul silenţios când sarcina scade. În Modul alimentare, nu se aduce nicio schimbare Modului silenţios nici chiar atunci când sarcina scade. NOTĂ ○ Pentru a activa schimbarea modurilor, împingeţi comutatorul o dată după instalarea acumulatorului. ○ Nu aplicaţi şoc puternic asupra panoului de comandă şi nu îl deterioraţi. Aceasta poate duce la o problemă. 0000BookC3605DAEU.indb2380000BookC3605DAEU.indb238 2018/12/1413:39:162018/12/1413:39:16239 Română

Model BSL36A18 Tensiune 36 V / 18 V (Comutare Automată*) Capacitate acumulator 2,5 Ah / 5,0 Ah (Comutare Automată*) Produse fără fi r disponibile** Seria multi volt, produs 18 V Încărcător disponibil Încărcător culisant pentru acumulatoare litiu-ion

• Scula însăși va comuta automat. ** Vă rugăm să consultaţi catalogul nostru general pentru detalii. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

Conectaţi cablul de alimentare al încărcătorului la priză. Când conectaţi ştecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi în culoarea roşie (la intervale de 1 secundă).

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 24 (la pagina 6).

Când introduceţi un acumulator în încărcător, indicatorul luminos de încărcare va clipi în culoare albastră. Atunci când acumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1) (1) Semnifi caţiile indicatorului luminos de încărcare Semnifi caţiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile indicatorului luminos de încărcare Indicator luminos de încărcare (ROŞU / ALBASTRU / VERDE / VIOLET) Înainte de încărcare Clipeşte (ROŞU) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Conectat la sursa de alimentare În timpul încărcării Clipeşte (ALBASTRU) Luminează timp de 0,5 secunde. Nu luminează timp de 1 secundă. (stins pentru 1 secundă) Capacitate acumulator sub 50% Clipeşte (ALBASTRU) Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Capacitate acumulator sub 80% Luminează (ALBASTRU) Luminează în mod continuu Capacitate acumulator peste 80% Încărcare completă Luminează (VERDE) Luminează în mod continuu (Sunet alarmă continuă: aproximativ 6 secunde) Așteptare supraîncălzire Clipeşte (ROŞU) Luminează timp de 0,3 secunde. Nu luminează timp de 0,3 secunde. (stă stinsă timp de 0,3 secunde) Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răceşte) Încărcarea nu se poate efectua Clipeşte (VIOLET) Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) (Sunet alarmă intermitentă: aproximativ 2 secunde) Defecţiune la acumulator sau la încărcător 0000BookC3605DAEU.indb2390000BookC3605DAEU.indb239 2018/12/1413:39:162018/12/1413:39:16240 Română (2) Referitor la temperaturile şi timpul de încărcare al acumulatorului Temperaturile şi timpul de încărcare vor fi prezentate în Tabelul 2. Tabelul 2 Încărcător UC18YSL3 Acumulator Tip de acumulator Li-ion Temperaturi la care acumulatorul poate fi reîncărcat 0°C – 50°C Tensiune de încărcare V 14,4 18 Timp de încărcare, aprox. (La 20°C) Seria BSL14xx Seria BSL18xx Serie multi volt (4 celule) (8 celule) (5 celule) (10 celule) (10 celule) min. BSL1415S

Curentul de încărcare

NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare.

4. Deconectaţi cablul de alimentare al încărcătorului

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. Cu privire la descărcarea electrică în caz de acumulatori noi etc. Întrucât substanţa chimică din interiorul acumulatorilor noi şi a acumulatorilor care nu au fost folosiţi o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima şi a doua lor folosire. Acesta este un fenomen temporar şi perioada normală de încărcare va fi restabilită după încărcarea acumulatorilor de 2-3 ori. Ce puteţi face pentru prelungirea duratei de viaţă a acumulatorilor. (1) Reîncărcaţi acumulatorii înainte să se consume complet. Când simţiţi că scula nu mai are putere, nu o mai folosiţi şi reîncărcaţi acumulatorul. Dacă veţi continua să folosiţi scula şi curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viaţă. (2) Evitaţi reîncărcarea la temperaturi înalte. Un acumulator reîncărcabil este fi erbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanţa chimică din el îşi va pierde proprietăţile şi durata de viaţă a acumulatorului se va scurta. Lăsaţi acumulatorul să stea puţin şi reîncărcaţi-l după ce s -a răcit. PRECAUŢIE ○ Dacă acumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, indicatorul luminos de încărcare se aprinde timp de 0,3 secunde, nu luminează timp de 0,3 secunde (se stinge pentru 0,3 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine şi îndepărtaţi-le. În cazul în care nu există obiecte străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată.

Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat cu UC18YSL3 este scos, așteptaţi minim 3 secunde înainte de a-l reintroduce pentru a continua încărcarea. Dacă acumulatorul este reintrodus înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ŞI OPERARE

Acţiune Figură Pagină Tăiere înclinată folosind ghidajul (Direcţie +45°)

Reglaj fi n al paralelismului 10 3 Reglaj fi n al perpendicularităţii 11 3 Reglaj fi n al poziţiei piesei de ghidaj 12 3 Ajustarea adâncimii tăieturii 13 4 Linia de tăiere 14 4 Utilizarea întrerupătorului 15 4 0000BookC3605DAEU.indb2400000BookC3605DAEU.indb240 2018/12/1413:39:162018/12/1413:39:16241 Română Despre funcţia de selectare a modului (*1)

Indicator încărcare acumulator 17 4 Utilizarea luminii LED 18 4 Ataşarea ghidajului 19 5 Ataşarea adaptorului de colectare praf (comercializat separat)

Ataşarea plăcii cu fl uor (comercializat separat)

Scoaterea şi introducerea acumulatorului

Încărcare 24 6 Tăierea în unghiuri drepte 25 6 Tăierea înclinată (direcţie de +45°) 26 7 Ţinerea sculei 27 7 Cuplarea la aspirator (comercializat separat)

Despre comutatorul conexiune/ independent

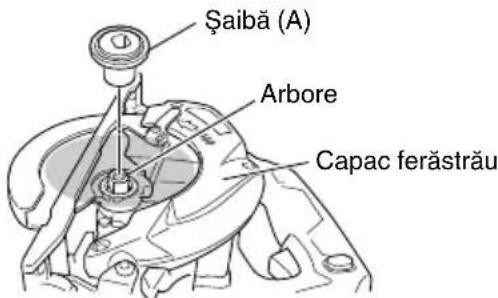

Dezactivaţi modul conexiune 31 10 Demontarea lamei de fi erăstrău3211 Montarea lamei de fi erăstrău3311 Încărcarea unui dispozitiv USB de la o priză electrică 34-a12 Încărcarea unui dispozitiv USB şi a unui acumulator de la o priză electrică 34-b12 Cum să reîncărcaţi dispozitivul USB 35 12 Când dispozitivul USB este complet încărcat

Selectarea accesoriilor ― 314 (*1) Despre funcţia de selectare a modului De fi ecare dată când comutatorul de selectare a modului este apăsat, modul de operare se schimbă. Când este selectat Modul silenţios, indicatorul luminos al Modului silenţios se aprinde. Modul silenţios reduce RPM maximă a motorului, permiţând lucrul efi cient cu mai puţin zgomot. Dacă sarcina creşte în timp ce motorul funcţionează în Modul silenţios, se schimbă automat la Modul alimentare. În plus, dacă sarcina scade din nou, revine automat la Modul silenţios. În Modul alimentare, nu se aduce nicio schimbare Modului silenţios nici chiar atunci când sarcina scade. Mod Viteză la mers în gol Alimentare 5000 min

NOTĂ ○ Modul se va schimba doar după ce un acumulator este instalat şi comutatorul este tras o dată. ○ Modul actual va fi menţinut chiar dacă butonul comutator este pornit/oprit sau acumulatorul este scos/reintrodus. (*2) Atașarea cârligului Cârligul poate fi folosit pentru a agăţa temporar unitatea în timpul operaţiunilor (Fig. 22). PRECAUŢIE Cârligul nu trebuie utilizat niciodată pentru a agăţa unitatea deasupra dvs. Când folosiţi cârligul, verifi caţi pentru a vă asigura că unitatea principală nu va aluneca și nu va cădea sau nu se va dezechilibra din cauza vântului etc. Niciodată nu vă agăţaţi unitatea de curea sau de pantaloni, întrucât acest lucru ar putea provoca accidente. (*3) Legătură cu unitatea NOTĂ ○ După ce ambele unităţi încep căutarea (lumina clipeşte), durează aproximativ de la 1 până la 3 secunde pentru a fi naliza conectarea (lumina este aprinsă). Timpul de conectare poate varia în funcţie de distan ţă sau de obstacole. ○ După pornirea alimentării acestui produs, aproximativ 0,5 secunde vor fi necesare pentru ca extractorul de praf/ aparatul de curăţat cu acumulator să treacă pe PORNIT. ○ După pornirea alimentării acestui produs, aproximativ 0,5 secunde vor fi necesare pentru ca extractorul de praf/ aparatul de curăţat cu acumulator să treacă pe PORNIT. Atunci când unitatea este comutată pe OPRIT, un număr de secunde va trece pentru a lăsa praful din furtun să fi e aspirat înainte ca unitatea să se oprească. ○ În timp ce acest produs este în proces de căutare (indicatorul luminos al modului de legătură clipește), tragerea comutatorului acestui produs va activa motorul. După ce conexiunea este fi nalizată (lumina este aprinsă), extractorul de praf/aparatul de curăţat cu acumulator este comutat pe PORNIT. ○ În timp ce extractorul de praf/aparatul de curăţat cu acumulator și acest produs sunt în modul de legătură, alimentarea va fi oprită în mod automat dacă nu este acţionat niciunul dintre acestea timp de două ore.

Dacă nu există niciun semnal de legătură timp de două minute, alimentarea va fi oprită în mod automat. ○ Detașarea acumulatorului va readuce unitatea la modul de operare independentă. ○ Trecând dincolo de distanţa de comunicare va readuce unitatea la modul de operare independentă. ○ Distanţa efectivă de comunicare pentru o legătură fără fi r este de aproximativ 10 metri. Dacă există vreun obstacol între scula electrică și extractorul de praf/aparatul de curăţat cu acumulator, distanţa efectivă poate fi mai scurtă. 0000BookC3605DAEU.indb2410000BookC3605DAEU.indb241 2018/12/1413:39:162018/12/1413:39:16242 Română

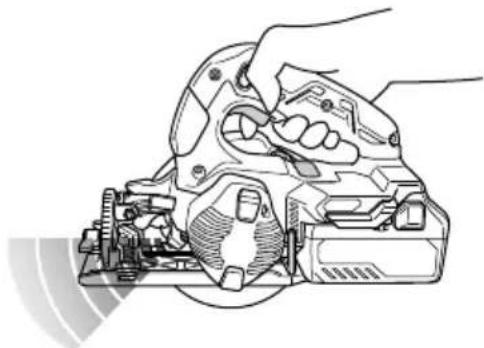

SEMNALE DE AVERTIZARE ALE

BECULUI LED (Fig. 37) Acest produs este prevăzut cu funcţii care sunt desemnate să protejeze instrumentul însuși precum și acumulatorul. În timp ce este tras comutatorul, dacă sunt declanșate oricare dintre funcţiile de siguranţă în timpul operării, becul LED va clipi după cum este descris în Tabelul 3. Când sunt declanșate oricare dintre funcţiile de siguranţă, îndepărtaţi imediat degetul de pe comutator și urmaţi instrucţiunile descrise în acţiunile de corectare. Fig. 37 Tabelul 3 Funcţie de Siguranţă Afi șaj Bec LED Acţiune de Corectare Protecţie la suprasarcină Aprins 0,1 secunde/stins 0,1 secunde Eliminaţi cauza suprasarcinii. Protecţie Temperatură Aprins 0,5 secunde/stins 0,5 secunde Permiteţi instrumentului și acumulatorului să se răcească bine.

Întrucât folosirea unei lame tocite va afecta efi cienţa şi va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi lama de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există şuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinere unitate motor

Bobina motorului este o piesă importantă a acestei scule. Evitaţi deteriorarea și aveţi grijă să evitaţi contactul cu uleiul de curăţare sau cu apa. După 50 de ore de utilizare, curăţaţi motorul sufl ând în orifi ciile de ventilaţie ale carcasei motorului aer uscat cu un pistol cu aer sau cu altă sculă (Fig. 38). Acumularea de praf sau de particule în motor poate duce la deteriorare.

4. Revizia şi întreţinerea protecţiei inferioare

Asiguraţi-vă întotdeauna că protecţia inferioară se deplasează cu uşurinţă. În cazul apariţiei oricărei defecţiuni, reparaţi imediat protecţia inferioară. Pentru curăţare şi întreţinere, utilizaţi un pistol cu aer sau altă sculă pentru a curăţa prin sufl are cu aer uscat spaţiul dintre protecţia inferioară şi carcasa cutiei de viteze, precum și piesa rotativă a protecţiei inferioare (Fig. 38). Acest lucru este valabil pentru emisia de şpan sau de alte particule. Acumularea de şpan sau de alte particule în jurul protecţiei inferioare poate duce la defecţiuni sau deteriorări. AVERTISMENT Pentru a evita inhalarea prafului sau iritarea ochilor, purtaţi ochelari de protec ţie şi mască de protecţie împotriva prafului atunci când utilizaţi un pistol cu aer sau altă sculă pentru a curăţa protecţia inferioară, orifi ciile de ventilare sau alte piese ale produsului. Fig. 38 Asiguraţi deplasarea cu ușurinţă a protecţiei inferioare Piesă rotativă a protecţiei inferioare Spaţiul dintre protecţia inferioară și carcasa cutiei de viteze Pistol cu aer Carcasă de aerisire

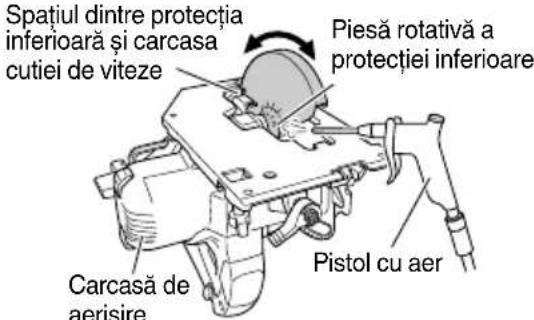

5. Curăţarea interiorului capacului ferăstrăului

Verifi caţi și curăţaţi în mod regulat pentru a vă asigura că rumegușul de la ferăstrău și alte reziduuri nu se colectează în interiorul capacului de ferăstrău. Scoateţi întotdeauna lama ferăstrăului atunci când verifi caţi și curăţaţi. Fig. 39 Şaibă (A) Arbore Capac ferăstrău 0000BookC3605DAEU.indb2420000BookC3605DAEU.indb242 2018/12/1413:39:162018/12/1413:39:16243 Română

6. Inspectarea bornelor (sculă și acumulator)

Verifi caţi pentru a vă asigura că șpanul şi praful nu au fost colectate pe borne. Ocazional verifi caţi înainte, în timpul și după operare. PRECAUŢIE Îndepărtaţi orice șpan sau praf care s-ar fi putut colecta pe borne. Nerespectarea acestei indicaţii ar putea avea ca rezultat defectarea sculei.

7. Curăţarea exteriorului

Când scula electrică este murdară, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Stocaţi într-un loc cu temperatura sub 40°C care să nu fi e la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării şi folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 102 dB (A) Nivelul tipic al presiunii sonore ponderate A: 91 dB (A) Incertitudine K : 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Tăierea placajului: Valoarea emisiei de vibraţii

Valoarea totală declarată a vibraţiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele. Mai poate fi utilizată pentru o evaluare preliminară a expunerii. AVERTISMENT ○ Emisia de vibraţii în timpul folosirii efective a sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei. ○ Identifi caţi măsuri de siguranţă ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei). NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. 0000BookC3605DAEU.indb2430000BookC3605DAEU.indb243 2018/12/1413:39:172018/12/1413:39:17244 Română REMEDIEREA PROBLEMELOR Dacă aparatul funcţionează anormal, efectuaţi verifi cările din tabelul de mai jos. Dacă problema nu se remediază, consultaţi distribuitorul sau Centrul de service autorizat HiKOKI.

Simptom Cauză posibilă Remediu Instrumentul nu funcţionează Nicio durată de alimentare rămasă în acumulator Încărcaţi acumulatorul. Acumulatorul nu este complet instalat. Împingeţi acumulatorul înăuntru până când auziţi un clic. Instrumentul s-a oprit brusc Instrumentul a fost supraîncărcat Rezolvaţi problema care cauzează suprasolicitarea. Protecţia la suprasarcină este în funcţiune. Acumulatorul este supraîncălzit. Lăsaţi acumulatorul să se răcească. Nu poate fi înclinat Pârghia de înclinare (din faţă) și piuliţa tip fl uture de înclinare (din spate) nu sunt slăbite. Încercaţi să înclinaţi după slăbirea pârghiei de înclinare (faţă) și a piuliţei de înclinare tip fl uture (în spate). Strângeţi piesele slă bite după efectuarea ajustărilor necesare. Nu se poate inversa înclinaţia Adâncimea de tăiere este setată la maximum. Inversaţi înclinarea după ajustarea adâncimii de tăiere la o setare inferioară. Pârghia de înclinare (din faţă) și piuliţa tip fl uture de înclinare (din spate) nu sunt slăbite. Încercaţi să înclinaţi după slăbirea pârghiei de înclinare (faţă) și a piuliţei de înclinare tip fl uture (în spate). Paralelismul nu poate fi reglat fi n Șurubul de fi xare M5 cu piuliţă de cuplare hexagonală, care ţine punctul de articulaţie al carcasei cutiei de viteze, trebuie să fi e slăbit. Slăbiţi șurubul de fi xare M5 cu piuliţă de cuplare hexagonală, care ţ ine punctul de articulaţie al carcasei cutiei de viteze. Nu taie bine Pânza de ferăstrău este uzată sau îi lipsesc zimţi. Înlocuiţi cu o pânză de ferăstrău nouă. Șurubul este slăbit. Strângeţi ferm șurubul. Lama de ferăstrău este montată invers. Montaţi lama de ferăstrău în direcţia corectă. Comutatorul nu poate fi tras Butonul de blocare a comutatorului nu este apăsat sufi cient. Apăsaţi butonul de blocare a comutatorului până la capăt. Deșeurile de rumeguș sunt puţine Praful de rumeguș s-a acumulat în carcasa ferăstrăului. Îndepărtaţi rumegușul din interiorul carcasei ferăstrăului. Acumulatorul nu poate fi instalat Încercarea de a instala un alt acumulator decât cel specifi cat pentru sculă. Vă rugăm să instalaţi un acumulator de tip multi-volt. Nu se poate conecta prin Bluetooth sau conexiunea se întrerupe Împerecherea nu reușește Citiţi în întregime manualul de instrucţiuni pentru a realiza împerecherea corectă. Reţineţi că utilizarea în continuare după o întrerupere poate necesita reîmperecherea. Este afectată de reţelele LAN fără fi r sau de echipamente care emit unde radio afl ate în apropiere. Menţineţi o anumită distanţă între produs și echipamentele care pot afecta conexiunea. Dispozitivul compatibil Bluetooth este prea departe de produs Micșoraţi distanţa dintre produs și dispozitivul compatibil Bluetooth. Se încearcă conectarea unui dispozitiv neindicat Conectaţi doar cu dispozitivele indicate de compania noastră. Este deja conectat un dispozitiv Nu pot fi conectate două dispozitive la produs în același timp. Selectaţ i dispozitivul pe care doriţi să îl folosiţi și conectaţi-l la produs. 0000BookC3605DAEU.indb2440000BookC3605DAEU.indb244 2018/12/1413:39:172018/12/1413:39:17245 Română

Simptom Cauză posibilă Remediu Lampa de indicare a încărcării pâlpâie rapid violet, iar încărcarea acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. În bornele acumulatorului sau în locul de ataşare a acumulatorului există corpuri străine. Scoateţi corpurile străine. Lampa de indicare a încărcării clipeşte în culoare roşie, iar procesul de încărcare a acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. Acumulatorul este supraîncălzit. Dacă este lăsat aşa, în cazul în care temperatura acestuia scade, acumulatorul va începe să se încarce automat, dar acest lucru poate reduce durata de viaţă a acumulatorului. Se recomandă ca înainte de a-l încărca, acumulatorul să fi e răcit într-un loc bine ventilat, departe de lumina directă a soarelui. Timpul de utilizare a acumulatorului este scurt, chiar dacă acumulatorul este încărcat complet. Durata de viaţă a acumulatorului este epuizată. Înlocuiţi acumulatorul cu unul nou. Acumulatorul se încarcă foarte greu. Temperatura acumulatorului, a încărcătorului sau a mediului înconjurător este extrem de scăzută. Încărcaţi acumulatorul în spaţiu interior sau într-un alt mediu mai cald. Orifi ciile încărcătorului sunt blocate, cauzând supraîncălzirea componentelor sale interne. Evitaţi blocarea orifi ciilor. Ventilatorul de răcire nu funcţionează. Contactaţi un centru de service autorizat HiKOKI pentru efectuarea de reparaţii. Indicatorul de curent USB s-a oprit, iar dispozitivul USB nu se mai încarcă. Capacitatea acumulatorului a început să se diminueze. Înlocuiţi acumulatorul cu unul care are sufi cientă capacitate. Conectaţi ştecărul de reţea al încărcătorului într-o priză electrică. Indicatorul de curent USB nu se opreşte, chiar dacă dispozitivul USB s

încărcat. Indicatorul de curent USB luminează în verde pentru a indica faptul că USB-ul poate fi încărcat. Aceasta nu este o defecţiune. Gradul de încărcare a unui dispozitiv USB nu este clar şi în mod similar nu se ştie dacă încărcarea este completă. Indicatorul de curent USB nu se stinge, chiar dacă încărcarea s-a terminat. Examinaţi dispozitivul USB, care se încarcă, pentru a confi rma gradul său de încărcare. Încărcarea unui dispozitiv USB se opreşte la mijlocul programului. Încărcătorul a fost conectat la o priză electrică, în timp ce dispozitivul USB a fost încărcat folosind un acumulator drept sursă de curent electric. Aceasta nu este o defecţiune. Încărcătorul opreşte încărcarea USB-lui timp de aproximativ 5 secunde, atunci când distinge surse de curent electric diferite. Acumulatorul a fost introdus în încărcător, în timp ce dispozitivul USB a fost încărcat folosind o priză de curent electric drept sursă de curent electric. Încărcarea dispozitivului USB se opreşte la jumătatea programului dacă acumulatorul şi dispozitivul USB sunt încărcate simultan. Acumulatorul s-a încărcat complet. Aceasta nu este o defecţiune. Încărcătorul opreşte încărcarea USB-ului timp de aproximativ 5 secunde, timp în care verifi că dacă încărcarea acumulatorului s-a fi nalizat cu succes. Încărcarea dispozitivului USB nu începe dacă acumulatorul şi dispozitivul USB sunt încărcate simultan. Capacitatea rămasă a acumulatorului este foarte diminuată. Aceasta nu este o defecţiune. Când capacitatea acumulatorului atinge un anumit nivel, încărcarea USB-lui începe automat. 0000BookC3605DAEU.indb2450000BookC3605DAEU.indb245 2018/12/1413:39:172018/12/1413:39:17246 Slovenščina b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje. f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom. h) Ne dovolite, da vas znanje, pridobljeno s pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem. Neprevidnost lahko že v delčku sekunde povzroči hude telesne poškodbe.
