C 3605DA - Scie HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Scie circulaire sans fil HiKOKI C 3605DA, moteur brushless, diamètre de lame 36 cm, profondeur de coupe jusqu'à 120 mm.
Utilisation	Idéale pour la découpe de bois, panneaux, et matériaux composites, adaptée aux travaux de construction et de rénovation.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer le système de ventilation, et s'assurer que les batteries sont correctement chargées.
Sécurité	Utiliser des lunettes de protection, des gants, et s'assurer que l'aire de travail est dégagée. Éteindre l'appareil lors du changement de lame.
Informations générales	Poids léger, autonomie prolongée grâce à la technologie des batteries, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - C 3605DA HiKOKI

Comment changer la lame de la scie HiKOKI C 3605DA ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la vieille lame et installez la nouvelle en vous assurant qu'elle est correctement orientée. Serrez le boulon et vérifiez que la lame est bien fixée avant de rebrancher l'appareil.

Quelle est la capacité de coupe maximale de la scie HiKOKI C 3605DA ?

La capacité de coupe maximale est de 60 mm à 90° et de 45 mm à 45°. Assurez-vous de respecter ces limites pour une utilisation optimale.

Pourquoi ma scie HiKOKI C 3605DA ne démarre-t-elle pas ?

Vérifiez d'abord si la batterie est chargée. Si la batterie est pleine, assurez-vous que l'interrupteur de sécurité est en position 'ON' et que la lame est correctement installée. Si le problème persiste, consultez le manuel d'utilisation pour d'autres solutions.

Comment nettoyer ma scie HiKOKI C 3605DA ?

Débranchez la scie et utilisez un chiffon sec pour nettoyer la surface extérieure. Pour les débris de coupe, utilisez une brosse douce. Ne pas utiliser d'eau ou de produits liquides qui pourraient endommager l'appareil.

Où puis-je acheter des pièces de rechange pour ma scie HiKOKI C 3605DA ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés HiKOKI ou sur le site officiel de la marque. Assurez-vous de connaître le numéro de modèle de votre scie pour obtenir les bonnes pièces.

Quelle est la durée de la garantie pour la scie HiKOKI C 3605DA ?

La scie HiKOKI C 3605DA est généralement fournie avec une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation de garantie.

Comment régler la profondeur de coupe sur ma scie HiKOKI C 3605DA ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage, ajustez la base de la scie à la profondeur souhaitée, puis resserrez le levier pour maintenir la position.

Puis-je utiliser ma scie HiKOKI C 3605DA pour couper des matériaux autres que le bois ?

La scie est principalement conçue pour le bois. Pour couper d'autres matériaux, assurez-vous d'utiliser une lame appropriée et vérifiez les recommandations du fabricant dans le manuel d'utilisation.

MODE D'EMPLOI C 3605DA HiKOKI

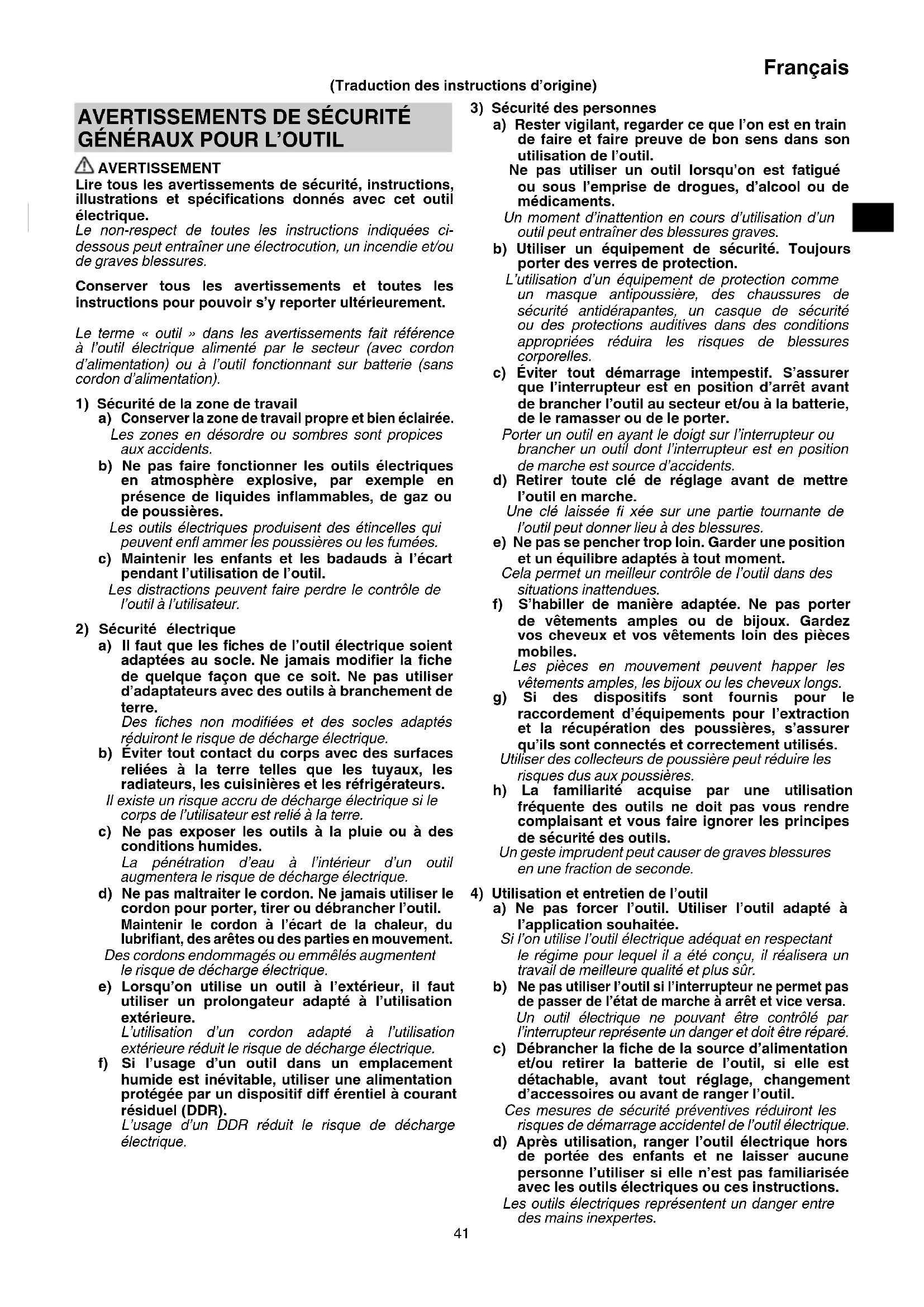

Lire tous les avertissements de sécurité, instructions, illustrations et spécifications donnés avec cet outil électrique.

Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées.

c) Maintenir les enfants et les badauds à l'écart pendant l'utilisation de l'outil.

Les distractions peuvent faire perdre le contrôle de l'outil à l'utilisateur.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.

Des fiches non modifiées et des socles adaptés réduiront le risque de décharge électrique.

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de décharge électrique si le corps de l'utilisateur est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des conditions humides.

La pénétration d'eau à l'intérieur d'un outil augmentera le risque de décharge électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil.

Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent le risque de décharge électrique.

e) Lorsqu'on utilise un outil à l'extérieur, il faut utiliser un prolongateur adapté à l'utilisation extérieure.

L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de décharge électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif diff érentiel à courant résiduel (DDR).

L'usage d'un DDR réduit le risque de décharge électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que l'on est en train de faire et faire preuve de bon sens dans son utilisation de l'outil.

Ne pas utiliser un outil lorsqu'on est fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments.

Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves.

b) Utiliser un équipement de sécurité. Toujours porter des verres de protection.

L'utilisation d'un équipement de protection comme un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives dans des conditions appropriées réduira les risques de blessures corporelles.

c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil au secteur et/ou à la batterie, de le ramasser ou de le porter.

Porter un outil en ayant le doigt sur l'interrupteur ou brancher un outil dont l'interrupteur est en position de marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre l'outil en marche.

Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures.

e) Ne pas se pencher trop loin. Garder une position et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements loin des pièces mobiles.

Les pièces en mouvement peuvent happen les vêtements amples, les bijoux ou les cheveux longs.

g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

h) La familiarité acquise par une utilisation fréquente des outils ne doit pas vous rendre complaisant et vous faire ignorer les principes de sécurité des outils.

Un geste imprudent peut causer de graves blessures en une fraction de seconde.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à l'application souhaitée.

Si l'on utilise l'outil électrique adéquat en respectant le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôlé par l'interrupteur représente un danger et doit être réparé.

c) Débrancher la fiche de la source d'alimentation et/ou retirer la batterie de l'outil, si elle est détachable, avant tout réglage, changement d'accessoires ou avant de ranger l'outil.

Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l'outil électrique.

d) Après utilisation, ranger l'outil électrique hors de portée des enfants et ne laisser aucune personne l'utiliser si elle n'est pas familiarisée avec les outils électriques ou ces instructions.

Les outils électriques représentent un danger entre des mains inexpertes.

Français

e) Entretenir les outils électriques et les accessoires. Assurez-vous que les pièces en mouvement ne sont pas désalignées ou coincées, qu'aucune pièce n'est cassée ou que l'outil électrique n'a subi aucun dommage pouvant aff ecter son bon fonctionnement. Si l'outil électrique est endommagé, le faire réparer avant de le réutiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils permettant de couper.

Un outil bien entretenu aux bords bien aff útés risquera moins de se coincer et sera plus facile à maîtriser.

g) Utiliser l'outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.

h) Garder les poignées et les surfaces de préhension propres, sèches et exemptes d'huile et de graisse.

Les poignées et surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil de manière sûre dans des situations inattendues.

5) Utilisation des outils fonctionnant sur batteries et précautions d'emploi

a) Ne recharger qu'avec le chargeur spécifi é par le fabricant.

Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.

b) N'utiliser les outils qu'avec des blocs de batteries spécifi quement désignés.

L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre.

Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.

d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale.

Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

e) Ne pas utiliser un bloc batterie ou un outil qui est endommagé ou modifi é.

Des batteries endommagées ou modifiées peuvent présenter un comportement imprévisible pouvant provoquer un incendie, une explosion ou un risque de blessures.

f) Ne pas exposer un bloc batterie ou un outil à un feu ou à des températures excessives.

L'exposition à un feu ou à des températures supérieures à 130 °C peut provoquer une explosion.

g) Suivre toutes les instructions de charge et ne pas charger le pack batterie ou l'outil en dehors de la plage de température spécifiée dans les instructions.

Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.

6) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié é utilisant uniquement des pièces de rechange identiques.

Cela assurera le maintien de la sécurité de l'outil.

b) Ne jamais réaliser la maintenance sur des packs batterie endommagés.

La maintenance des blocs batterie ne doit être réalisée que par le fabricant ou des personnes autorisées.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.

AVERTISSEMENTS DE SÉCURITÉ POUR SCIE CIRCULAIRE SANS FIL

Procédures de coupe

a) ⚠️ DANGER : Éloigner les mains de la zone de coupe et de la lame. Garder la deuxième main sur la poignée auxiliaire ou sur le boîtier du moteur.

Si les deux mains tiennent la scie, elles ne peuvent pas être coupées par la lame.

b) Ne pas mettre les mains sous la pièce.

Le protecteur ne peut pas protéger l'utilisateur de la lame sous la pièce.

c) Ajuster la profondeur de coupe à l'épaisseur de la pièce. Il convient que moins de la totalité d'une dent parmi toutes les dents de la lame soit visible sous la pièce.

d) Ne jamais tenir la pièce à débiter dans les mains ou sur les jambes. Fixer la pièce sur une plate-forme stable.

Il est important que la pièce soit soutenue convenablement, afi n de minimiser l'exposition du corps, le grippage de la lame ou la perte de contrôle.

e) Tenez l'outil électrique par une surface de prise isolée, lorsque vous eff ectuez une tâche où l'outil de coupe pourrait entrer en contact avec un câblage caché.

Le contact avec un câble sous tension mettra également sous tension les pièces métalliques à découvert de l'outil électrique et pourrait électrocuter l'utilisateur.

f) Lors du sciage en long, toujours utiliser un guide longitudinal ou un guide de chant.

Ceci améliore la précision de la coupe et réduit les risques de grippage de la lame.

g) Utiliser toujours des lames dont la taille et la forme (diamètre et rond) des alésages centraux sont convenables.

Les lames qui ne correspondent pas aux éléments de montage de la scie ne fonctionneront pas bien, provoquant une perte de contrôle.

h) Ne jamais utiliser de rondelles ou de boulons de lame abîmés ou inadaptés.

Les rondelles et les boulons de lames ont été spécialement conçus pour cette scie, afin de garantir une performance optimale et la sécurité du fonctionnement.

Causes du rebond et mises en garde correspondantes

- Le rebond est une réaction soudaine de l'outil lorsque la lame de la scie est coincée, pincée ou désalignée, faisant que la scie hors de maîtrise se soulève et est projetée vers l'utilisateur.

- Lorsque la lame se trouve coincée ou pincée par le fond du trait de scie, elle se bloque et une réaction du moteur entraîne alors rapidement l'outil vers l'utilisateur.

- Si la lame se tord ou est mal alignée lors de la coupe, les dents sur le bord arrière de la lame peuvent creuser la face supérieure du bois, provoquant la sortie de la lame du trait de scie et sa projection sur l'utilisateur.

Le rebond est le résultat d'une mauvaise utilisation de la scie et/ou de procédures ou conditions d'utilisation incorrectes. On peut l'éviter en prenant des précautions adéquates, comme indiqué ci-dessous :

a) Tenir fermement la scie à deux mains et placer les bras de manière à pouvoir résister à la force du rebond. Se placer d'un des côtés de la lame, mais pas dans l'alignement de la lame.

Le rebond peut faire revenir la scie en arrière, mais la force du rebond peut être maîtrisée par l'utilisateur en prenant les précautions adéquates.

b) Lorsque la lame est grippée ou lorsque la coupe est interrompue pour une raison ou une autre, relâcher la gâchette et maintenir la scie immobile sur la pièce jusqu'à ce que la lame s'arrête complètement.

Ne jamais essayer de retirer la scie de la pièce ou de faire reculer la scie pendant que la lame est en mouvement sous peine de provoquer un rebond. Identifier la cause du grippage de la lame et prendre les mesures correctives pour y remédier.

c) Lorsque la scie dans la pièce est remise en marche, centrer la lame de scie dans le trait de scie et vérifi er que les dents de la scie ne sont pas rentrées dans le matériau.

Si la lame est grippée, elle risque de remonter ou de reculer brutalement au moment du redémarrage de la scie.

d) Les grands panneaux doivent être soutenus pour minimiser les risques que la lame se grippe puis recule brutalement.

Les grands panneaux ont tendance à s'aff aisser sous leur propre poids. Des supports doivent être installés sous le panneau, des deux côtés, près de la ligne de coupe et près du bord du panneau.

e) Ne pas utiliser de lames émoussées ou abîmées.

Des lames non aiguisées ou mal fi xées entraînent un trait de scie étroit, ce qui provoque une friction excessive, le grippage de la lame ou un rebond.

f) Les leviers de blocage permettant d'ajuster la profondeur de la lame et le biseau doivent être solidement serrés avant de procéder à la coupe.

Si l'ajustement de la lame est décalé pendant la coupe, cela peut provoquer un grippage et un rebond.

g) Redoubler de précaution lorsqu'on découpe des parois existantes ou d'autres zones sans visibilité.

La lame saillante peut couper des objets qui peuvent provoquer un rebond.

Fonctionnement du protecteur inférieur

a) Vérifi er que le protecteur inférieur est bien fermé avant chaque utilisation. Ne pas mettre la scie en marche si le protecteur inférieur ne se déplace pas librement et ne se ferme pas instantanément. Ne jamais serrer ni attacher le protecteur inférieur en position ouverte.

Si la scie tombe accidentellement, le protecteur inférieur peut se tordre.

Soulever le protecteur inférieur avec la poignée rétractable et s'assurer qu'il se déplace librement et n'est pas en contact avec la lame ou toute autre partie, à tous les angles et profondeurs de coupe.

b) Vérifi er le fonctionnement du ressort protecteur inférieur. Si le protecteur et le ressort ne fonctionnent pas correctement, ils doivent être dépannés avant utilisation.

Le protecteur inférieur peut fonctionner lentement en raison d'éléments endommagés, de dépôts collants ou de l'accumulation de débris.

c) Le protecteur inférieur peut être rétracté manuellement uniquement pour les coupes particulières comme les « coupes plongeantes » et les « coupes composées ».

Soulever le protecteur inférieur par la poignée rétractable et dès que la lame entre dans le matériau, relâcher le protecteur inférieur.

Pour toutes les autres découpes, il convient que le protecteur inférieur fonctionne automatiquement.

d) Vérifi er toujours que le protecteur inférieur recouvre la lame avant de poser la scie sur un établi ou au sol. Une lame non protégée et continuant à fonctionner par inertie entraînera la scie en arrière coupant tout ce qui se trouve sur sa trajectoire.

Tenir compte du temps nécessaire à la lame pour s'arrêter après que l'interrupteur est relâché.

AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES

1. Ne pas laisser de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.

2. Ne jamais désassembler la batterie rechargeable et le chargeur.

3. Ne jamais court-circuiter la batterie rechargeable. Le court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégâts à la batterie.

4. Ne pas jeter la batterie au feu. Elle pourrait exploser.

5. Une surchauffe peut se produire à l'intérieur de l'appareil et endommager le moteur et l'interrupteur, si l'appareil fonctionne sans interruption. Rester au moins 15 minutes sans l'utiliser.

6. Ne pas insérer d'objets dans les fentes d'aération du chargeur. L'insertion d'objets métalliques ou de produits infl ammables dans les fentes d'aération du chargeur présente un risque d'électrocution ou de dégât du chargeur.

7. L'utilisaiton d'une batterie usagée endommagera le chargeur.

8. Apporter la batterie au magasin où elle a été achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.

9. Utiliser des bouche-oreilles pour protéger vos oreilles pendant le fonctionnement.

10. Utiliser uniquement le diamètre de lame spécifié sur la machine.

11. Ne pas utiliser de meule abrasive.

12. Ne pas utiliser de lames de scie déformées ou fendues.

13. Ne pas utiliser de lames de scie en acier à coupe rapide.

14. Ne pas utiliser de lames de scie ne correspondant pas aux caractéristiques spécifiées dans ces instructions.

15. Ne pas arrêter les lames de scie par pression latérale sur le disque.

16. Conserver toujours les lames aiguisées.

17. Veiller à ce que le protecteur inférieur se déplace sans problème et librement.

18. Ne jamais utiliser la scie circulaire avec son protecteur inférieur fi xé en position ouverte.

19. S'assurer que le mécanisme de rétraction du système de protection fonctionne correctement.

20. Ne jamais utiliser la scie circulaire avec la lame tournée vers le haut ou sur le côté.

21. Vérifier que la pièce est dépourvue de corps étrangers comme des clous.

22. La taille des lames de la scie doit être d'environ 125 mm.

23. Retirez la batterie avant d'effectuer des réglages, procéder à des opérations d'entretien ou de maintenance.

Français

1. Faire attention au retour de frein.

Cette scie circulaire possède un frein électrique qui fonctionne lorsqu'on relâche l'interrupteur. Etant donné qu'il y a un certain phénomène de retour lorsque le frein fonctionne, bien tenir le corps principal fermement.

1. S'assurer que la source d'alimentation utilisée est conforme aux exigences spécifiées sur la plaque signalétique du produit.

2. Assurez-vous que le commutateur est en position d'arrêt. Si la batterie est installée à l'outil électrique alors que l'interrupteur d'alimentation est en position de marche, l'outil électrique démarrera immédiatement, ce qui peut provoquer un grave accident.

3. Lorsque la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'une épaisseur et d'une capacité nominale suffisantes. Le cordon prolongateur doit être aussi court que possible.

4. Ne pas eff ectuer de coupe si le socle se trouve en suspens au-dessus de la pièce.

Si la lame est voilée, ou si la coupe est interrompue pour une raison ou pour un autre, relâcher la gâchette et tenir la scie sans bouger dans le matériau jusqu'à ce que la lame arrive à un arrêt complet. Ne jamais tenter de retirer la scie du matériau ni tirer la scie vers l'arrière si la lame tourne ou qu'il risque de se produire un RETOUR DE LAME. Rechercher la cause du voilage de la lame et corriger le problème.

1. Soutenir les panneaux volumineux de façon à réduire les risques de pincement de la lame et de RETOUR DE LAME. Les panneaux volumineux ont tendance à plier sous leur propre poids (Fig. 3). Il faudra placer les supports sous le panneau, des deux côtés du panneau, près de la ligne de coupe et près du bord du panneau comme indiqué sur la Fig. 2.

Pour réduire tout risque de pincement de la lame ou de retour de lame. Lorsqu'une opération de coupe nécessite que la scie repose sur la pièce, poser la scie sur le morceau le plus grand et couper le petit morceau.

1. Faire particulièrement attention lors d'une "coupe de poche" dans un mur existant ou tout autre endroit aveugle. La lame pourrait couper des objets, ce qui risque de provoquer un RETOUR DE LAME.

NE JAMAIS passer la main ou les doigts derrière la scie (Fig. 4). S'il se produit un retour de lame, la scie pourrait facilement sauter brusquement en arrière sur la main et provoquer des blessures graves.

1. AVERTISSEMENT: Il est important de soutenir la pièce correctement et de tenir solidement la scie pour éviter toute perte de contrôle pouvant entraîner des blessures physiques. La Fig. 5 donne un exemple type de soutien manuel de la scie.

2. Placer la section large de l'embase de la lame sur la section de la pièce qui est fermement soutenue, et non sur la section qui va tomber après la coupe. A titre d'exemple, la Fig. 6 montre la façon CORRECTE de couper l'extrémité de la planche, et la Fig. 7 montre la façon INCORRECTE. Si la pièce est courte ou petite, la serrer.

NE PAS ESSAYER DE TENIR LES SECTIONS COURTES À LA MAIN!

1. Ne jamais tenter de scier avec la scie circulaire dirigée vers le bas dans un étau. Ceci serait extrêmement dangereux et pourrait entraîner de graves accidents (Fig. 8).

2. Lorsque vous utilisez le guide, ne tentez pas d'effectuer de coupe inclinée, ce qui risquerait de faire glisser le matériau coupé entre la lame de scie et le guide. Cela pourrait provoquer des blessures. (Fig. 9)

3. Si le levier reste relâché, cela va créer une situation très dangereuse. Toujours bien le serrer. (Fig. 13)

4. Avant de procéder à la coupe, vérifi er le matériau couper. Si le matériau est susceptible de générer de la poussière dangereuse/toxique, s'assurer que le sac à sciures ou le système de collection de poussière approprié est solidement raccordé à la sortie des sciures.

Porter en outre un masque anti-poussière, si disponible.

○ Avant de démarrer la scie, s'assurer que la lame de scie a atteint sa vitesse de régime.
Si la lame de scie s'arrête ou émet un bruit anormal, mettre rapidement l'interrupteur sur OFF.
○ Utiliser la scie circulaire avec la lame tournée vers le haut ou le côté est dangereux. De telles applications inhabituelles doivent être évitées.
○ Lors de la coupe de matériaux, toujours porter des lunettes de protection.
O Une fois la tâche terminée, retirez la batterie.

1. Après avoir fixé en place la lame de scie, vérifier à nouveau que le levier de verrouillage est bien fi xé dans la position indiquée.

2. N'exposez pas vos yeux directement à la lampe en la regardant.

Une exposition continue de vos yeux à la lampe pourrait les blesser.

1. N'utilisez pas le produit si l'outil ou les bornes de la batterie (fi xation de la batterie) sont déformés. Installer la batterie peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d'incendie.
2. Gardez les bornes de l'outil (support de la batterie) exemptes de copeaux et à la poussière.

○ Avant toute utilisation, assurez-vous qu'aucun copeau ou poussière ne s'est accumulé sur la zone des bornes.
○ Pendant l'utilisation, essayez d'éviter que des copeaux ou de la poussière provenant de l'outil ne tombent sur la batterie.
○ Lors de la suspension de l'opération ou après l'utilisation, ne laissez pas l'outil dans un endroit où il pourrait être exposé à des copeaux ou de la poussière.

Le non-respect de cette consigne peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d'incendie.

1. Toujours tenir l'outil fermement avec une main sur la poignée. (Fig. 27).
2. Utiliser une lame de scie conçue pour couper le bois.
3. Utiliser une lame de scie dont la vitesse affichée est égale ou supérieure à la vitesse de rotation indiquée sur l'outil.

PRÉCAUTIONS RELATIVES À LA BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lors de l'utilisation de ce produit, même si le commutateur est actionné. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête. Dans ce cas de figure, charger immédiatement la batterie.
2. En cas de surcharge de l'outil, le moteur peut s'arrêter. Dans ce cas, relâcher le commutateur de l'outil et éliminer les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauffe due à un travail trop intensif, l'alimentation de la batterie peut se couper. Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. Vous pouvez ensuite recommencer à utiliser l'outil.

En outre, respecter la précaution et l'avertissement suivants. AVERTISSEMENT

Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respecter scrupuleusement les précautions suivantes :

1. S'assurer que les copeaux et la poussière ne s'accumulent pas sur la batterie.
   ○ Pendant la tâche, s'assurer que les copeaux et la poussière ne tombent pas sur la batterie.
   O S'assurer que les copeaux et la poussière qui tombent sur l'outil lors de la tâche ne s'accumulent pas sur la batterie.
   ○ Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
   ○ Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).
2. Ne pas percer la batterie à l'aide d'un objet pointu tel qu'un clou. Ne pas la frapper à l'aide d'un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un choc physique important.
3. Ne pas utiliser une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectueuse.
4. Ne pas insérer la batterie à l'envers (pôles inversés).
5. Ne pas raccorder directement la batterie à une prise électrique ou à un allume-cigare.
6. Ne pas utiliser la batterie à d'autres fins que celle spécifiée.
7. En cas d'échec du chargement d'une batterie, même après un certain délai, arrêter immédiatement le rechargement.
8. Ne pas exposer la batterie à des températures ou une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenir la batterie à l'écart de toute flamme en cas de détection d'une fuite ou d'une mauvaise odeur.
10. Ne pas utiliser à proximité d'une source puissante d'électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, ôter immédiatement la batterie de l'équipement ou du chargeur de batterie et cesser de l'utiliser.
12. N'immergez pas la batterie ou ne laissez aucun liquide couler à l'intérieur. La pénétration de liquide conducteur, tel que de l'eau, peut provoquer des dégâts et entraîner un incendie ou une explosion. Rangez la batterie dans un endroit frais et sec, et à distance de tout objet infl ammable. Les atmosphères à gaz corrosifs doivent être évitées.

ATTENTION

1. En cas de projection dans les yeux de liquide ayant fui de la batterie, ne pas se frotter les yeux, les rincer à l'eau claire et contacter immédiatement un médecin.

En l'absence de traitement, le liquide peut provoquer des lésions oculaires.

1. En cas de projection de liquide ayant fui de la batterie sur la peau ou les vêtements, rincer immédiatement ces derniers à l'eau claire (au robinet).

Le liquide peut provoquer une irritation de la peau.

1. En cas de détection de rouille, de mauvaise odeur, de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant.

AVERTISSEMENT

Si des corps étrangers conducteurs s'introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produire dans la batterie et provoquer un incendie. Lors du stockage d'une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes.

○ Ne pas placer de débris conducteurs, de clous ou de morceaux de fi ls électriques en fer ou en cuivre dans le boîtier de rangement.
Pour éviter tout court-circuit, charger la batterie dans l'outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

À PROPOS DU TRANSPORT DE LA BATTERIE LITHIUM-ION

Lors du transport d'une batterie lithium-ion, veuillez observer les précautions suivantes.

AVERTISSEMENT

Informer la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.

Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classification de transport des produits dangereux et nécessitent l'application de procédures spéciales.
Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.
Si le BSL36B18 est installé dans l'outil électrique, la puissance de sortie dépassera 100 Wh et l'unité sera classée comme marchandise dangereuse selon la classifi cation du fret.

Puissance de sortie

Nombre de 2 à 3 chiff res

DIN(2.0x)

PRÉCAUTIONS LORS DE LA CONNEXION DU DISPOSITIF USB (UNIQUEMENT AVEC CHARGEUR UC18YSL3)

Lorsqu'un problème inattendu survient, les données sur un dispositif USB connecté à ce produit risque d'être endommagées ou perdues. Toujours veiller à sauvegarder toutes les données contenues dans le dispositif USB avant de l'utiliser avec ce produit.

Gardez à l'esprit que notre société décline toute responsabilité relative pour toute donnée enregistrée sur un dispositif USB qui est corrompue ou perdue, ni pour tout dommage susceptible de se produire sur un périphérique raccordé.

AVERTISSEMENT

○ Avant l'utilisation, vérifiez que le câble USB ne soit pas défectueux ni endommagé.

L'utilisation d'un câble USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d'incendie.

○ Lorsque le produit n'est pas utilisé, couvrir le port USB avec le cache en caoutchouc.

L'accumulation de poussière, etc. dans le port USB peut provoquer des émissions de fumée ou un départ d'incendie.

REMARQUE

○ Parfois, il peut y avoir une pause pendant la charge de l'USB.
○ Lorsqu'un dispositif USB n'est pas en train d'être rechargé, retirez le dispositif USB du chargeur.

Le non-respect de cette consigne peut non seulement réduire la durée de vie de la batterie d'un périphérique USB, mais aussi peut engendrer des accidents inattendus.

Français

○ Certains appareils USB peuvent ne pas charger en fonction du type d'appareil.

À PROPOS DE Bluetooth

Bluetooth la marque et le logo sont des marques déposées de Bluetooth SIG, Inc., et sont utilisés sous licence.

L'appareil Bluetooth équipé de ce produit fonctionne sur une gamme de fréquences de 2,4 GHz. Pour garantir une utilisation correcte, veuillez prendre connaissance de ce qui suit.

○ Ce produit fonctionne sur les mêmes bandes de fréquence que celles utilisées pour des équipements tels que des fours à micro-ondes, des téléphones sans fi l numériques, des systèmes de réseau local sans fi l et d'autres équipements Bluetooth. Pour éviter l'interférence radio entre le produit et l'équipement mentionné ci-dessus, gardez les unités séparées pendant l'utilisation.

Les signaux radio peuvent ne pas atteindre le produit.

○ À l'exception d'un dysfonctionnement de ce produit, la société n'est pas responsable des dommages pouvant résulter de la communication Bluetooth.

Toute personne utilisant un stimulateur cardiaque ou tout autre appareil médical doit consulter le fabricant, l'institution médicale ou le distributeur dudit appareil électrique médical en ce qui concerne les eff ets des signaux à radiofréquence.

- Ne pas utiliser à proximité d'appareils à commande automatique tels que des portes ou des alarmes incendie automatiques.

Les ondes radio émises par le produit risquent d'aff ecter les dispositifs de commande automatique et de provoquer un accident dû à un dysfonctionnement.

○ Ne pas utiliser le produit dans des endroits surpeuplés au cas ou une personne ou des personnes équipées d'un stimulateur cardiaque se trouvent à proximité.

Les ondes radio émises par le produit peuvent avoir une incidence sur le fonctionnement d'un stimulateur cardiaque.

NOMS DES PIÈCES (Fig. 1 – Fig. 36)

1	Commutateur
2	Verrouillage du commutateur
3	Levier de profondeur de coupe
4	Couvercle
5	Carénage inférieur
6	Boulon
7	Rondelle (B)
8	Lame de scie
9	Guide de pièce
10	Base
11	Levier d'inclinaison
12	Levier de verrouillage
13	Boulon papillon de guide de fi xation
14	Témoin DEL
15	Batterie
16	Clé hexagonale
17	Poignée
18	Guide

19	Commutateur de sélecteur de mode
20	Témoin d'indicateur de mode silencieux
21	Commutateur d'indicateur de niveau de batterie
22	Témoin de niveau de charge de la batterie
23	Commutateur du mode d'éclairage
24	Témoin indicateur de mode d'éclairage
25	Adaptateur de collecte de poussière
26	Plaque de fl uor
27	Tournevis à tête plate
28	Crochet
29	Vis
30	Aspirateur
31	Tuyau
32	Embout de tuyau
33	Port de fi xation du tuyau
34	Joint
35	Commutateur de lien/indépendant
36	Lampe d'affi chage de mode lien
37	Commutateur de l'aspirateur
38	Commutateur de lien/indépendant de l'aspirateur
39	Lampe d'affi chage de mode lien de l'aspirateur
40	Rondelle (A)
41	Échelle en lien
42	Flèche du couvre-engrenages

SYMBOLES

AVERTISSEMENT

Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signifi cation avant d'utiliser l'outil.

	C3605DA: Scie circulaire sans fi I
	Pour réduire les risques de blessures, l'utilisateur doit lire le manuel d'utilisation.
	Toujours porter des lunettes de sécurité.
	Toujours porter un dispositif de protection auditive contre le bruit.
	Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
V	Tension nominale
n_0	Vitesse à vide
	Bouton ON
	Bouton OFF
	Débrancher la batterie
	Action interdite
	Commutateur de sélection de mode
	Commutateur du mode d'éclairage
	Toujours ON (désactivé au bout de 2 minutes)
	Voyant uniquement indicateur ON
	Toujours OFF
	Commutateur de lien/indépendant
	Témoin éteint : Mode indépendant
	Clignotement du témoin : Recherche
	Témoin allumé : Mode lien
	Commutateur de lien/indépendant de l'aspirateur (vendu séparément)
	Témoin éteint : Mode indépendant de l'aspirateur (vendu séparément)
	Clignotement du témoin : Recherche de l'aspirateur (vendu séparément)
	Témoin allumé : Mode lien de l'aspirateur (vendu séparément)
	Commutateur de puissance batterie résiduelle

Batterie

	S'allume;La puissance résiduelle de la batterie est de plus de 75%.
	S'allume;La puissance résiduelle de la batterie se situe entre 50 et 75%.
	S'allume;La puissance résiduelle de la batterie se situe entre 25 et 50%.
	S'allume;La puissance résiduelle de la batterie est de moins de 25%.
	Clignote;La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus rapidement possible.

	Clignote;Sortie suspendue en raison d'une température élevée. Retirez la batterie de l'outil et laissez-la refroidir complètement.
	Clignote;Sortie interrompue en raison d'une défaillance ou un dysfonctionnement. Le problème ne provient peut-être pas de la batterie ; veuillez contacter votre revendeur.

REMARQUE

Pour éviter d'épuiser la batterie si l'on oublie d'éteindre la DEL, la lampe s'éteint automatiquement après environ 2 minutes.

ACCESSOIRES STANDARD

Outre l'unité principale (1 unité), l'emballage contient les accessoires répertoriés à la page 313.

Les accessoires standard sont sujets à changement sans préavis.

APPLICATIONS

Coupe de diff érents types de bois.

SPÉCIFICATIONS

1. Outil électrique

Modèle C3605DA
Tension 36 V
Vitesse sans charge			5000 min ^-1 (mode puissance)2600 min ^-1 (mode silencieux)
Capacité	Profondeur de coupe	90°	47 mm
		45°	30 mm
Batterie disponible pour cet outil*			Batterie multi-volt
Poids**			2,7 kg (BSL36A18)3,0 kg (BSL36B18)

* Les piles existantes (BSL3660/3620/3626, série BSL18xx, etc.) ne peuvent pas être utilisées avec cet outil.

** Selon la procédure EPTA 01/2014

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

Contrôle électronique

O Démarrage en douceur
O Protection contre les surcharges

Cette fonction de protection coupe l'alimentation du moteur en cas de surchauffe du moteur ou d'une réduction manifeste de la vitesse de rotation pendant le fonctionnement.

Lorsque la fonction de protection contre la surcharge a été activée, le moteur peut s'arrêter.

Dans ce cas, relâcher le commutateur de l'outil et éliminer les causes de la surcharge.

Après cela, vous pouvez l'utiliser à nouveau.

O Protection contre les surchauff es

Cette fonction de protection coupe l'alimentation du moteur et arrête l'outil électrique en cas de surchauffe du moteur pendant le fonctionnement.

Lorsque la fonction de protection contre la surchauff e a été activée, le moteur peut s'arrêter.
Dans ce cas, relâcher le commutateur de l'outil et laisser refroidir pendant quelques minutes.
Après cela, vous pouvez l'utiliser à nouveau.

Français

○ Fonction de changement de la vitesse de rotation (mode puissance/mode silencieux)

(Fonctionnement du commutateur de mode puissance/mode silencieux)

Chaque pression sur le sélecteur de mode change le mode de fonctionnement. (Fig. 16)

Le mode silencieux réduit le nombre maximal de tr/min du moteur, permettant ainsi un travail effi cace avec moins de bruit.

Le témoin lumineux du mode silencieux s'allume en mode silencieux.

Lorsque la charge augmente pendant le mode silencieux, l'outil passe automatiquement au mode puissance et revient au mode silencieux lorsque la charge diminue.

En mode puissance, aucun changement n'est apporté au mode silencieux même lorsque la charge diminue.

REMARQUE

Pour activer les changements de mode, tirer le bouton une fois après l'installation de la batterie.

○ Ne pas faire subir de choc violent au panneau de commande ni le casser. Cela risque d'entraîner un dysfonctionnement.

1. Batterie

Modèle BSL36A18
Tension	36 V / 18 V (Commutation automatique*)
Capacité de la batterie	2,5 Ah/5,0 Ah(Commutation automatique*)
Produits sans fi I disponibles**	Produit de série multi-volt, 18 V
Chargeur disponible	Chargeur coulissant pour les batteries au lithium-ion

* L'outil lui-même commute automatiquement.
** Rendez-vous sur notre catalogue général pour plus d'informations.

CHARGE

Avant d'utiliser l'outil électrique, charger la batterie comme suit.

1. Brancher le cordon d'alimentation du chargeur sur la prise secteur.

Quand on raccorde la fi che du chargeur à une prise murale, le témoin indicateur de charge clignote en rouge. (à intervalles d'une seconde).

1. Insérer la batterie dans le chargeur.

Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 24 (à la page 6).

1. Charge

Lorsque vous insérez une batterie dans le chargeur, le témoin de charge clignote en bleu. Lorsque la batterie est complètement chargée, le témoin de charge s'allume en vert. (Voir le Tableau 1)

(1) Indication témoin de charge

Les indications du témoin de charge seront indiquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable.

Tableau 1

Indications du témoin de charge
Témoin de charge (ROUGE / BLEU / VERT / VIOLET)	Avant la charge	Clignote (ROUGE) S'allume pendant 0,5 seconde.Ne s'allume pas pendant 0,5 seconde.(Éteint pendant 0,5 seconde)	Branché à la source d'alimentation
	Pendant la charge	Clignote (BLEU) S'allume pendant 0,5 seconde.Ne s'allume pas pendant 1 seconde.(Éteint pendant 1 seconde)	Capacité de la batterie à moins de 50%
		Clignote (BLEU) S'allume pendant 1 seconde.Ne s'allume pas pendant 0,5 seconde.(Éteint pendant 0,5 seconde)	Capacité de la batterie à moins de 80%
		S'allume (BLEU) S'allume sans interruption	Capacité de la batterie à plus de 80%
	Charge terminée	S'allume (VERT) S'allume sans interruption(Signal sonore continu : environ 6 secondes)
	Veille de surchauff e	Clignote (ROUGE) S'allume pendant 0,3 seconde.Ne s'allume pas pendant 0,3 seconde.(Éteint pendant 0,3 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide).
	Charge impossible	Scintille (VIOLET) S'allume pendant 0,1 seconde.Ne s'allume pas pendant 0,1 seconde.(Éteint pendant 0,1 seconde)(Signal sonore intermittent : environ 2 secondes)	Anomalie de la batterie ou du chargeur

(2) Au sujet des températures et de la durée de charge de la batterie rechargeable Les températures et la durée de charge sont indiquées dans le Tableau 2.

Tableau 2

Chargeur			UC18YSL3
Batterie	Type de batterie Li-ion
	Températures de recharge de la batterie		0°C - 50°C
	Tension de charge	V 14,4 18
	Temps de charge, environ (à 20°C)		Série BSL14xx Série BSL18xx Série multi-volt
			(4 cellules) (8 cells) (5 cellules) (10 cellules) (10 cellules)
			BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38	BSL36A18 : 32BSL36B18 : 52
USB	Tension de charge	V 5
	Courant de charge	A	2

REMARQUE

Le temps de recharge peut varier selon la température ambiante et la tension de la source.

1. Débrancher le cordon d'alimentation du chargeur de la prise secteur.

2. Tenir fermement le chargeur et dégager la batterie. REMARQUE

Bien sortir la batterie du chargeur après usage, et la conserver.

En ce qui concerne la décharge de l'électricité statique en cas de nouvelles piles, etc.

Comme les substances chimiques internes des nouvelles batteries et des batteries qui n'ont pas été utilisées pendant une longue période ne sont pas activées, le courant de décharge risque d'être très faible lorsqu'elles sont utilisées pour la première et la seconde fois. Il s'agit d'un phénomène temporaire et le temps de recharge normal est rétabli quand les batteries auront été rechargées 2 – 3 fois.

Comment prolonger la durée de vie des batteries.

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées. Lorsque vous sentez que la puissance de l'outil faiblit, cessez de l'utiliser et rechargez la batterie. Si vous continuez à utiliser l'outil et à épuiser le courant électrique, la batterie risque de subir des dommages et sa durée de vie sera réduite.

(2) Éviter d'effectuer la recharge à des températures élevées.

Une batterie rechargeable est chaude immédiatement après son utilisation. Si une telle batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie sera plus courte. Laisser la batterie et la recharger une fois qu'elle a refroidi.

ATTENTION

Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu'elle vient d'être utilisée, le témoin de charge du chargeur s'allume pendant 0,3 seconde et s'éteint pendant 0,3 seconde (arrêt pendant 0,3 seconde). Dans ce cas, commencer par laisser la batterie refroidir avant de démarrer le chargement.
Lorsque le témoin de charge clignote (à intervalles de 0,2 seconde), vérifiez la présence et retirez tout corps étranger dans le connecteur de batterie du chargeur. En l'absence de corps étrangers, il s'agit probablement d'un dysfonctionnement de la batterie ou du chargeur. Les confier à un service d'entretien autorisé.
○ Le micro-ordinateur intégré nécessitant environ 3 secondes pour confirmer le chargement de la batterie lorsque UC18YSL3 est retiré, attendre au moins 3 secondes avant de la réinsérer pour poursuivre le chargement. Si la batterie est réinsérée dans un délai de 3 secondes, elle pourra ne pas être correctement chargée.

INSTALLATION ET FONCTIONNEMENT

Action	Figure	Page
Coupe inclinée à l’aide du guide(direction + 45°)	9	3
Réglage précis du parallélisme	10	3
Réglage précis de perpendicularité	11	3
Réglage précis du positionnement de guide de pièce	12	3
Réglage de la profondeur de coupe	13	4
Ligne de coupe	14	4
Fonctionnement du commutateur	15	4
À propos de la fonction de sélection de mode (*1)	16	4

Français

Témoin lumineux de puissance de batterie résiduelle	17	4
À l'aide de l'éclairage à DEL 18 4
Fixation du guide 19 5
Fixation de l'adaptateur de collecte de poussière (vendu séparément)	20	5
Fixation de la plaque de fl uor (vendu séparément)	21	5
Fixation du crochet (*2)(vendu séparément)	22	6
Retrait et insertion de la batterie 23 6
Charge 24 6
Coupe à angle droit 25 6
Coupe inclinée (direction + 45°) 26 7
En tenant l'outil 27 7
Branchement avec un aspirateur (vendu séparément)	28	7
À propos du commutateur de lien/ indépendant	29	8
Lien avec l'unité(*3)	30	9
Désactiver le mode lien 31 10
Démontage de la lame de scie 32 11
Montage de la lame de scie 33 11
Chargement d'un périphérique USB à partir d'une prise électrique	34-a12
Chargement d'un périphérique USB et d'une batterie à partir d'une prise électrique	34-b12
Chargement du périphérique USB 35 12
Lorsque la charge d'un périphérique USB est terminée	36 12
Sélection des accessoires	—	314

(\*1) À propos de la fonction de sélection de mode

A chaque fois que vous appuyez sur le sélecteur de mode, le mode de fonctionnement change.

Lorsque le mode silencieux est sélectionné, le témoin indicateur de mode silencieux s'allume.

Le mode silencieux réduit le nombre maximal de tr/min du moteur, permettant ainsi un travail efficace avec moins de bruit.

Si la charge augmente pendant que le moteur fonctionne en mode silencieux, il passe automatiquement en mode puissance.

De plus, si la charge diminue à nouveau, il revient automatiquement en mode silencieux.

En mode puissance, aucun changement n'est apporté au mode silencieux même lorsque la charge diminue.

Mode	Vitesse à vide
Puissance	5000 min ^-1
Silencieux	2600 min ^-1

REMARQUE

○ Le mode ne change que lorsque qu'une batterie est installée et que vous tirez une fois sur le commutateur.
○ Le mode actuel est maintenu même si le commutateur est réglé sur la position on/off, ou si la batterie est retirée/réinsérée.

(\*2) Fixation du crochet

Le crochet peut être utilisé pour accrocher temporairement l'unité pendant le fonctionnement (Fig. 22).

ATTENTION

Le crochet ne doit jamais être utilisé pour accrocher l'unité sur vous.

Lors de l'utilisation du crochet, assurez-vous que l'unité principale ne glisse pas ou ne tombe pas, ou qu'elle ne devienne pas instable à cause du vent, etc.

N'accrochez jamais l'unité à votre pantalon ou à votre ceinture car cela pourrait provoquer des accidents.

(\*3) Liaison avec l'unité

REMARQUE

○ Lorsque les deux appareils débutent la recherche (voyant clignotant), il faut environ 1 à 3 secondes pour terminer la connexion (voyant allumée). Le délai de connexion peut varier en fonction de la distance ou des obstacles.

- Après la mise sous tension de ce produit, il faut environ 0,5 seconde pour que l'extracteur de poussière/nettoyeur sans fi I se mette en MARCHE.

- Après la mise sous tension de ce produit, il faut environ 0,5 seconde pour que l'extracteur de poussière/nettoyeur sans fil se mette en MARCHE. Lorsque l'appareil est positionné sur ARRET, pendant quelques secondes, la poussière du tuyau est encore aspirée avant que celui-ci ne soit hors tension.

○ Lorsque cet appareil est en cours de recherche (le voyant d'affichage du mode de liaison clignote), le fait de tirer sur le commutateur de ce produit active le moteur. Lorsque la connexion est terminée (voyant allumé), l'extracteur de poussière/nettoyeur sans fil est en MARCHE.

○ Lorsque l'extracteur de poussière/le nettoyeur sans fil et ce produit sont en mode liaison, l'alimentation s'éteint automatiquement si aucun des deux n'est utilisé pendant deux heures.

O S'il n'y a pas de signal de liaison pendant 2 minutes, l'alimentation est automatiquement coupée.

- Retirer la batterie permet le retour de l'appareil en mode de fonctionnement indépendant.

○ Aller au-delà de la distance de communication permet le retour de l'appareil en mode de fonctionnement indépendant.

○ La distance de communication effective pour une liaison sans fi l est d'environ 10 mètres.

S'il y a le moindre obstacle entre l'outil électrique et l'extracteur de poussière/nettoyeur sans fil, la portée eff ective peut être plus courte.

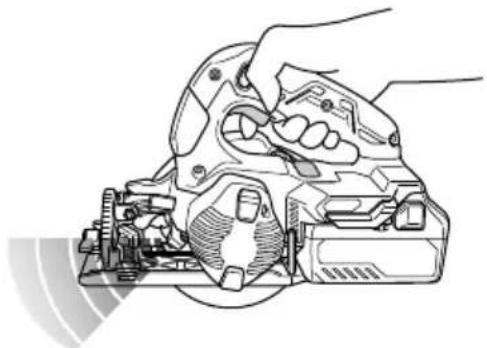

MESSAGES D'ALERTE PAR TÉMOIN DEL (Fig. 37)

Cet appareil dispose de fonctions qui sont conçues pour protéger l'outil lui-même, ainsi que la batterie. Lorsque le commutateur est tiré, si l'une des fonctions de protection est enclenchée pendant le fonctionnement, le témoin DEL clignote comme décrit dans Tableau 3. Lorsque l'une des fonctions de protection est enclenchée, enlever immédiatement votre doigt du commutateur et suivre les instructions décrites sous l'action corrective.

1. Contrôle de la lame de scie

Étant donné que l'utilisation d'une lame de scie émoussée réduira le rendement et entrainera éventuellement un mauvais fonctionnement du moteur, aiguiser ou remplacer la lame dès qu'une abrasion apparait.

2. Vérification des vis de fixation

Vérifier régulièrement toutes les vis de fixation et s'assurer qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien de l'unité du moteur

L'enroulement du moteur est une partie importante de cet outil. Éviter d'endommager et faire attention à éviter tout contact avec de l'huile de nettoyage ou de l'eau.

Après 50 heures d'utilisation, nettoyer le moteur en soufflant dans les orifices de ventilation du carter du moteur avec de l'air sec d'un pistolet à air ou un autre outil (Fig. 38).

La poussière ou l'accumulation de particules dans le moteur peut entraîner des dommages.

4. Contrôle et entretien du carénage inférieur

Toujours s'assurer que le carénage inférieur se déplace en douceur.

En cas de dysfonctionnement, réparer immédiatement le carénage inférieur.

Pour le nettoyage et l'entretien, utiliser un pistolet à air ou un autre outil pour nettoyer l'espace entre le carénage inférieur et le couvercle d'engrenage ainsi que la partie rotative du carénage inférieur avec de l'air sec (Fig. 38). Cela est efficace pour l'émission de copeaux et d'autres particules.

L'accumulation de copeaux ou d'autres particules autour du carénage inférieur peut entraîner un dysfonctionnement ou des dommages.

AVERTISSEMENT

Afin d'éviter l'inhalation de la poussière ou une irritation des yeux, portez des lunettes de protection et un masque à poussière lors de l'utilisation d'un pistolet à air ou d'un autre outil pour nettoyer le carénage inférieur, les orifices d'aération ou d'autres parties de l'appareil.

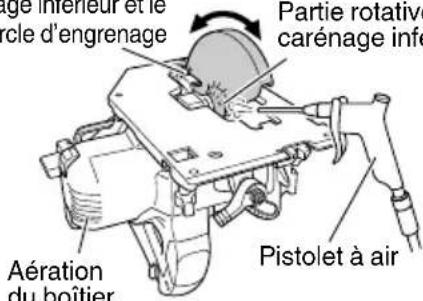

S'assurer du mouvement fl uide du carénage inférieur

Espace entre le carénage inférieur et le couvercle d'engrenage

Partie rotative du carénage inférieur

Aération du boîtier Partie rotative carénage infé ge inférieur et le cle d'engrenage Pistolet à air

Fig. 38

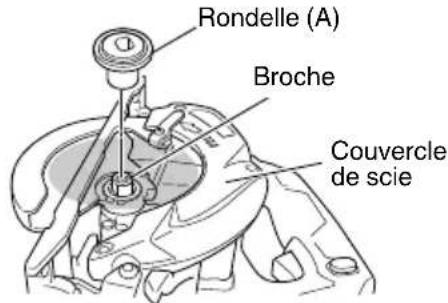

5. Nettoyage de l'intérieur du couvercle de la scie

Contrôlez et nettoyez régulièrement pour vous assurer que la sciure et d'autres résidus ne s'accumulent pas à l'intérieur du couvercle de la scie. Retirez toujours la lame de la scie lors du contrôle et du nettoyage.

Rondelle (A) Broche Couvercle de scie

Fig. 39

6. Inspection des bornes (outil et batterie)

Assurez-vous qu'aucun copeau ou poussière se n'est accumulé sur les bornes.

À l'occasion, vérifier avant, pendant et après le fonctionnement.

Français

ATTENTION

Retirez tous les copeaux ou la poussière qui se sont accumulés sur les bornes.

Le non-respect de cette consigne pourrait provoquer dysfonctionnement.

7. Nettoyage de l'extérieur

Quand l'outil électrique est sale, l'essuyer avec un chiffon sec et doux ou un chiff on imbibé d'eau savonneuse. Ne pas utiliser de solvant au chlore, d'essence ou de diluant, car ils font fondre les matières plastiques.

8. Rangement

Ranger l'outil dans un endroit affi chant une température inférieure à 40°C et hors de portée des enfants.

REMARQUE

Stockage des batteries au lithium-ion.

S'assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker.

Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tenir une charge.

Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation.

Si la durée d'autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fin de vie et s'en procurer une neuve.

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Avis important sur les batteries pour outils électriques sans fi | HiKOKI

Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s'il est utilisé avec une batterie autre que celle que nous avons spécifiée, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).

GARANTIE

Nous garantissons que l'ensemble des outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du mode d'emploi, dans un service après-vente HiKOKI agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la horme EN62841 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A : 102 dB (A)

Niveau de pression acoustique pondérée A :91 dB (A) Incertitude K: 3 dB (A)

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN62841.

Couper du carton gris :

Valeur d'émission de vibration a_h = 1,4m / s^2

Incertitude K = 1,5 m/s²

La valeur totale des vibrations a été mesurée par une méthode d'essai standard et peut être utilisée pour comparer un outil à un autre.

Elle peut également être utilisée pour une évaluation préliminaire du niveau d'exposition.

AVERTISSEMENT

○ La valeur d'émission de vibrations en fonctionnement de l'outil électrique peut être diff érente de la valeur totale déclarée, en fonction des utilisations de l'outil.

○ Identifier les mesures de protection de l'utilisateur fondées sur une estimation de l'exposition en conditions d'utilisation (tenant compte de tous les aspects du cycle d'utilisation, tels que les moments où l'outil est mis hors tension ou lorsqu'il tourne à vide en plus des temps de déclenchements).

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifications peuvent faire l'objet de modifi cations sans avis préalable.

DÉPANNAGE

Consulter le tableau d'inspection ci-après si l'outil ne fonctionne pas correctement. Si le problème n'est pas réglé, veuillez vous adresser au concessionnaire ou à un centre de réparations HiKOKI.

1. Outil électrique

Symptôme Cause probable Solution
L'outil ne fonctionne pas Auou	une énergie dans la batterie Charger la batterie.
	La batterie n'est pas correctement installée.	Poussez la batterie jusqu'à ce que vous entendiez un déclic.
L'outil s'est arrêtésoudainement	L'outil était en surcharge Débarrassez-vous du	du problème provoquantla surcharge.
	La protection contre la surcharge est enfonctionnement.
	La batterie est en surchauff e. Laissez la batterie refroidir.
Ne peut pas être incliné Le levier d'inclinaison (avant) et l'écroupapillon d'inclinaison (arrière) ne sont pasdesserrés.		Essayez d'incliner après avoir desserréle levier d'inclinaison (avant) et l'écroupapillon d'inclinaison (arrière). Serrez lespièces desserrées après avoir procédé auxréglages nécessaires.
Ne peut pas inverserl'inclinaison	La profondeur de coupe est réglée aumaximum.	Inversez l'inclinaison après avoir réglé laprofondeur de coupe à un moindre réglage.
	Le levier d'inclinaison (avant) et l'écroupapillon d'inclinaison (arrière) ne sont pasdesserrés.	Essayez d'incliner après avoir desserré lelevier d'inclinaison (avant) et l'écrou papillond'inclinaison (arrière).
Le parallélisme ne peut pasêtre réglé avec précision	La vis de blocage à douille hexagonaleM5, qui maintient la charnière du couvercle d'engrenage, doit être desserrée.	Desserrer la vis de blocage à douillehexagonale M5 qui maintient la charnière ducouvercle d'engrenage.
Ne coupe pas bien La lame de scie est usée ou des dents sontmanquantes.		Remplacez avec une nouvelle lame de scie.
		Le boulon est desserré. Serrez fermement leboulon.
		La lame de scie est installé à l'envers. Installez la lame de scie dans le bon sens.
Le commutateur ne peutpas être tiré	Le commutateur de verrouillage n'est passuffisamment enfoncé.	Enfoncez l'interrupteur de verrouillage àfond.
La décharge de sciure debois est faible	La sciure de bois s'est accumulée dans lecouvercle de la scie.	Retirez la sciure de bois à l'intérieur ducouvercle de la scie.
La batterie ne peut pas êtreinstallée	Essayer d'installer une batterie d'un autreetype que celui défini pour l'outil.	Veuillez installer une batterie de type multi-volt.
Ne peut pas être connectévia Bluetooth ou laconnexion est interrompue	L'appariement a échoué Lire entièrement lemansuel d'instructionsde l'aspirateur pour réaliser correctementl'appariement.Veuillez noter qu'une utilisation en continuaprès un arrêt peut nécessiter un nouvelappariement.
	Affectée par un réseau local sans fil àproximité ou par un équipement émettantdes ondes radio.	Éloignez le produit de l'équipement pouvantaff ecter la connexion.
	L'appareil compatible Bluetooth est tropéloigné du produit	Rapprochez le produit de l'appareilcompatible Bluetooth.
	Tentative de connexion à un appareil nonconforme	À ne raccorder qu'aux appareils indiquéspar notre société.
	Un appareil est déjà connecté	Deux appareils ne peuvent pas êtreconnectés au produit en même temps.Sélectionnez l'appareil que vous souhaitezutiliser et raccordez-le au produit.

1. Chargeur

Symptôme Cause probable Solution
Le témoin de charge clignote rapidement en violet et le chargement de la batterie ne démarre pas.	La batterie n'est pas insérée jusqu'au bout. Insérez la batterie fermement.
	Il y a une substance étrangère dans la borne de la batterie ou là où la batterie est fi xée.	Retirez les corps étrangers.
Le témoin indicateur de chargement clignote en rouge et le chargement de la batterie ne démarre pas.	La batterie n'est pas insérée jusqu'au bout. Insérez la batterie fermement.
	La batterie est en surchauff e. Si laissez, la batterie commencera automatiquement à charger si la température diminue, mais cela peut réduire la vie de la batterie. Il est recommandé que la batterie soit refroidie dans un lieu bien ventilé à l'écart de la lumière directe du soleil avant de la charger.
La durée d'autonomie de la batterie est courte même si la batterie est complètement chargée.	La durée de vie de la batterie est usée. Remplacez la batterie par une neuve.
La batterie prend un certain temps à charger.	La température de la batterie, le chargeur ou l'environnement est extrêmement faible.	Chargez la batterie à l'intérieur ou dans un autre environnement plus chaud.
	Les orifi ces du chargeur sont obstrués, ce qui risque de surchauff er ses composants internes.	Évitez de bloquer les orifi ces.
	Le ventilateur de refroidissement n'est pas en marche.	Contactez un centre de service après-vente HiKOKI agréé pour la réparation.
Le témoin d'alimentation USB s'est éteint et le dispositif USB a arrêté de charger.	La capacité de la batterie est devenue faible.	Remplacez la batterie par une qui a encore de la capacité.
		Branchez la fi che d'alimentation du chargeur dans une prise électrique.
Le témoin d'alimentation USB ne s'éteint pas, même si le dispositif USB a fi ni de charger.	Le témoins d'alimentation USB s'allume en vert afi n d'indiquer que la charge USB est possible.	Il ne s'agit pas d'un dysfonctionnement.
L'état de charge d'un dispositif USB ou sa fi n de chargement n'est pas clair.	Le témoin d'alimentation USB ne s'éteint pas même lorsque la charge est terminée.	Examinez le dispositif USB qui est en charge afin de confirmer son état de charge.
Le chargement d'un dispositif USB s'arrête en cours.	Le chargeur a été branché dans une prise électrique pendant que le dispositif USB était en charge à l'aide de la batterie de la source d'alimentation.	Il ne s'agit pas d'un dysfonctionnement. Le chargeur met en pause la charge USB pendant environ 5 secondes lorsqu'il diff érencie entre les sources d'alimentation.
	Une batterie a été insérée dans le chargeur pendant que le dispositif USB est en train d'être chargé à l'aide d'une prise électrique comme source d'alimentation.
Le chargement du dispositif USB se met en pause à michemin lorsque la batterie et le dispositif USB sont chargés en même temps.	La batterie est complètement chargée. Il ne s'agit pas d'un dysfonctionnement. Le chargeur met en pause la charge USB pendant environ 5 secondes pendant qu'il vérifi e si la batterie a été complètement chargée.
Le chargement du dispositif USB ne démarre pas lorsque la batterie et le dispositif USB sont chargés en même temps.	La capacité de la batterie restante est extrêmement faible.	Il ne s'agit pas d'un dysfonctionnement. Lorsque la capacité de la batterie atteint un certain niveau, la charge USB démarre automatiquement.

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fr
