MANUAL DE UTILIZARE C3606DUM HiKOKI

Instrucţiuni de utilizare

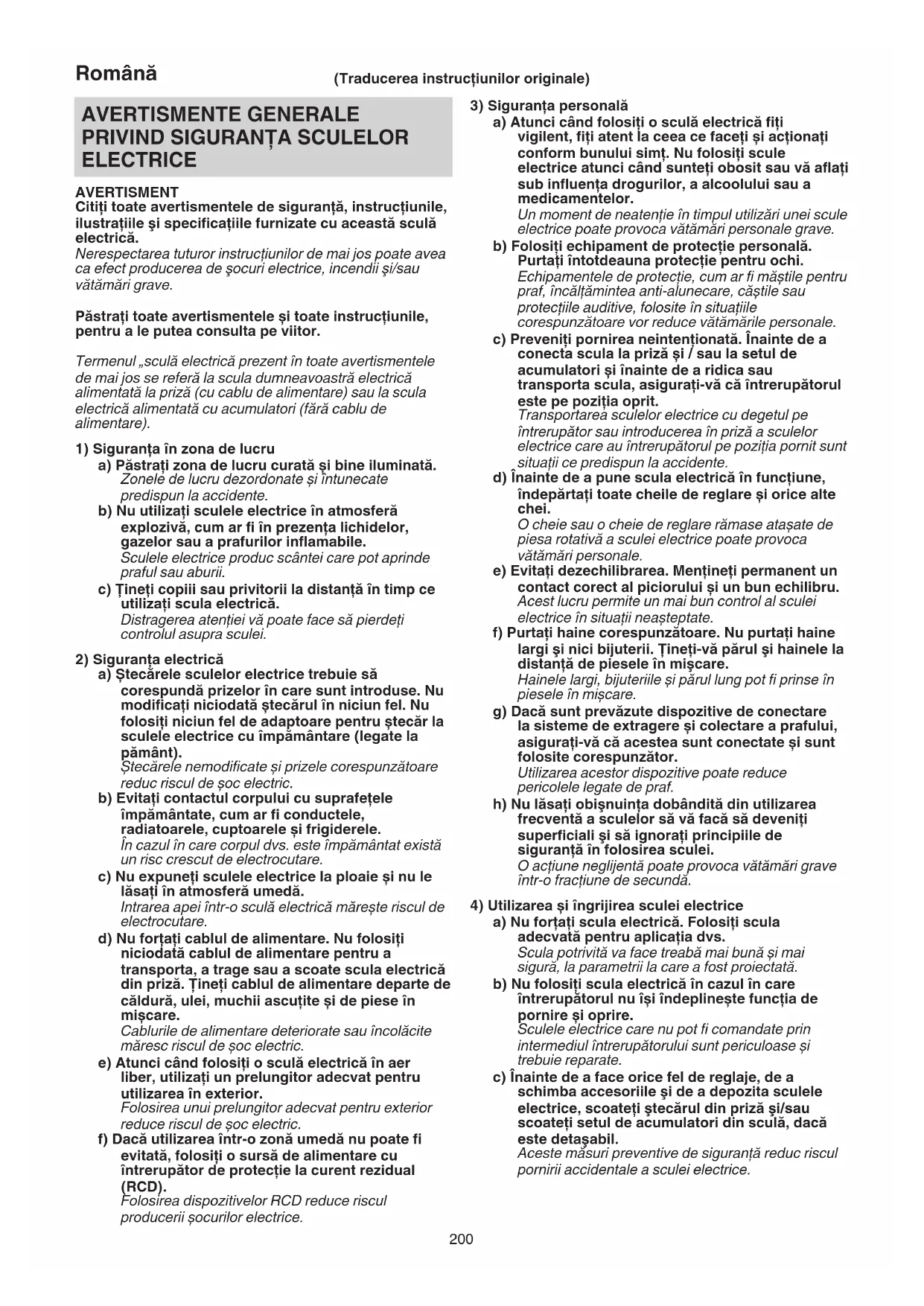

ELECTRICE AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile şi specificaţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de şocuri electrice, incendii şi/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor inflamabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificaţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fiţi vigilent, fiţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi şi nici bijuterii. Ţineţi-vă părul şi hainele la distanţă de piesele în mişcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obişnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superficiali şi să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile şi de a depozita sculele electrice, scoateţi ştecărul din priză şi/sau scoateţi setul de acumulatori din sculă, dacă este detaşabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice şi accesoriile. Verificaţi alinierea şi prinderea pieselor mobile, ruperea pieselor precum şi orice alte aspecte care ar putea să influenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele şi suprafeţele de prindere uscate, curate şi ferite de ulei şi unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizați un set de acumulatori sau o sculă care este deteriorat(ă) sau modificat(ă). Este posibil ca acumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneți un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie. g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparați niciodată seturile de acumulatori deteriorați. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați. PRECAUŢIE Ţineţi copiii și persoanele infirme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infirme.

CU ACUMULATOR Proceduri de tăiere a) PERICOL: Ţineţi mâinile departe de zona de tăiere şi de lamă. Ţineţi cealalaltă mână pe mânerul auxiliar sau pe carcasa motorului. Dacă ambele mâini ţin ferăstrăul, acestea nu pot fi tăiate de lamă. b) Nu puneţi mâna sub elementul de prelucrat. Apărătoarea nu vă poate proteja împotriva lamei sub elementul de prelucrat. c) Modificaţi adâncimea tăieturii în funcţie de grosimea elementului. Ar trebui să fie vizibil sub element mai puţin de un dinte complet al lamei. d) Nu ţineţi elementul de prelucrat în mână sau pe picior în timp ce îl tăiaţi. Fixaţi elementul de prelucrat pe o platformă stabilă. Fixarea elementului este importantă pentru minimizarea expunerii corporale, înţepenirii lamei, sau a pierderii controlului. e) Apucaţi scula electrică de suprafeţele izolate de prindere, atunci când executaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu cabluri ascunse. Atingerea cablului sub tensiune va pune de asemenea sub tensiune părţile metalice expuse, putând electrocuta operatorul. f) Când efectuaţi spintecări, utilizaţi întotdeauna un scut de protecţie sau un ghidaj cu margine dreaptă. Acest lucru îmbunătăţeşte acurateţea tăieturii şi reduce probabilitatea ca lama să se înţepenească. g) Folosiţi întotdeauna lame de mărimea şi forma corectă (romb sau rotund) pentru orificiile axului. Lamele care nu se potrivesc cu elementele de montură ale ferăstrăului se vor descentra, ducând la pierderea controlului. h) Nu folosiţi niciodată şaibe sau şuruburi defecte sau greşite. Şaibele şi şuruburile lamei au fost special proiectate pentru ferăstrăul dumneavoastră, pentru execuţie optimă şi siguranţă a exploatării. 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

Cauze ale reculului şi avertismente conexe – reculul este o reacţie bruscă a unei lame ciupite, blocate sau aliniate incorect, cauzând un ferăstrău necontrolat să se ridice şi să iasă din elementul prelucrat înspre operator; – atunci când lama este ciupită sau blocată strâns de lăcaşul care se îngustează, lama se opreşte şi reacţia motorului propulsează unitatea înspre operator; – dacă lama se răsuceşte sau îşi pierde alinierea în tăietură, dinţii din marginea posterioară a lamei se pot înţepeni în suprafaţa superioară a lemnului cauzând lama să iasă din lăcaş şi să sară spre operator. Reculul este rezultatul folosirii greşite a ferăstrăului şi/sau a folosirii de proceduri sau condiţii de utilizare incorecte şi poate fi evitat luând precauţiile necesare, după cum este prezentat mai jos. a) Menţineţi o priză fermă cu amândouă mâinile pe ferăstrău şi poziţionaţi braţele pentru a opune rezistenţă forţelor de recul. Poziţionaţi-vă corpul pe oricare din parţile lamei, dar nu pe linie cu aceasta. Reculul ar putea arunca ferăstrăul înapoi, dar forţele de recul pot fi controlate de către operator, dacă sunt luate măsurile de precauţie corecte. b) Când lama este blocată, sau când tăierea este întreruptă din orice motiv, eliberaţi trăgaciul şi ţineţi ferăstrăul nemişcat în material până când lama se opreşte complet. Nu încercaţi niciodată să scoateţi ferăstrăul din elementul prelucrat sau să trageţi ferăstrăul înapoi, în timp ce lama este în mişcare, pentru că poate apărea forţa de recul. Investigaţi şi luaţi măsuri rectificatoare pentru a elimina cauza blocării lamei. c) Când se reporneşte ferăstrăul în elementul prelucrat, centraţi lama ferăstrăului în locaş astfel încât dinţii să nu atingă materialul. Dacă lama ferăstrăului se blochează, aceasta ar putea sări sau recula din elementul prelucrat, la repornirea ferăstrăului. d) Susţineţi panourile mari pentru a minimiza riscul ca lama să ciupească sau să reculeze. Panourile mari tind să se încovoaie datorită greutăţii lor. Suportul trebuie să fie poziţionat sub panou în ambele părţi, lângă linia de tăiere şi aproape de marginea panoului. e) Nu folosiţi lame tocite sau deteriorate. Lamele neascuţite sau incorect fixate produc locaşuri înguste care duc la fricţiune excesivă, blocarea lamelor şi recul. f) Manetele de blocare a ajustării înclinaţiei şi a adâncimii lamei trebuie strânse şi fixate înainte de realizarea tăierii. Dacă ajustarea lamei se modifică în timpul tăierii, aceasta poate duce la blocare şi recul. g) Folosiţi atenţie sporită atunci când tăiaţi în pereţi deja construiţi sau alte locuri fără vizibilitate. Lama ieşită în afară poate tăia obiecte care pot cauza recul. Funcţiile apărătorii inferioare a) Verificaţi ca apărătoarea inferioară să fie închisă corect înainte de fiecare utilizare. Nu utilizaţi ferăstrăul dacă apărătoarea inferioară nu se poate mişca liber şi nu poate fi închisă instantaneu. Nu încercaţi niciodată să fixaţi sau să prindeţi apărătoarea inferioară în poziţia deschisă. Dacă ferăstrăul este scăpat accidental, apărătoarea inferioară se poate îndoi. Ridicaţi apărătoarea inferioară cu ajutorul mânerului de rapel şi verificaţi dacă se mişcă liber şi dacă nu atinge lama sau orice altă componentă, din niciun unghi sau la nicio adâncime de tăiere. b) Verificaţi modul de operare al arcului apărătorii inferioare. Dacă apărătoarea şi arcul nu funcţionează corespunzător, trebuie făcută revizia acestora înainte de utilizare. Apărătoarea inferioară poate funcţiona greu din cauza componentelor defecte, depunerilor cleioase, sau a reziduurilor adunate. c) Apărătoarea inferioară poate fi retrasă manual doar pentru tăieturi speciale cum ar fi „tăieturile înclinate” şi „tăieturile compuse”. Ridicaţi apărătoarea inferioară de mânerul de rapel şi de îndată ce lama pătrunde în material, trebuie să eliberaţi apărătoarea. Pentru orice alt fel de tăieturi, apărătoarea inferioară trebuie să funcţioneze automat. d) Fiţi întotdeauna atent ca apărătoarea inferioară să acopere lama, înainte de a pune ferăstrăul pe banc sau pe podea. O lamă neprotejată şi în derivă va duce la deplasarea inversă a ferăstrăului, tăind orice se află în calea sa. Ţineţi cont de durata necesară pentru oprirea lamei, după comutarea întrerupătorului. AVERTISMENTE SUPLIMENTARE

1. Pentru protejarea auzului pe durata folosirii, purtaţi

2. Utilizaţi pe sculă doar lama cu diametrul specificat.

3. Nu utilizaţi discuri abrazive.

4. Nu folosiţi lame deformate sau crăpate.

5. Nu folosiţi lame din oţel rapid.

6. Nu folosiţi lame care nu corespund caracteristicilor

specificate în instrucţiuni.

7. Nu opriţi lamele aplicând presiune laterală pe disc.

8. Păstraţi întotdeauna lamele ferăstrăului ascuţite.

9. Asiguraţi-vă că apărătoarea inferioară se mişcă liber şi

10. Nu folosiţi niciodată ferăstrăul circular cu apărătoarea

inferioară fixată în poziţia deschisă.

11. Asiguraţi-vă că mecanismul de retragere al apărătorii

inferioare funcţionează corect.

12. Nu utilizaţi niciodată ferăstrăul circular cu lama

poziţionată în sus sau lateral.

13. Asiguraţi-vă că materialul nu conţine materii străine cum

14. Raza lamelor ferăstrăului trebuie să fie între 165mm și

15. Scoateți acumulatorul înainte de a realiza orice reglare,

lucrare de service sau de întreținere.

16. Țineți cont de reculul frânei.

Acest ferăstrău circular dispune de o frână electrică care funcționează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcționează, asigurați-vă că țineți bine corpul principal.

17. Asiguraţi-vă că întrerupătorul este în poziţia OPRIT.

Dacă acumulatorul instalat pe scula electrică în timp ce întrerupătorul este în poziţia PORNIT, scula electrică va începe operarea imediat, ceea ce ar putea produce un accident grav.

18. Evitaţi tăierea în starea în care baza s-a desprins de pe

material. Când lama este blocată sau când tăierea este întreruptă din orice motiv, eliberaţi trăgaciul şi ţineţi ferăstrăul nemişcat în material până când lama se opreşte complet. Nu încercaţi niciodată să scoateţi ferăstrăul din elementul prelucrat sau să trageţi ferăstrăul înapoi în timp ce lama este în mişcare, pentru 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

că poate apărea forţa de RECUL. Investigaţi şi luaţi măsuri rectificatoare pentru a elimina cauza blocării lamei.

19. Susţineţi panourile mari pentru a minimiza riscul ca

lama să ciupească sau să RECULEZE. Panourile mari tind să se încovoieze datorită greutăţii lor (Fig.3). Suporturile trebuie să fie poziţionate sub panou în ambele părţi, lângă linia de tăiere şi aproape de marginea panoului, aşa cum se arată în Fig.2. Pentru a minimiza riscul ca lama să ciupească sau să reculeze. Când operaţia de tăiere necesită aşezarea ferăstrăului pe piesa de lucru, ferăstrăul trebuie aşezat pe partea mai mare şi partea mai mică va fi tăiată.

20. Fiţi foarte atenţi atunci când faceţi o “tăietură buzunar”

în pereţii existenţi sau în alte zone fără vizibilitate. Lama ieşită în afară poate tăia obiecte care pot cauza RECUL. Nu puneţi NICIODATĂ mâna sau degetele în spatele ferăstrăului (Fig.4). Dacă se produce recul, ferăstrăul poate sări cu uşurinţă înapoi peste mâna dumneavoastră, putând provoca răni grave.

21. AVERTISMENT: Este important să susţineţi bine piesa

de lucru şi să ţineţi ferăstrăul ferm pentru a preveni pierderea controlului care ar putea provoca rănirea dumneavoastră. Fig.5 ilustrează poziţia tipică de ţinere a ferăstrăului în mână.

22. Aşezaţi porţiunea mai largă a bazei ferăstrăului pe acea

parte a piesei de lucru care este susţinută ferm, nu pe secţiunea care va cădea atunci când se va face tăierea. Ca exemple, Fig.6 ilustrează metoda CORECTĂ de a tăia capătul unei scânduri, iar Fig.7, metoda GREŞITĂ. Dacă piesa de lucru este scurtă sau mică, fixaţi-o cu o clemă. NU ÎNCERCAŢI SĂ ŢINEŢI PIESE SCURTE CU MÂNA!

23. Nu încercați niciodată să tăiați cu ferăstrăul circular ținut

cu susul în jos pe o menghină. Acest lucru este foarte periculos și poate duce la accidente grave. (Fig.8)

24. Atunci când folosiți ghidajul, nu încercați o tăietură

înclinată care ar permite materialului tăiat să alunece între lama fierăstrăului și ghidaj. Această acțiune ar putea provoca rănirea. (Fig.9)

25. În cazul în care levierul rămâne slăbit, se creează o

situație foarte periculoasă. Strângeți-l întotdeauna foarte bine. (Fig.15)

26. Este foarte periculos să permiteți ca maneta de

înclinare și piulița-fluture înclinată să rămână slăbite. Strângeți întotdeauna temeinic. (Fig.25, 26)

27. Înainte de operaţiunea de tăiere, asiguraţi-vă că

materialul pe care îl veţi tăia. Dacă consideraţi că materialul ce urmează a fi tăiat va genera prafuri dăunătoare / toxice, asiguraţi-vă că sacul de praf sau sistemul adecvat de extragere a prafului este conectat ferm la gura de aspiraţie. Purtaţi, de asemenea, masca de praf, dacă este disponibilă. ○ Înainte de a începe să tăiaţi, asiguraţi-vă că lama a ajuns la viteza maximă de rotaţie. ○ Dacă lama se opreşte sau face zgomote neobişnuite în timpul operaţiunii, comutaţi imediat întrerupătorul pe poziţia ÎNCHIS. ○ Folosirea ferăstrăului circular cu lama îndreptată în sus sau lateral este foarte periculoasă. Asemenea utilizări neobişnuite trebuie evitate. ○ Purtaţi întotdeauna ochelari de protecţie când tăiaţi materiale. ○ După ce aţi terminat o lucrare, scoateţi acumulatorul.

28. După ce aţi ataşat lama, asiguraţi-vă că maneta de

blocare este strâns fixată în poziţia stabilită.

29. Utilizați un disc de fierăstrău pentru tăierea lemnului.

30. Utilizați un disc de fierăstrău cu o viteză indicată egală

cu sau mai mare decât viteza de rotație indicată pe sculă.

31. Utilizaţi o lamă de fierăstrău conformă cu EN847-1.

32. Nu permiteţi contactul direct al luminii cu ochii prin

privirea în direcţia luminii. Dacă vă expuneţi ochii în mod repetat la lumină, aceștia vor avea de suferit. Ștergeți orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriați obiectivul. Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.

33. Nu bruscaţi panoul de control și feriţi-l de spargere.

Aceasta ar putea avea consecinţe nedorite.

34. Încărcaţi întotdeauna acumulatorul la o temperatură

cuprinsă între 0°C–40°C. O temperatură mai mică de 0°C va duce la supraîncărcare, acest lucru fiind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40°C. Cea mai potrivită temperatură pentru încărcare este între 20°C–25°C.

35. Nu utilizaţi încărcătorul în continuu.

Când s-a încheiat o încărcare, lăsaţi încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui acumulator.

36. Nu permiteți pătrunderea materiilor străine în orificiul

pentru conectarea acumulatorului.

37. Nu demontaţi niciodată acumulatorul sau încărcătorul.

38. Nu scurtcircuitaţi niciodată acumulatorul.

Scurtcircuitarea acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

39. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul

este ars, acesta poate exploda.

40. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

41. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

42. Când se folosește această unitate în continuu, unitatea

se poate supraîncălzi, ceea ce ar putea duce la deteriorarea motorului și a comutatorului. Prin urmare, ori de câte ori carcasa se încinge, nu mai folosiți scula o vreme.

43. Asiguraţi-vă că acumulatorul este aplicat corect. Dacă

prezintă joc, ar putea cădea şi produce un accident.

44. Nu utilizați produsul dacă scula sau bornele

acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

45. Păstrați terminalele sculei (asamblarea acumulatorului)

fără șpan și praf. ○ Înainte de utilizare, asigurați-vă că nu s-au colectat șpan și praf în zona bornelor. ○ În timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe acumulator. ○ La întreruperea operațiunii sau după utilizare, nu lăsați scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf. Nerespectarea acestei indicații poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

46. Utilizaţi întotdeauna scula și acumulatorul la temperaturi

între -5°C și 40°C. 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu-ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească. După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf. ○ Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar fi

cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fizice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul în alte scopuri decât cele

5. În cazul în care acumulatorul nu se încarcă după

trecerea timpului de încărcare specificat, încetaţi imediat să îl mai încărcaţi.

6. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

7. Ţineţi-l departe de flacără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

8. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

9. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

10. Nu scufundați acumulatorul sau nu permiteți fluidelor să

curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într- un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.

11. Nu aplicați șoc puternic asupra panoului de afișaj și nu

îl deteriorați. Aceasta ar putea avea consecinţe nedorite. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator

intră în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel şi cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notificaţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie.

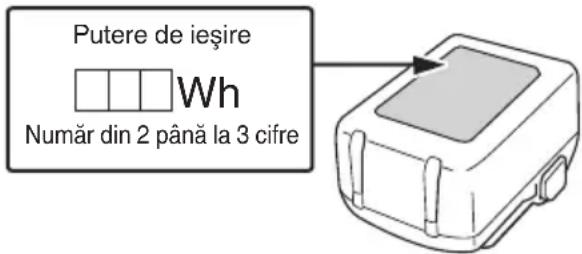

Putere de ieşire Număr din 2 până la 3 cifre

(UC18YSL3) Când apare o problemă neaşteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asiguraţi-vă întotdeauna că aţi salvat o copie de siguranţă a datelor de pe dispozitivul USB înainte de a folosi acest produs. 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

Vă rugăm să reţineţi că firma noastră nu îşi asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute şi nici pentru defectele care pot apărea la un dispozitiv conectat. AVERTISMENT ○ Înainte de utilizare, verificaţi cablul USB conectat pentru orice fel de defect sau deteriorare. Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere. ○ În cazul în care nu utiizaţi produsul, acoperiţi portul USB cu capacul de cauciuc. Acumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere. NOTĂ ○ Ocazional, ar putea exista o pauză în timpul reîncărcării USB. ○ Când nu se încarcă un dispozitiv USB, scoateţi dispozitivul USB din încărcător. În caz contrar, se poate reduce durata de viaţă a acumulatorului unui dispozitiv USB şi, totodată, se pot produce accidente neaşteptate. ○ Este posibil să nu se poată încărca unele dispozitive USB, în funcţie de tipul dispozitivului.

Numerele din lista de mai jos corespund Fig.1–Fig.32. 1 Comutator 2 Blocaj comutator 3 Duză colectare praf 4 Nivelul adâncimii de tăiere 5 Piuliţă-fl uture înclinată 6 Protecţie inferioară 7 Bolţ 8 Şaibă (B) 9 Lamă fi erăstrău 10 Piesă ghidaj 11 Bază 12 Manetă de înclinare 13 Șurubul butonului de prindere a ghidajului 14 Manetă de blocare 15 Lumină LED 16 Acumulator 17 Cheie imbus 18 Mâner 19 Mâner secundar 20 Indicator luminos de încărcare 21 Șurub de fi xare M6 (×2) 22 Buton zimțat M6 23 Placă de înclinare (B) 24 Șurub de reglare a unghiului 25 Șurub de reglare a unghiului (pentru 45°) (×2) 26 Comutator selectare mod 27 Indicator luminos mod silenţios 28 Comutator mod de iluminare 29 Indicator luminos mod de iluminare 30 Ghidaj 31 Caneluri de ghidare 32 Șină de ghidaj 33 Buză de cauciuc 34 Cherestea 35 Clapetă de închidere 36 Şaibă (A)

Comutator al indicatorului pentru nivelul acumulatorului 38 Indicator luminos nivel acumulator 39 Panoul de afișaj SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnificaţia acestora. C3606DUM: Fierastrau circular cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Purtaţi întotdeauna protecţie pentru ochi. Purtaţi întotdeauna protecţie auditivă. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Viteză la mers în gol Pornire 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

Oprire Deconectaţi acumulatorul Avertisment Acţiune interzisă Este selectat modul ridicat Este selectat modul mediu Este selectat modul silențios Blocare Deblocare Până când face contact Întotdeauna PORNIT (se oprește după 60 secunde) Întotdeauna OPRIT Acumulator Luminează; Acumulatorul este încărcat peste 75%. Luminează; Acumulatorul este încărcat între 50%–75%. Luminează; Acumulatorul este încărcat între 25%–50%. Luminează; Acumulatorul este încărcat mai puțin de 25%. Clipeşte; Acumulatorul este aproape descărcat. Reîncărcați acumulatorul cât mai curând posibil. Clipeşte; Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtați acumulatorul din sculă și lăsați-l să se răcească complet. Clipeşte; Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecțiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactați distribuitorul dvs. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 270. Accesoriile standard sunt supuse modificărilor fără notificare prealabilă. APLICAŢII Tăierea a numeroase feluri de lemn. SPECIFICAŢII

Model C3606DUM Tensiune 36 V Viteză fără sarcină 5600 min-

(Mod silenţios) Capacitate Adâncimea de tăiere 90° 66 mm 45° 43 mm Acumulator disponibil pentru această sculă*

4,1 kg (BSL36A18X) 4,4 kg (BSL36B18X) *1 Acumulatoarele existente (seriile BSL3660/3620/3626, BSL18 etc.) nu pot fi utilizate cu această sculă. *2 Conform Procedura EPTA 01/2014 NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificaţii pot fi modificate fără notificare prealabilă. Control electronic ○ Soft-start (limitarea curentului de pornire) ○ Protecţie împotriva suprasolicitării Această caracteristică de protecţie întrerupe alimentarea motorului în cazul unei suprasarcini a motorului sau a depistării reducerii vitezei de rotaţie în timpul operării. Când caracteristica de protecţie la suprasolicitare a fost activată, motorul se poate opri. În acest caz, eliberaţi întrerupătorul sculei şi îndepărtaţi cauza suprasolicitării. După aceasta, o puteţi folosi din nou. ○ Protecţie împotriva supraîncălzirii Această caracteristică de protecţie întrerupe alimentarea motorului şi opreşte scula electrică în cazul supraîncălzirii motorului în timpul operării. Când caracteristica de protecţie la supraîncălzire a fost activată, motorul se poate opri. În acest caz, eliberaţi întrerupătorul sculei şi lăsaţi-o câteva minute să se răcească. După aceasta, o puteţi folosi din nou. ○ Funcția de schimbare a vitezei de rotație (Mod ridicat / Mod mediu / Mod silențios) (consultați Fig.18) 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

*1 Scula însăși va comuta automat. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează. <UC18YSL3>

1. Conectaţi cablul de alimentare al încărcătorului la

priză. Când conectaţi ştecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi roşu. (Vezi Tabelul 1)

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig.10 (la pagina 3).

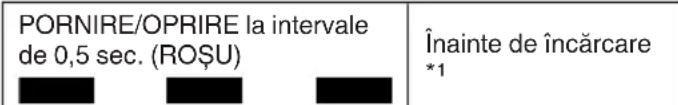

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată și indicatorul luminos de încărcare va clipi în culoare albastră. Atunci când acumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1) (1) Semnificaţiile indicatorului luminos de încărcare Semnificaţiile indicatorului luminos de încărcare sunt prezentate în Tabelul1, conform stării încărcătorului sau a acumulatorului. Tabelul 1: Semnificaţiile indicatorului luminos de încărcare PORNIRE/OPRIRE la intervale de 0,5 sec. (ROȘU) Înainte de încărcare

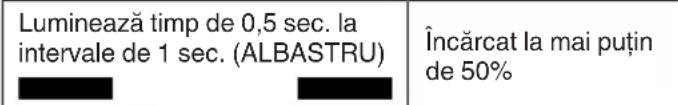

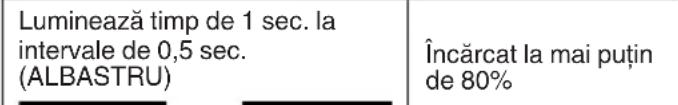

Luminează timp de 0,5sec. la intervale de 1sec. (ALBASTRU) Încărcat la mai puțin de 50% Luminează timp de 1sec. la intervale de 0,5sec. (ALBASTRU) Încărcat la mai puțin de 80% Luminează în mod continuu (ALBASTRU) Încărcat la mai mult de 80% Luminează în mod continuu (Sunet alarmă continuă: aproximativ 6sec.) (VERDE) La încărcare completă PORNIRE/OPRIRE la intervale de 0,3sec. (ROȘU) Așteptare supraîncălzire *

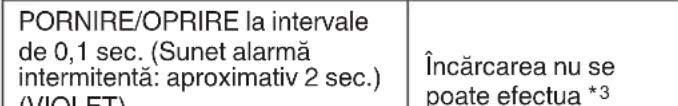

PORNIRE/OPRIRE la intervale de 0,1sec. (Sunet alarmă intermitentă: aproximativ 2sec.) (VIOLET) Încărcarea nu se poate efectua *

NOTĂ *1 Dacă indicatorul luminos roşu continuă să clipească chiar şi după ce încărcătorul a fost ataşat, verificaţi dacă acumulatorul a fost introdus complet. *2 Acumulator supraîncălzit. Încărcare imposibilă. Deși încărcarea va începe odată ce acumulatorul s-a răcit chiar și atunci când este lăsat pe loc, cea mai bună practică este să scoateți acumulatorul și să îl lăsați să se răcească într-un loc umbrit, bine ventilat, înainte de încărcare. *3 Defecţiune la acumulator sau la încărcător – Introduceți complet acumulatorul. – Verificați pentru a vă asigura că niciun corp străin nu este lipit de suportul sau de terminalele acumulatorului. În cazul în care nu există corpuri străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată. ○ Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzeşte, cauzând defecţiuni. După efectuarea încărcării, aşteptaţi 5minute până la următoarea încărcare. (2) Referitor la temperaturile şi timpul de încărcare a acumulatorului (Vezi Tabelul 2) Tabelul 2 Model UC18YSL3 Tip de acumulator Li-ion Tensiune de încărcare 14,4–18 V Temperaturi la care acumulatorul poate fi reîncărcat 0°C–50°C Timp încărcare pentru capacitate acumulator, aprox. (La 20°C) 1,5Ah 15min 2,0Ah 20min 2,5Ah 25min 3,0Ah 20min (BSL1430C, BSL1830C: 30min) 4,0Ah 26 min (BSL1840M: 40min) 5,0Ah 32min 6,0Ah 38min Timp încărcare pentru capacitate acumulator de tip multi-volt, aprox. (la 20°C) 1,5Ah (×2unități) 20min 2,5Ah (×2unități) 32min 4,0Ah (×2unități) 52min Număr celule acumulator 4–10 Tensiune de încărcare pentru USB

Curent de încărcare pentru USB

NOTĂ ○ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. ○ Dacă încărcarea durează mult timp – Încărcarea va dura mai mult la temperaturi ambientale extrem de scăzute. Încărcați acumulatorul într-un loc cald (cum ar fi în interior). – Nu blocați orificiul de aerisire. În caz contrar, interiorul se va supraîncălzi, reducând performanța încărcătorului. – Dacă ventilatorul de răcire nu funcționează, contactați un Centru de service autorizat HiKOKI pentru reparații.

4. Deconectaţi ştecărul de la priză.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. Cu privire la descărcarea electrică în caz de acumulatori noi etc. Întrucât substanţa chimică din interiorul acumulatorilor noi şi a acumulatorilor care nu au fost folosiţi o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima şi a doua lor folosire. Acesta este un fenomen temporar şi perioada normală de încărcare va fi restabilită după încărcarea acumulatorilor de 2–3 ori. Ce puteţi face pentru prelungirea duratei de viaţă a acumulatorilor. (1) Reîncărcaţi acumulatorii înainte să se consume complet. Când simţiţi că scula nu mai are putere, nu o mai folosiţi şi reîncărcaţi acumulatorul. Dacă veţi continua să folosiţi scula şi curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viaţă. (2) Evitaţi reîncărcarea la temperaturi înalte. Un acumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanţa chimică din el îşi va pierde proprietăţile şi durata de viaţă a acumulatorului se va scurta. Lăsaţi acumulatorul să stea puţin şi reîncărcaţi-l după ce s-a răcit.

ASAMBLARE ŞI OPERARE

Acţiune Figură Pagină Tăiere înclinată folosind ghidajul (Direcție +45°)

Încărcare 10 3 Reglarea fină a paralelismului laturilor de bază și a discului fierăstrăului

Reglarea fină a unghiului de înclinare (când are 90°)

Reglarea fină a unghiului de înclinare (când are 45°)*

Reglaj fin al poziţiei piesei de ghidaj 14 4 Ajustarea adâncimii tăieturii 15 5 Linia de tăiere 16 5 Utilizarea întrerupătorului 17 5 Acţiune Figură Pagină Despre funcţia de selectare a modului*

Utilizarea luminii LED 19 5 Ataşarea ghidajului 20 5 Cum să utilizați duza de colectare a prafului

Tăierea cu o șină de ghidaj (comercializat separat)*

Cum se utilizează șina de ghidaj (comercializat separat)*

Scoaterea şi introducerea acumulatorului

Tăierea în unghiuri drepte 25 7 Tăierea înclinată (direcţie de +45°) 26 7 Demontarea lamei de fierăstrău 27 8 Montarea lamei de fierăstrău 28 8 Indicator nivel energie rămasă în acumulator

Încărcarea unui dispozitiv USB de la o priză electrică 30-a 9 Încărcarea unui dispozitiv USB și a bateriei de la o priză electrică 30-b 9 Cum să reîncărcaţi dispozitivul USB 31 9 Când dispozitivul USB este complet încărcat

Selectarea accesoriilor ― 271 *1 Strângeţi șurubul de reglare a unghiului care se află în partea din spate până când face contact şi apoi rotiţi-l cu o rotaţie completă înapoi în direcţia opusă. (Fig. 13- a, Fig. 13-b) *2 Despre funcţia de selectare a modului De fiecare dată când comutatorul de selectare a modului este apăsat, modul de operare se schimbă. Modul silenţios reduce RPM maximă a motorului, permiţând lucrul eficient cu mai puţin zgomot. Mod Viteză fără sarcină Ridicat 5600min-

NOTĂ ○ Modul se va schimba doar după ce un acumulator este instalat și blocajul comutatorului este apăsat o dată. ○ Modul actual va fi menţinut chiar dacă butonul comutator este pornit/oprit sau acumulatorul este scos/ reintrodus. *3 Tăierea cu o șină de ghidaj Există două caneluri de ghidare pentru amplasarea maşinilor pe șenile de ghidare de la diferiţi producători. *4 Cum se utilizează șina de ghidaj 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

În stare nouă, marginea exterioară a buzei de cauciuc depăşeşte puţin pista de tăiere a lamei fierăstrăului circular. Când se utilizează șina de ghidaj pentru prima dată, tăiați această secțiune proeminentă după cum urmează: Setați adâncimea de tăiere a fierăstrăului circular la maximum și unghiul lamei fierăstrăului perpendicular (0°). Trageți comutatorul complet și tăiați buza de cauciuc încet, cu viteză constantă folosind șina de ghidaj. Pentru a evita ruperea, buza de cauciuc trebuie să se afle complet pe un suport (piesă de prelucrat). Marginea buzei de cauciuc este apoi marginea de tăiere a piesei de prelucrat. După tăierea secțiunii proeminente, aceasta poate fi folosită și pentru tăiere înclinată.

SEMNAL DE AVERTIZARE AL

BECULUI LED Acest produs este prevăzut cu funcții care sunt concepute pentru a proteja scula precum și acumulatorul. Dacă sunt declanșate oricare dintre funcțiile de siguranță în timpul operării, becul LED va clipi conform descrierii din Tabelul3. Când sunt declanșate oricare dintre funcțiile de siguranță, îndepărtați imediat degetul de pe comutator și urmați instrucțiunile descrise în acțiunile de corectare. Tabelul 3 Afișaj cu lumină LED Funcție de siguranță Aprins 0,1 secunde/ stins 0,1 secunde Protecție la suprasarcină Eliminaţi cauza suprasarcinii. Aprins 0,5 secunde/ stins 0,5 secunde Protecţie la temperatură Permiteți sculei și acumulatorului să se răcească bine.

ÎNTREŢINERE ŞI VERIFICARE

AVERTISMENT Asigurați-vă că ați oprit comutatorul și ați îndepărtat acumulatorul înainte de întreținere și inspecție.

1. Inspectarea lamei

Întrucât folosirea unei lame tocite va afecta eficienţa şi va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi lama de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fixate corespunzător. Dacă există şuruburi care nu sunt fixe, fixaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreținere unitate motor

Bobina motorului este o piesă importantă a acestei scule. Evitați deteriorarea și aveți grijă să evitați contactul cu uleiul de curățare sau cu apa. După 50 de ore de utilizare, curățați motorul suflând în orificiile de ventilație ale carcasei motorului aer uscat cu un pistol cu aer sau cu altă sculă (Fig.33). Acumularea de praf sau de particule în motor poate duce la deteriorare.

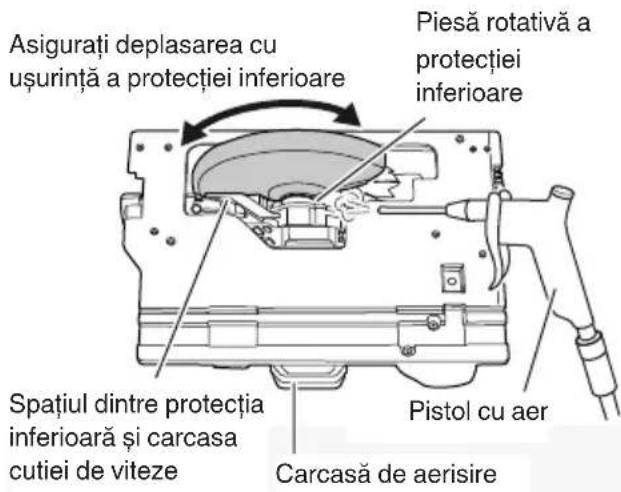

4. Revizia şi întreţinerea protecției inferioare

Asiguraţi-vă întotdeauna că protecția inferioară se deplasează cu uşurinţă. În cazul apariţiei oricărei defecţiuni, reparați imediat protecția inferioară. Pentru curăţare şi întreţinere, utilizaţi un pistol cu aer sau altă sculă pentru a curăţa prin suflare cu aer uscat spaţiul dintre protecția inferioară şi carcasa cutiei de viteze, precum și piesa rotativă a protecției inferioare (Fig.33). Acest lucru este valabil pentru emisia de şpan sau de alte particule. Acumularea de şpan sau de alte particule în jurul protecției inferioare poate duce la defecţiuni sau deteriorări. AVERTISMENT Pentru a evita inhalarea prafului sau iritarea ochilor, purtaţi ochelari de protecţie şi mască de protecţie împotriva prafului atunci când utilizaţi un pistol cu aer sau altă sculă pentru a curăţa protecția inferioară, orificiile de ventilare sau alte piese ale produsului. Asigurați deplasarea cu ușurință a protecției inferioare Spaţiul dintre protecția inferioară și carcasa cutiei de viteze Pistol cu aer Piesă rotativă a protecției inferioare Carcasă de aerisire Fig.33

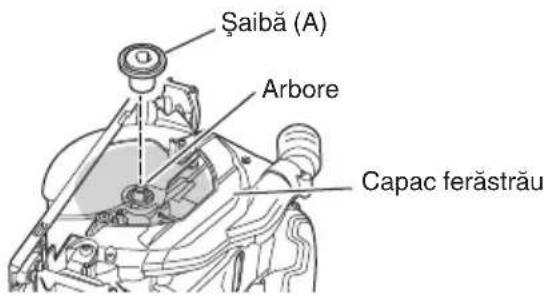

5. Curățarea interiorului capacului ferăstrăului

Verificați și curățați în mod regulat pentru a vă asigura că rumegușul de la ferăstrău și alte reziduuri nu se colectează în interiorul capacului de ferăstrău. Scoateți întotdeauna lama ferăstrăului atunci când verificați și curățați. (Fig.34) Şaibă (A) Arbore Capac ferăstrău Fig. 34

6. Inspectarea bornelor (sculă și acumulator)

Verifi caţi pentru a vă asigura că șpanul şi praful nu au fost colectate pe borne. Ocazional verifi caţi înainte, în timpul și după operare. PRECAUŢIE Îndepărtaţi orice șpan sau praf care s-ar fi putut colecta pe borne. Nerespectarea acestei indicaţii ar putea avea ca rezultat defectarea sculei. 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

7. Curăţarea exteriorului

Când scula electrică este murdară, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică și acumulatorul într-un loc în care temperatura este sub 40°C şi nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnificativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnificativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării şi folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modificat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la finalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 100dB(A) Nivelul tipic al presiunii sonore ponderate A: 92dB(A) Incertitudine K: 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Tăierea placajului: Valoare emisie vibraţii

Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta. Acestea pot fi utilizate şi ca o evaluare preliminară a expunerii. AVERTISMENT ○ Vibraţiile şi emisia de zgomot în timpul folosirii efective a sculei electrice pot diferi de valorile totale declarate, în funcţie de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată;

○ Identificaţi măsuri de siguranţă ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei). NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificaţii pot fi modificate fără notificare prealabilă. REMEDIEREA PROBLEMELOR Dacă aparatul funcţionează anormal, efectuaţi verificările din tabelul de mai jos. Dacă problema nu se remediază, consultaţi distribuitorul sau Centrul de service autorizat HiKOKI. Simptom Cauză posibilă Remediu Instrumentul nu funcționează Nicio durată de alimentare rămasă în acumulator Încărcaţi acumulatorul. Acumulatorul nu este complet instalat. Împingeți acumulatorul înăuntru până când auziți un clic. 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EURomână

Simptom Cauză posibilă Remediu Instrumentul s-a oprit brusc Instrumentul a fost supraîncărcat Rezolvați problema care cauzează suprasolicitarea. Protecția la suprasarcină este în funcțiune. Acumulatorul este supraîncălzit. Lăsați acumulatorul să se răcească. Nu poate fi înclinat Maneta de înclinare și piulița-fluture înclinată nu sunt slăbite. Încercați să înclinați după slăbirea manetei de înclinare și a piuliței- fluture înclinate. Strângeți piesele slăbite după efectuarea ajustărilor necesare. Nu se poate inversa înclinația Adâncimea de tăiere este setată la maximum. Inversați înclinarea după ajustarea adâncimii de tăiere la o setare inferioară. Maneta de înclinare și piulița-fluture înclinată nu sunt slăbite. Încercați să înclinați după slăbirea manetei de înclinare și a piuliței- fluture înclinate. Paralelismul nu poate fi reglat fin Șuruburile de fixare M6 (×2) nu sunt slăbite. (Vezi 21 in Fig.11 ) Slăbiți fiecare dintre șuruburile de fixare M6 (×2). Nu taie bine Pânza de ferăstrău este uzată sau îi lipsesc zimți. Înlocuiți cu o pânză de ferăstrău nouă. Șurubul este slăbit. Strângeți ferm șurubul. Lama de ferăstrău este montată invers. Montați lama de ferăstrău în direcția corectă. Comutatorul nu poate fi tras Butonul de blocare a comutatorului nu este apăsat suficient. Apăsați butonul de blocare a comutatorului până la capăt. Deșeurile de rumeguș sunt puține Praful de rumeguș s-a acumulat în carcasa ferăstrăului. Îndepărtați rumegușul din interiorul carcasei ferăstrăului. Acumulatorul nu poate fi instalat. Încercarea de a instala un alt acumulator decât cel specificat pentru sculă. Vă rugăm să instalați un acumulator de tip multi-volt. 2023/07/11 12:27:00Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSlovenščina (Prevod izvirnih navodil)

Model nr. Nr. de serie Data cumpărării Numele și adresa clientului Numele și adresa distribuitorului (Vă rugăm aplicaţi ștampila cu numele și adresa distribuitorului) Slovenščina GARANCIJSKO POTRDILO Št. modela Serijska št. Datum nakupa Ime in naslov kupca Ime in naslov prodajalca (Prosimo vtisnite žig z imenom in naslovom prodajalca) Slovenčina

Declarăm pe propria răspundere că Ferăstrăul circular cu acumulator, identificat după tipul și codul de identificare specific *1), este în conformitate cu toate cerințele relevante ale directivelor *2) și ale standardelor *3). Fișier tehnic la *4) – Vezi mai jos. Managerul standardelor europene de la biroul reprezentanței din Europa este autorizat să întocmească dosarul tehnic. Declaraţia se referă la produsul pe care este aplicat semnul CE. Slovenščina
