BRUGSANVISNING C3606DUM HiKOKI

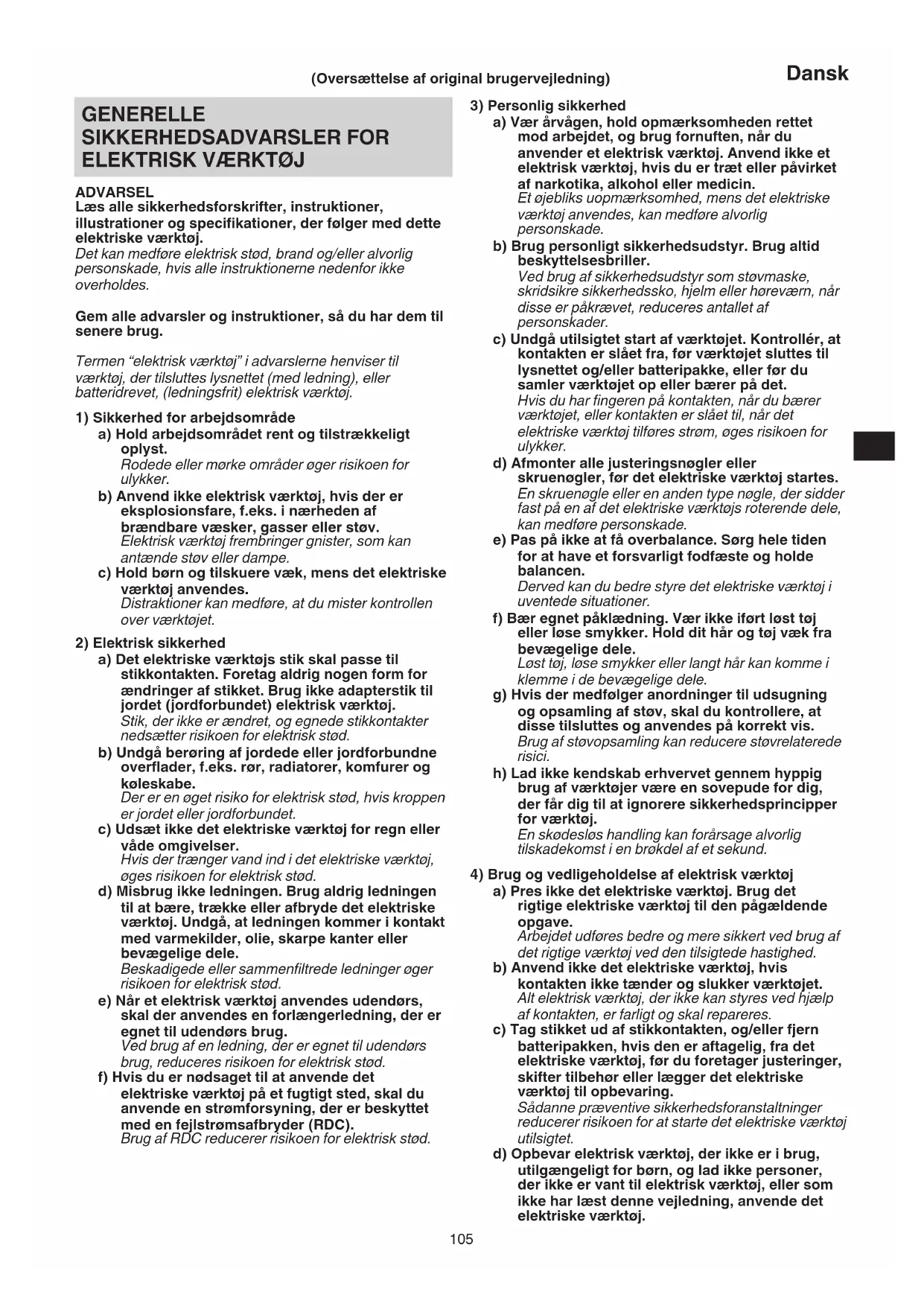

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifikationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fingeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade. e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specificeret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalificeret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer. SIKKERHEDSADVARSLER FOR BATTERIDREVET RUNDSAV Skæreprocedurer a) DANGER: Hold hænderne væk fra skæreområdet og klingen. Hold den anden hånd på hjælpehåndtaget eller motorhuset. Hvis begge hænder bruges til at holde saven, kan du ikke skære dem på klingen. b) Ræk ikke ned på undersiden af arbejdsemnet. Afskærmningen kan ikke beskytte dig mod klingen under arbejdsemnet. c) Justér skæredybden til arbejdsemnets tykkelse. Der skal være under en hel tand af klingen synlig under arbejdsemnet. d) Hold aldrig arbejdsemnet i dine hænder, og læg det ikke hen over dine ben, mens der skæres. Fastgør arbejdsemnet på et stabilt underlag. Det er vigtigt at understøtte emnet ordentligt for at mindske risikoen for, at kroppen er i vejen, klingen går i hak, eller at du mister kontrollen. e) Hold fast i det elektriske værktøj på de isolerede gribeflader, når betjening udføres, hvor skæreværktøjet kan komme til at røre skjult ledningsføring. Kontakt med en “strømførende” ledning kan også gøre synlige metaldele på det elektriske værktøj “strømførende” og kan give operatøren elektrisk stød. f) Ved ripning skal du altid anvende et parrallelanslag eller et ligekantstyr. Dette forbedrer skærenøjagtigheden og mindsker risikoen for, at klingen går i hak. g) Anvend altid klinger med akselhuller i den korrekte størrelse og form (diamant i forhold til rund). Klinger, der ikke passer til monteringshardwaren for saven, følger ikke savens bane og gør, at du mister kontrollen over saven. h) Anvend aldrig beskadigede eller forkerte klingeskiver eller bolte. Klingeskiverne og bolten blev designet specielt til din sav for optimal ydeevne og driftssikkerhed. Årsager til tilbageslag og relaterede advarsler – Tilbageslag er en pludselig reaktion på en klemt, fastsiddende eller skæv savklinge, der får en ukontrolleret sav til at løfte sig op og ud af arbejdsemnet og hen mod operatøren; – Når klingen kommer i klemme eller sidder fast, fordi savsnittet bliver for smalt, stopper klingen, og motorreaktionen driver værktøjet hurtigt tilbage mod operatøren; – Hvis klingen bliver snoet eller skæv i skæret, kan tænderne på bagkanten af klingen grave ind i øverste overflade af træet og få klingen til at falde ud af kærven og springe tilbage mod operatøren. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

Tilbageslag er et resultat af misbrug af saven og/eller forkert driftshåndtering eller -betingelser og kan undgås ved at tage passende forholdsregler som angivet nedenfor. a) Fasthold et stramt greb med begge hænder på saven, og placér dine arme, så du kan modstå tilbageslagets kraft. Placér din krop på hver side af klingen, men ikke i lige linje med den. Tilbageslag kan få saven til sat springe bagud, men tilbageslagets kraft kan kontrolleres af operatøren, hvis der tages passende forholdsregler. b) Når klingen binder, eller når en savning af en eller anden grund afbrydes af den, skal du løsne udløseren og holde saven stille i materialet, indtil klingen stopper helt. Forsøg aldrig at fjerne saven fra emnet eller trække saven baglæns, mens klingen er i bevægelse, eller der kan forekomme tilbageslag. Foretag eftersyn og korrigerende handlinger for at fjerne årsagen til, at klingen binder. c) Når du genstarter saven i arbejdsemnet, skal du placere savklingen midt i kærven, så savtakkerne ikke sidder fast i materialet. Hvis en savklinge binder, kan den svinge opad og slå tilbage fra arbejdsemnet, idet du genstarter saven. d) Understøt store brædder for at mindske risikoen for, at klingen kommer i klemme og slår tilbage. Store brædder har en tendens til at hænge under deres egen vægt. Støttende elementer skal anbringes under brættet på begge sider, tæt på skærelinjen og tæt på brættets kant. e) Brug ikke sløve eller beskadigede klinger. Uslebne eller forkert indstillede klinger giver en smal kærv, der medfører høj friktion, en klinge, der binder og tilbageslag. f) Låsehåndtagene til klingedybde og hældningsvinkel skal være stramt og sikkert spændte, før du saver. Hvis klingejusteringen skifter under savning, kan det medføre, at klingen binder og slår tilbage. g) Vær ekstra forsigtig, når du saver i eksisterende vægge eller andre blinde områder. Den fremstående klinge skærer genstande, der kan medføre tilbageslag. Funktion for nedre afskærmning a) Kontrollér, at den nedre afskærmning er ordentligt lukket før hver anvendelse. Anvend ikke saven, hvis den nedre afskærmning ikke bevæger sig frit og lukker øjeblikkeligt. Spænd aldrig den nedre afskærmning op, og bind den ikke i den åbne position. Hvis du kommer til at tabe saven, kan den nedre afskærmning blive bøjet. Hæv den nedre afskærmnng med tilbagetrækningshåndtaget, og sørg for, at den bevæger sig frit og ikke rører ved klingen eller andre dele, i alle skærevinkler og -dybder. b) Kontrollér funktionen af den nedre afskærmnings fjeder. Hvis afskærmningen og fjederen ikke fungerer ordentligt, skal der udføres serviceeftersyn af dem før brug. Den nedre afskærmning kan fungere sløvt som følge af beskadigede dele, klæbrige aflejringer eller ophobning af snavs. c) Den nedre afskærmning må kun trækkes tilbage manuelt ved særlige skæringer såsom ”indstiksskæringer” og ”sammensatte skæringer”. Hæv den nedre afskærmning med tilbagetrækningshåndtaget, og så snart klingen rammer materialet, skal du slippe den nedre afskærmning. Ved al anden savning skal den nedre afskærmning aktiveres automatisk. d) Hold altid øje med, at den nedre afskærmning dækker klingen, før du lægger saven på bænken eller gulvet. En ubeskyttet, efterløben klinge får saven til at gå baglæns og save i alt, den har i nærheden. Vær opmærksom på den tid, det tager for klingen at stoppe, efter at kontakten er sluppet. EKSTRA SIKKERHEDSADVARSLER

1. Brug høreværn for at beskytte ørerne under arbejdet.

3. Brug ikke nogen form for slibeskive.

4. Anvend ikke savklinger, der er deforme eller revnede.

5. Anvend ikke savklinger af højhastighedsstål.

6. Anvend ikke savklinger, der ikke overholder de

egenskaber, der er angivet i disse instruktioner.

9. Sørg for, at den nedre afskærmning bevæger sig jævnt

10. Anvend adrig rundsaven med dens nedre afskærmning

fastsat i den åbne position.

11. Sørg for, at tilbagetrækningsmekanismen på

afskærmningssystemet fungerer korrekt.

14. Savklingerækkevidden skal være fra 165mm til

15. Træk batteriet ud, før du foretager justeringer,

serviceeftersyn eller vedligeholdelse.

16. Vær opmærksom på tilbageslag.

Denne rundsav er udstyret med en elektrisk bremse, som træder i kraft når omskifteren udløses. Sørg for at holde godt fast i saven, eftersom der vil forekomme en smule tilbageslag, når bremsen træder i kraft.

17. Sørg for, at kontakten er i positionen FRA. Hvis batteriet

er sat i det elektriske værktøj, mens kontakten er i positionen TIL, starter det elektriske værktøj omgående, hvilket kan medføre alvorlige ulykker.

18. Undgå at skære i tilfælde, hvor basen er kommet op fra

materialet. Hvis savbladet sidder fast, eller hvis af en eller anden årsag skæringen afbrydes, skal triggeren slippes og saven holdes ubevægelig i materialet, indtil savbladet er helt standset. Forsøg aldrig at fjerne savbladet fra arbejdsemnet eller trække saven bagud, mens savbladet er i bevægelse, da dette kan føre til TILBAGESLAG. Undersøg situationen og foretag det nødvendige for at eliminere årsagen til, at savbladet sidder fast.

19. Understøt store paneler for at gøre risikoen for

fastklemning af savbladet og TILBAGESLAG mindre. Store paneler har tendens til at synke ned grundet deres enge vægt (Fig.3). Understøttelse skal placeres under panelet på begge sider i nærheden af snitstregen og i nærheden af panelet som vist i Fig.2. Hvordan risiko for fastklemning af savbladet og tilbageslag mindskes. Hvis skæringen kræver, at saven hviler på arbejdsemnet, skal saven hvile på den store del og den lille del afskåret. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

20. Vær specielt forsigtig, når der laves et “lommesnit” i

eksisterende vægge eller andre i blinde områder. Det fremspringende savblad kan ramme objekter, som kan bevirke TILBAGESLAG. Anbring ALDRIG hånden eller fingrene bag saven (Fig.4). Hvis der opstår tilbageslag, kan saven nemt slynges bagud over din hånd med risiko for en alvorlig skade.

21. ADVARSEL: Det er vigtigt at understøtte arbejdsemnet

ordentligt og at holde saven fast for at forhindre, at man mister kontrollen over den med personskade til følge. I Fig.5 vises en typisk håndunderstøttelse af saven.

22. Anbring den brede del af savbasen på den del af

arbejdsemnet, som er ordentligt understøttet, ikke på den del, som vil falde af, når skæringen er færdig. Som eksempler vises i Fig.6 den KORREKTE måde til afskæring af enden af pladen, og i Fig.7 den FORKERTE måde. Hvis arbejdsemnet er kort eller lille, skal det spændes fast. LAD VÆRE MED AT HOLDE KORTE STEDER MED HÅNDEN!

23. Forsøg aldrig at save med randsaven i omvendt stilling i

skruestikken. Dette er yderst farligt og kan føre til alvorlige ulykker. (Fig.8)

24. Når du bruger guiden, skal du ikke forsøge et skråt snit,

der gør det muligt for det skårne materiale at glide mellem savbladet og guiden. Gør du det, kan det medføre tilskadekomst. (Fig.9)

25. Hvis håndtaget forbliver løst, skaber det en meget farlig

situation. Spænd det altid grundigt. (Fig.15)

26. Det er meget farligt at lade håndtaget til hældning og

hældningen i vingemøtrik være løse. Spænd den altid grundigt. (Fig.25, 26)

27. Forud for skæring skal du kontrollere materialet, du skal

save i. Hvis materialet forventes at udsende skadelig/ giftig støv, skal du sørge for,at støvposen eller et egnet udsugningssystem til støv tilsluttes ordentligt til støvudledningen. Bær desuden støvmaske, hvis den er forhåndenværende. ○ Før du begynder at save, skal du bekræfte, at savklingen har opnået omdrejning ved fuld hastighed. ○ Hvis savklingen stopper ellker udsender unormal støj under drift, skal du omgående slå kontakten FRA. ○ Anvendelse af en rundsav, hvor savklingen vender opad eller til siden er meget farligt. Sådanne ualmindelige anvendelser bør undgås. ○ Ved skæring af materialer skal du altid bære beskyttelsesbriller. ○ Når du har fuldført en opgave, skal du trække batteriet ud.

28. Når du har monteret savklingen, skal du igen bekræfte,

at låsehåndtaget er spændt sikkert i den foreskrevne position.

29. Anvend en savklinge, der er til at skære træ.

30. Anvend en savklinge med en vist hastighed, der er lig

med eller højere end rotationshastigheden, der vises på værktøjet.

31. Anvend en savklinge, der overholder EN847-1.

32. Udsæt ikke dine øjne for direkte lys ved at se ind i lyset.

Hvis dine øjne vedvarende udsættes for lyset, kan der opstå øjenskader. Tør alt snavs og smuds af, der sidder på LED-lampens objektiv, med en blød klud, mens du passer på ikke at ridse objektivet. Ridser på LED-lampens objektiv kan medføre reduceret lysstyrke.

33. Undgå at udsætte kontaktpanelet for stød eller brud.

Temperaturer på under 0°C resulterer i overopladning, hvilket er farligt. Batteriet kan ikke oplades ved en temperatur på over 40°C. Den mest egnede temperatur for opladning ligger på 20°C–25°C.

35. Anvend ikke opladeren kontinuerligt.

Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15minutter, før du oplader næste batteri.

36. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

37. Skil aldrig det genopladelige batteri eller opladeren ad.

38. Kortslut aldrig det genopladelige batteri. Kortslutning af

batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

39. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis

batteriet brændes, kan det eksplodere.

40. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afladede batteri.

41. Skil aldrig det genopladelige batteri eller opladeren ad.

Hvis metalgenstande eller brændbare stoffer kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

42. Hvis saven anvendes uafbrudt, er der risiko for, at den

bliver for varm, hvilket kan føre til skade på motoren og kontakten. Derfor skal du lade værktøjet få en pause, når kabinettet bliver varmt.

43. Sørg for at batteriet er installeret ordentligt. Hvis det er

for løst, kan det falde af og forårsage en ulykke.

44. Anvend ikke produktet, hvis værktøjet eller batteriets

terminaler (batterifatning) er deforme. Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

45. Hold værktøjets terminaler (batterifatning) fri for spåner

og støv. ○ Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne. ○ Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet. ○ Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned. Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

46. Anvend altid værktøjet og batteriet ved temperaturer på

mellem -5°C og 40°C.

FORHOLDSREGEL OM LITHIUM-ION-

BATTERIET For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren

muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder

batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet. ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet. ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv. ○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

2. Undlad at punktere batteriet med et skarpt objekt som

fx et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tydeligt beskadiget eller deformt

5. Hvis batteriet ikke oplades helt, selv efter at den

angivne opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

6. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

7. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages

en lækage eller ubehagelig lugt.

8. Undlad at anvende det på et sted hvor der udvikles

kraftig statisk elektricitet.

9. Hvis der opstår batterilækage, ubehagelig lugt, hvis der

udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

10. Nedsænk ikke batteriet i væsker, og lad ikke væsker

trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås.

11. Du må ikke støde hårdt til skærmpanelet eller ødelægge

det. Det kan føre til problemer. FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene,

må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion- batteriet skal du sørge for at overholde reglerne for følgende indhold. ○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen. ○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

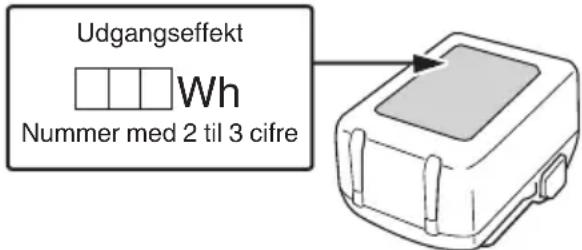

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfirmaet besked om, at pakken indeholder et lithium-ion-batteri, informér firmaet om batteriets udgangseffekt, og følg transportfirmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseffekt på 100 Wh, betragtes som værende i fragtklassificeringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

Udgangseffekt Nummer med 2 til 3 cifre

FORHOLDSREGLER FOR USB-

ENHEDENS TILSLUTNING (UC18YSL3) Når et uforudset problem opstår, kan dataene i en USB- enhed tilsluttet til dette produkt, blive ødelagt eller gå tabt. Sørg altid for at sikkerhedskopiere alle indeholdte data i USB-enheden, inden anvendelse med dette produkt. Vær venligst opmærksom på, at vores virksomhed ikke påtager sig nogen form for ansvar for data gemt på en USB-enhed, som bliver ødelagt eller går tabt, eller for skader, der kan opstå med en tilsluttet enhed. ADVARSEL ○ Før anvendelse skal du kontrollere tilslutningen af USB- kablet for defekter eller beskadigelse. Anvendelse af et defekt eller beskadiget USB-kabel kan medføre røgudvikling eller antænding. ○ Når produktet ikke anvendes, skal du dække USB- porten med gummidækslet. Ophobning af støv, osv. i USB-porten kan medføre røgudvikling eller antænding. BEMÆRK ○ Der kan være lejlighedsvis pause under USB- opladning. ○ Når en USB-enhed ikke oplades, skal du fjerne USB- enheden fra opladeren. Gør du ikke det, kan det ikke alene reducere levetiden for en USB-enhed, men også medføre uventede ulykker. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

○ Det er sandsynligvis ikke muligt at oplade visse USB- enheder alt efter typen af enhed.

BETEGNELSER FOR DELE

Tallene på nedenstående liste svarer til Fig.1–Fig.32. 1 Kontakt 2 Kontaktlås 3 Mundstykke til støvopsamling 4 Håndtag til skæredybde 5 Hældning i vingemøtrik 6 Nedre afskærmning 7 Bolt 8 Skive (B) 9 Savklinge 10 Skinnestykke 11 Base 12 Håndtag til hældning 13 Vingebolt på skinnebeslag 14 Låsehåndtag 15 LED-lampe 16 Batteri 17 Sekskantet skruenøgle 18 Håndtag 19 Sekundært håndtag 20 Indikatorlampe for opladning 21 M6-fastgørelsesskrue (×2) 22 Riflet M6-greb 23 Facetplade (B) 24 Vinkeljusteringsskrue 25 Vinkeljusteringsskrue (45°) (×2) 26 Kontakt til valg af indstilling 27 Indikatorlampe for stille-tilstand 28 Kontakt til belysningstilstand 29 Indikatorlampe for belysningstilstand 30 Skinne 31 Styreriller 32 Styreskinne 33 Gummilæbe 34 Tømmer 35 Lås 36 Skive (A) 37 Kontakt for batteriniveauindikator 38 Indikatorlampe for batteriniveau 39 Skærmpanel SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. C3606DUM: Batteridrevet rundsav Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Brug altid beskyttelsesbriller. Brug altid høreværn. Kun for EU-lande Elektrisk værktøj må ikke bortskaffes som almindeligt husholdningsaffald! I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Hastighed uden belastning Slå boremaskine TIL

Lås op Indtil der er kontakt Altid TIL (slukker efter 60 sekunder) Altid FRA Batteri Lyser; Batteriet har over 75% af sin effekt tilbage. Lyser; Batteriet har omkring 50%–75% af sin effekt tilbage. Lyser; Batteriet har omkring 25%–50% af sin effekt tilbage. Lyser; Batteriet har mindre end 25% af sin effekt tilbage. Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt. Blinker; Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af. Blinker; Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler. STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 270. Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSER Skæring af forskellige typer træ. SPECIFIKATIONER

1. Elektrisk værktøj

(Høj tilstand) 4300 min-

(Lydløs tilstand) Kapacitet Skæredybde 90° 66 mm 45° 43 mm Batteri til rådighed til dette værktøj*

Multispændingsbatteri Vægt *

4,1 kg (BSL36A18X) 4,4 kg (BSL36B18X) *1 Eksisterende batterier (BSL3660/3620/3626, BSL18- serien, osv.) kan ikke bruges sammen med dette værktøj. *2 I henhold til EPTA-procedure 01/2014 BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel. Elektronisk kontrol ○ Rolig start ○ Overbelastningsbeskyttelse Denne beskyttelsesfunktion afbryder strømmen til motoren, hvis motoren skulle overbelastes, eller der opstår en tydelig reduktion i omdrejningshastigheden under brug. Når beskyttelsesfunktionen mod overbelastning er blevet aktiveret, kan det være, at motoren stopper. Hvis dette skulle ske, skal du slippe værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter du har gjort det, kan du anvende værktøjet igen. ○ Overophedningsbeskyttelse Denne beskyttelsesfunktion afbryder strømmen til motoren og stopper el-værktøjet i tilfælde af overophedning af motoren under brug. Når beskyttelsesfunktionen mod overophedning er blevet aktiveret, kan det være, at motoren stopper. Hvis dette skulle ske, skal du slippe værktøjets kontakt og lade det køle af i nogle få minutter. Efter du har gjort det, kan du anvende værktøjet igen. ○ Funktion for skift af rotationshastighed (Høj tilstand / Middel tilstand / Lydløs tilstand) (Se Fig.18)

Model Spænding Batteriets kapacitet

*1 Værktøjet selv vil automatisk skifte over. OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger. <UC18YSL3>

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en stikkontakt, blinker indikatorlampen for opladning rødt. (Se Tabel 1)

2. Sæt batteriet i opladeren.

Når et batteri sættes i opladeren, begynder opladningen, og indikatorlampen for opladning lyser konstant blåt. Når batteriet er fuldt opladet, lyser indikatorlampen for opladning grønt. (Se Tabel 1) (1) Indikation for indikatorlampe for opladning Indikationerne for indikatorlampen for opladning er som vist i Tabel1, alt efter opladerens eller det genopladelige batteris tilstand. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

BEMÆRK *1 Hvis den røde lampe bliver ved med at blinke efter montering af opladeren, skal du kontrollere for at bekræfte, at batteriet er blevet sat helt i. *2 Batteriet er overophedet. Ude af stand til at oplade. Selvom opladningen starter, når batteriet er kølet af, endda mens det sidder i, er den bedste fremgangsmåde at fjerne batteriet og lade det køle af på et skyggefuldt sted med god ventilation før opladning. *3 Funktionsfejl i batteri eller oplader – Sæt batteriet helt i. – Kontrollér for at bekræfte, at der ikke sidder fremmedlegemer fast i batterifatningen eller batteriterminalerne. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet. ○ Når batteriopladeren har været anvendt kontinuerligt, opvarmes den, hvorved årsagen til fejl opstår. Når opladningen er fuldført, skal du vente 5minutter inden næste opladning. (2) Vedrørende batteriets temperaturer og opladningstid. (Se Tabel2) Tabel 2 Model UC18YSL3 Batteritype Li-ion Opladningsspænding 14,4–18 V Temperaturer, hvor batteriet kan genoplades 0°C–50°C Opladningstid for batterikapacitet ca. (ved 20°C) 1,5Ah 15min 2,0Ah 20min 2,5Ah 25min Opladningstid for batterikapacitet ca. (ved 20°C) 3,0Ah 20min (BSL1430C,BSL1830C: 30min) 4,0Ah 26min (BSL1840M: 40min) 5,0Ah 32min 6,0Ah 38min Opladningstid for multispændingsb atteriets kapacitet ca. (ved 20°C) 1,5Ah (×2enheder) 20min 2,5Ah (×2enheder) 32min 4,0Ah (×2enheder) 52min Antal battericeller 4–10 Opladningsspænding for USB 5 V Opladningsstrøm for USB 2 A Vægt 0,6 kg BEMÆRK ○ Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding. ○ Hvis opladningen tager lang tid – Opladningen tager længere tid ved meget lave omgivende temperaturer. Oplad batteriet på et varmt sted (såsom indendørs). – Blokér ikke udluftningen. Ellers overopheder opladeren indeni, og dens ydeevne reduceres' – Hvis køleventilatoren ikke virker, skal du kontakte et autoriseret HiKOKI-servicecenter for reparation.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. Vedrørende elektrisk udladning i tilfælde af nye batterier osv. Idet den kemiske substans inde i nye batterier samt batterier, der ikke har været anvendt i længere tid, ikke er aktiveret, kan den elektriske udladning være lav ved brug af batterierne første og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er påkrævet til genopladning, gendannes ved at genoplade batterierne 2–3 gange. Sådan forlænger du batteriernes ydeevne. (1) Genoplad batterierne, før de aflades helt. Når du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtømme den elektriske strøm, kan du beskadige batteriet, og dets levetid forkortes. (2) Undgå genopladning ved høje temperaturer. Et genopladeligt batteri er varmt umiddelbart efter brug. Hvis et sådant batteri genoplades straks efter brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, når det har kølet af i et stykke tid. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

Handling Figur Side Skrå skæring ved hjælp af guiden (+45° retning)

Finindstilling af hældningsvinkel (Ved 90°)

Finindstilling af hældningsvinkel (Ved 45°)*

Justering af skæredybden 15 5 Skærelinje 16 5 Betjening af kontakt 17 5 Om funktionen til valg af indstilling*

Anvendelse af LED-lys 19 5 Montering af skinne 20 5 Sådan bruger du mundstykke til støvopsamling

Savning med styreskinne (sælges separat)*

Sådan anvendes styreskinnen (sælges separat)*

Fjernelse og isætning af batteriet 24 6 Retvinklet skæring 25 7 Skrå skæring (+45° retning) 26 7 Afmontering af savklinge 27 8 Montering af savklinge 28 8 Indikator for resterende batteri 29 9 Opladning af USB-enhed i en stikkontakt 30-a 9 Opladning af USB-enhed og batteri i en stikkontakt 30-b 9 Sådan genoplades USB-enhed 31 9 Efter endt opladning af USB-enhed 32 9 Valg af tilbehør ― 271 *1 Spænd vinkeljusteringsskruen, der sidder bagpå, indtil der er kontakt, og drej den derefter én hel omgang tilbage i modsat retning. (Fig. 13-a, Fig. 13-b) *2 Om funktionen til valg af indstilling Hver gang der trykkes på kontakten til valg af indstilling, ændres driftsindstillingen. Stille-tilstand reducerer motorens omdrejningstal, hvilket muliggør effektivt arbejde med mindre støj. Indstilling Omdrejningshastighed (ubelastet) Høj 5600min-

BEMÆRK ○ Indstillingen ændres kun, når der installeres et batteri, og der trykkes én gang på kontaktlåsen. ○ Den aktuelle indstilling opretholdes, selv hvis kontakten er til/fra, eller batteriet fjernes/sættes i igen. *3 Savning med styreskinne Der er to styreriller til at placere maskinerne på styresporene fra forskellige producenter. *4 Sådan anvendes styreskinnen Fra ny rager den udvendige kant af gummilæben en smule ud over skæret på rundsavklingen. Ved anvendelse af styreskinnen for første gang skal du skære denne fremspringende del som følger: Indstil rundsavens savedybde til det maksimale og savklingens vinkel til vinkelret (0°). Træk kontakten helt, og sav langsomt gummilæben til ved konstant hastighed med styreskinnen. For at undgå afrivning skal hele gummilæben ligge på en støtte (arbejdsstykke). Kanten af gummilæben danner derefter kanten af arbejdsstykket. Når den fremspringende skæres, kan den også anvendes til skråskæring.

ADVARSELSSIGNAL FOR LED-

LAMPE Dette produkt har funktioner, der er designet til både at beskytte selve værktøjet og batteriet. Hvis nogle af beskyttelsesfunktionerne udløses under drift, blinker LED- lampen som beskrevet i Tabel3. Når nogle af beskyttelsesfunktionerne udløses, skal du straks fjerne fingeren fra kontakten og følge de instruktioner, der er beskrevet under korrigerende handling. Tabel 3 Display for LED- lampe Beskyttelsesfunktion Tændt i 0,1sekund/ slukket i 0,1sekund Beskyttelse mod overbelastning Fjern årsagen til overbelastningen. Tændt i 0,5 sekund/ Slukket i 0,5sekund Temperaturbeskyttelse Lad værktøjet og batteriet køle grundigt af.

1. Eftersyn af savklingen

Idet anvendelse af sløve savklinger forringer effektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte savklingen, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

3. Vedligeholdelse af motorenhed

Motorviklingen er en vigtig del af dette værktøj. Undgå beskadigelse, og vær omhyggelig med at undgå kontakt med renseolie eller vand. Efter 50 timers brug rengøres motoren ved at blæse ind i ventilationshullerne i motorens kabinet med tør luft fra en luftpistol eller et andet værktøj (Fig.33). Støv eller partikelophobning i motoren kan medføre skader.

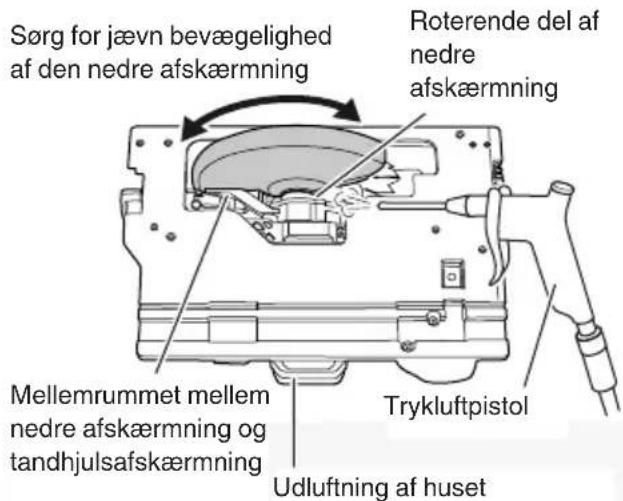

4. Eftersyn og vedligeholdelse af nedre afskærmning

Sørg altid for at den nedre afskærmning bevæger sig jævnt. I ethvert tilfælde af funktionsfejl, skal du straks reparere den nedre afskærmning. Ved eftersyn og vedligeholdelse, skal du bruge luftpistol eller andet værktøj til at blæse med tør luft, for at rengøre mellemrummet mellem den nedre afskærmning og tandhjulsafskærmningen, såvel som de bevægelige dele af den nedre afskærmning (Fig.33). Dette er effektivt til fjernelse af spåner eller andre partikler. Ophobning af spåner eller andre partikler omkring den nedre afskærmning, kan resultere i funktionsfejl eller beskadigelse. ADVARSEL For at undgå indånding af støv eller øjenirritation, skal du bruge beskyttelsesbriller og støvmaske, når der bruges luftpistol eller andet værktøj til at rengøre den nedre afskærmning, ventilationshuller eller andre dele af produktet. Sørg for jævn bevægelighed af den nedre afskærmning Mellemrummet mellem nedre afskærmning og tandhjulsafskærmning Trykluftpistol Roterende del af nedre afskærmning Udluftning af huset Fig.33

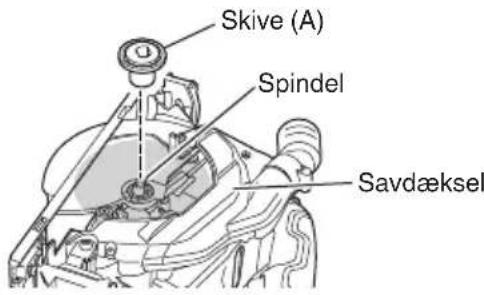

5. Rengøring af indersiden af savdækslet

Kontrollér og rengør regelmæssigt for at sikre, at savsmuld og andre rester ikke samler sig inde i savdækslet. Fjern altid savklingen ved kontrol og rengøring. (Fig.34) Skive (A) Spindel Savdæksel Fig. 34

6. Inspektion af terminaler (værktøj og batteri)

Efterse for at sikre dig, at spåner og støv ikke har samlet sig på terminalerne. Kontrollér med mellemrum før, under og efter betjening. FORSIGTIG Fjern eventuelle spåner og støv, som måtte have samlet sig på terminalerne. Hvis du ikke gør det, kan det forårsage funktionsfejl.

7. Udvendig rengøring

Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

Opbevar det elektriske værktøj og batteriet på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier. Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele). 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefindes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 100 dB (A) Det afmålte A-vægtede lydtryksniveau: 92dB(A) Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Skæring af spånplader: Vibrations-emission værdi

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden, det tager, fra der trykkes på aftrækkeren). BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel. FEJLFINDING Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter. Symptom Sandsynlig årsag Afhjælpning Værktøjet kører ikke Ingen tilbageværende batteriladning Oplad batteriet. Batteriet er ikke installeret helt. Skub batteriet ind, indtil du hører et klik. Værktøjet er stoppet pludseligt Værktøjet blev overbelastet Slip af med problemet, der forårsager overbelastning. Overbelastningsbeskyttelsen er i drift. Batteriet er overophedet. Lad batteriet køle af. Kan ikke hældes Håndtaget til hældning og hældningen i vingemøtrik er ikke løsnet. Prøv at justere vinklen, når du har løsnet håndtaget til hældning og hældningen i vingemøtrik. Spænd de løsnede dele, når du har foretaget de nødvendige justeringer. Kan ikke hældes bagud Skæredybden er sat til maksimum. Hæld værktøjet bagud, når du har justeret skæredybden til en lavere indstilling. Håndtaget til hældning og hældningen i vingemøtrik er ikke løsnet. Prøv at justere vinklen, når du har løsnet håndtaget til hældning og hældningen i vingemøtrik. Parallelisme kan ikke finjusteres M6-fastgørelsesskruerne (×2) er ikke blevet løsnet. (Se 21 in Fig.11 ) Løsn hver af M6- fastgørelsesskruerne (×2). Skærer ikke godt Savklingen er slidt eller mangler tænder. Udskift savklingen med en ny. Bolten er løs. Stram bolten ordentligt. Savklingen er monteret omvendt. Montér savklingen i den rigtige retning. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDansk

Symptom Sandsynlig årsag Afhjælpning Der kan ikke trækkes i kontakten Afbryderlåsen er ikke trykket nok ind. Skub afbryderlåsen helt ind. Udledningen af savsmuld er dårlig Der har samlet sig savsmuld i savdækslet. Fjern savsmuldet inde fra savdækslet. Batteriet kan ikke installeres. Forsøg på at installere et andet batteri end det, der er beregnet til værktøjet. Installér et multispændingsbatteri. 2023/07/11 12:26:55Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUNorsk (Oversettelse av original bruksanvisning)

31. Bruk et sagblad som samsvarer med EN847-1.

39. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan

helt løst, kan det falle ut og forårsake en ulykke.

motoren. Skjer dette må du lade opp batteriet med det samme.

Når du kobler batteriladerens kontakt til en stikkontakt, vil indikatorlampen blinke rødt. (Se Tabell1)

PÅ/AV med 0,1sek. intervall (Pulserende summelyd: omtrent 2sekunder.) (LILLA) Lading ikke mulig *

Dansk EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer os fuldstændige ansvarlige for, at den batteridrevne rundsav, identificeret ved type og specifik identifikationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Teknisk fil i *4) – Se nedenfor. Lederen af europæiske standarder på repræsentationskontoret i Europa er bemyndiget til at kompilere den tekniske fil. Erklæringen gælder produktet, der er mærket med CE. Norsk
