KÄYTTÖOHJE C3606DUM HiKOKI

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita. h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila- alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMETN Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

AKKUTOIMISTA PYÖRÖSAHAA

KOSKEVAT TURVALLISUUSVAROITUKSET Leikkaustoimenpiteet a) VAARA: Pidä kädet poissa sahausalueelta ja terästä. Pidä toinen käsi etukahvalla tai moottorin rungolla. Jos pidät sahasta molemmilla käsilläsi, terä ei pääse leikkaamaan niitä. b) Älä kurota työkappaleen alapuolelle. Suojus ei pysty suojaamaan sinua terältä työkappaleen alapuolella. c) Säädä leikkaussyvyys sahattavan materiaalin paksuuden mukaiseksi. Työkappaleen alapuolelta tulisi näkyä enimmillään hampaan verran sahanterää. d) Älä koskaan pidä työkappaletta käsissäsi tai jalan päällä leikkauksen aikana. Kiinnitä työkappale vakaalle alustalle. Työkalu on tärkeää tukea asianmukaisesti keholle aiheutuvien vaarojen, terän kiinnitarttumisen tai hallinnan menettämisen minimoimiseksi. e) Pidä kiinni sähkötyökalun eristetyistä tarttumapinnoista, kun teet työtä, jossa leikkaava työkalu voi osua piilossa olevaan sähköjohtoon. Kontakti jännitteiseen johtoon saa myös työkalun paljastetut metalliosat jännitteisiksi ja tämä voi aiheuttaa sähköiskun käyttäjälle. f) Puun syitä pitkin sahattaessa käytä aina sahausohjainta tai suorareunaista ohjainta. Tämä parantaa sahauksen tarkkuutta ja vähentää terän kiinnitarttumisen riskiä. g) Käytä teriä aina oikeankokoisilla ja -muotoisilla jyrsintuurnan rei’illä (vinoneliö/pyöreä). Terät, jotka eivät vastaa sahan kiinnityslaitteita eivät toimi keskiasennossa, mikä aiheuttaa kontrollin menetyksen. h) Älä koskaan käytä vaurioituneita tai vääriä terän aluslaattoja tai pulttia. Terän aluslaatat ja pultti on suunniteltu erityisesti sahaasi varten optimaalisen suoritustason ja turvallisen toiminnan varmistamiseksi. Takapotkun syitä ja siihen liittyviä varoituksia – Takapotku on puristuksiin jääneen, juuttuneen tai väärin kohdistetun sahanterän aiheuttama äkillinen reaktio, joka saa sahan nousemaan hallitsemattomasti ylös ja ulos työkappaleesta kohti käyttäjää. – Kun terä jää puristuksiin tai juuttuu leikkauskohdan sulkeutuessa, terä pysähtyy ja moottorin reaktio ajaa laitteen nopeasti taaksepäin käyttäjää kohti; – Jos terä vääntyy tai on kohdistettu väärin leikkauskohdassa, terän takareunassa olevat hampaat voivat pureutua puun yläpintaan saaden aikaan terän nousun halkaisusta ja hypähdyksen taaksepäin kohti käyttäjää. Takapotku johtuu työkalun väärinkäytöstä ja/tai vääristä käyttötoimenpiteistä- tai olosuhteista, ja se voidaan välttää asianmukaisilla varotoimenpiteillä, jotka on kuvattu alla. a) Pidä molemmin käsin tiukasti kiinni sahasta ja pidä käsivartesi sellaisessa asennossa, että voit vastustaa takapotkua. Pidä vartalo terän jommallakummalla puolella, mutta ei samassa linjassa terän kanssa. Takapotku voi saada terän pomppaamaan taaksepäin, mutta voit vastustaa takapotkua, jos pidät huolta asianmukaisista varotoimista. 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

b) Jos terä jää kiinni tai sahaaminen jostain syystä keskeytetään, vapauta laukaisin ja pidä terä liikkumattomana materiaalissa, kunnes se pysähtyy kokonaan. Älä koskaan yritä irrottaa sahaa työkappaleesta tai vetää sahaa taaksepäin terän liikkuessa tai seurauksena voi olla takapotku. Jos terä juuttuu kiinni, selvitä syy ja tee tarvittavat korjaustoimenpiteet. c) Kun käynnistät sahan uudelleen työkappaleessa, aseta terä keskelle halkaisua siten, etteivät terän hampaat ole kiinni materiaalissa. Jos terä juuttuu kiinni, se voi ponnahtaa ylös tai aiheuttaa takapotkun, kun saha käynnistetään uudelleen. d) Tue suuret paneelit terän kiinnijäämis- ja takapotkuriskin minimoimiseksi. Suuret paneelit painuvat helposti oman painonsa voimasta. Paneelin kummallekin puolelle, lähelle leikkauslinjaa ja lähelle paneelin reunaa, pitää laittaa tuet. e) Älä käytä tylsiä tai vaurioituneita teriä. Teroittamattomat tai väärin asetetut terät aiheuttavat kapean halkaisun, mikä aiheuttaa liiallista kitkaa, terän tarttumisen ja takapotkun. f) Terän syvyyden ja vinouden säädön lukitusvipujen on oltava tiukalla ja kunnolla kiinni ennen sahaamista. Jos terän säätö muuttuu sahaamisen aikana, se voi aiheuttaa terän kiinnijäämisen ja takapotkun. g) Ole erityisen varovainen, kun sahaat vanhoja seiniä tai muita umpinaisia kohteita. Sisääntyöntyvä terä voi osua kohteisiin, jotka aiheuttavat takapotkun. Alasuojuksen toiminta a) Tarkista aina ennen käyttöä, että alasuojus sulkeutuu oikein. Älä käytä sahaa, jos alasuojus ei liiku vapaasti ja sulkeudu välittömästi. Älä koskaan sido tai kiinnitä alasuojusta auki-asentoon. Jos saha vahingossa putoaa, alasuojus voi taipua. Nosta alasuojus kokoonvedettävää kahvaa käyttämällä ja varmista, että se liikkuu vapaasti eikä kosketa terää eikä muita osia missään leikkauskulmassa tai -syvyydessä. b) Tarkista alasuojuksen jousen toiminta. Jos alasuojus ja jousi eivät toimi oikein, ne on huollettava ennen käyttöä. Vaurioituneet osat, pihkakerrostumat tai kerääntynyt lika voivat hidastaa alasuojuksen toimintaa. c) Alasuojus voidaan vetää taakse käsin vain erityissahauksien, kuten ”upotussahauksen” tai ”sekasahauksen”, yhteydessä. Nosta alasuojus sisään vedettävää kahvaa käyttämällä ja vapauta alasuojus heti kun terä uppoaa materiaaliin. Kaikessa muussa sahauksessa alasuojuksen pitää antaa toimia automaattisesti. d) Varmista aina, että alasuojus peittää terän, ennen kuin asetat sahan höyläpenkille tai lattialle. Suojaamaton, liukuva terä saa sahan kulkemaan taaksepäin ja sahaamaan kaiken sen tielle tulevan materiaalin. Muista, että terän pysähtyminen vie jonkin verran aikaa kytkimen vapauttamisen jälkeen.

1. Käytä korvatulppia työkalua käyttäessäsi.

2. Käytä vain terää, jonka halkaisija on laitteelle määritetyn

3. Älä käytä hiomalaikkaa.

4. Älä käytä teriä, jotka ovat epämuodostuneita tai

5. Älä käytä teriä, jotka on valmistettu pikateräksestä.

6. Älä käytä sahanteriä, jotka eivät ole yhdenmukaisia

näissä ohjeissa esitettyjen ominaisuuksien kanssa.

7. Älä pysäytä sahanterää painamalla sitä sivulle.

8. Pidä terät aina terävinä.

9. Varmista, että alasuojus liikkuu helposti ja vapaasti.

10. Älä koskaan käytä pyörösahaa niin, että sen alasuojus

on kiinnitetty auki-asentoon.

11. Varmista, että alasuojuksen sisäänvetomekanismi toimii

12. Älä koskaan käytä pyörösahaa, jonka terä osoittaa

ylöspäin tai sivulle.

13. Varmista, ettei sahattavassa materiaalissa ole vieraita

aineita, kuten nauloja.

14. Sahanterien halkaisijan tulee olla 165mm – 162mm.

15. Irrota akku, ennen kuin muutat säätöjä tai teet

huoltotoimenpiteitä.

16. Varo jarrun takaisinpotkuja.

Tässä sirkkelisahassa on sähköinen jarru, joka toimii, kun kytkin on vapautettu. Koska takaisinpotkuja esiintyy jarrun toimiessa, pidä rungosta tukevasti kiinni.

17. Varmista, että kytkin on OFF-asennossa (pois päältä).

Jos sähkötyökalussa on akku, kun kytkin on ON- asennossa (päällä), sähkötyökalu käynnistyy välittömästi, mikä voi aiheuttaa vakavan onnettomuuden.

18. Vältä sahausta sellaisessa tilassa, jolloin jalusta on

koholla materiaalista. Kun terä on leikkautunut kiinni tai kun sahaaminen jostakin syystä lopetetaan, vapauta laukaisin ja pidä saha liikkumattomana materiaalissa, kunnes terä pysähtyy kokonaan. Älä koskaan yritä ottaa sahaa pois työstömateriaalista tai vetää sahaa taaksepäin terän liikkuessa, muuten saattaa esiintyä TAKAISINPOTKUJA. Varmista, että terä ei pääse leikkautumaan kiinni.

19. Tue suuret paneelit, jotta saadaan estettyä terän

kiinnileikkautumisen vaara ja TAKAISINPOTKUT. Suurilla paneeleilla on taipumus painua hieman alas omasta painostaan (Kuva3). Tuet on asetettava paneelin alle kummallekin puolelle, leikkausviivan lähelle ja paneelin reunan lähelle kuvassa 1 näytetyllä tavalla.(Kuva2) Terän kiinnileikkautumisen ja takaisinpotkujen vaaran vähentämiseksi minimiin. Kun sahaaminen vaatii sahan asettamista työstömateriaalin päälle, saha täytyy asettaa levyn suuremmalle osalle ja pienempi sahataan irti.

20. Ole erityisen varovainen tehdessäsi “taskuleikkauksia”

jo valmiisiin seiniin tai muihin alueisiin, joiden alla saattaa olla johtoja. Terä saattaa osua seinässä oleviin esineisiin., jolloin aiheutuu TAKAISINPOTKUJA. ÄLÄ KOSKAAN pane käsiäsi tai sormiasi sahan taakse. (Kuva4) Jos takaisinpotkuja esiintyy, saha saattaa helposti hypähtää taakse ja aiheuttaa vakavan vamman.

21. VAROITUS: On erittäin tärkeää tukea työstökappale

lujasti ja pitää sahasta kiinni tukevasti, jotta saadaan estettyä ohjauksen menettäminen, mistä saattaa olla seurauksena vakava loukkaantuminen. Kuva5 on tyypillinen esimerkki siitä miten sahaa pidetään.

22. Aseta sahan jalustan leveämpi puoli sille

työstökappaleen puolelle, joka on tuettu lujasti, ei sille osalle, joka putoaa pois sahatessa. Esimerkin vuoksi Kuva6 on kuvattu OIKEA tapa sahata pois levyn pää ja Kuva7 VÄÄRÄ tapa. Jos työstökappale on pieni tai lyhyt, kiinnitä se. ÄLÄ YRITÄ PITÄÄ PIENIÄ KAPPALEITA KIINNI KÄDELLÄSI!

23. Älä koskaan yritä sahata niin, että sirkkelisaha on

Tämä on erittäin vaarallista ja saattaa aiheuttaa vakavia onnettomuuksia. (Kuva8)

24. Kun käytät ohjainta, älä yritä tehdä vinoa leikkausta,

mikä voi saada leikattavan materiaalin liukumaan sahanterän ja ohjaimen väliin. Se voi aiheuttaa loukkaantumisen. (Kuva9)

25. Vivun jääminen löysälle on erittäin vaarallista. Kiinnitä

se aina huolellisesti. (Kuva15)

26. On erittäin vaarallista jättää kallistusvipu ja kaltevuuden

siipimutteri löysälle. Kiinnitä se aina huolellisesti. (Kuva25, 26)

27. Varmista sahattava materiaali ennen kuin aloitat

sahaamisen. Jos sahattava materiaalista irtoaa haitallista/myrkyllistä pölyä, varmista, että pölypussi tai asianmukainen pölynsuodatusjärjestelmä on tiukasti liitetty pölynpoistoaukkoon. Käytä lisäksi hengityssuojaa, jos sellainen on. ○ Ennen kuin alat sahata, varmista, että terä on saavuttanut täyden kierrosnopeuden. ○ Jos terä pysähtyy tai pitää outoa ääntä käytön aikana, kytke virta heti pois päältä. ○ On erittäin vaarallista käyttää pyörösahaa, jonka terä osoittaa ylöspäin tai sivulle. Sahaa ei pitäisi koskaan käyttää tällä tavalla. ○ Kun sahaat, käytä aina suojalaseja. ○ Kun lopetat työskentelyn, irrota akku.

28. Kun olet kiinnittänyt terän, varmista uudelleen, että

lukitusvipu on kunnolla paikoillaan edellä kuvatussa asennossa.

29. Käytä sahanterää, joka on tarkoitettu puun

30. Käytä sahanterää, johon merkitty nopeus on yhtä suuri

tai suurempi kuin työkaluun merkitty pyörimisnopeus.

31. Käytä EN 847-1 -standardin mukaista sahanterää.

32. Suojaa silmiäsi välttämällä katsomasta suoraan valoon.

Jos silmäsi altistuvat valolle jatkuvasti, ne voivat vahingoittua. Pyyhi LED-valon linssiin tarttunut lika ja rasva pehmeällä liinalla varoen naarmuttamasta linssiä. LED-valon linssissä olevat naarmut voivat vähentää kirkkautta.

33. Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu.

Siitä voi seurata ongelmia.

34. Lataa akku aina 0–40°C:n lämpötilassa. Lataaminen

alle 0°C:n lämpötilassa johtaa vaaralliseen ylilataukseen. Akkua ei voi ladata yli 40°C:n lämpötilassa. Sopivin latauslämpötila on 20–25°C.

35. Älä käytä laturia jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15minuuttia ennen seuraavan akun latausta.

36. Huolehdi, ettei ladattavan akun kytkentäaukkoon pääse

37. Älä koskaan pura akkua ja laturia.

38. Älä koskaan aiheuta ladattavaan akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

39. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

40. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännön työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

41. Älä aseta laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin asetetaan metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

42. Kun tätä laitetta käytetään jatkuvasti, se saattaa

ylikuumeta, jolloin moottori ja kytkin saattavat vahingoittua. Näin ollen lopeta työkalun käyttö hetkeksi, jos kotelo kuumenee.

43. Varmista, että akku on asennettu kunnolla paikoilleen.

Jos se on yhtään löysällä, se voi irrota ja aiheuttaa onnettomuuden.

44. Älä käytä laitetta, jos työkalu tai akun liittimet (akun

kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

45. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä. ○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle. ○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

46. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä

lämpötiloissa. LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai

pölyä. ○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua muuhun kuin määritettyyn

5. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

6. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

7. Poista akku välittömästi tulen lähettyviltä, jos huomaat

8. Älä käytä paikassa, jossa syntyy voimakasta staattista

9. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

10. Älä upota akkua tai anna nestemäisten aineiden päästä

akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

11. Näyttöpaneelia on suojattava voimakkailta iskuilta ja

sitä on varottava rikkomasta. Siitä voi seurata ongelmia. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

VAROTOIMET (UC18YSL3) Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa. Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla. VAROITUS ○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut. Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen. ○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen. HUOMAA ○ USB-latauksessa saattaa esiintyä taukoja. ○ Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia. ○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen. OSIEN NIMET Oheisessa luettelossa olevat numerot viittaavat kuviin1–

1 Kytkin 2 Kytkinlukko 3 Pölynkeräyssuulake 4 Leikkaussyvyyden vipu 5 Kaltevuuden siipimutteri 6 Alasuojus 7 Pultti 8 Aluslevy (B) 9 Sahanterä 10 Ohjainkappale 11 Jalusta 12 Kallistusvipu 13 Ohjaimen kiinnikkeen sormiruuvi 14 Lukitusvipu 15 LED-valo 16 Akku 17 Kuusioavain 18 Kahva 19 Apukahva 20 Latauksen merkkivalo 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

21 M6-kiinnitysruuvi (2 kpl) 22 Pyälletty M6-nuppi 23 Viistolevy (B) 24 Kulman säätöruuvi 25 Kulman säätöruuvi (45°) (×2) 26 Tilanvalintakytkin 27 Hiljaisen tilan ilmaisinvalo 28 Valaistustilan kytkin 29 Valaistustilan ilmaisinvalo 30 Ohjain 31 Ohjainurat 32 Ohjainkisko 33 Kumireuna 34 Puutavara 35 Salpa 36 Aluslevy (A) 37 Akun lataustason merkkivalon kytkin 38 Akun varaustason merkkivalo 39 Näyttö SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. C3606DUM: Akkutoiminen pyörösaha Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Käytä aina suojalaseja. Käytä aina kuulosuojaimia. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU- direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

Kuormittamaton nopeus Kytkeminen PÄÄLLE

Kytkeminen POIS PÄÄLTÄ Irrota akku Varoitus Kiellettyä toimintaa Suurtehotila on valittu. Keskitehotila on valittu. Hiljainen tila on valittu. Lukitus Lukituksen avaus Kunnes kosketus syntyy Aina PÄÄLLÄ (sammuu 60 sekunnin kuluttua) Aina POIS Akku Palaa; Akun varaus on yli 75%. Palaa; Akun varaus on 50–75%. Palaa; Akun varaus on 25–50%. Palaa; Akun varaus on alle 25%. Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian. Vilkkuu; Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan. Vilkkuu; Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään. 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 270 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

Puun leikkaaminen. TEKNISET TIEDOT

(Hiljainen tila) Kapasiteetti Leikkaussyvyys 90° 66 mm 45° 43 mm Työkalun kanssa käytettävissä oleva akku*

4,1 kg (BSL36A18X) 4,4 kg (BSL36B18X) *1 Työkalun kanssa ei voida käyttää nykyisiä akkuja (esim. sarjoja BSL3660/3620/3626 ja BSL18). *2 EPTA-menettelyn 01/2014 mukaisesti HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Elektroninen ohjausjärjestelmä ○ Pehmeä käynnistys ○ Ylikuormitussuoja Tämä suojaominaisuus katkaisee virran moottoriin, kun moottori ylikuormittuu tai kun pyörimisnopeus laskee huomattavasti toiminnan aikana. Kun ylikuormitusuojaominaisuus on aktivoitu, moottori saattaa pysähtyä. Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää sitä uudelleen. ○ Ylikuumenemissuoja Tämä suojaominaisuus katkaisee virran moottoriin ja pysäyttää sähkötyökalun, kun moottori ylikuumenee toiminnan aikana. Kun ylikuumenemissuoja on aktivoitu, moottori saattaa pysähtyä. Tässä tapauksessa vapauta työkalun kytkin ja jäähdytä sitä muutaman minuutin ajan. Sen jälkeen voit käyttää sitä uudelleen. ○ Pyörimisnopeuden vaihtotoiminto (Suurtehotila / Keskitehotila / Hiljainen tila) (katso kuva18)

*1 Työkalu vaihtaa jännitealuetta automaattisesti. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti. <UC18YSL3>

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, latausmerkkivalo vilkkuu punaisena. (Katso taulukko1)

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan10 mukaisesti (sivulla3).

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo vilkkuu sinisenä. Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso taulukko1) (1) Latausmerkkivalon ilmoitukset Latausmerkkivalon ilmoitukset näkyvät taulukon1 mukaisesti laturin ja ladattavan akun tilan mukaan. Taulukko 1: Latausmerkkivalon ilmoitukset näkyvät PÄÄLLE/POIS 0,5sekunnin välein (PUNAINEN) Ennen latausta *

Palaa 0,5sekunnin ajan 1sekunnin välein. (SININEN) Varaus alle 50% Palaa 1sekunnin ajan 0,5sekunnin välein. (SININEN) Varaus alle 80% Palaa jatkuvasti (SININEN) Varaus yli 80% Palaa jatkuvasti(Jatkuva merkkiääni: noin 6 sekuntia) (VIHREÄ) Lataus valmis PÄÄLLE/POIS 0,3sekunnin välein (PUNAINEN) Ylikuumentumisen aiheuttama valmiustila *

PÄÄLLE/POIS 0,1sekunnin välein (Jaksoittainen merkkiääni: noin 2 sekuntia) (PURPPURA) Lataaminen ei onnistu *

HUOMAA *1 Jos punainen valo vilkkuu edelleen, vaikka laturi on kiinnitetty, varmista, että akku on kokonaan paikallaan. *2 Akku on ylikuumentunut. Lataaminen ei onnistu. Vaikka lataaminen käynnistyy heti, kun akku on jäähtynyt, vaikka se jätetään paikalleen, paras käytäntö on irrottaa akku ja antaa sen jäähtyä varjoisassa, hyvin ilmastoidussa paikassa ennen lataamista. *3 Akun tai laturin toimintahäiriö – Työnnä akku kunnolla paikalleen. – Varmista, ettei akun kiinnikkeeseen tai liittimiin ole tarttunut vieraita aineita. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 5minuuttia ennen seuraavaa latausta. 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

(2) Tietoa akun lämpötiloista ja latausajasta (Katso taulukko2) Taulukko 2 Malli UC18YSL3 Akun tyyppi Li-ion Latausjännite 14,4–18 V Lämpötilat, joissa akku voidaan ladata 0°C–50°C Akun kapasiteetin arvioitu latausaika (lämpötilassa 20°C) 1,5Ah 15min 2,0Ah 20min 2,5Ah 25min 3,0Ah 20min (BSL1430C,BSL1830C: 30 min) 4,0Ah 26min (BSL1840M: 40 min) 5,0Ah 32min 6,0Ah 38min Monivolttiakun kapasiteetin arvioitu latausaika (lämpötilassa 20°C) 1,5Ah (×2laite) 20min 2,5Ah (×2laite) 32min 4,0Ah (×2laite) 52min Akkukennojen määrä 4–10 USB-latausjännite 5 V USB-latausvirta 2 A Paino 0,6 kg HUOMAA ○ Latausaika voi vaihdella riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä. ○ Jos lataaminen kestää kauan – Lataaminen kestää kauemmin erittäin matalissa lämpötiloissa. Lataa akku lämpimässä paikassa (kuten sisällä). – Ilmanvaihtoaukkoa ei saa peittää. Muussa tapauksessa laitteen sisäosat ylikuumenevat, mikä heikentää laturin suorituskykyä. – Jos jäähdytystuuletin ei toimi, korjauta ottamalla yhteyttä valtuutettuun HiKOKI-huoltoliikkeeseen.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan. Tietoa uusien akkujen jne. sähköpurkauksesta Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa. Näin saat akut kestämään pidempään. (1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä. (2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Vino leikkaus ohjaimen avulla (+45° suuntaan)

Lataus 10 3 Jalustan sivujen ja sahanterän yhdensuuntaisuuden hienosäätö

Kallistuskulman hienosäätö (Kun 90°) 12 4 Kallistuskulman hienosäätö (Kun 45°)*

Ohjainkappaleen asennon hienosäätö 14 4 Leikkaussyvyyden säätäminen 15 5 Leikkauslinja 16 5 Kytkimen käyttö 17 5 Tietoa tilanvalintatoiminnosta*

LED-valon käyttö 19 5 Ohjaimen kiinnittäminen 20 5 Pölynkeräyssuulakkeen käyttö 21 6 Sahaaminen ohjauskiskon avulla (myydään erikseen)*

Ohjainkiskon käyttäminen (myydään erikseen)*

Akun asettaminen ja poistaminen 24 6 Leikkaus suorassa kulmassa 25 7 Kalteva leikkaus (+45°:n suunta) 26 7 Sahanterän irrottaminen 27 8 Sahanterän kiinnittäminen 28 8 Akun varaustilan ilmaisin 29 9 USB-laitteen lataaminen pistorasiasta 30-a 9 USB-laitteen ja akun lataaminen pistorasiasta 30-b 9 USB-laitteen lataaminen 31 9 Kun USB-laitteen lataus on valmis 32 9 Varusteiden valitseminen ― 271 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

*1 Kiristä tämän jälkeen takana olevaa kulman säätöruuvia, kunnes kosketus syntyy, ja kierrä sitä tämän jälkeen yksi täysi kierros vastakkaiseen suuntaan. (Kuva 13-a, Kuva 13-b) *2 Tietoa tilanvalintatoiminnosta Käyttötila vaihtuu joka kerta, kun tilanvalintakytkintä painetaan. Hiljaisessa tilassa moottorin suurin kierrosluku on pienempi, mikä mahdollistaa tehokkaan työskentelyn vähemmällä melulla. Tila Kuormittamaton nopeus Suurteho 5600min-

HUOMAA ○ Tila muuttuu vasta, kun akku on asennettu ja kytkinlukkoa painetaan kerran. ○ Nykyinen tila säilytetään, vaikka kytkin on päällä / pois päältä tai akku irrotetaan/asetetaan takaisin. *3 Sahaaminen ohjauskiskon avulla Ohjainuria on kaksi eri valmistajien ohjauskiskojen sijoittamiseksi. *4 Ohjainkiskon käyttäminen Uudessa tilassa kumireunan ulkolaita työntyy hieman pyörösahanterän leikkausradan ulkopuolelle. Kun ohjainkiskoa käytetään ensimmäistä kertaa, leikkaa kyseinen ulostyöntyvä osa seuraavasti: Aseta pyörösahan leikkaussyvyys mahdollisimman suureksi ja sahanterän kulma kohtisuoraksi (0°). Vedä kytkin pohjaan ja leikkaa kumireuna hitaasti tasaisella nopeudella käyttämällä ohjainkiskoa. Vältä repeytyminen asettamalla kumireuna siten, että se on kokonaan tuen (työkappaleen) päällä. Kumireunan reunus on tämän jälkeen työkappaleen leikkuureuna. Kun ulostyöntyvä osa on leikattu, sitä voidaan käyttää myös viisteleikkaukseen. LED-VALO-VAROITUSMERKKI Tuotteessa on toimintoja, joiden tarkoitus on suojata sekä työkalua että akkua. Jos jokin suojaustoiminto laukeaa käytön aikana, LED-valo vilkkuu taulukossa3 kuvatulla tavalla. Jos mikä tahansa suojaustoiminnoista laukeaa, siirrä sormi heti pois kytkimeltä ja noudata korjaavan toimenpiteen kohdalla annettuja ohjeita. Taulukko 3 LED-valon näyttö Suojaustoiminto Päällä 0,1sekuntia/ pois päältä 0,1sekuntia Ylikuormitussuojaus Poista ylikuormituksen syy. Päällä 0,5sekuntia/ pois päältä 0,5sekuntia Ylikuumenemissuojaus Anna työkalun ja akun jäähtyä kokonaan.

VAROITUS Muista kytkeä kytkin pois päältä ja irrottaa akku ennen huoltoa ja tarkastusta.

1. Sahanterän tarkistaminen

Koska tylsä sahanterä ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda terä heti kun havaitset sen kuluneen.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

3. Moottoriyksikön huolto

Moottorin käämi on tämän työkalun tärkeä osa. Varo, ettet vahingoita käämiä, ja vältä kosketusta puhdistusöljyyn tai veteen. Puhdista moottori 50 käyttötunnin jälkeen puhaltamalla kuivaa ilmaa moottorin kotelon tuuletusaukkoihin paineilman tai muun työkalun avulla (Kuva33). Pölyn tai hiukkasten kertyminen moottoriin voi aiheuttaa vaurioita.

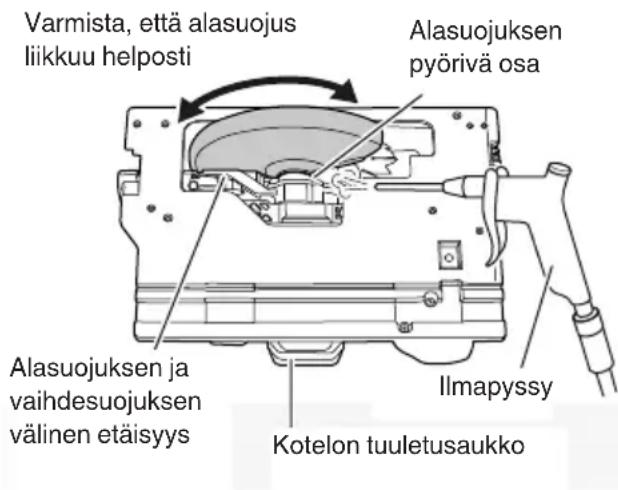

4. Alasuojuksen tarkastaminen ja huoltaminen

Varmista aina, että alasuojus liikkuu helposti. Korjaa alasuojus heti, jos sen toimintaan tulee jokin häiriö. Käytä puhdistukseen ja huoltoon paineilmaa. Puhdista alasuojuksen ja vaihdesuojuksen välinen tila sekä alasuojuksen pyörivä osa puhaltamalla kuivaa ilmaa (Kuva33). Tällä tavalla saat poistettua tehokkaasti lastut ja muut roskat. Jos alasuojuksen ympärille kerääntyy lastuja tai muita roskia, se voi aiheuttaa toimintahäiriön tai vaurioita. VAROITUS Kun puhdistat paineilmalla alasuojusta, tuuletusaukkoja tai muita tuotteen osia, käytä suojalaseja ja hengityssuojainta estääksesi pölyn hengittämisen tai silmä-ärsytyksen. Varmista, että alasuojus liikkuu helposti Alasuojuksen ja vaihdesuojuksen välinen etäisyys Ilmapyssy Alasuojuksen pyörivä osa Kotelon tuuletusaukko Kuva33

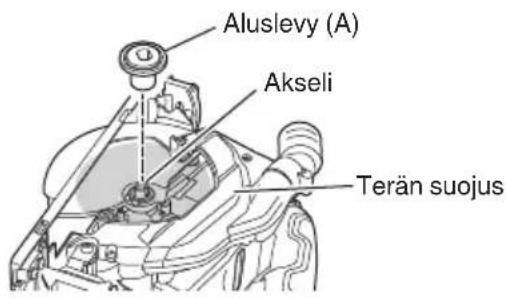

5. Teräsuojuksen sisäpuolen puhdistaminen

Tarkista ja puhdista säännöllisesti varmistaaksesi, ettei sahanpuruja ja muita jäämiä keräänny teräsuojuksen sisäpuolelle. Poista sahanterä aina tarkistuksen ja puhdistuksen yhteydessä. (Kuva34) 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

Aluslevy (A) Akseli Terän suojus Kuva 34

6. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä. Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen. HUOMAUTUS Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

7. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

Säilytä sähkötyökalu ja akku lasten ulottumattomissa ja paikassa, jonka lämpötila on alle 40°C. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI- huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN62841-standardin mukaan ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen äänitehotaso: 100dB(A) Mitattu A-painotteinen äänipainearvo: 92dB(A) Epävarmuus K: 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä. Lastulevyn leikkaaminen: Värähtelyemissioarvo

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin. VAROITUS ○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisissa käyttötilanteissa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä käynnistysajan lisäksi). HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUSuomi

ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta. Oire Mahdollinen syy Korjaus Työkalu ei käynnisty Akku on lopussa Lataa akku. Akku ei ole täysin paikallaan. Työnnä akkua, kunnes kuulet naksahduksen. Työkalu pysähtyi yhtäkkiä Työkalu oli ylikuormittunut Hankkiudu eroon ylikuormitusta aiheuttavasta ongelmasta. Ylikuormitussuoja on käytössä. Akku on ylikuumentunut. Anna akun jäähtyä. Ei voi kallistaa Kallistusvipua jakaltevuuden siipimutteria ei ole löysennetty. Kokeile kallistamista löysättyäsi kallistusvivun ja kaltevuuden siipimutterin. Kiristä löysätyt osat, kun tarvittavat säädöt on tehty. Ei voi kallistaa taaksepäin Leikkaussyvyys on asetettu maksimiin. Kallista taaksepäin, kun leikkaussyvyyden asetusta on pienennetty. Kallistusvipua jakaltevuuden siipimutteria ei ole löysennetty. Kokeile kallistamista löysättyäsi kallistusvivun ja kaltevuuden siipimutterin. Yhdensuuntaisuutta ei voida hienosäätää M6-kiinnitysruuveja (2 kpl) ei ole löysätty. (Katso kuvan 11 kohta 21.) Löysää kaikki M6-kiinnitysruuvit (2 kpl). Ei leikkaa hyvin Sahan terä on kulunut tai siitä puuttuu hampaita. Vaihda uuteen sahanterään. Pultti on löysä. Kiristä pultti tiukaksi. Sahanterä on asennettu takaperin. Asenna sahanterä oikeaan suuntaan. Kytkintä ei pysty vetämään Kytkimen lukkoa ei ole painettu riittävästi. Työnnä kytkimen lukko kokonaan sisään. Sahanpurua tulee ulos heikosti Terän suojukseen on kertynyt sahanpurua. Poista sahanpuru terän suojuksesta. Akku ei mene paikalleen. Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua. Asenna monijännitetyyppinen akku. 2023/07/11 12:26:56Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUΕλληνικά (Μετάφραση των αρχικών οδηγιών)
