BEDIENUNGSANLEITUNG C3606DUM HiKOKI

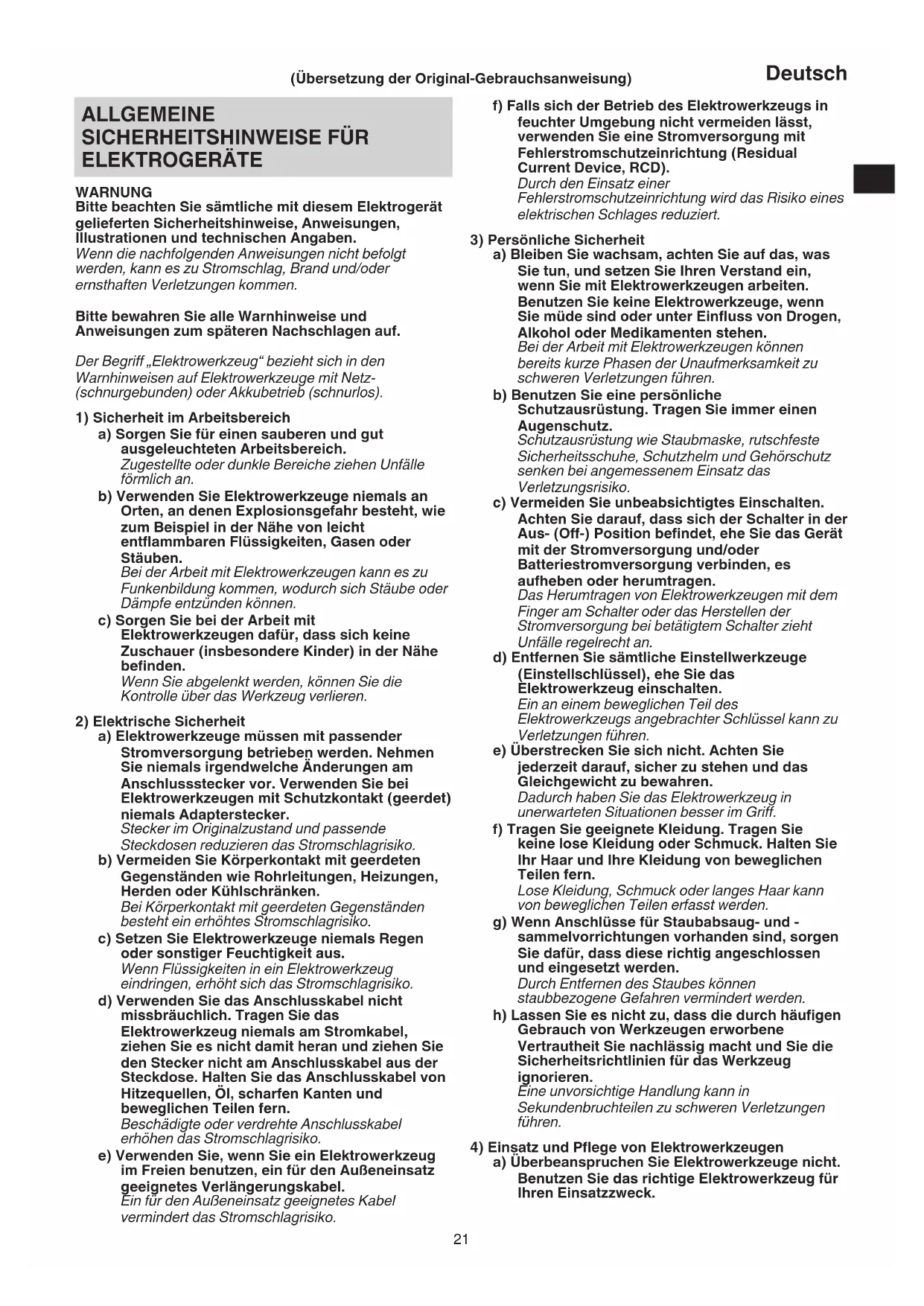

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben. Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff. f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden. h) Lassen Sie es nicht zu, dass die durch häufigen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren. Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufig hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Handgriffe und Greifflächen trocken, sauber und frei von Öl und Fett. Rutschige Handgriffe und Greifflächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

5) Verwendung und Pflege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen. b) Verwenden Sie nur die für das Elektrowerkzeug speziell empfohlenen Akkus. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist der Akku nicht in Gebrauch, achten Sie darauf, dass er nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen können. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterieflüssigkeit in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen. e) Verwenden Sie keinen Akku oder kein Werkzeug, der oder das beschädigt oder verändert ist. Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten aufweisen, das zu einem Feuer, einer Explosion oder Verletzung führen kann. f) Setzen Sie den Akku oder das Werkzeug keinem Feuer oder keiner zu hohen Temperatur aus. Die Einwirkung von Feuer oder einer Temperatur über 130°C kann zu einer Explosion führen. g) Befolgen Sie alle Anweisungen zum Aufladen und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperarturbereichs auf, der in der Anleitung angegeben ist. Wenn Sie den Akku falsch oder bei Temperaturen außerhalb des angegebenen Bereichs aufladen, kann der Akku beschädigt werden und die Gefahr eines Brandes steigen.

a) Lassen Sie Ihr Elektrowerkzeug durch qualifizierte Fachkräfte und nur unter Einsatz der passenden Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. b) Warten Sie niemals beschädigte Akkus. Die Wartung von Akkus ist stets vom Hersteller oder autorisierten Dienstleistern durchzuführen. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSWARNUNGEN FÜR

AKKU-KREISSÄGE Schneidvorgänge a) GEFAHR Sie Ihre Hände vom Arbeitsbereich und dem Blatt fern. Ihre zweite Hand befindet sich am Nebengriff oder am Motorgehäuse. Wenn Sie die Säge mit beiden Händen halten, können Sie sich nicht in die Finger schneiden. b) Greifen Sie nicht unter das Werkstück. Die Schutzabdeckung kann Sie nicht vor dem Teil des Sägeblattes schützen, der sich unter dem Werkstück befindet. c) Passen Sie die Schnitttiefe der Stärke des Werkstücks an. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

Unterhalb des Werkstückes sollte weniger als ein ganzer Sägezahn sichtbar sein. d) Halten Sie das Werkstück während des Sägens niemals mit den Händen oder über die Beine gelegt. Befestigen Sie das Werkstück auf einer stabilen Unterlage. Es ist wichtig, das Werkstück richtig zu stützen, damit es nicht zu Körperkontakt, Festfressen des Sägeblattes oder Kontrollverlust kommt. e) Halten Sie das Elektrowerkzeug bei Arbeiten, bei denen das Schneidwerkzeug verborgene Stromleitungen berühren könnte, an den isolierten Griffflächen fest. Der Kontakt mit stromführenden Leitungen setzt auch freiliegende Metallteile des Elektrowerkzeugs unter Strom und könnte für den Bediener zu einem Stromschlag führen. f) Benutzen Sie beim Trennen (Längsschnitt) grundsätzlich einen Parallel- oder Linealanschlag. Dies verbessert die Schnittpräzision und erschwert ein Festfressen des Sägeblattes. g) Benutzen Sie grundsätzlich Sägeblätter der richtigen Bohrungsgröße und -form (Rund- oder Diamantform). Sägeblätter, die nicht exakt zur Sägeblattaufnahme der Säge passen, laufen nicht zentriert und können außer Kontrolle geraten. h) Benutzen Sie niemals beschädigte oder unpassende Sägeblatt-Unterlegscheiben oder -Schrauben. Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Säge entwickelt – für beste Leistung und höchste Betriebssicherheit. Ursachen für Rückschlag und diesbezügliche Warnungen – der Rückschlag ist eine plötzliche Reaktion auf ein verklemmtes, blockiertes oder falsch ausgerichtetes Sägeblatt und führt zum unkontrollierten Springen der Säge aus dem Werkstück zum Bediener hin; – wenn sich das Blatt in der enger werdenden Schnittfuge verklemmt oder blockiert, wird die Drehbewegung des Blattes verhindert und das Gerät durch die Motorkraft urplötzlich Richtung Bediener geschleudert; – wenn sich das Blatt innerhalb der Schnittfuge verbiegt oder falsch ausrichtet, können sich die Zähne am rückwärtigen Teil des Sägeblattes in die Holzoberfläche graben und das Blatt zum Bediener hin aus der Schnittfuge springen lassen. Ein Rückschlag ist das Ergebnis missbräuchlicher Nutzung der Säge und/oder falscher Bedienschritte oder ungeeigneter Arbeitsbedingungen – und kann durch geeignete Schutzmaßnahmen (wie nachstehend) verhindert werden. a) Halten Sie die Säge mit beiden Händen fest gepackt und halten Sie Ihre Arme so, dass sie einem möglichen Rückschlag entgegenwirken. Stellen Sie sich so hin, dass sich Ihr Körper seitlich hinter dem Sägeblatt befindet, nicht jedoch direkt dahinter. Durch den Rückschlag kann die Säge nach hinten springen; die Rückschlagkräfte lassen sich vom Bediener aber in den Griff bekommen, wenn die richtigen Vorsichtsmaßnahmen getroffen werden. b) Wenn sich das Blatt festfressen sollte oder Sie die Schneidarbeit aus sonstigen Gründen unterbrechen sollten, schalten Sie die Säge ab und bewegen sie nicht mehr, bis das Blatt vollständig stillsteht. Versuchen Sie niemals, das Sägeblatt aus dem Werkstück zu lösen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt dreht – dies kann zum Rückschlag führen. Überprüfen Sie die Ursache des Festfressens und treffen Sie entsprechende Gegenmaßnahmen. c) Wenn Sie die Säge erneut starten, während sich das Blatt bereits im Werkstück befindet, zentrieren Sie das Blatt in der Schnittfuge, so dass die Sägezähne nicht im Material stecken. Wenn das Sägeblatt festgefressen ist, kann es sich beim Anlauf der Säge nach oben arbeiten oder aus dem Werkstück springen. d) Unterlegen Sie große Platten, um ein Verklemmen des Blattes und Rückschlag zu vermeiden. Große Werkstücke neigen dazu, unter ihrem Eigengewicht nachzugeben. An beiden Seiten des Werkstückes müssen Auflagen angebracht werden – nahe der Schnittlinie und an den Kanten des Werkstückes. e) Benutzen Sie keine stumpfen oder beschädigten Sägeblätter. Stumpfe oder unsachgemäß eingesetzte Sägeblätter erzeugen eine enge Schnittfuge und übermäßige Reibung, führen zum Festfressen des Blattes und zum Rückschlag. f) Die Arretierungshebel für Schnitttiefe und Gehrung müssen straff und sicher angezogen sein, ehe Sie den Schnitt ausführen. Falls sich die Sägeblatteinstellung während des Schnitts verschiebt, kann sich das Blatt festfressen und Rückschlag eintreten. g) Gehen Sie beim Schneiden in Wände oder andere Blindbereiche mit besonderer Vorsicht vor. Das vordringende Sägeblatt kann in Objekte eindringen, die einen Rückschlag verursachen. Funktionsweise der unteren Schutzabdeckung a) Prüfen Sie vor jedem Gebrauch, ob die untere Schutzabdeckung richtig schließt. Benutzen Sie die Säge nicht, wenn sich die untere Schutzabdeckung nicht frei bewegen lässt und sich nicht verzögerungsfrei schließt. Klemmen oder binden Sie die untere Schutzabdeckung niemals in geöffneter Position fest. Falls die Säge aus Versehen fallen gelassen wird, kann sich die untere Schutzabdeckung verbiegen. Ziehen Sie die untere Schutzabdeckung mit dem vorgesehenen Handgriff zurück und überzeugen Sie sich, dass sie sich frei bewegen lässt und in sämtlichen Schnittwinkeln und -tiefen nicht das Sägeblatt berührt. b) Überprüfen Sie die einwandfreie Funktion der unteren Schutzabdeckungsfeder. Falls Schutzabdeckung und Feder nicht einwandfrei arbeiten sollten, müssen diese vor Arbeitsbeginn instandgesetzt werden. Die untere Schutzabdeckung kann schwergängig werden, wenn Teile beschädigt sind, sich Gummiablagerungen oder sonstige Rückstände angesammelt haben. c) Die untere Abdeckung lässt sich von Hand zurückziehen. Dies darf nur für spezielle Schnitte wie Einstechschnitte und Schifterschnitte geschehen. Heben Sie die untere Schutzabdeckung am zurückgehenden Handgriff an. Sobald das Sägeblatt in das Werkstück eindringt, muss die Schutzabdeckung wieder losgelassen werden. Bei allen anderen Sägearbeiten sollte die untere Schutzabdeckung automatisch betätigt werden. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

d) Achten Sie immer darauf, dass die untere Schutzabdeckung das Sägeblatt umgibt, ehe Sie die Säge auf der Werkbank oder dem Boden absetzen. Ein ungeschütztes, laufendes Sägeblatt löst eine Rückwärtsbewegung der Säge aus und zerschneidet alles, was sich im Weg befindet. Beachten Sie die Zeit vom Abschalten bis zum Stillstand des Sägeblattes. ZUSÄTZLICHE SICHERHEITSWARNUNGEN

1. Ohrenstöpsel zum Schutz der Ohren während des

2. Verwenden Sie ausschließlich Sägeblätter mit dem auf

dem Gerät angegebenen Durchmesser.

3. Verwenden Sie keine Schleifscheiben.

4. Verwenden Sie keine verbogenen oder gerissenen

5. Verwenden Sie keine Sägeblätter aus

Schnellarbeitsstahl.

6. Verwenden Sie keine Sägeblätter, die nicht den in

dieser Anweisung aufgeführten Kriterien entsprechen.

7. Stoppen Sie die Sägeblätter nicht durch seitlichen

Druck auf die Scheibe.

8. Halten Sie die Sägeblätter immer scharf.

9. Stellen Sie sicher, dass sich die untere

Schutzabdeckung reibungslos und frei bewegen lässt.

10. Benutzen Sie die Kreissäge niemals mit in offener

Position fixierter unterer Schutzabdeckung.

11. Stellen Sie stets sicher, dass der

Rückzugmechanismus des Schutzsystems ordnungsgemäß funktioniert.

12. Betätigen Sie die Kreissäge nie mit schrägstehendem

oder seitlich stehendem Sägeblatt.

13. Achten Sie Immer darauf, dass das Werkstück keine

Fremdkörper wie Nägel enthält.

14. Der Sägeblattbereich sollte von 165 mm bis 162 mm

15. Ziehen Sie vor der Durchführung jeglicher Einstellung,

Inspektion oder Wartung die Batterie heraus.

16. Achten Sie auf Rückschlag von der Bremse.

Diese Kreissäge hat eine elektrische Bremse, die bei Freigabe des Schalters tätig wird. Halten Sie die Kreissäge sicher fest, da es bei Tätigwerden der Bremse zu einem gewissen Rückschlag kommt.

17. Stellen Sie sicher, dass der Schalter auf der Aus-

Position (OFF) steht. Wird die Batterie in das Elektrogerät eingesetzt, während sich der Schalter in der Ein-Stellung (ON) befindet, läuft das Elektrogerät sofort an, was einen ernsthaften Unfall verursachen könnte.

18. Sägen Sie nicht, während die Basis nicht auf dem

Material aufliegt. Wenn das Sägeblatt klemmt, oder wenn Sie das Sägen aus irgendeinem Grund unterbrechen müssen, so lassen Sie den Abzugschalter los und bewegen Sie die Säge nicht, bis das Sägeblatt vollständig angehalten hat. Versuchen Sie niemals, die Säge aus dem Werkstück zu ziehen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt dreht, da es sonst zu Rückschlag kommen kann. Untersuchen Sie die Ursache für das Klemmen des Sägeblatts und ergreifen Sie Maßnahmen, um dies zu vermeiden.

19. Unterstützen Sie große Platten, um das Risiko von

Einklemmen des Sägeblatts und Rückschlag auf ein Minimum zu verringern. Große Platten neigen dazu, sich unter ihrem eigenen Gewicht durchzubiegen (Abb.3). Die Stützen müssen wie in Abb.2 gezeigt auf beiden Seiten in der Nähe der Schnittlinie und an den Kanten unter die Platte gestellt werden. Wenn die Säge beim Sägebetrieb auf dem Werkstück aufgesetzt wird, so ist die Säge auf dem größeren Teil aufzusetzen und der kleinere Teil abzusägen, um das Risiko von Einklemmen des Sägeblatts und Rückschlag auf ein Minimum zu verringern.

20. Lassen Sie besondere Vorsicht walten, wenn Sie einen

Taschenschnitt in vorhandene Wände oder andere Blindbereiche machen. Das hervorstehende Sägeblatt kann Objekte sägen, die Rückschlag verursachen. Halten Sie niemals Ihre Hand oder Ihre Finger hinter die Säge (Abb.4). Im Fall von Rückschlag kann sonst die Säge auf Ihre Hand springen und möglicherweise schwere Verletzungen verursachen.

21. WARNUNG: Es ist wichtig, das Werkstück

angemessen zu unterstützen und die Säge fest zu halten, um nicht die Kontrolle über die Säge zu verlieren, da es sonst zu Körperverletzungen kommen kann. Abb.5 zeigt eine typische Handunterstützung der Säge.

22. Setzen Sie den breiteren Teil des Sägebasis auf den

Teil des Werkstücks, der fest unterstützt ist, und nicht auf den Abschnitt, der nach dem Absägen herunterfällt. Als Beispiel zeigt Abb.6 die richtige und Abb.7 die falsche Methode. Wenn das Werkstück kurz oder klein ist, klemmen Sie es fest. VERSUCHEN SIE NICHT, DAS KURZE STÜCK MIT DER HAND ZU HALTEN!

23. Versuchen Sie niemals zu sägen, während die

Kreissäge umgekehrt in einem Schraubstock eingespannt ist. Dies ist sehr gefährlich und kann schwere Unfälle verursachen. (Abb.8)

24. Wenn Sie die Führung verwenden, versuchen Sie

keinen schrägen Schnitt, da dadurch das geschnittene Material zwischen das Sägeblatt und die Führung rutschen würde. Dies könnte zu einer Verletzung führen. (Abb.9)

25. Sollte der Hebel gelöst bleiben, entsteht eine sehr

gefährliche Situation. Klemmen Sie ihn immer fest ein. (Abb.15)

26. Es ist sehr gefährlich, wenn der schräge Hebel und die

schräge Flügelmutter gelöst sind. Ziehen Sie sie immer fest an. (Abb.25, 26)

27. Machen Sie sich vor jeder Schneidtätigkeit mit dem zu

schneidenden Material vertraut. Falls das zu schneidende Material voraussichtlich schädliche oder giftige Stäube freisetzt, achten Sie in jedem Fall darauf, den Staubbeutel　oder ein geeignetes Staubabsaugsystem ordnungsgemäß an den Staubauslass anzuschließen. Tragen Sie am besten eine Staubschutzmaske, wenn vorhanden. ○ Warten Sie, bevor Sie mit dem Sägen beginnen, bis das Sägeblatt seine volle Umdrehungsgeschwindigkeit erreicht hat. ○ Sollte das Sägeblatt während der Arbeit anhalten oder ungewöhnliche Geräusche von sich geben, schalten Sie das Gerät sofort AUS (OFF). ○ Der Einsatz der Kreissäge mit nach oben oder zur Seite weisendem Sägeblatt ist sehr gefährlich. Vermeiden Sie derartige ungewöhnliche Arbeiten. ○ Tragen Sie beim Schneiden von Werkstücken grundsätzlich eine Schutzbrille. ○ Wenn Sie mit der Arbeit fertig sind, ziehen Sie immer den Akku heraus.

28. Vergewissern Sie sich nach dem Anbringen des neuen

Sägeblattes, dass der Sperrhebel in die vorgeschriebene Position gestellt ist.

29. Verwenden Sie ein Sägeblatt, das zum Schneiden von

30. Verwenden Sie ein Sägeblatt mit einer angegebenen

Drehgeschwindigkeit, die gleich der oder höher als die auf dem Werkzeug angezeigte Drehgeschwindigkeit ist. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

31. Verwenden Sie ein Sägeblatt, das EN847-1 entspricht.

32. Niemals direkt in die LED blicken!

Wird das Auge kontinuierlich den LED-Strahlen ausgesetzt, kann es zu Augenverletzungen kommen. Wischen Sie etwaigen Schmutz oder Ruß vom Glas des LED-Lichts mit einem weichen Tuch ab, achten Sie dabei darauf, das Glas nicht zu zerkratzen. Kratzer auf dem Glas des LED-Lichts können dazu führen, dass die Helligkeit abnimmt.

33. Setzen Sie die Schalttafel nicht starken

Erschütterungen aus oder beschädigen sie. Dies kann zu Störungen führen.

34. Laden Sie die Batterie bei einer Temperatur von 0°C–

40°C auf. Eine Temperatur unter 0°C führt zu einem Überladen, was gefährlich ist. Die Batterie kann bei einer Temperatur über 40°C nicht aufgeladen werden. Die beste Temperatur zum Aufladen liegt bei 20°C– 25°C.

35. Das Ladegerät ist nicht für Dauerbetrieb konzipiert.

Nach Beendigung eines Ladevorgangs das Ladegerät ca. 15 Minuten ruhen lassen, bevor mit dem nächsten Ladevorgang begonnen wird.

36. Lassen Sie keine Fremdkörper durch das

Anschlussloch des Akkus eindringen.

37. Niemals den Akku und das Ladegerät zerlegen.

38. Niemals den Akku kurzschließen. Ein Kurzschließen

des Akkus verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden am Akku führen.

39. Den Akku nicht ins Feuer werfen. Er könnte dabei

40. Bringen Sie den Akku zu dem Geschäft, in dem Sie ihn

gekauft haben, sobald die Lebensdauer des Akkus zur Neige geht. Den erschöpften Akku nicht wegwerfen.

41. Schieben Sie keine Gegenstände durch die

Belüftungsschlitze des Ladegeräts. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

42. Bei kontinuierlicher Verwendung dieses Gerätes kann

sich das Gerät überhitzen und des Motor und der Schalter können beschädigt werden. Deshalb sollten Sie dem Werkzeug eine Pause gönnen, wenn das Gehäuse heiß wird.

43. Achten Sie darauf, dass der Akku fest angebracht ist.

Bei lockerem Sitz könnte er sich lösen und einen Unfall verursachen.

44. Verwenden Sie das Produkt nicht, wenn das Werkzeug

oder die Akkuanschlüsse (Akkuhalterung) verformt sind. Wenn der Akku eingesetzt wird, kann es zu einem Kurzschluss kommen, der zu Rauchentwicklung oder Entzündung führen kann.

45. Halten Sie die Anschlüsse am Werkzeug

(Akkuhalterung) frei von Spänen und Staub. ○ Stellen Sie vor der Verwendung sicher, dass sich keine Späne und kein Staub im Bereich der Anschlüsse angesammelt haben. ○ Versuchen Sie während des Einsatzes zu vermeiden, dass Späne oder Staub vom Werkzeug auf den Akku fallen. ○ Lassen Sie das Werkzeug in einer Arbeitspause oder nach dem Einsatz nicht in einem Bereich liegen, in dem es herabfallenden Spänen oder Staub ausgesetzt sein kann. Das könnte einen Kurzschluss verursachen, der zu Rauchentwicklung oder Entzündung führen kann.

46. Verwenden Sie das Werkzeug und den Akku immer bei

Temperaturen zwischen -5°C und 40°C.

WARNUNG ZUM LITHIUM-IONEN-

AKKU Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.

3. Kommt es während des Betriebs zu einer Überhitzung

der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung eines Auslaufens der Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich keine Späne und Staub auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass keine Späne und Staub auf die Batterie fallen. ○ Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht

weiter verwendet werden.

4. Verwenden Sie die Batterie nur für den angegebenen

5. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

6. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.

7. Halten Sie die Batterie sofort von offenen Flammen

fern, wenn Sie ein Leck oder üblen Geruch feststellen.

8. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

9. Werden ein Leck, übler Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

10. Tauchen Sie den Akku nicht ins Wasser und lassen Sie

keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden.

11. Setzen Sie das Anzeigefeld keinen starken

Erschütterungen aus und beschädigen sie es nicht. Dies kann zu Störungen führen. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, üblem Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Wenn ein leitfähiger Fremdkörper in das Gehäuse einer Lithiumionenbatterie eindringt, kann sie kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln: ○ Legen Sie in das Aufbewahrungsetui keine leitfähigen Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte. ○ Laden Sie, damit kein Kurzschluss auftreten kann, die Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist.

BEZÜGLICH DES TRANSPORTS VON

LITHIUM-IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfirma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfirma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.

2- bis 3-stellige Nummer

VERBINDUNGSVORKEHRUNGEN (UC18YSL3) Wenn ein unvorhergesehenes Problem auftritt, kann es passieren, dass die Daten auf dem USB Gerät unlesbar oder zerstört werden. Stellen Sie immer sicher, dass Sie ein Backup aller Daten auf dem USB Gerät erstellt haben, bevor Sie es benutzen. Bitte beachten Sie, dass unsere Firma keinerlei Haftung übernimmt, wenn gespeicherte Daten auf einem USB Gerät zerstört werden oder verloren gehen, ebenso wenig wie für Schäden, die an einem verbundenen Gerät entstehen. WARNUNG ○ Überprüfen Sie vor Gebrauch das angeschlossene USB-Kabel auf Fehler oder Beschädigungen. Die Verwendung eines defekten oder beschädigten USB-Kabels kann eine Rauchentwicklung oder Entzündung verursachen. ○ Wenn das Produkt nicht verwendet wird, decken Sie den USB-Anschluss mit der Gummiabdeckung ab. Staubansammlung usw. im USB-Anschluss kann eine Rauchentwicklung oder Entzündung verursachen. HINWEIS ○ Der USB-Ladevorgang kann möglicherweise gelegentlich angehalten werden. ○ Wenn Sie kein USB-Gerät aufladen, trennen Sie das USB-Gerät vom Ladegerät. Andernfalls wird die Akkulebensdauer des USB- Gerätes nicht nur möglicherweise verkürzt, das kann aber auch zu unerwarteten Störungen führen. ○ In Abhängigkeit vom Gerätetyp können einige USB- Geräte möglicherweise nicht geladen werden.

BEZEICHNUNG DER TEILE

Die Nummern in der untenstehenden Liste entsprechen den Abb.1–Abb.32. 1 Schalter 2 Schaltersperre 3 Staubabsaugungsdüse 4 Schnitttiefe Hebel 5 Schräge Flügelmutter 6 Unterer Schutz 7 Schraube 8 Unterlegscheibe (B) 9 Sägeblatt 10 Führungsstück 11 Basis 12 Schräger Hebel 13 Knopfschraube der Führungsbefestigung 14 Sperrhebel 15 LED-Licht 16 Akku 17 Sechskantschlüssel 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

18 Griff 19 Zweitgriff 20 Ladeanzeigelampe 21 Befestigungsschraube M6 (×2) 22 Rändelknopf M6 23 Gehrungsplatte (B) 24 Winkeleinstellungsschraube 25 Winkeleinstellungsschraube (für 45°) (×2) 26 Moduswahlschalter 27 Stummmodus Anzeigelampe 28 Leuchtmodusschalter 29 Leuchtmodus Anzeigelampe 30 Führung 31 Führungsrillen 32 Führungsschiene 33 Gummilippe 34 Holz 35 Riegel 36 Unterlegscheibe (A) 37 Schalter der Akkustand-Kontrollanzeige 38 Akkustand-Kontrollleuchte 39 Anzeigefeld SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. C3606DUM: Akku-Kreissäge Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Tragen Sie immer einen Augenschutz. Stets Gehörschutz tragen. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Leerlaufdrehzahl Einschalten ON

Ausschalten OFF Trennen Sie die Batterie ab Warnung Unzulässige Handlung Hoher Modus ist ausgewählt Mittlerer Modus ist ausgewählt Leiser Modus ist ausgewählt Verriegeln Entriegeln Bis zum Kontakt Immer-AN (schaltet sich nach 60 Sekunden aus) Immer-AUS Akku Leuchtet; Es verbleiben noch mehr als 75% der Akkuladung. Leuchtet; Es verbleiben noch 50%–75% der Akkuladung. Leuchtet; Es verbleiben noch 25%–50% der Akkuladung. Leuchtet; Es verbleiben noch weniger als 25% der Akkuladung. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

Blinkt; Der Akku ist fast leer. Laden Sie den Akku so schnell wie möglich wieder auf. Blinkt; Die Ausgabe wurde wegen hoher Temperatur unterbrochen. Entfernen Sie den Akku aus dem Werkzeug und lassen Sie ihn vollständig abkühlen. Blinkt; Die Ausgabe wurde wegen einer Störung oder Fehlfunktion unterbrochen. Das Problem kann durch den Akku verursacht worden sein, bitte wenden Sie sich an Ihren Händler. STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung das auf Seite 270 aufgelistete Zubehör. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. ANWENDUNGSGEBIETE Schneiden verschiedener Holzarten. TECHNISCHE DATEN

Modell C3606DUM Spannung 36 V Leerlaufgeschwindigkeit 5600 min-

(Leiser Modus) Akkuladestand Schnitttiefe 90° 66 mm 45° 43 mm Für dieses Werkzeug verfügbarer Akku*

Mehrspannungs-Akku Gewicht*

4,1 kg (BSL36A18X) 4,4 kg (BSL36B18X) *1 Vorhandene Akkus (BSL3660/3620/3626, BSL18-Serie o. Ä.) können nicht mit diesem Werkzeug verwendet werden. *2 Gemäß EPTA-Verfahren 01/2014 HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten. Elektronische Steuerung ○ Soft-Start ○ Überlastungsschutz Diese Schutzfunktion unterbricht die Stromversorgung des Motors im Falle einer Überlastung des Motors oder einer auffälligen Verringerung der Drehgeschwindigkeit während des Betriebs. Wenn die Überlastungsschutzfunktion aktiviert ist, könnte der Motor anhalten. Lassen Sie in diesem Fall den Werkzeug-Schalter los und beseitigen Sie die Ursache der Überlastung. Anschließend können Sie ihn wieder verwenden. ○ Überhitzungsschutz Diese Schutzfunktion unterbricht die Stromversorgung des Motors und hält das Elektrowerkzeug im Falle einer Überhitzung des Motors während des Betriebs an. Wenn die Überhitzungsschutzfunktion aktiviert ist, könnte der Motor anhalten. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und lassen Sie ihn einige Minuten abkühlen. Anschließend können Sie ihn wieder verwenden. ○ Drehzahlumschaltfunktion (Hoher Modus / Mittlerer Modus / Leiser Modus) (Siehe Abb.18)

Modell Spannung Akkuladestand

*1 Das Werkzeug selbst schaltet automatisch um. LADEN Laden Sie vor dem Gebrauch des Elektrowerkzeugs den Akku wie folgt auf. <UC18YSL3>

1. Stecken Sie den Netzstecker des Ladegeräts in

eine Steckdose. Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt ist, blinkt die Ladeanzeigelampe rot. (Siehe Tabelle1)

2. Legen Sie den Akku in das Ladegerät ein.

Schieben Sie den Akku wie in der Abb.10 (auf Seite 3).

Beim Einlegen eines Akkus in das Ladegerät wird der Ladevorgang begonnen und die Ladeanzeigelampe blinkt in Blau. Wenn der Akku voll aufgeladen ist, leuchtet die Ladeanzeigelampe grün. (Siehe Tabelle1) (1) Anzeige der Ladeanzeigelampe Die Anzeigen der Ladeanzeigelampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle1 angegeben. Tabelle 1: Anzeigen der Ladeanzeigelampe EIN/AUS in Intervallen von 0,5s (ROT) Vor dem Laden *

Leuchtet für 0,5s in Intervallen von 1s (BLAU) Auf weniger als 50% aufgeladen Leuchtet für 1s in Intervallen von 0,5s (BLAU) Auf weniger als 80% aufgeladen Leuchtet beständig (BLAU) Auf mehr als 80% aufgeladen Leuchtet beständig (Kontinuierlicher Summerton: ca. 6 s) (GRÜN) Laden abgeschlossen EIN/AUS in Intervallen von 0,3s (ROT) Wegen Überhitzung angehalten *

EIN/AUS in Intervallen von 0,1 s (Intermittierender Summerton: ca. 2s) (VIOLETT) Laden nicht möglich

HINWEIS *1 Wenn die rote Lampe auch nach dem Anschließen des Ladegeräts weiter blinkt, überprüfen Sie, ob der Akku richtig eingesetzt ist. *2 Akku überhitzt. Laden nicht möglich. Obwohl der Ladevorgang beginnt, sobald der Akku abgekühlt ist, auch wenn er an Ort und Stelle verbleibt, ist es am besten, den Akku herauszunehmen und ihn an einem schattigen, gut belüfteten Ort abkühlen zu lassen, bevor er aufgeladen wird. *3 Betriebsstörung im Akku oder im Ladegerät – Setzen Sie den Akku vollständig ein. – Vergewissern Sie sich, dass keine Fremdkörper an der Akkuhalterung oder an den Polen haften. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion des Akkus oder Ladegeräts vor. Die Teile von einem autorisierten Kundendienst prüfen lassen. ○ Wenn das Ladegerät ständig in Betrieb war, wird es heiß, das stellt eine Ursache für Ausfälle dar. Sobald der Ladevorgang abgeschlossen ist, lassen Sie das Ladegerät vor dem nächsten Ladevorgang 5Minuten ruhen. (2) Bezüglich der Temperaturen und der Ladezeit des Akkus (Siehe Tabelle2) Tabelle 2 Modell UC18YSL3 Akkutyp Li-Ionen Ladespannung 14,4–18 V Temperaturen, bei denen der Akku geladen werden kann 0°C–50°C Ladezeit für Batteriekapazität, ungefähr (bei 20°C) 1,5Ah 15 min 2,0Ah 20 min 2,5Ah 25 min 3,0Ah 20min (BSL1430C, BSL1830C: 30min) 4,0Ah 26min (BSL1840M: 40min) 5,0Ah 32 min 6,0Ah 38 min Ladezeit für Kapazität des Mehrspannungsa kkus, ungefähr (bei 20°C) 1,5Ah (×2Einheit) 20 min 2,5Ah (×2Einheit) 32 min 4,0Ah (×2Einheit) 52 min Anzahl an Akkuzellen 4–10 Ladespannung für USB 5 V Ladestromstärke für USB 2 A Gewicht 0,6 kg HINWEIS ○ Die Aufladezeit kann je nach Umgebungstemperatur und Spannung der Stromquelle unterschiedlich sein. ○ Wenn der Ladevorgang lange dauert – Der Ladevorgang dauert bei extrem niedrigen Umgebungstemperaturen länger. Laden Sie den Akku an einem warmen Ort auf (z. B. in einem Innenraum). – Blockieren Sie die Lüftungsöffnung nicht. Andernfalls überhitzt sich das Innere des Geräts und die Leistung des Ladegeräts nimmt ab. – Wenn das Kühlgebläse nicht funktioniert, Wenden Sie sich an ein HiKOKI-Kundendienstzentrum zwecks Reparatur.

4. Ziehen Sie den Netzstecker des Ladegeräts aus

5. Halten Sie das Ladegerät fest und ziehen Sie den

Akku heraus. HINWEIS Ziehen Sie den Akku nach der Benutzung des Ladegeräts unbedingt aus diesem heraus und bewahren Sie ihn dann auf. Zum elektrischen Entladen im Falle von neuen Akkus, usw. Da die internen chemischen Substanzen von neuen und länger nicht verwendeten Akkus nicht aktiviert sind, ist die elektrische Entladezeit möglicherweise bei der ersten und zweiten Verwendung kurz. Dies ist eine vorübergehende Erscheinung und die normale Entladezeit wird wiederhergestellt, wenn der Akku 2–3 Mal aufgeladen wurde. Verlängerung der Lebensdauer der Akkus. (1) Laden Sie die Akkus auf, bevor sie komplett entladen sind. Wenn Sie merken, dass die Leistung des Werkzeugs schwächer wird, stoppen Sie die Verwendung des Werkzeugs und laden Sie den Akku auf. Wenn Sie das Werkzeug weiter verwenden und die elektrische Spannung erschöpfen, kann der Akku beschädigt werden und seine Lebensspanne wird kürzer. (2) Vermeiden Sie das Aufladen bei hohen Temperaturen. Ein wiederaufladbarer Akku ist unmittelbar nach Gebrauch heiß. Wird eine solcher Akku unmittelbar nach dem Gebrauch aufgeladen, zersetzen sich die internen chemischen Substanzen und die Lebensspanne des Akkus verkürzt sich. Lassen Sie den Akku liegen und laden Sie ihn erst auf, nachdem er eine Weile abgekühlt ist.

EINSETZEN UND BETRIEB

Aktion Abbildung Seite Schräges Schneiden mit der Führung (+45°-Richtung)

Laden 10 3 Feineinstellung der Parallelität der Grundseiten und des Sägeblatts

Feineinstellung des Neigungswinkels (Bei 90°)

Aktion Abbildung Seite Feineinstellung des Neigungswinkels (Bei 45°)*

Feinabstimmung der Führungsstückposition

Einstellen der Schnitttiefe 15 5 Schnittlinie 16 5 Betätigen des Schalters 17 5 Über die Moduswahlfunktion*

Verwendung des LED-Lichts 19 5 Anbringen der Führung 20 5 Wie man die Staubabsaugungsdüse benutzt

Sägen mit einer Führungsschiene (separat erhältlich)*

Verwendung der Führungsschiene (separat erhältlich)*

Herausnehmen und Einlegen des Akkus

Schneiden im rechten Winkel 25 7 Schräges Schneiden (+45°-Richtung) 26 7 Ausbauen des Sägeblatts 27 8 Einbauen des Sägeblatts 28 8 Ladestand-Kontrollleuchte 29 9 Aufladen des USB-Geräts an einer Steckdose 30-a 9 Aufladen des USB-Geräts und der Batterie an einer Steckdose 30-b 9 Aufladen des USB-Geräts 31 9 Wenn das Laden des USB-Geräts abgeschlossen ist

Auswahl von Zubehören ― 271 *1 Ziehen Sie die Winkeleinstellungsschraube auf der Rückseite fest, bis sie ansitzt, und drehen Sie sie dann um eine volle Drehung in die entgegengesetzte Richtung zurück. (Abb. 13-a, Abb. 13-b) *2 Über die Moduswahlfunktion Jedes Mal, wenn der Moduswahlschalter gedrückt wird, ändert sich der Betriebsmodus. Der Stummmodus reduziert die maximale Motordrehzahl, wodurch effiziente Arbeit mit weniger Lärm ermöglicht wird. Modus Leerlaufgeschwindigkeit Hoher 5600min-

HINWEIS ○ Der Modus ändert sich nur, wenn ein Akku eingelegt ist und die Schaltersperre einmal gedrückt wird. ○ Der aktuelle Modus bleibt erhalten, auch wenn der Schalter ein-/ausgeschaltet ist oder die Batterie entfernt/wieder eingelegt wird. *3 Sägen mit einer Führungsschiene Es gibt zwei Führungsrillen, um die Maschinen auf Führungsschienen von verschiedenen Herstellern anzuordnen. *4 Verwendung der Führungsschiene Bei einem Neuteil ragt die Außenkante der Gummilippe etwas über die Schneidlinie des Kreissägeblatts hinaus. Wenn Sie die Führungsschiene zum ersten Mal verwenden, schneiden Sie diesen Überstand wie folgt ab: Stellen Sie die Schnitttiefe der Kreissäge auf das Maximum und den Sägeblattwinkel auf senkrecht (0°) ein. Ziehen Sie den Schalter vollständig heraus und schneiden Sie die Gummilippe mit langsamer, konstanter Geschwindigkeit unter Verwendung der Führungsschiene. Um ein Einreißen zu vermeiden, sollte die Gummilippe komplett auf einer stützenden Fläche (Werkstück) aufliegen. Die Kante der Gummilippe ist dann die Schneidekante des Werkstücks. Nachdem der Überstand abgeschnitten wurde, kann sie auch für das Schrägschneiden verwendet werden.

WARNSIGNALE DES LED-LICHTS

Dieses Produkt verfügt über Funktionen, die sowohl das Werkzeug selbst als auch den Akku schützen sollen. Wenn irgendeine der Sicherungsfunktionen während des Betriebs ausgelöst wird, blinkt das LED-Licht, wie in der Tabelle 3 beschrieben ist. Wenn irgendeine der Sicherungsfunktionen ausgelöst wird, lassen Sie sofort den Schalter los und befolgen Sie die Anweisungen, die unter Korrekturmaßnahme beschrieben sind. Tabelle 3 Anzeige der LED- Leuchte Sicherungsfunktion Ein für 0,1 Sekunden/Aus für 0,1 Sekunden Überlastungsschutz Beseitigen Sie den Grund für die Überlastung. Ein für 0,5 Sekunden/ Aus für 0,5 Sekunden Temperaturschutz Lassen Sie das Werkzeug und den Akku gründlich abkühlen.

WARTUNG UND INSPEKTION

WARNUNG Stellen Sie sicher, dass vor Wartung und Prüfung der Schalter ausgeschaltet und die Batterie entfernt ist.

1. Inspektion des Sägeblatts

Da die Benutzung eines stumpfen Sägeblatts die Effizienz mindern und möglicherweise zu Fehlfunktionen des Motors führen kann, muss das Sägeblatt geschärft oder ersetzt werden, sobald eine Abnutzung bemerkt wird. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

2. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist ein wichtiger Teil dieses Werkzeugs. Vermeiden Sie die Beschädigung und achten Sie darauf, dass sie nicht in Kontakt mit Reinigungsöl oder Wasser gerät. Reinigen Sie nach 50 Stunden der Verwendung den Motor, indem Sie mit trockener Luft aus einer Druckluftpistole oder einem anderen Werkzeug in die Lüftungsöffnungen des Motorgehäuses blasen (Abb.33). Staub oder eine Partikelansammlung im Motor kann zu einer Beschädigung führen.

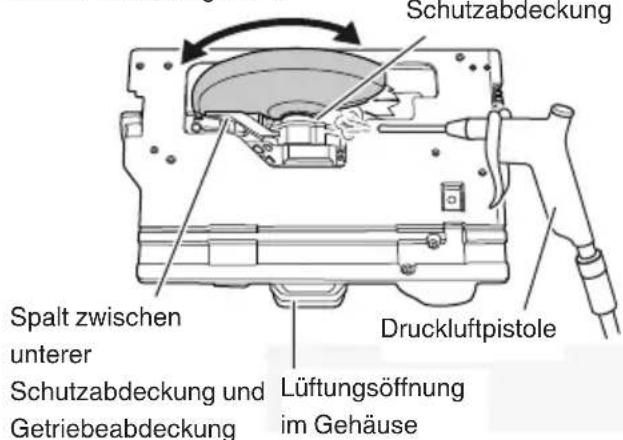

4. Überprüfung und Wartung der unteren

Schutzabdeckung Sorgen Sie immer dafür, dass sich die untere Schutzabdeckung ungehindert bewegen kann. Reparieren Sie die untere Schutzabdeckung sofort, wenn eine Fehlfunktion auftritt. Verwenden Sie für die Reinigung und Wartung eine Druckluftpistole oder ein anderes Werkzeug zum Freiblasen des Spalts zwischen der unteren Schutzabdeckung und der Getriebeabdeckung sowie des drehbaren Teils der unteren Schutzabdeckung mit trockener Luft (Abb.33). Damit werden Späne und andere Partikel wirksam entfernt. Wenn sich Späne oder andere Partikel im Bereich der unteren Schutzabdeckung ansammeln, kann es zu Funktionsstörungen oder Schäden kommen. WARNUNG Um das Einatmen von Staub oder Augenreizungen zu verhindern, tragen Sie eine Schutzbrille und eine Staubmaske, wenn Sie mit einer Druckluftpistole oder einem anderen Werkzeug die untere Schutzabdeckung, die Lüftungsöffnungen oder andere Teile des Geräts reinigen. Stellen Sie die ungehinderte Beweglichkeit der unteren Schutzabdeckung sicher Spalt zwischen unterer Schutzabdeckung und Getriebeabdeckung Druckluftpistole Drehbarer Teil der unteren Schutzabdeckung Lüftungsöffnung im Gehäuse Abb.33

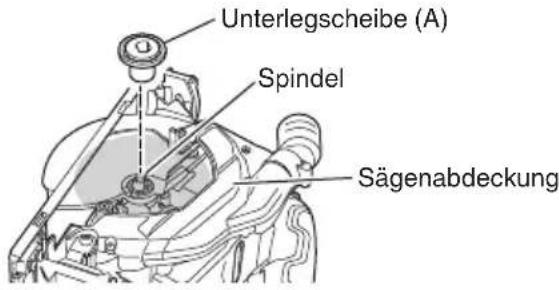

5. Reinigung der Innenseite der Sägenabdeckung

Überprüfen und reinigen Sie die Innenseite der Sägenabdeckung regelmäßig, um sicherzugehen, dass sich dort kein Sägemehl oder andere Rückstände ablagern. Entfernen Sie immer das Sägeblatt, wenn Sie die Überprüfung und Reinigung durchführen. (Abb.34) Unterlegscheibe (A) Spindel Sägenabdeckung Abb. 34

6. Prüfen der Anschlüsse (Werkzeug und Akku)

Überprüfen Sie die Anschlüsse, um sicherzustellen, dass sich keine Späne und kein Staub angesammelt haben. Prüfen Sie das bei Gelegenheit vor, während und nach dem Betrieb. VORSICHT Entfernen Sie die Späne und den Staub, die sich an den Anschlüssen angesammelt haben. Andernfalls können Funktionsstörungen auftreten.

Wenn das Werkzeug schmutzig ist, wischen Sie es mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Kein Chlorlösungsmittel, Benzin oder Farbenverdünner verwenden, da diese Kunststoffe aufweichen.

Das Elektrowerkzeug und den Akku an einem Ort mit einer Temperatur von unter 40°C und außerhalb der Reichweite von Kindern lagern. HINWEIS Aufbewahren von Lithium-Ionen Akkus Vergewissern Sie sich, dass die Lithium-Ionen-Akkus voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufladen und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufladen und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. Wichtiger Hinweis zu den Batterien für Akku-Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder anderen innen gelegenen Teilen). 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicezentrum. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 100dB(A) Gemessener A-gewichteter Schalldruck: 92dB(A) Messunsicherheit K: 3 dB (A). Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841. Sägen von Spanholz: Vibrationsemissionswert

Der ausgewiesene Gesamtschwingungswert und der angegebene Geräuschemissionswert wurden gemäß eines standardisierten Testverfahrens gemessen und können beim Vergleich eines Werkzeugs mit einem anderen verwendet werden. Sie können auch für eine Vorabeinschätzung der Exposition genutzt werden. WARNUNG ○ Die Schwingungs- und Geräuschemissionen während des tatsächlichen Gebrauchs des Elektrowerkzeugs können vom angegebenen Gesamtwert abweichen, je nachdem, wie das Werkzeug verwendet wird, insbesondere abhängig von der Art des bearbeiteten Werkstücks; und ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

FEHLERSUCHE UND -BESEITIGUNG

Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein autorisiertes HiKOKI-Kundendienstzentrum. Symptom Mögliche Ursache Abhilfe Das Werkzeug läuft nicht Keine verbleibende Akkuleistung Laden Sie den Akku auf. Der Akku ist nicht ganz eingesetzt. Schieben Sie den Akku hinein, bis Sie ein Klicken hören. Das Werkzeug hat plötzlich angehalten Das Werkzeug war überlastet Beseitigen Sie das Problem, das die Überlastung verursacht. Überlastschutz ist in Betrieb. Der Akku ist überhitzt. Lassen Sie den Akku abkühlen. Kann nicht geneigt werden Der schräge Hebel und die schräge Flügelmutter sind nicht gelöst. Versuchen Sie zu neigen, nachdem der schräge Hebel und die schräge Flügelmutter gelöst wurden. Ziehen Sie die gelösten Teile fest, nachdem Sie die erforderlichen Einstellungen vorgenommen haben. Rückwärtsneigung ist nicht möglich Die Schnitttiefe ist auf Maximum eingestellt. Rückwärtsneigung nach dem Einstellen der Schnitttiefe auf eine niedrigere Einstellung. Der schräge Hebel und die schräge Flügelmutter sind nicht gelöst. Versuchen Sie zu neigen, nachdem der schräge Hebel und die schräge Flügelmutter gelöst wurden. Die Parallelität kann nicht fein abgestimmt werden Die Befestigungsschrauben M6 (×2) sind nicht gelöst. (Siehe 21 in Abb.11 ) Lösen Sie die Befestigungsschrauben M6 (×2). 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUDeutsch

Symptom Mögliche Ursache Abhilfe Schneidet nicht gut Das Sägeblatt ist verschlissen oder es fehlen Zähne. Ersetzen Sie es durch ein neues Sägeblatt. Die Schraube ist gelöst. Ziehen Sie die Schraube fest an. Das Sägeblatt ist falschherum installiert worden. Installieren Sie das Sägeblatt in der richtigen Richtung. Der Schalter kann nicht gezogen werden Die Schaltersperre wurde nicht ausreichend eingedrückt. Drücken Sie die Schaltersperre vollständig ein. Sägemehlableitung ist schlecht Sägemehl hat sich in der Sägeabdeckung angesammelt. Entfernen Sie das Sägemehl in der Sägeabdeckung. Der Akku kann nicht eingesetzt werden. Versuch, einen anderen Akku als den für das Werkzeug vorgeschriebenen einzusetzen. Setzen Sie einen Mehrspannungs- Akku ein. 2023/07/11 12:26:53Stylesheet: EU Version: 2023.6.21 C3606DUM_C99749171_306_EUFrançais (Traduction des instructions d’origine)

Multivolt accu Gewicht*

English GUARANTEE CERTIFICATE Model No. Serial No. Date of Purchase Customer Name and Address Dealer Name and Address (Please stamp dealer name and address) Deutsch GARANTIESCHEIN Modell-Nr. Serien-Nr. Kaufdaturn Name und Anschrift des Kunden Name und Anschrift des Händlers (Bitte mit Namen und Anschrift des Handlers abstempeln) Français

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass die durch den Typ und den spezifischen Identifizierungscode *1) identifizierte Akku- Kreissäge allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Die Erklärung gilt für die an dem Produkt angebrachte CE- Kennzeichnung. Français
