TGR150NC6 - Kotlina GORENJE - Bezplatný návod na obsluhu

Typ produktu	Elektrický zásobníkový ohrievač
Značka	Gorenje
Model	TGR150NC6
Menovitý objem	150 litrov
Menovitý tlak	0,6 MPa
Pripojený výkon	2000 W
Napájacie napätie	230 V ~
Čas ohrevu na 75°C	5 h 45 min (približne)
Množstvo zmiešanej vody pri 40°C	298 litrov
Spotreba energie (pohotovostný režim)	3,20 kWh/24h
Ochrana proti korózii	Smaltovaná nádrž + horčíková anóda
Hmotnosť prázdneho	44 kg
Hmotnosť naplneného	194 kg
Rozmery (A x B x C)	1305 x 1065 x 220 mm
Elektrické pripojenie	Kábel H05VV-F 3G 1,5 mm², samostatná zásuvka
Vodné pripojenie	Uzavretý (tlakový) alebo otvorený (beztlakový)
Rozsah teplôt	25°C až 75°C (poloha Eco ~55°C)
Bezpečnosť	Poistný ventil, ochrana proti mrazu
Údržba	Kontrola horčíkovej anódy každých 36 mesiacov, odvápnenie v prípade potreby
Čistenie vonkajšieho povrchu	Jemný čistiaci prostriedok, žiadne abrazívne rozpúšťadlá
Záruka proti korózii	Pod podmienkou pravidelných kontrol
Inštalácia	Vertikálne, na stenu alebo na podlahu, kvalifikovaným technikom

Často kladené otázky - TGR150NC6 GORENJE

Kde si môžem stiahnuť návod na použitie pre Gorenje TGR150NC6 ?

Návod si môžete zadarmo stiahnuť vo formáte PDF na stránke notice-facile.com alebo priamo z tejto stránky.

Aký je objem vody ohrievača TGR150NC6 ?

Menovitý objem je 150 litrov.

Aký je elektrický výkon ohrievača ?

Pripojený výkon je 2000 W pri 230 V.

Ako dlho trvá ohrev vody na 75°C ?

Čas ohrevu je približne 5 hodín a 45 minút (pri vstupnej vode 15°C).

Ako nastaviť teplotu vody ?

Otočte gombík termostatu na prednej strane krytu. Poloha 'eco' poskytuje približne 55°C, rozsah je od 25°C do 75°C.

Čo robiť v prípade kvapkania z poistného ventilu ?

Je to normálne počas ohrevu. Ak kvapkanie pretrváva, skontrolujte tlak vody. Ak presahuje 0,5 MPa, nainštalujte redukčný ventil. Môžete tiež nainštalovať expanznú nádobu s objemom 3 litre.

Ako udržiavať ochrannú anódu ?

Horčíková anóda musí byť kontrolovaná každých 36 mesiacov autorizovaným technikom. Ak je opotrebovaná, je potrebné ju vymeniť, aby sa zachovala záruka proti korózii.

Môžem si ohrievač nainštalovať sám ?

Nie, elektrické a hydraulické pripojenie musí vykonať kvalifikovaný technik podľa platných noriem.

Ako chrániť ohrievač pred mrazom ?

Ak ho dlhšie nepoužívate, nechajte ho zapojený a nastavte termostat na polohu '...' (približne 10°C). Nevyprázdňujte ho v mrazivom prostredí.

Čo robiť, ak sa voda neohrieva ?

Najprv skontrolujte napájanie a istič. Ak kontrolka svieti, ale voda je studená, kontaktujte zákaznícky servis. Nepokúšajte sa o opravu sami.

NÁVOD NA OBSLUHU TGR150NC6 GORENJE

Schéma elektrickej prípojky

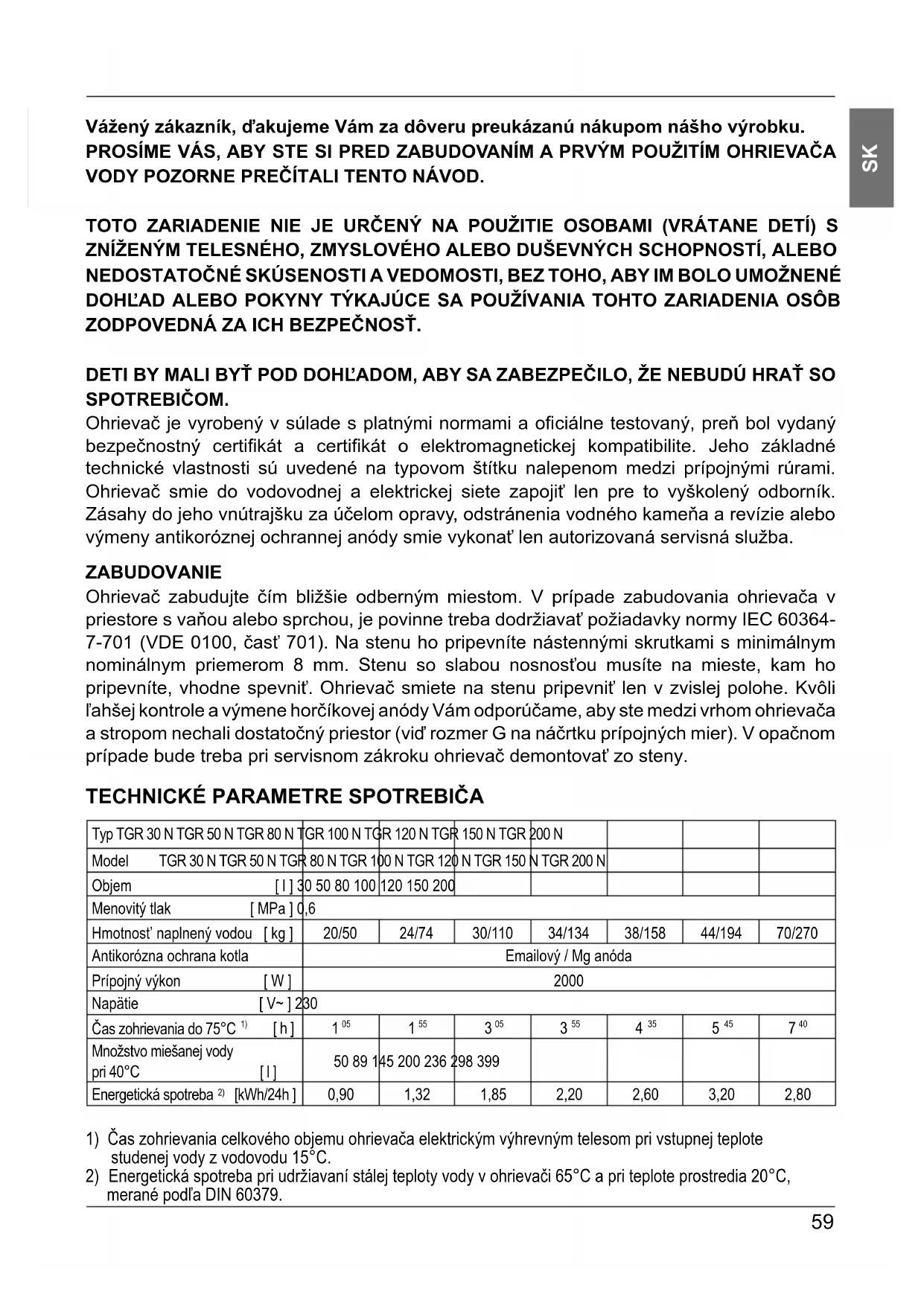

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preto bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len na to vyškolený odborník. Zásahy do jeho vnútra za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čo najbližšie k odbernému miestu. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou je povinné dodržiavať požiadavky normy IEC 60364-7-701 (VDE 0100, Časť 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevniť. Ohrievač smiete na stenu pripevniť len vo zvislej polohe. Kvôli ľahšej kontrole a výmene horčíkovej anódy Vám odporúčame, aby ste medzi vrchom ohrievača a stropom nechali dostatočný priestor (viď rozmer G na náčrtku prípojných mier). V opačnom prípade bude treba pri servisnom zákroku ohrievač demontovať zo steny.

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Objem [I] 30 50 80 100 120 150 200
Menovitý tlak [MPa] 0,6
Hmotnost' napleny vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorózna ochrana kotla	Emailový / Mg anóda
Prípojný vykon [W]	2000
Napätie [V~] 230
Čas zohrevania do 75°C 1) [h]	105	155	305	355	435	545	740
Množstvo miešanej vody pri 40°C [I]	50 89 1	45 200 236	298 399
Energetická spotreba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Čas zohrievania celkového objemu ohrievača elektrickým výhrevným telesom pri vstupnej teplote studenej vody z vodovodu 15°C. 2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65°C a pri teplote prostredia 20°C, merané podľa DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305	1065 220	- 454	461 260
TGR 200 N	1514	1050 444	800 500	507 260

G

Prípojné a montážne rozmery ohrievača [mm]

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.

Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú sieť pripojiť dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné zmiešavacie batérie si musíte zaobstarať vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použiť prietokovú zmiešavaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúry zmiešavacej batérie. Silným zaťahovaním páky na zmiešavacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodiť.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť tlakové zmiešavacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mať výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Keďže je vracanie vody naspäť do vodovodnej siete znemožnené, môže voda kvapkať z výpustného otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviesť do odtoku cez lievikový nástavec, ktorý umiestnite pod bezpečnostný ventil. V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviesť zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu musíte sami periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvoriť výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je znakom, že ventil je bezchybný.

Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovať uzatvárací ventil, lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.

Ohrievač môžete pripojiť na domovú vodovodnú sieť bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustiť vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na zmiešavacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou zmiešavacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Za týmto účelom musíte z ohrievača odstrániť ochranný kryt.

Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byť zabudované zariadenie na odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s inštaláciou.

Legenda:

1 - Termostat a dvojpólová teplotná poistka 2 - Vyhrievacie teleso 3 - Pripojovacia svorka 4 - Kontrolné svetlo

UPOZORNENIE: Pred každým zásahom do vnútrajška musíte ohrievač bezpodmienečne vypnúť z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po zapojení na vodovodnú a elektrickú sieť je ohrievač pripravený na použitie. Otáčaním gombíka na termostate, ktorý sa nachádza na prednej strane ochranného krytu, zvolíte želanú teplotu vody medzi 25° a 75°C. Odporúčame nastavenie gombíka do polohy "eco". Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55°C, usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, keď sa v ohrievači nachádza teplá voda. Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy "*. Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10°C . Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustiť aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestniť osobitné fitting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdniť aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventilu do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpjiť z elektrickej siete a potom otvoriť páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez vypúšťaciu hadicu v ohrievači dostane menšie množstvo vody, ktorá vytečie, keď odstránite vyhrievaciu prírubu cez otvor vyhrievacej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očistí vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútri ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum ďalšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.
