TGR150NC6 - Katilas GORENJE - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis akumuliacinis vandens šildytuvas
Prekės ženklas	Gorenje
Modelis	TGR150NC6
Nominalus tūris	150 litrų
Nominalus slėgis	0,6 MPa
Pajungta galia	2000 W
Maitinimo įtampa	230 V ~
Įkaitimo laikas iki 75°C	5 h 45 min (apytiksliai)
Sumaišyto vandens kiekis 40°C temperatūroje	298 litrai
Energijos suvartojimas (budėjimo režimas)	3,20 kWh/24h
Antikorozinė apsauga	Emaliuotas bakas + magnio anodas
Tuščio svoris	44 kg
Prikrauto svoris	194 kg
Matmenys (A x B x C)	1305 x 1065 x 220 mm
Elektrinė jungtis	Laidas H05VV-F 3G 1,5 mm², atskiras kištukas
Vandens prijungimas	Uždarytas (slėginis) arba atviras (neslėginis)
Temperatūros diapazonas	Nuo 25°C iki 75°C (Eco padėtis ~55°C)
Saugumas	Apsauginis vožtuvas, apsauga nuo užšalimo
Priežiūra	Magnio anodo patikra kas 36 mėnesius, kalkių šalinimas jei reikia
Išorinis valymas	Švelnus ploviklis, be abrazyvinių tirpiklių
Antikorozinė garantija	Reguliarios patikros sąlyga
Montavimas	Vertikaliai, ant sienos arba ant grindų, atlieka kvalifikuotas specialistas

Dažnai užduodami klausimai - TGR150NC6 GORENJE

Kur galiu atsiųsti Gorenje TGR150NC6 naudojimo instrukciją?

Galite nemokamai atsisiųsti PDF formato instrukciją iš notice-facile.com svetainės arba tiesiogiai iš šio puslapio.

Koks yra vandens šildytuvo TGR150NC6 vandens tūris?

Nominalus tūris yra 150 litrų.

Kokia yra vandens šildytuvo elektrinė galia?

Pajungta galia yra 2000 W esant 230 V įtampai.

Kiek laiko reikia pašildyti vandenį iki 75°C?

Įkaitimo laikas yra apie 5 valandos ir 45 minutės (esant įeinančiam vandeniui 15°C).

Kaip nustatyti vandens temperatūrą?

Pasukite termostato rankenėlę dangtelio priekinėje pusėje. 'Eco' padėtis suteikia maždaug 55°C, diapazonas yra nuo 25°C iki 75°C.

Ką daryti, jei iš apsauginio vožtuvo laša?

Tai normalu šildymo metu. Jei lašėjimas tęsiasi, patikrinkite vandens slėgį. Jei jis viršija 0,5 MPa, įdiekite slėgio mažinimo vožtuvą. Taip pat galite įdiegti 3 litrų išsiplėtimo indą.

Kaip prižiūrėti apsauginį anodą?

Magnio anodą kas 36 mėnesius turi patikrinti įgaliotas specialistas. Jei jis susidėvėjęs, jį reikia pakeisti, kad būtų išlaikyta antikorozinė garantija.

Ar galiu pats sumontuoti vandens šildytuvą?

Ne, elektrinį ir hidraulinį prijungimą turi atlikti kvalifikuotas specialistas pagal galiojančius standartus.

Kaip apsaugoti vandens šildytuvą nuo užšalimo?

Jei nenaudojate ilgą laiką, palikite jį prijungtą ir nustatykite termostatą į padėtį '...' (apie 10°C). Neišleiskite vandens užšalimo sąlygomis.

Ką daryti, jei vanduo nešyla?

Pirmiausia patikrinkite maitinimo šaltinį ir grandinės pertraukiklį. Jei indikatorius dega, bet vanduo šaltas, kreipkitės į garantinį servisą. Nebandykite taisyti patys.

NAUDOJIMO INSTRUKCIJA TGR150NC6 GORENJE

Prieš montavimą ir pirmą vandens šildytuvo paleidimą atidžiai perskaitykite šią instrukciją.

Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus) su sumažintomis fizinėmis, sensorinėmis ar psichinėmis galimybėmis, arba turintiems mažai patirties ir žinių, nebent jie buvo prižiūrimi ir instruktuoti, kaip naudotis prietaisu, asmens, atsakingo už jų saugą.

Vaikai turi būti prižiūrimi, siekiant užtikrinti, kad jie nežaistų su prietaisu.

Vandens šildytuvas pagamintas pagal galiojančius standartus, yra praėjęs atestaciją ir įvertintas ISO bei saugumo sertifikatais. Pagrindinės įrenginio charakteristikos nurodytos ant gamintojo lentelės, esančios tarp vandens prijungimo atvamzdžių. Šildytuvą prie elektros tinklo ir vandentiekio gali prijungti tik autorizuota tarnyba ar įgaliotas specialistas. Garantinį ir pogarantinį aptarnavimą ir remontą, nuovirų pašalinimą, antikorozinio anodo patikrinimą ar pakeitimą gali atlikti tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Vandens šildytuvas turi būti montuojamas kuo arčiau vandens paėmimo taškų. Jei vandens šildytuvą montuosite patalpoje, kurioje yra vonia arba dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Turi būti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su ne mažesniu nei 8 mm skersmeniu. Silpnos sienos vietose, kur bus tvirtinamas prietaisas, turi būti atitinkamai sutvirtintos. Serijos šildytuvai montuojami ant sienos tik vertikalioje padėtyje. Norint lengviau kontroliuoti ir keisti magnio anodus, patariame jums tarp šildytuvo viršaus ir lubų palikti pakankamai vietos (žr. išmatavimus G prijungimo išmatavimų brėžinyje). Priešingu atveju, atliekant minėtą servisą, reikės šildytuvą nuimti nuo sienos.

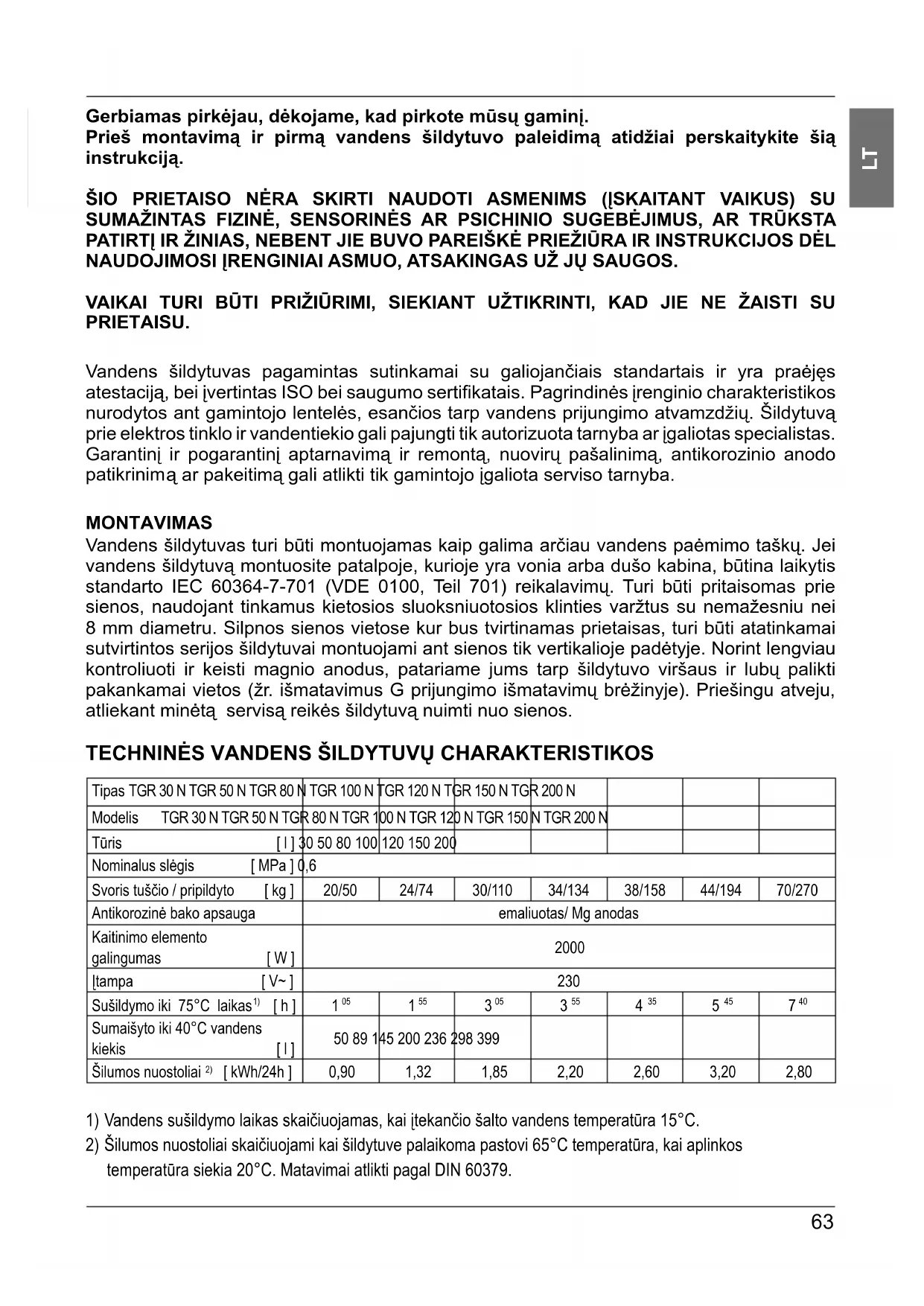

TECHNINĖS VANDENS ŠILDYTUVŲ CHARAKTERISTIKOS

Tipas TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Modelis TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Türis [I] 30 50 80 100 120 150 200
Nominalus slègis [MPa] 0,6
Svoris tušćio / priptyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikoroziné bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elementogalingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas1) [h]	105	155	305	355	435	545	740
Sumaišyto iki 40°C vandenskiekis [I]	50 89 1	45 200 236	298 399
Šilumos nuostoliai 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vandens susildymo laikas skaičiuojamas, kai tekančio šalto vandens temperatūra 15°C. 2) Šilumos nuostoliai skaičiuojami, kai šildytuve palaikoma pastovi 65°C temperatūra, o aplinkos temperatūra siekia 20°C. Matavimai atlikti pagal DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090	865 205	4 461 260
TGR 150 N	1305	1065	220 - 454	461 260
TGR 200 N	1514	1050	444 800	500 500	507 260

G

Prijungimo ir montažiniai šildytuvo matmenys [mm]

PRIJUNGIMAS PRIE VANDENTIEKIO TINKLO

Vandens privedimo ir karšto vandens nuvedimo antgaliai pažymėti skirtingomis spalvomis: mėlynas – šaltas vanduo, raudonas – karštas.

Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) – tik viename taške. Priklausomai nuo pasirinktos sistemos, turi būti montuojami atitinkami vandens maišytuvai. Atviroje vandens pajungimo sistemoje prieš šildytuvą būtina pastatyti atbulinį vožtuvą, kuris neleis karštam vandeniui patekti į šalto vandens vamzdį. Tokioje sistemoje reikia naudoti pratekančio srauto maišytuvą. Vandens šildytuve dėl temperatūros padidėjimo keičiasi vandens tūris.

Dėl šios priežasties gali iš aukščiau minėto maišytuvo lašėti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami čiaupą, nes galite pažeisti maišytuvą.

Uždaroje vandens pajungimo sistemoje būtina naudoti maišytuvus vandens paėmimo taškuose. Ant šalto vandens padavimo vamzdžio būtina pastatyti apsauginį/atbulinį vožtuvą, kuris nustatytas 0,1 MPa slėgiui, arba apsauginę grupę, kuri apsaugotų nuo viršslėgio susidarymo bake. Vandeniui įšylant, slėgis šildytuve kyla iki nustatyto 0,1 MPa.

Apsauginio vožtuvo išvadas privalo turėti išėjimą į atmosferos slėgį. Vandens perteklius gali lašėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynės nuvesti lankstų vamzdelį ar žarną. Ji turėtų būti nukreipta tiesiai žemyn ir būti apsaugota nuo užšalimo.

Jei esama vandentiekio sistema neleidžia leisti varvančio vandens iš grįžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, Jūs galite išvengti varvėjimo, suinstaliuodami 3 litrų talpos rezervuarą ant boilerio vandens įleidimo vamzdžio.

Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuvą, Jūs turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta.

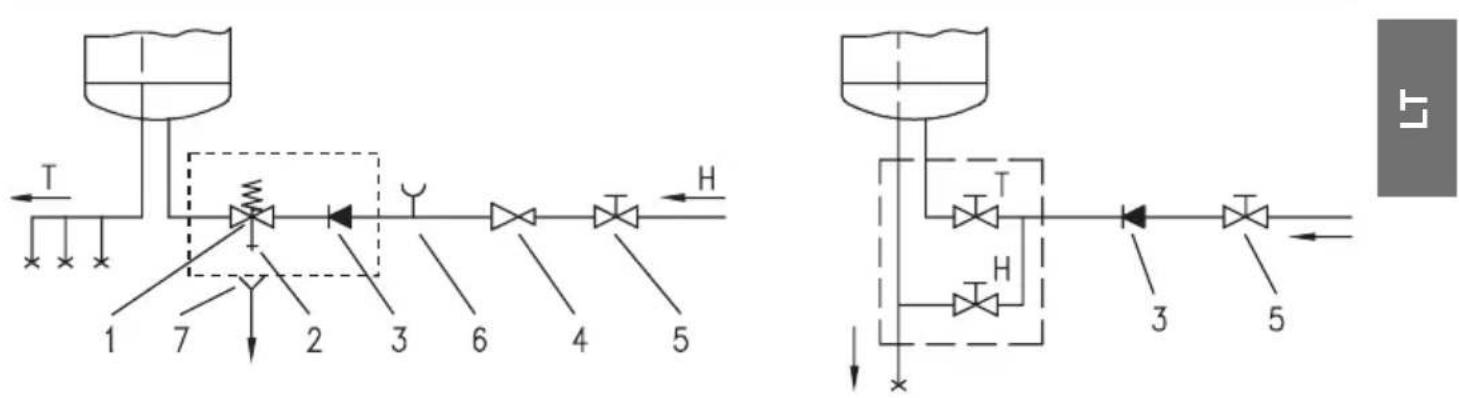

Uždara (kaupiamoji) SISTEMA Atvira (pratekanti) SISTEMA

Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas 6 - Antgalis manometro pajungimui 2 - Vandens nuleidimo antgalis 7 - Trapas ar kanalizacijos vamzdis 3 - Atbulinis vožtuvas 4 - Redukcinis vožtuvas H - Šaltas vanduo 5 - Ventilis T - Karštas vanduo

Griežtai draudžiama statyti uždaromąjį ventilių tarp šildytuvo ir atbulinio/apsauginio vožtuvo.

Jeigu vandentiekio tinkle slėgis neviršija 0,5 MPa (5 bar), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0,5 MPa (5 bar), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus. Prieš pajungiant vandens šildytuvą į elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo.

Pajungimas prie elektros tinklo.

Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm² (H05VV-F 3G 1,5 mm²) minimalaus skerspjūvio prijungiamąjį kabelį. Tam reikia nuimti termostato rankenėlę ir įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį. Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus.

Tarp vandens šildtuvo ir elektros instaliacijos turi būti įmontuotas įrenginys visų polių atskyrimui nuo tinklo, atitinkantis šalyje galiojančius elektros instaliacijų reikalavimus.

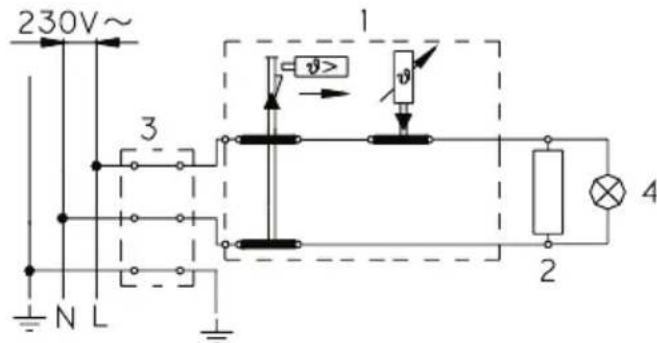

Sutartiniai žymėjimai:

1 - Termostatas, bimetalinis saugiklis 2 - Kaitinimo elementas 3 - Laidų sujungimo blokas 4 - Kontrolinė lemputė

I - fazinis laidas N - nulinis laidas - - įžeminimo laidas

Elektros schema

Dėmesio! Šis įrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu įžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu įžeminimu. Nekeiskite kištuko ir nenaudokite perėjimų.

Šildytuvo eksploatacija ir priežiūra

Vandens šildytuvu galima naudotis po jo prijungimo prie vandentiekio ir elektros linijos.

Vandens temperatūra šildytuve automatiškai palaikoma termostato. Jūs galite nustatyti norimą vandens temperatūrą sukdami termostato rankenėlę. Ja galima nustatyti norimą temperatūrą nuo 25°C iki 75°C. Rekomenduojama rankenėlę nustatyti į padėtį "eco", prie kurios vanduo įšyla iki 55°C, kadangi ji leidžia optimaliai naudoti elektros energiją ir neleidžia susidaryti kalkių apnašoms. Jeigu ruošiatės kurį laiką nenaudoti vandens šildytuvo, pasukite termostato rankenėlę į padėtį "**".

Šiuo atveju bus palaikoma vandens temperatūra prie 10°C, ir jūs išvengsite vandens šildytuvo užšalimo. Šildytuvo darbą rodo indikatoriaus lemputė. Ant šildytuvo yra bimetalis termometras, kuris šildytuve esant šiltam vandeniui pakrypsta laikrodžio rodyklės kryptimi į dešinę.

Vanduo iš šildytuvo išteka per šildytuvo nutekamąjį vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fittingą (trišakį) arba išleidimo ventilių. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuvą, pasukę rankenėlę arba vožtuvo sukamąją kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada įjungti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamąjį vamzdį šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungiklį per šildytuvo jungiamąją angą.

Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių.

Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų būti maždaug po dvejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdų šildytuvo vidus. Pagal šabloną šildytuvo būklės serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs.

Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą.

Dėmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės.
