Tip izdelka	Električni akumulacijski grelnik vode
Znamka	Gorenje
Model	TGR150NC6
Nazivna prostornina	150 litrov
Nazivni tlak	0,6 MPa
Priključna moč	2000 W
Napajalna napetost	230 V ~
Čas segrevanja na 75°C	5 h 45 min (približno)
Količina mešane vode pri 40°C	298 litrov
Poraba energije (pripravljenost)	3,20 kWh/24h
Zaščita proti koroziji	Emajlirana posoda + magnezijeva anoda
Teža praznega	44 kg
Teža polnega	194 kg
Mere (A x B x C)	1305 x 1065 x 220 mm
Električni priključek	Kabel H05VV-F 3G 1,5 mm², ločena vtičnica
Vodni priključek	Zaprt (tlačni) ali odprt (netlačni)
Temperaturno območje	25°C do 75°C (položaj Eco ~55°C)
Varnost	Varnostni ventil, zaščita proti zmrzovanju
Vzdrževanje	Pregled magnezijeve anode vsakih 36 mesecev, odstranjevanje vodnega kamna po potrebi
Zunanje čiščenje	Blago detergentsko sredstvo, brez abrazivnih topil
Garancija proti koroziji	Pod pogojem rednih pregledov
Namestitev	Navpična, stenska ali talna, s strani usposobljenega tehnika

Pogosto zastavljena vprašanja - TGR150NC6 GORENJE

Kje lahko prenesem navodila za uporabo Gorenje TGR150NC6 ?

Navodila v formatu PDF lahko brezplačno prenesete s spletnega mesta notice-facile.com ali neposredno s te strani.

Kolikšna je prostornina vode grelnika TGR150NC6 ?

Nazivna prostornina je 150 litrov.

Kakšna je električna moč grelnika vode ?

Priključna moč je 2000 W pri 230 V.

Koliko časa traja segrevanje vode na 75°C ?

Čas segrevanja je približno 5 ur in 45 minut (za vhodno vodo pri 15°C).

Kako nastaviti temperaturo vode ?

Obrnite gumb termostata na sprednji strani pokrova. Položaj 'eco' daje približno 55°C, območje je od 25°C do 75°C.

Kaj storiti v primeru kapljanja iz varnostnega ventila ?

To je normalno med segrevanjem. Če kapljanje vztraja, preverite tlak vode. Če presega 0,5 MPa, namestite reducirni ventil. Lahko namestite tudi ekspanzijsko posodo s 3 litri.

Kako vzdrževati zaščitno anodo ?

Magnezijevo anodo mora vsakih 36 mesecev pregledati pooblaščeni tehnik. Če je obrabljena, jo je treba zamenjati, da ohranite garancijo proti koroziji.

Ali lahko grelnik vode namestim sam ?

Ne, električni in vodovodni priključek mora izvesti usposobljen tehnik v skladu z veljavnimi standardi.

Kako zaščititi grelnik vode pred zmrzovanjem ?

Če ga dlje časa ne uporabljate, pustite priključenega in nastavite termostat na položaj '...' (približno 10°C). Ne izpraznite ga v zmrznjenem okolju.

Kaj storiti, če se voda ne segreje ?

Najprej preverite električno napajanje in odklopnik. Če kontrolna lučka sveti, voda pa je hladna, se obrnite na servis. Ne poskušajte sami popravljati.

NAVODILA ZA UPORABO TGR150NC6 GORENJE

Cenjeni kupec, zahvaljujemo se vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (VKLJUČNO Z OTROKI) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALNIMI SPOSOBNOSTMI ALI POMANJKANJEM IZKUŠENJ OZIROMA ZNANJEM, RAZEN ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE S STRANI OSEBE, ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalnega premera najmanj 8 mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik smete pritrditi na steno samo pokončno. Zaradi lažje kontrole in menjave magnezijeve anode, vam priporočamo, da med vrhom grelnika in stropom pustite dovolj prostora (glej mero G na skici - Priključne in montažne mere). V nasprotnem primeru bo ob servisnem posegu potrebno grelnik demontirati s stene.

TEHNIČNE LASTNOSTI APARATA

Tip TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Prostornina [I]	30 50 80 100	120 150 200
Nazivni tlak [MPa]	0,6
Masa / napoljen z vodo [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozija zaščita kotla	Emajilirano / Mg anoda
Prikljena moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Količina mešane vode pri 40°C [I]	50 89 1	45 200 236	298 399
Energijska poraba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15 °C. 2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65 °C in pri temperaturi okolice 20 °C, merjeno po EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

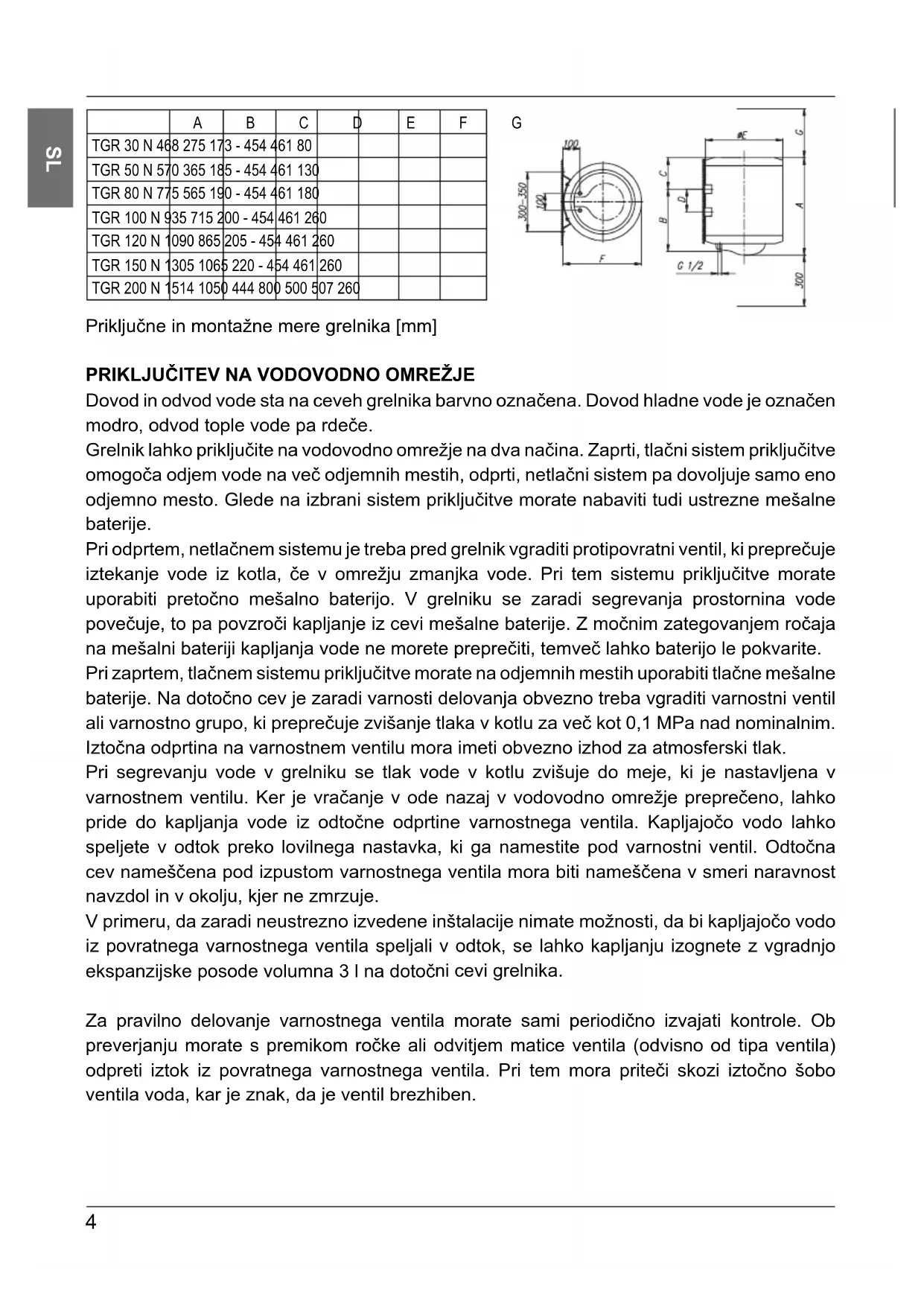

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje le eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev, nameščena pod izpustom varnostnega ventila, mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene instalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno odprtino ventila voda, kar je znak, da je ventil brezhiben.

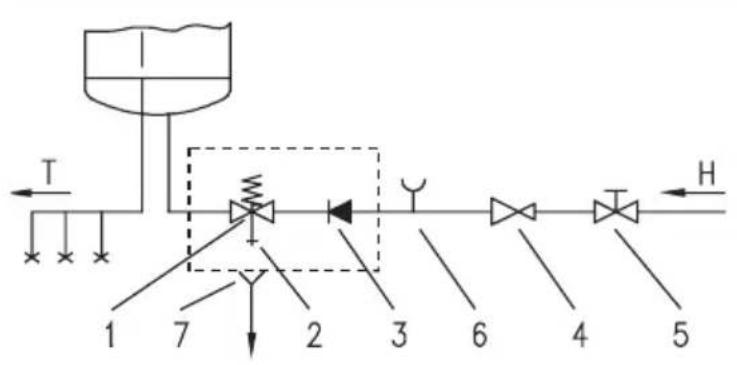

Zaprti (tlačni) sistem

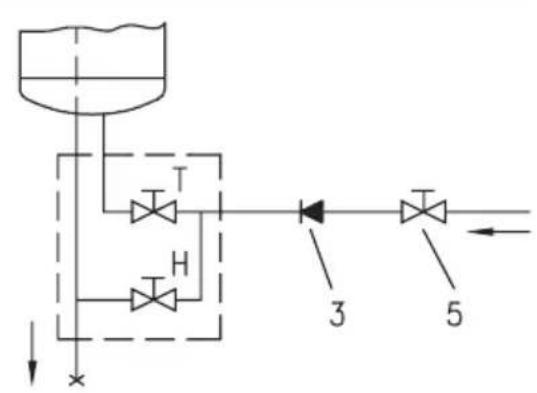

Odprti (netlačni) sistem

Legenda:

1 - Varnostni ventil 6 - Preizkusni nastavek 2 - Preizkusni ventil 7 - Lijak s priključkom na odtok 3 - Nepovratni ventil 4 - Redukcijski ventil tlaka H - Hladna voda 5 - Zaporni ventil T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od 0,5 MPa (5 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G 1,5 mm²). Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Ob montaži priključnega kabla je potrebno zvezati tudi priključni žici kontrolne svetilke v za to predvideni priključni puši na termostatu, ki sta označeni z 1 in 2 oziroma z A in B pri alternativni izvedbi termostata.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno instalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi instalacijskimi predpisi.

Legenda:

1 - Termostat in dvopolna toplotna varovalka 2 - Grelo 3 - Priključna sponka 4 - Kontrolna svetilka

L - Fazni vodnik N - Nevtralni vodnik - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate želeno temperaturo vode med 25 °C in 75 °C. Priporočamo nastavitev gumba na položaj "eco". Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 55 °C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo. Delovanje električnega grela pokaže kontrolna svetilka. Grelnik ima na sprednji strani bimetalni termometer, ki se odkloni v smeri urnega kazalca, kadar je v njem prisotna topla voda. Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj "*". Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode približno na 10 °C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben fitting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred izpraznjenjem je grelnik potrebno izključiti iz električnega omrežja in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne prirobnice ob odstranitvi grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, če ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
