TGR150NC6 - Kessel GORENJE - Kostenlose Bedienungsanleitung

Produkttyp	Elektro-Speicher-Warmwasserbereiter
Marke	Gorenje
Modell	TGR150NC6
Nennvolumen	150 Liter
Nenndruck	0,6 MPa
Anschlussleistung	2000 W
Versorgungsspannung	230 V ~
Aufheizzeit auf 75°C	ca. 5 h 45 min
Mischwassermenge bei 40°C	298 Liter
Energieverbrauch (Bereitschaft)	3,20 kWh/24h
Korrosionsschutz	Emailbeschichteter Behälter + Magnesiumanode
Leergewicht	44 kg
Gewicht bei Befüllung	194 kg
Abmessungen (H x B x T)	1305 x 1065 x 220 mm
Elektrischer Anschluss	Kabel H05VV-F 3G 1,5 mm², separate Steckdose
Wasseranschluss	Geschlossen (Druck) oder offen (Drucklos)
Temperaturbereich	25°C bis 75°C (Eco-Stellung ~55°C)
Sicherheit	Sicherheitsventil, Frostschutz
Wartung	Inspektion der Magnesiumanode alle 36 Monate, Entkalkung bei Bedarf
Reinigung außen	Mildes Reinigungsmittel, keine scheuernden Lösungsmittel
Korrosionsgarantie	Unter der Bedingung regelmäßiger Inspektionen
Installation	Senkrecht, Wand- oder Bodenmontage, durch qualifizierten Techniker

Häufig gestellte Fragen - TGR150NC6 GORENJE

Wo kann ich die Bedienungsanleitung für den Gorenje TGR150NC6 herunterladen?

Sie können die Anleitung kostenlos im PDF-Format auf der Website notice-facile.com oder direkt von dieser Seite herunterladen.

Welches Wasservolumen hat der Warmwasserbereiter TGR150NC6?

Das Nennvolumen beträgt 150 Liter.

Welche elektrische Leistung hat der Warmwasserbereiter?

Die Anschlussleistung beträgt 2000 W bei 230 V.

Wie lange dauert das Aufheizen auf 75°C?

Die Aufheizzeit beträgt ca. 5 Stunden und 45 Minuten (bei einer Eintrittstemperatur von 15°C).

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Thermostatknopf an der Vorderseite des Deckels. Die Stellung 'Eco' ergibt ca. 55°C, der Bereich reicht von 25°C bis 75°C.

Was tun bei Tropfen am Sicherheitsventil?

Das ist während des Aufheizens normal. Wenn das Tropfen anhält, überprüfen Sie den Wasserdruck. Überschreitet er 0,5 MPa, installieren Sie einen Druckminderer. Sie können auch einen Ausdehnungsbehälter mit 3 Litern installieren.

Wie warte ich die Schutzanode?

Die Magnesiumanode muss alle 36 Monate von einem qualifizierten Techniker geprüft werden. Wenn sie abgenutzt ist, muss sie ausgetauscht werden, um die Korrosionsgarantie zu erhalten.

Kann ich den Warmwasserbereiter selbst installieren?

Nein, der elektrische und hydraulische Anschluss muss von einem qualifizierten Techniker gemäß den geltenden Normen durchgeführt werden.

Wie schütze ich den Warmwasserbereiter vor Frost?

Bei längerer Nichtnutzung lassen Sie ihn eingesteckt und stellen Sie den Thermostat auf die Position '...' (ca. 10°C). Entleeren Sie ihn nicht bei Frostgefahr.

Was tun, wenn das Wasser nicht heizt?

Überprüfen Sie zuerst die Stromversorgung und den Schutzschalter. Wenn die Anzeige leuchtet, das Wasser aber kalt bleibt, wenden Sie sich an den Kundendienst. Versuchen Sie keine Reparatur selbst.

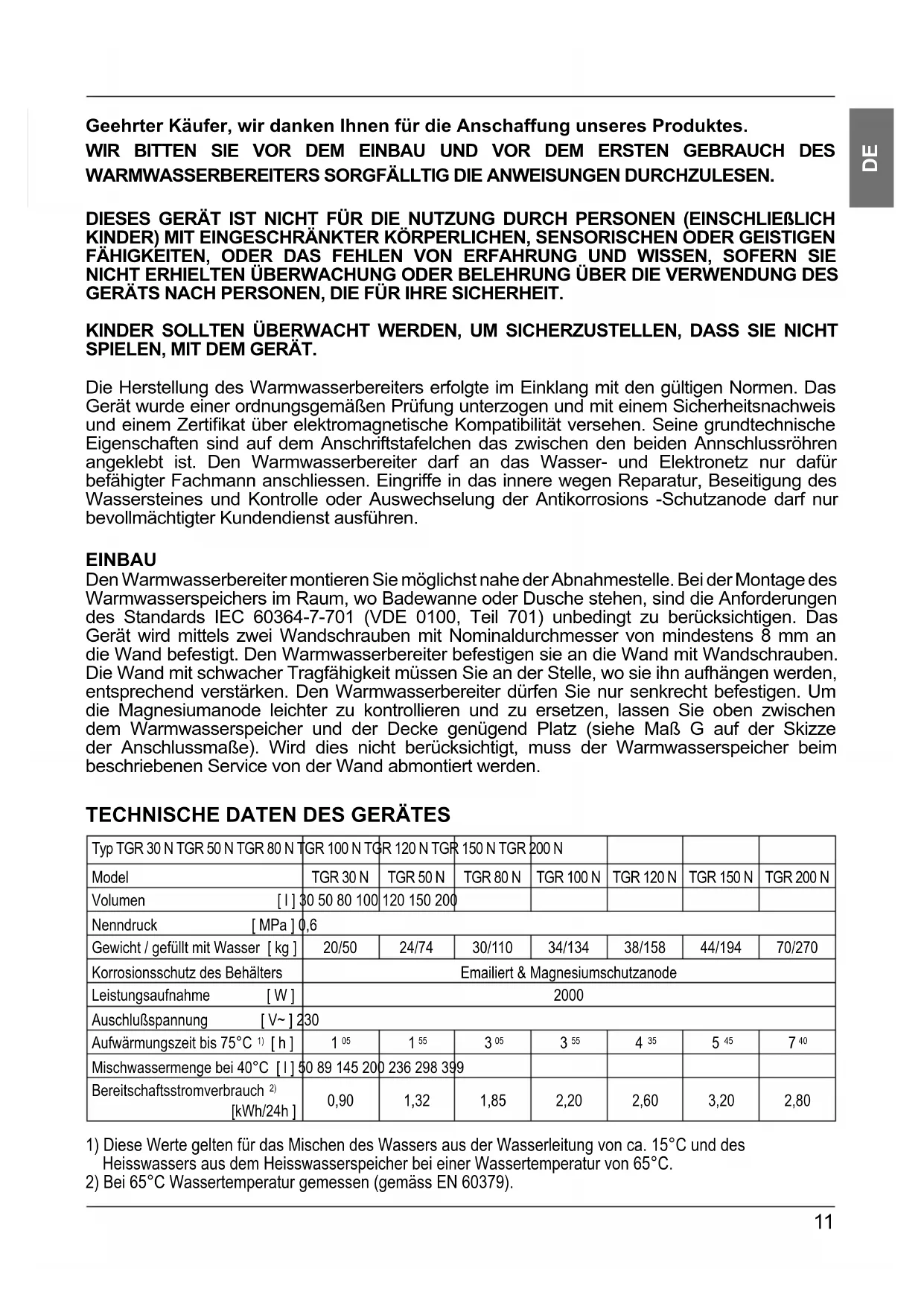

BEDIENUNGSANLEITUNG TGR150NC6 GORENJE

Geehrter Kunde, wir danken Ihnen für die Anschaffung unseres Produktes. Wir bitten Sie, vor dem Einbau und vor dem ersten Gebrauch des Warmwasserbereiters sorgfältig die Anweisungen durchzulesen.

Dieses Gerät ist nicht für die Nutzung durch Personen (einschließlich Kinder) mit eingeschränkter körperlicher, sensorischer oder geistiger Fähigkeit oder mangelnder Erfahrung und Kenntnis geeignet, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen werden.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundlegenden technischen Eigenschaften sind auf dem Typenschild angegeben, das zwischen den beiden Anschlussrohren angebracht ist. Den Warmwasserbereiter darf nur ein befähigter Fachmann an das Wasser- und Elektronetz anschließen. Eingriffe in das Innere wegen Reparatur, Entkalkung oder Kontrolle bzw. Austausch der Korrosionsschutzanode darf nur der bevollmächtigte Kundendienst ausführen.

EINBAU

Den Warmwasserbereiter montieren Sie möglichst nahe der Entnahmestelle. Bei der Montage des Warmwasserspeichers in Räumen mit Badewanne oder Dusche sind die Anforderungen der Norm IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt zu berücksichtigen. Das Gerät wird mittels zwei Wandschrauben mit einem Nenndurchmesser von mindestens 8 mm an der Wand befestigt. Den Warmwasserbereiter befestigen Sie mit Wandschrauben an der Wand. Bei Wänden mit geringer Tragfähigkeit müssen Sie die Stelle, an der Sie ihn aufhängen, entsprechend verstärken. Den Warmwasserbereiter dürfen Sie nur senkrecht befestigen. Um die Magnesiumanode leichter kontrollieren und ersetzen zu können, halten Sie oben zwischen dem Warmwasserspeicher und der Decke genügend Platz (siehe Maß G auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.

TECHNISCHE DATEN DES GERÄTES

Typ TGR 30 N TGR 50 N TGR 80 N	TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Volumen [I]	30 50 80 100	120 150 200
Nenndruck [MPa]	0,6
Gewicht / gefüllt mit Wasser [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Korrosionsschutz des Behalters	Emailiert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Auschlußspannung [V~]	230
Aufwärmungszeit bis 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Mischwassermenge bei 40°C [I]	50 89 145 200	236 298 399
Bereitschaftsstromverbrauch 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 15 °C und des Heißwassers aus dem Heißwasserspeicher bei einer Wassertemperatur von 65 °C. 2) Bei 65 °C Wassertemperatur gemessen (gemäß EN 60379).

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N 10	090	865 205	454 461	260
TGR 150 N 13	0305	1065 220	- 454	461 260
TGR 200 N 15	1514	1050 444	800 500	507 260

G

Die Einbaumaße [mm]

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Die Wasserstellung muss gemäß DIN 1988 durchgeführt werden. Zu- und Ableitung sind an den Rohren des Warmwasserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers ist rot. Den Warmwasserbereiter können Sie an das Wasserleitungsnetz auf zwei Weisen anschließen. Das geschlossene Drucksystem des Anschlusses ermöglicht die Abnahme an mehreren Abnahmestellen, das offene drucklose System erlaubt nur eine Abnahmestelle. Mit Hinsicht auf das gewährte Anschlusssystem müssen Sie auch entsprechende Mischbatterien anschaffen.

Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil eingebaut werden, das den Wasserausfluss aus dem Kessel vermeidet, wenn es im Wassernetz kein Wasser gibt. Bei diesem Anschlusssystem müssen Sie eine Vorlaufmischbatterie verwenden. Beim Erwärmen vergrößert sich das Wasservolumen, was zu Tropfen aus dem Auslaufrohr der Mischbatterie führt. Wenn die eingestellte Wassertemperatur erreicht ist, endet das Tropfen. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tropfeln des Wassers nicht verhindern, sondern Sie können die Batterie nur verderben. Bei geschlossenem Drucksystem des Anschlusses müssen Sie an der Abnahmestelle Druckmischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein baumustergeprüftes Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nenndruck im Kessel verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum Luftdruck haben.

Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selbst periodische Kontrollen ausführen. Da der Wasserrücklauf zurück in das Wasserleitungsnetz verhindert ist, kann es zum Tropfeln des Wassers aus der Ablauföffnung des Sicherheitsventils kommen. Das tropfende Wasser können Sie in den Abfluss über den Auffangansatz, den Sie unter das Sicherheitsventil anbringen, leiten. Das Abflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tropfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird. Das Sicherheitsventil muss regelmäßig betätigt werden, um Kalkablagerungen zu entfernen und zu überprüfen, dass es nicht blockiert ist.

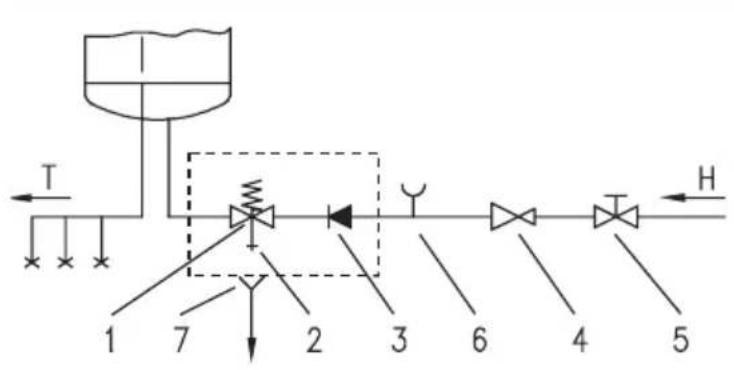

Das Drucksystem

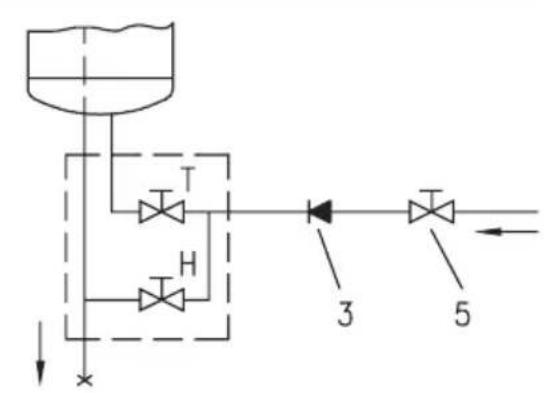

Das Durchflusssystem

Legende:

1	-	Sicherheitsventil	6	-	Testa
2	- Testventil	7 - Trichter mit dem Anschluß
3	- Sperrventil	an den Ablauf
4	- Reduzierdruckventil	H - Kaltwasser
5	-	Sperrventil	T	-	W

Zwischen dem Warmwasserbereiter und dem Sicherheitsventil dürfen Sie kein Absperrventil einbauen, weil Sie dadurch die Wirkung des Sicherheitsventils verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert von 0,5 MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden. Vor dem elektrischen Anschluss müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie.

Der Warmwasserbereiter ist aufgefüllt, wenn das Wasser durch das Auslassrohr der Mischbatterie fließt.

ANSCHLUSS AN DAS ELEKTRONETZ

Vor dem Anschluss an den elektrischen Stromkreis ist in den Warmwasserspeicher das Anschlusskabel mit einem Mindestdurchmesser von 1,5 mm² (H05VV-F 3G 1,5 mm²) einzubauen. Damit Sie das tun können, müssen Sie von dem Warmwasserbereiter den Schutzdeckel abschrauben.

Der Anschluss des Warmwasserbereiters an das Elektronetz muss im Einklang mit den Normen für elektrische Installation verlaufen. Zwischen Warmwasserspeicher und Dauerinstallation muss eine Vorrichtung zur Trennung aller Pole vom Stromnetz im Einklang mit nationalen Installationsvorschriften eingebaut werden.

Am Gehäuse des Warmwasserspeichers ist ein Bimetallthermometer angebracht, dessen Zeiger sich von 0 aus im Uhrzeigersinn bewegt, wenn im Warmwasserspeicher das Wasser vorhanden ist.

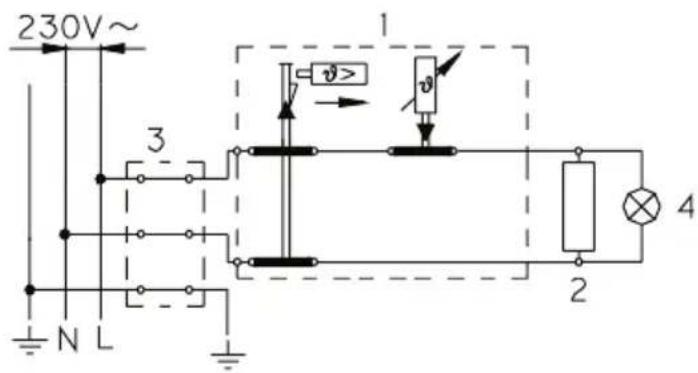

Legende:

1 - Thermostat mit zweipoliger Thermosicherung 2 - Heizkörper 3 - Anschlussklemme 4 - Kontrollleuchte

L - Phasenleiter

N - Neutralleiter

Schutzleiter

Das Schaltungsschema des Elektroanschlusses

WARNUNG: Vor jedem Eingriff in das Innere des Gerätes müssen Sie den Warmwasserbereiter unbedingt vom elektrischen Netz trennen.

HANDHABUNG UND WARTUNG

Nach dem Anschluss an das Wassernetz und Elektronetz ist der Warmwasserbereiter für die Verwendung bereit. Mit Drehung des Knopfes am Thermostat, der sich an der vorderen Seite des Schutzdeckels befindet, wahren Sie die Wassertemperatur zwischen 25 und 75 °C. Wir empfehlen die Knopfeinstellung auf "eco". Solche Einstellung ist am sparsamsten; bei dieser Einstellung wird die Wassertemperatur ca. 55 °C sein, die Ausscheidung des Wassersteines und der Wärmeverlust geringer als bei höheren Temperaturen.

Das Funktionieren der elektrischen Heizkörpers zeigt die Kontrolllampe an. Die Warmwasserbereiter haben an der Außenseite auch Thermometer eingebaut, das die Wassertemperatur zeigt.

Das Wasser aus dem Warmwasserspeicher läuft durch das Zuflussrohr des Warmwasserspeichers aus. Zu diesem Zweck ist es sinnvoll, bei der Montage zwischen dem Sicherheitsventil und dem Zuflussrohr des Warmwasserspeichers ein spezielles Fitting (T-Stück) oder ein Auslassventil zu montieren. Sie können den Warmwasserspeicher auch unmittelbar durch das Sicherheitsventil durch Drehen des Hebels bzw. der Drehkappe des Ventils in die Position, wie bei einer Funktionskontrolle, entleeren. Vor dem Entleeren muss der Warmwasserspeicher vom elektrischen Netz abgeschaltet und dann der Warmwasserhahn der angeschlossenen Mischbatterie geöffnet werden. Nachdem das Wasser durch das Zuflussrohr ausgeflossen ist, bleibt im Warmwasserspeicher noch ein wenig Wasser, das durch die Öffnung des Heizflansches fließt, wenn dieser entfernt wird.

Falls Sie den Warmwasserbereiter längere Zeit nicht benutzen sollten, beachten Sie, seinen Inhalt vor Frost zu schützen, und zwar so, dass Sie den Elektrostrom nicht ausschalten, aber stellen Sie auf *'. Bei dieser Einstellung wird der Warmwasserbereiter die Wassertemperatur auf ca. 10 °C beinhalten. Wenn Sie den Warmwasserbereiter aus dem Elektronetz ausschalten werden, müssen Sie wegen Frost das Wasser auslassen. Das Äußere des Warmwasserbereiters reinigen Sie mit milder Lösung eines Waschpulvers. Verwenden Sie keine Verdünner und große Reinigungsmittel. Mit regelmäßiger Kundendienstkontrolle werden Sie einwandfreie Funktionierung und langes Lebensdauer des Warmwasserbereiters sichern. Die erste Kontrolle soll bevollmächtigter Kundendienst ungefähr zwei Jahre nach dem Anschluss verrichten. Bei der Kontrolle stellt er die Ausnutzung der Antikorrosions-Schutzanode fest und nach Bedarf beseitigt er den Wasserstein, der sich hinsichtlich der Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters angesammelt hat. Der Kundendienst wird Ihnen bei der Untersuchung des Warmwasserbereiters hinsichtlich der festgestellten Situation auch das Datum der nächsten Kontrolle vorschlagen.

Wir bitten Sie, dass Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.

Bitte lesen Sie vor der Installation und dem ersten Gebrauch des Warmwasserbereiters die Anleitung sorgfältig durch.

Das Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt.

Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Der Warmwasserbereiter wurde gemäß den geltenden Normen hergestellt und geprüft und trägt das CE-Zeichen sowie das Zeichen für elektromagnetische Verträglichkeit. Die wichtigsten technischen Daten des Geräts sind in der Datentabelle angegeben, die sich im Lieferumfang befindet. Der Anschluss an das Stromnetz darf nur durch einen autorisierten Fachmann erfolgen. Auch die Wartung der internen Ausstattung, das Entfernen von Ablagerungen, die Überprüfung oder der Austausch der Korrosionsschutzanode dürfen nur durch den autorisierten Kundendienst erfolgen.

Montage

Der Warmwasserbereiter sollte so nah wie möglich an den Wasserentnahmestellen installiert werden. Bei der Installation des Warmwasserbereiters in Räumen mit Bad oder Dusche müssen die Anforderungen der Norm IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt eingehalten werden. Befestigen Sie ihn an der Wand mit Wandschrauben mit einem Mindestdurchmesser von 8 mm. Wände und Böden mit geringer Tragfähigkeit an den Stellen, an denen der Warmwasserbereiter hängen wird, müssen entsprechend verstärkt werden. Der Warmwasserbereiter darf nur in vertikaler Position an der Wand montiert werden. Für eine bessere Kontrolle und den Austausch der Magnesiumanode wird empfohlen, genügend Platz zwischen der Oberkante des Warmwasserbereiters und der Decke zu lassen (siehe Maß G in der Abbildung der Anschlussmaße). Andernfalls muss der Warmwasserbereiter von der Wand abgenommen werden.

Technische Daten des Geräts

Тип	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Модень	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Оьем [I]	30	50	80	100	120	150	200
Номиналовские [MPa]	0,6
Вес/hаллен horo воро [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Прotивокорpoэноная зашита котla	эмалирobань / Мг санов
Приссанты мошност [W]	2000
Наряжени [V~]	230
Вреварва до 75°C [h]	1°55	1°55	3°55	3°55	4°35	5°45	7°40
Колучесво сменhamов воры при 40°C [I]	50	89	145	200	236	298	399
ПOTравлие электоизни рinn [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Aufheizzeit des gesamten Wasservolumens im Warmwasserbereiter mit elektrischem Heizelement bei einer Eingangstemperatur des kalten Wassers aus der Leitung von 15°C. 2) Stromverbrauch bei Aufrechterhaltung einer konstanten Temperatur im Warmwasserbereiter von 65°C bei einer Umgebungstemperatur von 20°C, gemessen nach EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Anschluss- und Befestigungsmaße des Warmwasserbereiters [mm]

Anschluss an die Wasserleitung

Der Wasserzulauf und -ablauf sind farblich unterschiedlich gekennzeichnet. Blau = kaltes Wasser, Rot = warm. Der Warmwasserbereiter kann auf zwei Arten an die Wasserleitung angeschlossen werden. Das geschlossene Drucksystem ermöglicht die Wasserentnahme an mehreren Stellen, das offene Durchlaufsystem nur an einer Stelle. Sie benötigen die entsprechende Armatur je nach gewähltem Anschlusssystem.

Bei offenen (Durchfluss-)Systemen muss vor dem Heizgerät ein Rückflussverhinderer installiert werden, der den Wasserfluss aus dem Kessel verhindert, falls kein Wasser in der Wasserleitung vorhanden ist. Bei einem solchen Anschlusssystem müssen Mischbatterien verwendet werden. Im Heizgerät vergrößert sich das Wasservolumen durch die Erwärmung, was einen Wasserfluss aus dem Mischventil verursacht. Sie sollten nicht versuchen, das Wasser aus dem Mischventil abzusperren, indem Sie den Hahn stark zudrehen, da dies nur zu Schäden am Mischventil führt.

Bei geschlossenen (Speicher-)Systemen müssen an den Wasserentnahmestellen geschlossene Mischbatterien verwendet werden. An der Zuleitung muss wegen des gefahrlosen Betriebs unbedingt ein Sicherheitsventil oder eine Sicherheitsgruppe eingebaut werden, die einen Druckanstieg über 0,1 MPa Nenndruck verhindert. Die Austrittsöffnung am Sicherheitsventil muss unbedingt einen Ausgang zur Atmosphäre haben.

Beim Erhitzen steigt der Druck im Kessel auf das Niveau, das am Sicherheitsventil eingestellt ist. Da die Rückführung des Wassers in die Wasserleitung nicht möglich ist, kann Wasser aus der Austrittsöffnung des Sicherheitsventils tropfen. Dieses Wasser können Sie mit einer speziellen Düse, die unter dem Sicherheitsventil installiert werden muss, in den Abfluss leiten. Das Austrittsrohr, das sich am Austritt des Sicherheitsventils befindet, muss in den Abfluss oder direkt nach unten in eine nicht korrosive Umgebung geführt werden.

Falls es aufgrund unsachgemäßer Montage nicht möglich ist, das tropfende Wasser vom Rücklaufsicherheitsventil in den Abfluss zu leiten, können Sie das Tropfen des Wassers vermeiden, indem Sie einen Ausdehnungsbehälter mit einem Volumen von 3 Litern in die Zuleitung des Warmwasserbereiters einbauen.

Für den ordnungsgemäßen Betrieb der Sicherheitsventile müssen regelmäßige Kontrollen durchgeführt werden. Bei der Prüfung muss durch Betätigen des Hebels oder Drehen der Kappe des Ventils (je nach Ventiltyp) der Wasserablauf aus dem Rücklaufsicherheitsventil geöffnet werden. Durch die Austrittsdüse muss Wasser fließen; das bedeutet, dass das Ventil einwandfrei funktioniert.

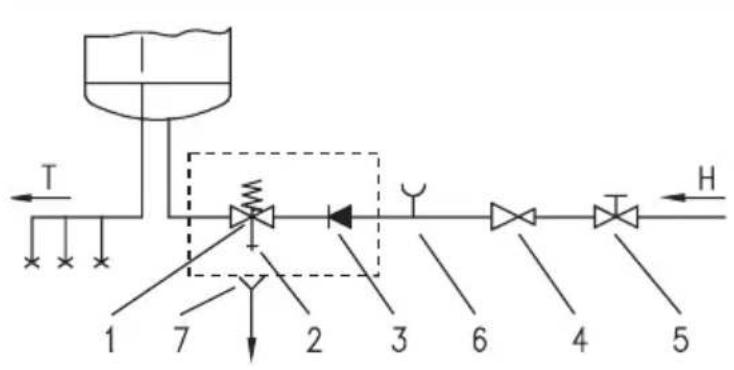

Geschlossenes (Speicher-)System

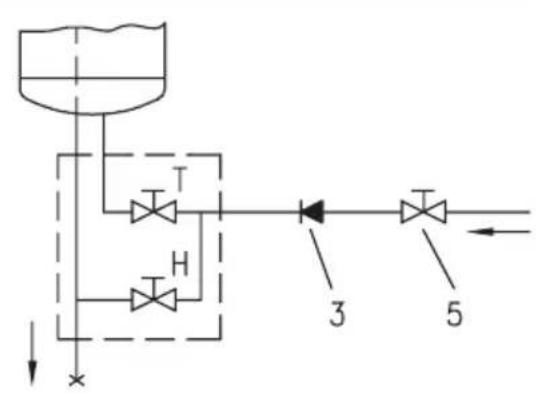

Offenes (Durchfluss-)System

Legende:

1-Sicherheitsventil

6-Prüfdüse

TECHNISCHE EIGENSCHAFTEN

BETRIEB UND WARTUNG

BETRIEB UND WARTUNG

TECHNISCHE EIGENSCHAFTEN DES GERÄTS

Type TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N	N TGR 100	N TGR 120 N	TGR 150 N	TGR 200 N
Volume [I]	30 50 80 100	120 150 200
Nominate druk [MPa]	0,6
Gewicht / gemuld met water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Corrosiebeveiliging van de ketel	Geëmailleerd en magnesiumanode
Aansluitvermogen [W]	2000
Spanning [V~]	230
Verwarmingtijd tot 75°C 1) [h]	105	155	305	355	435	545	740
HoeveelheidCCCCCC [I]	50 89 1	45 200 236	298 399
Energieverbruik2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
