Tip de produs	Încălzitor electric cu acumulare
Marcă	Gorenje
Model	TGR150NC6
Volum nominal	150 litri
Presiune nominală	0,6 MPa
Putere conectată	2000 W
Tensiune de alimentare	230 V ~
Timp de încălzire la 75°C	5 h 45 min (aproximativ)
Cantitate de apă amestecată la 40°C	298 litri
Consum de energie (stand-by)	3,20 kWh/24h
Protecție anticorozivă	Rezervor emailat + anod de magneziu
Greutate goală	44 kg
Greutate în sarcină	194 kg
Dimensiuni (A x B x C)	1305 x 1065 x 220 mm
Conexiune electrică	Cablu H05VV-F 3G 1,5 mm², priză separată
Conexiune apă	Închis (sub presiune) sau deschis (fără presiune)
Interval de temperatură	25°C la 75°C (poziția Eco ~55°C)
Siguranță	Supapă de siguranță, protecție antiîngheț
Întreținere	Verificare anod de magneziu la fiecare 36 de luni, detartrare dacă este necesar
Curățare exterioară	Soluție detergent blând, fără solvenți abrazivi
Garanție anticorozivă	Sub condiția verificărilor regulate
Instalare	Verticală, pe perete sau pe sol, de către un tehnician calificat

Întrebări frecvente - TGR150NC6 GORENJE

De unde pot descărca manualul de utilizare pentru Gorenje TGR150NC6?

Puteți descărca gratuit manualul în format PDF de pe site-ul notice-facile.com sau direct de pe această pagină.

Care este volumul de apă al încălzitorului TGR150NC6?

Volumul nominal este de 150 de litri.

Care este puterea electrică a încălzitorului?

Puterea conectată este de 2000 W la 230 V.

Cât timp este necesar pentru a încălzi apa la 75°C?

Timpul de încălzire este de aproximativ 5 ore și 45 de minute (pentru apă de intrare la 15°C).

Cum se reglează temperatura apei?

Rotiți butonul termostatului pe partea frontală a capacului. Poziția 'eco' oferă aproximativ 55°C, intervalul este de la 25°C la 75°C.

Ce trebuie făcut în caz de picurare la supapa de siguranță?

Este normal în timpul încălzirii. Dacă picurarea persistă, verificați presiunea apei. Dacă depășește 0,5 MPa, instalați un reductor de presiune. Puteți instala și un vas de expansiune de 3 litri.

Cum se întreține anodul de protecție?

Anodul de magneziu trebuie verificat la fiecare 36 de luni de un tehnician autorizat. Dacă este uzat, trebuie înlocuit pentru a menține garanția anticorozivă.

Pot instala eu însumi încălzitorul?

Nu, conexiunea electrică și hidraulică trebuie efectuată de un tehnician calificat conform normelor în vigoare.

Cum se protejează încălzitorul împotriva înghețului?

Dacă nu îl utilizați o perioadă lungă, lăsați-l conectat și reglați termostatul pe poziția '...' (aproximativ 10°C). Nu îl goliți în mediu înghețat.

Ce trebuie făcut dacă apa nu se încălzește?

Verificați mai întâi alimentarea electrică și întrerupătorul. Dacă indicatorul este aprins dar apa rece, contactați serviciul after-sales. Nu încercați să reparați singur.

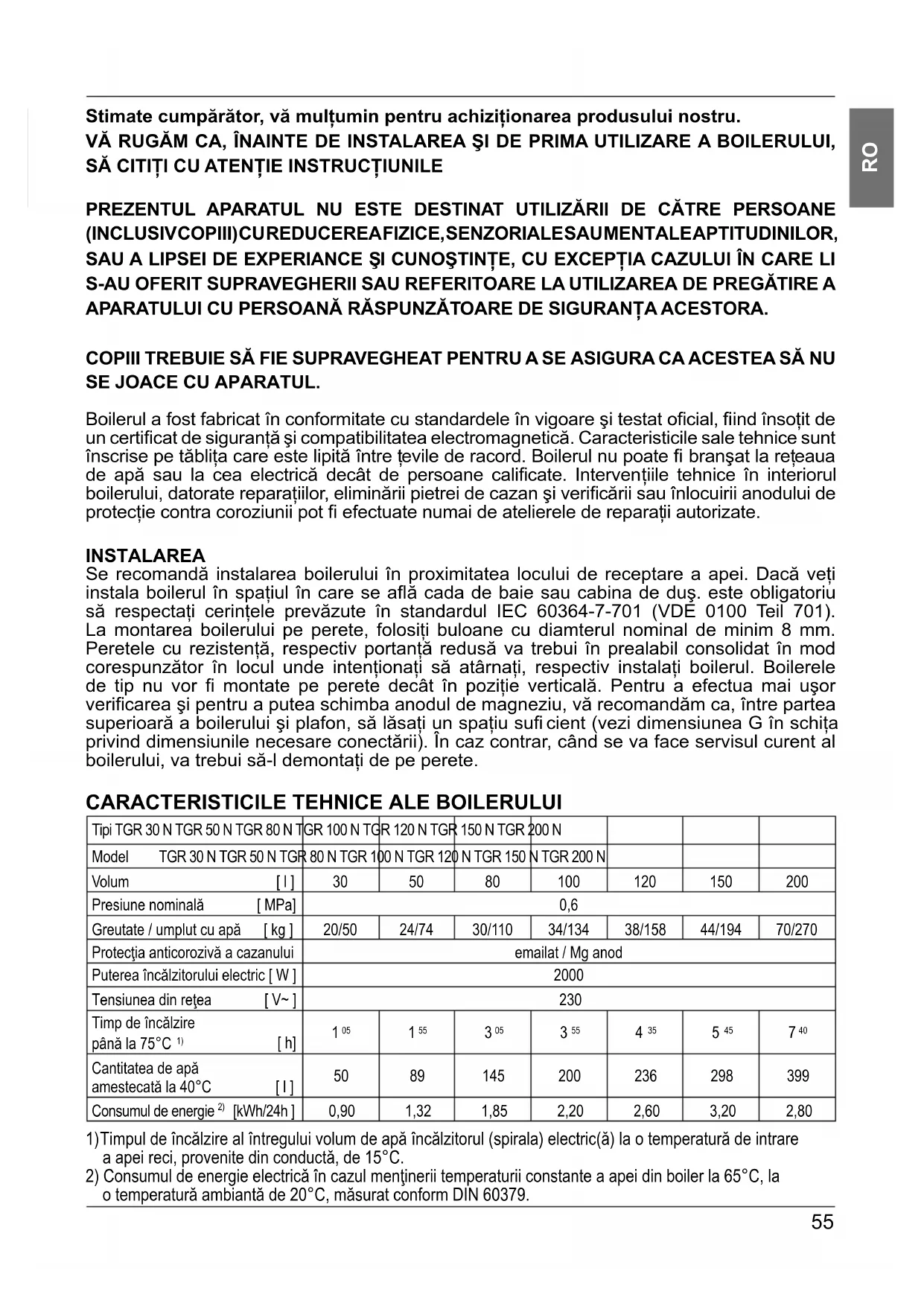

MANUAL DE UTILIZARE TGR150NC6 GORENJE

Stimate cumpărător, vă mulțumim pentru achiziționarea produsului nostru. Vă rugăm ca, înainte de instalarea și de prima utilizare a boilerului, să citiți cu atenție instrucțiunile.

Prezentul aparat nu este destinat utilizării de către persoane (inclusiv copii) cu dizabilități fizice, senzoriale sau mentale, sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care li s-a oferit supraveghere sau instrucțiuni referitoare la utilizarea aparatului de către o persoană responsabilă de siguranța acestora.

Copiii trebuie să fie supravegheați pentru a se asigura că aceștia nu se joacă cu aparatul.

Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitate electromagnetică. Caracteristicile sale tehnice sunt înscrise pe plăcuța care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protecție contra coroziunii, pot fi efectuate numai de atelierele de reparații autorizate.

INSTALAREA

Se recomandă instalarea boilerului în proximitatea locului de receptare a apei. Dacă veți instala boilerul în spațiul în care se află cada de baie sau cabina de duș, este obligatoriu să respectați cerințele prevăzute de standardul IEC 60364-7-701 (VDE 0100 Teil 701). La montarea boilerului pe perete, folosiți buloane cu diametrul nominal de minim 8 mm. Peretele cu rezistență, respectiv portanță redusă va trebui în prealabil consolidat în mod corespunzător în locul unde intenționați să atârnați, respectiv instalați boilerul. Boilerele de tip nu vor fi montate pe perete decât în poziție verticală. Pentru a efectua mai ușor verificarea și pentru a putea schimba anodul de magneziu, vă recomandăm ca, între partea superioară a boilerului și plafon, să lăsați un spațiu suficient (vezi dimensiunea G în schița privind dimensiunile necesare conectării). În caz contrar, când se va face servisul curent al boilerului, va trebui să-l demontați de pe perete.

CARACTERISTICILE TEHNICE ALE BOILERULUI

Tipi TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Volum [I]	30	50	80	100	120	150	200
Presiune nominală [MPa]	0,6
Greutate / umplat cu apă [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protectția anticorozivă a cazanului	emailat / Mg anod
Puterea înçălzitorului electric [W]	2000
Tensiunea din rețea [V~]	230
Timp de înçălzire până la 75°C 1) [h]	105	155	305	355	435	545	740
Cantitatea de apă amestecataă la 40°C [I]	50	89	145	200	236	298	399
Consumul de energia 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Timpul de încălzire al întregului volum de apă cu încălzitorul (spirala) electric(ă) la o temperatură de intrare a apei reci, provenite din conductă, de 15°C. 2) Consumul de energie electrică în cazul menținerii temperaturii constante a apei din boiler la 65°C, la o temperatură ambiantă de 20°C, măsurat conform DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Măsurători de racordare și montare a boilerului [mm]

BRANȘAREA LA REȚEAUA DE DISTRIBUȚIE A APEI

Țevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Țeava de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde cu roșu. Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul închis de branșare sub presiune permite distribuirea apei calde în mai multe locuri de utilizare a acesteia deodată. În funcție de sistemul de conectare ales se vor cumpăra bateriile corespunzătoare. În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de reținere, care împiedică scurgerea apei din boiler în situațiile de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la rețea. În cazul aplicării acestui sistem de branșare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ceea ce provoacă picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei. În cazul sistemului închis de branșare sub presiune (racord de presiune), va trebui să folosiți baterii sub presiune. Pentru a se asigura o funcționare lipsită de orice fel de riscuri, pe țeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranță, prin care se va evita creșterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea nominală. Orificiul de scurgere a ventilului de siguranță trebuie să aibă în mod obligatoriu ieșire la presiunea atmosferică. Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manșon de captare, care va fi plasat sub ventilul de siguranță. Țeava de evacuare a apei conectată la ventilul de siguranță va trebui montată să acoste, în poziție descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheț. În cazul în care, din cauza instalării necorespunzătoare, nu aveți posibilitatea să orientați să o picură din ventilul de siguranță reversibil spre canalul de scurgere a apei, acumularea apei picurate poate fi evitată prin montarea unui vas de expansiune având capacitatea de 3 l, pe țeava de alimentare cu apă a boilerului.

Pentru ca ventilul de siguranță să funcționeze corespunzător, trebuie ca, periodic, să îl verificați singuri. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de siguranță reversibil; în funcție de tipul de ventil, acest lucru poate fi realizat fie cu ajutorul robinetului acestuia, fie prin deșurubarea piuliței ventilului.

Dacă în momentul respectiv prin orificiul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcționează impecabil.

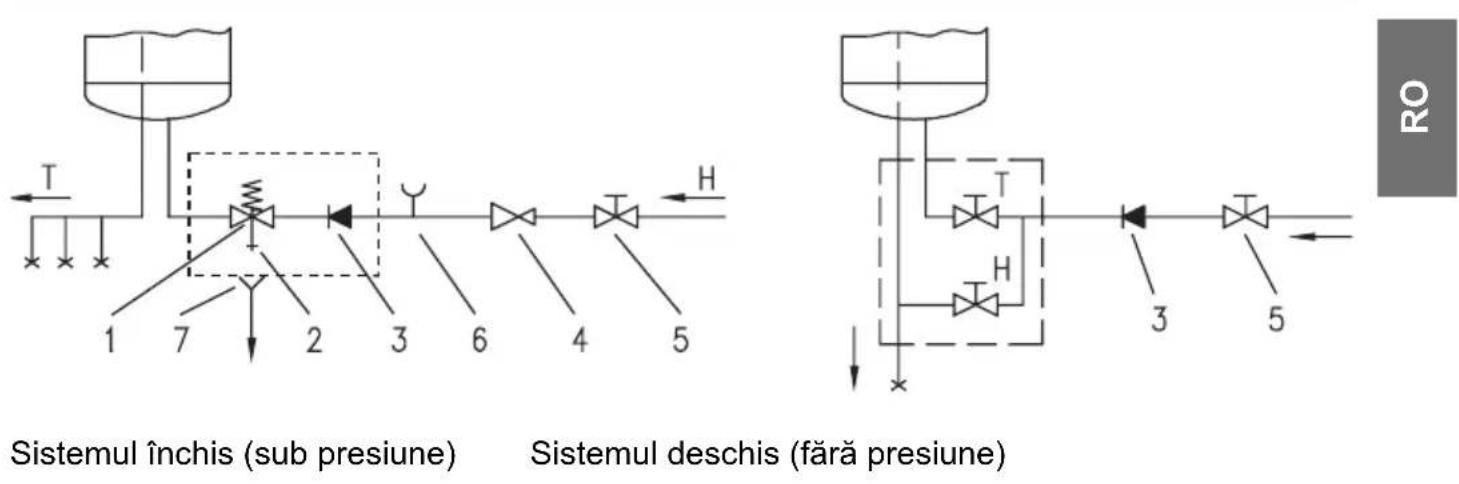

Legenda:

1 - Ventil de siguranță 6 - Accesoriu de încercare 2 - Ventil de testare 7 - Scurgere racordată la canalizare 3 - Ventil de reținere (la canalul colector) 4 - Ventil de reducere a presiunii H - Apă rece 5 - Robinet de închidere T - Apă caldă

Nu este permisă montarea unui robinet de închidere între boiler și ventilul de siguranță sau reductorul de presiune, întrucât aceasta ar împiedica funcționarea acestuia din urmă.

Boilerul poate fi branșat la instalația domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din rețea este mai mică de 0,5 MPa (5 bar). Dacă presiunea din rețea depășește 0,5 MPa (5 bar), vor trebui montate ventile de reducere. Înainte de a fi branșat la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. La prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin țeava bateriei.

BRANȘAREA LA REȚEAUA ELECTRICĂ

Înainte de conectarea la instalația electrică, este necesar să montați un cablu de legătură cu secțiunea minimă de 1,5 mm² (H05VV-F 3G 1,5 mm²). De aceea va trebui scos capacul de protecție din plastic.

Branșarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Între boilerul pentru apă și locul în care acesta se instalează definitiv, trebuie să se monteze un dispozitiv de separare a tuturor polilor de rețeaua de alimentare, conform reglementărilor naționale în vigoare.

0

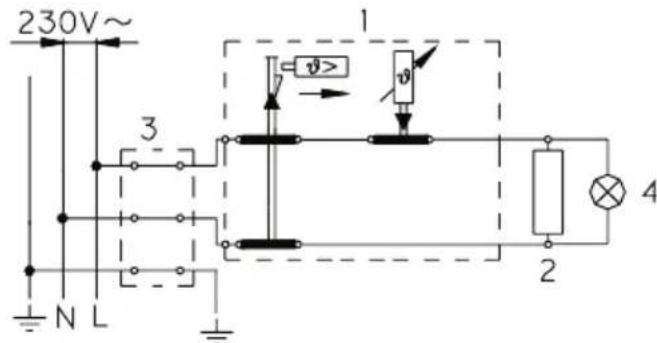

Legendă:

1 - Termostat, siguranță bimetalică 2 - Element încălzitor 3 - Mufă de racord 4 - Bec de control

L - Cablu de fază N - Cablu neutru - Cablu de protecție

Schema legăturii electrice

UTILIZARE ȘI ÎNTREȚINERE

După branșarea la rețeaua de distribuire a apei și a energiei electrice, boilerul este gata de utilizare. Prin rotirea butonului termostatului aflat în partea anterioară a capacului de protecție, puteți alege temperatura la care doriți să fie încălzită apa, între 25° și 75°C. Se recomandă plasarea butonului în poziția "eco". Este poziția cea mai economică, întrucât asigură o temperatură a apei de aproximativ 55°C, iar depunerile de piatră și pierderea de căldură vor fi mai reduse decât în cazul fixării unei temperaturi mai înalte.

Becul de control arată că elementele încălzitoare funcționează. Pe margine, boilerul are un termometru bimetalic, care se mișcă în direcția acelor de ceasornic la dreapta, când în boiler este apă caldă. În cazul în care nu intenționați să-l folosiți un timp mai îndelungat, puteți preveni înghețarea conținutului său lăsând boilerul aprins și fixând butonul termostatului în poziția „*”. În această poziție, temperatura apei se va menține la o valoare de circa 10°C. Dacă veți opri boilerul, pentru a evita riscul înghețării apei, acesta va trebui golit. Boilerul se golește de apă printr-o țeavă de scurgere. În acest scop, este indicat ca, la montare, între ventilul de siguranță și țeava de scurgere să se plaseze un fiting special (piesă T) sau un ventil de scurgere. Boilerul poate fi golit și în mod direct, prin ventilul de siguranță, prin acționarea manetei, respectiv a capacului rotativ al ventilului, în același fel ca atunci când se verifică modul de funcționare. Înainte de golire, este necesar ca boilerul să fie deconectat de la instalația electrică și apoi să se închidă maneta pentru apă caldă a bateriei. După evacuarea apei prin țeava de scurgere, mai rămâne o mică cantitate de apă, care, atunci când se înlătură flanșa, se scurge prin orificiul acesteia.

Exteriorul boilerului va fi curățat prin spălarea cu un detergent delicat, dizolvat în apă. Nu folosiți dizolvanți și mijloace detersive dure, respectiv corozive.

Prin efectuarea de controale tehnice regulate veți asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție contra coroziunii și, dacă va fi cazul, boilerul va fi curățat de crusta de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparații, ea fiind stabilită în funcție de starea în care se află boilerul în momentul efectuării primului control.

Vă rugăm să nu efectuați singuri repararea eventualelor defecțiuni apărute, ci să faceți apel la cel mai apropiat atelier autorizat de reparații.
