Terméktípus	Elektromos tárolós vízmelegítő
Márka	Gorenje
Modell	TGR150NC6
Névleges térfogat	150 liter
Névleges nyomás	0,6 MPa
Csatlakoztatott teljesítmény	2000 W
Tápfeszültség	230 V ~
Felmelegítési idő 75°C-ra	5 óra 45 perc (kb.)
Kevert víz mennyisége 40°C-on	298 liter
Energiafogyasztás (készenlét)	3,20 kWh/24h
Korrózióvédelem	Zománcozott tartály + magnézium anód
Üres tömeg	44 kg
Telt tömeg	194 kg
Méretek (A x B x C)	1305 x 1065 x 220 mm
Elektromos csatlakozás	H05VV-F 3G 1,5 mm² kábel, külön csatlakozó
Vízbekötés	Zárt (nyomás alatti) vagy nyitott (nyomásmentes)
Hőmérséklet tartomány	25°C - 75°C (Eco állás ~55°C)
Biztonság	Biztonsági szelep, fagyvédelem
Karbantartás	Magnézium anód ellenőrzése 36 havonta, vízkőmentesítés szükség szerint
Külső tisztítás	Enyhe tisztítószeres oldat, nem használhatók súrolószerek
Korrózióvédelem garancia	Rendszeres ellenőrzés feltételével
Telepítés	Függőleges, falra vagy padlóra szerelhető, szakképzett szerelő által

Gyakran ismételt kérdések - TGR150NC6 GORENJE

Hol tölthetem le a Gorenje TGR150NC6 használati útmutatóját?

A használati útmutatót ingyenesen letöltheti PDF formátumban a notice-facile.com oldalról vagy közvetlenül erről az oldalról.

Mekkora a TGR150NC6 vízmelegítő vízmennyisége?

A névleges térfogat 150 liter.

Mekkora a vízmelegítő elektromos teljesítménye?

A csatlakoztatott teljesítmény 2000 W, 230 V feszültség mellett.

Mennyi idő alatt melegszik fel a víz 75°C-ra?

A felmelegítési idő körülbelül 5 óra 45 perc (15°C-os bejövő víz esetén).

Hogyan állítható be a víz hőmérséklete?

A hőmérséklet-szabályozó gombot a fedél elülső oldalán forgassa el. Az 'eco' állás körülbelül 55°C-ot biztosít, a tartomány 25°C-tól 75°C-ig terjed.

Mit tegyek, ha csöpög a biztonsági szelep?

Ez normális a melegítés során. Ha a csöpögés továbbra is fennáll, ellenőrizze a víznyomást. Ha meghaladja a 0,5 MPa-t, szereljen be nyomáscsökkentőt. Beépíthet egy 3 literes tágulási tartályt is.

Hogyan kell karbantartani a védőanódot?

A magnézium anódot 36 havonta szakképzett szerelővel kell ellenőriztetni. Ha elhasználódott, ki kell cserélni a korrózióvédelmi garancia fenntartása érdekében.

Szerelhetem magam a vízmelegítőt?

Nem, az elektromos és hidraulikus csatlakoztatást szakképzett szerelőnek kell elvégeznie a hatályos előírások szerint.

Hogyan védjem a vízmelegítőt a fagy ellen?

Ha hosszabb ideig nem használja, hagyja bekapcsolva, és állítsa a termosztátot '...' állásba (kb. 10°C). Ne ürítse le fagyos környezetben.

Mit tegyek, ha nem melegszik a víz?

Először ellenőrizze az elektromos tápellátást és a megszakítót. Ha a jelzőfény világít, de a víz hideg, lépjen kapcsolatba az ügyfélszolgálattal. Ne próbálja meg saját maga megjavítani.

HASZNÁLATI ÚTMUTATÓ TGR150NC6 GORENJE

A bojler vízbevezetési és -elvezetési szerelvényei különböző színnel vannak jelölve. A hidegvíz-bevzetés kékkel, a melegvíz-elvezetés pedig pirossal.

A bojlert kétféleképpen lehet a vízvezeték-hálózatra csatlakoztatni. A zárt, nyomórendszerű csatlakozás több fogyasztóhelyen történő vízvételt tesz lehetővé, a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.

Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a csaptelepet.

Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezetőcsőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen. A biztonsági szelepen lévő kifolyócsőnek rendelkeznie kell lefolyó csonkkal. Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték-hálózatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyílásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.

Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepből csöpögő vizet nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler befolyó csövébe való beépítésével lehet megszüntetni.

A felhasználó időnként köteles ellenőrizni a biztonsági szelep helyes működését.

Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó szelep tökéletesen működik.

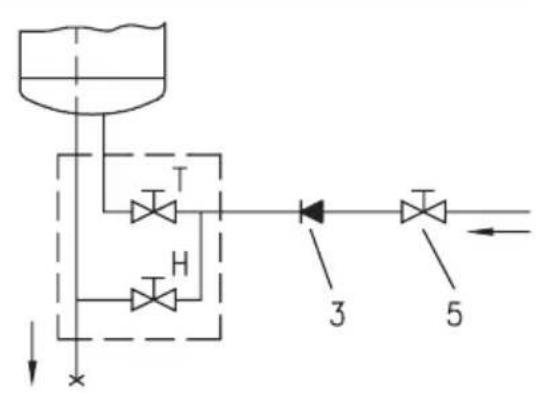

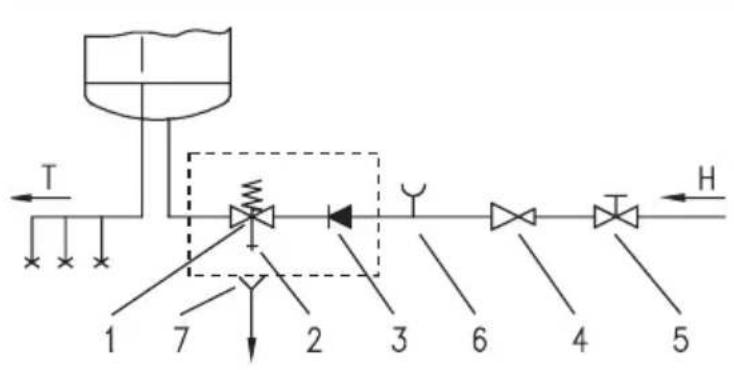

Zárt (nyomás alatti) rendszer Nyitott (nem nyomás alatti) rendszer

Fő részek:

1 - Biztonsági szelep 6 - Ellenőrző szerelvény 2 - Ellenőrző szelep 7 - Tölcsér kifolyó csatlakozással 3 - Visszacsapó szelep 4 - Nyomáscsökkentő szelep H - Hidegvíz 5 - Elzáró szelep

A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.

Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a 0,5 MPa-t (5 bar), akkor nyomáscsökkentő szeleppel kell felszerelni. Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.

A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA

Az elektromos hálózathoz való csatlakoztatás előtt a vízmelegítőbe egy legalább 1,5 mm² keresztmetszetű villanyszerelési vezetéket (H05VV-F 3G 1,5 mm²) kell beszerelni. Ehhez a vízmelegítőről a védőlemezt el kell távolítani.

A vízmelegítő elektromos hálózatra történő csatlakoztatását az elektromos szerelésre vonatkozó szabványok szerint kell elvégezni. A vízmelegítő és a tartós szerelvények közé olyan berendezést kell beépíteni, amely lehetővé teszi a fázisvezetékeknek a táphálózat minden pólusáról való leválasztását a nemzeti szabályozás előírásai szerint.

Fő részek:

1 - Hőfokszabályzó és bipoláris hőbiztosíték 2 - Elektromos fűtés 3 - Csatlakozó terminál 4 - Jelzőlámpa

L - Élővezeték

N - Fázis vezeték

• Földelő vezeték

Az elektromos kapcsolás vázlata

FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!

A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA

A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll.

A védőfedél elülső oldalán található termosztát gombjának segítségével válassza ki a kívánt vízhőmérsékletet 25°C és 75°C között. Javasoljuk, állítsa a gombot "eco" helyzetbe; Ez a beállítás a legtakarékosabb; ennél a beállításnál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletre történő beállításnál.

A elektromos fűtőszál működését az ellenőrzőlámpa mutatja. A vízmelegítő oldalán található bimetál hőmérő jobbra, az óramutató irányába mozdul el, ha a vízmelegítő meleg vizet tartalmaz. Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját (**) helyzetbe helyezi. Ennél a beállításnál a bojler kb. 10 °C-on tartja a vízhőmérsékletet. Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet. A vízmelegítőben lévő víz kiürítése a befolyó csövön keresztül történik. E célból beépítéskor ajánlatos a biztonsági szelep és a vízmelegítő befolyó csöve közé egy külön szerelvényt (T-idom) vagy leeresztő szelepet szerelni. A vízmelegítő közvetlenül a biztonsági szelepen keresztül is kiüríthető a szelepen lévő gomb illetve sapka olyan állásba való fordításával, mint a működés ellenőrzésekor. A víz kiürítése előtt a készüléket le kell választani a villamos hálózatról, majd kinyitni a melegvíz csapot a csaptelepen. A víz befolyó csövön keresztül való kiürítése után marad meg némi víz a vízmelegítőben, ami a fűtőelemet tartó illesztő perem eltávolítása után kifolyik a keletkezett nyíláson.

A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.

Rendszeres szervizeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végzi el. Az ellenőrzés folyamán megvizsgálja az antikorroziós anód elhasználódását és szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függően rákódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.

Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizet.

Tisztelt Vásárló! Köszönjük, hogy megvásárolta termékünket. Kérjük, hogy a szerelés és az első használat előtt figyelmesen olvassa el az útmutatót.

FIGYELMEZTETÉS: A készüléket gyermekek és csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek, illetve ilyenekben járatlanok csak felügyelettel vagy a biztonságukért felelős személy utasításai alapján használhatják.

A gyermekeket felügyelni kell, hogy ne játsszanak a készülékkel.

A készülék a vonatkozó szabványoknak megfelelően van gyártva és típusvizsgálaton esett át, amelyre biztonsági tanúsítványt és elektromágneses összeférhetőségi tanúsítványt adtak ki. Alapvető műszaki jellemzői a mellékelt adattáblán vannak feltüntetve, amely a készülékhez van rögzítve. A víz- és elektromos hálózathoz történő csatlakoztatást csak erre feljogosított szakember végezheti. A készülék belsejébe történő bármilyen beavatkozás, legyen az javítás, vízkőtelenítés vagy korrózióvédelem ellenőrzése, illetve cseréje, csak arra feljogosított szerviz végezheti.

FELSZERELÉS

Szerelje fel a bojlert a vízcsatlakozáshoz közel, és rögzítse a megfelelő falhoz. Ha fürdőkád vagy zuhanyzó feletti térbe kell beépíteni, feltétlenül be kell tartani az IEC 60364-7-701 (VDE 0100, Teil 701) szabvány előírásait. A falhoz legalább 8 mm névleges átmérőjű csavarokkal rögzítse. Ha a fal teherbírása gyenge, a bojlert a megfelelő módon alá kell támasztani. A bojlert kizárólag függőlegesen szabad felszerelni. A karbantartás és a magnézium anód cseréje miatt javasoljuk, hogy a készülék teteje és a mennyezet között hagyjon elegendő helyet (lásd a G méretet a csatlakozási méretek ábráján). Ellenkező esetben a készülék felszerelése vagy karbantartása során a bojlert le kell szerelni a falról.

A BOJLER MŰSZAKI JELLEMZŐI

Тиц TGR 30 N TGR 50 N TGR 80	NTGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Моden TGR 30 N TGR 50 N TG	R 80 N TGR	100 N TGR 120	N TGR 150	N TGR 200 N
Задемпа [I]	30	50	80	100	120	150	200
Назовни постеск [MPa]	0,6
Текина /нанунен Bodom [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Аntникорозива заштоа котла	емajширано / Мг санда
Снarga[elektрично rpejaч [W]	2000
Нанон наая [V~]	230
Врецеа до 75°C [h]	1°5	1°55	3°55	3°55	4°35	5°45	7°40
Колоча мешано Bodе пri 40°C [I]	50	89	145	200	236	298	399
Пotрава[energie2] [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) A teljes bojler felmelegedési ideje elektromos fűtéssel, ha a bemenő víz hőmérséklete 15 °C. 2) A hőveszteség, amely a víz hőmérsékletét a bojlerben 65 °C-on tartja, ha a környezeti hőmérséklet 20 °C, DIN 60379 szerint mérve.

	A	B	C	D	E	F
TGR 30 N	468	275	173	-	454	461
TGR 50 N	570	365	185	-	454	461
TGR 80 N	775	565	190	-	454	461
TGR 100 N	935	715	200	-	454	461
TGR 120 N	1090	865	205	-	454	461
TGR 150 N	1305	1065	220	-	454	461
TGR 200 N	1514	1050	444	800	500	507

G

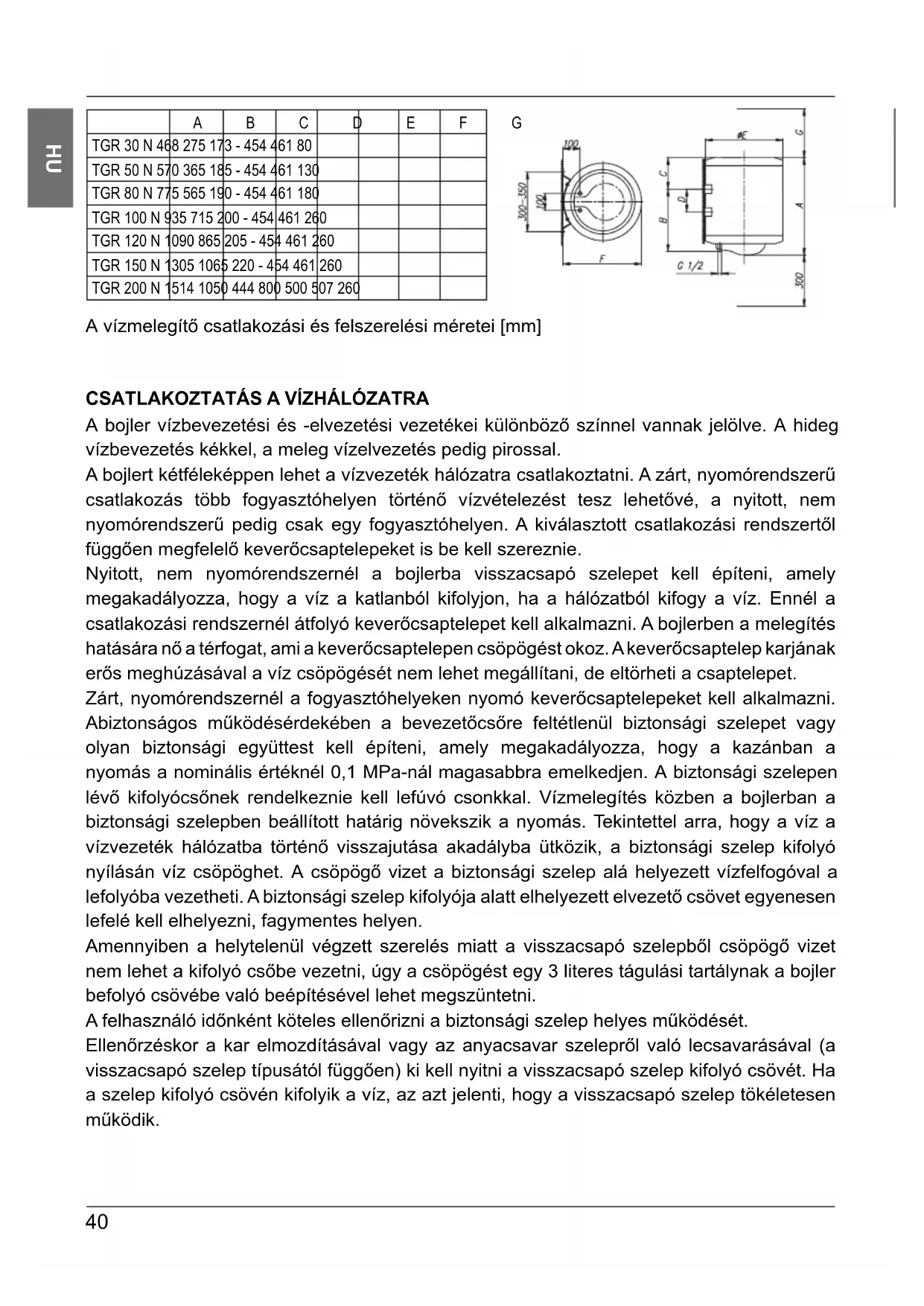

A bojler csatlakozási méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATHOZ

A hideg- és melegvíz-bemenetek színnel vannak jelölve a fűtési csöveken. A hidegvíz bemenet kék, a melegvíz kimenet piros színnel van jelölve. A vízhálózatra kétféleképpen csatlakoztathat. A zárt rendszer (nyomás alatt) lehetővé teszi a vízvételt több helyen, míg a nyitott rendszer (nyomás nélkül) csak egy vízvételi helyet engedélyez. A választott csatlakoztatási módtól függően megfelelő biztonsági szelepet kell beépítenie.

Nyitott rendszerű (nyomás nélküli) csatlakoztatás esetén a fűtés elé visszacsapó szelepet kell beépíteni, amely megakadályozza a víz kifolyását a kazánból, ha a vízhálózatban megszűnik a víznyomás. Ennél a rendszernél a csatlakoztatáskor átfolyó biztonsági szelepet kell beépíteni. A fűtés során a víz térfogata megnő, ami a biztonsági szelep csövén keresztül történő csepegést okoz. A biztonsági szelep kézi megnyomásával nem akadályozza meg a csepegést, csak károsíthatja a szelepet.

Zárt rendszerű csatlakoztatásnál (nyomás alatt) a vízvételi helyekre biztonsági szelepeket kell beépíteni, amelyek nyomás alatti működésre vannak méretezve. A biztonságos működés érdekében feltétlenül be kell építeni egy biztonsági szelepet vagy biztonsági szerelvényt, amely megakadályozza a nyomás növekedését a kazánban a névleges érték 0,1 MPa-nál nagyobb mértékben. A biztonsági szelep lefúvató nyílásának feltétlenül a légkörbe kell vezetnie.

A biztonsági szelep elhelyezésekor ügyeljen arra, hogy a szelep a tartály felső részén legyen, és a kiömlőnyílás ne legyen akadályozva. Ha a vízszint a tartályban túl magas, a szelep kinyílhat, és a víz a biztonsági szelep nyílásán keresztül távozhat. Ezt a vizet egy speciális lefolyón keresztül vezetheti el, amelyet a biztonsági szelep alá kell felszerelni. A lefolyócső, amely a biztonsági szelep alatt van, jobbra lejtve legyen elhelyezve, és ne legyen eltömődve.

Ha a nem megfelelő beépítés miatt nincs lehetősége arra, hogy a biztonsági szelep kiömlőnyílásából a vizet a lefolyóba vezesse, akkor ezt elkerülheti, ha a bevezető csőre egy tágulási tartályt szerel, amelynek térfogata legalább 3 liter.

A biztonsági szelep megfelelő működéséhez rendszeresen ellenőriznie kell. Az ellenőrzés során a fogantyú felemelésével vagy a záróanya meglazításával nyissa ki a biztonsági szelepet. Ekkor a szelep nyílásán keresztül víznek kell folynia, ami azt jelzi, hogy a szelep működőképes.
