NÁVOD K OBSLUZE TGR150NC6 GORENJE

Vázeny zákazníku, chtěli bychom Vám poděkovat za nákup našeho vyrobku.
PROSÍME, PREČTÉTE SI POZORNE PřED MONTÁZÍ A PřED PRVNÍM POUŽITÍM NÁVOD KPOUžITÍ ELEKTRICKÉHO OHRÍVACE VODY.

TOTO ZARIZENI NENI URČEN PRO POUZITI OSOBAMI (VCETNE DÉTI) S SNIZENYM TÉLESNEHO, SMYSLOVÉHO NEBO DUSEVNICH SCHOPNOSTI, NEBO NEDOSTAEČNÉ ZKUŠENOSTIAZNALOSTI,ANIŽBY JIMBYLOUMOZNÉNODOZORNEBOPOKNYTÍKAJICI SE POUZIVÁNÍ TOHOTO ZARIZENI OSOB ODPOVEDNA ZA JEJICH BEZPEČNOST.

DETBY MELY BYT POD DOHLEDEM, ABY SE ZAJISTILO, ZE NEBUDOU HRAT SE SPOTREBICEM.

Ohřivačje vyroben podle platných norem je uredne testovaný. Opatřen je takébezpečnostím certifikátem a certifikátem o elektr magnetické slučitelnosti. Jehozákladní technické vlastnosti jsou uvedene a sepsané na štītu, který je nalepenmezi prípojnémi trubkami. Ohřivač může prípojit na vodovodní a elektrickou sitpouze vyškolený odborník. Zasahovat do vnitřnicíchasti ohřivače pri opravách.odstráněi vodniho kamene a kontrole a vyměné antikorozné ochranné anodymůže jederost autorizovány servis.

VESTAVBA

Ohřivač vestavujte co možná nejblíze odběrnému mistu. jestlěe ohřivač jabuduje do prostoru, kde se nachází koupaci vana nebo sprcha, musité se rídit požadavyk normy IEC 60364-7-701 (VDE 0100, Teil 701). Bojler připevně ke stěné šrouby určenymi pro zed', nominálniho prúmeru minimálne 8mm. Pokud jej montujete na slabí stěnu, je třeba ji nejprve patrěné zpevni. Ohřivač mužete na stěnu instalovat pouze ve vertíkalní poloze. Kvůli Jednodusi kontrole a výměné magnéziové anody Vám doporučujeme, abyste mezi vrchem ohřivač a stropem nechali dostatek mista (viz rozměr G na nákresu prípojenych rozměru). V opacné prípadě by se musel pri uvedeném servisím zásahu ohřivač demontovat ze stěny.

TECHNICKE VLASTNOSTI APARÁTU

Typ TGR 30 N TGR 50 N TGR 80 N TGR	100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Objem [I]	30	50	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozni ochrana	emailováno & Mg anoda
Príkon elektrického ohřivače [W]	2000
Napěti [V~]	230
Třida ochranny	I
Stupeř ochranny	IP 24
Doba ohřevu na teplotu 65°C¹ [h]	0⁵	1³⁵	2³⁵	3¹⁵	3⁵⁰	4⁵⁰	5⁵⁰
Spotřeba energia do 65°C¹ [kWh]	1,81	3,19	5,14	6,53	7,64	9,58	12,78
Množstvi smišené vody při 40°C [I]	50	89	145	200	236	298	399
Tepelné ztráty²) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
Energetická třída	G	G	G	G	G	F	F

1) Hodnoty plati pro smesovani studené vody z vodovodu 15^ a vody z ohrivace, která je v nem vsechna ohrátá na 65^ .
2) Měřeno při teplote vody 65^ (norma EN 60379).

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Montázní Rozmery aparátu [mm]

PRIPOJENI K VODOVODNI SITI

Privod a odvod vody jsou na potrubí topného tělesa barevně vyznaceny. Privod studéne vody je označeny modrou barvou, odvod teplé vody Červenou barvou. Topné těleso mužete pripojit na vodovodni sít dvěma způsoby. Uzavřeny tlakový systém pripojeni umoznjue odbér vody na vice odběrných mistech, otevřeny netlakový systém umoznjue Jen"Justno odběrné misto. Vzhledem k vybranému systému pripojeni, si musité zakoupit také patrčné michací baterie.

U otevreného netlakového systému je tbreba préd topné těleso vestavět ventil zabrañujíci vraceni vody a následné vytekáni vody z kotide,Pokud v siti dojde voda.U tohoto systému pripojení musite použít prutokovou michaci baterii.V topné tělese se kvúli ohřivání objem vody zvětsuje,a to zapřićñuje kapání z potrubi michaci baterie.Silným utahovám rukojeti na michaci baterii nelze zabránit kapání vody,muzete vsak baterii poškodit.U uzavreného tlakového systému pripojení musite na odběrnych mistech použít tlakové michaci baterie. Na dotekovou trabku musite pripojit bezpečnostní ventil nebo bezpečnostní zařizení, které zabrañuje zvyşeni tlaku v kotli o vice než 0,1 MPa nad nominálím tlakem.Vytokový otvor na bezpečnostím ventilu musí mit povinně vychod do atmólfrického tlaku.

Pri ohrivani vody v topném tělese se tlak vody zvyšuje až k hranici, která je nastavená na bezpečnostním ventilu. Protoze se voda nemůže již vracet do vodovodního potrubí, muže začit tato voda kapat z otvoru bezpečnostního ventilu. Kapající vodu mužete svěst do opadu prěs odchyťavající nástavec, který mužete umístit pod bezpečnostní ventil. Otoková trabka umistěné pod vypustí bezpečnostního ventilu musí byt umistěna v mistnosti kde nemrzne a musí byt obracena směrem dolů.

V priadé, ze pri nevhodne provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostniho ventilu odvěst do odtoku, potom se kapání vody vyhnete jabudovám expanzní nádoby o obsahu 3 l na dotekové trabce bojleru.

Aby bezpečnostní ventil správně fungoval, musite sami periodicky provadět kontroly.

Při kontrole musité pohysem rucky nebo odśroubovánim matky ventilu (závisí na typu ventilu) otevřit vytek ze zpětného bezpečnostného ventilu. Přitom musí vytcic prs vytokovou trysku ventilu voda, to znamená,Že je ventil bezporuchový.

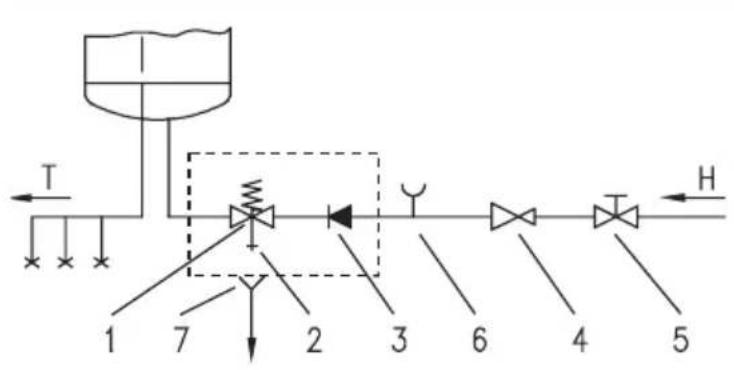

Uzavreny (tlakovy) systém

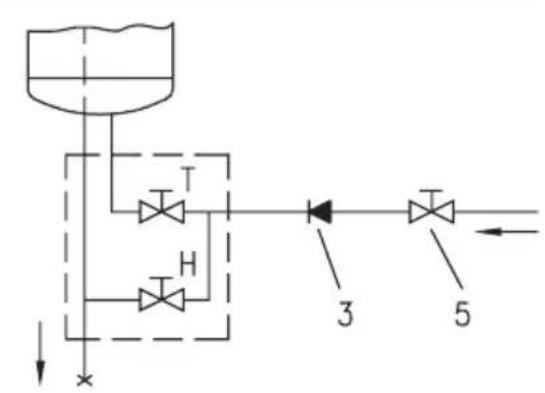

Otevreny (prutokovy) systém

Legenda:

1 - Bezpečnostní ventil 6 - Zkušební nastavec
2 - Zkušební ventil 7 - Trychtyř s prípojkou na odtok
3 - Nevratné ventil
4 - Redukné ventil H - Studená voda
5 - Uzavirací ventil T - Teplá voda

Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavíraci ventil, protoze tí m vyloučité funkci bezpečnostného ventilu.

Ohrivac vody muzete pripojit na domovni vodovodni sít bez redukcniho ventilu,Pokud je tlak v siti nižsí než 0,5 MPa (5 bar).Jestlze tlak presahuje 0,5 MPa (5 bar), musite v kaźdem pripadé zabadovat redukcní ventil.

Před pripojením k elektrické siti musité aparát nejdřive naplnitvodou. První plnéni provedete tak,Že na směšovaci baterii otevřete ventil teplé vody. Aparát je naplněn, když se na odtočné trabce směšovaci baterie objeví voda.

PRIPOJENI KELEKTRICKÉ SITI

Prid pripojenim k elektrické siti je zapotrebie do ohrivace zabudovat pripojny vodic, ktery ma minimálni prürez aspon 1,5 mm² (H05VV-F 3G 1,5 mm²). Abyste tento ukon mohli provest, musite nejdřive z ohrivacho tělesa odšroubovat ochranné viko.

Pripojeni aparatu k elektrické siti musí probíhat v souladu s normami pro elektrická vedení. Mezi ohřivač vody a trvalou instalaci se musí jabudovat prípravek pro Rozvod všech polù od napájecí sítě v souladu s národními instalacními prědpísy.

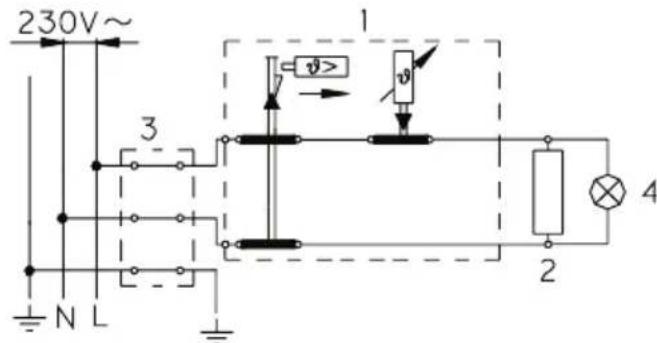

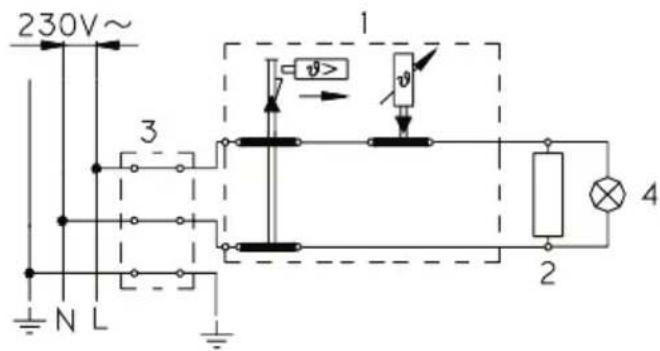

Legenda:

1 - Termostat a dvoupólová tepelná pojistka
2-Ohrivaciteleso
3 - Prípojováci svorka
4-Kontrlka

L-Fazovy vodič
N - Neutrélí vodič
- Ochranny vodič

UPOZORNÉNÍ: Pred kázdým zásahem do vnitřniho prostoru aparát musité aparát odpojit z elektrické site!

POUZITI A UDRZBA

Po napojeni na vodovodni a elektrickou sít je topné těleso pripraveno k použití. Otáčením spínače termostatu, který se nachází na prední straně ochranného krytu, nastavte požadovanou teplotu vody mezi 25° a 75°C. Doporučujeme Vám nastaveni tlacítka na pozici "eco". Takovéto prípojení je nejekonomičtejsí; teplota vody je okolo 55°C, vylučovány vodniho kamene a tepelné ztráty budou mensí než u nastavení na vyší teplotu.

Funkci elektrického ohřivače indikuje světelný indicator. Ohřivač obsahuje bimetalovy teploměr, který se vychyluje ve směru hodinovych ručíček doprava, když v ohřivači teplota vody stoupá.

Pokud ohřivač nepodláte používat déle, musité jeho obsah chránit préd mrazem tím zpùsobem, ze elektricky Proud zcela nevypnete a tlacitko termostatu nastavite na pozici “*”. Pri takovémto nastaveni bude ohřivač ohřivat vodu priblžné na 10^ . Pokud ohřivač vypnete a odpojite od elektrickésite, musite znej vylit také vodu, pokud hrozi príme nebezpeci zmrznuti vody. Voda z ohřivače se vyprázdní pritokovou trabkou ohřivače. Pro tento učel se doporučuje pri jabudováni mezi bezpečnostní ventil a pritokovou trabku ohřivače umistit speciálni (T-dil) nebo vypustnéventil. Ohřivač muzete vyprázdnit také prímo bezpečnostím ventilems posunem páky resp. otočnám kohoutem ventilu do polohy, ktera se používa pri kontrole fungováni. Před vyprázdnovám semusi ohřivač vypnout z elektrické site a potom se otevré páka teplé vody na pripojené michaci baterii. Po vyprázdněí vody pritokovou trabkou zústane v ohřivači mensí množství vody, ktera vyteče otvorem po odstraněí ohřivać prí Ruby.

Vnejsi casti pristroje udrzujte jemnym roztokem praciho prasku. Nepouzivejte redidla a jiné cistici prostredky.

Pravidelnymi servisimi prohlídkami si zajistébe bezporuchový chod a dlouhouživotnost ohřivače. První kontrola ohřivače se doporučuje provest odborníkem, a sice príblžné po dvou letech po zapojeni. Pri prohlídce se musí zkontrolovat opotřebovanost antikorozní ochranné anody a dle potřeby odstranit vodní kámen, který se vzhledem ke kvalité, množstvá a teplotě spotřebované vody nabírá uvnit topného tělesa. Servisni sluzba Vám pri príležitosti prohlídky topného tělesa a vzhledem ke zjištěnému stavu, doporučí datum následujíci kontroly.

Žadáme Vás, abyste opravy topného tělesa neprovádeli sami, ale abyste navstívili nebo zavolali donejblžšího autorizovaného servisu.

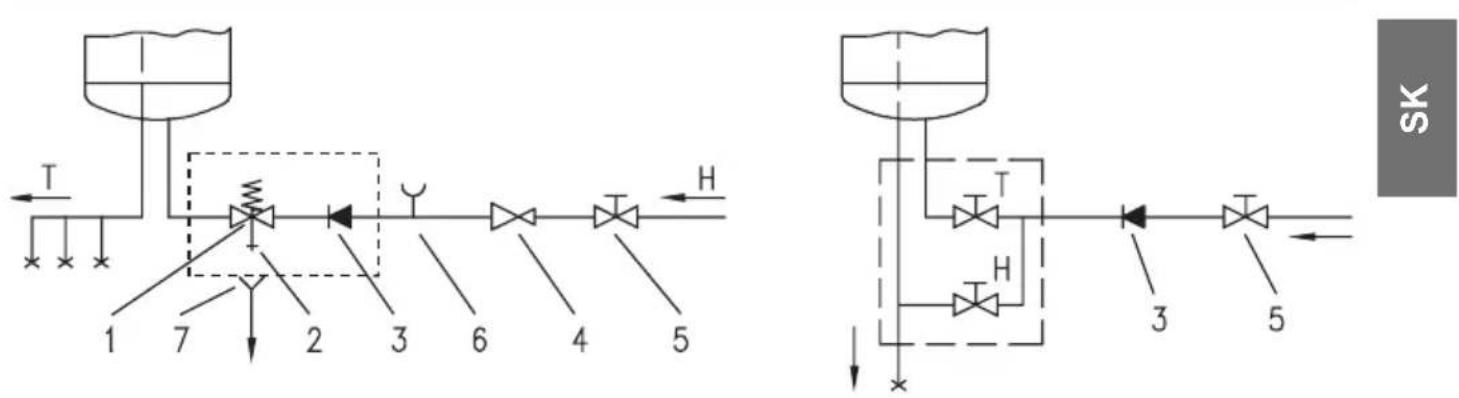

Zatvorený (tlakový) systém Otvorený (netlakový) systém

Legenda:

1 - Bezpečnostné ventil 6 - Kontrolné nástavec
2 - Kontrolny ventil 7 - Lievik s pripojkou na odtok
3 - Nevratny ventil
4 - Redukcny ventil H - Studená voda
5-Uzatváracíventil T-Teplá voda

L-Fazovy vodič
N - Neutrálni vodič

• Ochranny vodič

Scheme
elektrického
zapojenia
