TGR150NC6 - Котел GORENJE - Бесплатное руководство пользователя

Тип изделия	Накопительный электрический водонагреватель
Бренд	Gorenje
Модель	TGR150NC6
Номинальный объем	150 литров
Номинальное давление	0,6 МПа
Подключенная мощность	2000 Вт
Напряжение питания	230 В ~
Время нагрева до 75°C	5 ч 45 мин (примерно)
Количество смешанной воды при 40°C	298 литров
Энергопотребление (ожидание)	3,20 кВт·ч/24ч
Антикоррозийная защита	Эмалированный бак + магниевый анод
Вес без воды	44 кг
Вес с водой	194 кг
Размеры (A x B x C)	1305 x 1065 x 220 мм
Электрическое подключение	Кабель H05VV-F 3G 1,5 мм², отдельная розетка
Подключение воды	Закрытое (напорное) или открытое (безнапорное)
Диапазон температур	25°C до 75°C (положение Eco ~55°C)
Безопасность	Предохранительный клапан, защита от замерзания
Обслуживание	Проверка магниевого анода каждые 36 месяцев, удаление накипи при необходимости
Внешняя очистка	Мягкое моющее средство, не использовать абразивные растворители
Антикоррозийная гарантия	При условии регулярных проверок
Установка	Вертикальная, настенная или напольная, квалифицированным специалистом

Часто задаваемые вопросы - TGR150NC6 GORENJE

Где я могу скачать инструкцию по эксплуатации Gorenje TGR150NC6 ?

Вы можете бесплатно скачать инструкцию в формате PDF на сайте notice-facile.com или непосредственно с этой страницы.

Каков объем воды водонагревателя TGR150NC6 ?

Номинальный объем составляет 150 литров.

Какова электрическая мощность водонагревателя ?

Подключенная мощность составляет 2000 Вт при 230 В.

Сколько времени требуется для нагрева воды до 75°C ?

Время нагрева составляет примерно 5 часов 45 минут (при температуре входящей воды 15°C).

Как отрегулировать температуру воды ?

Поверните ручку термостата на передней стороне крышки. Положение 'eco' дает около 55°C, диапазон от 25°C до 75°C.

Что делать при капании предохранительного клапана ?

Это нормально во время нагрева. Если капание продолжается, проверьте давление воды. Если оно превышает 0,5 МПа, установите редуктор. Также можно установить расширительный бак объемом 3 литра.

Как обслуживать защитный анод ?

Магниевый анод должен проверяться каждые 36 месяцев квалифицированным специалистом. Если он изношен, его необходимо заменить для сохранения антикоррозийной гарантии.

Могу ли я установить водонагреватель самостоятельно ?

Нет, электрическое и гидравлическое подключение должно выполняться квалифицированным специалистом в соответствии с действующими нормами.

Как защитить водонагреватель от замерзания ?

Если вы не используете его в течение длительного времени, оставьте его включенным и установите термостат в положение '...' (около 10°C). Не сливайте воду в условиях замерзания.

Что делать, если вода не нагревается ?

Сначала проверьте электропитание и автоматический выключатель. Если индикатор горит, но вода холодная, обратитесь в сервисную службу. Не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TGR150NC6 GORENJE

TGR 30 - 200 N

Navodila za uporabo 3
Instructions for Use 7
Gebrauchsanweisung 11
Руковозво по заclпуатуши	15
Upute za upotrebu 19
Уразства за уnotресa	23
Námod k obssluze 27
Instrukcja obslugi	31
Инсрукци за уnotресa	35
Használati útmutató 39
Уразства за уnotресy	43
Upute za upotrebu 47
Udhirzime pér pörderim 51
Instruktiuni de utilizes 55
Námod na obssluhu 59
Naudiojimo instrukcija 63
Bruksanvisning	67
Manual del Usuario y del Instalador 71
Notice d'utilisation 75
Gebruiksaanwijzing	80

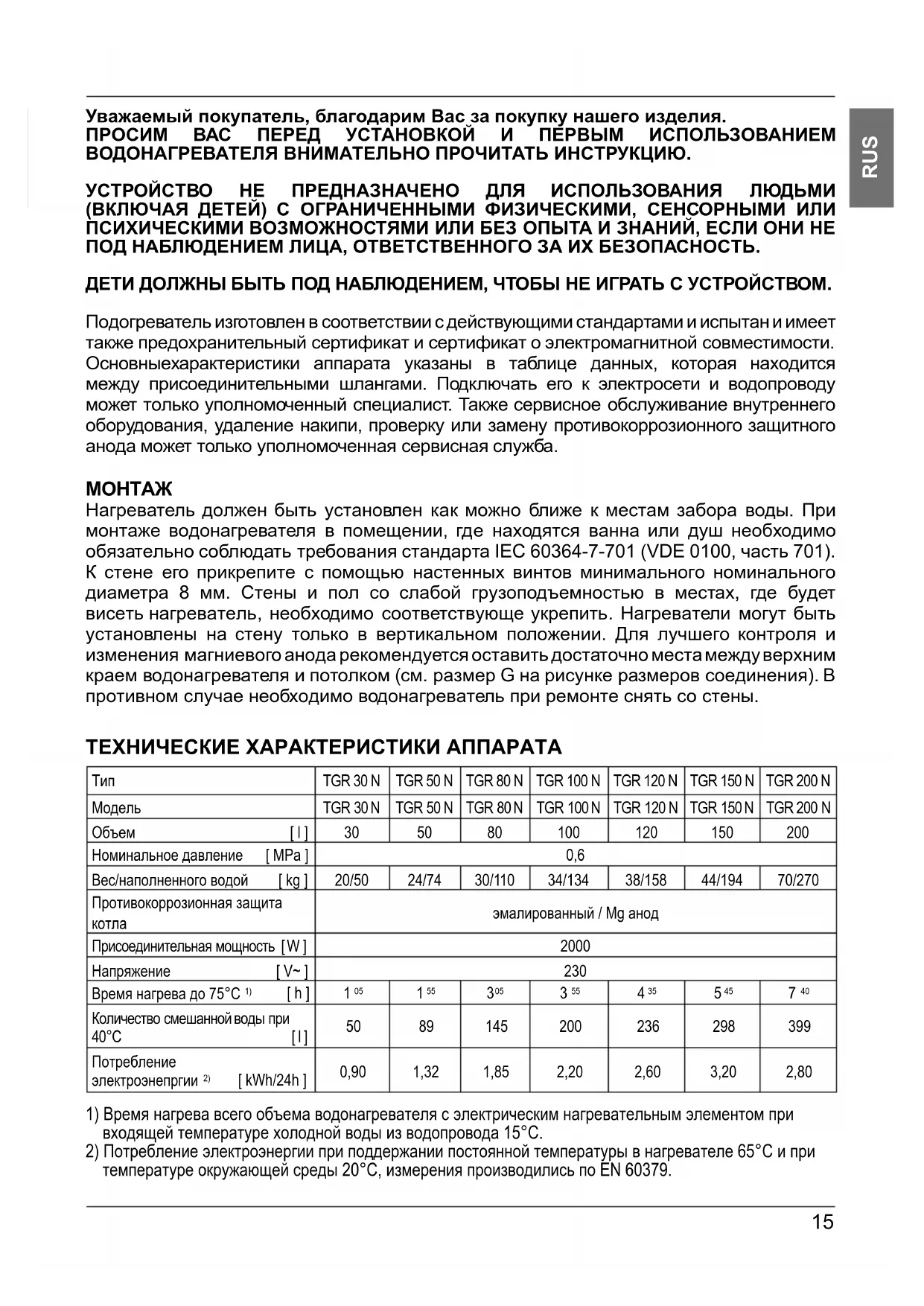

Уважаемый покупатель, благодарим вас за покупку нашего изделия.

ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ.

ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ ИЛИ С НЕДОСТАТКОМ ОПЫТА ИЛИ ЗНАНИЙ, ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, КОГДА ОНИ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ ПРОИНСТРУКТИРОВАНЫ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ ПРЕДОТВРАТИТЬ ИГРЫ С УСТРОЙСТВОМ.

Водонагреватель изготовлен в соответствии с действующими стандартами и официально протестирован, на него выданы сертификат безопасности и сертификат электромагнитной совместимости. Его основные технические характеристики указаны на табличке, наклеенной между патрубками подключения. Подключение водонагревателя к водопроводной и электрической сети должен выполнять только квалифицированный специалист. Вмешательство в его внутреннюю часть для ремонта, удаления накипи, проверки или замены антикоррозионного магниевого анода может выполнять только авторизованная сервисная служба.

УСТАНОВКА

Устанавливайте водонагреватель как можно ближе к точкам водоразбора. Если вы устанавливаете водонагреватель в помещении, где находится ванна или душ, необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Закрепите его на стене с помощью двух настенных винтов номинальным диаметром не менее 8 мм. Стену с плохой несущей способностью необходимо соответствующим образом усилить в местах крепления. Водонагреватель можно крепить на стену только в вертикальном положении. Для облегчения контроля и замены магниевого анода рекомендуем оставить достаточно места между верхом водонагревателя и потолком (см. размер G на схеме - Присоединительные и монтажные размеры). В противном случае при сервисном обслуживании потребуется демонтировать водонагреватель со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Tip TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Prostornina [I]	30 50 80 100	120 150 200
Nazivni tlak [MPa]	0,6
Masa / napoljen z vodo [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozija zaščita kotla	Emajilirano / Mg anoda
Prikljena moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Količina mešane vode pri 40°C [I]	50 89 1	45 200 236	298 399
Energijska poraba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя электрическим нагревателем при входной температуре холодной воды из водопровода 15°C. 2) Потребление энергии при поддержании постоянной температуры воды в водонагревателе 65°C и температуре окружающей среды 20°C, измерено по EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

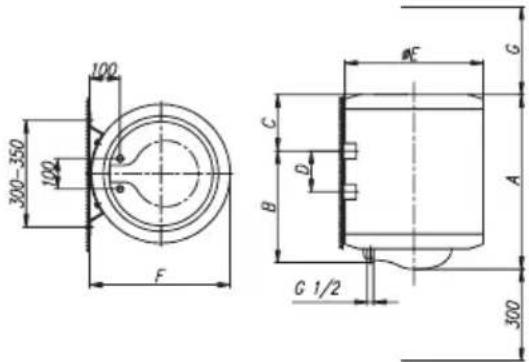

Присоединительные и монтажные размеры водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Вход и выход воды на патрубках водонагревателя обозначены цветом. Вход холодной воды обозначен синим, выход горячей воды - красным.

Грелинк можно подключить к водопроводной сети двумя способами. Закрытая, напорная система подключения позволяет отбирать воду в нескольких точках водоразбора, открытая, безнапорная система допускает только одну точку водоразбора. В зависимости от выбранной системы подключения необходимо приобрести соответствующие смесители.

При открытой, безнапорной системе перед водонагревателем необходимо установить обратный клапан, который предотвращает вытекание воды из бака в случае отсутствия воды в сети. При такой системе подключения необходимо использовать проточный смеситель. В водонагревателе при нагреве объем воды увеличивается, что вызывает капание из излива смесителя. Сильным затягиванием рукоятки смесителя капание воды предотвратить нельзя, можно только повредить смеситель.

При закрытой, напорной системе подключения в точках водоразбора необходимо использовать напорные смесители. На подводящей трубе для безопасности эксплуатации обязательно необходимо установить предохранительный клапан или предохранительную группу, которая предотвращает повышение давления в баке более чем на 0,1 МПа сверх номинального. Выпускное отверстие предохранительного клапана должно иметь выход в атмосферу.

При нагреве воды в водонагревателе давление воды в баке повышается до предела, установленного в предохранительном клапане. Поскольку возврат воды в водопроводную сеть предотвращен, возможно капание воды из выпускного отверстия предохранительного клапана. Капающую воду можно отвести в канализацию через улавливающую насадку, которую устанавливают под предохранительным клапаном. Отводная труба, установленная под выпуском предохранительного клапана, должна быть направлена вертикально вниз и находиться в месте, где не бывает замерзания.

В случае, если из-за неправильно выполненного монтажа у вас нет возможности отвести капающую воду из предохранительного клапана в канализацию, можно избежать капания, установив расширительный бак объемом 3 л на подводящей трубе водонагревателя.

Для правильной работы предохранительного клапана вы должны периодически проводить проверки. При проверке необходимо перемещением рычага или отворачиванием гайки клапана (в зависимости от типа клапана) открыть выпуск из предохранительного клапана. При этом через выпускное отверстие клапана должна потечь вода, что является признаком исправности клапана.

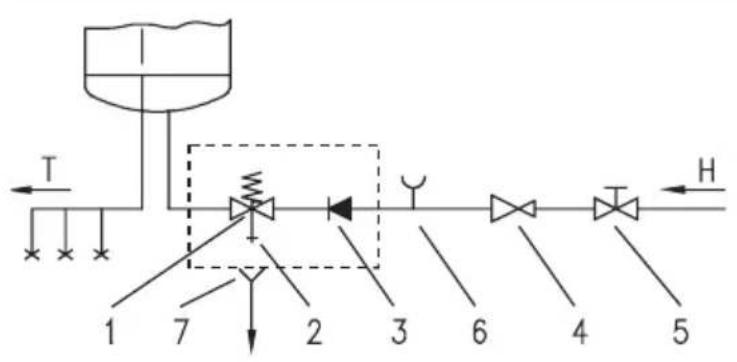

Закрытая (напорная) система

Открытая (безнапорная) система

Легенда:

1 - Предохранительный клапан 6 - Испытательный штуцер 2 - Испытательный клапан 7 - Воронка с подключением к канализации 3 - Обратный клапан 4 - Редукционный клапан давления H - Холодная вода 5 - Запорный клапан T - Горячая вода

Между водонагревателем и предохранительным клапаном нельзя устанавливать запорный клапан, так как это сделает невозможной работу предохранительного клапана.

Водонагреватель можно подключить к домашней водопроводной сети без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление в сети превышает 0,5 МПа (5 бар), необходимо обязательно установить редукционный клапан.

Перед электрическим подключением водонагреватель необходимо обязательно сначала наполнить водой. При первом наполнении откройте кран горячей воды на смесителе. Водонагреватель наполнен, когда вода потечет через излив смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электрической сети необходимо установить в нагреватель соединительный шнур минимальным сечением не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Для этого необходимо отвинтить защитную крышку с нагревателя.

При монтаже соединительного кабеля необходимо также подключить провода контрольной лампы к предназначенным для этого клеммам на термостате, которые обозначены цифрами 1 и 2 или буквами A и B в альтернативном исполнении термостата.

Подключение нагревателя к электрической сети должно осуществляться в соответствии со стандартами на электрические установки. Между водонагревателем и стационарной установкой должно быть установлено устройство для отключения всех полюсов от электрической сети в соответствии с национальными правилами устройства электроустановок.

Легенда:

1 - Термостат и двухполюсный тепловой предохранитель 2 - Нагревательный элемент 3 - Клеммная колодка 4 - Контрольная лампа

L - Фазный проводник N - Нейтральный проводник - Защитный проводник

Схема электрических соединений

ВНИМАНИЕ: Перед любым вмешательством во внутренние части нагревателя обязательно отключите его от электрической сети!

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети нагреватель готов к использованию.

Поворотом ручки на термостате, расположенной на передней стороне защитной крышки, вы выбираете желаемую температуру воды от 25°C до 75°C. Рекомендуется устанавливать ручку в положение "eco". Такая настройка является наиболее экономичной; при ней температура воды будет около 55°C, образование накипи и тепловые потери будут меньше, чем при настройках на более высокую температуру. Работа электрического нагревателя показывается контрольной лампой. Нагреватель имеет на передней стороне биметаллический термометр, который отклоняется по часовой стрелке, когда в нем присутствует горячая вода. Если вы не планируете использовать нагреватель в течение длительного времени, защитите его содержимое от замерзания, не отключая электричество, а ручку термостата установите в положение "*". При этой настройке нагреватель будет поддерживать температуру воды примерно на 10°C. Если вы отключите нагреватель от электрической сети, при опасности замерзания необходимо слить из него воду. Вода из нагревателя сливается через подводящую трубу нагревателя. Для этой цели рекомендуется при установке между предохранительным клапаном и подводящей трубой установить специальный фитинг (тройник) или сливной клапан. Нагреватель можно также опорожнить непосредственно через предохранительный клапан, переместив рычаг или повернув поворотную крышку в положение, как при проверке работы. Перед опорожнением необходимо отключить нагреватель от электрической сети, а затем открыть кран горячей воды на подключенном смесителе. После слива воды через подводящую трубу в нагревателе остается небольшое количество воды, которое вытекает через отверстие фланца нагревательного элемента при его удалении.

Внешнюю поверхность нагревателя очищайте слабым раствором стирального порошка. Не используйте растворители и грубые чистящие средства.

При регулярном техническом обслуживании вы обеспечите безупречную работу и долгий срок службы водонагревателя. Гарантия на котел действительна только при условии проведения предписанных регулярных проверок износа защитного анода. Период между отдельными регулярными проверками не должен превышать 36 месяцев. Проверки должны проводиться уполномоченным сервисным специалистом, который фиксирует проверку в гарантийном талоне изделия. При проверке он оценивает износ антикоррозионного защитного анода и при необходимости очищает накипь, которая в зависимости от качества, количества и температуры потребляемой воды накапливается внутри водонагревателя. Сервисная служба после проверки водонагревателя, исходя из выявленного состояния, также порекомендует дату следующего контроля.

Просим вас не ремонтировать возможные неисправности водонагревателя самостоятельно, а сообщать о них в ближайшую авторизованную сервисную службу.

Уважаемый покупатель, благодарим вас за покупку нашего продукта.

ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРИЧЕСКОГО ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТУ ИНСТРУКЦИЮ.

ЭТОТ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ С НЕДОСТАТКОМ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПРОИНСТРУКТИРОВАНЫ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ ПРИБОРА ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С ПРИБОРОМ.

Этот водонагреватель изготовлен в соответствии с соответствующими стандартами и прошел испытания соответствующими органами, что подтверждается сертификатом безопасности и сертификатом электромагнитной совместимости. Технические характеристики изделия указаны на этикетке, прикрепленной между входным и выходным патрубками. Установка должна выполняться квалифицированным персоналом. Все ремонтные и профилактические работы внутри водонагревателя, например удаление накипи или осмотр/замена защитного антикоррозионного анода, должны выполняться авторизованным поставщиком услуг по техническому обслуживанию.

ВСТРАИВАНИЕ

Водонагреватель должен быть встроен как можно ближе к точкам водоразбора. При установке водонагревателя в помещении с ванной или душем учитывайте требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Его необходимо закрепить на стене с помощью подходящих анкерных болтов диаметром не менее 8 мм. Стена со слабой несущей способностью в месте установки водонагревателя должна быть соответствующим образом усилена. Водонагреватель можно закреплять на стене только вертикально. Рекомендуем, чтобы расстояние между водонагревателем и потолком было достаточным для простой замены магниевого анода (см. размер G на монтажном чертеже), чтобы избежать лишнего демонтажа нагревателя при сервисном обслуживании.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Type TGR 30 N TGR 50 N TGR 80 N	TGR 100 NTGR 120 NTGR 150 NTGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100	NTGR 120 NTGR 150 N			TGR 200 N
Volume [I]	30 50 80 100	120 150 200
Rated pressure [MPa]	0,6
Weight / Filled with water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Anti-corrosion protection of tank	Enameled / Mg Anode
Connected power [W]	2000
Voltage [V~]	230
Heating time to 75°C 1) [h]	105	155	305	355	435	545	740
Quantity of mixed water at 40°C [I]	50	89	145	200	236	298	399
Energy consumption 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя с помощью электрического погружного нагревателя при входной температуре холодной воды из водопровода 15 °C. 2) Расход энергии для поддержания стабильной температуры воды в водонагревателе 65 °C при температуре окружающей среды 20 °C, измеренный в соответствии с EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Габаритные и установочные размеры водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Патрубки водонагревателя для входящей и выходящей воды имеют цветовую маркировку. Патрубок для подачи холодной воды окрашен в синий цвет, а патрубок для горячей воды — в красный.

Водонагреватель может быть подключен к водопроводу двумя способами. Закрытая система с давлением позволяет использовать несколько точек водоразбора, в то время как открытая гравитационная система позволяет использовать только одну точку водоразбора. Смесители также должны быть приобретены в соответствии с выбранным способом установки.

Открытая гравитационная система требует установки обратного клапана для предотвращения слива воды из бака в случае прекращения подачи воды или ее отключения. Этот способ установки требует использования проточного смесителя. Так как при нагреве вода расширяется, это вызывает подтекание смесителя. Подтекание нельзя устранить более сильным затягиванием; наоборот, затягивание может только повредить смеситель.

Закрытая система с давлением требует использования смесителей, рассчитанных на давление. По соображениям безопасности на подающей трубе должен быть установлен предохранительный обратный клапан или клапан класса безопасности, предотвращающий превышение давления в баке более чем на 0,1 МПа от номинального. Выходное отверстие предохранительного клапана должно быть оборудовано выпуском в атмосферу.

Нагрев воды в водонагревателе вызывает повышение давления в баке до уровня, установленного предохранительным клапаном. Поскольку вода не может вернуться в водопроводную систему, это может привести к подтеканию из выпускного отверстия предохранительного клапана. Капли можно отвести в дренаж, установив сборное устройство непосредственно под предохранительным клапаном. Дренаж, установленный под выпускным отверстием предохранительного клапана, должен быть направлен вертикально вниз и находиться в месте, защищенном от замерзания.

Если существующая сантехника не позволяет отвести капающую воду из предохранительного обратного клапана в дренаж, можно избежать подтекания, установив расширительный бак объемом 3 литра на впускной трубе водонагревателя.

Для обеспечения правильной работы предохранительного клапана пользователь должен периодически проверять его. Для проверки клапана следует открыть выпускное отверстие предохранительного обратного клапана, повернув рукоятку или открутив гайку клапана (в зависимости от типа клапана). Клапан работает правильно, если при открытом выпускном отверстии из сопла выходит вода.

Обозначения:

1 - Предохранительный клапан 6 - Контрольный штуцер 2 - Испытательный клапан 7 - Воронка с выпускным соединением 3 - Обратный клапан 4 - Редукционный клапан H - Холодная вода 5 - Запорный клапан T - Горячая вода

Между водонагревателем и предохранительным обратным клапаном не должен устанавливаться запорный вентиль, так как это препятствовало бы работе предохранительного обратного клапана.

Водонагреватель может быть подключен к водопроводной сети дома без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), необходимо установить редукционный клапан. Перед электрическим подключением водонагреватель обязательно должен быть заполнен водой. При первом заполнении кран горячей воды на смесителе должен быть открыт. Когда водонагреватель заполнен водой, вода начинает вытекать из выпускной трубы смесителя.

ПОДКЛЮЧЕНИЕ ВОДОНАГРЕВАТЕЛЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к сети электропитания установите в водонагревателе шнур питания с минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²). Для этого необходимо снять защитную крышку с водонагревателя.

Подключение водонагревателя к электрической сети должно выполняться в соответствии со стандартами на электроустановки. Установите разъединитель (отключающий все полюса от сети питания) между водонагревателем и стационарным электрическим соединением в соответствии с национальными нормами.

Обозначения:

1 - Термостат и биполярный тепловой предохранитель 2 - Электронагреватель 3 - Клеммная колодка 4 - Индикаторная лампа

L - Фазный провод

N - Нейтральный провод

• Заземляющий провод

Электрическая установка

ВНИМАНИЕ: Перед каждым доступом внутрь водонагревателя его обязательно необходимо отключить от электрической сети!

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

Водонагреватель готов к использованию после подключения к водопроводу и электросети. Поворачивая ручку термостата, можно установить температуру воды в диапазоне от 25 до 75 °C. Рекомендуется устанавливать ручку в положение «эко», что обеспечивает наиболее экономичную работу водонагревателя. При этом температура воды поддерживается на уровне 55 °C, а также снижается образование накипи и тепловые потери по сравнению с более высокими температурами.

Световой индикатор показывает работу нагревательного элемента. На корпусе водонагревателя установлен биметаллический термометр, стрелка которого указывает по часовой стрелке (вправо), когда в водонагревателе есть горячая вода. Если водонагреватель не используется в течение длительного времени, его следует защитить от замерзания, установив температуру на **. Не отключайте питание. Таким образом, температура воды поддерживается на уровне около 10 °C. Если вы решите отключить питание, водонагреватель следует полностью слить до наступления заморозков. Вода сливается из нагревателя через входную трубу. Для этого между предохранительным клапаном и входной трубой нагревателя должен быть установлен специальный фитинг (тройник) или сливной кран. Нагреватель можно опорожнить непосредственно через предохранительный клапан, повернув рукоятку или вращающуюся крышку клапана в то же положение, что и для проверки работы. Перед сливом убедитесь, что нагреватель отключен от электросети, откройте горячую воду на подключенном смесителе. После слива через входную трубу в водонагревателе остается немного воды. Оставшаяся вода будет удалена после снятия фланца нагревательного элемента через отверстие фланца. Наружные части водонагревателя можно очищать мягким моющим раствором. Не используйте растворители и абразивные материалы.

Регулярные профилактические осмотры обеспечивают безотказную работу и долгий срок службы вашего нагревателя. Первый такой осмотр должен быть проведен авторизованным сервисным центром примерно через два года после установки, чтобы проверить износ защитного антикоррозионного анода и удалить накипь и отложения по мере необходимости. Накипь и отложения на стенках бака и нагревательном элементе являются результатом качества, количества и температуры воды, протекающей через водонагреватель. Сервисный центр также должен выдать отчет о состоянии и рекомендовать примерную дату следующего осмотра.

Никогда не пытайтесь самостоятельно устранять возможные неисправности водонагревателя, а сообщайте о них в ближайшую авторизованную сервисную мастерскую.

Уважаемый покупатель, благодарим вас за приобретение нашего продукта. ПРОСИМ ВАС ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИИ ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ.

ЭТОТ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ ПРИ ОТСУТСТВИИ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПРОИНСТРУКТИРОВАНЫ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ ПРИБОРА ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ УБЕДИТЬСЯ, ЧТО ОНИ НЕ ИГРАЮТ С ПРИБОРОМ.

Водонагреватель изготовлен в соответствии с действующими нормами. Прибор прошел надлежащую проверку и снабжен сертификатом безопасности и сертификатом электромагнитной совместимости. Его основные технические характеристики указаны на заводской табличке, которая приклеена между двумя патрубками. Подключение водонагревателя к водопроводу и электросети должен выполнять только квалифицированный специалист. Вмешательство во внутренние части прибора для ремонта, удаления накипи, проверки или замены анода антикоррозионной защиты должен выполнять только уполномоченный сервисный центр.

УСТАНОВКА

Устанавливайте водонагреватель как можно ближе к точке водоразбора. При монтаже водонагревателя в помещении, где находятся ванна или душ, необходимо соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Прибор крепится к стене с помощью двух анкерных болтов диаметром не менее 8 мм. Закрепите водонагреватель на стене с помощью анкерных болтов. Если стена имеет слабую несущую способность, в месте крепления необходимо усилить ее. Водонагреватель можно устанавливать только вертикально. Для облегчения контроля и замены магниевого анода оставьте достаточно места между верхней частью водонагревателя и потолком (см. размер G на схеме установки). Если это не учесть, при обслуживании водонагреватель придется снимать со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Typ TGR 30 N TGR 50 N TGR 80 N	TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Volumen [I]	30 50 80 100	120 150 200
Nenndruck [MPa]	0,6
Gewicht / gefüllt mit Wasser [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Korrosionsschutz des Behalters	Emailiert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Auschlußspannung [V~]	230
Aufwärmungszeit bis 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Mischwassermenge bei 40°C [I]	50 89 145 200	236 298 399
Bereitschaftsstromverbrauch 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Эти значения действительны для смешивания воды из водопровода температурой около 15°C с горячей водой из водонагревателя при температуре воды 65°C. 2) Измерено при температуре воды 65°C (согласно EN 60379).

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N 10	090	865 205	454 461	260
TGR 150 N 13	0305	1065 220	- 454	461 260
TGR 200 N 15	1514	1050 444	800 500	507 260

G

Установочные размеры [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Подключение к водопроводу должно выполняться в соответствии с DIN 1988. Подающая и отводящая линии обозначены цветом на патрубках водонагревателя. Подача холодной воды обозначена синим цветом, отвод горячей воды — красным. Водонагреватель можно подключить к водопроводной сети двумя способами. Закрытая напорная система подключения позволяет использовать несколько точек водоразбора, а открытая безнапорная система допускает только одну точку водоразбора. В зависимости от выбранной системы подключения необходимо приобрести соответствующие смесители.

В открытой безнапорной системе перед водонагревателем необходимо установить обратный клапан, который предотвращает вытекание воды из бойлера, когда в водопроводной сети нет воды. При такой системе подключения необходимо использовать смеситель с раздельной подачей воды. При нагревании объем воды увеличивается, что приводит к капанию из выпускной трубы смесителя. Когда заданная температура воды достигнута, капание прекращается. Сильное затягивание рукоятки смесителя не предотвратит капание воды, а только испортит смеситель. В закрытой напорной системе подключения необходимо использовать напорные смесители в точке водоразбора. Для безопасной эксплуатации обязательно установите на подводящей трубе сертифицированный предохранительный клапан или предохранительную группу, которая предотвращает повышение давления в бойлере более чем на 0,1 МПа сверх номинального. Выпускное отверстие предохранительного клапана должно быть соединено с атмосферой.

Для обеспечения правильной работы предохранительного клапана необходимо периодически проводить проверки. Поскольку обратный поток воды в водопроводную сеть предотвращен, возможно капание воды из выпускного отверстия предохранительного клапана. Капающую воду можно отвести в слив через насадку, установленную под предохранительным клапаном. Сливная труба, устанавливаемая под выпускным отверстием предохранительного клапана, должна быть направлена вертикально вниз и находиться в незамерзающем месте.

Если из-за неправильно выполненной установки нет возможности отвести капающую воду из обратного клапана в слив, можно избежать капания, установив расширительный бак объемом 31 литр на подводящей трубе водонагревателя. Предохранительный клапан необходимо регулярно приводить в действие для удаления известковых отложений и проверки, что он не заблокирован.

Напорная система

Проточная система

Обозначения:

1	-	Sicherheitsventil	6	-	Testa
2	- Testventil	7 - Trichter mit dem Anschluß
3	- Sperrventil	an den Ablauf
4	- Reduzierdruckventil	H - Kaltwasser
5	-	Sperrventil	T	-	W

Между водонагревателем и предохранительным клапаном нельзя устанавливать запорный вентиль, так как это препятствует работе предохранительного клапана.

Водонагреватель можно подключать к водопроводной сети без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), необходимо обязательно установить редукционный клапан. Перед электрическим подключением необходимо обязательно заполнить водонагреватель водой. При первом заполнении откройте кран горячей воды на смесителе.

Водонагреватель заполнен, когда вода начинает течь из выпускной трубы смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электрической цепи в водонагреватель необходимо установить соединительный кабель с минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²). Для этого необходимо снять защитную крышку с водонагревателя.

Подключение водонагревателя к электрической сети должно соответствовать нормам электромонтажа. Между водонагревателем и стационарной установкой должно быть установлено устройство для отключения всех полюсов от сети в соответствии с национальными правилами установки.

На корпусе водонагревателя установлен биметаллический термометр, стрелка которого движется от 0 по часовой стрелке, когда в водонагревателе есть вода.

Обозначения:

1 - Термостат с двухполюсным тепловым предохранителем; 2 - Нагревательный элемент; 3 - Клеммная колодка; 4 - Контрольная лампа

L - фазный провод

N - нейтральный провод

Защитный провод

Схема электрического подключения

ВНИМАНИЕ: Перед любым вмешательством во внутренние части устройства обязательно отключите водонагреватель от электрической сети.

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети водонагреватель готов к использованию. Поворотом ручки термостата, расположенной на передней стороне защитной крышки, вы устанавливаете температуру воды в диапазоне от 25 до 75 °C. Рекомендуем устанавливать ручку в положение «eco». Такая настройка является наиболее экономичной; при этой настройке температура воды будет около 55 °C, образование накипи и теплопотери будут меньше, чем при более высоких температурах.

Работу электрического нагревательного элемента показывает контрольная лампа. Водонагреватели также имеют встроенный термометр на внешней стороне, который показывает температуру воды.

Вода из водонагревателя вытекает через подводящую трубу водонагревателя. Для этой цели целесообразно при монтаже между предохранительным клапаном и подводящей трубой водонагревателя установить специальный фитинг (тройник) или выпускной клапан. Вы также можете опорожнить водонагреватель непосредственно через предохранительный клапан, повернув рычаг или поворотную крышку клапана в положение, как при проверке работоспособности. Перед опорожнением необходимо отключить водонагреватель от электрической сети, а затем открыть кран горячей воды подключенного смесителя. После того как вода вытечет через подводящую трубу, в водонагревателе останется небольшое количество воды, которая вытечет через отверстие нагревательного фланца, если его снять.

Если вы не планируете использовать водонагреватель в течение длительного времени, защитите его содержимое от замерзания. Для этого не отключайте электропитание, а установите режим *'. В этом режиме водонагреватель будет поддерживать температуру воды около 10°C. Если вы отключите водонагреватель от электросети, вам необходимо слить воду из-за риска замерзания. Внешнюю поверхность водонагревателя очищайте мягким раствором моющего средства. Не используйте растворители и агрессивные чистящие средства. Регулярное техническое обслуживание обеспечит бесперебойную работу и длительный срок службы водонагревателя. Первую проверку должен провести уполномоченный сервисный центр примерно через два года после подключения. При проверке он определит степень износа антикоррозионного защитного анода и при необходимости удалит накипь, которая накопилась внутри водонагревателя в зависимости от качества, количества и температуры потребляемой воды. Сервисная служба также предложит дату следующей проверки на основе выявленной ситуации.

Просим вас не пытаться самостоятельно устранять возможные неисправности водонагревателя, а обращаться в ближайший уполномоченный сервисный центр.

Уважаемый покупатель, благодарим вас за покупку нашего изделия. Просим вас перед установкой и первым использованием водонагревателя внимательно прочитать инструкцию.

Устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, а также лицами без опыта и знаний, если они не находятся под надзором лица, ответственного за их безопасность.

Дети должны находиться под надзором, чтобы они не играли с устройством.

Водонагреватель изготовлен в соответствии с действующими стандартами, прошел испытания и имеет предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики прибора указаны в таблице данных, которая находится в приложении и на шильдике. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену антикоррозионного защитного анода может выполнять только уполномоченная сервисная служба.

МОНТАЖ

Нагреватель должен быть установлен как можно ближе к местам забора воды. При монтаже водонагревателя в помещениях, где находятся ванна или душ, необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). К стене его прикрепите с помощью настенных винтов минимально номинального диаметра 8 мм. Стена и пол со слабой грузонесущей способностью в местах, где будет висеть нагреватель, необходимо соответствующим образом укрепить. Нагреватель может быть установлен на стену только в вертикальном положении. Для лучшего контроля изменения магниевого анода рекомендуется оставить достаточно места между верхним краем водонагревателя и потолком (см. размер G на рисунке размеров соединений). В противном случае необходимо водонагреватель прикрепить к стене.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Модень	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Оьем [I]	30	50	80	100	120	150	200
Номиналовские [MPa]	0,6
Вес/hаллен horo воро [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Прotивокорpoэноная зашита котla	эмалирobань / Мг санов
Приссанты мошност [W]	2000
Наряжени [V~]	230
Вреварва до 75°C [h]	1°55	1°55	3°55	3°55	4°35	5°45	7°40
Колучесво сменhamов воры при 40°C [I]	50	89	145	200	236	298	399
ПOTравлие электоизни рinn [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя электрическим нагревательным элементом при входной температуре холодной воды из водопровода 15°C 2) Потери электроэнергии при поддержании постоянной температуры в нагревателе 65°C при температуре окружающей среды 20°C, измерения производились по EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Присоединительные и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод или отвод воды обозначены разным цветом: синий — холодная вода, красный — горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая аккумуляторная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система — только в одном месте. Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения.

В открытой проточной системе необходимо перед нагревателем установить противовозвратный клапан, который предотвращает утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточные смесители. В нагревателе увеличивается объем воды из-за нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя.

В закрытой аккумуляторной системе подключения в местах забора воды необходимо использовать аккумуляторные смесители. На подводящую трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или предохранительную группу, предохраняющую повышение давления на больше чем 0,1 МПа номинального. Выпускное отверстие на предохранительном клапане должно обязательно иметь выход к атмосферному давлению.

При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из отводного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпускным предохранительным вентилем, должна быть помещена в направлении вниз или в незамерзающую среду.

В случае, если невозможно вследствие несоответствующего монтажа воду, которая капает, провести из возвратного предохранительного клапана в отток, вы можете избежать капания воды с установкой расширительного сосуда объёмом 3 л на выпускной трубе водонагревателя.

Для выполнения работ предохранительного клапана должны сами проводить периодические контроли. При проверке необходимо перемещением ручки для открывания клапана (в зависимости от типа клапана) открыть выпуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна протечь вода, это значит, что клапан работает безупречно.

Закрытая (накопительная) система

Открытая (проточная) система

Легенда:

1 - Предохранительный клапан

6 - Испытательная насечка

2 - Испытательный клапан

7 - Воронка с подключением к стоку

3 - Невозвратный клапан

4 - Редукционный клапан давления

Х - Холодная вода

5 - Запорный клапан

Т - Горячая вода

Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом вы сделаете невозможной работу возвратного предохранительного клапана.

Водонагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), то требуется обязательно установить редукционный клапан.

Перед подключением к электросети необходимо обязательно наполнить водонагреватель водой. При первом наполнении откройте кран горячей воды на смесителе. Водонагреватель наполнен, когда вода начнет течь через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо в водонагреватель поместить соединительный шнур минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²) и лишь затем отвинтить защитную крышку.

Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электроустановок. Между водонагревателем и проводкой должна быть встроена установка, обеспечивающая отключение всех полюсов от сети питания в соответствии с национальными правилами.

Легенда:

1 - Термостат и двухполюсный тепловой предохранитель 2 - Нагреватель 3 - Присоединительная скоба 4 - Контрольная лампа

L - Фазовый проводник

N - Нейтральный проводник

- Защитный проводник

Электросхема

ВНИМАНИЕ: перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

ИСПОЛЬЗОВАНИЕ

Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой вы можете установить желаемую температуру от 25°C до 75°C. Рекомендуем вам устанавливать ручку в положение "эко". Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55°C, известковые отложения и тепловые потери будут меньше, чем при установке более высокой температуры.

Индикатором работы электрического нагревателя является контрольная лампочка. В нагревателе имеется биметаллический термометр, который отклоняется вправо в направлении часовой стрелки в том случае, когда в водонагревателе находится горячая вода. Если вы долгое время не собираетесь пользоваться водонагревателем, вы можете защитить его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата установите в положение '*'. В этом положении нагреватель будет поддерживать температуру воды около 10°C . Если вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив сливной патрубок от водопроводной сети. Вода вытекает из водонагревателя через выпускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже между предохранительным клапаном и выпускной трубой водонагревателя отводной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы. Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку подачи воды на смесительном кране. После выпуска воды через выпускную трубу останется в водонагревателе небольшое количество воды, которое вытечет после устранения нагревательного фланца через отверстие нагревательного фланца.

Внешние части водонагревателя чистите слабым раствором стирального средства. Не пользуйтесь растворителями или агрессивными чистящими средствами.

Рекомендуем вам проводить регулярный осмотр водонагревателя, так вы обеспечите его безаварийную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через 2 года после начала работы. Выполнить его должен уполномоченный специалист, который проверит состояние протекторного защитного анода, и по необходимости очистит от известкового налета, накапливающегося на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием вашего водонагревателя сервисная служба после осмотра даст вам рекомендацию о времени следующего осмотра. Состояние протекторного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если вы будете регулярно проверять защитный анод.

Просим вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.

Уважаемый покупатель! Благодарим Вас за доверие, которое Вы нам оказали, купив наш продукт.

ПРОСИМ ВАС ПЕРЕД МОНТАЖОМ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ, ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ ЭЛЕКТРИЧЕСКОГО ВОДОНАГРЕВАТЕЛЯ.

УРЕЂАЈ НИЈЕ НАМИЈЕЊЕН ЗА КОРИШТЕЊЕ ОД СТРАНЕ ОСОБА (УКЉУЧУЈУЋИ ДЈЕЦУ) СА СМАЊЕНИМ ФИЗИЧКИМ, ПСИХИЧКИМ ИЛИ СЕНЗОРНИМ СПОСОБНОСТИМА ИЛИ НЕДОСТАТКОМ ИСКУСТВА И ЗНАЊА, ОСИМ АКО СУ ПОД НАДЗОРОМ ИЛИ СУ ОБУЧЕНИ ЗА КОРИШТЕЊЕ УРЕЂАЈА ОД СТРАНЕ ОСОБЕ ОДГОВОРНЕ ЗА ЊИХОВУ СИГУРНОСТ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С УСТРОЙСТВОМ.

Нагреватель изготовлен в соответствии с действующими стандартами и официально протестирован. На него выданы сертификат безопасности и сертификат электромагнитной совместимости. Основные технические характеристики водонагревателя указаны на заводской табличке, расположенной между патрубками подключения. Подключение водонагревателя к водопроводной и электрической сети должен выполнять только специально обученный специалист. Работы по ремонту внутренних элементов, удалению накипи, а также проверке или замене защитного анода от коррозии должны выполняться только авторизованной сервисной службой.

МОНТАЖ

Устанавливайте водонагреватель как можно ближе к месту потребления. Если вы устанавливаете водонагреватель в помещении с ванной или душем, обязательно учитывайте требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Крепите его к стене двумя винтами с номинальным диаметром не менее 8 мм. Если стена, предназначенная для монтажа водонагревателя, имеет недостаточную несущую способность, ее необходимо соответствующим образом укрепить. Водонагреватель должен крепиться к стене только в вертикальном положении. Для облегчения контроля и замены магниевого анода мы рекомендуем оставить достаточно места между верхом водонагревателя и потолком (см. размер G на схеме монтажных размеров). В противном случае при указанном сервисном обслуживании потребуется демонтировать водонагреватель со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Tip TGR 30 N TGR 50 N TGR 80 N TGR	100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Korisni volumen [I]	30	50	80	100	120	150	200
Nominalni tlak [MPa]	0,6
Masa grijalice/napunjene vodom [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Zastita kotla od korozije	emajilirano / Mg anoda
Snaga elektricnog grijača [W]	2000
Prikljuci napon [V~]	230
Vrijeme zagrijavanja do 75°C 1) [h]	105	155	305	355	435	545	740
Količina miješane vode pri 40°C [I]	50	89	145	200	236	298	399
Energetski gubici 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя электрическим нагревателем при входной температуре холодной воды из водопровода 15°C 2) Потери энергии при поддержании постоянной температуры воды в водонагревателе 65°C и температуре окружающей среды 20°C, измерено по EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

Подключение и монтажные размеры водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Подвод и отвод воды на трубах бойлера обозначены цветом. Подвод холодной воды обозначен синим цветом, а отвод горячей воды — красным.

Бойлер можно подключить к водопроводной сети двумя способами. Закрытая, напорная система подключения обеспечивает подачу воды к нескольким точкам водоразбора, а безнапорная система достаточна только для одной точки водоразбора. Выбор смесителя зависит от выбранной системы подключения.

Для открытой, безнапорной системы перед нагревателем необходимо установить обратный клапан, который предотвращает вытекание воды из котла, если в сети пропадет вода. При такой системе подключения необходимо использовать проточный смеситель. В бойлере из-за нагрева объем воды увеличивается, что вызывает капание воды из трубки смесителя. Капание воды нельзя предотвратить сильным затягиванием ручки на смесителе; таким образом можно только повредить смеситель. При закрытой, напорной системе подключения необходимо использовать напорные смесители на сливных местах. На подводящую трубу для безопасной работы необходимо установить предохранительный клапан или предохранительную группу, которая предотвращает повышение давления в котле более чем на 0,1 МПа сверх номинального. Выпускное отверстие предохранительного клапана обязательно должно иметь выход на атмосферное давление.

При нагреве воды в бойлере давление воды в котле повышается до предела, установленного на предохранительном клапане. Поскольку возврат воды в водопроводную сеть предотвращен, возможно капание воды из сливного отверстия предохранительного клапана. Капающую воду можно отвести в слив через приемную воронку, которую устанавливают под предохранительным клапаном. Сливная труба, расположенная под выпуском предохранительного клапана, должна быть установлена с уклоном вниз в месте, где не происходит замерзания.

В случае, если из-за неправильно выполненной установки у вас нет возможности отвести воду, капающую из обратного предохранительного клапана, в слив, капание можно устранить установкой расширительного бачка объемом 3 л на подводящую трубу нагревателя.

Для правильной работы предохранительного клапана вы должны периодически проводить проверки. При проверке необходимо, перемещая ручку или откручивая гайку клапана (в зависимости от типа клапана), открыть выпуск из обратного предохранительного клапана. При этом через сопло клапана для выпуска должна потечь вода, что является признаком того, что клапан исправен.

Закрытая (напорная) система

Открытая (проточная) система

Легенда:

1 - Предохранительный клапан 6 - Испытательный штуцер 2 - Испытательный клапан 3 - Обратный клапан 4 - Редукционный клапан давления H - Холодная вода 5 - Запорный клапан T - Горячая вода

7 - Кисть с подключением к выпуску

ВНИМАНИЕ!

Между прибором и обратным предохранительным клапаном нельзя устанавливать запорный клапан, так как мы бы этим сделали невозможным действие первого.

Нагреватель можно подключать к домашней водопроводной сети без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), необходимо обязательно установить редукционный клапан.

Бойлер необходимо обязательно наполнить водой перед подключением к электрической сети. При первом наполнении откройте кран с горячей водой на смесителе. Бойлер наполнен, когда вода потечет через трубу смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Сначала с распакованного нагревателя отверткой снимаем защитную крышку с его корпуса.

Перед подключением к электрической сети необходимо установить в нагревательный прибор соединительный шнур минимального сечения не менее 1,5 мм² (H05VV-F 3G 1,5 мм²).

Подключение нагревателя к электрической сети должно выполняться в соответствии с действующими стандартами на электроустановки. Между прибором для нагрева воды и стационарной проводкой должно быть установлено устройство, отключающее все полюса от питающей сети, в соответствии с национальными правилами устройства электроустановок.

Легенда:

1 - Термостат и двухполюсный тепловой предохранитель 2 - Нагревательный элемент 3 - Клеммная колодка 4 - Сигнальная лампа

L - Фазный провод N - Нейтральный провод - Защитный провод

Электрическая схема подключения

ВНИМАНИЕ! Перед каждым вмешательством во внутренности обогревателя обязательно отключите его от электрической сети.

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети водонагреватель готов к использованию. Поворотом ручки термостата, расположенной на передней стороне защитной крышки, вы выбираете желаемую температуру воды от 25°C до 75°C. Рекомендуем устанавливать ручку в положение "eco" - это наиболее экономичный режим: температура воды составляет примерно 55°C, а образование накипи и потери тепла меньше, чем при более высоких температурах.

Работа электрического нагревателя отображается контрольной лампой. Нагревательный прибор имеет по периметру биметаллический термометр, который при наличии горячей воды в приборе отклоняется по часовой стрелке вправо. Если вы не планируете использовать водонагреватель в течение длительного времени, защитите его от замерзания, не отключая электричество, и установите ручку термостата в положение "*". В этом положении водонагреватель поддерживает температуру воды примерно 10°C. Если вы хотите отключить водонагреватель от электрической сети, необходимо слить из него воду, так как существует опасность замерзания.

Вода из водонагревателя сливается через подводящую трубу водонагревателя. Для этой цели при установке рекомендуется между предохранительным клапаном и подводящей трубой водонагревателя установить специальный фитинг (тройник) или сливной клапан. Водонагреватель также можно опорожнить непосредственно через предохранительный клапан, переместив ручку или поворотную крышку клапана в положение, как при проверке его работы. Перед сливом воды необходимо отключить водонагреватель от электрической сети, а затем открыть кран горячей воды на подключенном смесителе. После слива воды через подводящую трубу в водонагревателе останется небольшое количество воды, которое при снятии нагревательного элемента вытечет через отверстие для нагревательного элемента.

Внешнюю часть бойлера очищайте слабым раствором стирального порошка. Не используйте абразивные чистящие средства.

Регулярным техническим обслуживанием вы обеспечиваете безупречную работу и длительный срок службы водонагревателя. Гарантия в случае поломки действует при условии проведения регулярных проверок износа защитного анода. Период между проверками не должен превышать 36 месяцев. Проверки должен выполнять авторизованный сервисный специалист, который фиксирует проверку в гарантийном талоне изделия. При проверке необходимо оценить износ защитного анода от коррозии и при необходимости удалить накипь, которая накапливается внутри водонагревателя в зависимости от качества, количества и температуры потребляемой воды. Сервисная служба рекомендует дату следующей проверки в зависимости от состояния водонагревателя.

ВНИМАНИЕ!

Не пытайтесь самостоятельно устранять неисправности нагревателя, обратитесь за профессиональной помощью в ближайший авторизованный сервисный центр.

Уважаемый покупатель, благодарим вас за доверие, которое вы оказали, приобретя наш продукт!

ПРОСИМ ВАС, ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ НАШИ ИНСТРУКЦИИ.

Данный прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также лицами без опыта и знаний, если только они не находятся под надзором или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С ПРИБОРОМ.

Прибор изготовлен в соответствии с действующими стандартами и официально испытан, на него выданы сертификат безопасности и сертификат электромагнитной совместимости. Его основные технические характеристики указаны на заводской табличке, которая расположена рядом с соединительными клеммами прибора. Подключение водонагревателя к электрической сети или водопроводу может выполнять только квалифицированный специалист. Установка внутрь прибора для ремонта, удаления накипи или проверки и замены антикоррозионного защитного анода может выполняться только авторизованной сервисной службой.

УСТАНОВКА

Прибор устанавливайте на прочное место. Если вы устанавливаете прибор в ванной комнате или душевой, необходимо строго соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). На стене закрепите его с помощью двух винтов с дюбелями, с номинальным диаметром не менее 8 мм. Винты и дюбели с соответствующей несущей способностью должны быть подобраны и закреплены в месте установки прибора. Прибор крепите к стене только вертикально. Для облегчения контроля и замены магниевого анода рекомендуется оставить достаточно свободного места между прибором и стеной (см. размер F на схеме подключения). В случае сомнений следует обратиться в сервисную службу для демонтажа прибора со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Тип	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Моden	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Зафатнина [I]	30	50	80	100	120	150	200
Номинален піrtискі [MPa]	0,6
Текина / налочnet с о вody [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Протавкову зашита на кOTелов	Емajларан / Мс[anoDA
Дачина на[eлькешинытгеjawch [W]	2000
Прinksлүчэн наюн [V~]	230
Вре'mе на загва Bene do 75°C¹) [h]	1⁵⁵	1⁵⁵	3⁵⁵	3⁵⁵	4³⁵	5⁴⁵	7⁴⁰
К一步一步тоно на мений вODEпри 40°C [I]	50	89	145	200	236	298	399
Уnotpeba на[eнераaja²) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время на загряване на целокупната зафатнина на греалката со електрична грејачи при влезна температура на студена вода од водовод до 15 °C. 2) Енергетските загуби при одржување на постојаната температура во греалката на 65 °C и при температура на околината 20 °C, мереноспоредно 60379.

	A	B	C	D	E	F
TGR 30 N	468	275	173	-	454	461
TGR 50 N	570	365	185	-	454	461
TGR 80 N	775	565	190	-	454	461
TGR 100 N	935	715	200	-	454	461
TGR 120 N	1090	865	205	-	454	461
TGR 150 N	1305	1065	220	-	454	461
TGR 200 N	1514	1050	444	800	500	507

G

Приклучни димензии на греалката [mm]

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладна вода е означено со сина боја, а одведувањето на топлата вода со црвена боја.

Бојлерот може да го приклучите кон водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви овозможува одзем на вода на повеќе места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно место. Избраната изведба на приклучувањето бара вградување на соодветна батерија за мешање. Отворениот (проточен) систем на приклучување бара вградување на проточна мешана батерија. Задолжително е вградувањето на неповратен вентил, кој што спречува празнењето на котелот назад во водоводната мрежа, во случај на редукција на вода. Поради ширењето на водата при греењето се зголемува волуменот, што предизвикува појава на капки вода на одливната цевка на мешаната батерија. Доколку затегнувањето на вентилот на мешаната батерија нема да ја спречи појавата на капки вода, но може да предизвика расплинување на мешаната батерија.

Затворениот систем на приклучување, на одземните места бара вградување на мешана батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува зголемување на притисокот во котелот за повеќе од 0,1 MPa над номиналниот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферски притисок.

Поради ширењето на водата при греењето, во котелот се зголемува притисокот до онаа граница која ја дозволува сигурносниот вентил. Бидејќи враќањето на водата назад во водоводната мрежа е спречено, може да дојде до појава на капки на вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги одведете во одвод со помош на посебна ливка која ќе ја наместите под сигурносниот вентил. Одводната цевка наместена под излезот на сигурносниот вентил мора да биде наместена во насока право надолу и во место каде што не замрзнува. Во случај ако правилно изведената инсталација нема можност водата што капе од повратниот безбедносен вентил да ја спроведете во одводот, капењето можете да го изведете ако кај доводната цевка на грејачот вградите експанзионен сад со волумен од 3 л.

За правилно работење на безбедносниот вентил треба самите периодично да вршите контрола. При проверката треба со поместување на рачката или со одвртување на матицата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.

Затворен систем (со притисок)

Отворен систем (прелевен)

Легенда:

1 - Спухосен вентил 2 - Пробен вентил 3 - Неповратен вентил 4 - Редуциращ вентил за притисок 5 - Затворен вентил

6 - Пробна наставка 7 - Одливник со приклучок на одвод H - Лапава T - Топла вода

Помещение ремонта и обратной циркуляции вентиляции не смеет да вращате затворен вентили бъделки со тоа ке го оневозможно денувањето на обратната циркулација на вентилацијата.

Греалката може да се приклучи на водоводна мрежа без редуцирачки вентил, ако притисокот во мрежата е понизок од 0,5 MPa (5 бари). Ако притисокот е поголем од 0,5 MPa (5 бари), задолжително треба да се вгради редуцирачки вентил.

При подключении к электрической сети грелка должна наполниться водой. При первом наполнении откройте кран для горячей воды на батарее для смешивания.

Проверка и наполнение корпуса водой, а также промывка нижней части севка механической батареи.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето во електричната мрежа, треба во греалот да се вгради врвка за приклучување, со минимален пресек од 1,5 мм² (H05VV-F 3G 1,5 мм²). Затоа мора да го извадите пластичниот заштитен капак.

Приключване към електрическата мрежа трябва да се извършва съгласно стандартите за електрически инсталации. Между въвежда на водата и електрическата инсталация трябва да бъде вградена правата за отклучуване на всички полюси на мрежата за напояване в съответствие с националните прописи за инсталиране.

Легенда:

1 - Термостат и дополнителен греен осигурувач 2 - Грејач 3 - Приклучна струја 4 - Контролна ламбика

L - Фазен спроводник N - Неутрален спроводник - Заштитен спроводник

Шема на електрично поврзување

ВНИМАНИЕ: преди секое посягане във вътрешността на мотора, предяката обвързано да изключите от електрическата мрежа.

Устройство и обслуживание

По подключении к электрической сети бойлер готов к употреблению. Со временем, по окончании нагрева термостатом, а также с наружной стороны защитного колпака, вы можете установить желаемую температуру воды между 25 и 75°C. Мы рекомендуем положение конца в положении «эко», поскольку этот режим является наиболее экономичным. Тогда температура воды приблизительно 55°C, и выделение накипи и известковых отложений значительно уменьшается при установке более низкой температуры. Действие бойлера вы можете контролировать с помощью контрольной лампы. На обогревателе имеется встроенный термометр, который помещается в корпус на уровне движения стрелки часов (вправо), поскольку в обогревателе присутствует горячая вода. Когда долгое время не собираетесь использовать бойлер, чтобы не допустить замерзания воды, не отключайте его от электрической сети, просто установите конец термостата в положение «*». В этом случае бойлер будет поддерживать температуру приблизительно 10°C. Если вы отключите бойлер от электрической сети и если существует опасность, что он может замерзнуть, вы должны слить воду.

Вода из обогревателя сливается через сливной кран обогревателя. В этой связи рекомендуется при установке между предохранительным клапаном и сливным краном обогревателя установить специальный тройник (T-образный) или клапан для слива. Обогреватель можно опорожнить непосредственно через предохранительный клапан с помощью рычага, поворачивая малую ручку клапана в положение, как при проверке работы. Перед опорожнением обогреватель должен быть отключен от электрической сети, а затем открыть кран горячей воды на подключенной арматуре для смешивания. После слива воды через сливной кран в обогревателе остается небольшое количество воды, которое вытекает при снятии нагревательных элементов через отверстие для нагревательных элементов.

Наружность бойлера следует чистить мягким раствором моющего средства для посуды. Не используйте абразивные средства или грубые средства для чистки. С помощью регулярного сервисного обслуживания вы можете обеспечить долгий срок службы бойлера и безупречную работу. Защитный анод против коррозии важен только до тех пор, пока вы проводите регулярное сервисное обслуживание для проверки состояния защитного анода. Период между двумя регулярными обслуживаниями не должен превышать 36 месяцев. Обслуживание должно проводить уполномоченный сервисный центр, который при каждом обслуживании будет делать запись в гарантийном листе изделия. Необходимо проверить износ защитного анода и при необходимости удалить накипь, которая собирается внутри бойлера. Одновременно сервисная служба, в зависимости от текущего состояния, определит дату следующего контроля.

Мы просим вас, возможные неисправности нагревателя не пытаться исправить самостоятельно, а для этого обратиться в ближайший уполномоченный сервисный центр.

Уважаемый клиент, мы хотели бы поблагодарить вас за покупку нашего изделия. ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПЕРЕД МОНТАЖОМ И ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКОГО ВОДОНАГРЕВАТЕЛЯ.

Данное устройство не предназначено для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями, либо с недостаточным опытом и знаниями, если только им не было обеспечено наблюдение или инструктаж по использованию этого устройства лицами, ответственными за их безопасность.

Дети должны находиться под присмотром, чтобы обеспечить, что они не будут играть с прибором.

Водонагреватель изготовлен в соответствии с действующими нормами и официально протестирован. Он также оснащен сертификатом безопасности и сертификатом электромагнитной совместимости. Его основные технические характеристики указаны и перечислены на табличке, которая наклеена между патрубками подключения. Водонагреватель может подключать к водопроводной и электрической сети только обученный специалист. Вмешиваться во внутренние части водонагревателя при ремонте, удалении накипи и проверке и замене антикоррозионного защитного анода может только авторизованный сервисный центр.

УСТАНОВКА

Устанавливайте водонагреватель как можно ближе к месту потребления. Если водонагреватель устанавливается в помещении, где находится ванна или душ, необходимо соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Прикрепите бойлер к стене винтами, предназначенными для стены, номинальным диаметром не менее 8 мм. Если вы устанавливаете его на слабую стену, ее необходимо предварительно укрепить. Водонагреватель можно устанавливать на стену только в вертикальном положении. Для простоты проверки и замены магниевого анода мы рекомендуем оставить достаточно места между верхом водонагревателя и потолком (см. размер G на чертеже с размерами подключения). В противном случае при указанном сервисном вмешательстве водонагреватель пришлось бы демонтировать со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Typ TGR 30 N TGR 50 N TGR 80 N TGR	100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Objem [I]	30	50	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozni ochrana	emailováno & Mg anoda
Príkon elektrického ohřivače [W]	2000
Napěti [V~]	230
Třida ochranny	I
Stupeř ochranny	IP 24
Doba ohřevu na teplotu 65°C¹ [h]	0⁵	1³⁵	2³⁵	3¹⁵	3⁵⁰	4⁵⁰	5⁵⁰
Spotřeba energia do 65°C¹ [kWh]	1,81	3,19	5,14	6,53	7,64	9,58	12,78
Množstvi smišené vody při 40°C [I]	50	89	145	200	236	298	399
Tepelné ztráty²) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
Energetická třída	G	G	G	G	G	F	F

1) Значения действительны для смешивания холодной воды из водопровода с температурой 15°C и воды из водонагревателя, которая в нем вся нагрета до 65°C. 2) Измерено при температуре воды 65°C (стандарт EN 60379).

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Монтажные размеры аппарата [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Вход и выход воды на трубопроводе нагревательного элемента обозначены цветом. Вход холодной воды обозначен синим цветом, выход горячей воды — красным цветом. Нагревательный элемент можно подключить к водопроводной сети двумя способами. Закрытая напорная система подключения позволяет отбор воды в нескольких точках, открытая безнапорная система позволяет только одну точку отбора. В зависимости от выбранной системы подключения необходимо также приобрести соответствующие смесители.

В открытой нетлаковой системе необходимо перед нагревательным элементом установить клапан, предотвращающий возврат воды и последующее вытекание воды из котла, если в сети произойдет падение давления. В этой системе подключения необходимо использовать проточный смеситель. В нагревательном элементе из-за нагрева объем воды увеличивается, что вызывает капание из труб смесителя. Сильным затягиванием рукоятки на смесителе нельзя предотвратить капание воды, но можно повредить смеситель. В закрытой напорной системе подключения необходимо использовать напорные смесители в точках отбора. На подводящей трубе необходимо установить предохранительный клапан или предохранительное устройство, которое предотвращает повышение давления в котле более чем на 0,1 МПа сверх номинального давления. Выпускное отверстие предохранительного клапана должно обязательно выходить в атмосферу.

При нагреве воды в нагревательном элементе давление воды повышается до предела, установленного на предохранительном клапане. Поскольку вода уже не может возвращаться в водопроводную сеть, эта вода может начать капать из отверстия предохранительного клапана. Капающую воду можно отвести в слив через улавливающую насадку, которую можно установить под предохранительным клапаном. Отводная трубка, установленная под выпуском предохранительного клапана, должна находиться в помещении, где не бывает мороза, и должна быть направлена вниз.

В случае, если при неправильно выполненной установке у вас нет возможности отвести капающую воду из обратного предохранительного клапана в слив, то капания воды можно избежать, установив расширительный бак объемом 3 л на подводящей трубе бойлера.

Чтобы предохранительный клапан работал правильно, вы должны сами периодически проводить проверки.

При проверке необходимо движением ручки или откручиванием гайки клапана (в зависимости от типа клапана) открыть выпуск из обратного предохранительного клапана. При этом из выпускного сопла клапана должна вытечь вода, что означает, что клапан исправен.

Закрытая (напорная) система

Открытая (проточная) система

Легенда:

1 - Предохранительный клапан 6 - Испытательная насадка 2 - Испытательный клапан 7 - Воронка с подключением к сливу 3 - Обратный клапан 4 - Редукционный клапан H - Холодная вода 5 - Запорный клапан T - Горячая вода

Между аппаратом и обратным предохранительным клапаном не устанавливайте запорный клапан, так как этим вы исключите функцию предохранительного клапана.

Водонагреватель можно подключать к домашней водопроводной сети без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), необходимо в любом случае установить редукционный клапан.

Перед подключением к электрической сети необходимо сначала наполнить аппарат водой. Первое заполнение производится так: на смесителе откройте вентиль горячей воды. Аппарат наполнен, когда на отводной трубе смесителя появится вода.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

При подключении к электрической сети необходимо встроить в нагреватель соединительный провод с минимальным сечением не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Чтобы выполнить эту операцию, необходимо сначала открутить защитную крышку с нагревательного элемента.

Подключение прибора к электрической сети должно осуществляться в соответствии с нормами для электрических линий. Между водонагревателем и стационарной установкой должно быть установлено устройство для отключения всех полюсов от питающей сети в соответствии с национальными правилами установки.

Легенда:

1 - Термостат и двухполюсный тепловой предохранитель 2 - Нагревательный элемент 3 - Клемма подключения 4 - Контрольная лампа

L - Фазный провод N - Нейтральный провод - Защитный провод

Схема электрического подключения

ВНИМАНИЕ: Перед любым вмешательством во внутреннее пространство прибора обязательно отключите прибор от электрической сети!

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети нагревательный элемент готов к использованию. Поворачивая переключатель термостата, который находится на передней стороне защитного кожуха, установите желаемую температуру воды от 25° до 75°C. Рекомендуем установить кнопку в положение "eco". Такое подключение является наиболее экономичным; температура воды составляет около 55°C, образование накипи и тепловые потери будут меньше, чем при установке на более высокую температуру.

Функцию электрического нагревателя индицирует световой индикатор. Нагреватель содержит биметаллический термометр, который отклоняется по часовой стрелке вправо, когда температура воды в нагревателе повышается.

Если вы не планируете использовать нагреватель в течение длительного времени, вы должны защитить его содержимое от замерзания, не отключая полностью электрический ток и установив кнопку термостата в положение "*". При такой настройке нагреватель будет нагревать воду примерно до 10°C. Если вы выключите нагреватель и отключите его от электрической сети, вы также должны слить из него воду, если существует непосредственная опасность замерзания воды. Вода из нагревателя сливается через подводящую трубу нагревателя. Для этой цели рекомендуется при установке между предохранительным клапаном и подводящей трубой нагревателя разместить специальный тройник или сливной клапан. Вы также можете опорожнить нагреватель непосредственно через предохранительный клапан, переместив рычаг или повернув кран клапана в положение, которое используется при проверке работы. Перед опорожнением нагреватель необходимо отключить от электрической сети, а затем открыть кран горячей воды на подключенном смесителе. После слива воды через подводящую трубу в нагревателе останется небольшое количество воды, которая вытечет через отверстие после снятия нагревателя.

Внешние части прибора очищайте мягким раствором стирального порошка. Не используйте растворители и другие чистящие средства.

Регулярными сервисными осмотрами вы обеспечите безотказную работу и долговечность нагревателя. Первую проверку нагревателя рекомендуется проводить специалисту, примерно через два года после подключения. При осмотре необходимо проверить износ антикоррозионного защитного анода и при необходимости удалить накипь, которая накапливается внутри нагревательного элемента в зависимости от качества, количества и температуры потребляемой воды. Сервисная служба при осмотре нагревательного элемента и с учетом выявленного состояния порекомендует дату следующей проверки.

Просим вас не производить ремонт нагревательного элемента самостоятельно, а обратиться или позвонить в ближайший авторизованный сервисный центр.

Уважаемый клиент, благодарим вас за покупку нашего изделия.

ПЕРЕД МОНТАЖОМ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ РЕКОМЕНДУЕМ И ПРОСИМ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ЛИЦ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ С НЕДОСТАТКОМ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПРОИНСТРУКТИРОВАНЫ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ УСТРОЙСТВА ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С УСТРОЙСТВОМ.

Водонагреватель имеет соответствующие сертификаты, поскольку он произведен в соответствии с важными стандартами и сертифицирован в уполномоченных институтах. Основные технические характеристики изделия указаны на заводской табличке, расположенной между подключениями холодной и горячей воды. Подключение водонагревателя к водопроводной и электрической сети должен выполнять только специалист. Ремонт внутренних частей водонагревателя, замена антикоррозийного анода или удаление накипи должны выполняться только уполномоченной сервисной службой.

МОНТАЖ

Водонагреватель следует подвешивать с помощью соответствующих винтов вблизи места забора воды. Если водонагреватель устанавливается в помещении, где есть ванна или душ, необходимо соблюдать требования, указанные в стандарте IEC 60364-7-701 (VDE 0100, часть 701). Его следует крепить к стене с помощью винтов диаметром не менее 8 мм. Стена с недостаточной несущей способностью, на которую он должен быть подвешен, должна быть соответствующим образом усилена. Водонагреватель должен подвешиваться на стену только в вертикальном положении. Для облегчения контроля и замены магниевого анода рекомендуется оставить достаточное пространство между верхней частью нагревателя и потолком (см. размер G на схеме размеров подключения). В противном случае, для выполнения вышеуказанных операций, нагреватель необходимо снять со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Typ TGR 30 N TGR 50 N TGR 80 N	TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR	80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Pojemność [I]	30 50 80 100	120 150 200
Ciechnie znamionowe [MPa]	0,6
Waga / wraz z woda [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Ochrona przyckiworozyjna zbiornika	emaliowany / Mg anoda
Moc podłaczeniowa [W]	2000
Napiȩcie [V~]	230
Czas zagrzewania do 75°C [h]	105	155	305	355	435	545	740
Ilość mieszanej wody przy 40°C [I]	50 89 1	45 200 236	298 399
Zuźycie energii 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя с помощью электрического нагревательного элемента - температура холодной воды из водопровода составляет 15°C. 2) Расход электроэнергии при поддержании постоянной температуры в водонагревателе на уровне 65°C и при температуре окружающей среды 20°C, измеренный по EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090	865 205	4 461 260
TGR 150 N	1305	1065	220 - 454	461 260
TGR 200 N	1514	1050	444 800	500 500	507 260

G

Размеры монтажа и подключения водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Подключения холодной и горячей воды на водонагревателе обозначены цветами. Подключение холодной воды обозначено синим цветом, подключение горячей воды - красным цветом.

Водонагреватель можно подключить к водопроводной сети двумя способами. Система закрытого (напорного) подключения позволяет многоточечный отбор воды, в то время как безнапорная система позволяет только одноточечный отбор воды. В зависимости от выбранной системы подключения необходимо установить соответствующий смеситель.

При открытой, безнапорной системе подключения перед водонагревателем необходимо установить запорный клапан, который предотвращает вытекание воды из бака при отсутствии воды в системе. При этой системе следует применять проточный смеситель. Во время нагрева воды в водонагревателе её объём увеличивается, что вызывает капание воды из смесителя. При сильном затягивании рукоятки смесителя капание воды не прекратится, мы только повредим смеситель.

При закрытом, напорном способе подключения на трубах подачи воды устанавливаются напорные смесители. На подводящей трубе к водонагревателю необходимо установить предохранительный клапан или предохранительный узел, который предотвращает повышение давления в водонагревателе выше 0,1 МПа сверх номинального давления. Сливное отверстие предохранительного клапана должно иметь выпуск в атмосферу. Во время нагрева воды в водонагревателе давление воды возрастает до значения, установленного на предохранительном клапане. Поскольку отток воды обратно в водопроводную сеть невозможен, это вызывает капание воды из сливного отверстия предохранительного клапана. Капающая вода должна собираться в специальную насадку, а затем отводиться в раковину. Отводящая труба, расположенная под выпускным отверстием предохранительного клапана, должна быть установлена вертикально вниз и в месте, где не замерзает.

Если установка не была должным образом подготовлена, и у нас нет возможности отвести вытекающую воду в сливную трубу с помощью предохранительного клапана, мы должны на подводящей трубе водонагревателя установить расширительный бак объёмом 3 литра, что позволит нам перехватывать вытекающую воду. Чтобы предохранительный клапан работал надёжно, необходимо периодически проводить проверку. Во время проверки, заключающейся в перемещении рукоятки или гайки клапана (в зависимости от типа клапана), необходимо открыть слив на предохранительном клапане. Во время проверки из сопла должна вытекать вода, что означает, что клапан исправен.

Закрытая система (напорная)

Открытая система (безнапорная)

Легенда:

1 - Предохранительный клапан

6 - Насадка

2 - Пробный клапан 7 - Насадка для сбора воды,

3 - Обратный клапан

подключение к сливу воды

4 - Редукционный клапан давления H - Холодная вода

5 - Запорный клапан

T - Горячая вода

Между водонагревателем и предохранительным клапаном запрещается устанавливать запорный клапан, так как это сделает невозможным срабатывание предохранительного клапана.

Водонагреватель без редукционного клапана можно подключать к бытовой водопроводной системе, если давление в системе ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), необходимо обязательно установить редукционный клапан.

Перед подключением к электросети водонагреватель необходимо заполнить водой. Во время первого заполнения откройте кран горячей воды на смесителе. Водонагреватель заполнен, когда из крана потечет вода.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электросети необходимо подключить к нагревателю кабель сечением не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Это можно сделать, сняв защитную крышку водонагревателя.

Подключение водонагревателя к электрической сети должно соответствовать требованиям стандартов, касающихся электрических установок. Между водонагревателем и стационарной установкой должно быть установлено устройство, обеспечивающее разъединение всех полюсов от электрической сети, в соответствии с правилами, действующими в данной стране.

Обозначения:

1 - Двухполюсный термостат, предохранитель температуры; 2 - Нагревательный элемент; 3 - Клеммная колодка; 4 - Сигнальная лампа

L - Фазный провод; N - Нулевой провод; - Заземляющий провод

Схема электрических подключений

ВНИМАНИЕ! Перед любыми работами внутри водонагревателя отключите его от электрической сети!

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети водонагреватель готов к использованию.

Требуемая температура воды от 25°C до 75°C устанавливается поворотом ручки на термостате. Рекомендуется установить ручку в положение «eco». В этом положении достигается наиболее экономичная работа водонагревателя; температура воды достигает 55°C, образование накипи и тепловые потери меньше, чем при установке более высоких температур.

Работа электрического нагревательного элемента индицируется сигнальной лампой. На корпусе нагревателя имеется биметаллический термометр, который отклоняется по часовой стрелке, если в нагревателе находится горячая вода.

Если водонагреватель не будет использоваться в течение длительного времени, его содержимое можно защитить от замерзания следующим образом: не отключайте его от электрической сети, а установите ручку терморегулятора в положение **. В этом положении водонагреватель будет поддерживать температуру воды на уровне 10°C. В случае отключения водонагревателя от электрической сети необходимо слить из него воду.

Вода из водонагревателя сливается через приточную трубу водонагревателя. Для этого необходимо перед установкой водонагревателя установить специальный тройник или сливной клапан между предохранительным клапаном и приточной трубой. Водонагреватель также можно опорожнить непосредственно через предохранительный клапан, переместив ручку или подвижную гайку клапана в положение, аналогичное тому, которое используется при проверке его работы. Перед опорожнением необходимо отключить водонагреватель от электрической сети, после чего открыть кран горячей воды на водопроводном смесителе. После опорожнения воды через приточную трубу в водонагревателе останется небольшое количество воды, которое вытечет через отверстие фланца после его снятия.

Снаружи водонагреватель следует очищать мягким раствором моющего средства. Не разрешается использовать растворители или агрессивные чистящие средства. Надежную работу и долговечность водонагревателя обеспечивает регулярное техническое обслуживание. Первое техническое обслуживание должно быть выполнено сервисной службой через два года после подключения. При этом проверяется степень износа защитного магниевого анода и удаляется накипь, которая в зависимости от качества, количества и температуры воды оседает внутри водонагревателя. После обслуживания сервисная служба также назначит дату следующего обслуживания.

Просим вас не устранять возможные неисправности самостоятельно, а обращаться в ближайший авторизованный сервисный центр.

Уважаемый покупатель, благодарим вас за покупку нашего продукта. Просим вас перед монтажом и использованием водонагревателя внимательно прочитать данное руководство.

Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также лицами, не имеющими опыта и знаний, если только они не находятся под надзором или не получили указания по использованию прибора от лица, ответственного за их безопасность.

Дети должны находиться под надзором, чтобы они не играли с прибором.

Нагреватель изготовлен в соответствии с принятыми стандартами, официально испытан, имеет удостоверение о безопасности и удостоверение об электромагнитной совместимости. Технические характеристики указаны в табличке, размещенной между трубками для подключения. Только уполномоченный сервисный центр может проводить работы внутри прибора с целью ремонта, удаления накипи, проверки или замены защитного анода.

МОНТАЖ

Монтаж бойлера возможен как можно ближе к водопроводным трубам. Если вы устанавливаете бойлер в помещении, где находится ванна или душ, необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Бойлер крепится на стену с помощью двух болтов, диаметром не менее 8 мм. Если стена слабая, необходимо укрепить ее в месте, где вы хотите установить бойлер. Бойлер должен устанавливаться только вертикально. Для более легкого контроля и замены магниевого анода мы рекомендуем оставить достаточно места между верхней частью бойлера и потолком (см. размер G на схеме с размерами). В противном случае при сервисном ремонте бойлер придется демонтировать со стены.

Технические характеристики аппарата

Вид TGR 30 N TGR 50 N TGR 80	NTGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Модан TGR 30 N TGR 50 N TGR	80 N TGR 100	N TGR 120	N TGR 150	N TGR 200 N
Обem [I]	30	50	80	100	120	150	200
Налгане [MPa]	0,6
Маса / Нальперен с вoda [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Аntникорозионер заштейкиketел	Емайлиран / Мб катол
Мошист по Величуне [W]	2000
Наржени [V~]	230
Вреем на заграхende [h]	105	155	305	355	435	545	740
Колочево смесенавoda по 40°C [I]	50	89	145	200	236	298	399
Потравлике на[eilektpruchецво 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время за загряване на сенния обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 15°C 2) Потреблението на електричество при поддържане на постоянна температура на водата в бойлера от 65°C и при атмосферна температура 20°C, измерено по EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входящият и изходящият канал за водата са обозначени на тръбите на бойлера със съответния цвят. Входящият канал за студената вода е в синьо, а изходящият за топлата вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Затворен начин, поначало, позволява включване на няколко извода. Отворен начин, без надлъжно, позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесителни батерии. При отворен начин, без надлъжно, пред бойлера трябва да се вгради вентил, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерии с претоварване. При закрайването на водата обемът ще се увеличи и започва да капе от тръбата на смесителната батерия. Има да можете да спрете капенето само със здравo затваряне на краището на батерията, така само ще развиете. При затворен начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входящата тръба, поради безопасност, завъхтенето трябва да се сложи вентил или група, която ще предпазва налягането в нагревателя да не се качи за повече от 0.1 MPa от позволеното. Отточителният отвор на предпазния вентил завъхтенето трябва да има изход към атмосферно налягане. При загряването на водата в бойлера налягането в котела се повишава до степента, нагласена на защитния вентил. Тъй като връщането на водата обратно във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да преведете през отточен накрайник, ако го наместите под защитния вентил. Изходящата тръба трябва да се сложи извод вентила на безопасност, трябва да е насочена право надолу, в среда, която не замръзва.

Когато поради неудобна инсталация няма възможност, водата, която капе от обратния вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд с връзка за вода върху тръбата на нагревателя.

За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръка или повдигане на гайката (зависи от модела) вентилът за безопасност трябва да се отвори. От него трябва да изтече вода, което означава, че вентилът работи без грешка.

Легенда:

1-Защитна клапа 2-Клапа за тестване 3-Клапа без връзване 4-Клапа за намаляване на налягането 5-Спирателна клапа

6 - Част за тестване 7-Функция

H-Студена вода T-Топла вода

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Подключение бойлера к водопроводу в домах без вентиляции для нагнетания, если давление в водопроводе ниже 0,5 МПа (5 бар). Когда давление выше 0,5 МПа (5 бар), обязательно нужно установить редукционный клапан. Перед включением бойлера обязательно нужно наполнить его водой. При первом наполнении откройте краны горячей воды на смесителях и ванне. Бойлер наполнен, если вода начнет сильно течь из трубы смесителя и ванны.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед включением в электрическую сеть бойлер должен быть заземлен проводом с сечением не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Подключение к электрической сети должно быть выполнено в соответствии с диаграммой и действующими стандартами. Между нагревателем для воды и постоянной инсталляцией должен быть встроен двухполюсный выключатель для одновременного отключения обоих проводов от питающей сети согласно национальным инсталляционным предписаниям.

В

Легенда:

1 - Термостат, биметаллический; 2 - Нагреватель; 3 - Клеммная колодка; 4 - Контрольная лампа

L - Фазный проводник; N - Нейтральный проводник; - Защитный проводник

Схема электрической сети

ИСПОЛЬЗОВАНИЕ

После подключения к току и водопроводу бойлер готов к использованию.

С помощью поворота ручки термостата на передней стороне защитной крышки выберите желаемую температуру воды от 25°C до 75°C. Рекомендуется установить ручку в позицию "eco". Это наиболее экономичная позиция. При этой температуре воды (около 55°C) образование накипи и расход топлива будут меньше, чем при использовании более высокой температуры.

Контрольная лампа показывает, что бойлер работает. На округлой поверхности бойлера находится биметаллический термометр, который отклоняется по направлению часовой стрелки, когда в бойлере есть горячая вода. Если вы не собираетесь использовать бойлер долгое время, защитите его от замерзания, не отключая ток и установив термостат на * (защита от замерзания). Тогда бойлер будет поддерживать температуру воды около 10°C. Если вы отключите бойлер от электрической сети, есть опасность замерзания, и нужно будет слить воду. Вода из бойлера сливается через сливную трубу бойлера. Для этого рекомендуется во время установки между предохранительным клапаном и сливной трубой установить специальный фитинг (тройник) или сливной клапан. Вода из бойлера может сливаться непосредственно через предохранительный клапан с поворотом ручки или при повороте ручки клапана в положение, как при проверке действия. Перед сливом нагреватель должен быть отключен от электрической сети, и нужно открыть кран горячей воды на включенном смесителе. После слива воды через сливную трубу в бойлере останется небольшое количество воды, которое вытекает при разборке фланца бойлера через отверстие фланца бойлера.

Инструкция за котела. Слабият разтвор от стерилния препарат не трябва да се разрежда. Не позволявайте на неупълномощени лица да боравят с препарата.

Чрез оторизиран сервизен инженер, обслужването на котела трябва да се извършва безпроблемно. Препаратът трябва да бъде направен от упълномощен сервиз два пъти годишно, включително. При прегледа трябва да се установи дали има износване на защитния анод. При необходимост трябва да се почисти водният камък, като се отчитат качеството, количеството и температурата на водата в котела. При прегледа на котела, в зависимост от състоянието му, сервизът ще ви препоръча следващата дата за проверка на състоянието.

Моля, при евентуални повреди на котела, не го поправяйте сами, а се обърнете към най-близкия упълномощен сервиз.

C

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Размери на връзките и монтажа на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входящите и изходящите тръби на бойлера са обозначени с различни цветове. Студената вода е обозначена в синьо, а горещата – в червено.

Бойлерът може да бъде свързан към водопроводната мрежа по два начина. Затворената, под налягане система позволява захранване на няколко потребителски точки, докато отворената, без налягане система – само на една. В зависимост от избраната система трябва да закупите и подходящи смесителни кранове.

При отворена, без налягане система, в бойлера трябва да се монтира възвратен клапан, който предотвратява изтичането на вода от бойлера, ако водата в мрежата свърши. При тази система трябва да се използва смесителен кран с отворен поток. По време на нагряване обемът на водата в бойлера се увеличава, което причинява капене от смесителния кран. Силното затягане на лоста на смесителния кран не спира капенето, но може да счупи крана.

При затворена, под налягане система, на потребителските точки трябва да се монтират смесителни кранове под налягане. За безопасна работа е задължително на входящата тръба да се монтира предпазен клапан или предпазен комплект, който предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над номиналната стойност. Изходящата тръба на предпазния клапан трябва да има отвор за изтичане. По време на нагряване налягането в бойлера се повишава до границата, зададена на предпазния клапан. Тъй като водата не може да се върне обратно във водопроводната мрежа, от изхода на предпазния клапан капе вода. Капещата вода може да се отведе в канализацията чрез уловител, поставен под предпазния клапан. Отвеждащата тръба под изхода на предпазния клапан трябва да бъде монтирана вертикално надолу, на място, защитено от замръзване.

Ако поради неправилен монтаж капещата вода от възвратния клапан не може да бъде отведена в изходящата тръба, капенето може да се спре чрез монтиране на разширителен съд с обем 3 литра на входящата тръба на бойлера.

Потребителят е длъжен периодично да проверява правилната работа на предпазния клапан.

При проверке необходимо открыть выпускную трубу обратного клапана, переместив рычаг или открутив гайку с клапана (в зависимости от типа обратного клапана). Если из выпускной трубы клапана вытекает вода, это означает, что обратный клапан работает исправно.

Закрытая (напорная) система Открытая (безнапорная) система

Основные части:

1 - Предохранительный клапан 6 - Обратный клапан 2 - Обратный клапан 7 - Воронка с выпускным патрубком 3 - Обратный клапан 4 - Редукционный клапан H - Холодная вода 5 - Запорный клапан

Между водонагревателем и предохранительным клапаном также может быть установлен запорный клапан без перекрытия, поскольку это может препятствовать функционированию предохранительного клапана.

Если давление воды в водопроводе ниже 0,5 МПа (5 бар), то установка редукционного клапана не требуется. Если давление воды превышает 0,5 МПа (5 бар), необходимо установить редукционный клапан. Перед подключением к электросети обязательно заполните водонагреватель водой. При первом заполнении откройте кран горячей воды на смесителе. Когда водонагреватель заполнится водой, из выпускного патрубка смесителя начнет вытекать вода.

ПОДКЛЮЧЕНИЕ ВОДОНАГРЕВАТЕЛЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электрической сети в водонагреватель необходимо установить электрический кабель сечением не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Для этого необходимо снять защитную крышку с водонагревателя.

Подключение водонагревателя к электрической сети должно выполняться в соответствии со стандартами, касающимися электромонтажа. Между водонагревателем и стационарной проводкой необходимо установить устройство, позволяющее отсоединять провода от всех полюсов питающей сети в соответствии с требованиями национальных нормативов.

Основные части:

1 - Регулятор температуры и биполярный предохранитель 2 - Электрический нагреватель 3 - Клеммная колодка 4 - Индикаторная лампа

L - Линейный провод

N - Фазный провод

• Заземляющий провод

Схема электрического подключения

ВНИМАНИЕ: Перед любым вмешательством во внутренние части водонагревателя обязательно отключите его от электросети!

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ ПРИБОРА

После подключения водонагревателя к водопроводу и электрической сети он готов к использованию.

С помощью ручки термостата, расположенной на передней стороне защитной крышки, выберите желаемую температуру воды в диапазоне от 25°C до 75°C. Рекомендуем установить ручку в положение «eco»; эта настройка является наиболее экономичной; при этой настройке температура воды составляет около 55°C, а образование накипи и тепловые потери будут меньше, чем при установке более высокой температуры.

Работа электрического нагревательного элемента индицируется контрольной лампой. Биметаллический термометр, расположенный сбоку водонагревателя, отклоняется вправо, по часовой стрелке, когда водонагреватель содержит горячую воду. Если водонагреватель не используется в течение длительного времени, защитите его содержимое от замерзания, не отключая электропитание, установив ручку термостата в положение (**). При этой настройке водонагреватель поддерживает температуру воды около 10°C. Если вы отключаете водонагреватель от сети, то во избежание замерзания слейте воду. Слив воды из водонагревателя осуществляется через входную трубу. Для этой цели при установке рекомендуется установить отдельный фитинг (тройник) или сливной клапан между предохранительным клапаном и входной трубой водонагревателя. Водонагреватель также можно опорожнить непосредственно через предохранительный клапан, повернув кнопку или колпачок на клапане в такое же положение, как при проверке его работы. Перед сливом воды отсоедините прибор от электрической сети, затем откройте кран горячей воды на смесителе. После слива воды через входную трубу в водонагревателе останется немного воды, которая вытечет через отверстие после снятия фланца, удерживающего нагревательный элемент.

Внешние стенки водонагревателя очищайте слабым мыльным раствором. Не используйте растворители и абразивные чистящие средства.

Регулярное сервисное обслуживание обеспечит безотказную работу и долгий срок службы водонагревателя. Авторизованный сервисный центр проведет первую проверку через два года после подключения. В ходе проверки будет оценен износ антикоррозионного анода и, при необходимости, удалена накипь, которая откладывается внутри водонагревателя в зависимости от качества, количества и температуры используемой воды. После осмотра водонагревателя сервисная служба на основе установленного состояния предложит срок следующей необходимой проверки.

Пожалуйста, не пытайтесь самостоятельно устранять возможные неисправности водонагревателя, а сообщайте о них в ближайший авторизованный сервисный центр.

Уважаемые покупатели, благодарим вас за то, что вы приобрели наш продукт. Просим вас перед монтажом и первым использованием водонагревателя внимательно прочитать инструкцию.

Бойлер изготовлен в соответствии с важными стандартами и заводскими испытаниями, для него был выдан сертификат безопасности и сертификат об электромагнитной совместимости. Его основные технические характеристики указаны на заводской табличке, которая находится между подключениями. Подключение к водопроводу и электрической сети должно выполняться только квалифицированным персоналом. Любое вмешательство в его внутреннюю часть для ремонта, удаления накипи или замены антикоррозийного анода может выполнять только сервисная служба.

МОНТАЖ

Установите бойлер как можно ближе к водопроводу и прикрепите его к стене на соответствующем расстоянии. Если необходимо установить его в ванной комнате или душевой, обязательно соблюдайте требования стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Прикрепите его к стене с помощью двух винтов для стен, которые имеют номинальный диаметр не менее 8 мм. Если стена имеет слабую несущую способность, место, где вы устанавливаете бойлер, должно быть укреплено соответствующим образом. Бойлер подключается к стене исключительно вертикально. Из-за легкого контроля и замены магниевого анода мы рекомендуем вам оставить достаточно пространства между верхом нагревателя и потолком (см. размер G на схеме подключения). В противном случае при установке интервенции потребуется демонтировать нагреватель со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БОЙЛЕРА

Тиц TGR 30 N TGR 50 N TGR 80	NTGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Моden TGR 30 N TGR 50 N TG	R 80 N TGR	100 N TGR 120	N TGR 150	N TGR 200 N
Задемпа [I]	30	50	80	100	120	150	200
Назовни постеск [MPa]	0,6
Текина /нанунен Bodom [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Аntникорозива заштоа котла	емajширано / Мг санда
Снarga[elektрично rpejaч [W]	2000
Нанон наая [V~]	230
Врецеа до 75°C [h]	1°5	1°55	3°55	3°55	4°35	5°45	7°40
Колоча мешано Bodе пri 40°C [I]	50	89	145	200	236	298	399
Пotрава[energie2] [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева пустого бойлера электрическим нагревателем, если входная температура воды из водопровода составляет 15°C. 2) Максимальная энергия, необходимая для поддержания постоянной температуры воды в бойлере при 65°C, если температура окружающей среды составляет 20°C, измерено по DIN 60379.

	A	B	C	D	E	F
TGR 30 N	468	275	173	-	454	461
TGR 50 N	570	365	185	-	454	461
TGR 80 N	775	565	190	-	454	461
TGR 100 N	935	715	200	-	454	461
TGR 120 N	1090	865	205	-	454	461
TGR 150 N	1305	1065	220	-	454	461
TGR 200 N	1514	1050	444	800	500	507

G

Подключение монтажные размеры бойлера [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Вход и выход воды обозначены цветами на трубах нагревателя. Вход холодной воды обозначен синим, а выход горячей воды — красным. Вы можете подключить нагреватель к водопроводной сети двумя способами. Закрытая система (под давлением) позволяет использовать несколько точек водоразбора, в то время как открытая (без давления) допускает только одно место водоразбора. В зависимости от системы подключения, которую вы выберете, вы должны установить соответствующий клапан для защиты.

Для открытой системы (без давления) вы должны перед нагревателем установить обратный клапан, который предотвращает вытекание воды из котла, если в водопроводной сети пропадет вода. При подключении этой системы вы должны установить проточный клапан для защиты. В нагревателе из-за нагрева увеличивается объем воды, что вызывает капание из трубы клапана для защиты. Затягиванием ручки клапана для защиты вы не остановите капание, а только повредите клапан.

Клапа за прекид система (под притиском), на оба места морате уградити батерије за метање, намење за рад под притиском. На оба ова места треба ради сигурности рада обавезно уградити сигурносни вентил за сигурносни компонету, када спојева пораст притиска у котлу за више од 0,1 MPa изнад номиналног. Отвор за истицање на сигурносном вентилу мора обавезно да има излаз на атмосферски притисак.

Како се вода у котлу загрева, повећава се и притисак, али до границе коју дозвољава сигурносни вентил. Јер је вршаље воде у водоводну мрежу блокирано, може доћи до капљања вода на ове из одводног отвора сигурносног вентила. Те капљице воде можете усмерити у одвод преко посебног изљивника, који морате наместити испод сигурносног вентила. Одводна цев, смештена под испустом сигурносног вентила, мора да буде намештена у смеру право наоле и у околини да не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућност да воду која капље из повратног сигурносног вентила спроведете у одвод, капање можете да избегнете тако што на доводну цев пређај уградите експанзиони посуде волумена од 3 л.

За правилан рад сигурносног вентила морате сами периодично да обављате контролу. При проверавању, подизањем ручке или одвијањем матице завртња (овисно типу завртња) отворите истицање из повратног сигурносног вентила. При томе, кроз млазницу вентила за истицање мора протећи и вода, што је знак да је вентиљ беспрекоран.

Затворен систем (под притиском)

Отворен систем (проточни)

Легенда:

1-Сигурносни вентил 2-Вентил за тестирање 3-Неповратни вентил 4-Вентил за редукцију притиска 5-Запорни вентил

6 - Тестни наставак 7-Цев са прикључком на одвод

Х-Хладна вода Т-Топла вода

Између бојлера и повратног сигурносног вентила не сме се уградити вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.

Бојлер се може без уградње редукторског вентила прикључити на кућну водоводну инсталацију ако је притисак воде у инсталацији нижи од 0,5 MPa (5 бара). Ако притисак прелази 0,5 MPa (5 бара) обавезно уградите редукциони вентил.

Пре него што прикључите бојлер на електричну мрежу обавезно га напуните водом. Приликом првог пуњења отворите славину за топлу воду. Бојлер је пун кад из славине почне да тече вода.

ПРИКЉУЧИВАЊЕ НА ЕЛЕКТРИЧНУ МРЕЖУ

Пре прикључивања на електричну мрежу потребно је у пређај уградити прикључну траку минимално пресека 1,5 mm² (H05VV-F 3G 1,5 mm²). Да би се то учинило, треба одвити заштитни поклопац на бојлеру. Прикључивање бојлера на електричну мрежу мора се обавити у складу са стандардима који важе за електричне инсталације. Између пређаја воде и трајне инсталације мора бити уграђен уређај за раздвајање од мреже за напајање у складу са националним инсталационим прописима.

1 - Термостат N DBOONH TOIIOTHN OCNypa 2 - Геяч 3-Прнкьуне клемe 4-Контрола светиљка

L-Фаза

N-Неутрални вод - -уземљење

Схема повезивања електричних водова

ПРЕДУПРЕЖДЕНИЕ: При снятии крышки с внутренности бойлера обязательно отключите бойлер из электрической сети!

УПОТРЕБА И ОДРЖАВАЊЕ

Прикључите на водоводну и електричну мрежу, према упутству за употребу. Вртењем дугмета на термостату, које је и прекидач, у смеру казаљке на сату, подесите жељену температуру воде између 25° и 75°C. Препоручујемо постављање дугмета у положај "eco". Ово подешавање је најекономичније.

Температура ће бити око 55°C, излучивање водене каменца и губитак топлоте ће бити мањи него код подешавања на већу температуру. Деловање електричног елемента за грејање показује контролна светиљка. Грејање на пуном капацитету траје док термометар, који се покреће у смеру казаљке на сату удесно, не покаже да је у грејачу присутна топла вода. Ако дуже време не желите употребљавати грејач, заштитите га од смрзавања постављањем дугмета термостата у положај **, а не искључивањем из електричне мреже. Код подешавања у положај ** грејач ће одржавати температуру око 10°C. Ако искључите грејач из електричне мреже и ако постоји опасност да може смрзнути, морате испразнити воду из грејача. Вода из грејача се не може испразнити кроз доводну цев грејача. У том случају препоручљиво је приликом уградње између сигурносног вентила и доводне цеви грејача. Наместити посебан фитинг (Т-део) или испусни вентил. Грејач можете испразнити такође и непосредно кроз сигурносни вентил померањем ручице, односно подизањем клапне вентила у положај као приликом проверавања рада. Пре пражњења грејача треба искључити из електричне мреже и затим отворити славину за топлу воду на прикљученој батерији за мешање. После пражњења воде кроз доводну цев, у грејачу остаје мала количина воде која истиче приликом одстрањивања грејне фланше (посувраћеног оба севи) кроз отвор грејне фланше.

Кухонные принадлежности и части блана раствором прайка за прайне. Не употребляйте разрешительные или грубые средства для линьки.

Ефикасно деловање без грешки и дуг животни век грејача, омогућите редовним сервисирањем. За прегледе када гаранција важи само ако сте редовно спроводили прегледе и исправност заштитне аноде. Период измене појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обавља овлашћени сервисер, који тај захват региструје на гарантном листу произвођача. Код прегледа проверава се исправност и противкорозивне заштитне аноде и по потреби испирање воденог каменца који се, са обзиром на квалитет, количину и температуру проточене воде, скупља у грејачу. Сервисна служба ће вам на основу стања које је утврдила препоручити датум за наредну контролу.

Молния, вызванная кваровой преграды, не может поправлять сама, вы не должны об этом вести найбнку сервисную службу.

Уважаемый покупатель! Благодарим Вас за доверие, которое Вы оказали нам, приобретя наш продукт.

ПРОСИМ ВАС, ПЕРЕД МОНТАЖОМ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ЭЛЕКТРИЧЕСКОГО ВОДОНАГРЕВАТЕЛЯ.

ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, ПСИХИЧЕСКИМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПРОИНСТРУКТИРОВАНЫ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ ПРИБОРА ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ НЕ ДОПУСКАТЬ ИХ ИГР С ПРИБОРОМ.

ВОДОНАГРЕВАТЕЛЬ ИЗГОТОВЛЕН В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ СТАНДАРТАМИ И ПРОШЕЛ ОФИЦИАЛЬНЫЕ ИСПЫТАНИЯ. НА НЕГО ВЫДАНЫ СЕРТИФИКАТ БЕЗОПАСНОСТИ И СЕРТИФИКАТ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОНАГРЕВАТЕЛЯ УКАЗАНЫ НА ЗАВОДСКОЙ ТАБЛИЧКЕ, РАСПОЛОЖЕННОЙ МЕЖДУ ПРИСОЕДИНИТЕЛЬНЫМИ ПАТРУБКАМИ. ПОДКЛЮЧЕНИЕ ВОДОНАГРЕВАТЕЛЯ К ВОДОПРОВОДНОЙ И ЭЛЕКТРИЧЕСКОЙ СЕТИ ДОЛЖЕН ОСУЩЕСТВЛЯТЬ ТОЛЬКО СПЕЦИАЛЬНО ОБУЧЕННЫЙ СПЕЦИАЛИСТ. РАБОТЫ ПО ВСКРЫТИЮ ВНУТРЕННИХ ПОЛОСТЕЙ ДЛЯ РЕМОНТА, УДАЛЕНИЯ НАКИПИ, А ТАКЖЕ ПРОВЕРКУ ИЛИ ЗАМЕНУ ЗАЩИТНОГО АНОДА ПРОТИВ КОРРОЗИИ ДОЛЖНА ВЫПОЛНЯТЬ ТОЛЬКО АВТОРИЗОВАННАЯ СЕРВИСНАЯ СЛУЖБА.

МОНТАЖ

ВОДОНАГРЕВАТЕЛЬ УСТАНАВЛИВАЙТЕ КАК МОЖНО БЛИЖЕ К МЕСТУ ПОТРЕБЛЕНИЯ. ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ НАГРЕВАТЕЛЬ В ПОМЕЩЕНИИ, ГДЕ НАХОДИТСЯ ВАННА ИЛИ ДУШ, ОБЯЗАТЕЛЬНО СОБЛЮДАЙТЕ ТРЕБОВАНИЯ СТАНДАРТА IEC 60364-7-701 (VDE 0100, ЧАСТЬ 701). КРЕПИТЕ ЕГО К СТЕНЕ ДВУМЯ ВИНТАМИ НОМИНАЛЬНЫМ ДИАМЕТРОМ НЕ МЕНЕЕ 8 ММ. ЕСЛИ СТЕНА, ПРЕДНАЗНАЧЕННАЯ ДЛЯ МОНТАЖА, ИМЕЕТ НЕДОСТАТОЧНУЮ НЕСУЩУЮ СПОСОБНОСТЬ, ЕЕ НЕОБХОДИМО СООТВЕТСТВУЮЩИМ ОБРАЗОМ УСИЛИТЬ. НАГРЕВАТЕЛЬ ДОЛЖЕН КРЕПИТЬСЯ К СТЕНЕ ТОЛЬКО В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ. ДЛЯ ОБЛЕГЧЕНИЯ КОНТРОЛЯ И ЗАМЕНЫ МАГНИЕВОГО АНОДА РЕКОМЕНДУЕМ ОСТАВИТЬ ДОСТАТОЧНО ПРОСТРАНСТВА МЕЖДУ ВЕРХОМ НАГРЕВАТЕЛЯ И ПОТОЛКОМ (СМ. РАЗМЕР G НА СХЕМЕ ПРИСОЕДИНИТЕЛЬНЫХ РАЗМЕРОВ). В ПРОТИВНОМ СЛУЧАЕ ПРИ УКАЗАННОЙ ОПЕРАЦИИ ПОТРЕБУЕТСЯ ДЕМОНТИРОВАТЬ НАГРЕВАТЕЛЬ СО СТЕНЫ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Tip TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Korisni volumen [ ]	30 50 80 100	120 150 200
Nominalni tlak [ MPa ]	0,6
Masa grijalice/napunjene vodom [ kg ]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Zašita kotla od korozije	emajilirano / Mg anoda
Snaga elektricnog grijača [ W ]	2000
Priključni napon [ V~ ]	230
Vrijeme zagrivanja do 75°C 1) [ h]	105	155	305	355	435	545	740
Količina miješane vode pri 40°C [ I ]	50 89 1	45 200 236	298 399
Energetski gubici 2) [ kWh/24h ]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) ВРЕМЯ НАГРЕВА ВСЕГО ОБЪЕМА ВОДОНАГРЕВАТЕЛЯ ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ ПРИ ВХОДНОЙ ТЕМПЕРАТУРЕ ХОЛОДНОЙ ВОДЫ ИЗ ВОДОПРОВОДНОЙ СЕТИ 15 °C. 2) ЭНЕРГЕТИЧЕСКИЕ ПОТЕРИ ПРИ ПОДДЕРЖАНИИ ПОСТОЯННОЙ ТЕМПЕРАТУРЫ ВОДЫ В НАГРЕВАТЕЛЕ 65 °C И ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ 20 °C, ИЗМЕРЕННЫЕ ПО DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

ПРИСОЕДИНИТЕЛЬНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ ВОДОНАГРЕВАТЕЛЯ [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

ПОДАЮЩИЙ И ОТВОДЯЩИЙ ТРУБОПРОВОДЫ НА ПАТРУБКАХ ВОДОНАГРЕВАТЕЛЯ ОБОЗНАЧЕНЫ ЦВЕТОМ. ПОДАЧА ХОЛОДНОЙ ВОДЫ ОБОЗНАЧЕНА СИНИМ ЦВЕТОМ, А ОТВОД ГОРЯЧЕЙ ВОДЫ — КРАСНЫМ.

ВОДОНАГРЕВАТЕЛЬ МОЖНО ПОДКЛЮЧИТЬ К ВОДОПРОВОДНОЙ СЕТИ ДВУМЯ СПОСОБАМИ. ЗАКРЫТАЯ (НАПОРНАЯ) СИСТЕМА ПОДКЛЮЧЕНИЯ ПОЗВОЛЯЕТ ОСУЩЕСТВЛЯТЬ ОТБОР ВОДЫ В НЕСКОЛЬКИХ ТОЧКАХ, А ОТКРЫТАЯ (БЕЗНАПОРНАЯ) СИСТЕМА ДОСТАТОЧНА ТОЛЬКО ДЛЯ ОДНОЙ ТОЧКИ ОТБОРА. ВЫБОР СМЕСИТЕЛЯ ЗАВИСИТ ОТ ВЫБРАННОЙ СИСТЕМЫ ПОДКЛЮЧЕНИЯ.

Для открытой, безнапорной системы перед нагревателем необходимо установить обратный клапан, который предотвращает вытекание воды из бойлера в случае отсутствия воды в сети. При такой системе подключения необходимо использовать проточный смеситель. В бойлере при нагревании объем воды увеличивается, что вызывает капание воды из трубы смесителя. Капание воды нельзя предотвратить сильным затягиванием ручки на смесителе; таким образом можно только повредить смеситель. При закрытой, напорной системе подключения необходимо на выпускных местах использовать напорные смесители. На подводящую трубу для безопасной работы необходимо установить предохранительный клапан или предохранительную группу, которая предотвращает повышение давления в бойлере более чем на 0,1 МПа сверх номинального. Отверстие для слива на предохранительном клапане должно обязательно иметь выход на атмосферное давление.

При нагревании воды в бойлере давление воды в котле повышается до предела, установленного на предохранительном клапане. Поскольку возврат воды обратно в водопроводную сеть предотвращен, возможно капание воды из сливного отверстия предохранительного клапана. Капающую воду можно отвести в слив через воронку для сбора, которую устанавливают под предохранительным клапаном. Сливная труба, расположенная под выпуском предохранительного клапана, должна быть установлена с уклоном вниз в месте, где не происходит замерзания.

В случае, если из-за несоответствующе выполненной установки у вас нет возможности отвести воду, капающую из обратного предохранительного клапана, в слив, капание можно устранить установкой расширительного бака объемом 3 л на подводящую трубу нагревателя.

Для правильной работы предохранительного клапана вы должны сами периодически проводить проверку. При проверке необходимо перемещением ручки или отворачиванием гайки клапана (в зависимости от типа клапана) открыть выпуск из обратного предохранительного клапана. При этом через сопло клапана для выпуска должна потечь вода, что является признаком того, что клапан исправен.

Легенда:

1 - Предохранительный клапан 6 - Испытательный штуцер 2 - Испытательный клапан 7 - Чашка с подключением к выпуску 3 - Обратный клапан 4 - Редукционный клапан давления H - Холодная вода

5 - Запорный клапан

T

ВНИМАНИЕ!

Между прибором и обратным предохранительным клапаном не следует устанавливать запорный клапан, так как этим мы сделали бы невозможным действие первого.

Нагреватель можно подключить к домашней водопроводной сети без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), необходимо обязательно установить редукционный клапан.

Бойлер необходимо обязательно заполнить водой перед подключением к электрической сети. При первом заполнении откройте ручку с горячей водой на смесителе. Бойлер заполнен, когда вода потечет через трубу смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Сначала с распакованного нагревателя отверткой снимите защитную крышку с его корпуса. Перед подключением к электрической сети необходимо в нагреватель установить соединительную ленту минимального сечения не менее 1,5 мм² (H05VV-F 3G 1,5 мм²).

Подключение нагревателя к электрической сети должно быть выполнено в соответствии с действующими стандартами на электроустановки. Между водонагревателем и стационарной проводкой должно быть предусмотрено устройство для отключения всех полюсов от питающей сети в соответствии с национальными правилами устройства электроустановок.

Легенда:

1 - Термостат и двухполюсный тепловой предохранитель 2 - Нагреватель 3 - Клеммная колодка 4 - Сигнальная лампа

L - Фазный провод

N - Нейтральный провод

• Защитный провод

Электрическая схема подключения

ВНИМАНИЕ! Перед каждым вмешательством во внутренности обогревателя обязательно отключите его от электрической сети.

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети водонагреватель готов к использованию. Поворотом ручки термостата, расположенной на передней стороне защитной крышки, вы выбираете желаемую температуру воды от 25°C до 75°C. Рекомендуется устанавливать ручку в положение "eco" - это положение наиболее экономично: температура воды составляет приблизительно 55°C, а образование накипи и потери тепла меньше, чем при более высоких температурах.

Работу электрического нагревателя индицирует контрольная лампа. На краю нагревателя имеется биметаллический термометр, который поворачивается по часовой стрелке вправо, когда в нагревателе присутствует горячая вода.

Если вы не планируете использовать водонагреватель в течение длительного времени, защитите его от замерзания, не отключая электричество, и установите ручку термостата в положение "*". При такой настройке водонагреватель поддерживает температуру воды на уровне приблизительно 10°C. Если вы хотите отключить водонагреватель от электрической сети, вы должны слить из него воду, чтобы избежать опасности замерзания. Вода из нагревателя сливается через подводящую трубу нагревателя. Для этой цели рекомендуется при установке между предохранительным клапаном и подводящей трубой нагревателя установить специальный фитинг (тройник) или сливной клапан. Нагреватель также можно опорожнить непосредственно через предохранительный клапан, переместив ручку или поворотную крышку клапана в положение, как при проверке работы. Перед сливом нагреватель следует отключить от электрической сети, а затем открыть кран горячей воды на подключенном смесителе. После слива воды через подводящую трубу в нагревателе остается небольшое количество воды, которая вытекает при снятии фланца нагревателя (отвернутого края трубы) через отверстие фланца.

Внешнюю часть бойлера очищайте слабым раствором стирального порошка. Не используйте абразивные чистящие средства.

Регулярное сервисное обслуживание обеспечивает безупречную работу и длительный срок службы водонагревателя. Гарантия на случай повреждения действует при условии регулярных проверок износа защитного анода. Период между отдельными проверками не должен превышать 36 месяцев. Проверки должен выполнять уполномоченный сервисный специалист, который фиксирует проверку в гарантийном талоне изделия. При контроле необходимо проверить износ защитного анода от коррозии и при необходимости очистить накипь, которая в зависимости от качества, количества и температуры потребляемой воды накапливается внутри водонагревателя. Сервисная служба рекомендует вам дату следующей проверки, которая зависит от состояния водонагревателя.

ВНИМАНИЕ! Не пытайтесь самостоятельно устранять возможные неисправности обогревателя, а обратитесь за профессиональной помощью в авторизованный сервисный центр.

Уважаемый покупатель, благодарим вас за покупку нашей продукции.

ПОЖАЛУЙСТА, ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧТИТЕ ИНСТРУКЦИИ.

Данное устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или с недостатком опыта и знаний, если им не был обеспечен надзор или инструктаж по использованию устройства лицом, ответственным за их безопасность.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С УСТРОЙСТВОМ.

Водонагреватель изготовлен в соответствии с действующими стандартами и официально испытан, на что выданы сертификаты безопасности и сертификат соответствия электромагнитной совместимости.

Остальные технические характеристики указаны в табличке с данными, прикрепленной к патрубкам. Подключать водонагреватель к электрической сети и водопроводу имеет право только квалифицированный специалист. Вмешательство во внутренние части устройства для ремонта, удаления накипи и контроля, или замены защитного анода от коррозии может выполнять только авторизованный сервисный центр.

МОНТАЖ

Устанавливайте водонагреватель как можно ближе к точкам потребления. Если вы устанавливаете водонагреватель в помещении, где находится ванная или душ, необходимо соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Закрепите его на стене с помощью анкерных болтов с минимальным номинальным диаметром 8 мм. Стену с плохой несущей способностью, на которую вы собираетесь повесить водонагреватель, необходимо укрепить. Водонагреватель можно закреплять на стене только вертикально.

Для более легкого контроля и замены магниевого анода рекомендуем, чтобы между водонагревателем и потолком оставалось достаточно места (см. размер G на чертежах с размерами). В противном случае при указанном сервисном вмешательстве потребуется демонтировать водонагреватель со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА

Tipi	TGR 30 N	TGR 50 N	TGR 80 N	TGR 120	N TGR 150	N TGR 200 N
Modeli TGR 30 N TGR 50 N TGR	80 N TGR 100	N TGR 120	N TGR 150 N	TGR 200 N
Vellimi [I] 30 50 80 100 120 150 200
Tensioni fi llestar [MPa]	0,6
Sasija / e mbushur me ujë [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Mbotja künderin korodimit te kazanit	emajluar / Mg anoda
Forca aderuese [W]	2000
Tensioni [V~]	230
Koha e ngrohjes deri nè 75°C 1) [h]	105	155	305	355	435	545	740
Sasia e ujit të pörzier te 40°C [I]	50 89 1	45 200 236	298 399
Shpenzimi energjik 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя электрическим нагревателем при начальной температуре воды из водопровода 15°C. 2) Энергопотребление при поддержании постоянной температуры воды в водонагревателе 65°C и температуре окружающей среды 20°C, измерено согласно DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Присоединительные и монтажные размеры водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Вход и выход воды в бойлере обозначены цветами. Вход холодной воды обозначен синим цветом, а выход горячей — красным.

Бойлер может быть подключен к водопроводной сети двумя способами. Закрытая система, работающая под давлением, позволяет подавать воду в несколько точек; открытая система, без давления, позволяет подавать воду только из одной точки.

В зависимости от выбранной системы подключения необходимо также приобрести соответствующие смесители. В открытой системе, без давления, перед бойлером необходимо установить обратный клапан, который перекрывает поток воды из бойлера, если в водопроводной сети давление падает или вода отсутствует. В этой системе обязательно используйте проточные смесители. Из-за нагрева воды объем воды в бойлере увеличивается, что вызывает капание воды из проточного смесителя. При чрезмерном затягивании рукоятки смесителя вы не остановите капание, а можете только повредить смеситель.

В закрытой системе подключения в точках водоразбора необходимо использовать проточные смесители с давлением. На выходной трубе для обеспечения безопасности необходимо установить предохранительный клапан или предохранительное устройство, которое сбрасывает избыточное давление в бойлере, если оно превышает номинальное более чем на 0,1 МПа. Выходное отверстие предохранительного клапана должно сообщаться с атмосферой.

При нагреве воды в бойлере давление воды повышается до предела, на который настроен предохранительный клапан. Поскольку обратный поток воды в водопроводную сеть перекрыт, возможно капание воды из выходного отверстия предохранительного клапана. Капающую воду можно отвести через сливную трубку, которую вы устанавливаете под предохранительным клапаном. Сливная трубка, установленная под выпускным отверстием предохранительного клапана, должна быть направлена вертикально вниз и находиться в месте, где нет риска замерзания.

Если из-за неправильной установки у вас нет возможности отвести в канализацию воду, капающую из предохранительного клапана, можно избежать капания, установив расширительный бак объемом 3 л на подающей трубе водонагревателя.

Для правильной работы предохранительного клапана необходимо периодически проводить проверки. При проверке необходимо, поворачивая рукоятку или откручивая гайку клапана (в зависимости от типа клапана), открыть выпускное отверстие предохранительного клапана. При этом из выпускного отверстия клапана должна потечь вода, что является признаком того, что клапан полностью исправен.

Закрытая система (под давлением) Открытая система (без давления)

Обозначения:

1 - Обратный предохранительный клапан 6 - Испытательное устройство 2 - Испытательный клапан 7 - Кран с ключом на трубопроводе 3 - Обратный клапан 4 - Редукционный клапан давления Х - Холодная вода 5 - Запорный клапан Т - Горячая вода

Между бойлером и предохранительным обратным клапаном не допускается установка запорного вентиля, так как это может помешать работе предохранительного обратного клапана.

Бойлер можно подключать к домашней водопроводной сети без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), обязательно необходимо установить редукционный клапан.

Перед подключением электричества сначала необходимо заполнить бойлер водой. При первом заполнении откройте кран горячей воды на смесителе. Бойлер заполнен, когда вода дойдет и пойдет из трубы смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электрической сети необходимо установить соединительный кабель с минимальным сечением не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Подключение бойлера к электрической сети должно выполняться в соответствии со стандартами для электрических сетей.

Для этого необходимо снять защитную крышку с бойлера.

Между водонагревателем и стационарной установкой необходимо установить устройство для отключения всех полюсов от питающей сети в соответствии с национальными правилами установки.

Легенда:

1 - Термостат и двухполюсный предохранитель нагревателя 2 - Нагреватель 3 - Подключение 4 - Контрольная лампа

L - Фазный провод N - Нейтральный провод Защитный провод

Схема электрического подключения

ВНИМАНИЕ: Перед любым вмешательством внутрь бойлера обязательно отключите его от электрической сети!

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети водонагреватель готов к использованию.

Поворачивая ручку термостата, расположенную на передней стороне защитной крышки, выберите желаемую температуру воды в диапазоне от 25 до 75 °C. Рекомендуется устанавливать ручку в положение «eco». Такой режим является наиболее экономичным; при этом температура воды будет составлять примерно 55 °C, образование накипи и потери тепла будут меньше, чем при более высоких температурах. Работу электронагревателя индицирует контрольная лампа. Водонагреватель оснащен биметаллическим термометром, который отклоняется вправо по часовой стрелке, когда в нагревателе находится горячая вода. Если вы не планируете использовать водонагреватель в течение некоторого времени, защитите его от замерзания, не отключая электропитание, а установив ручку термостата в положение «*». При такой настройке нагреватель будет поддерживать температуру воды около 10 °C. Если же вы все-таки отключаете нагреватель от электрической сети, во избежание замерзания необходимо слить из него воду. Вода из нагревателя сливается через подводящую трубу. Для этой цели при установке рекомендуется между предохранительным клапаном и подводящей трубой нагревателя установить специальный фитинг (тройник) или сливной клапан. Опорожнить нагреватель можно также непосредственно через предохранительный клапан, переместив рукоятку или поворотную крышку клапана в положение, как при проверке работы. Перед сливом воды нагреватель необходимо отключить от электрической сети, а затем открыть кран горячей воды (смеситель). После слива воды через подводящую трубу в нагревателе остается небольшое количество воды, которая вытекает через зазор фланца нагревателя. Внешнюю поверхность водонагревателя очищайте мягким раствором чистящего средства. Не используйте абразивные чистящие средства.

Регулярное техническое обслуживание обеспечит бесперебойную работу и длительный срок службы водонагревателя. Гарантия на отсутствие коррозии бака действует только при условии проведения регулярных проверок состояния защитного анода. Период между специальными и регулярными проверками не должен превышать 36 месяцев. Проверки должны выполняться авторизованным сервисным специалистом, который отмечает проведение проверки в гарантийном талоне. При проверке он оценивает степень износа защитного анода от коррозии и при необходимости удаляет накипь, которая накапливается внутри водонагревателя в зависимости от качества, количества и температуры потребляемой воды. После проверки водонагревателя сервисная служба, исходя из выявленного состояния, предложит вам дату следующей проверки.

Пожалуйста, не пытайтесь самостоятельно устранять возможные неисправности бойлера, а обращайтесь в ближайший авторизованный сервисный центр.

Уважаемый покупатель, благодарим вас за приобретение нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИИ.

ДАННЫЙ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ С НЕДОСТАТКОМ ОПЫТА И ЗНАНИЙ, ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, КОГДА ОНИ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ ПОЛУЧИЛИ ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ ПРИБОРА ОТ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С ПРИБОРОМ.

Водонагреватель изготовлен в соответствии с действующими стандартами и официально протестирован, сопровождается сертификатом безопасности и электромагнитной совместимости. Его технические характеристики указаны на табличке, прикрепленной между патрубками. Подключение водонагревателя к водопроводной или электрической сети должно выполняться только квалифицированным персоналом. Технические работы внутри водонагревателя, связанные с ремонтом, удалением накипи, проверкой или заменой анода защиты от коррозии, могут выполняться только авторизованными ремонтными мастерскими.

УСТАНОВКА

Рекомендуется устанавливать водонагреватель вблизи места потребления воды. Если вы устанавливаете водонагреватель в помещении, где находится ванна или душевая кабина, необходимо соблюдать требования стандарта IEC 60364-7-701 (VDE 0100 Teil 701). При настенном монтаже используйте болты диаметром не менее 8 мм. Стена с недостаточной прочностью или несущей способностью должна быть предварительно укреплена в месте установки водонагревателя. Водонагреватели данного типа должны устанавливаться на стену только в вертикальном положении. Для облегчения проверки и замены магниевого анода рекомендуем оставить достаточное пространство между верхней частью водонагревателя и потолком (см. размер G на схеме необходимых размеров для подключения). В противном случае при текущем обслуживании водонагревателя его придется снимать со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОНАГРЕВАТЕЛЯ

Tipi TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Volum [I]	30	50	80	100	120	150	200
Presiune nominală [MPa]	0,6
Greutate / umplat cu apă [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protectția anticorozivă a cazanului	emailat / Mg anod
Puterea înçălzitorului electric [W]	2000
Tensiunea din rețea [V~]	230
Timp de înçălzire până la 75°C 1) [h]	105	155	305	355	435	545	740
Cantitatea de apă amestecataă la 40°C [I]	50	89	145	200	236	298	399
Consumul de energia 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема воды электрическим нагревательным элементом (спиралью) при температуре поступающей холодной воды из водопровода 15°C. 2) Потребление электроэнергии при поддержании постоянной температуры воды в водонагревателе 65°C при температуре окружающей среды 20°C, измеренное в соответствии с DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Размеры для подключения и монтажа водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Трубы подачи воды и отвода воды из бойлера обозначены по-разному. Труба подачи холодной воды отмечена синим цветом, а труба отвода горячей воды — красным. Бойлер может быть подключен к водопроводной сети двумя способами. Закрытая система подключения под давлением позволяет распределять горячую воду одновременно в несколько мест потребления. В зависимости от выбранной системы подключения приобретаются соответствующие смесители. При использовании открытой системы без давления необходимо установить обратный клапан, который предотвращает слив воды из бойлера в случае отсутствия воды или временного прекращения подачи воды из сети. При применении этой системы подключения требуется использовать переливной смеситель. Из-за нагрева объем воды в бойлере увеличивается, что вызывает капание воды из трубы смесителя. Полное затягивание крана не останавливает капание, а наоборот, приводит к повреждению смесителя. В случае закрытой системы подключения под давлением (подключение под давлением) необходимо использовать смесители, рассчитанные на давление. Для обеспечения безупречной работы без какого-либо риска на трубе подачи воды в бойлер обязательно должен быть установлен предохранительный клапан или группа безопасности, с помощью которых будет предотвращено повышение давления в бойлере более чем на 0,1 МПа сверх номинального значения. Сливное отверстие предохранительного клапана должно обязательно иметь выход в атмосферу. Нагрев воды в бойлере приводит к повышению давления до предела, установленного предохранительным клапаном. Поскольку возврат воды в сеть затруднен, может случиться, что из сливного отверстия предохранительного клапана начнет капать вода. Образующуюся при капании воду можно отвести в дренажный канал с помощью улавливающей муфты, которая будет размещена под предохранительным клапаном. Отводящая труба, подключенная к предохранительному клапану, должна быть установлена с уклоном вниз, при этом необходимо следить, чтобы она находилась в месте, защищенном от замерзания. В случае, если из-за неправильной установки у вас нет возможности направить капающую из предохранительного клапана воду в дренажный канал, накопления капающей воды можно избежать, установив расширительный бачок объемом 3 л на трубе подачи воды в бойлер.

Для того чтобы предохранительный клапан работал правильно, необходимо периодически проверять его самостоятельно. При каждой проверке необходимо открывать сливное отверстие предохранительного клапана; в зависимости от типа клапана это можно сделать либо с помощью его крана, либо открутив гайку клапана.

Если в этот момент из сливного отверстия клапана начнет вытекать вода, это означает, что клапан работает безупречно.

Легенда:

1 - Предохранительный клапан 6 - Испытательный аксессуар 2 - Испытательный клапан 7 - Слив, подключенный к канализации 3 - Обратный клапан (на коллекторном канале) 4 - Редукционный клапан H - Холодная вода 5 - Запорный кран T - Горячая вода

Не допускается установка запорного крана между бойлером и предохранительным клапаном-редуктором давления, так как это препятствовало бы его функционированию.

Бойлер может быть подключен к бытовой системе водоснабжения без редукционного клапана, если давление в сети составляет менее 0,5 МПа (5 бар). Если давление в сети превышает 0,5 МПа (5 бар), необходимо установить редукционные клапаны. Перед подключением к электрической сети бойлер должен быть обязательно заполнен водой. При первом заполнении необходимо открыть кран горячей воды. Бойлер считается заполненным, когда вода начинает течь из крана.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электрической сети необходимо установить соединительный кабель с минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²). Для этого необходимо снять защитную пластиковую крышку.

Подключение бойлера к электрической сети должно выполняться в соответствии с действующими нормами для электрических установок. Между бойлером и местом его окончательной установки должен быть установлен разъединитель всех полюсов питающей сети в соответствии с действующими национальными нормативами.

0

Обозначения:

1 - Термостат, биметаллический предохранитель 2 - Нагревательный элемент 3 - Соединительная муфта 4 - Контрольная лампа

L - Фазный провод N - Нейтральный провод - Защитный провод

Схема электрического подключения

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети бойлер готов к использованию. Поворачивая ручку термостата, расположенную на передней части защитной крышки, вы можете выбрать температуру, при которой вода будет нагреваться, в диапазоне от 25°C до 75°C. Рекомендуется устанавливать ручку в положение "eco". Это наиболее экономичное положение, так как оно обеспечивает температуру воды около 55°C, а отложения накипи и потери тепла будут меньше, чем при установке более высокой температуры.

Индикатор управления показывает, что нагревательные элементы работают. Сбоку на бойлере установлен биметаллический термометр, который вращается по часовой стрелке вправо, когда в бойлере есть горячая вода. Если вы не планируете использовать его в течение длительного времени, вы можете предотвратить замерзание содержимого, оставив бойлер включенным и установив ручку термостата в положение «*». В этом положении температура воды будет поддерживаться на уровне около 10 °C. Если вы выключите бойлер, чтобы избежать риска замерзания воды, его необходимо опорожнить. Бойлер опорожняется через сливную трубу. Для этого рекомендуется при монтаже между предохранительным клапаном и сливной трубой установить специальный фитинг (тройник) или сливной клапан. Бойлер также можно опорожнить напрямую через предохранительный клапан, повернув ручку или вращающуюся крышку клапана так же, как при проверке его работы. Перед опорожнением необходимо отключить бойлер от электрической сети и затем открыть кран горячей воды. После слива воды через сливную трубу остается небольшое количество воды, которое при снятии фланца вытекает через его отверстие.

Внешнюю поверхность бойлера следует очищать мягким моющим средством, растворенным в воде. Не используйте растворители и абразивные или агрессивные чистящие средства.

Проводя регулярные технические проверки, вы обеспечите как безупречную работу бойлера, так и его долговечность. Рекомендуется, чтобы первая проверка, проводимая квалифицированным персоналом авторизованного сервисного центра, была выполнена через 2 года после ввода бойлера в эксплуатацию. При этом необходимо проверить износ анода защиты от коррозии и, при необходимости, очистить бойлер от накипи, учитывая, что известковые отложения зависят от качества, количества и температуры используемой воды. Дата следующей проверки будет предложена квалифицированным персоналом ремонтной мастерской и установлена в зависимости от состояния бойлера на момент проведения первой проверки.

Пожалуйста, не пытайтесь самостоятельно устранять возможные неисправности, а обращайтесь в ближайшую авторизованную ремонтную мастерскую.

Уважаемый клиент, благодарим вас за доверие, проявленное при покупке нашего изделия. ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТУ ИНСТРУКЦИЮ ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ.

ЭТО УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ С НЕДОСТАТОЧНЫМ ОПЫТОМ И ЗНАНИЯМИ, ЕСЛИ ТОЛЬКО ИМ НЕ БЫЛО ОБЕСПЕЧЕНО НАБЛЮДЕНИЕ ИЛИ ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ ЭТОГО УСТРОЙСТВА ОТ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ ОБЕСПЕЧИТЬ, ЧТО ОНИ НЕ БУДУТ ИГРАТЬ С ПРИБОРОМ.

Нагреватель изготовлен в соответствии с действующими нормами и официально испытан, на него выдан сертификат безопасности и сертификат электромагнитной совместимости. Его основные технические характеристики указаны на заводской табличке, наклеенной между патрубками подключения. Подключение нагревателя к водопроводной и электрической сети должен выполнять только специально обученный специалист. Вмешательство во внутренние части нагревателя с целью ремонта, удаления накипи, осмотра или замены антикоррозионного защитного анода должно выполняться только авторизованной сервисной службой.

УСТАНОВКА

Устанавливайте нагреватель как можно ближе к месту потребления. При установке нагревателя в помещении с ванной или душем необходимо соблюдать требования нормы IEC 60364-7-701 (VDE 0100, часть 701). Крепите его к стене с помощью настенных винтов с минимальным номинальным диаметром 8 мм. Стену со слабой несущей способностью необходимо соответствующим образом укрепить в месте крепления. Нагреватель можно крепить к стене только в вертикальном положении. Для облегчения проверки и замены магниевого анода рекомендуем оставить достаточное пространство между верхом нагревателя и потолком (см. размер G на схеме присоединительных размеров). В противном случае при сервисном обслуживании нагреватель придется демонтировать со стены.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРИБОРА

Typ TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Objem [I] 30 50 80 100 120 150 200
Menovitý tlak [MPa] 0,6
Hmotnost' napleny vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorózna ochrana kotla	Emailový / Mg anóda
Prípojný vykon [W]	2000
Napätie [V~] 230
Čas zohrevania do 75°C 1) [h]	105	155	305	355	435	545	740
Množstvo miešanej vody pri 40°C [I]	50 89 1	45 200 236	298 399
Energetická spotreba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема нагревателя электрическим нагревательным элементом при входной температуре холодной воды из водопровода 15°C. 2) Потребление энергии при поддержании постоянной температуры воды в нагревателе 65°C и температуре окружающей среды 20°C, измерено по DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305	1065 220	- 454	461 260
TGR 200 N	1514	1050 444	800 500	507 260

G

Присоединительные и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Подача и отвод воды на патрубках нагревателя обозначены цветом.

Подача холодной воды обозначена синим цветом, отвод горячей воды — красным. Нагреватель можно подключить к водопроводной сети двумя способами. Закрытая напорная система позволяет отбирать воду из нескольких точек водоразбора. Открытая, безнапорная система позволяет отбирать воду только из одной точки водоразбора. Подходящие смесители необходимо приобрести в зависимости от выбранной системы подключения.

При открытой, безнапорной системе перед нагревателем необходимо установить обратный клапан, который предотвращает вытекание воды из бака при недостатке воды в сети. При этой системе подключения необходимо использовать проточный смеситель. В нагревателе объем воды из-за нагрева увеличивается, что вызывает капание воды из крана смесителя. Сильным нажатием на рычаг смесителя вы не сможете предотвратить капание, более того, можете повредить смеситель.

При закрытой, напорной системе подключения необходимо использовать напорные смесители в точках водоразбора. На подводящей трубе из соображений безопасности необходимо установить предохранительный клапан, предотвращающий повышение давления в баке более чем на 0,1 МПа сверх номинального давления. Отводное отверстие предохранительного клапана должно быть обязательно выведено в атмосферу.

При нагреве воды в нагревателе давление воды в котле повышается до предела, установленного на предохранительном клапане. Поскольку возврат воды в водопроводную сеть невозможен, вода может капать из выпускного отверстия предохранительного клапана. Капающую воду можно отвести в слив с помощью сливного штуцера, который устанавливается под предохранительным клапаном. В случае, если из-за неправильно выполненного монтажа у вас нет возможности отвести капающую воду из обратного предохранительного клапана в слив, вы можете предотвратить капание, установив расширительный бак объемом 3 л на подводящей трубе нагревателя.

Для обеспечения правильной работы предохранительного клапана необходимо периодически проводить проверки. При проверке необходимо с помощью рычага или ослабления гайки клапана (в зависимости от типа клапана) открыть выпуск из обратного предохранительного клапана. При этом из выпускного сопла клапана должна вытекать вода, что является признаком исправности клапана.

Закрытая (напорная) система Открытая (безнапорная) система

Легенда:

1 - Предохранительный клапан 6 - Контрольный штуцер 2 - Обратный клапан 7 - Воронка с подключением к сливу 3 - Обратный клапан 4 - Редукционный клапан H - Холодная вода 5 - Запорный клапан T - Горячая вода

Между нагревателем и обратным предохранительным клапаном нельзя устанавливать запорный вентиль, так как это сделает невозможным работу обратного предохранительного клапана.

Нагреватель можно подключать к домашней водопроводной сети без редукционного клапана, если давление в сети ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), установка редукционного клапана обязательна.

Перед подключением к электрической сети необходимо обязательно наполнить нагреватель водой. При первом наполнении откройте рычаг горячей воды на смесителе. Нагреватель наполнен, когда вода потечет из выпускной трубки смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электрической сети необходимо установить в нагреватель соединительный шнур минимальным сечением не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Для этого необходимо снять защитную крышку с нагревателя.

Подключение нагревателя к электрической сети должно быть выполнено в соответствии с нормами для электрических проводок. Между водонагревателем и стационарной установкой должно быть встроено устройство для отключения всех полюсов от питающей сети в соответствии с национальными предписаниями, касающимися установки.

Легенда:

1 - Термостат и двухполюсный тепловой предохранитель 2 - Нагревательный элемент 3 - Клемма подключения 4 - Контрольная лампа

L - Фазный провод N - Нейтральный провод

• Защитный проводник

Схема электрического подключения

ВНИМАНИЕ: Перед любым вмешательством внутрь нагревателя его необходимо обязательно отключить от электрической сети!

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети нагреватель готов к использованию. Поворачивая ручку термостата, которая находится на передней стороне защитного кожуха, вы выберете желаемую температуру воды от 25° до 75°C. Рекомендуем установить ручку в положение "eco". Такая настройка является более экономичной; при этом достигается температура воды примерно 55°C, отложения накипи и потери тепла будут меньше, чем при настройках на более высокую температуру.

Функцию электрического нагревательного элемента сигнализирует контрольная лампа. Нагреватель имеет на корпусе биметаллический термометр, который отклоняется вправо по часовой стрелке, когда в нагревателе находится теплая вода. Если вы не будете использовать нагреватель в течение длительного времени, защитите его содержимое от замерзания следующим образом: не отключайте электрический ток, установите ручку термостата в положение "*". При такой настройке нагреватель будет поддерживать температуру воды примерно на уровне 10°C. Однако, если вы отключите нагреватель от электрической сети, вы также должны слить из него воду, если существует опасность замерзания. Вода из нагревателя сливается через приточный шланг нагревателя. Для этой цели рекомендуем при установке между предохранительным клапаном и приточным шлангом нагревателя разместить отдельный фитинг (тройник) или сливной клапан. Нагреватель можно опорожнить также непосредственно через предохранительный клапан, сдвинув рычажок или поворотную головку клапана в то же положение, что и при проверке работоспособности. Перед опорожнением необходимо отключить нагреватель от электрической сети, а затем открыть кран горячей воды на подключенном смесителе. После слива воды из сливного шланга в нагревателе останется небольшое количество воды, которая вытечет, когда вы снимете нагревательный фланец с отверстия нагревательного фланца.

Внешнюю поверхность нагревателя очищайте мягким раствором стирального порошка. Не используйте растворители и агрессивные чистящие средства.

Регулярными сервисными осмотрами вы обеспечите безупречную работу и долгий срок службы нагревателя. Первый осмотр должен быть проведен авторизованной сервисной службой примерно через два года после подключения. При осмотре определяется степень износа антикоррозионного защитного анода и при необходимости очищается накипь, которая накапливается внутри нагревателя в зависимости от качества, количества и температуры используемой воды. Сервисная служба после осмотра нагревателя, учитывая выявленное состояние, порекомендует вам также дату следующей проверки.

Просим вас не устранять возможные неисправности нагревателя самостоятельно, а сообщать о них в ближайшую авторизованную сервисную службу.

Уважаемый покупатель, благодарим вас за покупку нашего изделия.

Перед установкой и первым запуском водонагревателя внимательно прочитайте данную инструкцию.

Данный прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями, или при недостатке опыта и знаний, если только они не находятся под присмотром и не проинструктированы относительно использования прибора лицом, ответственным за их безопасность.

Дети должны находиться под присмотром, чтобы обеспечить, что они не играют с прибором.

Водонагреватель изготовлен в соответствии с действующими стандартами, прошел аттестацию и оценен по стандартам ISO и сертификатам безопасности. Основные характеристики устройства указаны на заводской табличке, расположенной между патрубками подключения воды. Подключение нагревателя к электрической сети и водопроводу может выполнять только авторизованная служба или уполномоченный специалист. Гарантийное и послегарантийное обслуживание и ремонт, удаление накипи, проверку или замену антикоррозионного анода может выполнять только сервисная служба, уполномоченная производителем.

МОНТАЖ

Водонагреватель должен быть установлен как можно ближе к точкам водоразбора. Если вы устанавливаете водонагреватель в помещении с ванной или душевой кабиной, необходимо соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Он должен быть закреплен на стене с использованием подходящих винтов для твердого слоистого известняка диаметром не менее 8 мм. В слабых местах стены, где будет закрепляться устройство, необходимо соответствующее усиление. Нагреватели данной серии устанавливаются на стену только в вертикальном положении. Для облегчения контроля и замены магниевых анодов рекомендуется оставить достаточно места между верхом нагревателя и потолком (см. размеры G на чертеже монтажных размеров). В противном случае при проведении указанного обслуживания потребуется снять нагреватель со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОНАГРЕВАТЕЛЕЙ

Tipas TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Modelis TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Türis [I] 30 50 80 100 120 150 200
Nominalus slègis [MPa] 0,6
Svoris tušćio / priptyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikoroziné bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elementogalingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas1) [h]	105	155	305	355	435	545	740
Sumaišyto iki 40°C vandenskiekis [I]	50 89 1	45 200 236	298 399
Šilumos nuostoliai 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева воды рассчитывается при температуре проточной холодной воды 15°C. 2) Теплопотери рассчитываются при поддержании в нагревателе постоянной температуры 65°C, при температуре окружающей среды 20°C. Измерения выполнены в соответствии с DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090	865 205	4 461 260
TGR 150 N	1305	1065	220 - 454	461 260
TGR 200 N	1514	1050	444 800	500 500	507 260

G

Подключение и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Патрубки подвода холодной и отвода горячей воды обозначены разными цветами: синий — холодная вода, красный — горячая.

Водонагреватель может быть подключен к водопроводной сети двумя способами. Закрытая (накопительная) система подключения воды обеспечивает водой несколько точек водоразбора, а открытая (проточная) — только одну точку. В зависимости от выбранной системы должны быть установлены соответствующие смесители. В открытой системе подключения воды перед нагревателем необходимо установить обратный клапан, который не позволит горячей воде попасть в трубопровод холодной воды. В такой системе необходимо использовать проточный смеситель. В водонагревателе из-за повышения температуры изменяется объем воды.

По этой причине из вышеупомянутого смесителя может капать вода. Не пытайтесь остановить воду, сильно закручивая кран, так как вы можете повредить смеситель.

В закрытой системе водоснабжения необходимо использовать смесители в точках водоразбора. На трубе подачи холодной воды необходимо установить предохранительный/обратный клапан, настроенный на давление 0,1 МПа, или предохранительную группу, которая защитит от избыточного давления в баке. При нагреве воды давление в водонагревателе повышается до установленных 0,1 МПа.

Выпуск предохранительного клапана должен иметь выход в атмосферу. Избыток воды может капать из отверстия предохранительного клапана, поэтому рекомендуется подвести от предохранительного клапана к сливу гибкую трубку или шланг. Она должна быть направлена прямо вниз и защищена от замерзания.

Если существующая водопроводная система не позволяет сливать капающую воду из обратного предохранительного клапана в канализацию, вы можете избежать капания, установив резервуар объемом 3 литра на трубе подачи воды в бойлер.

Чтобы предохранительный клапан работал правильно, вы должны периодически проверять его самостоятельно. Для проверки клапана необходимо открыть выпускное отверстие обратного предохранительного клапана, повернув рукоятку или открутив гайку клапана (в зависимости от типа клапана). Клапан работает правильно, если вода вытекает из сопла, когда выпускное отверстие открыто.

Закрытая (накопительная) система Открытая (проточная) система

Условные обозначения:

1 - Предохранительный клапан 6 - Штуцер для подключения манометра 2 - Штуцер для слива воды 7 - Трап или канализационная труба 3 - Обратный клапан 4 - Редукционный клапан H - Холодная вода 5 - Вентиль T - Горячая вода

Категорически запрещается устанавливать запорный вентиль между водонагревателем и обратным/предохранительным клапаном.

Если давление в водопроводной сети не превышает 0,5 МПа (5 бар), водонагреватель можно подключать напрямую. Если давление превышает 0,5 МПа (5 бар), необходимо установить редукционный клапан.

При повышенной жесткости воды необходимо установить фильтры для регулирования жесткости. Перед подключением водонагревателя к электрической сети необходимо заполнить водонагреватель водой. Для этого нужно открыть кран подачи горячей воды. Водонагреватель будет полностью заполнен, когда из крана горячей воды начнет течь вода.

Подключение к электрической сети.

Перед подключением к электрической сети необходимо установить в водонагреватель соединительный кабель минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²). Для этого нужно снять рукоятку термостата и, вставив отвертку в щель между пластиной и защитной крышкой у рукоятки термостата с одной стороны и с другой стороны, снять переднюю пластину защитной крышки. Чтобы снять защитную крышку, открутите два винта, удерживающих крышку. Подключение водонагревателя к электрической сети осуществляется в соответствии с действующими в стране требованиями.

Между водонагревателем и электрической установкой должно быть установлено устройство для отключения всех полюсов от напряжения, соответствующее действующим в стране требованиям к электрическим установкам.

Условные обозначения:

1 - Термостат, биметаллический предохранитель 2 - Нагревательный элемент 3 - Клеммная колодка 4 - Контрольная лампа

L - фазный провод N - нулевой провод - -заземляющий провод

Электрическая схема

Внимание! Данное устройство предназначено для подключения к сети переменного тока с защитным заземляющим проводом. В целях вашей безопасности подключайте прибор только к розетке с защитным заземлением. Не меняйте вилку и не используйте переходники.

Эксплуатация и обслуживание водонагревателя

Водонагревателем можно пользоваться после его подключения к водопроводу и электрической сети.

Температура воды в водонагревателе автоматически поддерживается термостатом. Вы можете установить желаемую температуру воды, поворачивая ручку термостата. Можно установить желаемую температуру от 25°C до 75°C. Рекомендуется устанавливать ручку в положение «эко», при котором вода нагревается до 55°C, так как это позволяет оптимально использовать электроэнергию и предотвращает образование накипи. Если вы собираетесь не пользоваться водонагревателем в течение некоторого времени, поверните ручку термостата в положение «**».

В этом случае будет поддерживаться температура воды около 10°C, и вы избежите замерзания водонагревателя. Работу нагревателя показывает контрольная лампа. На нагревателе есть биметаллический термометр, который при наличии теплой воды в нагревателе отклоняется по часовой стрелке вправо.

Вода из нагревателя вытекает через сливную трубу нагревателя. Поэтому при установке нагревателя рекомендуется между предохранительным клапаном и сливной трубой установить специальный фитинг (тройник) или сливной вентиль. Вы можете опорожнить нагреватель и непосредственно через предохранительный клапан, повернув ручку или поворотную крышку клапана в положение проверки работоспособности. Перед опорожнением нагревателя необходимо отключить его от электрической сети, а затем открыть кран горячей воды на подключенном смесителе. После опорожнения нагревателя через сливную трубу в нагревателе остается небольшое количество воды, которое вытекает после снятия соединителя нагревателя через соединительное отверстие нагревателя.

Внешнюю поверхность нагревателя протирайте тряпкой с мылом или другим моющим средством. Не используйте растворители или другие агрессивные чистящие средства.

Для обеспечения хорошей работы нагревателя и его долговечности рекомендуется периодически проводить его проверку. Первая проверка должна быть примерно через два года работы. Во время нее проверяется состояние магниевого анода, промывается внутренняя часть нагревателя от образовавшихся отложений накипи. По результатам проверки состояния нагревателя сервисная служба даст рекомендации о следующем сроке осмотра. Магниевый анод заменяется, если его диаметр значительно уменьшился или он полностью износился.

Не ремонтируйте водонагреватель самостоятельно, а обращайтесь в сервисную службу.

Внимание! Перед ремонтом нагревателя убедитесь, что он отключен от электрической сети.

Прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, или с недостатком опыта и знаний, если они не находятся под наблюдением или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

Дети должны находиться под присмотром, чтобы они не играли с прибором.

Водонагреватель изготовлен и испытан в соответствии с действующими нормами. Изделие имеет сертификат безопасности и сертификат электромагнитной совместимости. Его основные технические характеристики указаны на табличке, прикрепленной между патрубками подключения. Водонагреватель должен подключаться к водопроводной и электрической сети только квалифицированным и обученным специалистом. Вмешательство во внутренние части водонагревателя с целью ремонта, удаление накипи, а также проверка или замена анода антикоррозионной защиты должны выполняться только авторизованным сервисным центром.

ВСТРОЙКА

Установите водонагреватель как можно ближе к точке водоразбора. Если водонагреватель устанавливается в помещении с ванной или душем, необходимо соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Он должен быть закреплен на стене двумя винтами диаметром не менее 8 мм. Стены с плохой несущей способностью в месте установки водонагревателя следует при необходимости усилить. Водонагреватель должен крепиться к стене только вертикально. Для облегчения проверки или замены магниевого анода рекомендуем оставить достаточно места между верхней частью водонагревателя и потолком (см. размер G на монтажной схеме). В противном случае при обслуживании придется снимать водонагреватель со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Typ TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N

Modell TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N

Volym [I]

Tryck [MPa]

Massa / fylld med vatten [kg]

Antikorrosionsskydd av varmvattenberedaren

Strömfürbruking [W]

Spanning [V~]

Uppvärningstid till 75°C 1) [h]

Mängd blandat vatten vid 40°C [I]

Energiförbrukning 2) [kWh/24h]

1) Время нагрева всего объема водонагревателя при температуре входящей воды 15 °C. 2) Потребление энергии при постоянной температуре воды 65 °C в водонагревателе и температуре окружающей среды 20 °C, согласно DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N 10	090 865	205 - 454	461 260
TGR 150 N 13	05 1065	220 - 454	461 260
TGR 200 N 15	105 0444	0 500 50	07 260

Подсоединительные и монтажные размеры водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Патрубки холодной и горячей воды на водонагревателе имеют цветовую маркировку. Входящая холодная вода отмечена синим цветом, а выходящая горячая вода — красным. Водонагреватель может быть подключен к водопроводной сети двумя способами. Закрытая система под давлением позволяет отбирать горячую воду в нескольких точках. Открытая система без давления позволяет отбирать горячую воду только в одной точке. В зависимости от выбранной системы подключения необходимо также выбрать подходящий смеситель.

При открытой безнапорной системе на входящей трубе холодной воды необходимо установить обратный клапан, который предотвращает опорожнение водонагревателя, если водопроводная система будет опорожнена. Такая система подключения требует проточного смесителя. При нагреве воды в водонагревателе увеличивается объем и давление в баке, в результате чего из крана может начать капать. Это капание невозможно предотвратить. Затягивание смесителя сильнее может только повредить его. Вода перестанет капать, когда давление выровняется.

При закрытой системе подключения с давлением в водонагревателе необходимо использовать напорный смеситель. Обязательна установка предохранительного клапана или комбинированного предохранительно-запорного клапана на входящей линии холодной воды, который предотвращает повышение давления в баке водонагревателя. Давление в баке не должно превышать 0,1 МПа от номинального значения. Отводное отверстие предохранительного клапана должно обязательно иметь выход в атмосферу. При нагреве воды в водонагревателе давление воды повышается до предельного значения предохранительного клапана. Поскольку возврат в водопроводную сеть предотвращен, может начаться капание из предохранительного клапана. Капающую воду можно отвести с помощью сборной воронки, установленной под клапаном. Отводная труба должна быть направлена строго вниз и не должна подвергаться риску замерзания. В случае, если из-за конструктивных препятствий невозможно отвести воду из предохранительного клапана, капания можно избежать с помощью расширительного бачка объемом 3 литра, установленного на входящей линии холодной воды.

Каждый должен периодически самостоятельно проверять работоспособность предохранительного клапана. Поворачивая рукоятку клапана или откручивая гайку (в зависимости от типа клапана), открывают сопло клапана для сброса избыточного давления. Если в результате этой операции из предохранительного клапана начинает течь вода, это означает, что система работает исправно.

Пояснение:

1 - Предохранительный клапан

6 Тестовый

2 - Тестовый клапан 7 - Воронка с дренажным соединением 3 - Обратный клапан 4 - Редукционный клапан H - Холодная вода 5 - Запорный клапан T - Горячая вода

Между водонагревателем и предохранительным клапаном нельзя устанавливать запорный клапан, так как такая схема подключения предотвратит функционирование предохранительного клапана.

Водонагреватель может быть подключен к водопроводной сети без редукционного клапана, если давление в системе ниже 0,5 МПа (5 бар). Если давление в водопроводной сети превышает 0,5 МПа, редукционный клапан обязателен.

Перед включением электропитания система должна быть заполнена водой. При первом заполнении откройте смеситель в положение горячей воды. Система заполнена, когда из крана начинает течь вода.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

При подключении к электрической сети площадь сечения соединительного кабеля должна быть не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). Одновременно провода для контрольной лампы должны быть подключены к клеммам термостата, которые обозначены номерами 1 и 2 или A и B, в зависимости от исполнения термостата. Для этого необходимо отвинтить защитную крышку водонагревателя.

Подключение должно соответствовать предписанным правилам для электрических соединений. Между водонагревателем и электрической сетью должно быть установлено устройство, которое может отсоединять все полюса подключения водонагревателя от электрической сети в соответствии с национальными нормами.

Пояснение:

1 - Термостат и двухполюсный тепловой предохранитель 2 - Нагревательный элемент 3 - Клеммная колодка 4 - Контрольная лампа

L - Фаза

N - Нейтраль

• Земля

Схема электрического подключения

ВНИМАНИЕ: Всегда отключайте питание перед любым вмешательством во внутренние части водонагревателя!

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети водонагреватель готов к использованию. Поворачивая ручку термостата, расположенную на передней панели защитной крышки, можно выбрать температуру воды от 25°C до 75°C. Рекомендуется повернуть ручку в положение «eco», так как это наиболее экономичный режим. Температура воды при этом составит около 55°C. Также образование накипи и потери тепла будут меньше, чем при установке более высокой температуры. Работа нагревательного элемента видна по контрольной лампе. В корпусе водонагревателя установлен биметаллический термометр, который показывает температуру воды, стрелка движется вправо, когда в водонагревателе есть горячая вода.

Если водонагреватель не будет использоваться в течение длительного времени, его необходимо защитить от возможных заморозков, установив ручку термостата в положение **. В этом положении водонагреватель будет поддерживать температуру около 10°C. Если питание водонагревателя отключено и существует риск замерзания, водонагреватель необходимо слить. Водонагреватель опорожняется через подводящую трубу. Рекомендуется при монтаже установить тройник или сливной кран между предохранительным клапаном и подводящей трубой. Водонагреватель также можно опорожнить косвенно с помощью предохранительного клапана, переместив рукоятку или повернув колпачок клапана в положение, как при проверке работоспособности. Перед сливом необходимо отсоединить водонагреватель от электрической сети, затем открыть кран горячей воды на смесителе. После слива в резервуаре останется небольшое количество воды, которое можно удалить, сняв саму соединительную муфту для трубы холодной воды, и таким образом резервуар можно полностью опорожнить через отверстие для подключения.

Внешний корпус водонагревателя можно содержать в чистоте с помощью обычных жидких моющих средств, используемых на кухне или в ванной. Не используйте растворители или абразивные чистящие средства.

Регулярное техническое обслуживание гарантирует безотказную работу и долгий срок службы водонагревателя. Первое техническое обслуживание следует проводить примерно через 2 года после подключения. При осмотре проверяется антикоррозионный защитный анод и удаляется накипь, которая, возможно, скопилась в баке. Отложения накипи в баке чаще всего зависят от качества воды, температуры и количества потребляемой воды. После осмотра сервисная служба может предложить подходящую дату для следующей проверки.

ВНИМАНИЕ: Никогда не устраняйте возможные неисправности водонагревателя самостоятельно, а обращайтесь в ближайшую сервисную службу для устранения неисправности.

Уважаемый клиент, мы благодарны вам за покупку нашего продукта. ПОЖАЛУЙСТА, ПЕРЕД МОНТАЖОМ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИИ.

ЭТОТ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ЛИЦ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ С НЕДОСТАТКОМ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПРОИНСТРУКТИРОВАНЫ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ ПРИБОРА ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ УБЕДИТЬСЯ, ЧТО ОНИ НЕ ИГРАЮТ С ПРИБОРОМ.

Этот водонагреватель изготовлен в соответствии с действующими нормами и официально одобрен, для него также были выданы сертификат безопасности и сертификат электромагнитной совместимости. Его общие технические характеристики указаны на табличке, прикрепленной между двумя патрубками. Водонагреватель должен быть подключен к электрической системе и системе трубопроводов, работы по подключению должны выполняться квалифицированным специалистом. Любое внутреннее вмешательство для ремонта, удаления накипи и контроля или замены защитного анода может быть выполнено только авторизованным сервисным центром.

МОНТАЖ

Водонагреватель устанавливается как можно ближе к розеткам и водопроводу. Если вы собираетесь устанавливать водонагреватель в помещении, где есть ванна или душ, они должны соответствовать требованиям стандартов IEC 60364-7-701 (VDE 0100, глава 701). Он крепится к стене с помощью двух дюбелей диаметром не менее 8 мм. Если стена недостаточно прочная в месте крепления водонагревателя, ее необходимо соответствующим образом укрепить. Водонагреватель должен крепиться к стене вертикально. Для более легкого контроля и замены магниевого анода рекомендуем оставить достаточно места между потолком и верхней частью водонагревателя (см. размеры «G» на схеме установки). В противном случае при проведении вышеупомянутого технического обслуживания потребуется демонтировать водонагреватель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Tipo TGR 30 N TGR 50 N TGR 80 N	TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Modelo TGR 30 N TGR 50 N TGR 80 N TGR 100	N TGR 120 N TGR 150 N TGR 200 N
Volumen [I]	30	50	80	100	120	150	200
Presión denominada [MPa]	0,6
Masa /llenado con agua [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protección anticorrosiva de caldera	esmaltado/Mgánodo
Energía de conexión [W]	2000
Tensión [V~]	230
Tiempo de calentimiento hasta 75°C [h]	105	155	305	355	435	545	740
Cantidad de agua mezclada a 40°C [I]	50	89	145	200	236	298	399
Consumo de energia 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя холодной водой из водопровода с температурой 15°C. 2) Потребление энергии для поддержания постоянной температуры воды в водонагревателе 65°C и при температуре окружающей среды 20°C, измерено по DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Монтажные размеры и подключение водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ТРУБОПРОВОДНОЙ СИСТЕМЕ

Трубы для подключения имеют цветовую маркировку. Труба подачи холодной воды отмечена синим цветом, труба подачи горячей воды — красным.

Водонагреватель можно подключить к трубопроводной системе двумя способами: закрытым (под давлением) и открытым (без давления). При закрытом способе подключения к системе под давлением возможен забор воды из нескольких точек водоразбора; при открытом способе (без давления) подключение к системе слива обеспечивает только одну точку водоразбора. Для выбранных систем подключения также необходимо использовать соответствующие смесители.

В открытой системе перед водонагревателем необходимо установить обратный клапан, который обеспечивает качество воды в бойлере, если в системе не хватает воды. В этой системе подключения следует использовать подходящий проточный смеситель.

Нагрев воды в бойлере увеличивает объем воды, что приводит к капанию из излива смесителя. Не затягивайте слишком сильно рукоятку смесителя, так как она может быть повреждена, и чтобы избежать капания из излива смесителя.

В закрытой системе под давлением необходимо использовать смеситель в точке водоразбора. Для большей безопасности на сливной трубе обязательно установить предохранительный клапан или предохранительную группу, которая обеспечивает повышение давления в бойлере не более чем на 0,1 МПа сверх номинального. Сливное отверстие предохранительного клапана должно быть направлено в среду с нормальным атмосферным давлением.

При нагреве воды в водонагревателе давление воды достигает своего максимального значения, на которое рассчитан подключенный предохранительный клапан. Поскольку слив воды подключен к предохранительной сливной трубе системы трубопроводов, из отверстия предохранительного клапана может капать вода. Капающую воду можно направить в трубу с помощью дополнительной детали, установленной под предохранительным клапаном. Сливная труба, установленная под предохранительным клапаном, должна быть направлена прямо вниз и находиться в среде, где не замерзает.

В случае неправильной установки нет возможности направить капли из предохранительного обратного клапана в слив; можно испарить капли, установив расширительный бак объемом 3 литра, направленный в сливную трубу водонагревателя.

Для нормальной работы предохранительного клапана пользователь должен проводить периодические проверки. При проверке необходимо с помощью рукоятки или откручивания гайки клапана (в зависимости от типа клапана) открыть слив предохранительного обратного клапана; после этого из направляющей клапана с толстой губой должна потечь вода, что является признаком того, что клапан исправен.

Закрытая система (под давлением) Открытая система (без давления)

Легенда:

1 - Предохранительный клапан 6 - Дополнительная испытательная деталь 2 - Испытательный клапан 7 - Воронка с уплотнением к сливу 3 - Обратный клапан 4 - Редукционный клапан давления H - холодная вода 5 - Запорный клапан T - горячая вода

Между нагревателем и предохранительным клапаном не следует устанавливать запорный клапан, так как в этом случае работа предохранительного клапана будет невозможна.

Нагреватель можно подключить к системе трубопроводов без редукционного клапана, если давление в системе ниже 0,5 МПа (5 бар). Если давление в системе превышает 0,5 МПа (5 бар), необходимо обязательно установить редукционный клапан.

Перед подключением к электричеству необходимо обязательно сначала заполнить его водой. Для первого заполнения откройте кран горячей воды на смесителе. Нагреватель заполнен, когда вода переливается через край сливной трубы смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением к электрической сети необходимо оснастить нагреватель соединительным кабелем диаметром не менее 1,5 мм² (H05VV-F 3G 1,5 мм²). При монтаже соединительного кабеля необходимо также подключить два контрольных провода к клеммам, расположенным на коробке термостата, которые обозначены цифрами 1 и 2 или буквами A и B в зависимости от варианта исполнения термостата. Для этого необходимо повернуть защитную крышку нагревателя.

Подключение нагревателя к электрической сети должно выполняться в соответствии с нормами, установленными для электрических установок. Между водонагревателем и стационарной установкой должен быть установлен изолирующий элемент, отключающий все полюса питающей сети, в соответствии с национальными нормами установки.

Обозначения:

1 - Термостат и биполярное тепловое реле 2 - Нагреватель 3 - Соединительный зажим 4 - Контрольная лампа

L - Фазный проводник

N - Нейтральный проводник

• Защитный проводник

Схема электрического подключения

ВНИМАНИЕ: Перед любым внутренним вмешательством необходимо отключить нагреватель от электрической сети!

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

После подключения к системе трубопроводов и электросети водонагреватель готов к использованию. Поворачивая ручку термостата, расположенную на передней части защитной крышки, вы устанавливаете температуру воды от 25°C до 75°C.

Предпочтительно устанавливать ручку в положение «эко»; эта функция самая экономичная; при ней температура воды будет 55°C, что предотвращает образование накипи, и потери тепла будут меньше, чем при более высоких температурах. Работа электрического водонагревателя контролируется по номеру. Водонагреватель имеет на боковой кромке биметаллический термометр, который отклоняется по часовой стрелке, когда в нагревателе есть горячая вода. Если вы не планируете использовать нагреватель в течение длительного времени, позаботьтесь о защите от замерзания: не отключайте электричество, установите ручку термостата в положение **. При такой настройке нагреватель будет поддерживать температуру воды примерно 10°C. Если вы собираетесь отключить нагреватель от электрической сети, из-за опасности замерзания необходимо слить воду из бака. Вода из нагревателя сливается через сливную трубу. Для этого рекомендуется установить между предохранительным клапаном и сливной трубой тройник или запорный клапан. В некоторых случаях можно слить нагреватель непосредственно через предохранительный клапан, повернув рукоятку или поворотную крышку клапана в то же положение, что и при проверке работоспособности. Перед сливом воды отключите нагреватель от электросети и откройте кран горячей воды на смесителе. После слива через трубу в нагревателе остается небольшое количество воды, которое удаляется через отверстие фланца при его снятии.

Внешнюю часть нагревателя очищайте слабым раствором моющего средства. Не используйте агрессивные моющие средства или другие сильные чистящие средства.

Периодические проверки обеспечат безупречную работу и долгий срок службы нагревателя. Первый контроль проводят авторизованные специалисты примерно через два года после первоначальной установки. При контроле мы проверяем степень износа антикоррозионных анодов и, в зависимости от состояния, проводим очистку от накипи, учитывая качество, количество и температуру используемой воды, которая поддерживается внутри нагревателя. Специалисты сервисной службы предоставят вам отчет после проверки нагревателя о его состоянии и порекомендуют дату следующей проверки.

Просим вас не пытаться устранять возможные неисправности нагревателя самостоятельно, а обращаться в ближайший авторизованный сервисный центр.

Уважаемый клиент, благодарим вас за покупку нашего изделия. ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПЕРЕД УСТАНОВКОЙ ВОДОНАГРЕВАТЕЛЯ И ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ.

ДАННЫЙ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ЛИЦ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ С НЕДОСТАТКОМ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПРОИНСТРУКТИРОВАНЫ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ ПРИБОРА ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С ПРИБОРОМ.

Официально протестированный водонагреватель изготовлен в соответствии с действующими нормами; сертификат безопасности и сертификат электромагнитной совместимости выданы. Его основные технические характеристики указаны на заводской табличке, расположенной между двумя патрубками подключения. Водонагреватель может быть подключен к водопроводной и электрической сети только квалифицированным специалистом. Только авторизованный сервисный центр может проводить работы внутри водонагревателя, связанные с ремонтом, удалением накипи или заменой анода антикоррозионной защиты.

ВСТРАИВАНИЕ

Встраивайте водонагреватель как можно ближе к точкам водоразбора. При установке водонагревателя в помещении с ванной или душем необходимо соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). Закрепите его на стене или полу с помощью двух анкерных болтов диаметром не менее 8 мм. Стена или пол, на которые он будет установлен, должны быть соответствующим образом усилены. Водонагреватель можно устанавливать на стену только вертикально. Для облегчения проверки и замены магниевого анода рекомендуем оставлять достаточно места между верхней частью водонагревателя и потолком (см. размер G на схеме габаритных размеров). В противном случае при проведении указанных работ водонагреватель придется снимать со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Type TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Modèle TGR 30 N TGR 50 N TGR 80 N	N TGR 100	N TGR 120 N	TGR 150 N	TGR 200 N
Volume [I]	30 50 80 100	120 150 200
Pression nominale [MPa]	0,6
Masse / rempli d'eau [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protection anti-corrosion de la chaudière	Émaille / Anode Mg
Puisance connectée [W]	2000
Tension [V~]	230
Temps de chauffe jusqu'à 75°C [h]	105	155	305	355	435	545	740
Quantité d'eau mélangée à 40°C [I]	50 89 1	45 200 236	298 399
Consommation d'énergie 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема воды в водонагревателе с помощью электронагревательного элемента при температуре поступающей холодной воды 15°C. 2) Расход энергии при поддержании постоянной температуры 65°C в водонагревателе при температуре окружающей среды 20°C, измеренный по DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090	865 205	4 461 260
TGR 150 N	1305	1065	220 - 454	461 260
TGR 200 N	1514	1050	444 800	500 500	507 260

G

Габаритные размеры водонагревателя для подключения и монтажа [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

Вход и выход воды обозначены на патрубках водонагревателя цветовой маркировкой. Вход холодной воды отмечен синим цветом, а выход горячей воды — красным.

Водонагреватель может быть подключен к водопроводной сети двумя способами. Закрытая (напорная) система подключения позволяет отбирать воду из нескольких точек водоразбора, в то время как открытая (безнапорная) система допускает только один водоразбор. В зависимости от выбранной системы подключения необходимо приобрести соответствующие смесители. В случае открытой (безнапорной) системы перед водонагревателем должен быть установлен обратный клапан, предотвращающий вытекание воды из бака при отсутствии воды в водопроводной сети. Эта система подключения требует смеситель с перекрестным потоком. Из-за нагрева объем воды в водонагревателе увеличивается, что вызывает капание из поддона смесителя. Нельзя предотвратить капание воды, сильно затягивая рукоятку смесителя, это может только повредить его.

В случае закрытой (напорной) системы подключения на водоразборных точках необходимо использовать манометрические смесители. В целях безопасности эксплуатации на подводящей трубе обязательно должен быть установлен предохранительный клапан или предохранительная группа, которая предотвращает повышение давления в баке более чем на 0,1 МПа сверх номинального давления. Сливное отверстие предохранительного клапана должно быть обязательно выведено в атмосферу.

При нагреве воды в водонагревателе давление в баке повышается до тех пор, пока не будет достигнут предел, установленный в предохранительном клапане. Поскольку возврат воды в водопроводную сеть предотвращен, может происходить капание из сливного отверстия предохранительного клапана. Капающую воду можно отвести в канализацию через желоб, установленный под предохранительным клапаном. Сливная труба, установленная ниже слива предохранительного клапана, должна быть направлена вертикально вниз и находиться в месте, где не бывает замерзания.

В случае, если из-за неправильного монтажа у вас нет возможности отвести капающую воду из предохранительного клапана в канализацию, капание можно предотвратить, установив расширительный бак объемом 3 л на подводящей трубе водонагревателя.

Для обеспечения правильной работы предохранительного клапана необходимо периодически проводить проверки. При проверке необходимо открыть поток через предохранительный клапан, перемещая рукоятку или откручивая гайку клапана (в зависимости от типа клапана). Вода должна вытекать через сливное отверстие, что подтверждает исправность клапана.

Закрытая система (напорная) Открытая система (безнапорная)

Легенда:

1-Клапан сброса давления 6-Испытательный элемент 2-Испытательный клапан 7-Носик с соединением для слива 3-Обратный клапан 4-Редуктор давления H-Холодная вода 5-Запорный клапан T-Горячая вода

Запорный клапан не должен устанавливаться между водонагревателем и предохранительным клапаном, так как такая установка сделает невозможной работу предохранительного клапана.

Если давление в сети ниже 0,5 МПа (5 бар), водонагреватель может быть подключен к водопроводной сети без редуктора давления. Если давление в сети превышает 0,5 МПа (5 бар), необходимо установить два редуктора давления.

Водонагреватель должен быть обязательно заполнен водой перед подключением к электрической сети. При первом заполнении откройте ручку подачи горячей воды на смесителе. Водонагреватель считается заполненным, когда вода начинает вытекать из излива смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Перед подключением водонагревателя к электрической сети необходимо проложить кабель питания минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²). При монтаже кабеля питания также должны быть подключены два провода индикатора в клеммной коробке на термостате, предназначенной для этой цели; провода обозначены цифрами 1 или 2, или буквами A и B в случае альтернативного варианта термостата.

Для выполнения этой операции защитную крышку необходимо отвинтить от водонагревателя.

Подключение водонагревателя к электрической сети должно выполняться в соответствии с нормами для электроустановок. Устройство, позволяющее отключать все полюса от питающей сети, должно быть встроено между водонагревателем и стационарной установкой в соответствии с национальными предписаниями, касающимися электроустановок.

Обозначения:

1 - Термостат и биполярный тепловой предохранитель 2 - Нагревательный элемент 3 - Клемма подключения 4 - Индикатор

L - Фазный провод

N - Нейтральный провод

• Защитный провод

Схема электрического подключения

ВНИМАНИЕ: Перед любым вмешательством внутрь водонагревателя его необходимо обязательно отключить от электрической сети!

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

После подключения к электрической сети и к сети водоснабжения водонагреватель готов к использованию. Поворачивая ручку термостата, расположенную на передней стороне защитной крышки, вы выбираете желаемую температуру воды от 25°C до 75°C. Мы советуем установить ручку в положение «эко». Этот режим является наиболее экономичным; температура воды будет около 55°C, образование накипи и потери тепла будут меньше, чем при установке более высоких температур.

Индикатор показывает работу электрического нагревательного элемента. Корпус водонагревателя оснащен биметаллическим термометром; он отклоняется вправо по часовой стрелке, когда в водонагревателе есть горячая вода. Если вы не планируете использовать водонагреватель в течение длительного времени, защитите его содержимое от замерзания: не отключайте электричество и установите ручку термостата в положение «...». При такой настройке водонагреватель будет поддерживать температуру воды около 10°C. Если вы отключите водонагреватель, при опасности замерзания необходимо слить воду.

Перед сливом воды водонагреватель должен быть обязательно отключен от электрической сети. Затем откройте кран горячей воды на одном из смесителей, подключенных к водонагревателю. Вода сливается через подводящую трубу. Для этого мы рекомендуем установить сливной клапан или тройник между предохранительным клапаном и подводящей трубой. Если это невозможно, можно слить воду через предохранительный клапан: установите рычаг или поворотную рукоятку клапана в то же положение, что и при проверке клапана. После слива воды через подводящую трубу в водонагревателе остается небольшое количество воды, которое вы выпустите при откручивании фланца водонагревателя.

Вода из водонагревателя сливается через его подводящую трубу. Для этого рекомендуется установить фитинг (тройник) или сливной клапан между предохранительным клапаном и подводящей трубой. Также водонагреватель можно опорожнить непосредственно через предохранительный клапан, установив рычаг или поворотную рукоятку клапана в то же положение, что и при проверке работы. Перед сливом необходимо отключить водонагреватель от электрической сети; затем откройте кран горячей воды на

смесителе. После слива через подводящую трубу в водонагревателе остается небольшое количество воды, которая вытекает через отверстие нагревательного фланца при его снятии.

Внешняя поверхность водонагревателя должна очищаться мягким моющим средством. Не используйте растворители или абразивные чистящие средства.

Регулярное техническое обслуживание обеспечит правильную работу и долгий срок службы водонагревателя. Гарантия на антикоррозийную защиту бака действительна только при условии проведения регулярных проверок износа защитного анода. Период между проверками не должен превышать 36 месяцев. Проверки должны выполняться авторизованным специалистом, который отмечает проверку в гарантийном талоне изделия. Во время проверки он проверяет износ защитного анода и, при необходимости, удаляет накипь, накопившуюся внутри водонагревателя, в зависимости от качества, количества и температуры потребляемой воды. После проверки водонагревателя сервисная служба порекомендует вам дату следующей проверки с учетом выявленного состояния.

Пожалуйста, не пытайтесь самостоятельно устранять возможные неисправности водонагревателя; обратитесь в ближайший сервисный центр.

Уважаемый покупатель, благодарим вас за покупку нашего продукта.

ПРОСИМ ВАС ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННУЮ ИНСТРУКЦИЮ ПЕРЕД МОНТАЖОМ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ.

ДАННЫЙ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ИЛИ С НЕДОСТАТКОМ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПРОШЛИ ИНСТРУКТАЖ ПО ИСПОЛЬЗОВАНИЮ ПРИБОРА ОТ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С ПРИБОРОМ.

Водонагреватель изготовлен в соответствии с действующими нормами и протестирован согласно предписаниям. На него выданы сертификат безопасности и сертификат электромагнитной совместимости. Его основные технические характеристики указаны на заводской табличке, которая расположена между двумя патрубками подключения. Подключение водонагревателя к водопроводу и электрической сети должно выполняться только квалифицированным специалистом. Вмешательство в прибор для ремонта, удаления накипи и проверки или замены защитного анода также должно выполняться только авторизованным сервисным центром.

МОНТАЖ

Монтаж водонагревателя может привести к проблемам в точке водоразбора. При установке водонагревателя в помещении с ванной или душем необходимо соблюдать требования нормы IEC 60364-7-701 (VDE 0100, часть 701). Закрепите его с помощью настенных винтов с номинальным диаметром не менее 8 мм на стене или полу. Стены или полы с низкой несущей способностью необходимо достаточно усилить в месте установки водонагревателя. Водонагреватель можно монтировать только вертикально на стене. Для удобства контроля и замены магниевого анода рекомендуется оставить достаточное пространство между верхней частью водонагревателя и потолком (см. размер G на чертеже с присоединительными размерами). В противном случае при вышеуказанном техническом обслуживании водонагреватель придется снимать со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА

Type TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Model TGR 30 N TGR 50 N TGR 80 N	N TGR 100	N TGR 120 N	TGR 150 N	TGR 200 N
Volume [I]	30 50 80 100	120 150 200
Nominate druk [MPa]	0,6
Gewicht / gemuld met water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Corrosiebeveiliging van de ketel	Geëmailleerd en magnesiumanode
Aansluitvermogen [W]	2000
Spanning [V~]	230
Verwarmingtijd tot 75°C 1) [h]	105	155	305	355	435	545	740
HoeveelheidCCCCCC [I]	50 89 1	45 200 236	298 399
Energieverbruik2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя электрическим нагревательным элементом при температуре холодной воды из водопровода 15 °C. 2) Расход энергии при поддержании постоянной температуры воды в водонагревателе 65 °C и температуре окружающей среды 20 °C, измеренный по DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N	1090 865	205 - 454	4 461 260
TGR 150 N	1305 1065	220 - 454	461 260
TGR 200 N	1514 1050	444 800	500 507	260

G

Присоединительные и монтажные размеры водонагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подача воды и слив обозначены цветами на трубах водонагревателя. Подача холодной воды окрашена в синий цвет, слив горячей воды — в красный.

Вы можете подключить водонагреватель к водопроводу двумя способами. Закрытая система подключения позволяет отбирать воду в нескольких точках водоразбора, в открытой системе, которая не находится под давлением, вода может отбираться только в одном месте. В зависимости от выбранной системы подключения необходимо также приобрести соответствующие смесители.

В открытой системе, которая не находится под давлением, перед водонагревателем должен быть установлен обратный клапан, предотвращающий обратный поток воды из водонагревателя при сбоях в подаче воды из водопровода. При такой системе подключения необходимо использовать проточный смеситель. В водонагревателе объем воды увеличивается при нагреве, что вызывает капание из смесителя. Этого нельзя предотвратить, плотно закрыв кран. Это может только повредить кран. На подающей линии для безопасности необходимо установить предохранительный клапан или предохранительную группу, предотвращающие повышение давления в водонагревателе более чем на 0,1 МПа сверх нормального давления. Выходное отверстие предохранительного клапана должно иметь выход в атмосферу.

При нагревании воды в бойлере давление воды в бойлере увеличивается до предела, установленного на предохранительном клапане. Поскольку обратный поток воды в водопровод предотвращен, из выпускного отверстия предохранительного клапана может капать вода. Направьте капающую воду в слив через удлинитель-сборник, который устанавливается под предохранительным клапаном. Сливная труба, установленная под выпуском предохранительного клапана, должна быть направлена прямо вниз и смонтирована в месте, где не бывает мороза. Если из-за неправильной установки у вас нет возможности отвести капающую из обратного клапана воду через выпуск, вы можете избежать капания, установив расширительный бак объемом 3 л на подводящей линии бойлера.

Для правильной работы предохранительного клапана необходимо периодически проводить проверку. При проверке необходимо открыть выпуск из обратно-предохранительного клапана, сдвинув рукоятку или открутив гайку клапана (в зависимости от типа клапана). При этом из выпускной трубы клапана должна потечь вода. Это указывает на то, что клапан работает безупречно.

Закрытая (напорная) система

Открытая (безнапорная) система

Легенда:

1 - Предохранительный клапан

6 - Испытательный штуцер

2 - Испытательный клапан

7 - Воронка с подключением

3 - Обратный клапан

к выпуску

4 - Редукционный клапан

H - Холодная вода

5 - Запорный клапан

T - Горячая вода

Между бойлером и обратным предохранительным клапаном запрещается устанавливать запорный вентиль, так как это может сделать невозможной работу обратного клапана.

Вы можете подключить бойлер к домашнему водопроводу без редукционного клапана, если давление в водопроводе ниже 0,5 МПа (5 бар). Если давление в водопроводе выше 0,5 МПа (5 бар), необходимо установить два редукционных клапана последовательно.

Перед электрическим подключением необходимо сначала заполнить бойлер водой. Откройте кран горячей воды при первом заполнении бойлера. Бойлер заполнен, когда вода начинает течь из сливной трубы.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Для подключения к сети в бойлер должен быть встроен соединительный кабель с минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²). При креплении соединительного кабеля также необходимо закрепить оба соединительных провода контрольной лампы в предназначенных для этого соединительных гнездах термостата, которые обозначены цифрами 1 и 2 или буквами A и B в альтернативном исполнении термостата.

Чтобы сделать это, необходимо отвинтить защитную пластину бойлера.

Подключение бойлера к электрической сети должно осуществляться в соответствии с нормами для электрических проводов. Между бойлером и водопроводом должно быть установлено устройство для отключения всех полюсов питающей сети в соответствии с национальными правилами установки.

Легенда:

1 - Термостат и двухполюсный тепловой предохранитель

2 - Нагревательный элемент

3 - Клемма подключения

4 - Контрольная лампа

L - Фазный проводник

N - Нейтральный проводник

Заземляющий проводник

Схема электрического подключения

ВНИМАНИЕ: Перед любым вмешательством в водонагреватель необходимо отключить его от электрической сети!

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

После подключения к водопроводу и электрической сети водонагреватель готов к использованию. Поворачивая ручку термостата, расположенную на передней части защитной панели, вы можете установить желаемую температуру воды в диапазоне от 25°C до 75°C. Рекомендуется установить ручку в положение «эко». Эта настройка является наиболее экономичной; при этом температура воды будет около 55°C, а образование накипи и теплопотери будут меньше, чем при установке более высокой температуры.

Контрольная лампа указывает на то, что электрический нагревательный элемент включен. Водонагреватель имеет биметаллический термометр на краю, который отклоняется вправо только тогда, когда вода в водонагревателе горячая. Если вы не собираетесь использовать водонагреватель в течение длительного времени, вы можете защитить его содержимое от замерзания, не отключая питание и установив ручку термостата в положение «*». При этой настройке водонагреватель будет поддерживать температуру воды около 10°C. Если вы отключаете водонагреватель от электрической сети, вам необходимо слить воду, если существует опасность замерзания.

Перед сливом воды из водонагревателя необходимо сначала отключить его от электрической сети. Затем можно открыть кран горячей воды на одном из смесителей, подключенных к водонагревателю. Мы сливаем воду из водонагревателя через подводящую трубу. Для этого рекомендуем установить сливной клапан или тройник между предохранительным клапаном и подводящей трубой. Если вы этого не сделаете, вы также можете опорожнить водонагреватель через выпускное отверстие предохранительного клапана, установив рычаг или винтовую крышку клапана в то же положение, что и при проверке клапана. После того как вы слили воду через подводящую трубу, в водонагревателе останется небольшое количество воды, которое можно удалить, открутив фланец водонагревателя. Вода из водонагревателя выходит через подводящую трубу. Поэтому рекомендуется при монтаже установить специальный фитинг (тройник) или выпускной клапан между предохранительным клапаном и подводящей трубой водонагревателя. Вы также можете опорожнить водонагреватель косвенно через предохранительный клапан, повернув рычажок или поворотную крышку клапана в положение, как при проверке работы. Перед сливом необходимо отключить водонагреватель от сети и затем открыть кран горячей воды на подключенном смесителе. После того как вода вытечет через подводящую трубу, в водонагревателе останется небольшое количество

воды, которое вытечет через отверстие нагревательного фланца после его удаления.

Очищайте внешнюю поверхность водонагревателя мягким моющим средством. Не используйте растворители и абразивные чистящие средства.

Благодаря регулярному техническому обслуживанию вы будете долго обеспечены безупречной работой и долгим сроком службы водонагревателя. Гарантия на сквозную коррозию водонагревателя действует только в том случае, если вы своевременно проводите предписанные регулярные проверки возможного износа защитного анода. Период между отдельными регулярными проверками не должен превышать 36 месяцев. Проверки должны выполняться признанным специалистом, который отмечает проверку в гарантийном талоне устройства. При проверке он контролирует степень износа антикоррозионного защитного анода и при необходимости удаляет накипь, которая в зависимости от качества, количества и температуры используемой воды отложилась на внутренней стороне водонагревателя. После осмотра водонагревателя сервисный специалист на основании установленного состояния порекомендует дату следующей проверки.

Просим вас не ремонтировать возможные неисправности водонагревателя самостоятельно, а сообщать о них в компетентную сервисную службу.
