| Type de produit | Chauffe-eau électrique à accumulation |
| Marque | Gorenje |
| Modèle | TGR150NC6 |
| Volume nominal | 150 litres |
| Pression nominale | 0,6 MPa |
| Puissance connectée | 2000 W |
| Tension d'alimentation | 230 V ~ |
| Temps de chauffe à 75°C | 5 h 45 min (environ) |
| Quantité d'eau mélangée à 40°C | 298 litres |
| Consommation d'énergie (veille) | 3,20 kWh/24h |
| Protection anti-corrosion | Cuve émaillée + anode magnésium |
| Poids à vide | 44 kg |
| Poids en charge | 194 kg |
| Dimensions (A x B x C) | 1305 x 1065 x 220 mm |
| Raccordement électrique | Câble H05VV-F 3G 1,5 mm², prise séparée |
| Raccordement eau | Fermé (pression) ou ouvert (non-pression) |
| Plage de température | 25°C à 75°C (position Eco ~55°C) |
| Sécurité | Soupape de sûreté, protection antigel |
| Entretien | Contrôle anode magnésium tous les 36 mois, détartrage si nécessaire |
| Nettoyage extérieur | Solution détergente douce, pas de solvants abrasifs |
| Garantie anti-corrosion | Sous condition de contrôles réguliers |
| Installation | Verticale, murale ou au sol, par technicien qualifié |
FOIRE AUX QUESTIONS - TGR150NC6 GORENJE
Questions des utilisateurs sur TGR150NC6 GORENJE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice TGR150NC6 - GORENJE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TGR150NC6 de la marque GORENJE.
MODE D'EMPLOI TGR150NC6 GORENJE
Schéma de la connexion électrique

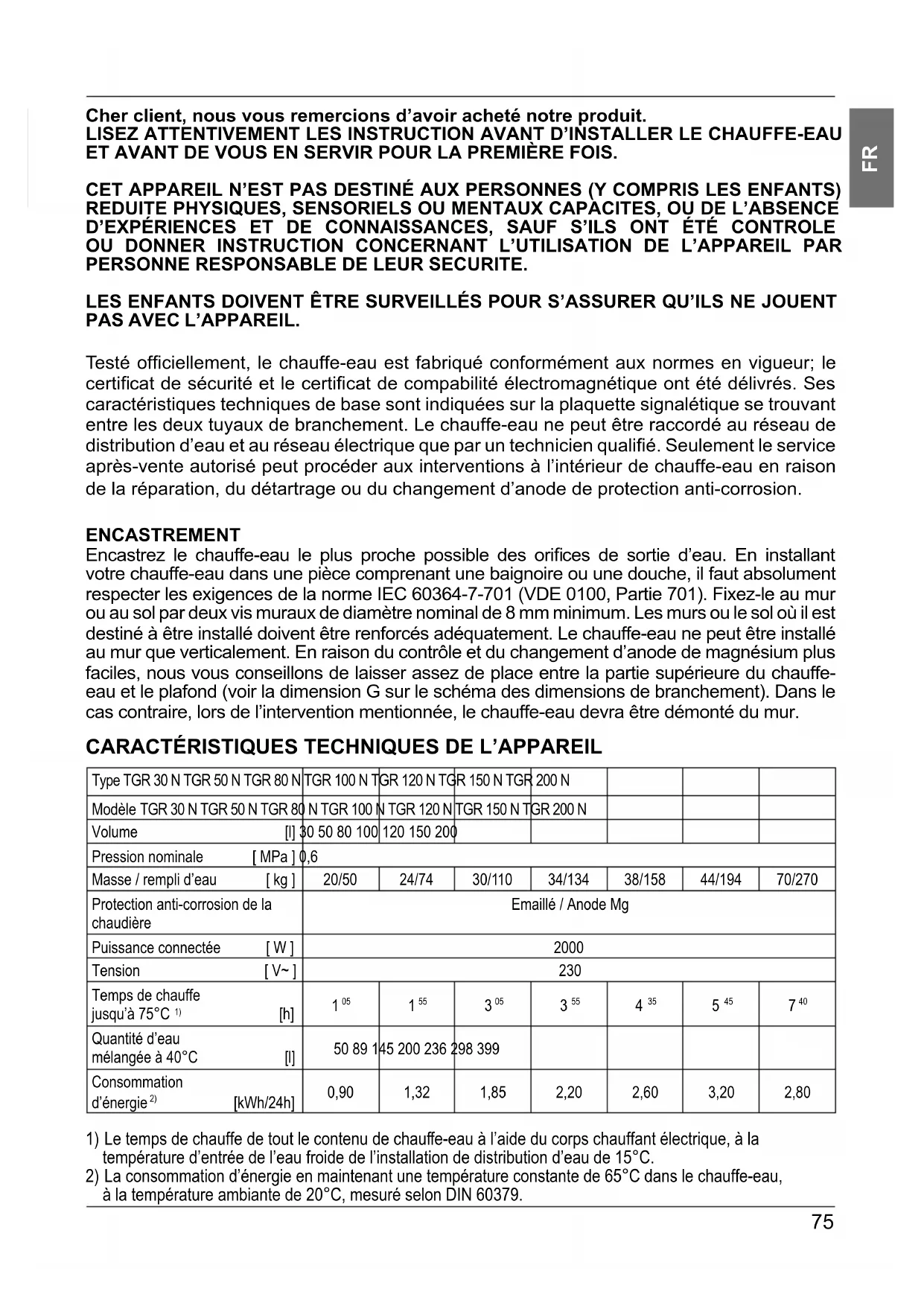

Cher client, nous vous remercions d'avoir acheté notre produit. LISEZ ATTENTIVEMENT LES INSTRUCTIONS AVANT D'INSTALLER LE CHAUFFE-EAU ET AVANT DE VOUS EN SERVIR POUR LA PREMIÈRE FOIS.
CET APPAREIL N'EST PAS DESTINÉ AUX PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, OU MANQUANT D'EXPÉRIENCE ET DE CONNAISSANCES, SAUF SI ELLES ONT ÉTÉ ENCADRÉES OU INSTRUITES SUR L'UTILISATION DE L'APPAREIL PAR UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ.
LES ENFANTS DOIVENT ÊTRE SURVEILLÉS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.
Testé officiellement, le chauffe-eau est fabriqué conformément aux normes en vigueur ; le certificat de sécurité et le certificat de compatibilité électromagnétique ont été délivrés. Ses caractéristiques techniques de base sont indiquées sur la plaquette signalétique se trouvant entre les deux tuyaux de branchement. Le chauffe-eau ne peut être raccordé au réseau de distribution d'eau et au réseau électrique que par un technicien qualifié. Seul le service après-vente autorisé peut procéder aux interventions à l'intérieur du chauffe-eau en raison de la réparation, du détartrage ou du changement de l'anode de protection anti-corrosion.
ENCASTREMENT
Encastrez le chauffe-eau le plus proche possible des orifices de sortie d'eau. En installant votre chauffe-eau dans une pièce contenant une baignoire ou une douche, il faut absolument respecter les exigences de la norme IEC 60364-7-701 (VDE 0100, Partie 701). Fixez-le au mur ou au sol par deux vis murales d'un diamètre nominal de 8 mm minimum. Les murs ou le sol où il est destiné à être installé doivent être renforcés adéquatement. Le chauffe-eau ne peut être installé au mur que verticalement. En raison du contrôle et du changement de l'anode de magnésium plus faciles, nous vous conseillons de laisser assez de place entre la partie supérieure du chauffe-eau et le plafond (voir la dimension G sur le schéma des dimensions de branchement). Dans le cas contraire, lors de l'intervention mentionnée, le chauffe-eau devra être démonté du mur.
CARACTÉRISTIQUES TECHNIQUES DE L'APPAREIL
| Type TGR 30 N TGR 50 N TGR 80 N | TGR 100 N | TGR 120 N | TGR 150 N | TGR 200 N | |||
| Modèle TGR 30 N TGR 50 N TGR 80 N | N TGR 100 | N TGR 120 N | TGR 150 N | TGR 200 N | |||
| Volume [I] | 30 50 80 100 | 120 150 200 | |||||
| Pression nominale [MPa] | 0,6 | ||||||
| Masse / rempli d'eau [kg] | 20/50 | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 70/270 |
| Protection anti-corrosion de la chaudière | Émaille / Anode Mg | ||||||
| Puisance connectée [W] | 2000 | ||||||
| Tension [V~] | 230 | ||||||
| Temps de chauffe jusqu'à 75°C [h] | 105 | 155 | 305 | 355 | 435 | 545 | 740 |
| Quantité d'eau mélangée à 40°C [I] | 50 89 1 | 45 200 236 | 298 399 | ||||
| Consommation d'énergie 2) [kWh/24h] | 0,90 | 1,32 | 1,85 | 2,20 | 2,60 | 3,20 | 2,80 |
1) Le temps de chauffe de tout le contenu du chauffe-eau à l'aide du corps chauffant électrique, à la température d'entrée de l'eau froide de l'installation de distribution d'eau de 15 °C. 2) La consommation d'énergie en maintenant une température constante de 65 °C dans le chauffe-eau, à la température ambiante de 20 °C, mesurée selon DIN 60379.
| A | B | C | D | E | F | |
| TGR 30 N 46 | 8 275 17 | 3 - 454 | 461 80 | |||
| TGR 50 N 57 | 0 365 18 | 5 - 454 | 461 130 | |||
| TGR 80 N 77 | 5 565 19 | 0 - 454 | 461 180 | |||
| TGR 100 N 9 | 35 715 | 200 - 454 | 461 260 | |||
| TGR 120 N | 1090 | 865 205 | 4 461 260 | |||
| TGR 150 N | 1305 | 1065 | 220 - 454 | 461 260 | ||
| TGR 200 N | 1514 | 1050 | 444 800 | 500 500 | 507 260 |
G

Dimensions du chauffe-eau pour le raccordement et le montage [mm]
RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D'EAU
L'arrivée et l'évacuation d'eau sont indiquées sur les tuyaux du chauffe-eau par une marque de couleur. L'arrivée de l'eau froide est marquée en bleu, tandis que l'évacuation de l'eau chaude est marquée en rouge.
Le chauffe-eau peut être raccordé au réseau de distribution d'eau de deux manières. Le système de raccordement fermé (à pression) permet de prendre de l'eau à plusieurs orifices de sortie d'eau, tandis que le système ouvert (à non-pression) ne permet qu'une seule prise d'eau. En fonction du système de raccordement choisi, vous devez acheter aussi les batteries mélangeuses correspondantes. Dans le cas du système ouvert (à non-pression), un clapet anti-retour doit être encastré devant le chauffe-eau, celui-ci empêchant l'écoulement de l'eau de la chaudière dans le cas du manque d'eau dans le réseau de distribution d'eau. Ce système de raccordement demande une batterie mélangeuse à écoulements croisés. En raison du chauffage, le volume d'eau dans le chauffe-eau augmente, ce qui provoque le dégouttement du bac de la batterie mélangeuse. On ne peut pas empêcher le dégouttement de l'eau en serrant bien la poignée de la batterie mélangeuse, on peut seulement la détériorer.
Dans le cas du système de raccordement fermé (à pression), les batteries mélangeuses manométriques doivent être utilisées aux orifices de sortie d'eau. En raison de la sécurité du fonctionnement, une soupape de sûreté ou un groupe de sûreté doit impérativement être encastré sur le tuyau d'arrivée, ce qui empêche la hausse de pression dans la chaudière de plus de 0,1 MPa au-dessus de la pression nominale. L'orifice de décharge sur la soupape de sûreté doit obligatoirement avoir la sortie sur la pression atmosphérique.
Lors du chauffage de l'eau dans le chauffe-eau, la pression de l'eau dans la chaudière augmente jusqu'à ce que la limite réglée dans la soupape de sûreté ne soit pas atteinte. Le retour de l'eau au réseau de distribution d'eau étant empêché, le dégouttement de l'orifice de décharge de la soupape de sûreté peut se produire. L'eau gouttante peut être emmenée à la décharge à travers la gouttière qu'on installe sous la soupape de sûreté. Le tuyau de décharge installé au-dessous de l'écoulement de la soupape de sûreté doit être installé directement vers le bas et dans une ambiance où il ne gèle pas.
Dans le cas où vous n'avez pas de possibilité, faute d'une mauvaise exécution de l'installation, d'emmener l'eau gouttante de la soupape de sûreté à la décharge, le dégouttement peut être évité par l'encastrement d'un vase d'expansion de volume de 3 l sur le tuyau d'arrivée du chauffe-eau.
Pour assurer le bon fonctionnement de la soupape de sûreté, vous devez effectuer des contrôles périodiques. Lors du contrôle, l'écoulement de la soupape de sûreté et de décharge doit être ouvert en déplaçant la poignée ou bien en dévissant l'écrou de la soupape (en fonction du type de la soupape). L'eau doit s'écouler à travers la buse d'écoulement, ce qui prouve le bon fonctionnement de la soupape.
Système fermé (à pression) Système ouvert (à non-pression)
Légende :
1 - Soupape de suture 6 - Élément d'essai 2 - Soupape d'essai 7 - Bec avec raccord à la décharge 3 - Clapet de non-retour H - Eau froide 4 - Détendeur de pression T - Eau chaude 5 - Soupape d'arrêt
Une soupape d'arrêt ne doit pas être encastrée entre le chauffe-eau et la soupape de sûreté, car un tel encastrement rendrait impossible le fonctionnement de la soupape de sûreté.
Si la pression dans le réseau est inférieure à 0,5 MPa (5 bar), le chauffe-eau peut être raccordé au réseau de distribution d'eau du secteur sans détendeur. Si la pression dans le réseau dépasse 0,5 MPa (5 bar), deux détendeurs doivent être installés.
Le chauffe-eau doit être impérativement rempli d'eau avant le raccordement au réseau électrique. Lors du premier remplissage, ouvrez la poignée pour l'eau chaude sur la batterie mélangeuse. Le chauffe-eau est rempli quand l'eau commence à s'écouler à travers le bec de la batterie mélangeuse.
RACCORDEMENT AU RÉSEAU ÉLECTRIQUE
Avant de brancher le chauffe-eau au réseau électrique, le câble d'alimentation de section minimale de 1,5 mm² (H05VV-F 3G 1,5 mm²) doit y être encastré. Lors du montage du câble d'alimentation, les deux fils d'arrivée du voyant doivent être raccordés aussi, dans la boîte de jonction sur le thermostat prévue à cet effet, les fils étant marqués par 1 ou 2 ou bien par A et B dans le cas de la variante alternative du thermostat.
Pour pouvoir procéder à cette opération, le couvercle de protection doit être dévissé du chauffe-eau.
Le raccordement du chauffe-eau au réseau électrique doit être exécuté conformément aux normes pour les installations électriques. Un dispositif permettant de séparer tous les pôles du réseau d'alimentation doit être encastré entre le chauffe-eau et l'installation permanente, conformément aux prescriptions nationales concernant les installations.
Légende :
1 - Thermostat et fusible thermique bipolaire 2 - Corps chauffant 3 - Borne de connexion 4 - Voyant
L - Fil de phase
N - Fil neutre
- Fil de protection

Schéma du couplage électrique
AVERTISSEMENT : Avant toute intervention à l'intérieur, le chauffe-eau doit être impérativement débranché du réseau électrique !
Après le raccordement au réseau électrique et à celui de distribution d'eau, le chauffe-eau est prêt à être utilisé. En tournant le bouton sur le thermostat se trouvant sur le côté devant du couvercle de protection, on choisit la température souhaitée de l'eau entre 25 °C et 75 °C. Nous vous conseillons de régler le bouton à la position "éco". Ce réglage est le plus économique ; la température de l'eau sera d'environ 55 °C, le dépôt de tartre et la perte de chaleur seront moindres que lors des réglages à des températures plus hautes.
Le voyant indique le fonctionnement du corps chauffant électrique. L'enveloppe du chauffe-eau est équipée d'un thermomètre bimétal ; celui-ci s'écarte vers la droite dans le sens des aiguilles d'une montre lorsque l'eau chaude est présente dans le chauffe-eau. Si vous n'avez pas l'intention d'utiliser le chauffe-eau pendant une plus longue période, protégez son contenu contre le gel : ne débranchez pas l'électricité et réglez le bouton du thermostat à la position "...". En exécutant ce réglage, le chauffe-eau maintiendra la température de l'eau à environ 10 °C. Si vous débranchez le chauffe-eau, vous devez voir dans le cas du danger de gel.
Avant le vidange, le chauffe-eau doit être obligatoirement débranché du réseau électrique. Puis on ouvre la poignée pour l'eau chaude sur une des batteries mélangeuses raccordées au chauffe-eau. On fait écouler de l'eau à travers le tube d'affluence. À cette fin, nous vous conseillons d'installer une soupape d'échappement ou un élément en T entre la soupape de sûreté et le tube d'affluence. Si ce n'est pas le cas, vous pouvez vider le chauffe-eau aussi à travers l'échappement sur la soupape de sûreté : placez le levier ou bien la chape tournante de la soupape à la même position que lors du test de la soupape. Après l'échappement de l'eau du chauffe-eau à travers le tube d'affluence, il y reste une petite quantité d'eau que vous faites échapper lors du dévissage de la bride du chauffe-eau.
L'eau du chauffe-eau est évacuée à travers le tube d'affluence de celui-ci. À cette fin, il est conseillé d'installer un raccord (un élément en T) ou une soupape d'échappement entre la soupape de sûreté et le tube d'affluence. De même, le chauffe-eau peut être vidé directement à travers la soupape de sûreté en plaçant le levier ou bien la chape tournante de la soupape à la même position que lors du test de fonctionnement. Avant le vidange, il faut débrancher le chauffe-eau du réseau électrique ; puis il faut ouvrir la poignée pour l'eau chaude sur la
batterie mélangeuse. Après le vidange à travers le tuyau d'affluence dans le chauffe-eau, il y reste une petite quantité d'eau qui s'écoule à travers l'orifice de bride de chauffage lors de l'enlèvement de celle-ci.
L'extérieur du chauffe-eau doit être nettoyé à l'aide d'une solution douce de détergent. N'utilisez pas de solvants ou de produits de nettoyage abrasifs.
Des contrôles de service réguliers assureront le bon fonctionnement et une longue durée de vie du chauffe-eau. La garantie anti-corrosion de la chaudière n'est valable que si vous avez effectué les contrôles réguliers prescrits de l'usure de l'anode de protection. La période entre deux contrôles ne doit pas dépasser 36 mois. Les contrôles doivent être exécutés par un technicien autorisé qui note le contrôle sur la feuille de garantie du produit. Lors du contrôle, il vérifie l'usure de l'anode de protection anti-corrosion et, au besoin, il enlève le tartre qui s'accumule à l'intérieur du chauffe-eau en fonction de la qualité, de la quantité et de la température de l'eau consommée. Après le contrôle du chauffe-eau, le service après-vente vous recommandera la date du contrôle suivant en tenant compte de l'état constaté.
Nous vous prions de ne pas réparer vous-même les pannes éventuelles sur le chauffe-eau ; appelez le service après-vente le plus proche de chez vous.
