Produkttyp	Elektrisk ackumulerande varmvattenberedare
Märke	Gorenje
Modell	TGR150NC6
Nominell volym	150 liter
Nominellt tryck	0,6 MPa
Ansluten effekt	2000 W
Matningsspänning	230 V ~
Uppvärmningstid till 75°C	5 tim 45 min (ungefär)
Mängd blandat vatten vid 40°C	298 liter
Energiförbrukning (standby)	3,20 kWh/24h
Korrosionsskydd	Emaljerad tank + magnesiumanod
Tomvikt	44 kg
Driftvikt	194 kg
Mått (A x B x C)	1305 x 1065 x 220 mm
Elanslutning	Kabel H05VV-F 3G 1,5 mm², separat uttag
Vattenanslutning	Slutet (tryck) eller öppet (trycklöst)
Temperaturområde	25°C till 75°C (Eco-läge ~55°C)
Säkerhet	Säkerhetsventil, frostskydd
Underhåll	Kontroll av magnesiumanod var 36:e månad, avkalkning vid behov
Utvändig rengöring	Mild rengöringslösning, inga slipande lösningsmedel
Korrosionsgaranti	Under förutsättning av regelbundna kontroller
Installation	Vertikal, vägg- eller golvmontering, av behörig tekniker

Vanliga frågor - TGR150NC6 GORENJE

Var kan jag ladda ner bruksanvisningen för Gorenje TGR150NC6?

Du kan ladda ner bruksanvisningen gratis i PDF-format på notice-facile.com eller direkt från denna sida.

Vad är vattenvolymen för varmvattenberedaren TGR150NC6?

Nominell volym är 150 liter.

Vilken är varmvattenberedarens elektriska effekt?

Ansluten effekt är 2000 W vid 230 V.

Hur lång tid tar det att värma vattnet till 75°C?

Uppvärmningstiden är cirka 5 timmar och 45 minuter (för ingående vatten vid 15°C).

Hur ställer jag in vattentemperaturen?

Vrid termostatratten på lockets framsida. Eco-läget ger cirka 55°C, området är från 25°C till 75°C.

Vad gör jag om det droppar från säkerhetsventilen?

Det är normalt vid uppvärmning. Om droppandet fortsätter, kontrollera vattentrycket. Om det överstiger 0,5 MPa, installera en tryckreduceringsventil. Du kan också installera en expansionskärl på 3 liter.

Hur underhåller jag skyddsanoden?

Magnesiumanoden måste kontrolleras var 36:e månad av en auktoriserad tekniker. Om den är sliten måste den bytas för att upprätthålla korrosionsgarantin.

Kan jag installera varmvattenberedaren själv?

Nej, el- och vattenanslutningen måste utföras av en behörig tekniker enligt gällande föreskrifter.

Hur skyddar jag varmvattenberedaren mot frost?

Om du inte använder den under en längre tid, låt den vara inkopplad och ställ termostaten på läge '...' (cirka 10°C). Töm den inte i frostigt klimat.

Vad gör jag om vattnet inte blir varmt?

Kontrollera först elförsörjningen och säkringen. Om lampan lyser men vattnet är kallt, kontakta kundtjänst. Försök inte reparera själv.

BRUKSANVISNING TGR150NC6 GORENJE

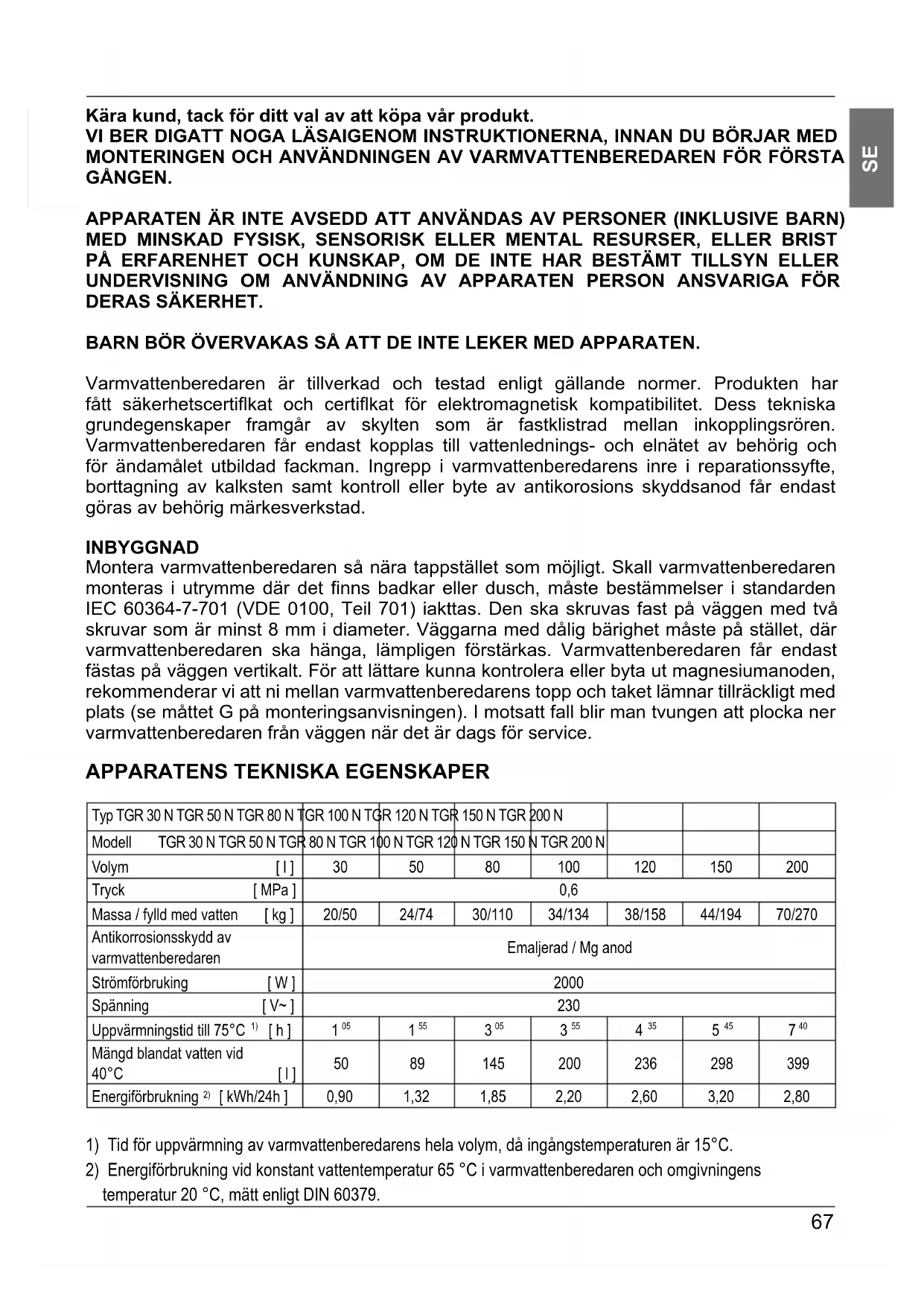

Kära kund, tack för ditt val av att köpa denna produkt.

VI BER DIG ATT NOGA LÄSA IGENOM INSTRUKTIONERNA, INNAN DU BÖRJAR MED MONTERINGEN OCH ANVÄNDNINGEN AV VARMVATTENBEREDAREN FÖR FÖRSTA GÅNGEN.

APPARATEN ÄR INTE AVSEDD ATT ANVÄNDAS AV PERSONER (INKLUSIVE BARN) MED MINSKAD FYSISK, SENSORISK ELLER MENTAL FÖRMÅGA, ELLER BRIST PÅ ERFARENHET OCH KUNSKAP, OM DE INTE HAR FÅTT TILLSYN ELLER UNDERVISNING OM ANVÄNDNING AV APPARATEN AV PERSONER SOM ÄR ANSVARIGA FÖR DERAS SÄKERHET.

BARN BÖR ÖVERVAKAS SÅ ATT DE INTE LEKER MED APPARATEN.

Varmvattenberedaren är tillverkad och testad enligt gällande normer. Produkten har fått säkerhetscertifikat och certifikat för elektromagnetisk kompatibilitet. Dess tekniska grundeegenskaper framgår av skylten som är fastklistrad mellan inkopplingsrören. Varmvattenberedaren får endast kopplas till vattenlednings- och elnätet av behörig och för ändamålet utbildad fackman. Ingrepp i varmvattenberedarens inre i reparationssyfte, borttagning av kalksten samt kontroll eller byte av antikorrosionsskyddsanod får endast göras av behörig märkesverkstad.

INBYGGNAD

Montera varmvattenberedaren så nära tappstället som möjligt. Skall varmvattenberedaren monteras i utrymme där det finns badkar eller dusch, måste bestämmelser i standarden IEC 60364-7-701 (VDE 0100, Teil 701) iakttas. Den ska skruvas fast på väggen med två skruvar som är minst 8 mm i diameter. Väggar med dålig bärighet måste på stället, där varmvattenberedaren ska hänga, lämpligen förstärkas. Varmvattenberedaren får endast fästas på väggen vertikalt. För att lättare kunna kontrollera eller byta ut magnesiumanoden, rekommenderar vi att ni mellan varmvattenberedarens topp och taket lämnar tillräckligt med plats (se måttet G på monteringsanvisningen). I motsatt fall blir man tvungen att plocka ner varmvattenberedaren från väggen när det är dags för service.

APPARATENS TEKNISKA EGENSKAPER

Typ TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N

Modell TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N

Volym [I]

Tryck [MPa]

Massa / fylld med vatten [kg]

Antikorrosionsskydd av varmvattenberedaren

Strömfürbruking [W]

Spanning [V~]

Uppvärningstid till 75°C 1) [h]

Mängd blandat vatten vid 40°C [I]

Energiförbrukning 2) [kWh/24h]

1) Tid för uppvärmning av varmvattenberedarens hela volym, då ingångstemperaturen är 15°C. 2) Energiförbrukning vid konstant vattentemperatur 65°C i varmvattenberedaren och omgivningens temperatur 20°C, mätt enligt DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715	200 - 454	461 260
TGR 120 N 10	090 865	205 - 454	461 260
TGR 150 N 13	05 1065	220 - 454	461 260
TGR 200 N 15	105 0444	0 500 50	07 260

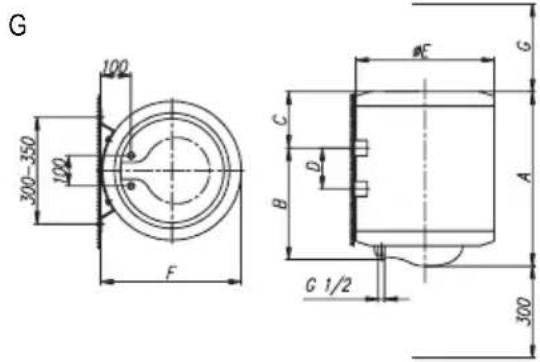

Anslutnings- och monteringsmått av varmvattenberedaren [mm]

ANSLUTNING TILL VATTENLEDNINGSNÄTET

Inkopplingsrören för både kallt och varmt vatten på varmvattenberedaren är färgmärkta. Inkommande kallvatten är blåmärkt och utgående varmvatten är rödmärkt. Varmvattenberedaren kan kopplas till vattenledningsnätet på två olika sätt. Slutet system med tryck tillåter tappning av varmvatten på flera ställen. Öppet system utan tryck tillåter tappning av varmvatten på bara ett ställe. Med tanke på vilket inkopplingssystem man har valt, måste man också välja passande vattenblandare.

Vid öppet trycklöst system måste en backventil monteras på det inkommande röret för kallt vatten, vilken förhindrar tömning av vattenbehållaren om vattenledningssystemet skulle tömmas på vatten. Ett sådant inkopplingssystem kräver en genomströmningsberedare. Då vattnet i varmvattenberedaren uppvärms, ökar volymen och trycket i behållaren, med påföljd att det kan börja droppa från kranröret. Det droppandet går inte att förhindra. Att dra åt blandaren ännu hårdare kan bara skada den. Vattnet kommer att sluta droppa när trycket utjämnas.

Vid ett slutet kopplingssystem med tryck i varmvattenberedaren måste man använda tryckblandare. Det är obligatoriskt med en säkerhetsventil eller kombinerad säkerhets- och avstängningsventil på inkommande kallvattenledningen, vilken förhindrar tryckökning i varmvattenberedarens behållare. Trycket i behållaren får inte överstiga 0,1 MPa av det nominella värdet. Tappningsöppningen på säkerhetsventilen måste obligatoriskt ha utlopp till atmosfäriskt tryck. Vid vattenuppvärmningen i varmvattenberedaren ökar vattentrycket till säkerhetsventilens gränsvärde. Eftersom returnen till vattenledningsnätet är förhindrad, kan det börja droppa från säkerhetsventilen. Det droppande vattnet kan avledas med hjälp av en uppsamlingstratt, som monteras under ventilen. Avrinningsröret måste peka rakt neråt och får inte utsättas för frostrisk. I fall att det på grund av konstruktionshinder inte går att avleda vattnet från säkerhetsventilen, kan droppandet undvikas med hjälp av ett 3 liters expanderkärl, som monteras på inkommande kallvattenledningen.

Det åligger var och en att själv periodiskt kontrollera säkerhetsventilens funktionalitet. Genom att vrida ventilhandtaget eller skruva på muttern (beroende på typ av ventil), öppnar man ventilens munstycke för övertryck. Resulterar manövern i att det börjar rinna vatten från säkerhetsventilen, betyder det att systemet fungerar felfritt.

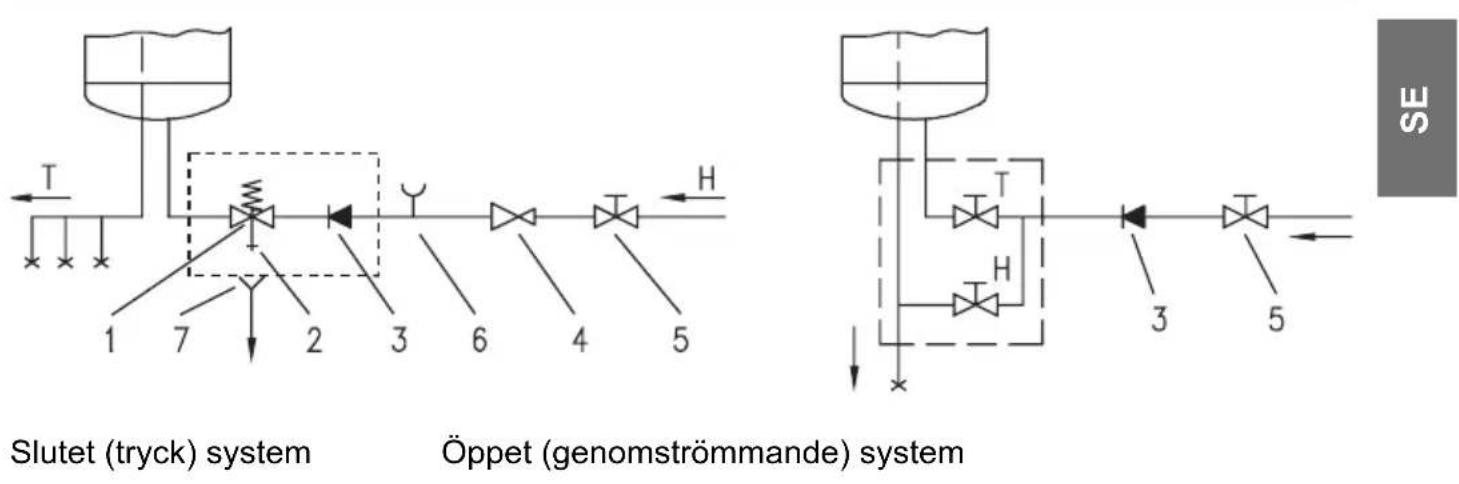

Förklaring:

1 - Säkerhetsventil

6 Testan

2 - Testventil 7 - Tratt med avloppsförbindelse 3 - Backventil 4 - Tryckreduktionsventil H - Kallt vatten 5 - Avstängningsventil T - Varmt vatten

Mellan varmvattenberedaren och säkerhetsventilen får man inte montera in någon avstängningsventil, då detta kopplingssätt skulle förhindra säkerhetsventilens funktion.

Varmvattenberedaren kan kopplas till vattenledningsnätet utan tryckreduktionsventil om trycket i systemet understiger 0,5 MPa (5 bar). Överstiger trycket i vattenledningsnätet 0,5 MPa är tryckreduktionsventilen obligatorisk.

Innan strömmen kopplas på måste systemet fyllas med vatten. Vid första påfyllningen öppnas blandaren i läge varmvatten. Systemet är fullt då vattnet börjar rinna ur vattenkranen.

ANSLUTNING TILL ELNÄTET

Vid anslutningen till elnätet ska anslutningskabelns area vara minst 1,5 mm² (H05VV-F 3G 1,5 mm²). Samtidigt måste sladdarna för kontrollampan anslutas till termostatplinten, där de är märkta med nr 1 och nr 2 alternativt A och B, beroende på termostatens utförande. För att kunna göra detta måste skyddslocket skruvas av varmvattenberedaren.

Anslutningen måste följa föreskrivna regler för el-anslutningar. Mellan varmvattenberedaren och det elektriska nätet måste det monteras en anordning som kan avskilja varmvattenberedarens alla anslutningspoler från det elektriska nätet, enligt de nationella bestämmelserna.

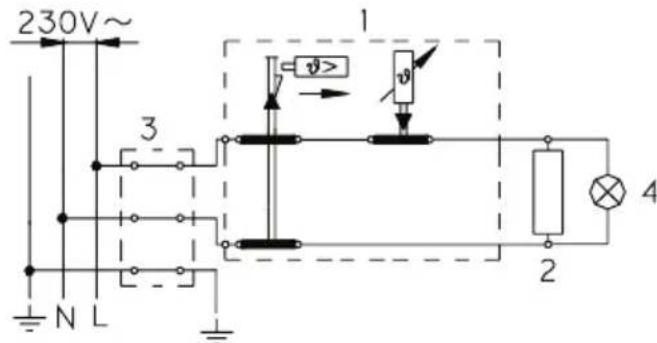

Förklaring:

1 - Termostat och tvåpolig värmesäkring 2 - Värmeelement 3 - Anslutningsplint 4 - Kontrollampa

L - Fas

N - Nolla

• Jord

Schema för el-anslutning

VARNING: Bryt alltid strömmen inför varje ingrepp i varmvattenberedarens inre!

Efter anslutningen till vattenledningsnätet och elnätet är varmvattenberedaren klar för bruk. Genom att vrida termostatknappen som finns på skyddslockets framsida, kan man välja vattentemperatur mellan 25 °C och 75 °C. Vi rekommenderar att knappen vrids till läge "eco", då detta är det mest ekonomiska läget. Vattnets temperatur blir då ca 55 °C. Även kalkutsöndringen och värmeförlusten blir mindre än vid inställningar till högre temperatur. Värmeelementets funktion syns på kontrollampan. Varmvattenberedaren har i höljet inmonterad bimetalltermometer som visar vattentemperaturen i klockvisarens riktning mot höger, när det finns varmvatten i varmvattenberedaren.

Om varmvattenberedaren inte ska användas under en längre tid, får den skyddas mot eventuella frostgrader genom att ställa in termostatknappen på läge **. I detta läge kommer varmvattenberedaren att hålla en temperatur av ca 10 °C. Bryts strömmen till varmvattenberedaren och det finns risk för frost, måste varmvattenberedaren tömmas på vatten. Varmvattenberedaren töms genom tilloppsröret. Det är rekommendabelt att vid monteringen placera en T-koppling eller tappningskran mellan säkerhetsventilen och tilloppsröret. Varmvattenberedaren kan också tömmas indirekt med hjälp av säkerhetsventilen genom att flytta handtaget eller skruva på ventilhatten i läge som vid funktionskontroll. Innan tömningen måste varmvattenberedaren avskiljas från det elektriska nätet och sedan öppnas varmvattenkranen på vattenblandaren. Efter tömningen blir mindre mängd vatten kvar i behållaren, som kan tömmas genom att själva anslutningsmuffen för kallvattenröret till behållaren avlägsnas och därmed kan behållaren tömmas på vatten helt genom anslutningshålet.

Varmvattenberedarens ytterhölje kan hållas rent med vanliga flytande rengöringsmedel som används i kök eller badrum. Använd inte förtunning eller grova rengöringsmedel.

Regelbundna översyner kommer att garantera en felfri funktion och lång livslängd för varmvattenberedaren. Första service bör göras efter ca 2 år efter anslutningen. Vid undersökningen kontrolleras antikorrosionsskyddsanoden och den kalk, som eventuellt har samlats i behållaren, avlägsnas. Kalkavlagringar i behållaren beror oftast på vattenkvaliteten, temperaturen och mängden förbrukat vatten. Efter undersökningen kan servicetjänsten föreslå ett lämpligt datum för nästa kontroll.

OBS! Reparera aldrig eventuella fel på varmvattenberedaren på egen hand, utan kontakta närmaste servicetjänst för att få felet åtgärdat.
