BRUKSANVISNING GT5OC6 GORENJE
Ärade köpare, vi tackar för förtroendet vid inköpet av vår produkt VI BER OM ATT NI FÖRE INMONTERINGEN OCH DEN FÖRSTA ANVÄNDNINGEN AV VARMVATTENBEREDAREN NOGA LÄSER IGENOM DESSA ANVISNINGAR.
APPARATEN ÄR INTE AVSEDD ATT ANVÄNDAS AV PERSONER (INKLUSIVE BARN) MED MINSKAD FYSISK, SENSORISK ELLER MENTAL RESURSER, ELLER BRIST PÅ ERFARENHET OCH KUNSKAP, OM DE INTE HAR BESTÄMT TILLSYN ELLER UNDERVISNING OM ANVÄNDNING AV APPARATEN PERSON ANSVARIGA FÖR DERAS SÄKERHET.
BARN BÖR ÖVERVAKAS SÅ ATT DE INTE LEKER MED APPARATEN.
Varmvattenberedaren är tillverkad i överenskommelse med gällande standard och testad enligt lag. Produkten har också erhållit säkerhets - och RSO - certifikat. Dess grundläggande tekniska beskrivning finner Ni på skylten som är fastklistrad mellan kopplingsrören. Varmvattenberedaren får endast kopplas till vattenledningarna och elnätet av utbildad och behörig fackman. Samtliga ingrepp i dess inre för reparation eller avlägsnandet av kalksten får endast utföras av en fackman med behörighet för att klara sådana uppgifter.
INMONTERING
Varmvattenberedaren monteras med hjälp av schemat och mättabellen på ett frostfritt ställe, dock så nära användarplatsen som möjligt. Beroende på Era behov kan Ni välja mellan utförandet ovanför tvättstället (typ GT 5 O) och/eller under tvättstället (typ GT 5 U).
APPARATENS TEKNISKA EGENSKAPER
| Tip | GT50 | GT5U |
| Volym [I] 5 | ||
| Tryck[MPa] | 0,6 | |
| Massa / vattenfylld [kg] 7/12 | ||
| Antikorosionsskyddet emaljerad / Mg anoda | ||
| Inkopplingsstyrka [W] 2000 | ||
| Spänning [V ~ ] | 230 | |
| Uppvärmningstid upp till 75°C1) [min] | 11 | |
| Mängd blandat vatten vid 40°C [I] 9 | ||
| Energianvändning2) [kWh/24h] | 0,25 | |
1) Tid för fylld varmvattenberedare med värmeelementet vid en ingångstemperatur av 10°C för kallt vatten.
2) Energianvändning för underhåll av ständig vattentemperatur i varmvattenberedaren 65°C vid omgivningstemperatur av 20°C, mätt enligt DIN 44532.
Varmvattenberedarens koppling och monteringsmätt [mm]
Utförande över tvättstället Utförande under tvättstället
INKOPPLING TILL VATTENLEDNINGSNÄTET
Varmvattenberedarens kopplingsrör för tilloppet och frånloppet av vattnet är färgmärkta. Tilloppet av kallt vatten är märkt med blå färg och frånloppet av varmt vatten är märkt med röd färg. Varmvattenberedaren kan kopplas till vattenledningsnätet på två sätt. Inkopplingen för det stängda trycksystemet ger möjlighet till uttag av vatten på flera ställen, däremot det öppna, trycklösa systemet ger möjlighet till uttag av vatten bara på ett tappställe. Med hänsyn till det valda systemet för inkopplingen måste man skaffa även motsvarande vattenblandare. Vid det öppna, trycklösa systemet måste man före varmvattenberedaren koppla in en backventil, som ska hindra vattnet att rinna tillbaka från vattenbehållaren, i fall vattenledningsnätet av någon anledning skulle sakna vattenförsörjning. För inkoppling av vattenberedaren av denna typ behöver man en passande genomströmmande, trycklös vattenblandare. I varmvattenberedaren ökar vattenvolymen på grund av vattenuppvärmningen, vilket resulterar i att det droppar från vattenblandaren. Försök inte stoppa droppandet genom att vrida kranen hårt, för droppandet går inte att stoppa. Åtdragningen kan resultera i att kranen går sönder.
Vid inkopplingen av det slutna sytemet med tryck måste man vid samtliga tappningspunkter använda tryckvattenblandare. På tilloppsröret måste man för säkerhetsskull koppla en backventil som redan vid tillverkningen är förinställd till 0,7 MPa, eller också en annan säkerhetsanordning som förhindrar höjningen av trycket i vattenbehållaren
Vid uppvärmningen av vattnet i varmvattenberedaren höjs vattentrycket i behållaren till gränsen som är förinställd i backventilen eller säkerhetsventilen. Eftersom vattnet inte kan rinna tillbaka till vattenledningsnätet, kan vattnet börja droppa från frånloppsöppningen i säkerhetsventilen. Det droppande vattnet kan man avleda till avloloppet med hjälp av en uppsamlingstratt med förlängning, som man placerar under säkerhetsventilen.

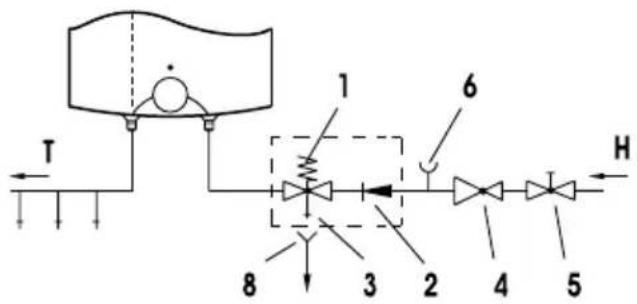

Det öppna (genomströmmande) systemet Slutet (tryck) system
Montage ovanför tvättstället
Montage ovanför tvättstället

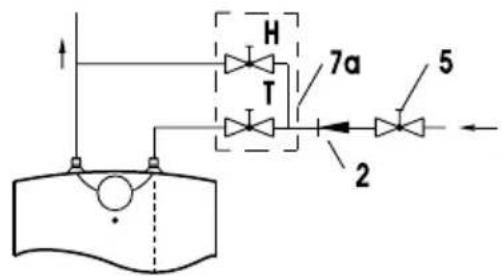

Montage under tvättstället Montage under tvättstället
Förklaring:
1 - Säkerhetsventil 7 - Vattenblandare - ovanför tvättstället
2 - Backventil 7a - Vattenblandare - under tvättstället
3 - Testventil 8 - Uppsamlingstratt med förbindelse till avloppsrör
4 - Reduktions- tryckventil
5 - Stängningsventil H - Kallt vatten
6 - Testförlängning T - Varmt vatten
Mellan varmvattenberedaren och säkerhetsventil får man inte montera in någon stängningsventil, eftersom detta skulle sätta funktionen av säkerhetsventilen ur spel.
Varmvattenberedaren kan kopplas till husets vattenledningsnät utan reduktionsventil, om trycket i nätet understiger 0,5 MPa. Före inkopplingen till elnätet måste varmvattenberedaren fyllas med vatten. Vid den första påfyllningen med vatten ska kranen för varmvatten på vattenblandaren öppnas. Varmvattenberedaren är full med vatten när vattnet börjar strömma ur vattenblandaren.
KOPPLING TILL ELNÄTET
Kopplingen av varmvattenberedaren till elnätet sker med en kopplingskabel med stickpropp. Om man för inkopplingen till elnätet använder en ny, längre kabel, måste man fästa kabeln i förskruvningen, och skruva fast trådarna i inkopplingsfästet. När detta ska göras måste man först koppla bort varmvattenberedaren helt från elnätet. Mellan varmvattenberedaren och fastinstallation måste man koppla en strömbrytare, som avbryter båda strömledningar. Strömbrytarens kontakter i frånslaget läge måste hålla ett avständ av minst tre mm. Koppling av varmvattenberedaren till elnätet måste ske enligt gällande normer för elektriska installationer.
WARNING: Före varje ingrepp i varmvattenberedarens inre måste man helt koppla bort varmvattenberedaren från det elektriska nätet!

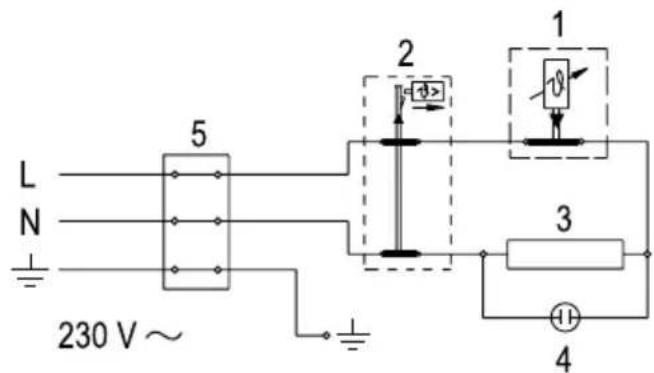

Förklaring:
1 - Termostat
2 - Värmesäkring
3 - Värmekropp
4 - Kontrollampa
5 - Koppling
L - Fasledning
N - Neutralledning
- Jordledning
Schema av den elektriska kopplingen
Efter inkopplingen av vattenledningar och elnätet är varmvattenberedaren färdig att användas. Genom att vrida knappen på termostaten som befinner sig på främre sidan av skyddslocket, kan man välja önskad vattentemperatur, läge " Ⓞ" upp till 75 °C, läge " ●". Vi rekommenderar inställningen av knappen till läge " e". En sådan inställning är den mest ekonomiska. Vattnets temperatur blir omkring 55 grader och kalkbildningen samt värmeför-
lusten blir mindre än vid högre temperaturer. Av säkerhetsskäl är det möjligt att ställa in en optimal vattentemperatur i varmvattenberedaren på följande sätt:
a) Sätt in skruvmejseln i öppningen 1 osh avlägsna knapplocket 2.
b) Ställ in önskad temperatur med knappen 3.
C - 35 °C
B - 45 °C
A-55°C
O - 75 °C
c) Sätt tillbaka locket 2 som täcker knapphuset.
Under uppvärmningen av vattnet lyser den röda kontrollampan tills den förinställda vattentemperaturen har uppnåts eller tills man avbryter uppvärmningen på något annat sätt. Om man under en längre tid inte tänker använda varmvattenberedaren, måste dess innehåll skyddas mot förfrysning genom att inte koppla bort elektriciteten utan i stället förinställa termostatsknappen till läge " *". Vid en sådan förinställning kommer varmvattenberedaren att hålla en temperatur kring 9 °C. Om man kopplar bort varmvattenberedaren från elnätet helt, måste man vid förfrysningsfara tömma behållaren genom att tappa ut allt vatten.
Varmvattenberedarens ytterhölje kan rengöras med något milt rengöringsmedel eller tvättmedel. Använd inte lösningsmedel eller grova rengöringssvampar som kan medföra risk för repor och fläckar. Med regelbundna servicekontroller ombesörjer man en klanderfri funktion av varmvattenberedaren under en lång tid. Den första kontrollen bör göras av en behörig yrkesman cirka två år efter inkopplingen. Vid servicen av varmvattenberedaren tar man bort eventuella kalkbeläggningar, som med tanke på vattenkvaliten samt vattenmängd och dess temperatur mer eller mindre kräver åtgärder. Servicetjänsten kommer efter den första kontrollen att kunna föreslå en ny tid då nästa servicen av varmvattenberedaren lämpligen bör ske.
Vi ber Er vänligen observera, att Ni aldrig på egen hand försöker åtgärda några som helst eventuellt förekommande fel på varmvattenberedaren. I stället måste Ni alltid kontakta den närmaste servicetjänsten, som kan sin sak kring reparationer av varmvattenberedaren, utan att behöva ta några risker.
