GT5OC6 - Boiler GORENJE - Manual falas për përdoruesin

Lloji i produktit	Bojler kondensimi
Marka	Gorenje
Modeli	GT5OC6
Përmasat (Gj x L x T)	400 x 700 x 300 mm
Pesha	30 kg
Furnizimi	Gaz natyral / Propan
Fuqia termike nominale	24 kW
Gama e fuqisë	5,0 - 24,0 kW
Rendimenti sezonal i energjisë	92 %
Klasa e efikasitetit energjetik	A
Temperatura maksimale e ngrohjes	80 °C
Temperatura maksimale e ujit të ngrohtë sanitar	60 °C
Prurja e ujit të ngrohtë sanitar	11 l/min
Presioni maksimal i punës	3 bars
Lloji i tërheqjes	Ventousë (i mbyllur)
Lidhja elektrike	230 V / 50 Hz
Konsumi elektrik	150 W
Indeksi i mbrojtjes	IPX4
Rezervuari i integruar i ujit të ngrohtë	Jo
Mirëmbajtja dhe pastrimi	Pastrimi vjetor i djegësve dhe shkëmbyesit nga një profesionist
Siguria	Siguri kundër mbinxehjes, ngrirjes, mungesës së ujit, ndërprerjes së gazit
Pjesët e këmbimit dhe riparueshmëria	Pjesë në dispozicion sipas kërkesës, indeksi i riparueshmërisë: 8/10
Informata të përgjithshme	Udhëzimi i përdorimit dhe instalimit i përfshirë, 72 faqe

Pyetjet më të shpeshta - GT5OC6 GORENJE

Si të instaloni bojlerin Gorenje GT5OC6 ?

Instalimi duhet të kryhet nga një profesionist i kualifikuar në përputhje me normat në fuqi. Shikoni udhëzuesin për skemat e lidhjes së gazit, ujit dhe shkarkimit.

Çfarë lloj gazi për modelin GT5OC6?

Bojleri funksionon me gaz natyral (G20) ose propan (G31). Rregullimi duhet të përshtatet nga një instalues.

Si të rregulloni temperaturën e ngrohjes?

Përdorni panelin e kontrollit për të rregulluar temperaturën e nisjes midis 30°C dhe 80°C. Për ujin e ngrohtë sanitar, rregulloni midis 35°C dhe 60°C.

Çfarë të bëni në rast rrjedhje uji?

Ndërprit menjëherë furnizimin me ujë dhe gaz. Kontakto një shërbim riparimi. Mos u përpiq të riparosh vetë.

Si të hiqni ajrin nga qarku i ngrohjes?

Hapni shkarkuesit manualë në radiatorë ose përdorni funksionin e shkarkimit automatik të bojlerit. Mbyllni kur uji rrjedh pa flluska.

Cila është frekuenca e rekomanduar e mirëmbajtjes?

Një mirëmbajtje vjetore nga një profesionist është e detyrueshme për të garantuar sigurinë dhe efikasitetin. Kjo përfshin pastrimin e djegësit dhe shkëmbyesit.

Bojleri tregon një kod gabimi, çfarë të bëni?

Referojuni tabelës së kodeve të gabimit në udhëzues. Kodet e zakonshme: E01 (defekt ndezjeje), E02 (mbinxehje), E03 (mungesë uji). Kontaktoni një profesionist nëse problemi vazhdon.

A është e mundur të programoni bojlerin?

Po, GT5OC6 ka një programim javor për ngrohjen dhe ujin e ngrohtë. Përdorni menunë e ndërfaqes për të vendosur oraret.

Si të reduktoni konsumin e gazit?

Ulni temperaturën e ngrohjes, programoni periudha të reduktuara dhe sigurohuni për një mirëmbajtje të rregullt. Izolimi i banesës është gjithashtu thelbësor.

Ku të gjeni pjesët e këmbimit?

Pjesët e këmbimit janë në dispozicion nga shitësit e autorizuar Gorenje ose online. Përdorni referencën e modelit GT5OC6 për të porositur.

MANUAL I PËRDORUESIT GT5OC6 GORENJE

Udhëzime për përdorim 48

I nderuar blerës, ju falënderohemi për blerjen e prodhimit tonë.

JU LUTEMI, QË PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, ME VËMENDJE TË LEXONI UDHËZIMET.

KETE APLIKIM NUK SYNON PER PERSONAT NGA SHFRYTËZIMI (DUKE PËRFSHIRË FEMIJET) ME ZVOGËLIMIT FIZIK, NDIJOR OSE MENDOR AFTËSITË, OSE MUNGESA E EXPERIANCE DHE NJOHURIVE, NËSE NUK U JANË DHËNË MBIKËQYRJA OSE LIDHUR UDHËZUES PERDORIMI I APPLIANCE NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKQYRUR PËR TË SIGURUAR SE ATA NUK LUAJNË ME APLIKIM.

Bojleri ashtë i prodhuar në ujdi me standardet në fuqi dhe zyrtarisht i sprovuar, e për ate, janë të lëshuara vërtetime të sigurisë dhe vërtetim për kompatibilitetin elektromagnetik.

Cilësitë e tij fillestare teknike, janë të shënuara në tabelën e shënimeve, të ngjitu-ra ndërmjet gypave aderues. Bojlerin, ka të drejtë të aderojë në rrjetën elektrike dhe ate të ujësjellësit vetëm personi i profesionalizuar për te. Ndërhyrjet në brendësinë e tij për shkak të ndreqjes, evitimit të gurit të ujit dhe kontrollit, ose ndërrimit të anodës mbrojtëse kundër korodimit mund të kryej vetëm shërbimi i autorizuar servisor.

MONTIMI

Nxehësin e montojmë sipas skemës dhë tabelës për montim në vendin ku nuk mundet të ngrihet nga të ftohtit dhe sa më afër që mundet pran vendit të shpenzimit. Sipas nevojës vetanake mund të zgjedhet nxehësi I ujit për montim mbi (nxehësi I tipit GT 5 O) dhe për montim nën (nxemësi I tipitGT 5 U) vendin e shpenzimit.

TEHNIČKE OSOBINE APARATA

Tipi GT5O GT5U
Vëllimi [I] 5
Tensioni fillestar [MPa] 0,6
Sasija /e mbushur me ujë [kg] 7/12
Mbrotja kundër korodimit të kazanit Emajluar/Mg anoda
Forca aderuese [W] 2000
Tensioni [V~] 230
Koha e ngrohjes deri në 75°C 1) [min] 11
Sasija e ujit të përzier te 40°C [I] 9
Shpenzimi energjetik 2) [kWh/24h]		0,25

1) Koha e ngrohjes së tërë vëllimit të bojlerit me ngrohës elektrik te nisja e temperaturës së ujit nga ujësjellësi 10°C.
2) Shpenzimi energjetik te mirëmbajtja konstante e temperaturës së ujit në bojler 65°C dhe te temperatura e rrethit 20°C, e matur sipas DIN 44532.

Dimenzionet kyqëse dhe të montimit të nxehësit

Mentimi mbi vendin e shpenzimit Montimi nën vendin e shpenzimit

ADERIMI NË RRJETËN E UJËSJELLËSIT

Ofrimi dhe dalja e ujit në bojler janë të shenjuara me ngjyra. Hyrja e ujit të ftohtë ashtë e shenjuar me ngjyrë të kaltërt, kurse dalja e tij me ngjyrë të kuqe.

Bojlerin mund të aderoni në rrjetën e ujësjellësit në dy mënyra. Mënyra e mbyllur, sistemi aderues me shtypje, mundëson furnizim me ujë në më shum vende, sistemi i hapur, joshtypës, mundëson furnizim vetëm nga një vend.

Sipas sistemit të zgjedhur të aderimit, duhet të furnizoheni edhe me bateri përkatëse të ujit. Te sistemi i hapur, ai jo me shtypje, duhet, që para bojlerit të montohet ventili kundërkthyes, i cili ndërpren rrjedhjen e ujit nga kazani, nëqoftëse, në rrjetën ujësjellëse ndalohet ose mungon uji. Te ky sistem aderues, patjetër të përdorni fluks bateri përziese. Për shkak të ngrohjes së ujit, shkaktohet rritja e vëllimit të ujit në bojler, e kjo shkakton pikjen e ujit nga baterija fluksore . Me shtërngimin e tepërt të dorëzës në bateri, pikjen e ujit nuk do ta ndërpreni, por mundeni vetëm të prishni baterinë.

Te sistemi aderues i mbyllur, në vendet furnizuese duhet të përdorni fluks bateri përziese me shtypje. Në gypin dalës, për shkak të sigurimit të punimit, duhet montuar ventil sigurues ose grupë siguruese, e cila ndërpren rritjen e shtypjes në kazan tepër se 0,1 MPa, mbi ate nominale.

Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri ku ashtë ajo e rregulluar në ventilin sigurues. Për shkak se kthyerja e ujit në rrjetën e ujësjellësit ashtë e ndërprerë, mund të vijë deri te pikja e ujit nga hapësira dalëse e ventilit sigurues. Ujin që pikon, mund të udhëzoni në dalje nëpërmjet të mbaresës tubuese, të cilën e vendoni nën ventilin sigurues. Gypi i daljes së ujit, që ashtë i vënduar nën lëshuesin e ventilit sigurues, duhet të jetë i montuar në kahje vertikale të drejtuar poshtas dhe në ambient ku nuk ngrinë.

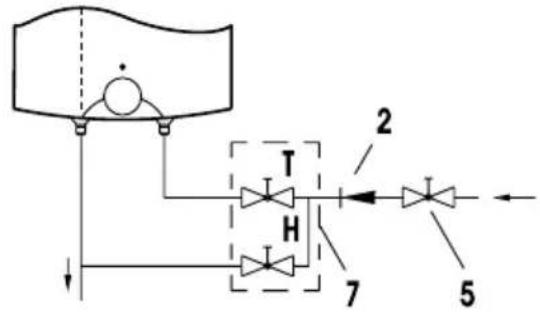

Sistemi (me shtypje) i mbyllur Sistemi i hapur (pa shtypje)

1 - Ventili kthyes mbrojtës 7 - Bateria përzierëse mbi vendin e harxhimit
2 - Ventili kundërkthyes 7a - Bateria përzierse nën vendin e harxhimit
3 - Ventili provues 8 - Taftari me aderues në shkarkim të ujit
4 - Ventili reduktiv i shtypjes
5 - Ventili mbyllës H - Uji i ftohtë
6 - Mbaresa provuese T - Uji i ngrohtë

Ndërmjet të bojlerit dhe ventilit sigurues këthyes nuk ashtë i lejuar montimi i ventilit mbyllës, sepse, kështu çmundësoni punimin e ventilit sigurues këthyes.

Bojlerin mund të aderoni në rrjetën e ujësjellsit të shtëpisë pa ventil reduktues, nëqoftëse ashtë shtypja në rrjetë më e ulët se 0,5 MPa. Para aderimit elektrik, së pari duhet mbushur bojlerin me ujë. Te mbushja e parë, çelni dorëzën për ujë të ngrohtë në baterinë përziese. Bojleri ashtë i mbushur, kur uji arrin dhe del nëpër gypin e baterisë përziese.

KUQJA NË RRJETIN ELEKTRIK

Kyqja e nxehësit në rrjetin elektrik duhet të bëhet sipas standardeve për instalimet elektrike. Nxemsin e ujit e kyqim në rrjetin elektrik me kabllo. Kablloja e shkurtër e nxehësit mund të zavendësohet me kabllo më të gjatë ashtu që ai ekzistues hiqet, ndërsa kablli I ri me gjatësi të nevojshme përforcohet në hapsirën ë kabllos. Pastaj telat e kabllos e përforcojmë në lidhësen kuqëse, pas largimit të kapakut plastik të nxehësit. Kjo punë bëhet në këtë mënyrë:

Së pari e mënjanojmë pllakëzën e vendosur në pjesën e përparme të mbështjëllësit plastik. Mënjanimi I pllakëzës bëhet ashtu që në mes të pllkëzës dhe mbështjellësit plastik futet kaçavilla dhe me dredhje lirohet pllakëza pastaj e hjekim dorëzën e termostatit dhe e zhdredhim vidën në dorzë të termostatit. Në fund i zhdredhim të katër vidat me të cilat është I përforcuar mbështjellësi plastik I nxehësit, dhe të njejtin e largojmë.

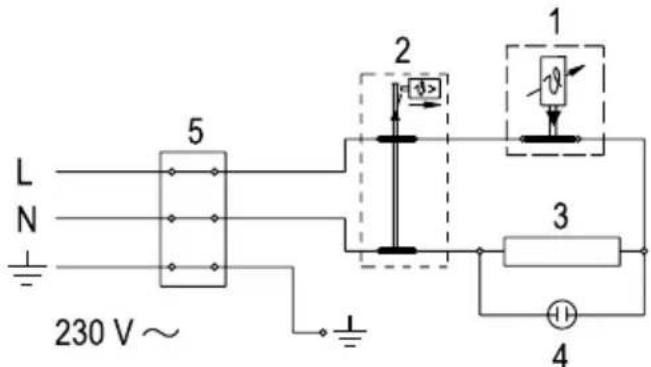

1 - Termostati
2 - Siguresa për nxehtësi
3 - Nxemsi
4 - Llampa kontrolluese
5 - Lidhësja kyqëse
L - Udhëzuesi fazor në
N - Udhëzuesi neutral
- Udhëzuesi mbrojtës

Skema e lidhjes elektrike

Pas kyqjes në rrjetin e ujit dhe në rrjetin elektrik, nxemsi i ujit është i përgatitur për përdorim. Me rrotullimin e dorëzës të termostatit në pjesën e përparme të mbulesës mbrojtëse të nxehësit bëjmë rregullimin e temperaturës të ujit, pozicionideri "●" në 75° C, pozicionideri "●". Preferojmë pozicionin e dorëzës në "e" i cili nxenë ujin deri në 55° C sepse formimi i gurit dhe humbjet e nxehtësisë në këtë pozicion janë më të vogla se rregullimi në temperatura më të larta. Për shkak të sigurisë, është i mundëshëm rregullimi i dëshiruar i temperaturës më të lartë të ujit në ujëngrohës në bazë të procedurës në vijim:

a) Kaçavidhën vendoni në vanë 1 dhe evitoni kapakun e pullës 2,
b) Kufizuesin e pullës 3 sipas nevojës e rregulloni në temperaturën e dëshiruar:

C - 35 °C

B - 45 °C

A-55°C

O-75°C

c) Kapakun e pullës 2 përsëri e vëndoni në shtëpizën e pullës.

Aktivizimin e nxehësit elektrik tregon llampa kontroluese e cila ndezet deri sa uji në kazan të arijë temperaturën e rregulluar, gjegjësisht deri në pozitën e çkyqjes të nxehësit. Nëqoftëse nxemsi I ujit nuk do

të përdoret një kohë të gjatë, ajo duhet të mbrohet nga të ngrirurit në këtë mënyrë:gjatë kyqjes të aparatit rregullojmë dorëzën e termostatit në pozicionin " * " gjatë të cilit nxemsi do të mbaj temperaturën e ujit në 9° C; nëse për shkak të temperaturave tejet të ulta nxemsin e ujit dëshi-rojmë ta çkyqim nga rrjeti elektrik duhet së pari të bëhet zbrazja e ujit nga kazani l nxehësit. Nxemsi i ujit pastrohet me detergjent të zbutur. Nuk është e lejueshme përdorimi i tretësave apo mjeteve abrazive për pastrim. Me sevisim të regullt të aparatit sigurojmë punë të sigurt dhe afat të gjatë përdorimi. Garancioni për ndryshkjen e kazanit vlen vetëm nëqoftëse i keni realizuar kontrolet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet të kontroleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Êshtë e nevojshme, që kontrolet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrolin në fletëgarancionin e prodhimit. Servisimi sipas nevojës përfshin edhe pastrimin e gurëzimit që mblidhet në nxemsë e shkaktuar nga fortësia e ujit dhe temperatura. Pas kryerjes të shiqimit serviseri do të propozoi datën e ardhëshme të shiqimit kontrollues sipas gjendjes të aparatit.

Ju preferojmë që prishjet eventuale të nxehësit të ujit mos ti evitoni vetë, por kërkoni intervenimin e më të afërmë të shërbimit të autorizuar të servisit.
