Producttype	Condensatieketel
Merk	Gorenje
Model	GT5OC6
Afmetingen (B x H x D)	400 x 700 x 300 mm
Gewicht	30 kg
Brandstoftype	Aardgas / Propaan
Nominaal thermisch vermogen	24 kW
Vermogensbereik	5,0 - 24,0 kW
Seizoensgebonden energierendement	92 %
Energie-efficiëntieklasse	A
Maximale verwarmingstemperatuur	80 °C
Maximale tapwatertemperatuur	60 °C
Tapwaterdebiet	11 l/min
Maximale werkdruk	3 bar
Type afvoer	Concentrisch (gesloten)
Elektrische aansluiting	230 V / 50 Hz
Elektriciteitsverbruik	150 W
Beschermingsgraad	IPX4
Geïntegreerde boiler	Nee
Onderhoud en reiniging	Jaarlijkse reiniging van branders en warmtewisselaar door een professional
Veiligheid	Oververhittingsbeveiliging, antivries, watertekort, gasafsluiting
Reserveonderdelen en repareerbaarheid	Onderdelen op aanvraag beschikbaar, repareerbaarheidsindex: 8/10
Algemene informatie	Gebruiks- en installatiehandleiding inbegrepen, 72 pagina's

Veelgestelde vragen - GT5OC6 GORENJE

Hoe installeer ik de Gorenje GT5OC6-ketel?

De installatie moet worden uitgevoerd door een gekwalificeerde professional volgens de geldende normen. Raadpleeg de handleiding voor de aansluitschema's voor gas, water en afvoer.

Welk type gas moet ik gebruiken voor model GT5OC6?

De ketel werkt op aardgas (G20) of propaan (G31). De instelling moet door een installateur worden aangepast.

Hoe stel ik de verwarmingstemperatuur in?

Gebruik het bedieningspaneel om de aanvoertemperatuur aan te passen tussen 30°C en 80°C. Voor warm tapwater stelt u in tussen 35°C en 60°C.

Wat te doen bij een waterlek?

Sluit onmiddellijk de water- en gastoevoer af. Neem contact op met een onderhoudsdienst. Probeer niet zelf te repareren.

Hoe ontlucht ik het verwarmingscircuit?

Open de handmatige ontluchtingsventielen op de radiatoren of gebruik de automatische ontluchtingsfunctie van de ketel. Sluit ze weer wanneer er water zonder bubbels stroomt.

Wat is de aanbevolen onderhoudsfrequentie?

Een jaarlijkse onderhoudsbeurt door een professional is verplicht om de veiligheid en het rendement te garanderen. Dit omvat reiniging van de brander en warmtewisselaar.

De ketel geeft een foutcode, wat te doen?

Raadpleeg de tabel met foutcodes in de handleiding. Veelvoorkomende codes: E01 (ontstekingsfout), E02 (oververhitting), E03 (watertekort). Neem contact op met een professional als het probleem aanhoudt.

Kan de ketel worden geprogrammeerd?

Ja, de GT5OC6 heeft een wekelijkse programmering voor verwarming en warm water. Gebruik het menu van de interface om tijdschema's in te stellen.

Hoe kan ik het gasverbruik verminderen?

Verlaag de verwarmingstemperatuur, programmeer lagere periodes en zorg voor regelmatig onderhoud. De isolatie van de woning is ook cruciaal.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij erkende Gorenje-dealers of online. Gebruik het modelreferentie GT5OC6 om te bestellen.

GEBRUIKSAANWIJZING GT5OC6 GORENJE

Gebruiksaanwijzing 68

Geachte koper, wij danken u voor de aankoop van ons product.

WIJ VERZOEKEN U VOOR DE MONTAGE EN DE INGEBRUIKNAME VAN DE BOILER DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR TE LEZEN.

DIT APPARAAT IS NIET BEDOELD VOOR GEBRUIK DOOR PERSONEN (WAARONDER KINDEREN) MET VERMINDERDE LICHAMELIJKE, ZINTUIGLIJKE OF PSYCHISCHE VERMOGENS, OF GEBREK AAN ERVARING EN KENNIS, TENZIJ ZIJ ZIJN GEGEVEN TOEZICHT OF INSTRUCTIE OVER HET GEBRUIK VAN HET APPARAAT DOOR DEGENE DIE VERANTWOORDELIJK IS VOOR HUN VEILIGHEID.

KINDEREN MOETEN WORDEN BEGELEID OM ERVOOR TE ZORGEN DAT ZE NIET SPELEN MET HET APPARAAT.

De boiler is overeenkomstig de geldende normen gemaakt en officieel getest. Hierover is een veiligheidscertificaat en een certificaat van electromagnetische compatibiliteit afgegeven. Zijn technische basiseigenschappen zijn vermeld op het typeplaatje, dat tussen de beide aansluitbuizen is geplakt. Ingrepen in de binnenkant van de boiler wegens reparaties, verwijdering van kalkaanslag en controle of vervanging van de anticorrosie beveiligingsanode mogen uitsluitend door de reparatiedienst worden verricht.

MONTAGE

Monteer de boiler in een ruimte, waar geen vorst kan optreden, maar wel zo zicht mogelijk bij de plaats van afname. Afhankelijk van uw behoefte kunt u kiezen tussen het type voor montage boven de wastafel (GT 5 O) en het type voor montage onder de wastafel (GT 5 U).

Type GT5O GT5U
Volume [I] 5
Nominale druk [MPa] 0,6
Gewicht / vol met water [kg] 7/12
Anticorrosiebeveiliging van de ketel Geëmailleerd / Mg anode
Aansluitvermogen [W] 2000
Spanning [V ~ ]	230
Tijd van verwarming tot 75°C 1) [min]	11
Hoeveelheid mengwater bij 40°C [I] 9
Energieverbruik 2) [kWh/24h]	0,25

1) De verwarmingstijd van het hele volume van de boiler met een elektrisch verwarmingselement bij een ingangstemperatuur van het koude leidingwater van 10°C.
2) Energieverbruik bij het op temperatuur houden van het water in de boiler op 65ÚC en bij een omgevingstemperatuur van 20°C, gemeten volgens DIN 44532.

De aansluit- en montagematen van de boiler (mm)

Uitvoering voor montage boven de wastafel Uitvoering voor montage onder de wastafel.

AANSLUITING OP DE WATERLEIDING

De wateraf- en toevoer zijn op de buizen van de boiler door kleuren gekenmerkt. De toevoer van het koude water is blauw en de warmwatertoevoer is rood.

U kunt de boiler op twee manieren op de waterleiding aansluiten. Het gesloten druksysteem van de aansluiting maakt tappen op meerdere tapplaatsen mogelijk, terwijl het open drukloze systeem maar één tapplaats mogelijk maakt. Afhankelijk van het gekozen systeem moet u de juiste mengkranen kopen.

Bij het open drukloze systeem moet voor de boiler een ventiel worden ingebouwd dat voorkomt dat er water uit de ketel loopt als er geen water in de waterleiding is. Bij dit aansluitsysteem moet u de doorstroom mengkraan gebruiken. In de boiler neemt door het verwarmen het volume van het water toe. Dit veroorzaakt druppen uit de buis van de mengkraan. Door de hendel van de mengkraan stevig vast te draaien kunt u het druppen niet voorkomen, maar kan de kraan kapot gaan.

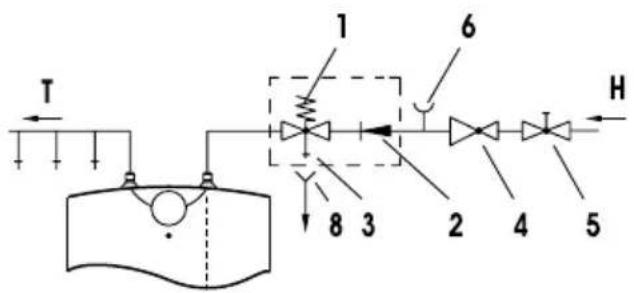

Bij het gesloten druksysteem van de aansluiting moet u op de tapplaatsen drukmengkranen gebruiken. Op de aanvoerbuis moet ten behoeve van de veilige werking een veiligheidsventiel of een veiligheidsgroep worden ingebouwd, die een drukverhoging van het water in de ketel van meer dan 0,1 MPa boven de nominale druk voorkomt. Bij het verwarmen van het water in de boiler neemt de druk van het water toe tot de grens, die is ingesteld in het veiligheidsventiel. Omdat het terugstromen van het water in de waterleiding verhinderd is, kan druppen uit de afvoeropening van het veiligheidsventiel optreden. Het druppende water kunt u naar de afvoer leiden via een opvangstuk, dat u onder het veiligheidsventiel plaatst. Een afvoerbuis die onder de uitlaat van het veiligheidsventiel is geplaatst, moet recht naar beneden zijn geplaatst en in een omgeving, waar geen vorst optreedt.

Open (drukloos) systeem Gesloten (druk) systeem

Uitvoering voor montage boven de wastafel Uitvoering voor montage boven de wastafel

Uitvoering voor montage onder de wastafel Uitvoering voor montage onder de wastafel

Legende:

1 - Veiligheidsventiel 7 - Open mengkraan - montage boven de wastafel
2 - Veiligheidsventiel voor 7a - Open mengkraan - montage onder de wastafel het terugstromen 8 - Trechter met aansluiting op de afvoer
3 - Testventiel
4 - Reduceerventiel
5 - Afsluitventiel H - Koud water
6 - Testopzetstuk T - Warm water

Tussen de boiler en het veiligheidsventiel mag geen afsluitventiel worden ingebouwd, omdat hierdoor de werking van het veiligheidsventiel onmogelijk gemaakt wordt.

U kunt de boiler aansluiten op de huiswaterleiding zonder reduceerventiel, als de druk in de waterleiding lager is dan 0,5 MPa.

Voor de elektrische aansluiting moet u de boiler eerst met water vullen. Bij de eerste vulling de warmwaterkraan opendraaien. De boiler is vol als er water door de uitloopbuis van de mengkraan stroomt.

AANSLUITING OP HET ELEKTRICITEITSNET

De aansluiting op het elektriciteitsnet wordt verricht via de elektrische kabel met de stekker. Als u voor de aansluiting op het elektriciteitsnet een nieuwe, langere kabel gebruikt, moet deze kabel worden vastgemaakt in de kabelingang, de draden worden op de aansluitklem vastgeschroefd. In dit geval moet de verbinding tussen het elektriciteitsnet en de boiler worden verbroken. Tussen de boiler en een vaste installatie wordt een schakelaar gemonteerd, die beide voedingspolen scheidt. De afstand tussen beide open contacten van de schakelaar moet minstens 3 mm bedragen. De aansluiting van de boiler op het elektriciteitsnet moet overeenkomstig de normen voor elektrische leidingen plaatsvinden.

WAARSCHUWING: Verbreek voor elke ingreep in de binnenkant van de boiler de verbinding met het elektriciteitsnet!

Legende:

1 - Thermostaat
2 - Bimetale zekering
3 - Verwarmingselement
4 - Controlelampje
5 - Aansluitklem

L - Faseleider
N - Nulleider
± - Beveiligingsleider

Schakelschema

GEBRUIK EN ONDERHOUD

Na de aansluiting op de waterleiding en het elektriciteitsnet is de boiler klaar voor gebruik. Door de thermostaatknop aan de voorkant van de beschermingskap te draaien stelt u de gewenste watertemperatuur in onder 25°C, positie "●", en 75°C, positie "●". Aanbevolen wordt de knop in te stellen op stand "e". Dit is de zuinigste instelling, de watertemperatuur is dan ongeveer 55°C, de afscheiding van kalkaanslag en het warmteverlies zullen geringer zijn dan bij instellingen op een hogere temperatuur.

Om veiligheidsredenen is het mogelijk een willekeurige maximumtemperatuur van het water in de boiler in de stellen. U gaat als volgt te werk:

a) plaats een schroevedraaier in spleet 1 en verwijder het deksel van knop 2,
b) stel de begrenzer van knop 3 willekeurig op de gewenste temperatuur:

C - 35 °C
B - 45 °C
A - 55 °C
O - 75 °C

c) plaats het deksel van knop 2 weer op de ommanteling van de knop.

Een controlelampje toont de werking van het elektrische verwarmingselement. Dit lampje brandt tot

het water op de gekozen temperatuur gekomen is of tot de verwarming wordt uitgeschakeld. Als u de boiler langere tijd niet gebruikt, bescherm dan de inhoud tegen bevriezen door de elektriciteit niet uit te schakelen, maar de thermostaatknop op de strand "*" in te stellen. Bij deze instelling zal de boiler de watertemperatuur op ongeveer 9°C houden. Als u de verbinding tussen de boiler en het elektriciteitsnet verbreekt, moet u in geval van bevriezingsgevaar het water eruit laten lopen.

Reinig de buitenkant van de boiler met een zacht reinigingsmiddel. Gebruik geen oplosmiddelen en groeve schuurmiddelen. Laat de boiler regelmatig door de servicedienst controleren. Zo bent u verzekerd van een foutloze werking en lange levensduur van het apparaat. De servicedienst moet de eerste controle ongeveer twee jaar na de aansluiting verrichten. Bij de controle wordt indien nodig de kalkaanslag verwijderd, die zich afhankelijk van de kwaliteit, hoeveelheid en temperatuur van het gebruikte water aan de binnenkant van de boiler afzet. De servicedienst zal u na de controle van de boiler afhankelijk van de vastgestelde toestand ook een datum voor de volgende controle aanraden.

Wij verzoeken u, bij eventuele storingen van de boiler deze niet zelf te verhelpen, maar de dichtsbijzijnde reparatiedienst te bellen.
