A vízmelegítő összhangban van az érvényes szabványokkal és hivatalosan tesztelt, a vízmelegítőhöz biztonsági tanúsítvány és elektromágneses kompatibilitásról szóló tanúsítvány lett kiadva. Az alapvető műszaki jellemzőket a csatlakozó csövek között található adattábla tartalmazza. A bojlert a vízvezeték és elektromos hálózatra csak az erre szakosodott szakember csatlakoztathatja. A bojler belsejébe javítás, vízkő-eltávolítás, ellenőrzés vagy az antikorróziós védelmet biztosító anód eltávolítása céljából csak a márkaszerviz szakembere nyúlhat.
FELSZERELÉS
A vízmelegítőt fagymentes helyiségben szerelje föl, minél közelebb a vízvételi helyhez. A fogyasztó az általa igényelt melegvíz mennyiségétől függően választhat felső elhelyezésű (GT 5 O) és alsó elhelyezésű vízmelegítők közül (GT 5 U).
A KÉSZÜLÉK MŰSZAKI JELLEMZŐI
| Tipus | GT50 G | T5U |
| Ürtartalom [ I ] 5 | ||
| Nyomás [ MPa ] 0,6 | ||
| Tömeg / vízzel feltöltve [ kg ] 7/12 | ||
| A tartály korrózióvédelme Zománcozott / Magnézium anóddal | ||
| Teljesítmény-felvétel [ W ] 2000 | ||
| Feszültség [ V ~ ] | 230 | |
| Felfűtési idő 75°C 1) [ min ] | 11 | |
| Kevert víz mennyisége 40°C [ I ] 9 | ||
| Energiafogyasztás 2) [ kWh/24h ] | 0,25 | |
1) A bojler teljes ürtartalmának felmelegítési ideje elektromos futoszállal 10°C fokos bemeno viz esetén.
2) Az energiafogyasztás értéke 20°C-os környezeti hömérsékleten, 65°C-ra felmelegített vízhömérséklet értékre vonatkozik a DIN 44532. szabvány szerint.
A vízmelegítő csatlakozási és felszerelési méretei (mm)
Felső elhelyezésű kivitel Alsó elhelyezésű kivitel
CSATLAKOZTATÁS A VÍZHÁLÓZATRA
A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.
A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt, nyomórendszerű csatlakozás több fogyasztóhelyen történő vízvételezést tesz lehetővé, a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.
Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a csaptelepet.
Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keveröcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen.
Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték hálozatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyilásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.
Nyitott (nem nyomás alatti) rendszer Zárt (nyomás alatti) rendszer
Felsö elhelyezésü kivitel Felsö elhelyezésü kivitel
Alsó elhelyezésű kivitel Alsó elhelyezésű kivitel
Fő részek:
1 - Biztonsági szelep 7 - Nyílt rendszerű csaptelep - felső elhelyezés
2 - Visszacsapó szelep 7a - Nyílt rendszerű csaptelep - alsó elhelyezés
3 - Ellenőrző szelep 8 - Lijak s priključkom na odtok
4 - Nyomáscsökkentő szelep
5 - Elzáró szelep H - Hidegvíz
6 - Ellenőrző szerelvény T - Melegvíz
A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.
Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség.
Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.
A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA
A vízmelegítőt az elektromos csatlakozó vezetékre szerelt villásdugóval kell az elektromos hálózathoz csatlakoztatni. Ha a készülék egy új, hosszabb csatlakozó vezetékkel csatlakozik az elektromos hálózathoz, akkor azt egy kábelbevezető gyűrűvel kell rögzíteni, a benne lévő vezetékeket pedig a csatlakozóaljzatba csavarozni. Ebben az esetben a vízmelegítőt le kell választani az elektromos hálózatról. A vízmelegítő és a bekötés helye közé olyan megszakító kapcsolót kell szerelni, amely meg tudja szakítani az áramforrás pólusait úgy, hogy a nyitott pólusok között legalább 3 mm távolság legyen.
A vízmelegítő elektromos hálózathoz való csatlakoztatását az elektromos berendezések csatlakoztatására vonatkozó hatályos szabványok szerint kell elvégezni.
FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!
Fő részek:
1 - Termosztát
2 - Bimetál biztosíték
3 - Elektromos fütés
4 - Jelzölámpa
5 - Csatlakozó terminál
L - Élő vezeték
N - Fázis vezeték
- Földelő vezeték

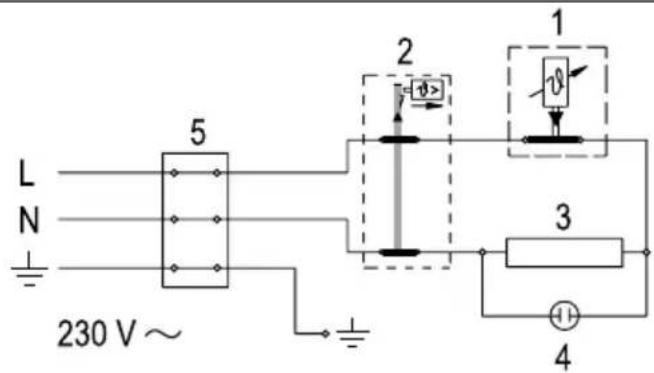

Az elektromos kapcsolás vázlata
A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA
A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll. A védőfedél elülső oldalán található termosztát gombjának forgatásával válassza ki a kívánt vízhömérsékletet 25°C, állás "●", és 75°C között, állás "●".
Javasoljuk, állítsa a gombot "e" helyzetbe; Ez a beállítás a legtakarékosabb; ennél a beállítás-nál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletre történő beállításoknál.
Biztonsági okokból a kívánt legmagasabb vízhőmérséklet beállítása az alábbi módon történik:

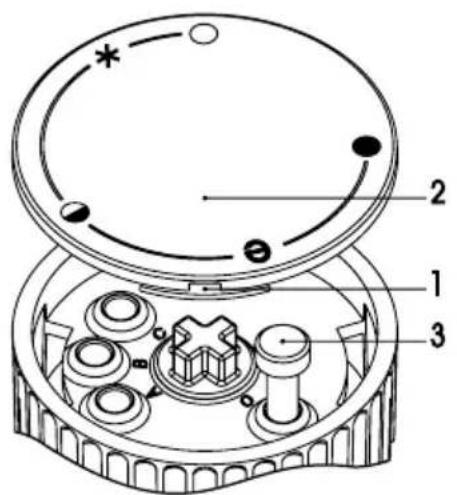

a) A csavarhúzót illessze az (1) nyilásba és távolítsa el a forgatógomb tetejét (2),
b) A forgatógomb mutatóját (3) állítsa a kívánt hőmérsékletre:
C - 3 5 ^ ° C
B - 4 5 ^ ° C
A - 5 5 ^ ° C
O - 7 5 ^ ° C
c) A forgatógomb tetejét (2) helyezze vissza a gomb tengelyére.
A vízmelegítő működését az ellenőrző lámpa jelzi, amely addig világít, amíg a vízmelegítőben lévő viz el nem éri a kívánt hőmérsékletet, vagy amig a berendezést ki nem kapcsolják.
Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját " * " helyzetbe helyezi. Ennél a beállításnál a bojler kb 10°C - on tartja a vízhömérsékletet. Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet.
A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.
Rendszeres szervízeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végezze el. Az ellenőrzés folyamán megvizsgálja az antikorróziós anód elhasználódását és 9szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hömérsékletétől függően rakódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.
Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizt.
