Tip produs	Încălzitor electric de apă (Boiler)
Model	GT10O
Marcă	Gorenje
Capacitate	10 litri
Consum de energie	1500 W
Tensiune	230 V / 50 Hz
Temperatură maximă	75 °C
Presiune nominală	6 bar
Dimensiuni (Î x L x A)	490 x 350 x 350 mm
Greutate (gol)	7 kg
Tip de instalare	Montare pe perete (orizontal sau vertical)
Material rezervor interior	Oțel emailat
Element de încălzire	Încălzitor imersiv din cupru
Termostat	Reglabil, cu oprire de siguranță
Caracteristici de siguranță	Anti-supraîncălzire, supapă de siguranță la presiune, IPX4
Clasa de eficiență energetică	B
Consum în standby	0,5 W
Timp de încălzire (până la 65°C)	Aprox. 25 de minute
Nivel de zgomot	< 25 dB
Tip de conexiune	Intrare/ieșire BSP de 1/2 inch
Întreținere	Detartraj anual, inspecție anod
Disponibilitate piese de schimb	Termostat, element de încălzire, anod, garnituri
Garanție	2 ani

Întrebări frecvente - GT10O GORENJE

Care este capacitatea boilerului Gorenje GT10O?

GT10O are o capacitate de 10 litri, potrivit pentru gospodării mici sau aplicații la punct de utilizare.

Cât timp durează încălzirea apei?

Timpul de încălzire până la 65°C este de aproximativ 25 de minute la putere maximă (1500 W).

Poate fi instalat boilerul orizontal?

Da, GT10O suportă montarea pe perete atât orizontal cât și vertical.

Ce caracteristici de siguranță are?

Include protecție anti-supraîncălzire, supapă de siguranță la presiune și rezistență la apă IPX4.

Cum întrețin boilerul?

Efectuați detartraj anual și inspectați anodul de magneziu pentru a preveni coroziunea.

Care sunt dimensiunile și greutatea?

Dimensiunile sunt 490 x 350 x 350 mm (ÎxLxA) și greutatea goală este de 7 kg.

Care este clasa de eficiență energetică?

Boilerul este clasificat clasa energetică B pe o scară de la A+ la G.

Pot ajusta temperatura apei?

Da, are un termostat reglabil până la 75°C.

Ce piese de schimb sunt disponibile?

Piesele de schimb comune includ elementul de încălzire, termostatul, anodul de magneziu și garniturile.

Este potrivit pentru alimentarea întregii case?

Capacitatea de 10 litri este cea mai bună pentru utilizare la punct unic (de exemplu, sub chiuvetă), nu pentru întreaga casă.

MANUAL DE UTILIZARE GT10O GORENJE

Instrucțiuni de utilizare 47

Aparatul poate fi folosit de copii cu vârste de peste 8 ani, de persoane în vârstă și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau de persoane care nu dețin experiența și cunoștințele necesare, doar dacă acestea sunt supravegheate sau instruite cu privire la utilizarea aparatului în condiții de siguranță și dacă înțeleg riscurile potențiale privind folosirea acestuia.

Copiii nu au voie să se joace cu aparatul.

Copiii nu au voie să curețe sau să efectueze lucrări de întreținere a aparatului fără a fi supravegheați.

⚠️ Instalarea aparatului trebuie să fie efectuată în conformitate cu prevederile în vigoare și instrucțiunile producătorului, de către un instalator sanitar autorizat.

În cazul sistemului de racordare închis, presurizat, la țeava de alimentare cu apă a boilerului trebuie să se monteze ventilul de siguranță cu presiunea nominală 0,6 MPa (6 bar), 0,9 MPa (9 bar) sau 1,0 MPa (10 bar) (vezi plăcuța inscripționată), care împiedică ridicarea presiunii în rezervor cu mai mult de 0,1 MPa (1 bar) peste valoarea nominală.

Pentru că din orificiul de evacuare al ventilului de siguranță poate picura apa, acesta trebuie să aibă ieșire la presiunea atmosferică.

Orificiul de evacuare al ventilului de siguranță trebuie montat pe direcția în jos, într-o zonă ferită de îngheț.

În vederea asigurării bunei funcționări a ventilului de siguranță trebuie efectuate controale periodice, pentru a se elimina calcarul și a se verifica dacă ventilul de siguranță nu este blocat.

Nu este permis a se monta un ventil de oprire între elementul de încălzire și ventilul de siguranță, pentru că astfel s-ar elimina protecția la presiune a elementului de încălzire!

⚠️ Rezervorul trebuie să fie umplut cu apă înainte de a-l racorda la sursa de alimentare cu energie electrică!

Boilerul este protejat în cazul defectării termostatului cu ajutorul unei siguranțe termice suplimentare. În conformitate cu standardele de siguranță, în cazul defectării termostatului, apa din boiler poate atinge și temperaturi de până la 130 °C. La racordarea boilerului la instalația sanitară trebuie să se țină seama că se pot atinge și astfel de temperaturi ale apei.

Atunci când veți deconecta boilerul de la rețeaua electrică, trebuie să scoateți apa din el în cazul în care există pericolul înghețării acesteia.

Vă rugăm să nu încercați să reparați pe cont propriu eventualele defecte ale rezervorului de apă. Contactați cel mai apropiat furnizor autorizat de servicii de service.

Produsele noastre conțin componente care nu sunt nocive pentru sănătate și pentru mediu și sunt executate astfel încât în ultima fază de viață să le putem descompune și recicla.

Prin reciclarea materialelor reducem cantitatea de deșeuri și reducem nevoia de producere a materialelor de bază (de exemplu a metalelor)

ceea ce necesită energie enormă și produce emisii nocive. Prin procedeele de

reciclare reducem de asemenea nevoia de resurse naturale, iar piesele uzate din plastic și metal le putem reintroduce în diverse procese de producție.

Pentru mai multe informații privind sistemul de depunere a deșeurilor adresați-vă centrului local pentru depunerea deșeurilor sau vânzătorului de la care a fost cumpărat produsul.

Stimați cumpărători, vă mulțumim că ați achiziționat produsul nostru. VĂ RUGĂM, CA ÎNAINTE DE INSTALAREA ȘI DE PRIMA UTILIZARE A APARATULUI, SĂ CITIȚI CU ATENȚIE URMĂTOARELE INSTRUCȚIUNI.

Acest boiler de apă a fost fabricat în conformitate cu standardele relevante și testat de autoritățile competente după cum se indică în Certificatul de siguranță și în Certificatul de compatibilitate electromagnetică. Caracteristicile tehnice de bază ale acestui produs sunt înscrise pe tăblița de pe fundul boilerului, de lângă elementul de racordare. Boilerul poate fi conectat la sursele de alimentare cu apă și curent electric doar de către un instalator autorizat. Accesul în interiorul boilerului cu scopul reparării sale sau a îndepărtării calcarului și a inspectării sau înlocuirii anodului de protecție anticorosivă se poate efectua doar la un atelier de service autorizat.

INSTALARE

Boilerul montați-l într-un loc care nu îngheață, însă cât mai aproape de locul de folosire. Fixați-l de perete cu șuruburi de perete cu diametru minim 5 mm.

Funcție de nevoile dumneavoastră, puteți alege tipul de montare deasupra chiuvetei (GT 5 O, GT 10 O; GT 15 O) sau de montare sub chiuvetă (GT 5 U, GT 10 U; GT 15 U).

Dimensiuni de racordare și montare a boilerului [mm]

Tipul deasupra chiuvetei

	A	B	C	D	E
GT 5 O	396	270		256	260
GT 5 U	396		144	256	260
GT 10 O	500	398		350	265
GT 10 U	500		122	350	265
GT 15 O	500	398		350	310
GT 15 U	500		122	350	310

Tipul sub chiuvetă

CONECTAREA LA SURSA DE ALIMENTARE CU APĂ

Țevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Țeava de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde este marcată cu roșu.

Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul de racordare închis, presurizat, facilitează alimentarea cu apă de la mai multe surse. Sistemul de racordare deschis, nepresurizat, facilitează alimentarea cu apă doar de la o singură sursă. Trebuie să se monteze baterii de transvazare adecvate, în funcție de sistemul de racordare ales.

În cazul sistemului închis presurizat este necesar a folosi baterii de transvazare presurizate. Pentru asigurarea folosirii în siguranță a boilerului, la țeava de alimentare cu apă trebuie să fie instalat un ventil de siguranță sau un dispozitiv de siguranță, care să împiedice mărirea presiunii în rezervor cu peste 0,1 MPa (1 bar) peste valoarea nominală. Orificiul de evacuare al ventilului de siguranță trebuie să aibă în mod obligatoriu ieșire la presiunea atmosferică. Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui element de captare a apei, care va fi plasat sub ventilul de siguranță. Țeava de evacuare a apei conectată la ventilul de siguranță va trebui montată sub acesta, perpendicular pe podea, avându-se grijă ca ea să se afle într-un loc ferit de îngheț.

În cazul în care doriți să împiedicați picurarea apei din ventilul de siguranță, trebuie să montați pe țeava de alimentare cu apă a boilerului un rezervor de expansiune cu volumul minim de 5% din volumul boilerului.

În vederea asigurării bunei funcționări a ventilului de siguranță trebuie efectuate controale periodice, pentru a se elimina calcarul și a se verifica dacă ventilul de siguranță nu este blocat. La efectuarea verificărilor trebuie să deschideți ventilul prin folosirea manetei sau deșurubarea piuliței ventilului (în funcție de tipul ventilului). Prin orificiul de evacuare a ventilului trebuie să curgă apa, aceasta îndicând faptul că ventilul funcționează impecabil.

În cazul sistemului deschis nepresurizat, la orificiul de intrare a apei în boiler trebuie să se monteze un ventil unidirecțional, care să împiedice scurgerea apei din rezervor, dacă în rețea nu curge apă. La sistemul de racordare este permis a instala doar o baterie de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ceea ce provoacă picurarea apei din țeava bateriei de transvazare. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei.

Sistemul deschis (nepresurizat)

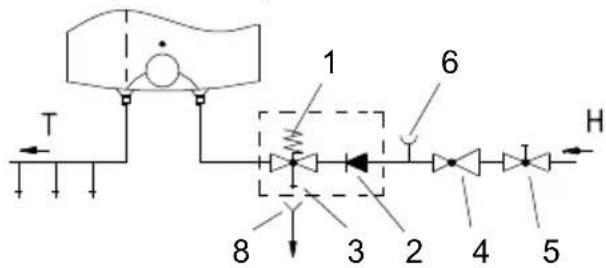

Sistemul închis (presurizat)

Varianta "deasupra chiuvetei"

Varianta "sub chiuvetâ"

Varianta "sub chiuvetã"

LEGENDĂ:

1 - Ventil de siguranță 2 - Ventil unidirectional 3 - Ventil de verificare 4 - Ventil de reducere a presiunii 5 - Ventil de oprire 6 - Accesoriu de verificare 7 - Bateria de varsare si amestecare (var "deasuora chuvetei")

7a - Bateria de varsare si amesticare (var "sub chuveta")

8 - Pâlnie cu conectare la scurgere

H - Apă rece

T - Apă fierbinte

Nu este permis să se monteze un ventil de oprire între elementul de încălzire și ventilul de siguranță, pentru că astfel s-ar elimina protecția la presiune a elementului de încălzire!

Rezervorul poate fi racordat la rețeaua locală de alimentare cu apă fără un ventil de reducere a presiunii, dacă presiunea din rețea este mai mică decât presiunea nominală. Dacă presiunea din rețea este mai mare decât presiunea nominală, atunci trebuie instalat un ventil de reducere a presiunii.

Înainte de racordarea la sursa de alimentare cu energie electrică, rezervorul trebuie umplut cu apă.

Când umpleți rezervorul pentru prima dată, deschideți maneta pentru apă caldă de la bateria de transvazare. Când rezervorul este umplut cu apă, apa începe să curgă prin țeava bateriei de transvazare.

CONECTAREA BOILERULUI LA REȚEAUA ELECTRICĂ

Legarea boilerului la rețeaua electrică se face prin cablul electric cu priză. Dacă legătura la rețeaua electrică folosește un cablu nou, mai lung, cablul se fixează în camera (teava) de cabluri, firele se întorc (învârt) la agățătoarele de legătură. În acest caz boilerul trebuie izolat de rețeaua electrică.

Branșarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Între boilerul pentru apă și locul în care acesta se instalează definitiv, trebuie să se monteze un dispozitiv de separare a tuturor polilor de rețeaua de alimentare, conform reglementărilor naționale în vigoare.

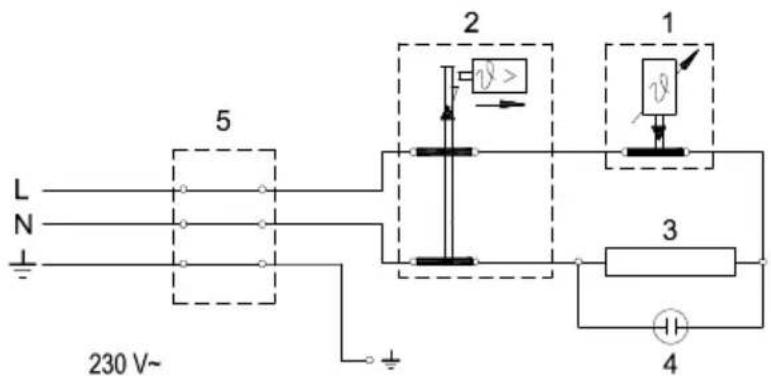

LEGENDĂ:

1 - Termostat 2 - Siguranță bimetalică 3 - Element de încălzire 4 - Lumina de control 5 - Terminal de conectare

L - Conductor activ N - Conductor neutru ÷ - Conductor de împământare

Instalația electrică

ATENȚIE: Înaintea oricărei intervenții în interiorul boilerului acesta trebuie să fie neapărat deconectat de la rețeaua electrică! Intervențiile pot fi efectuate doar de către persoanele autorizate!

FOLOSIREA ȘI ÎNTREȚINEREA

După legarea la rețeaua de apă și rețeaua electrică, boilerul este gata de întrebuințare. Prin rotirea butonului termostatului, care este situat pe partea din față a măștii de protecție, alegeți temperatura apei între "*" - protecția împotriva înghețului și 75 °C, poziția "●". Recomandăm să poziționați butonul în poziția "e". Este poziția cea mai economică la care temperatura apei este între aproximativ 35 °C (GT 10, GT 15) și aproximativ 41 °C (GT 5), depunerea de calcar și pierderile termice sunt mai mici decât la reglarea la temperatură mai înaltă.

În vederea asigurării securității de funcționare, puteți opta pentru fixarea temperaturii maxime apei din boiler, executând următoarele operații:

a) Introduceți șurubelnița în nut 1 și scoateți căpăcelul butonului 2, b) Fixați apoi limitatorul butonului 3 în poziția prin care se asigură menținerea temperaturii dorite, C: 35°C B: 45°C A: 55°C O: 75°C c) Reînșurubați căpăcelul butonului 2.

Activitatea încălzitorului electric este atestată de lumina de control, care va lumina până când apa va atinge temperatura aleasă, sau până la stingerea de către dv. a boilerului. Dacă boilerul nu aveți de gând să-l folosiți timp mai îndelungat, apărați părțile lui componente împotriva înghețării astfel: nu scoateți din priză (nu întrerupeți electrica), iar butonul termostatului fixați-l în poziția "*" în această poziție încălzitorul

va menține temperatura apei în jur de 9 °C. Dacă veți întrerupe (scoate din priză) boilerul de la rețeaua electrică, trebuie ca în caz de pericol de înghețare să evacuați apa din el. Apa se golește din boiler prin intrarea/ieșirea boilerului.

Exteriorul boilerului curățați cu o ușoară concentrație de detergent. Nu folosiți diluanți și materiale de curățare violente.

Prin verificări regulate la service veți asigura funcționarea ireproșabilă și durată de viață lungă a boilerului. Garanția pentru coroziune este valabilă dacă ați făcut controalele regulate stabilite pentru anodul de protecție. Perioada de timp dintre două controale individuale nu trebuie să fie mai lungă de 36 luni. Controalele trebuie să fie efectuate de către service autorizat, care va introduce controlul în foaia de garanție a produsului. Cu ocazia controlului se verifică uzura protecției anticorozive a anodului și la nevoie se îndepărtează calcarul care se adună în interiorul boilerului, funcție de calitatea, cantitatea și temperatura apei utilizate, service-ul, de asemenea după control, funcție de starea stabilită, vă va recomanda data următorului control.

Vă rugăm ca eventualele deteriorări la boiler să nu le reparați singuri, ci să apelați la cel mai apropiat serviciu de specialitate!

PROPRIETĂȚILE TEHNICE ALE APARATULUI

Tip		GT 5 O	GT 5 U	GT 10 O	GT 10 U	GT 15 O	GT 15 U
Profil de sarcină declarat		XXS	XXS	XXS	XXS	XXS	XXS
Clasă de randament energetic 1)		A	A	A	A	A	A
Randamentul energetic aferent încălzirii apei (ŋwh) 1)	[%]	35,9	35,2	36,3	35,2	36,1	35,3
Consumul anual de energie electrică 1)	[kWh]	514	525	508	524	510	523
Consum zilnic de energie electrică 2)	[kWh]	2,410	2,480	2,377	2,461	2,391	2,465
Setarea temperaturii termostatului		e
Valoarea "smart"		0	0	0	0	0	0
Volum	[l]	6,2	6,6	9,8	9,9	14,8	14,9
Presiune	[[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Masa / plin cu apă	[kg]	6,8 / 11,8		8 / 18		11 / 26
Protectția anticorosivă a rezervorului		Emailat/ Anod Mg
Consum de energie	[W]	2000
Voltaj	[V~]	230
Categoria de protectie		I
Gradul de protectie		IP24
Timpul de încălzire între 10 °C și 65 °C	[min]	11		20		29
Dimensiunile ambalajului	[mm]	300x300x440		300x400x530		350x400x530

1) Regulamentul Comisiei UE 812/2013; EN 50440 2) EN 50440

NE REȚINEM DREPTUL DE A MODIFICA ACESTE INSTRUCȚIUNI, FĂRĂ A INFLUENȚA ASTFEL ÎN VREUN FEL ASUPRA FUNCȚIONĂRII APARATULUI.

Instrucțiunile de folosire sunt accesibile și pe site-ul companiei noastre:

http://www.gorenje.com.
