MANUAL DE UTILIZARE GT15OC6 GORENJE

Instrucțiuni de utilizare 32

Stimate cumpârâtor, vâ multumim pentru câ ati cumpârat articolul nostru! VÂ RUGÂM CA ÎNAINTEA MONTĂRII SI A PRIMEI ÎNTREBUINTARI A (ÎNCÂLZITORULUI DE APÂ) BOILERULUI SĂ CITITI CU ATENTIE ÎNDRUMÂRILE ȘI MODUL DE FOLOSIRE

PREZENTUL APARATUL NU ESTE DESTINAT UTILIZĂRII DE CĂTRE PERSOANE (INCLUSIV COPIII) CU REDUCEREA FIZICE, SENZORIALE SAU MENTALE APTITUDINILOR, SAU A LIPSEI DE EXPERIANCE ȘI CUNOȘTINȚE, CU EXCEPTIA CAZULUI ÎN CARE LI S-AU OFERIT SUPRAVEGHERII SAU REFERITOARE LA UTILIZAREA DE PREGĂTIRE A APARATULUI CU PERSOANĂ RĂSPUNZĂTOARE DE SIGURANȚA ACESTORA.

COPIII TREBUIE SĂ FIE SUPRAVEGHEAT PENTRU A SE ASIGURA CA ACESTEA SĂ NU SE JOACE CU APARATUL.

Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitatea electromagnetică. Caracteristicile sale tehnice sunt înscrise pe tăblița care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protecție anticorozivă pot fi efectuate numai de atelierele de reparații autorizate.

MONTAREA

Boilerul moontati - I într-un loc care nu îngheață însâ cît mai aproape de locul de folosire. În funcție de nevoile dumneavoastră, puteți alege între tîpul “deasupra chiuvetei” (GT10O; GT15O) și tipul “sub chiuvetă” (GT10U; GT15U). Este absolut necesar ca boilerul să fie fixat de perete cu ajutorul şuruburilor prevăzute. Instalarea boilerului pe o suprafață fără a fi fixat de perete cu şuruburi este nereglementară și poate genera deteriorarea carcasei boilerului.

PROPRITÂTILE TEHNICE ALE APARATULVI

Tipi GT 10 O GT 10 U GT 15 O GT 15 U
Capacitatea propriuzisâ [I] 10	15
Presiunea propriuzisâ [MPa] 0,6
Masa/ umplut cu apâ [kg] 8/18		11/26
Apararea anticorozivâ a încâlzitorului		emajl/ Mg anoda
Puterea la prizâ [W]		2000
Tensiune [V~]		230
Timpul de încâlzire pinâ la 75°C 1) [min]		22 33
Cantitatea de apâ amestecatâ la temp.40°C [I]		18 27
Consumul de energie2) [kWh/24h]		0,33		0,44

1) Timpul de încalzire a întregii capacitâți a boilerului cu încâlzitorul electric, cu temperatura de intrare a apei reci de 15°C.
2) Consumul electric la mentinerea temperaturii constante a apei în boiler de 65°C și la temperatura din exterior (camera) de 20°C, mâsurat dupâ DIN 44532.

Mâsurile (mârimile) pentru legâturâ și montaj a boilerului [mm]

Tipul deasupra cgiuveti

Tipul sub chiuvetâ

	A B C	D E
GT 10 O 500	398	350	265
GT 10 U 500	122	350	265
GT 15 O 500	398	350	310
GT 15 U 500	122	350	310

LEGĂTURA LA REȚEAUA DE APÂ

Tevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Teva de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde cu roșu. Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul închis de branșare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a acesteia deodată.. În funcție de sistemul de conectare ales se vor cumpăra bateriile corespunzătoare.

În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de reținere, care împiedică scurgerea apei din boiler în situațiile de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la rețea. În cazul aplicării acestui sistem de branșare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ccea ce provoacă picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei. În cazul sistemului închis de branșare sub presiune (racord de presiune), va trebui să folosiți baterii sub presiune. Pentru a se asigura o funcționare lipsită de orice fel de riscuri, pe țeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranță, prin care se va evita creșterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea nominală.

Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manşon de captare, care va fi plasat sub ventilul de siguranță. Țeava de evacuare a apei conecta tăla ventilul de siguranță va trebui montată sub acesta, în poziție descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheț.

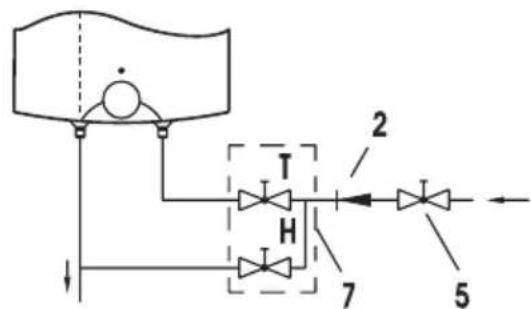

Sistemul (de primire) deschis Sistemul (sub presiune) închis

1 - Ventil de siguranta 7 - Bateria de varsare si amestecare (var "deasuora chuvetei")
2 - Ventil fara întoarcere 7a - Bateria de varsare si amesticare (var "sub chuveta")
3 - Ventil de incercare 8 - Pîlnie cu legatura la evacuare
4 - Ventil de reproducere a tensiunii
5 - Ventil de închidere H - Apa rece
6 - Component de încercare T - Apa caldâ

Între boiler (încâlzitor) și ventilul de siguranță nu aveti voie să montati ventilul de închidere, pentru câ cu aceasta ați împiedica activitatea ventilului de siguranță.

Boilerul (încâlizitorul) puteți lega la rețeaua de apâ de casâ (a casei) fârâ ventilul de redlicere, dacâ tensunea în rețea mai micâ de 0,5 MPa. Îniante de legarea la rețeaua electrică, boilerul trebuie obligatoriu să fie întîi umplut cu apâ. La prima umplere deschideți minerul pentru apa caldâ la bateria de amesticare.

Boilerul (încâlzitorul) este plin cînd apa curge pe teava de curgere a bateriei de amesticat.

MONTAREA (LEGAREA) LA RETEAUA ELECTRICÂ

Legarea boilerului la rețeaua electrică se face prin cablul electric cu priză.

Dacă legâtura la rețeaua electrică folosește cablu nou, mai lung, cablul se fixează în camera (teava) de cable, firele se întorc (învîrt) la agâțâtoarele de legâtură. În acest caz boilerul trebuie izolat de rețaua electrică. Între boilerul și instalația definitivă se motează o priză care întrerupe amindouă polurile de incarcare.

Distanța dintre contactele deschise ale prizei trebuie să fie de cel puțin 3 mm.

Montarea (legarea) boilerului la rețeava electrica trebuie sa decurgă în conformitate cu standardurile de legâturi electrice.

ATENTIE: Înainte de orice intervenție în interior, trebui sa scoateți din priza boilerul, sa înterupeti legatura cu rețeaua electrica!

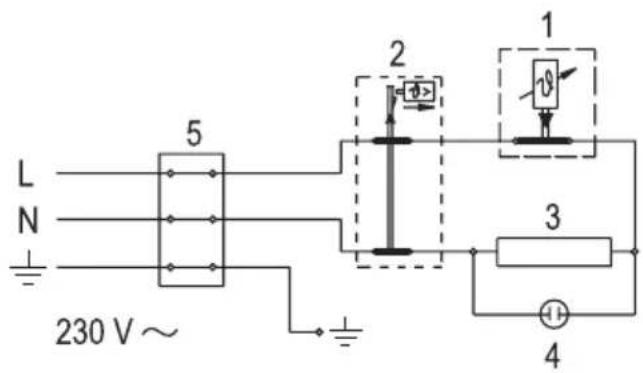

Legenda:

1 - Termostat
2 - Siguranța termicâ
3 - Încâlzitor
4 - Lumina de control
5 - Clama de legâturâ
L- Conductor de fazâ
N- Conductor neutral
± - Conductor de apârare

Shema de legâturâ electricâ

FOLOSIREA ŞI ÎNTRETINEREA

Dupâ legare la rețeaua de apâ și rețeaua electrică, boileur este gata de întrebuințare. Cu învrtirea butonului la termostat, care este pe partea din față a carcasei apărâtoare, alegeți temperatura dorită a apei între 25°C, fixarea poziției “ ⚙ și 75°C, fixarea poziției “ ●.

Vâ recomandâm fixarea butonului în poziția “. Aceastâ fixare este cfa mai economică. În aceastâ poziție temperatura apei va fi de aprox. 55°C, crearea pietrei și pierderea câldurii vor fi mai mici ca la fixare la tempereaturi mai mari. În vederea asigurării securității de funcționare, puteți opta pentru fixarea temperaturii maxime apei din boiler, executând următoarele operații:

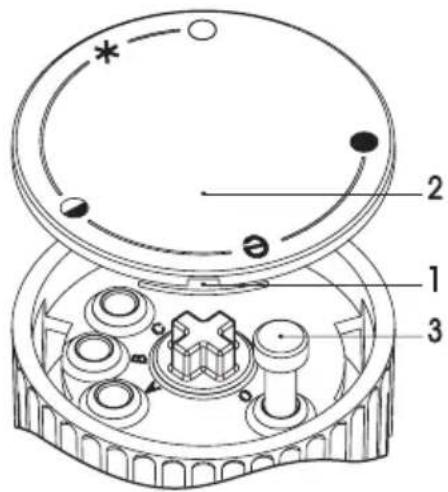

a)Introduceți şurubelnița în nut 1 și scoateți căpăcelul butonului 2,

b) Fixați apoi limitatorul butonului 3 în poziția prin care se asigură menținerea temperaturii dorite,

C- 35 °C

B-45°C

A- 55 °C

O-75°C

c)Reînşurubați căpăcelul butonului 2.

Activitatea încâlzitorului electric este atestată de lumina de control, care va lumina pînâ cînd apa va atigne temperatura aleasâ, sau pînâ la stingerea de câtre dv. a boilerului.

Dacâ boilerul nu aveți de gînd să - I folosiți timp mai îndeelungat, apârați părțile lui componente împotriva înghețârii astfel: nu scoateți din priză (nu înterupeți electrica), iar butonul termostatuli fixați - I în poziția “ *in această poziție încalzitorul va mentie temperatura apei în jur de 9°C.

Dacâ veți întrerupe (scoate din prizâ) boilerul de la rețeaua electrică, trebuie ca în caz de pericol de înghețare să evacuati apa din el.

Exeriorul boilerului curâțati cu o ușoară concentrație de detergent. Nu fulosiți diluanți si materiale de curatare violente. Cu controale regulate veți asigura boilerului o activitate fârâ cusur și o viațâ lungâ. Primul control să fie fâcut de servicul de specialitate aprox. Doi ant dupâ montare. La control să se uite la:

Uzura anodului de apârare anti-corozie si dupâ caz-sa se curațe piatra, care se adunâ, indiferent de calitatea, de cantitatea și temperatura apei folosite în interiorul încâlzitorului. Serviciul specialitate vâ va sfâtui, dupâ controlul boilerului și starea în care se aflâ - data controlului urmâtor.

Va rugăm ca eventualele deteriorari la boiler sa nu le reparați singuri, ci sa apelați la cel mai apropiat serviciu de specialitate!

OATENTIE : Înaintea fiecărei intervenții tehnice în interiorul boilerului, acesta va trebui obligatoriu deconectat din rețeaua electrică!
