GT15OC6 - Kotao GORENJE - Besplatni korisnički priručnik

Tip proizvoda	Zidni gasni kotao
Marka	Gorenje
Model	GT15OC6
Dimenzije (V x Š x D)	700 x 400 x 300 mm
Težina	25 kg
Napajanje	Prirodni gas / TNG
Nazivna snaga	24 kW
Energetska klasa	A
Glavne funkcije	Centralno grejanje i priprema sanitarne tople vode
Sigurnosni sistem	Uređaj protiv smrzavanja, zaštita od pregrevanja, sigurnost plamena
Održavanje i čišćenje	Godišnje čišćenje gorionika i vodenog kruga
Rezervni delovi i popravljivost	Delovi dostupni preko Gorenje servisa
Električni priključak	230 V / 50 Hz
Radni pritisak	0.8 - 2.0 bar
Radna temperatura	30 - 80 °C

Često postavljana pitanja - GT15OC6 GORENJE

Kako upaliti Gorenje GT15OC6 kotao?

Pritisnite dugme za uključivanje/isključivanje na 3 sekunde. Pilotski plamen se automatski pali. Proverite da li je gasni ventil otvoren.

Šta raditi ako kotao ne greje?

Proverite pritisak vode (treba da bude između 0,8 i 2 bara). Ako je prenizak, otvorite ventil za punjenje. Takođe proverite termostat i osigurač.

Kako podesiti temperaturu tople vode?

Okrenite dugme za podešavanje tople vode (simbol slavine) između 35 °C i 65 °C. Za grejanje koristite dugme sa radijatorom.

Koliko često treba održavati kotao?

Godišnje održavanje od strane ovlašćenog stručnjaka je obavezno. To uključuje čišćenje gorionika i proveru sigurnosnih uređaja.

Šta znači greška kod E01?

Kod E01 ukazuje na kvar senzora temperature. Kontaktirajte servisnog tehničara da zameni senzor.

Kako ispustiti vazduh iz radijatora?

Koristite ključ za odzračivanje na ventilu radijatora. Lagano otvorite dok vazduh ne izađe, zatim zatvorite. Posle proverite pritisak.

Da li je normalno da kotao pravi buku?

Blago zujanje je normalno. Ako se pojave pucketanje ili zviždanje, to može biti zbog vazduha ili kamenca. Ispustite vazduh ili uklonite kamenac.

Mogu li koristiti ovaj kotao sa TNG?

Da, model GT15OC6 je kompatibilan sa Prirodnim gasom i TNG. Prelazak sa jednog gasa na drugi mora obaviti stručnjak (zamena mlaznica).

Gde pronaći rezervne delove?

Rezervni delovi su dostupni kod Gorenje servisa ili na njihovoj internet stranici. Navedite model GT15OC6 za tačnu referencu.

Šta raditi u slučaju dužeg nestanka struje?

Nakon povratka struje, kotao se automatski ponovo pokreće. Ako ne, pritisnite dugme Reset na 5 sekundi. Proverite pritisak.

KORISNIČKI PRIRUČNIK GT15OC6 GORENJE

бојпер је израђен у складу са важећим стандардима и званично испитан, за нјега је био издат безбедносни цертификат и цертификат о електромагнетној компатибилности. Основне техничке карактеристике бојпера наведене су на плочици која је залепљена између његових прикључних цеви за воду.

Прикључивање бојпера на водовод и електричну мрежу мора обавити одговарајуће стручно обучено лице. Интервенције у унутрашњости бојпера ради поправке, отклањања каменца, провере или замене антикорозивне заштитне аноде може изводити само овлашћена сервисна служба.

УГРАЪИВАЊЕ

бојпер уградите у простор где не смрзава али што ближе месту потрошње. Имајући у виду ваше потребе, можете да бирате моделе (GT 10 O; GT 15 O) за намештање над умиваоником или (GT 10 U; GT 15 U) под умиваоником. Бојлер обавезно треба окачити на два предвиђена зидна шрафа. Поставлјанје бојлера на подлогу без окачиванја на зидне шрафове неправилно је и може довести до оштећенја кућишта бојлера.

Тип GT 10 O GT 10 U GT 15 O GT 15 U
Називна запремина [л] 10 15
Називни притисак [МПа]	0,6
Маса / напуњен водом [кг]	8/18		11/26
Антикорозијска заштита котла	Емај / Мг анода
Прикључна снага [W]	2000
Напон [V~]	230
Време загрејавања до 75°C 1) [мин]	22 33
Количина мешане воде на 40°C [л]	18 27
Потрошња енергије 2) [kWч/24ч]	0,33		0,44

1) Време загревања запремине бојпера електричним грејачем са улазном темперагуром воде из водовода 15°C.
2) Потрошња енергије уз одржавање сталне темпаргуре воде у бојперу 65°C и уз темперагуру околине 20°C, мерено по DIN 44532.

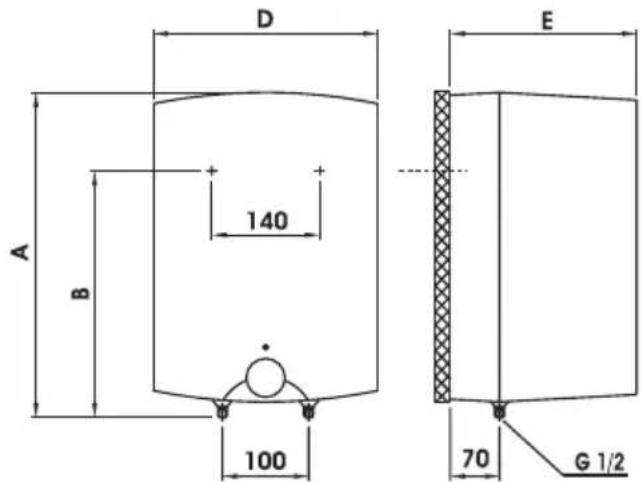

Прикључне и монтажне мере бојпера [мм]

Довод и одвод воде су означени бојама на цевима грејача. Довод хладне воде је означен плавом, а одвод топле воде, црвеном бојом.

Грејач можете прикључити на водоводну мрежу на два начина. Затворени систем (под притиском), омогућава одузимање воде на више места, док отворени (без притиска), дозвољава само једно одузимно место. Са обзиром на систем прикључивања који изаберете, морате да уградите и адекватну батерију за мешање. Код отвореног система (без притиска) морате испред грејача уградити противповратни вентил, који спречава изливање воде из котла, ако у водоводној мрежи нестане воде. Код овог система приључивања морате уградити проточну батерију за мешање. У грејачу се због загревања, повећава волумен воде, што изазива капљање из цеви батерије за мешање. Јаким затезањем ручице батерије за мешање, нећете спречити капљање, већ можете само покварити батерију. Код затвореног система прикључивања (под притиском), на одузимним местима морате уградити батерије за мешање, намењене за рад под притиском. На одоводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст притиска у котлу за више од 0,1 МПа изнад номиналног.

Кад се вода у котлу загрева, повећава се и притисак, али до границе коју дозвољава сигурносни вентил. Јер је враћање воде у водоводну мређу блокирано, може доћи до капљања воде из одливног отвора сигурносног ветила. Те капљице воде можете усмерити у одвод преко посебног изливника, који морате наместити испод сигурносног вентила. Одводна цев, смештена под испустом сигурносног вентила, мора да буде намештена у смеру право надоле и у околини где не смрзава.

Отворен (проточни) систем Затворен (систем под притиском)

Варијанта ианад умиваоника Варијанта ианад умиваоника

Варијанта испод умиваоника Варијанта испод

Легенда:

1 - Сигурносни вентил 7 - Проточна батерија за мешање - над умиваоником
2 - Неповратни вентил 7а - Проточна батерија за мешање - умиваоником
3 - Пробни вентил 8 - Левак са прикњучком за одвод
4 - Редукциони вентил притиска
5 - Блокирни вентил Н - Хладна вода
6 - Пробни наставак T - Топла вода

Између бојлера и сигурносног вентила не смете да уградите блокирни вентил, јер би тиме онемогућгили рад сигурносног вентила.

бојпер можете да прикључите на кућну водоводну мрежу без редукционог вентила. Ако је притисак у мрежи нижи од 0,5 МПа.

Пре прикључења на електричну мрежу, бојпер морате најпре обавезно да напуните водом. Приликом првог пуњења, отворите ручицу за топлу воду на батерији за мешање. бојпер је пун када вода потече кроз изливну цев на батерији за мешање.

ПРИКЛЬУЧЕЊЕ НА ЕЛЕКТРИЧНУ МРЕЖУ

Прикључивање бојпера на електричну мрежу обавља се преко електричног кабла са утикачем. Ако се прикључење на електричну мрежу изводи преко новог, дужег кабла, онда се он причврсти у кабловску уводницу а која се опет причврсти на прикључну спону. У том случају треба бојпер одвојити од електричне мреже. Између бојпера и трајне инсталације уgraђује се прекидач, који прекида оба пола напајања. Раздаљина између отвора контакт прекидача мора да буде најмање 3 мм. Прикључење бојпера на електричну мрежу мора да буде у складу стандарда за електричне инсталације.

УПОЗОРЕЊЕ: Пре сваког захвата у његову унутрашњост, бојлер обавезнмо морате да исклопите из електричне мреже!

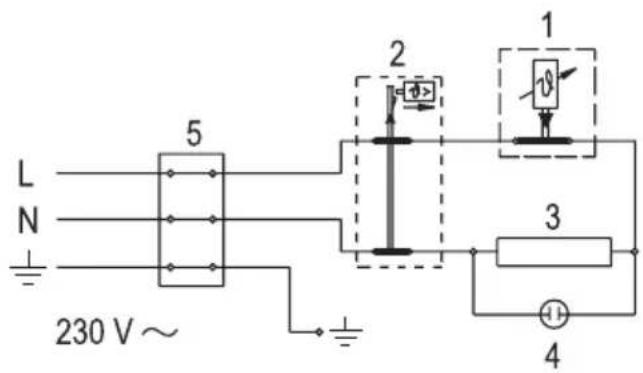

Легенда:

1 - Термостат
2 - Топлотни осигурач
3 - Грејач
4 - Контролна сијалица
5 - Прикључна слона
L - Фазни проводник
N - Неутрални проводник
± - Заштитни проводник

Шема електричног вязала

Након прикључења на водоводну и електричну мрежу, бојпер је припремљен за употребу. Окретањем дугмета на термостагу, које се налази на предњој страни заштитног покрова, бирате жељену темперагуру воде измећу 25°C, положај “ ⚙ ” и 75°C, положај “ ● ”. Препоручујемо подешавање дугмета на позицију ☎”; таква регулација је најштедљивија, јер је темперагура воде приближно 55°C, издвајање водног каменца и топлотни губици су мањи него код регулација на вишој темперагури. Произвољно подешавање највише темперагуре воде у бојперу је, због сигурносних разлога, могуће на следећи начин:

a) Одвијач ставите у урез 1 и одстраните поклопац дугмета 2.

с) Поклопац дугмета 2 поново уметните на кућиште дугмета.

Рад електричног грејача показује контролна сијалица

која светли док се вода у бојперу не загреје до изабране темперагуре или до наменског искључења.

Кад бојпер не будете дуже време користили, његов унутрашњи садржај заштитите од смравања тако да

га не искључујете из електричне мреже већ да дугме термостата преклопите на позицију " *". На том положају бојпер ће одржавати темперагуру воде на око 9°C. А ако бојпер искључите из електричне мреже, онда га заштитите од смравања тако да воду из њега сасвим испустите. Спољашњост бојпера чистите благим раствором прашка за прање. Не употребљавајте разређивача или грубих средстава за чишћење. Редовним сервисним прегледима обезбедићете беспрекоран рад и дуг животни век бојпера.

За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном лисгу производа. Приликом прегледа проверава антикорозионе заштитне аноде и према потреби очисти водни каменац који се, обзиром на квалитет, количину и темперагуру потрошене воде, накупи на унутрашњости бојпера. Према утврђеном стању по прегледу бојпера, сервисна сужба ће вам препоручити и дагум наредне контроле.

Молимо вас да кварове на бојперу на отклањате сами, него да о њима обавестите најближу овлашћену сервисну службу.
