РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GT15OC6 GORENJE

Уважаеми клиенти, благодарим Ви, че закупихте този уред.

ПРЕДИ МОНТАЖ И УПОТРЕБА ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТАЗИ ИНСТРУКЦИЯ

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение за безопасност и удостоверение за електромагнитна съвместимост. Основните данни за уреда са описани на стикера, залепен между тръбите. Свързването към водата и електричеството да се извърши от квалифициран специалист. Поправки и отстраняване на варовик по вътрешността на бойлера или смяна на антикорозионния защитен анод да се извършват само в специализиран сервиз.

МОНТАЖ

Бойлерът да се монтира възможно най-близко до източника на вода в помещение, където няма опасност от замръзване. В зависимост от вашите нужди може да избирате следните варианти на бойлери: (GT 10 O; GT 15 O), които са предназначени за монтаж над мивка, или (GT 10 U; GT 15 U) за монтаж под мивка. Нагревателят задължително се окачва на определени винтове на стената. Поставяне на основа, без да се окачи на стената, е неправилно и заради това може да се развали обвивката на нагревателя.

Вид	GT 10 O	GT 10 U	GT 15 O	GT 15 U
Обем [I]	10		15
Налягане [MPa]	0,6
Обем / при напълнен с вода [kg]	8/18		11/26
Антикорозионна защита на орпуса	Емайлиран / Мг анод
Мощност [W]	2000
Волтаж [V~]	230
Време за загряване до 75°C 1) [min]	22		33
Количество смесена вода при 40°C [I]	18		27
Консумация на енерги 2) [kWh/24h]	0,33		0,44

1) Времето е изчислено при температура на водата на входа 15°C.

2) Консумацията на енергия е изчислена при температура на водата в бойлера 65°C и стайна температура 20°C, в съответствие със стандарт DIN 44532.

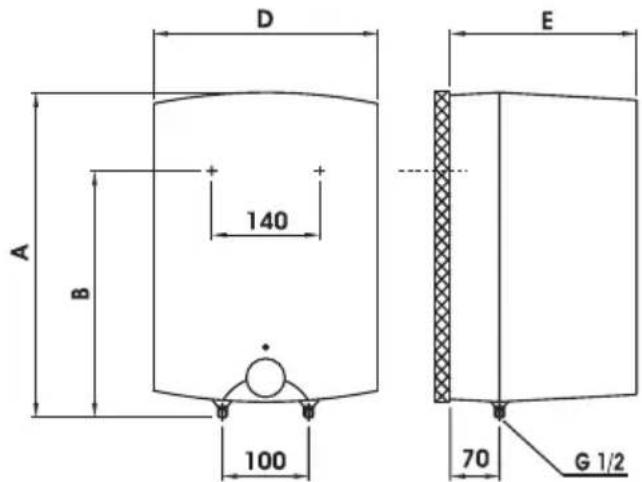

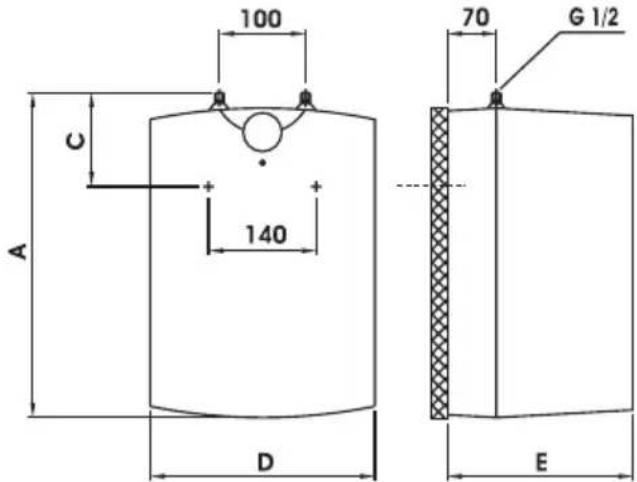

Размери на бойлера и врезката в [мм]

Монтаж над мивка

Монтаж под мивка

	A B C D E
GT 10 O 5	00 398		350	265
GT 10 U	500		122	350	265
GT 15 O	500 398		350	310
GT 15 U	500		122	350	310

ВОДНА ВРЪЗКА

Входът и изходът за водата са маркирани с различен цвят на тръбите на бойлера. Входът за студена вода е маркиран със синьо, а изходът за топла - с червено. Бойлерът може да бъде свързан към водата по два начина. Свързването чрез затворена система под налягане позволява захранване на няколко чешми едновременно, докато тази без налягане - само на една. В съответствие с избрания начин трябва да се поставят и подходящи кранове. При свързване в отворена система без налягане, преди бойлера трябва да се монтира защитна клапа, която да не позволява изтичане на вода от резервоара на бойлера, когато водата е централно спряна. При тази система на свързване да се използва кран, който позволява свободно протичане на водата. Поради разширяването на водата при загряване, налягането в корпуса се увеличава, което довежда до прокапване на вода от смесителния кран. Ако се опитвате да затегнете крана, за да спрете капещата вода, може само да го повредите, без да постигнете желания резултат.

При затворена система на свързване кранът, който се използва, трябва да бъде под налягане. На входната тръба, поради безопасност, задължително трябва да се сложи вентил или група, която ще предпазва налягането в нагревателя да не се качи за повече от 0,1 МПа от позволеното.

При загряване на водата в бойлера налягането в резервоара се повишава и достига стойност, която се установява от защитната клапа. Връщане на вода обратно в системата не е възможно, вследствие на което капки вода могат да капят от крана. Капещата вода може да бъде спряна от аксесоар, намиращ се под защитната клапа. Между бойлера и невъзвратната клапа не може да бъде монтирана затваряща клапа. Изходната тръба трябва да се сложи изпод вентила на безопасност, трябва да е насочена право надолу, в среда, която не замръзва.

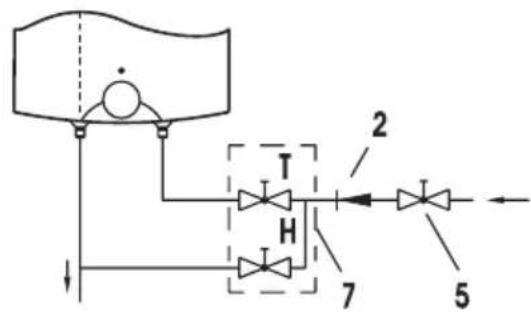

Отворена система на монтаж Затворена система (под налягане)

1 - Защитна клапа 7 - Смесителен кран - при монтаж над мивка 2 - Невъзвратен вентил 7а - Смесителен кран - при монтаж под мивка 3 - Клапа за тест 8 - Фуния 4 - Клапа за намаляване на налягането 5 - Стопираща клапа Н - Студена вода 6 - Тестова част T - Топла вода

Стопиращата клапа не може да бъде монтирана между бойлера и предпазния вентил, тъй като това пречи на работата му.

Бойлерът може да бъде свързан без да е необходим монтаж на намаляваща налягането клапа, ако налягането в тръбите е до 0,5 МРа. Преди да свържете в електрическата мрежа, напълнете бойлера с вода. При първоначално пълнене кранът на топлата вода трябва да бъде отворен. Бойлерът е пълен, когато водата свободно изтича от крана в мивката.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Бойлерът се свързва в мрежата посредством кабел, завършващ с щепсел. Кабелът може да бъде заменян с по-дълъг, от същия вид. За да подмените кабела, първо изключете от електрическата мрежа. Необходимо е да бъде спазено разстоянието от 3 мм при клемите на термодвойката.

Бойлерът трябва да се включи, като бъдат спазени изискванията при монтаж на електрически уреди.

ВНИМАНИЕ: Преди какъвто и да е ремонт или профилактика на уреда, изключете от електрическата мрежа!

Легенда:

1 - Термостат

2 - Термодвойка

3 - Нагревател

4 - Светлинен индикатор

5 - Връзка

L - Фаза

N - Нула

± - Заземяване

Схема на електрическата връзка

След свързване към електрическата и водната връвка и след първоначален тест, уредът е готов за работа. Като въртите копчето на термостата, което се намира отпред, Вие определяте желаната температура в диапазон от 25°C, позиция "☐" до 75°C, позиция "●". Препоръчваме Ви термостатът да е в положение "e", където режимът на работа е най-икономичен и температурата е около 55°C. При тази температура се губи най-малко топлина и се отлага по-малко варовик на корпуса на бойлера, отколкото при

по-високите температури. Заради безопасност се предвижда регулация

на водата:

а) Отвертка се вкарва в пролука 1 и отстранява капачката на копчето 2,

b) С копчето 3 се подбира желаната температура,

C - 35 °C

B - 45 °C

A - 55 °C

O - 75 °C

с) Капачката на копчето 2 се връща на мястото си.

Работата на уреда може да се контролира от сигналната лампичка. Тя свети докато бъде достигната избраната температура или уредът

Уредът трябва да бъде изключен от електрическата мрежа. Бойлерът има вграден термометър, който показва достигнатата температура. Ако уредът няма да се използва за дълъг период от време, не го изключвайте от електрическата мрежа, но бъдете сигурни, че през този период няма да бъде допуснато замръзване, като поставите термостата в положение “*”. Водата в бойлера ще се поддържа на температура около 9°C. Ако все пак искате да изключите от електрическата мрежа, източете предварително водата от бойлера, за да не замръзне. Почиствайте външността на бойлера с препарат. Не използвайте препарати, които могат да го повредят!

Редовните сервизни прегледи ще удължат живота на бойлера. Препоръчваме Ви първото посещение на сервизен техник да бъде направено 2 години след включване на уреда. При това посещение трябва да се почисти наслоилият се варовик, чието количество зависи от качествата на водата и използваната температура. При първото посещение сервизният работник ще определи дата за следващото.

Никога не се опитвайте да отстранявате възникнали повреди сами, а информирайте най-близкия сервизен център.
