Gaminio tipas	Elektrinis talpinis vandens šildytuvas
Talpa	10 L
Matmenys (A x P x G)	362 x 360 x 362 mm
Svoris	7.3 kg
Maitinimo šaltinis	230 V ~ 50 Hz
Energijos suvartojimas	1500 W
Šildymo elementas	Varis apvalkale
Maksimali temperatūra	75 °C
Vandens jungtis	G 1/2"
Saugos funkcijos	Terminis išjungiklis, Saugos vožtuvas, IPX4
Medžiaga	Emaliuotas plieninis bakas
Montavimo tipas	Montuojamas ant sienos
Valdymo tipas	Rankinė rankenėlė
Energijos efektyvumo klasė	C
Budėjimo režimo suvartojimas	0.5 kWh/24h
Triukšmo lygis	<25 dB
Priežiūra	Keisti anodą kasmet
Valymas	Išplauti baką kas 6 mėnesius
Atsarginių dalių prieinamumas	Įgalioti serviso centrai
Remonto galimybė	Remontuojamas kvalifikuoto techniko
Garantija	2 metai
Patvirtinimai	CE, RoHS

Dažnai užduodami klausimai - GT10UC6 GORENJE

Kokia Gorenje GT10UC6 katilo talpa?

GT10UC6 talpa yra 10 litrų, tinkamas mažiems namų ūkiams arba naudojimui vietoje.

Ar GT10UC6 galima montuoti tik vertikaliai?

Taip, šis katilas skirtas vertikaliam montavimui ant sienos. Įsitikinkite, kad siena gali atlaikyti svorį ir kad aplink įrenginį yra pakankamai laisvos erdvės.

Kokia rekomenduojama temperatūros nustatymas?

Dėl optimalaus energijos vartojimo efektyvumo ir saugumo nustatykite termostatą tarp 60°C ir 65°C. Aukštesnė temperatūra didina energijos suvartojimą ir apdegimo riziką.

Kaip sumažinti energijos suvartojimą?

Izoliuokite karšto vandens vamzdžius, sumažinkite termostato nustatymą ir naudokite laikmatį vandeniui šildyti tik ne piko valandomis. Budėjimo režimo suvartojimas yra tik 0,5 kWh/24h.

Kokia priežiūra reikalinga?

Kasmet keiskite magnio anodą, kad išvengtumėte bako korozijos. Išplaukite baką kas 6 mėnesius, kad pašalintumėte nuosėdas. Patikrinkite saugos vožtuvo veikimą.

Ar GT10UC6 triukšmingas?

Ne, jis veikia labai tyliai, triukšmo lygis žemesnis nei 25 dB, panašiai kaip šnabždesys.

Kokias saugos funkcijas jis turi?

Apima terminį išjungiklį, apsaugantį nuo perkaitimo, saugos slėgio mažinimo vožtuvą ir IPX4 atsparumą vandeniui.

Kiek laiko užtrunka pašildyti 10 litrų vandens?

Su 1500 W šildymo elementu paprastai užtrunka 20-25 minutes pasiekti 65°C nuo šalto.

Kur galiu įsigyti atsarginių dalių?

Atsarginių dalių galima įsigyti įgaliotuose Gorenje serviso centruose ir pasirinktuose internetiniuose prekiautojuose. Saugumui naudokite originalias dalis.

Koks garantinis laikotarpis?

GT10UC6 suteikiama 2 metų gamintojo garantija, apimanti medžiagų ir gamybos defektus. Registracija gali ją pratęsti.

NAUDOJIMO INSTRUKCIJA GT10UC6 GORENJE

8 metų ir vyresni vaikai, sutrikusių fizinių, jutiminių ar protinių gebėjimų asmenys bei asmenys, kuriems trūksta patirties ar žinių, prietaisu gali naudotis tik prižiūrimi, jiems paaiškinus, kaip saugiai prietaisu naudotis, bei jiems supratus galimą pavojų.

Vaikams su prietaisu žaisti draudžiama. ⚠️ Vaikams prietaiso valyti ar kitaip juo rūpintis be suaugusiųjų priežiūros draudžiama. ⚠ Prietaisas turi būti montuojamas, laikantis šalyje galiojančių reikalavimų ir gamintojo instrukcijų. Montavimo darbus turi atlikti kvalifikuotas montuotojas. Esant uždarai (kaupiamajai) sistemai, prie vandens šildytuvo privedimo žarnelės būtina įrengti nominaliojo 0,6 Mpa (6 barų), 0,9 MPa (9 barų) arba 1,0 MPa (10 barų) slėgio apsauginį vožtuvą (žiūrėkite įrašą gamintojo lentelėje), kuris saugotų nuo slėgio katile padidėjimo daugiau nei 0,1 MPa (1 baro) virš nominaliojo. ⚠️ Iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo, todėl nutekamoji anga turi turėti išėjimą į atmosferos slėgį. Apsauginio vožtuvo išvadas turi būti nukreiptas žemyn ir apsaugotas nuo užšalimo. Kad apsauginis vožtuvas gerai veiktų, jį reikia periodiškai tikrinti, šalinti kalkių nuosėdas ir sekti, kad jis neužsikimštų. Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromąjį vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų! Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu! Nuo termostato gedimo šildytuvas apsaugotas papildomo šiluminio saugiklio. Termostatui sugedus, vanduo šildytuve pagal saugumo standartus gali įkaisti net iki 130 °C. Montuojant vandens įvadą būtinai reikia atsižvelgti į tai, kad vandens temperatūra gali pakilti iki minėtos vertės. Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo reikia išleisti vandenį. ⚠️ Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

Mūsų produktuose yra ekologiškai saugūs ir sveikatai nekenksmingi komponentai, todėl pasibaigus naudojimo laikui juos galima lengvai išmontuoti ir perdirbti.

Medžiagų perdirbimas sumažina atliekų ir gamybai naudojamų žaliavų (pvz., metalų) kiekį, kurio gamybai reikia nemažai energijos ir kurios metu susidaro kenksmingų medžiagų. Perdirbimas mažina gamtos išteklių naudojimą, nes plastiko ir metalo detales galima pakartotinai panaudoti įvairiuose gamybos procesuose.

Daugiau informacijos apie atliekų šalinimą rasite savo atliekų surinkimo centre arba parduotuvėje, kurioje buvo įsigytas gaminys.

Gerbiamas Pirkėjau, dėkojame, kad pirkote mūsų gaminį. PRIEŠ MONTUODAMI IR PRADĖDAMI NAUDOTI VANDENS ŠILDYTUVĄ, PRAŠOME JŪSŲ ATIDŽIAI PERSKAITYTI INSTRUKCIJĄ.

Šildytuvas pagamintas pagal galiojančius standartus ir oficialiai išbandytas, jam yra išduoti saugos ir elektromagnetinio suderinamumo sertifikatai. Pagrindiniai šildytuvo techniniai parametrai nurodyti gamintojo lentelėje, užklijuotoje prie įvadinės žarnelės ant šildytuvo dugno. Šildytuvą prie vandentiekio ir elektros tinklų gali jungti tik kvalifikuotas specialistas. Remontuoti šildytuvą iš vidaus, šalinti kalkių nuosėdas, tikrinti ir keisti apsauginį antikorozinį anodą gali tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Vandens šildytuvas turi būti įrengtas patalpoje, apsaugotoje nuo užšalimo, ir turi būti kuo arčiau naudojimo vietos. Jis turi būti pritvirtintas prie sienos, naudojant tinkamus sieninius varžtus, kurių skersmuo ne mažesnis kaip 5 mm.

Atsižvelgdami į poreikius, galite pasirinkti prietaiso montavimą virš kriauklės (GT 5 O, GT 10 O, GT 15 O) arba po kriaukle (GT 5 U, GT 10 U, GT 15 U).

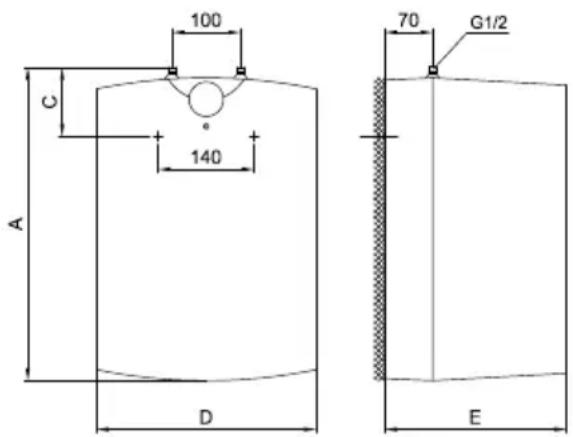

Šildytuvo pajungimo ir montavimo išmatavimai [mm]

Montavimas virš praustuvo / kriauklės

Montavimas po praustuvu / kriaukle

	A	B	C	D	E
GT 5 O	396	270		256	260
GT 5 U	396		144	256	260
GT 10 O	500	398		350	265
GT 10 U	500		122	350	265
GT 15 O	500	398		350	310
GT 15 U	500		122	350	310

JUNGIMAS PRIE VANDENTIEKIO TINKLO

T

Šildytuvo vandens privedimo ir nuvedimo žarnelės yra pažymėtos skirtingomis spalvomis. Šalto vandens privedimas pažymėtas mėlynai, šilto vandens nuvedimas – raudonai.

Šildytuvas prie vandentiekio tinklo gali būti jungiamas dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema vandeniu aprūpina kelis vartojimo taškus. Atvira (pratekanti) sistema vandeniu aprūpina tik vieną vartojimo tašką. Priklausomai nuo pasirinktos jungimo sistemos, turite sumontuoti atitinkamus vandens maišytuvus.

Uždaroje (kaupiamojoje) vandens pajungimo sistemoje vandens paėmimo taškuose būtina naudoti maišytuvus. Norint užtikrinti saugų šildytuvo veikimą, ant privedimo žarnelės būtina sumontuoti 0,1 MPa (1 baro) slėgiui nustatytą apsauginį vožtuvą arba apsauginę grupę, kuri apsaugotų nuo viršslėgio katile susidarymo. Apsauginio vožtuvo nutekamoji anga turi turėti išėjimą į atmosferos slėgį. Vandeniui šildytuve šylant, vandens slėgis katile kyla iki apsauginiame vožtuve nustatytos ribos. Kadangi vandens grįžimas į vandentiekio sistemą užblokuotas, iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo. Lašantį vandenį į nuotakas galite nuvesti po apsauginiu vožtuvu įrengę surinkimo antgalį. Po apsauginio vožtuvo išvadu įrengta nutekamoji žarnelė turėtų būti nukreipta tiesiai žemyn ir apsaugota nuo užšalimo.

Norėdami išvengti varvėjimo iš apsauginio vožtuvo, ant šildytuvo privedimo žarnelės galite sumontuoti ne mažesnės kaip 5 proc. šildytuvo talpos išsiplėtimo rezervuarą.

Kad apsauginis vožtuvas veiktų tinkamai, jį reikia reguliariai tikrinti, šalinti kalkių nuosėdas ir įsitikinti, kad apsauginis vožtuvas nėra užsikimšęs. Kad patikrintumėte vožtuvą, turite atverti apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia nepriekaištingai, jei pro vožtuvo išėjimo angą išbėga vanduo.

Atviroje (pratekamoje) vandens pajungimo sistemoje prieš vandeniui patenkant į šildytuvą būtina sumontuoti atbulinį vožtuvą, kuris neleidžia vandeniui ištekėti iš katilo, kai sistemoje nelieka vandens. Tokioje sistemoje leidžiama naudoti tik pratekančio srauto maišytuvą. Šildytuve kylant temperatūrai, didėja vandens tūris, dėl ko iš maišytuvo laša vanduo. Stipriai užsukdami maišytuvo rankenėlę lašėjimo nesustabdysite, tačiau galite sugadinti maišytuvą.

Atvira (pratekamoji) sistema

Uždara (kaupiamoji) sistema

Montavimas virš praustuvo / kriauklės

Montavimas virš praustuvo / kriauklės

Montavimas po praustuvu / kriaukle

Montavimas po praustuvu / kriaukle

SUTARTINIAI ŽYMĖJIMAI:

5 - Uždaromasis vožtuvas

6 - Antgalis manometro pajungimui

7 - Maišytuvas – montavimas virš praustuvo / kriauklės

7a - Maišytuvas – montavimas po praustuvu / kriaukle

8 - Prie nuotakų prijungtas piltuvėlis

H - Šaltas vanduo

T - Karštas vanduo

Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromąjį vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!

Jei vandentiekio tinkle slėgis neviršija nominaliojo, šildytuvą galima jungti tiesiogiai, be redukcinio vožtuvo. Jei vandentiekio tinkle slėgis viršija nominalųjį, būtina statyti redukcinį vožtuvą.

Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!

Pirmą kartą pildant vandeniu, atsukite maišytuvo karšto vandens rankenėlę.

Šildytuvas yra užpildytas, kai vanduo ima tekėti per maišytuvo išleidimo čiaupą.

JUNGIMAS PRIE ELEKTROS TINKLO

Vandens šildytuvas turi būti prijungtas prie maitinimo šaltinio, jam turi būti įrengtas elektros kabelis su kištuku. Jei esamas kabelis bus pakeistas nauju, ilgesniu kabeliu, naujasis kabelis turi būti prijungtas prie laidų, prisuktų prie jungčių. Šiuo atveju vandens šildytuvas pirmiausia turi būti atjungtas nuo maitinimo šaltinio.

Šildytuvą jungti prie elektros tinklo reikia laikantis elektrinių prietaisų instaliavimo standartų. Norint atitikti šalies montavimo taisykles, tarp vandens šildytuvo ir elektros

energijos tiekimo tinklo reikia įrengti visų polių atjungimo jungiklius.

SUTARTINIAI ŽYMĖJIMAI:

1 – Termostatas 2 - Bimetalinis saugiklis 3 - Kaitinimo elementas 4 – Šviesos indikatorius 5 - Laidų jungimo blokas

L - Fazės laidas N - Neutralus laidas ÷ - Įžeminimo laidas

Elektros jungimo schema

SPĖJIMAS: prieš bet kokį šildytuvo remontą iš vidaus, prietaisą būtinai atjunkite nuo elektros tinklo! Prietaisą remontuoti gali tik kvalifikuotas specialistas!

PRIEŽIŪRA IR VEIKIMAS

Vandens šildytuvas yra paruoštas naudoti, kai jis yra prijungtas prie vandens ir energijos šaltinių. Sukant termostato rankenėlę, kuri yra ant apsauginio gaubto šono, vandens temperatūra gali būti nustatyta nuo padėties "*" (apsaugos nuo užšalimo padėtis) iki "●" (apyt. 75 °C padėtis). Rekomenduojame nustatyti rankenėlės padėtį "e", nes taip šildytuvas veikia taupiau. Šitaip palaikoma maždaug 35 °C (GT 10 ir GT 15) ir maždaug 41 °C (GT 5) vandens temperatūra. Tokiu būdu palaikoma 55 °C vandens temperatūra. Šioje temperatūroje šildytuvas taip pat mažiau sukaupia kalcio ir kalkių, taip pat sumažinami šilumos nuostoliai, nei esant aukštesnei temperatūrai. Dėl saugumo priežasčių galite pasirinktinai nustatyti aukščiausią vandens šildytuvo temperatūrą. Darykite taip:

a) įstatykite atsuktuvą į plyšį 1 ir nuimkite mygtuko dangtelį 2, b) Nustatykite rankenėlės ribotuvą 3 į bet kurią norimą temperatūros vertę, C: 35 °C B: 45 °C A: 55 °C O: 75 °C c) Uždėkite mygtuko dangtelį 2.

Kaitinimo elementas veikia, kai dega indikatorius, ir jis dega, kol rezervuaro temperatūra pasiekia nustatytą lygį arba tol, kol šildytuvas neišjungiamas. Kai vandens šildytuvas nenaudojamas ilgesnį laiką, jis turėtų būti apsaugotas nuo užšalimo nustatant temperatūrą į "*". Neatjunkite maitinimo. Taip rezervuare palaikoma apie 9 °C vandens temperatūra. Jei nusprendėte atjungti maitinimą, vandens šildytuvas turėtų būti kruopščiai ištuštintas, kad apsaugotumėte nuo užšalimo. Vanduo iš šildytuvo išleidžiamas per šildytuvo įleidimo / išleidimo vamzdį.

Vandens šildytuvo išorė gali būti valoma švelniu valiklio tirpalu. Nenaudokite jokių abrazyvinių valiklių.

Reguliari prevencinė priežiūra ir patikrinimai užtikrina nepriekaištingą jūsų šildytuvo veikimą ir ilgaamžiškumą. Pirmasis iš šių patikrinimų turėtų būti atliekamas įgalioto techninės priežiūros paslaugų teikėjo praėjus maždaug dvejiems metams nuo įrengimo dienos, siekiant patikrinti apsauginių antikorozinių anodų nusidėvėjimą ir pašalinti kalcio ir kalkių sankaupas, jei reikia. Kalcio ir kalkių sankaupos vandens šildytuve priklauso nuo vandens, tekančio per šildytuvą, kokybės, kiekio ir temperatūros. Techninės priežiūros paslaugų teikėjas taip pat pateiks būklės ataskaitą ir rekomenduos kito patikrinimo datą.

Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

TECHNINĖS PRIETAISO CHARAKTERISTIKOS

Tipas		GT 5 O	GT 5 U	GT 10 O	GT 10 U	GT 15 O	GT 15 U
Numatytas apkrovos profilis		XXS	XXS	XXS	XXS	XXS	XXS
Energinio efektyvumo klasė 1)		A	A	A	A	A	A
Vandens šildymo energinis efektyvumas (ŋwh) 1)	[%]	35,9	35,2	36,3	35,2	36,1	35,3
Elektros energijos suvartojimas metų bėgyje 1)	[kWh]	514	525	508	524	510	523
Elektros energijos suvartojimas paros bėgyje 2)	[kWh]	2,410	2,480	2,377	2,461	2,391	2,465
Termostato temperatūros nustatymas		e
"Smart" reikšmė		0	0	0	0	0	0
Tūris	[l]	6,2	6,6	9,8	9,9	14,8	14,9
Nominalusis slėgis	[[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Svoris / pripildytas vandeniu	[kg]	6,8 / 11,8		8 / 18		11 / 26
Antikorozinė katilo apsauga		Emaliuota / Mg anodas
Bendras galingumas	[W]	2000
Itampa	[V~]	230
Apsaugos klasė		I
Apsaugos laipsnis		IP24
Sušildymo nuo 10 °C iki 65 °C laikas	[min]	11		20		29
Pakuotės matmenys	[mm]	300x300x440		300x400x530		350x400x530

1) Komisijos sprendimas EU 812/2013; EN 50440 2) EN 50440

PASILIEKAME TEISE PRIETAISO FUNKCIONALUMO NEJTAKOJANTIEMS PAKEITIMAMS.

Naudojimo instrukciją taip pat galite rasti mūsų tinklapyje http://www.gorenje.com.
