Typ produktu	Elektrický zásobníkový ohrievač vody
Model	TGR100NGC6
Značka	Gorenje
Kapacita	100 L
Rozmery (VxŠxH)	800 x 500 x 500 mm
Hmotnosť (prázdna)	30 kg
Napájanie	230 V / 50 Hz
Menovitý výkon	2.4 kW
Rozsah teplôt	30 °C – 80 °C
Vyhrievacie teleso	Medené ponorné ohrievacie teleso s termostatom
Bezpečnostné prvky	Tepelná poistka, poistný ventil tlaku, ochrana proti prehriatiu
Izolácia	Polyuretánová pena, hrúbka 50 mm
Pripojenie k sieti	Pevné pripojenie alebo cez zástrčku (v závislosti od modelu)
Vodovodné pripojenie	Vstup a výstup G 1/2"
Maximálny tlak	0,6 MPa (6 bar)
Materiál	Smaltovaná oceľová nádrž
Trieda energetickej účinnosti	C (typické)
Spotreba v pohotovostnom režime	1,2 kWh/24h
Typ inštalácie	Vertikálne nástenné
Trieda ochrany	IPX4
Údržba	Ročná kontrola anódovej tyče a poistného ventilu tlaku
Náhradné diely	Termostat, vyhrievacie teleso, anódová tyč, tesnenia

Často kladené otázky - TGR100NGC6 GORENJE

Ako nainštalovať ohrievač Gorenje TGR100NGC6?

Inštaláciu by mal vykonať kvalifikovaný odborník. Uistite sa, že stena unesie hmotnosť, pripojte k prívodu studenej vody a vývodu a zapojte do obvodu 230 V s riadnym uzemnením. Postupujte podľa podrobných krokov v návode.

Aká je maximálna teplota nastavenia?

Termostat je možné nastaviť až do 80 °C. Pre úsporu energie a bezpečnosť sa odporúča nastavenie 55–60 °C.

Prečo sa voda neohrieva?

Skontrolujte, či je napájanie zapnuté a termostat nie je vyradený. Ak zlyhalo vyhrievacie teleso, môže byť potrebná výmena. Tiež overte, či sa neaktivovala ochrana proti prehriatiu.

Ako často by som mal vymeniť anódovú tyč?

Kontrolujte horčíkovú anódovú tyč každoročne a vymieňajte každé 2–3 roky, alebo skôr, ak je silne skorodovaná. Tým sa zabráni hrdzaveniu nádrže.

Čo robí poistný ventil tlaku?

Uvoľňuje nadmerný tlak, ak teplota vody stúpne príliš vysoko alebo tlak presiahne 0,6 MPa (6 bar). Pravidelne ho testujte zdvihnutím páky.

Môžem nainštalovať ohrievač vonku?

Nie, tento ohrievač je určený na vnútornú inštaláciu v prostredí bez mrazu. Vystavenie poveternostným vplyvom môže poškodiť elektrické komponenty.

Ako odvápniť ohrievač?

Odvápnenie by mal vykonať odborník pomocou vhodného odvápňovača. Pri miernom vodnom kameni môžete nádrž prepláchnuť roztokom octu, ale postupujte podľa pokynov v návode.

Čo znamená chybový kód E1?

E1 zvyčajne indikuje poruchu snímača alebo prehriatie. Skúste ohrievač resetovať vypnutím napájania na 10 sekúnd. Ak problém pretrváva, kontaktujte servis.

Ako dlho trvá ohriatie 100 litrov?

S vyhrievacím telesom 2,4 kW trvá ohriatie z 15 °C na 60 °C približne 2 hodiny 15 minút, v závislosti od izolácie.

Kde nájdem náhradné diely?

Autorizované servisné strediská Gorenje majú originálne diely, ako sú termostaty, vyhrievacie telesá a anódové tyče. Z bezpečnostných dôvodov používajte iba originálne diely.

NÁVOD NA OBSLUHU TGR100NGC6 GORENJE

⚠️ Zariadenie môžu používať deti od 8 rokov, starší ľudia a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, bez patričných skúseností a vedomostí, ak sú pod dozorom zodpovednej osoby a používajú spotrebič podľa pokynov zodpovednej osoby bezpečným spôsobom a chápu potenciálne nebezpečenstvo.

⚠️ Deti by sa nemali hrať so spotrebičom.

⚠️ Čistenie a údržbu zariadenia nemôžu vykonávať deti bez dozoru zodpovednej osoby.

⚠️ Inštalácia zariadenia musí byť vykonaná v súlade s platnými predpismi a pokynmi výrobcu. Inštalovať zariadenie musí len odborne spôsobilý inštalatér.

⚠️ Pri uzavretom tlakovom systéme je potrebné nainštalovať medzi prívodné potrubie teplej vody a ohrievač poistný ventil, s menovitým tlakom 0,6 MPa (6 bar), 0,9 MPa (9 barov) alebo 1,0 MPa (10 bar) (viď typový štítok), ktorý zabraňuje zvýšeniu tlaku v kotle o viac ako 0,1 MPa (1 bar), než je nominálny.

⚠️ Voda môže kvapkať z vypúšťacieho otvoru poistného ventilu, vypúšťací ventil musí byť teda otvorený na atmosférický tlak.

⚠️ Uvoľnenie poistného ventilu musí byť inštalované v smere nadol a v miestnosti, kde bude chránený pred mrazom.

Pre správnu funkciu poistného ventilu musí byť pravidelne vykonávaná kontrola, aby sa odstránil vodný kameň a overte, či poistný ventil nie je blokovaný.

⚠️ Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil, pretože vzniknutý tlak môže deaktivovať ochranu ohrievača!

⚠️ Ohrievač je chránený napríklad v prípade zlyhania termostatu dodatočnou tepelnou poistkou. V prípade poruchy termostatu môže v súlade s bezpečnostnými normami voda v ohrievači dosiahnuť teplotu až 130 °C. Pri vykonávaní vodovodných inštalácií je treba vziať do úvahy, že je možné tepelné preťaženie.

Naše výrobky sú vybavené súčiastkami, ktoré sú k životnému prostrediu a zdraviu nezávadné a sú navrhnuté tak, aby mohli byť v ich poslednej fáze života najľahšie rozložené a recyklované.

Recyklácia materiálov znižuje množstvo odpadu a znižuje potrebu na výrobu základných materiálov (napr. kovov), ktorá vyžaduje veľa energie a uvoľňujú škodlivé látky. Recykláciou tak znížime spotrebu prírodných zdrojov, pretože môžeme diely z plastu a kovu vrátiť do rôznych výrobných procesov.

Pre viac informácií o systéme likvidácie odpadu sa obráťte na lokálny center pre likvidáciu odpadu alebo predajcu, u ktorého bol výrobok zakúpený.

Vážený zákazník, ďakujeme Vám za kúpenie nášho výrobku.

PRED INŠTALÁCIOU A PRVNÍM POUŽITÍM OHRIEVAČA VODY SI, PROSÍM, POZORNE PREČÍTAJTE NÁVOD.

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čím bližšie odberným miestom. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou, je povinne treba dodržiavať požiadavky normy IEC 60364-7-701 (VDE 0100, časť 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevniť. Ohrievač smiete na stenu pripevniť len v zvislej polohe. Kvôli ľahšej kontrole a výmene horčíkovej anódy Vám odporúčame, aby ste medzi vrchom ohrievača a stropom nechali dostatočný priestor (viď rozmer G na náčrtku prípojných mier). V opačnom prípade bude treba pri servisnom zákroku ohrievač demontovať zo steny.

Prípojné a montážne rozmery ohrievača [mm]

	A	B	C	D	E	F	G
TGR 30 N	468	275	173	-	454	461	80
TGR 50 N	585	365	200	-	454	461	130
TGR 80 N	790	565	205	-	454	461	180
TGR 100 N	950	715	215	-	454	461	260
TGR 120 N	1090	865	205	-	454	461	260
TGR 150 N	1305	1065	220	-	454	461	260
TGR 200 N	1514	1050	444	800	500	507	260

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené. Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú sieť pripojiť dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zabudovať vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použiť prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodiť.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa (1 bar) nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mať výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Keďže je vracanie vody naspäť do vodovodnej siete znemožnené, môže voda kvapkať z vypúšťacieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviesť do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.

V prípade, že z vyvedenej inštalácie nie je možné odviesť kvapkajúcu vodu zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu a overenia, či ochranný ventil nie je blokovaný, musíte sami periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvoriť výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je znakom, že ventil je bezchybný.

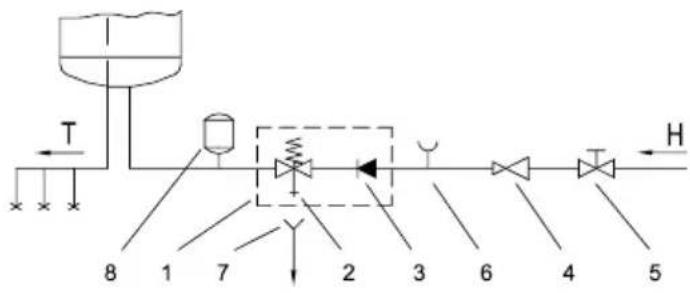

1 - Bezpečnostný ventil 2 - Kontrolný ventil 3 - Nevratný ventil 4 - Redukčný ventil 5 - Uzatvárací ventil

6 - Kontrolný nástavec 7 - Lievik s prípojkou na odtok 8 - Expanzná nádoba H - Studená voda T - Teplá voda

Ohrievač môže byť pripojený na domácu vodovodnú sieť bez redukčného ventilu, ak je tlak v sieti nižší ako menovitý tlak. Ak je tlak v sieti vyšší ako menovitý tlak, musíte nevyhnutne nainštalovať redukčný ventil.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustiť vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Za týmto účelom musíte z ohrievača odstrániť ochranný kryt.

Pripojenie ohrievača do elektrickej siete musí byť vykonávané v súlade s platnými elektrotechnickými normami pre elektrické vedenie. Medzi ohrievačom a pevnou inštaláciou by mali byť

inštalované prípravy pre separáciu pólov elektrickej siete v súlade s vnútroštátnymi predpismi inštalácie.

UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnúť z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po pripojení na vodovodnú a elektrickú sieť je ohrievač vody pripravený na používanie. Otáčaním gombíka na termostate zvolíte želanú teplotu vody medzi 10 °C a 65 °C +5 °C/-0 °C. Odporúčame nastavenie gombíka do polohy "eco". Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55 °C, usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, keď sa v ohrievači nachádza teplá voda. Teplomer ukazuje teplotu na mieste vybudovania, zatiaľ čo otáčaním gombíka na termostate sa nastaví teplota vody v spodnej časti ohrievača. Z tohto dôvodu sa tieto dve teploty môžu líšiť. Teplomer ukazuje teplotu vody iba orientačne. Nie je meracím prístrojom.

Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy "* Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10 °C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustiť aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestniť osobitný fiting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdniť aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventila do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpojiť z elektrickej siete a potom otvoriť páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez výpustnú hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, keď odstránite výhrevnú prírubu cez otvor výhrevnej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum ďalšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ		TGR30N	TGR50N	TGR80N	TGR100N	TGR120N	TGR150N	TGR200N
Určený profil zaťaženia		S	M	M	L	L	XL	XL
Trieda energetickej účinnosti 1)		C	C	C	C	C	C	D
Energetická účinnosť pri ohrievaní vody (ηwh) 1)	[%]	33,1	36,0	36,0	37,1	37,0	38,0	35,2
Ročná spotreba elektrickej energie 1)	[kWh]	558	1427	1428	2762	2770	4413	4756
Denná spotreba elektrickej energie 2)	[kWh]	2,671	6,692	6,698	12,850	12,901	20,401	22,430
Nastavenie teploty termostatu		"eco"	"eco"	"eco"	"eco"	"eco"	"eco"	"eco"
Hodnota „smart“		0	0	0	0	0	0	0
Objem	[l]	30,4	48,1	73,0	93,4	110,7	139,8	195,4
Množstvo zmiešanej vody pri 40 °C V40 2)	[l]	-	67	92	131	155	212	274
Doba ohrievania od 10 °C do 65 °C	[h]	0:59	1:34	2:20	3:10	3:46	4:42	6:32
Menovitý tlak	[MPa(bar)]	0,6 (6)
Hmotnost' / naplnený vodou	[kg]	15,5/45,5	21/71	27/107	31/131	35/155	41/191	65/265
Protikorózna ochrana kotla		Емайлиран / Mg катод
Prípojný výkon	[W]	2000
Napätie	[V~]	230
Trieda ochrany		I
Stupeň ochrany		IP23

1) Ustanovenie komisie EU 812/2013; EN 50440

2) EN 50440

PONECHÁVAME SI PRÁVO NA ZMENY, KTORÉ NEMAJÚ VPLYV NA FUNGOVANIE PRÍSTROJA.

Návod na obsluhu je k dispozícii tiež na našich internetových stránkach http://www.gorenje.com.
