NÁVOD NA OBSLUHU OTG30SLB6 GORENJE
Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami.
Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník.
Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.
ZABUDOVANIE
Ohrievač zabudujte čím bližšie odberným miestom. Na stenu ho pripevnite pomocou nástenných skrutiek minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevnit'. Ohrievač OTG smiete na stenu pripevnit' len v zvislej polohe.
TECHNICKÉ PARAMETRE SPOTREBIČA
| Typ | OTG 30 N | OTG 50 N | OTG 65 N | OTG 80 N | OTG 100 N | OTG 120 N | |
| Model | OTG 30 SLIM | OTG 50 SLIM | OTG 65 SLIM | OTG 80 SLIM | OTG 100 SLIM | OTG 120 SLIM | |
| Objem | [I] | 30 | 50 | 65 | 80 | 100 | 120 |
| Menovitý tlak | [MPa] | 0,6 | |||||
| Hmotnosť /naplnený vodou [kg] | 19/49 | 24/74 | 28/93 | 31/111 | 36/136 | 41/161 | |
| Antikorózna ochrana kotla | smaltovaný / Mg anóda | ||||||
| Prípojný výkon | [W] | 2000 | |||||
| Napätie | [V~] | 230 | |||||
| Trieda ochrany | I | ||||||
| Stupeň ochrany | IP 24 | ||||||
| Čas zohrievania do 75°C1) | [h] | 105 | 155 | 230 | 305 | 355 | 435 |
| Množstvo miešanej vody pri 40°C [l] | 58 | 94 | 124 | 148 | 194 | 226 | |
| Energetická spotrebá) [kWh/24h] | 0,90 | 0,99 | 1,13 | 1,26 | 1,71 | 1,81 | |
2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65°C a pri teploteprostredia 20°C, merané podľa DIN 44532.
| A B C | |||
| OTG 30 | 510 | 310 | 235 |
| OTG 50 | 690 | 470 | 250 |
| OTG 65 | 820 | 605 | 245 |
| OTG 80 | 950 | 735 | 245 |
| OTG 100 | 1125 | 900 | 255 |
| OTG 120 | 1300 | 900 | 430 |
Prípojné a montážne rozmery ohrievača [mm]
ZAPOJENIE NA VODOVODNÚ SIEŤ
Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.
Ohrievač môžete na vodovodnú sieť pripojiť dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zaobstarať vzhľadom na zvolený systém pripojenia.
Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použiť prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie.
Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodiť. Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom.
Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspát do vodovodnej siete znemožnené, môže voda kvapkat z vypúšťacieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviest do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil. V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviest zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.
Správny chod spätného bezpečnostného ventilu musíte pravidelne sami kontrolovať každých 14 dní. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvorit výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiečť voda, čo je znakom, že ventil je bezchybný.

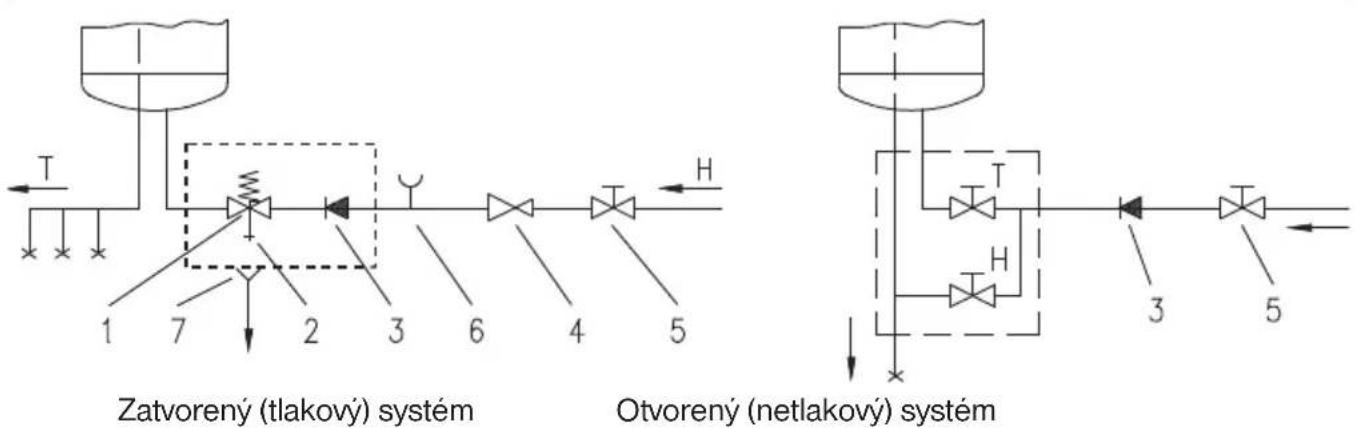

2 - Kontrolný ventil 7 - Lievik s prípojkou na odtok
3 - Nevratný ventil
4 - Redukčný ventil H - Studená voda
5 - Uzatvárací ventil T - Teplá voda
Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovať uzatvárací ventil, lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.
Ohrievač môžete pripojit na domovú vodovodnú siet bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.
Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustit' vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.
ZAPOJENIE DO ELEKTRICKEJ SIETE
Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Kedže ohrievač nemá prvok, ktorý by ho trvanlivo oddeľoval od elektrickej siete, je potrebné na káblovom spojení medzi ním a stálym vedením zabudovať taký spínač, ktorý prerušuje obidva póly napájania a má medzi otvorenými kontaktmi odstup najmenej 3 mm.
Legenda:
1 - Termostat
2 - Bimetalová poistka
3 - Vyhrievacie teleso
4 - Kontrolné svetlo
5 - Pripojovacia svorka
L - Fázový vodič
N - Neutrálny vodič
UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnút z elektrickej siete!
POUŽÍVANIE A ÚDRŽBA
Po zapojení na vodovodnú a elektrickú siet' je ohrievač pripravený na použitie.
Otáčaním gombíka na termostate, ktorý sa nachádza na prednej strane ochranného krytu, zvolíte želanú teplotu vody medzi 25° a 75°C. Odporúčame nastavenie gombíka do polohy “E”. Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55°C, usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu. Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo.
Ohrievače majú na obvode zabudovaný aj termometer, ktorý ukazuje teplotu vody.
Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy “*”. Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10°C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustiť aj vodu, ak hrozí nebezpečenstvo mrazov.
Pred vypúšťaním vody musíte ohrievač bezpodmienečne vypnút z elektrickej siete. Potom otvorte páku na teplú vodu na jednej z miešacích batérií, ktorá je zapojená na ohrievač. Vodu z ohrievača vypustíte prívodnou rúrou. Za týmto účelom odporúčame medzi bezpečnostný ventil a prívodovú rúru zabudovať vhodný výpustný ventil alebo tvarovku T. Ak to neurobíte, vodu z ohrievača môžete vyprázdnit’ aj výpustom na bezpečnostnom ventile takým spôsobom, že postavíte páku, respektíve otočnú hlavicu ventilu do takej polohy ako pri testovaní ventilu. Po vypustení vody z ohrievača prívodnou rúrou zostane v ohrievači ešte menšie množstvo vody, ktorú vyprázdnite odkrútením príruby ohrievača.
Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.
Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.
Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.
