OTG30SLB6 - Kotel GORENJE - Brezplačna navodila za uporabo

Vrsta izdelka	Stenska plinska peč
Znamka	Gorenje
Model	OTG30SLB6
Dimenzije (V × Š × G)	700 mm × 400 mm × 300 mm
Neto teža	30 kg
Napajanje	Zemeljski plin (G20)
Nazivna toplotna moč	24 kW
Učinkovitost	93 %
Energijski razred	A
Temperaturno območje ogrevanja	30 °C – 80 °C
Maksimalni delovni tlak	3 bar
Pretok tople vode	13 L/min
Kapaciteta ekspanzijske posode	8 L
Zaščita proti zmrzovanju	Da (vgrajena)
Toplotna zaščita	Varnostni termostat
Priporočeno vzdrževanje	Letno čiščenje s strani strokovnjaka
Rezervni deli so na voljo	Da (črpalka, toplotni izmenjevalnik, gorilnik)
Garancija	2 leti
Popravljivost	Indeks popravljivosti: 7,5/10

Pogosto zastavljena vprašanja - OTG30SLB6 GORENJE

Kako vklopiti peč Gorenje OTG30SLB6?

Če želite vklopiti peč, najprej preverite, ali sta plinski in električni priključek povezana. Pritisnite gumb Vklop/Izklop na nadzorni plošči. Zaslon bo prikazal trenutno temperaturo. Če se prikaže koda napake, preverite navodila.

Kaj storiti, če peč prikaže kodo napake E1?

Koda E1 običajno pomeni težavo z vžigom. Preverite, ali je plinski ventil odprt in ali je tlak vode zadosten (med 1 in 2 bar). Če težava ne izgine, pokličite pooblaščenega serviserja.

Kako nastaviti temperaturo ogrevalne vode?

Uporabite gumba + in - na nadzorni plošči za nastavitev izhodne temperature ogrevanja (območje: 30 °C do 80 °C). Temperatura tople vode se nastavi ločeno z namenskim gumbom.

Kako dodati vodo v ogrevalni krog (tlak)?

Poiščite polnilni ventil pod pečjo. Počasi ga odprite, dokler manometer ne pokaže 1,5 bara. Po opravljenem delu ventil skrbno zaprite. To opravite, ko je peč hladna.

Peč ne proizvaja tople vode, kaj storiti?

Preverite, ali je peč v načinu Poletje (samo topla voda) ali Zima (ogrevanje + topla voda). Prepričajte se, da je pretok vode zadosten in da je mešalna baterija odprta. Če težava ne izgine, bo morda potrebno odstranjevanje vodnega kamna.

Kakšno redno vzdrževanje je potrebno?

Letno vzdrževanje s strani usposobljenega strokovnjaka je obvezno. Vključuje čiščenje gorilnika, toplotnega izmenjevalnika, preverjanje tlaka plina in varnostnih naprav. To zagotavlja pravilno delovanje in varnost.

Kako odzračiti radiatorje?

Uporabite odzračevalni ključ za odpiranje odzračevalnega ventila na radiatorju. Pod ventil postavite posodo. Počakajte, da zrak izstopi in začne teči voda, nato zaprite. Nato preverite tlak v peči.

Kaj pomeni utripajoča rdeča lučka?

Utripajoča rdeča lučka označuje napako v delovanju. Preverite kodo napake na zaslonu in si oglejte tabelo kod napak v navodilih. Pogosti vzroki so prenizek tlak ali napaka v vžigu.

Ali lahko uporabljam peč brez zemeljskega plina?

Ne, ta model deluje izključno na zemeljski plin (G20). Uporaba z drugo vrsto plina zahteva pretvorbo s strani pooblaščenega monterja, vključno z zamenjavo injektorjev in nastavitvijo pretoka.

Kako ponastaviti peč po okvari?

Pritisnite gumb Reset (pogosto združen z gumbom Vklop/Izklop) za 3 sekunde. Če se peč po več poskusih ne zažene, pokličite strokovnjaka.

NAVODILA ZA UPORABO OTG30SLB6 GORENJE

Navodila za uporabo 4

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema.

Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 8mm . Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik smete pritrditi na steno samo pokončno.

TEHNIČNE LASTNOSTI APARATA

Tip	OTG 30 N	OTG 50 N	OTG 65 N	OTG 80 N	OTG 100 N	OTG 120 N
Model OTG 30	SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Prostornina [I]	30 50 65 80 100 120
Nazivni tlak [MPa]	0,6
Masa / napolnjen z vodo [kg]	19/49	24/74	28/93	31/111	36/136	41/161
Protikorozijkska zaščita kotla	Emajlirano / Mg anoda
Priključna moč [W]	2000
Priključna napetost [V~]	230
Razred zaščite	I
Stopnja zaščite	IP 24
Čas segrevanja do 75°C 1) [h]	105	155	230	305	355	435
Količina mešane vode pri 40°C [I]	58	94	124	148	194	226
Energijska poraba 2) [kWh/24h]	0,90	0,99	1,13	1,26	1,71	1,81

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15°C.

2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C, merjeno po DIN 44532.

	A B C
OTG 30 5	10 310 2	35
OTG 50 6	90 470 2	50
OTG 65 8	20 605 2	45
OTG 80 9	50 735 2	45
OTG 100	1125 900	255
OTG 120	1300	900 4	30

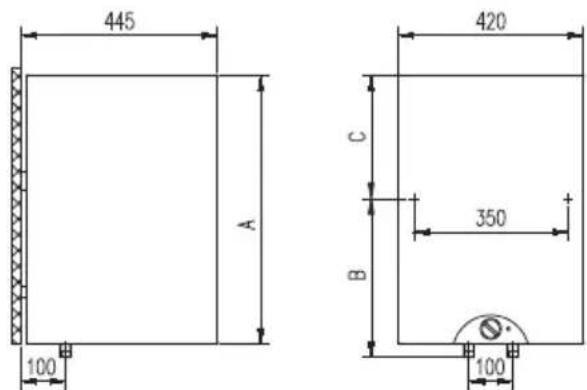

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije. Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole vsakih 14 dni. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

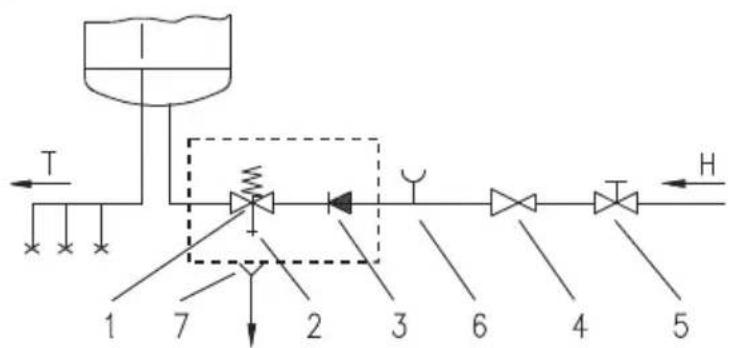

Zaprti (tlačni) sistem

Odprti (netlačni) sistem

Legenda: 1 - Varnostni ventil

2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil

6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok

H - Hladna voda

T - Topla voda

Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od 0,5 MPa. Če tlak v omrežju presega 1,0 MPa , morate vgraditi zaporedoma dva redukcijska ventila.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo na električno omrežje je treba v grelnik vgraditi priključni kabel. Da to lahko storite, morate z grelnika odviti zaščitni pokrov. Priključite grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Ker grelnik nima elementa, ki bi ga trajno ločil od električnega omrežja, je potrebno na kabelski povezavi med njim in trajno napeljavo vgraditi takšno stikalo, ki prekinja oba pola napajanja in ima med odprtimi kontakti razmik najmanj 3 mm.

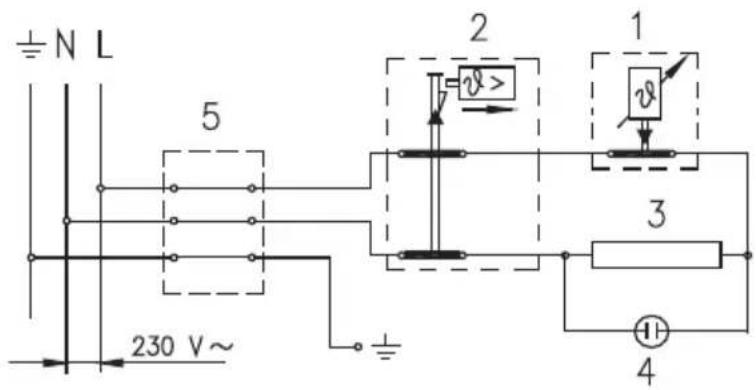

Legenda:

1 -Termostat
2 -Bimentalna varovalka
3 -Grelo
4 -Kontrolna svetilka
5 -Priključna sponka

L - Fazni vodnik

N - Nevtralni vodnik

- -Zaščitni vodnik

Shema električne vezave

OPOZORILO:Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Z vrtenjem gumba na termostatu,ki je na prednji strani zaščitnega pokrova, izbirate željeno temperaturo vode med 25°in 75°C. Priporočamo nastavite gumba na položaj “E”. Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 55°C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo.

Delovanje električnega grela pokaže kontrolna svetilka. Grelniki imajo na obodu vgrajen tudi termometer, ki kaže temperaturo vode.

Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj “*”. Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode pri približno 10°C.

Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti.

Pred izpustom vode je grelnik obvezno treba izključiti iz električnega omrežja. Po tem odpremo ročico za toplo vodo na eni od mešalnih baterij, ki je priključena na grelnik. Vodo iz grelnika izpustimo skozi dotočno cev. V ta namen priporočamo, da med varnostni ventil in dotočno cev vgradite ustrezen izpustni ventil ali T kos. Če temu ni tako, grelnik lahko izpraznite tudi skozi izpust na varnostnem ventilu na ta način, da postavite vzdov oziroma vrtljivo kapico ventila v položaj kot pri testiranju ventila. Po izpustu vode iz grelnika skozi dotočno cev vam bo v grelniku ostala še manjša količina preostale vode, ki jo izpraznite ob odvitju prirobnice grelnika.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, če ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda.

Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
