РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RBC47SEO RYOBI

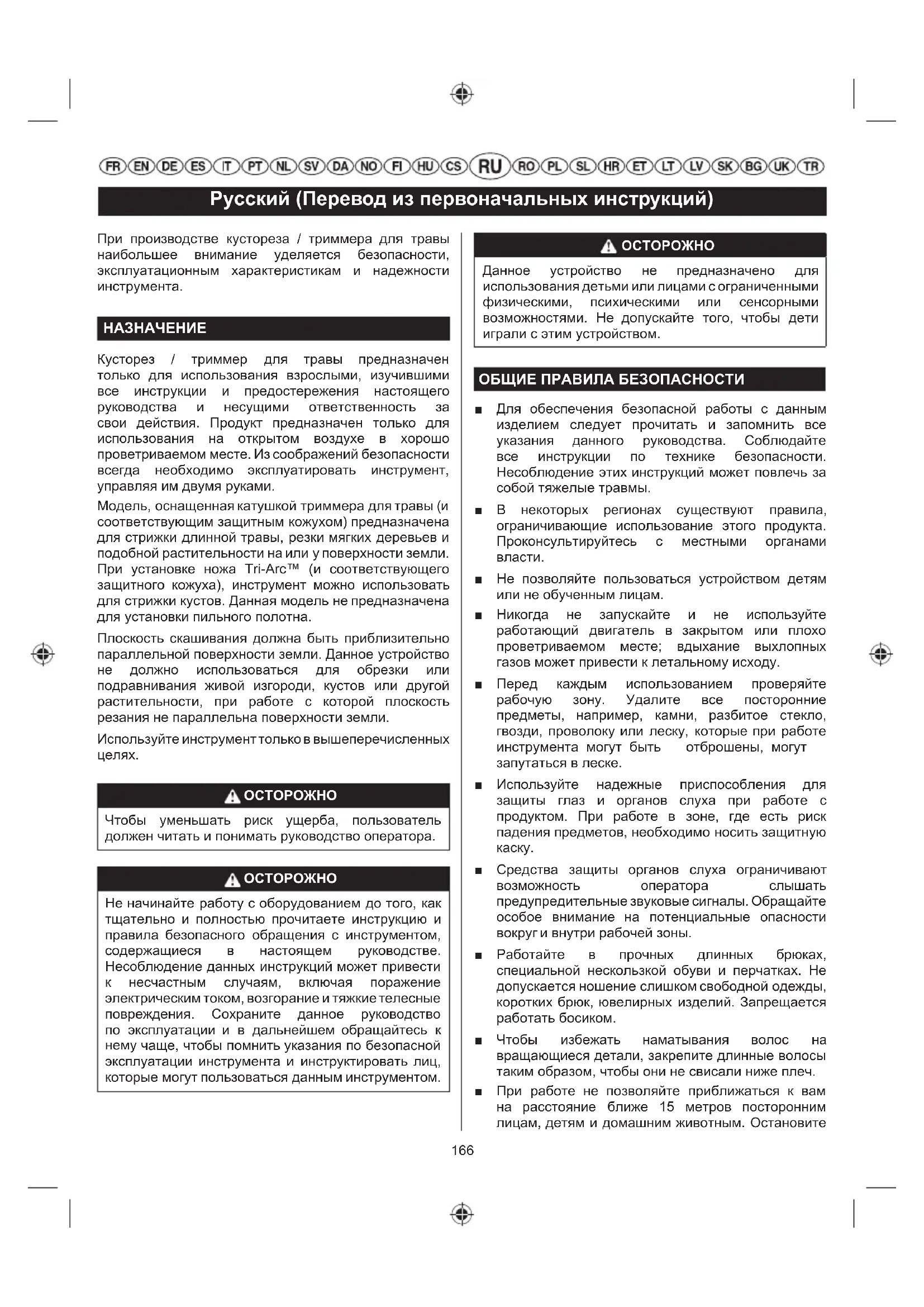

Кусторез / триммер для травы предназначен только для использования взрослыми, изучившими все инструкции и предостережения настоящего руководства и несущими ответственность за свои действия. Продукт предназначен только для использования на открытом воздухе в хорошо проветриваемом месте. Из соображений безопасности всегда необходимо эксплуатировать инструмент, управляя им двумя руками. Модель, оснащенная катушкой триммера для травы

соответствующим защитным кожухом) предназначена для стрижки длинной травы, резки мягких деревьев и подобной растительности на или у поверхности земли. При установке ножа Tri-Arc™ (и соответствующего защитного кожуха), инструмент можно использовать для стрижки кустов. Данная модель не предназначена для установки пильного полотна. Плоскость скашивания должна быть приблизительно параллельной поверхности земли. Данное

не должно использоваться для обрезки или подравнивания живой изгороди, кустов или другой растительности, при работе с которой плоскость резания не параллельна поверхности земли. Используйте инструмент только в вышеперечисленных

Чтобы уменьшать риск ущерба, пользователь должен читать и понимать руководство оператора.

Не начинайте работу с оборудованием до того, как тщательно и полностью прочитаете инструкцию и правила безопасного обращения с инструментом, содержащиеся в настоящем руководстве. Несоблюдение данных инструкций может привести к несчастным случаям, включая поражение электрическим током, возгорание и тяжкие телесные повреждения. Сохраните данное руководство по эксплуатации и в дальнейшем обращайтесь к

чаще, чтобы помнить указания по безопасной эксплуатации инструмента и инструктировать лиц, которые могут пользоваться данным инструментом.

Данное устройство не предназначено для использования детьми или лицами с ограниченными физическими, психическими или сенсорными возможностями. Не допускайте того, чтобы дети играли с этим устройством. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ■ Для обеспечения безопасной работы с данным изделием следует прочитать и запомнить все указания данного руководства. Соблюдайте все инструкции по технике безопасности. Несоблюдение этих инструкций может повлечь за собой тяжелые травмы. ■В некоторых регионах существуют правила, ограничивающие использование этого продукта. Проконсультируйтесь с местными органами

■Не позволяйте пользоваться устройством детям или не обученным лицам. ■ Никогда не запускайте и не используйте работающий двигатель в закрытом или плохо проветриваемом месте; вдыхание выхлопных газов может привести к летальному исходу. ■ Перед каждым использованием проверяйте рабочую зону. Удалите все посторонние предметы, например, камни, разбитое стекло, гвозди, проволоку или леску, которые при работе инструмента могут быть отброшены, могут запутаться в леске. ■ Используйте надежные приспособления для защиты глаз и органов слуха при работе с продуктом. При работе в зоне, где есть риск падения предметов, необходимо носить защитную

■ Средства защиты органов слуха ограничивают возможность оператора слышать предупредительные звуковые сигналы. Обращайте особое внимание на потенциальные опасности

и внутри рабочей зоны. ■ Работайте в прочных длинных брюках, специальной нескользкой обуви и перчатках. Не допускается ношение слишком свободной одежды, коротких брюк, ювелирных изделий. Запрещается работать босиком. ■ Чтобы избежать наматывания волос на вращающиеся детали, закрепите длинные волосы таким образом, чтобы они не свисали ниже плеч. ■ При работе не позволяйте приближаться к вам на расстояние ближе 15 метров посторонним лицам, детям и домашним животным. Остановите167 Русский (Перевод из первоначальных инструкций) устройство, если кто-то войдет в рабочую зону. ■Не работайте с данным устройством в случае усталости, болезненного состояния или под воздействием алкоголя, наркотиков или медикаментов. ■Не работайте при недостаточном освещении. Оператор должен убрать из рабочей зоны любые предметы, которые могут помешать заметить потенциальные опасности. ■ Старайтесь сохранять устойчивость и подыскивайте твердую опору. Не перенапрягать. Чрезмерные усилия могут привести к потере равновесия или прикосновению к горячей поверхности. ■Не допускайте попадания частей тела в движущиеся детали. ■Не прикасайтесь к области рядом с глушителем и цилиндром инструмента, так как во время работы эти детали нагреваются. ■ Перед выполнением настроек выключайте двигатель и дайте ему остыть. ■Не курите при приготовлении топливной смеси или заправке топливного бака. ■ Готовьте топливную смесь и храните ее в предназначенной для этого канистре. ■ Смешивайте и переливайте топливо на воздухе, вдали от искр и огня. Вытирайте разлившееся горючее. Перед запуском двигателя переместитесь на 9 метров от места заправки. ■ Остановите двигатель и дайте ему остыть перед заправкой, хранением и транспортировкой устройства. ■ Подождите, пока двигатель не охладится, опустошите топливный бак и масляный бак и закрепите устройство перед транспортировкой. ■ Всегда выключайте двигатель и убеждайтесь, что все движущиеся части остановились, перед выполнением следующих операций: ● обслуживание ● Оставление изделия без присмотра ● очистка вашего инструмента ● Замена принадлежностей ● снятие блокировки ● Проверка на наличие повреждений после столкновения с предметами ● Проверка на наличие повреждений, если изделие начнет необычно вибрировать ● Выполнение технического обслуживания ● снимая лезвие ● Установка полотна

Никогда не пользуйтесь элементами для стрижки, которые не предусмотрены компанией Ryobi в данном руководстве. Включая составные вращающиеся цепи и цепы (шарнирные ножи). Данные элементы для стрижки легко ломаются , представляя серьезную опасность для оператора и окружающих.

Осмотр после падения или других ударов Внимательно осмотрите устройство на отсутствие повреждений и поломок. В случае повреждения какой-либо детали необходимо обратиться в авторизованный сервисный центр для выполнения надлежащего ремонта или замены. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ТРИММЕРА ДЛЯ ТРАВЫ ■ Замените струнную головку при образовании не ней трещин, сколов и любых других повреждениях. Катушка с леской должна быть установлена соответствующим образом и надежно закреплена. Невыполнение данного требования может привести к тяжкому телесному повреждению. ■Не используйте устройство для стрижки влажной

■ Запрещается пятиться при эксплуатации продукта. ■ Передвигайтесь шагом, не бегайте

■ Небольшой нож, установленный на защитном кожухе режущей насадки, предназначен для ограничения длины лески, для безопасной и оптимальной эксплуатации. Он острый, не касайтесь его, особенно при очистке инструмента. ■ Всегда проверяйте устройство на отсутствие грязи в вентиляционных отверстиях. ■ Перед использованием устройства или после него убедитесь, что в нем нет поврежденных

. Осмотрите режущие приспособления на наличие трещин или других повреждений. Для ремонта или замены неисправного переключателя или любой иной детали следует обращаться в авторизованный сервисный центр. ■ Убедитесь, что сменная головка правильно установлена и надежно закреплена. ■ Убедитесь, что все защитные устройства, отражатели, ручки, болты и крепления надежно зафиксированы.168 Русский (Перевод из первоначальных инструкций) ■ Изменение конструкции изделия не допускается. Это может повысить риск получения травмы оператором и другими людьми. ■ При замене режущей головки используйте только оригинальные запчасти от производителя. Использование других режущих насадок не допускается. ■ Никогда не пользуйтесь инструментом, если защитный кожух режущей насадки не установлен или находится в нерабочем состоянии. ■ При работе с инструментом крепко удерживайте его за обе ручки. Держите катушку ниже уровня пояса. Запрещается выполнять обрезку, держа струнную головку на высоте более 76 см над поверхностью земли. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ КУСТОРЕЗА ■ Данные правила, в дополнение к приведенным выше правилам, относятся к использованию инструмента в режиме кустореза. ■ При установке и снятии лезвий работайте в перчатках для неблагоприятных условий, так как лезвия очень острые. ■Не прикасайтесь к вращающемуся режущему полотну и не пытайтесь его остановить. ■ Движущееся лезвие может стать причиной тяжелой

. Управление инструментом необходимо осуществлять обеими руками до полной остановки

■ Заменяйте поврежденное режущее полотно. Всегда проверяйте правильность установки и надежность крепления режущего полотна перед каждым использованием. ■ Используйте только запасное лезвие Tri-Arc™ от производителя. Использование других режущих насадок не допускается. ■Не используйте для резки материала более 13 мм в диаметре.

инструмент оснащен плечевым ремнем. Отрегулируйте плечевой ремень с учетом массы изделия и удобно разместите его на спине; при этом инструмент должен располагаться справа. ■ Найдите механизм быстрого освобождения и опробуйте его перед началом использования устройства. Его правильное использование может предотвратить серьезные травмы в случае возникновения чрезвычайной ситуации. Никогда не носите одежду поверх ремня и никаким иным образом не ограничивайте доступ к механизму быстрого освобождения. ■ Надевайте защитное устройство на режущее полотно перед помещением устройства на хранение или при транспортировке. Перед использованием инструмента всегда снимайте защитное устройство. Если его не снять, защитное устройство может быть отброшено, когда лезвие начнет вращаться. ■ Соблюдайте предельную осторожность при использовании режущего лезвия с данным устройством. Отскок режущего лезвия может произойти при его соприкосновении с каким-либо не поддающимся обрезанию предметом. Такое соприкосновение может привести к внезапной остановке вращения лезвия и отбрасыванию инструмента от этого препятствия. Отдача может оказаться достаточно сильной и привести к потере контроля над устройством. Отскок режущего лезвия может произойти неожиданно, если лезвие наталкивается на препятствие, останавливается или заедает. Подобная ситуация может возникнуть при работе там, где трудно рассмотреть подрезаемый материал. ■ Для облегчения подрезания и обеспечения безопасности подрезайте растения справа налево. В случае неожиданного соприкосновения с каким-либо предметом или со стволом дерева это может свести к минимуму отдачу. Управление инструментом всегда осуществляйте двумя

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ■ Остановите изделие, дайте ему остыть перед постановкой на хранение или транспортировкой. ■ Очистите устройство от всех посторонних материалов. ■ Если установлено режущее полотно, его необходимо закрыть предохранителем лезвия. ■ Слейте все топливо из бака в канистру для бензина. Не забывайте тщательно закрывать крышку топливного бака. ■ Дайте мотору поработать, пока он сам

остановится. Это позволит избавиться от старого топлива, представляющего опасность загрязнения топливной системы нагаром и смолами. ■ Храните его в прохладном, сухом, хорошо проветриваемом и недоступном для детей месте. Не держите бензопилу рядом с коррозийными веществами, такими как садовые химикаты или размораживающая соль. Не храните на открытом

■ Для транспортировки закрепите изделие так, чтобы оно не могло перемещаться или упасть169 Русский (Перевод из первоначальных инструкций) во избежание травмирования персонала или повреждения изделия. ■Ни в коем случае не перемещайте устройство при работающем двигателе. ■ Соблюдайте государственные и местные нормы хранения топлива. Слитое топливо можно использовать в других инструментах с двухтактным

КРАТКОСРОЧНЫЙ ■ Выключите двигатель и дайте ему остыть перед тем, как убрать его на хранение.

устройство от всех посторонних материалов. ■ Храните его в прохладном, сухом, хорошо проветриваемом и недоступном для детей месте. ■Не держите бензопилу рядом с коррозийными веществами, такими как садовые химикаты или размораживающая соль. ■Не храните на открытом воздухе. БУДЬТЕ ВСЕГДА ОСТОРОЖНЫ Даже когда изделие используют согласно инструкциям, невозможно полностью устранить факторы риска. При эксплуатации могут возникнуть следующие ситуации, которым пользователь должен уделять особое внимание, чтобы избежать проблем: ■ Контакт с режущими приспособлениями. – Когда инструмент не используется, на лезвиях должны быть установлены защитные устройства. Не допускайте попадания рук и ног

работы режущих приспособлений. ■ Травмы, вызываемые вибрацией. – Применяйте инструмент только по своему назначению, используйте надлежащие ручки и соблюдайте рабочий режим. ■ Повреждение слуха, вызываемое воздействием

– Носите устройства защиты слуха и ограничивайте продолжительность шумового воздействия. ■ Повреждение глаз летящим мусором. – Обязательно носите устройства для защиты

■ Опасность падающих предметов – При работе в зоне, где есть риск падения предметов, необходимо носить защитную

При работе с кусторезом высок риск отскока. Контролируйте инструмент двумя руками, держась за соответствующие ручки. Прочитайте и следуйте инструкциям данного руководства, чтобы снизить риск

СНИЖЕНИЕ РИСКА Считается, что вибрация ручного инструмента может привести к проявлению у отдельных лиц так называемой болезни Рейно (Raynaud’s Syndrome). К симптомам могут относиться покалывание, онемение и побеление пальцев (как при переохлаждении). Считают, что наследственные факторы, охлаждение и влажность, диета, курение и практический опыт способствуют развитию этих симптомов. Ниже приводятся меры, которые может принять оператор для снижения воздействия вибрации: ■ Одевайтесь теплее в холодную погоду. При эксплуатации изделия носите перчатки, чтобы сохранить руки и запястья в тепле. ■ После каждого этапа работы выполните упражнения для усиления кровообращения. ■ Чаще делайте перерывы в работе. Сократите длительность ежедневного пребывания на открытом воздухе. При появлении каких-либо из указанных симптомов сразу же прекратите работу и обратитесь по их поводу

Слишком продолжительное использование инструмента может привести к травме. При использовании инструмента в течение длительного времени делайте регулярные перерывы.

2. Ремешок для подвески

3. Рукоятка с курком

5. Защитная крышка режущей насадки

7. Триммерная головка ReelEasy™

9. Защелка быстрого отсоединения

11. Крепежный кронштейн

15. Отверстие в кожухе коробки передач

16. Отверстие верхней шайбы170

Русский (Перевод из первоначальных инструкций)

17. Верхняя фланцевая шайба

18. Шайба пильного диска

19. Тарельчатая шайба

20. Гайка крепления лезвия

22. Комбинированный гаечный ключ

24. Корпус струнной головки

29. Крышка струнной головки

30. Наиболее подходящий участок работы

31. Опасный участок работы

32. Направление вращения отрезного диска

33. Выключатель запала

34. Курок акселератора

35. Фиксатор дроссельной заслонки

39. Ручка воздушного фильтра

40. Крышка воздушного фильтра

42. Наконечник стартера

43. Электрический стартер

46. Отверстие вала на двигателе

47. Кнопка включения

48. Привязной ремень

49. Отражатель травы

50. Предохранительный колпак для режущего

51. Болт направляющей

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ На данном устройстве могут присутствовать некоторые из следующих обозначений. Изучите их и запомните, что они означают. Правильное понимание данных обозначений позволит вам лучше и безопаснее пользоваться данным устройством.

Во избежание тяжких телесных повреждений не пытайтесь использовать данный инструмент, пока не прочитаете внимательно и не запомните все инструкции данного руководства. Помните об опасности, которую представляют собой отбрасываемые устройством или вылетающие из- под него предметы. Не подпускайте посторонних лиц, особенно детей и домашних животных, ближе чем на 15 метров к месту проведения работ. 7,370 min

Направление и максимальная скорость вращения вала для режущего приспособления. При работе с данным инструментом надевайте нескользящую защитную

Надевайте нескользящие перчатки для работы в тяжелых условиях. Отскок режущего лезвия может произойти неожиданно. Носите устройства защиты зрения и слуха, а также защитную каску. Во избежание телесного повреждения или повреждения оборудования, не допускайте касания с нагретой поверхностью. Не касайтесь режущих полотен. Во избежание телесного повреждения или повреждения оборудования, не допускайте касания с нагретой поверхностью. Пользуйтесь автомобильным неэтилированным бензином с октановым числом 91 ([R+M]/2) или

Для двигателей с воздушным охлаждением используйте масло для 2-тактных двигателей. Перед каждой заправкой тщательно перемешайте топливную смесь171 Русский (Перевод из первоначальных инструкций) Настоящий инструмент отвечает всем официальным стандартам страны EC, в которой он был приобретен. Знак Евразийского Соответствия Сертификат Соответствия № ТС RU C-DE.AE11.B.04150 Срок действия Сертификата Соответствия По 08.10.2020 ООО «Региональный центр оценки соответствия» 123060 г. Москва ул. Маршала Рыбалко дом 2 корпус 9 помещение 638 Украинский знак стандартизации Режущее полотно Tri-Arc™ Данное изделие не предназначено для использования зазубренного лезвия. Выключатель запала: O = Стоп, I = Рабочее положение

Подкапайте подсос 10 раз .

Потяните за ручку стартера, чтобы запустить двигатель. Сожмите дроссельный регулятор для

Чтобы завести холодный двигатель

Чтобы завести теплый двигатель

Запуск холодного двигателя с помощью электрического стартера: Запуск теплого двигателя с помощью электрического стартера: Гарантируемый уровень звуковой мощности составляет 112 дБ. Дроссель закрыт Дроссель открыт

Защелка быстрого отсоединения Символ прямого вала: При установке катушки с леской в режущие элементы убедитесь, что данный символ хорошо

РАСПАКОВЫВАНИЕ Данное устройство требует сборки. ■ Осторожно извлеките инструмент и принадлежности из коробки. Проверьте наличие всех деталей, перечисленных в упаковочном

■ Внимательно осмотрите устройство на наличие дефектов или повреждений, возникших при

■Не выбрасывайте упаковочный материал, пока не выполните тщательный осмотр и не убедитесь в нормальной работе инструмента. УПАКОВОЧНЫЙ ЛИСТ

/Кусторез x 1 ■ Катушка триммера с леской ReelEasy™ x 1 ■ Защитный кожух режущей насадки x 1 ■ Режущее полотно Tri-Arc™ x 1 ■ Привязной ремень x 1 ■ Руководство пользователя x 1 ■ Моторное масло x 1 ■ Комбинированный гаечный ключ x 1 ■ Гаечный ключ x 1 ■ Торцовый ключ (5 mm) x 1 ■ Торцовый ключ (4 mm) x 1 ■ Гайка крепления лезвия x 2172 Русский (Перевод из первоначальных инструкций)

Если любые части повреждены, или отсутствуют не использовать это изделие, пока части не заменены. Пренебрежение данным предупреждением может привести к тяжкому телесному повреждению.

Не пытайтесь изменять это изделие или создавать принадлежности, не рекомендуемые для использования с этим изделием. Любое такое изменение или модификация - неправильное употребление и могут кончаться опасным состоянием, ведущим к возможному серьезному персональному ущербу.

Не устанавливайте и не регулируйте оснастку подрезчика при работающем силовом агрегате. Невозможность остановить двигатель может привести к тяжким телесным повреждениям.

Перед началом работы с оборудованием проверьте, чтобы все ручки и крепления были закручены; во избежание телесного повреждения периодически проверяйте надежность затягивания. КРЕПЛЕНИЕ ПЕРЕДНЕЙ РУКОЯТКИ См. рис. 2.

1. Снимите четыре болта с передней рукояткой.

2. Расположите переднюю рукоятку на вал.

ПРИМЕЧАНИЕ: Печень выступает из передней ручки должен указывать на левой стороне обрезки.

3. Расположите кронштейн барьер под передней

рукояткой и закрепите его на месте, открутив болты через основание передней рукоятки в к кронштейну. КРЕПЛЕНИЕ ПЛЕЧЕВОГО РЕМНЯ См. рис. 3.

1. Соедините плечевой ремень и подвесное

устройство с помощью зажима.

2. Отрегулируйте плечевой ремень таким образом,

чтобы режущая головка находилась на расстоянии 10-30 см над поверхностью земли. ПРИМЕЧАНИЕ: Всегда пользуйтесь плечевым ремнем при работе с инструментом. ПРИМЕЧАНИЕ: Чтобы быстро снять ремень, резко потяните за петлю быстрого снятия. УСТАНОВКА ЗАЩИТНОГО КОЖУХА РЕЖУЩЕЙ

1. Установите защитный кожух режущей насадки

на скобу крепления и совместите отверстия для болтов на защитном кожухе с болтами на скобе

При использовании струнной головки для подрезания травы отражатель травы следует установить на защитное устройство режущего полотна. См. рис. 21. При использовании режущего полотна для подрезания кустов отражатель травы следует снять с устройства защиты режущего полотна См. рис. 20. УСТАНОВКА ТРИММЕРНОЙ ГОЛОВКИ REELEASY™ См. рис. 5.

1. Остановите двигатель.

2. Установите ключ-шестигранник в отверстие

верхней прокладки и в отверстие зубчатого редуктора. Для снятия гайки режущего полотна поверните ее по часовой стрелке.

3. Снимите гайку крепления лезвия, шайбу крепления

лезвия и контргайку с вала-шестерни.

4. Откройте триммерную головку ReelEasy™, нажав

на защелки по бокам. В головке натянута струна для подрезания, поэтому при нажатии на защелки держите руку над крышкой головки.

5. Снимите крышку струнной головки, ручку и бобину.

6. Установите переходник привода и корпус катушки

с леской на вал-шестерню. Установите ключ- шестигранник в отверстие верхней прокладки и в отверстие зубчатого редуктора. С помощью гаечного ключа поверните переходник привода против часовой стрелки, чтобы надежно его

7. Установите катушку и пружину. Убедитесь, что

символ "прямой вал" хорошо видно.

8. Установите на место ручку, вставив ее в центр

9. Закройте крышку триммерной головки, выравнивая

защелки с отверстиями на триммерной головке. Нажмите на крышку и триммерную головку одновременно, чтобы защелки зафиксировались.

10. Установите режущую леску. Для получения

дополнительной информации смотрите главу173 Русский (Перевод из первоначальных инструкций) "Замена лески" далее в настоящем руководстве.

Чтобы снизить риск тяжелой травмы, всегда останавливайте двигатель перед выполнением какой-либо регулировки, такой как замена режущей

ПРЕОБРАЗОВАНИЕ ТРИММЕРА В КУСТОРЕЗ Снятие триммерной головки ReelEasy™ См. рис. 6.

1. Остановите двигатель.

2. Откройте триммерную головку ReelEasy™, нажав

на защелки по бокам. В головке натянута струна для подрезания, поэтому при нажатии на защелки держите руку над крышкой головки.

3. Снимите крышку струнной головки, ручку и бобину.

4. Установите ключ-шестигранник в отверстие

верхней прокладки и в отверстие зубчатого редуктора. С помощью гаечного ключа поверните переходник привода по часовой стрелке, чтобы его

ПРИМЕЧАНИЕ: Храните снятые детали в одном месте для последующего использования.

При использовании режущего полотна для подрезания кустов отражатель травы следует снять с устройства защиты режущего полотна См. рис. 20. Установка полотна Tri-Arc ™ См. рис. 6.

Перед началом работы с оборудованием проверьте, чтобы все ручки и крепления были закручены. во избежание телесного повреждения периодически проверяйте надежность затягивания.

Обратите внимание, что гайка крепления лезвия - это контргайка с нейлоновым кольцом, которая подходит только для одноразового применения. Не используйте ее повторно. При установке / повторной установке используйте новую контргайку с нейлоновым кольцом. Невыполнение этого требования может привести к серьезной травме. Чтобы снизить риск получения травмы не снимайте предохранитель лезвия. Снимайте предохранитель лезвия только во время стрижки.

1. Разместите лезвие в центре верхней шайбы

и убедитесь, что лезвие плотно установлено. Установите вогнутую шайбу и убедитесь, что она плотно установлена на вал-шестерню. Установите шайбу лезвия с выступающим центром от лезвия.

2. Установите гайку режущего полотна.

3. Установите ключ-шестигранник в отверстие

верхней прокладки и в отверстие зубчатого редуктора. С помощью гаечного ключа закрутите гайку крепления лезвия против часовой стрелки (25 футофунтов). ТРАНСФОРМАЦИЯ ИЗ КУСТОРЕЗА (ЛЕЗВИЕ TRI- ARC™) В ТРИММЕР Снимая лезвие Tri-Arc™ См. рис. 7.

1. Остановите двигатель.

2. Установите ключ-шестигранник в отверстие

верхней прокладки и в отверстие зубчатого редуктора. Для снятия гайки режущего полотна поверните ее по часовой

3. Снимите гайку и шайбу крепления лезвия,

контргайку и лезвие и сохраните для последующего использования.

4. Установите выбрасыватель травы на защитный

кожух лезвия, установив две блокирующих петли в две прорези; закрутите винт. ПРИМЕЧАНИЕ: Храните снятые детали в одном месте для последующего использования. Установка триммерной головки ReelEasy™ См. рис. 7.

1. Установите переходник привода

и корпус катушки с леской на вал-шестерню. Установите ключ- шестигранник в отверстие верхней прокладки и в отверстие зубчатого редуктора. С помощью гаечного ключа поверните переходник привода против часовой стрелки, чтобы надежно его

2. Установите катушку и пружину. Убедитесь, что

символ "прямой вал" хорошо видно.

3. Установите на место ручку, вставив ее в центр

4. Закройте крышку триммерной головки, выравнивая

защелки с отверстиями на триммерной головке. Нажмите на крышку и триммерную головку одновременно, чтобы защелки зафиксировались.

5. Установите режущую леску. Для получения

дополнительной информации смотрите главу174 Русский (Перевод из первоначальных инструкций) "Замена лески" далее в настоящем руководстве.

При использовании триммерной головки ReelEasy™ на защитную крышку лезвия необходимо установить травоотбрасыватель. См. рис. 21. ЭКСПЛУАТАЦИЯ ТОПЛИВО И ЗАПРАВКА БАКА Безопасное обращение с топливом ■ Будьте всегда крайне осторожны с топливом. Она очень легко воспламеняется. ■ Заправляйте бак всегда на улице. Не дышите испарениями топлива. Не курить. ■ Избегайте контакта бензина или масла с кожей. ■ Особенно остерегайтесь попадания бензина или масла в глаза. Если бензин или масло попали в глаза, немедленно промойте их частой водой. Если раздражение после этого не прошло, немедленно обратитесь ко врачу. ■ Сразу же вытирайте пролитый бензин. ТОПЛИВНАЯ СМЕСЬ ■ Мотор инструмента - двухтактный, он работает на смеси бензина и масла для двухтактных двигателей. Смешивайте неэтилированный бензин с маслом для двухтактных двигателей в чистой стандартной канистре для бензина

■ Мотор работает на автомобильном неэтилированном бензине с октановым числом 91

■Не пользуйтесь топливной смесью, приготовленной на бензоколонках для мопедов и мотороллеров. ■ Пользуйтесь только синтетическим маслом для двухтактных двигателей. Не используйте автомобильную смазку или 2-циклическую наружную смазку ■ Добавьте в бензин 2.5%-ное синтетическое масло для 2-тактного двигателя. Пропорция 1:40.

смешивайте топливо перед каждой

■ Смешивайте топливо в небольших количествах: не более чем на месяц работы. Рекомендуется пользоваться синтетическим маслом для двухтактных двигателей, содержащим стабилизатор бензина. 1 l + 25 ml = 2 l + 50 ml = 3 l + 75 ml = 40:1 4 l + 100 ml = 5 l + 125 ml = ЗАПРАВКА БАКА ■Во избежание засорения топлива протрите бак вокруг крышки. ■ Медленно отвинтите крышку бака. ■ Осторожно залейте топливную смесь в бак. Старайтесь не проливать ее. ■ Прежде чем завинчивать крышку, проверьте состояние прокладки. ■ Наденьте крышку на горловину и крепко завинтите ее. Вытирайте разлившееся горючее. Отойдите на 9 м от места заправки топливом перед запуском

ПРИМЕЧАНИЕ: Во время и после первого использования мотор может дымить.

Всегда глушите двигатель перед заправкой. Никогда не доливайте топливо при работающем инструменте и горячем двигателе. После заправки бака отойдите не менее чем на 9 метров от места заправки, прежде чем запускать мотор. Не курить. ЗАПУСК И ОСТАНОВ См. рис. 13 - 17. Положение A заслонки дросселя Положение B заслонки дросселя

Никогда не запускайте и не используйте работающий двигатель в закрытом или плохо проветриваемом месте; вдыхание выхлопных газов может привести к летальному исходу. Чтобы завести холодный двигатель вручную: См. рис. 15.

1. Положите инструмент на землю.175

Русский (Перевод из первоначальных инструкций)

2. Нажмите кнопку подсоса примерно 10 раз.

3. Установите рычажок дросселя в положение A

4. Потяните за ручку стартера резким движением

вверх, пока двигатель не начнет запускаться. Не дергайте ручку стартера больше 4 раз.

5. Установите рычажок дросселя в положение B

6. Дергайте за ручку стартера, пока двигатель не

запустится. Не дергайте ручку стартера больше 6

ПРИМЕЧАНИЕ: Если двигатель не запускается, вернитесь к шагу 3 и повторите процедуру.

7. Перед работой дайте двигателю прогреться в

течение около 10 секунд. Чтобы завести теплый двигатель вручную: См. рис. 14.

1. Положите инструмент на землю.

2. Установите рычажок дросселя в положение B

3. Потяните за ручку стартера резким движением

вверх до запуска двигателя. Запуск двигателя с помощью электрического стартера (опционально):

Используйте только электрический стартер Ryobi OES18. Использование другого стартера может повредить двигатель и стать причиной тяжелой

Перед запуском двигателя инструмента с помощью электрического стартера внимательно изучите руководство пользователя электрического стартера OES18 во избежание неправильной его работы и причинения тяжелой травмы. Запуск холодного двигателя с помощью электрического стартера: См. рис. 15.

1. Установите наконечник стартера в вал стартера,

при этом пятигранный наконечник должен быть направлен наружу.

2. Нажмите на кнопку

вперед/назад слева, пока на кнопке не появится символ пятиугольника.

3. Положите инструмент на землю и проверьте, чтобы

режущие элементы не соприкасались ни с какими предметами.

4. Нажмите 10 раз кнопку подсоса.

ПРИМЕЧАНИЕ: После 7-го нажатия топливо появляется на кнопке подсоса. Если этого не происходит, продолжайте нажимать до появления

дросселя в положение A (заслонка закрыта).

6. Держите за ручку из вспененного материала левой

рукой, а правой введите вал стартера в отверстие вала стартера на двигателе. Проверьте сцепление вала стартера. ПРИМЕЧАНИЕ: Электрический стартер оснащен автоблокировкой. Не нажимайте и не удерживайте кнопку включения при вводе вала стартера в отверстие вала стартера на двигателе. Стартер не начнет вращаться, если нет соответствующего

7. Нажмите и удерживайте кнопку электрического

стартера до тех пор, пока двигатель не начнет запускаться. Не держите нажатой кнопку стартера более 4 секунд.

8. Установите рычажок дросселя в положение B

9. Нажмите и удерживайте кнопку электрического

стартера до тех пор, пока двигатель не запустится. ПРИМЕЧАНИЕ: Если двигатель не запускается, вернитесь к шагу 5 и повторите процедуру. Не повторяйте данную процедуру более одного раза. Если двигатель не запустится после одной попытки, смотрите способ устранения неисправности в разделах "Залитый двигатель" и "Неисправности и способы их устранения" настоящего руководства.

10. Перед работой дайте двигателю прогреться в

около 10 секунд. Запуск теплого двигателя с помощью электрического стартера: См. рис. 16.

1. Установите наконечник стартера в вал стартера,

при этом пятигранный наконечник должен быть направлен наружу.

2. Нажмите на кнопку вперед/назад слева, пока на

кнопке не появится символ пятиугольника.

3. Положите инструмент на землю и проверьте, чтобы

режущие элементы не соприкасались ни с какими предметами.

4. Установите рычажок дросселя в положение B

5. Держите за ручку из вспененного материала левой

рукой, а правой введите вал стартера в отверстие вала стартера на двигателе. Проверьте сцепление вала стартера.

6. Нажмите и удерживайте кнопку электрического176

Русский (Перевод из первоначальных инструкций) стартера до тех пор, пока двигатель не запустится. ПРИМЕЧАНИЕ: Если двигатель не запускается, вернитесь к шагу 5 и повторите процедуру. Не повторяйте данную процедуру более одного раза. Если двигатель не запустится после одной попытки, смотрите способ устранения неисправности в разделах "Залитый двигатель" и "Неисправности и способы их устранения" настоящего руководства.

См. рис. 17. Переведите переключатель в положение "O" (ВЫКЛ.). ЭКСПЛУАТАЦИЯ ТРИММЕРА См. рис. 9. ■ Возьмите устройство правой рукой за рукоятку с курком, а левой рукой – за левую рукоятку. При работе крепко держите инструмент обеими руками. ■ Устройство следует держать в удобном положении, чтобы рычажок дросселя был на уровне бедра. ■ Всегда работайте на полной

Длительное подрезание на неполной мощности приводит к разбрызгиванию масла из глушителя. ■ Подрезайте высокую траву сверху вниз, чтобы она не наматывалась на кожух вала и струнную головку, так как это может привести к поломке вследствие перегрева. ■ Если трава запутывается вокруг катушки с леской, остановите двигатель и удалите траву. Надевайте перчатки, прежде чем удалять обрезки травы. СОВЕТЫ ПО ПОДРЕЗАНИЮ См. рис. 10. ■Не прикладывайте силу при скашивании травы. Двигайте инструмент из стороны в сторону. В конце каждой линии продвигайтесь немного вперед. ■ Держите инструмент, наклонив его в сторону участка подрезания. ■Не используйте инструмент в опасных условиях эксплуатации. ■ Подрезание выполняйте кончиком струны;

прилагайте излишних усилий, направляя струнную головку в нескошенную траву. ■ При соприкосновении струны с забором из проволочной сетки и оградой из штакетника происходит дополнительный износ струны и даже ее повреждение. Соприкосновение струны с каменными и кирпичными стенами, бордюрными камнями и лесоматериалами может привести к ее быстрому износу. ■ Обходите деревья и кустарники. При соприкосновении струны с корой деревьев, деревянными рейками, наружной обшивкой и столбами ограды они могут быть легко повреждены

УДЛИНЕНИЕ СТРУНЫ Ширина лески контролируется постукиванием по катушке с леской на траве при двигателе, работающем на полном ходу. ■ Работайте с инструментом на полной мощности. ■ Для удлинения струны стукните струнной головкой о землю. При каждом ударе головки струна удлиняется. Не держите ручку на земле. ■ Леска будет удлиняться до тех пор, пока не будет обрезана ножом, расположенном на защитном кожухе лезвия. РАБОТА С КУСТОРЕЗОМ См. рис. 11 - 12. ■ Для снижения риска отскока: Не прикладывайте силу при скашивании. Двигайте инструмент вправо и влево равномерными движениями

каждой линии продвигайтесь немного вперед. ■ Возьмите устройство правой рукой за рукоятку с курком, а левой рукой – за левую рукоятку. При работе крепко держите инструмент обеими руками. ■ Устройство следует держать в удобном положении, чтобы рычажок дросселя был на уровне бедра. ■ Крепко держите инструмент, опирайтесь на обе ноги. Стойте так, чтобы не потерять равновесие в случае отскока режущего полотна. ■ Установите ремешок для подвески в удобное

Соблюдайте предельную осторожность при использовании режущего лезвия с данным устройством. Отскок режущего лезвия может произойти при его соприкосновении с каким-либо не поддающимся обрезанию предметом. Такое соприкосновение может привести к внезапной остановке вращения лезвия и отбрасыванию инструмента от этого препятствия. Отдача может оказаться достаточно сильной и привести к потере контроля над устройством. Отскок режущего лезвия может произойти неожиданно, если лезвие наталкивается на препятствие, останавливается или заедает. Подобная ситуация может возникнуть при работе там, где трудно рассмотреть подрезаемый материал. Для облегчения подрезания и обеспечения безопасности подрезайте растения справа налево. В случае неожиданного соприкосновения с каким-либо предметом или со стволом дерева это может свести к минимуму отдачу.177 Русский (Перевод из первоначальных инструкций) РЕЖУЩЕЕ ПОЛОТНО TRI-ARC™ Режущее полотно Tri-Arc™ используется только для подрезания мягких сорняков и вьющихся растений. Если режущее полотно затупилось, его можно перевернуть и использовать другую его сторону, тем самым продлив его срок службы. Не затачивайте режущее полотно Tri-Arc™. ТЕХНИКА КОШЕНИЯ

Режущие лезвия очень острые и могут стать причиной телесного повреждения даже в неподвижном состоянии. Соблюдайте предельную осторожность при использовании режущего лезвия с данным устройством. Чтобы работать в полной безопасности прочтите и усвойте настоящее руководство по эксплуатации и поймите смысл всех условных обозначений на инструменте. ■ Управление инструментом всегда осуществляйте двумя руками. При работе крепко держите инструмент обеими руками. ■ Крепко держите инструмент, опирайтесь на обе ноги. Стойте так, чтобы не потерять равновесие в случае отскока режущего полотна. ■ Проверьте и очистите рабочую зону от скрытых предметов (осколков стекла, камней, бетона, ограждения, проволоки, древесных отходов, металла и т.п.) ■Не пользуйтесь работающим инструментом вблизи тротуаров, заборов, опор, зданий и других неподвижных объектов. ■Не пользуйтесь инструментом после соприкосновения с твердым объектом, пока не проверите состояние режущего полотна. Не пользуйтесь неисправным инструментом. ■ Для облегчения подрезания и обеспечения безопасности подрезайте растения справа налево. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Используйте только оригинальные запчасти, аксессуары и насадки от производителя. Невыполнение данного указания может привести к неудовлетворительной работе инструмента, телесному повреждению и аннулированию

■ Режущая насадка не должна вращаться на холостых оборотах. Если данное указание не выполняется, может потребоваться регулировка муфты или срочный ремонт инструмента квалифицированным специалистом. ■Вы можете также выполнить другие виды регулировки и ремонтные работы, описанные в данном руководстве. Другие виды ремонта должны выполняться специалистом уполномоченной сервисного центра. ■ Вследствие ненадлежащего технического обслуживания может происходить чрезмерное образование нагара, что ведет к снижению производительности, и вытекание из глушителя черного маслянистого отстоя. ЗАМЕНА СТРУНЫ См. рис. 8. ■ Переведите переключатель в положение "O"

■ Используйте моноволоконную струну диаметром 2,4 мм. ■ Отрежьте от струны кусок длиной около 6 м. ■ Вращайте ручку на головке, пока струна на ручке не выровняется со стрелками на верхней стороне

■ Вставьте один конец струны в отверстие, расположенное с боковой стороны головки струны и протащите струну через отверстие на другую

Протягивайте струну через головку струны, пока средняя часть струны не окажется внутри головки струны, а длина внешних частей струны не окажется равной по обе стороны

■ Поворачивая рукоятку на головке струны против часовой стрелки, накрутите струну. ■ Накручивайте струну до тех пор, пока выступающая из головки часть не составит приблизительно 20

ЗАЩИТНОЕ УСТРОЙСТВО РЕЖУЩЕГО ПОЛОТНА См. рис. 18. Если инструмент не используется, всегда устанавливайте на режущее лезвие защитное устройство. На краях защитного устройства режущего лезвия имеются защелки для его закрепления на месте. При обращении с режущим лезвием пользуйтесь перчатками и соблюдайте осторожность. ПРИМЕЧАНИЕ: Перед использованием инструмента всегда снимайте защитное устройство. Если его

снять, защитное устройство может быть отброшено, когда лезвие начнет вращаться.178 Русский (Перевод из первоначальных инструкций) ОЧИСТКА ВЫХЛОПНОГО ОТВЕРСТИЯ И

В зависимости от используемого топлива, типа, количества масла и условий работы, в выхлопном отверстии и в глушителе может скопиться окалина. Если отмечается снижение мощности двигателя устройства, для восстановления нормальной работы может потребоваться удаление такого нагара, что следует поручить квалифицированному специалисту. ЧИСТКА ВОЗДУШНОГО ФИЛЬТРА См. рис. 19. ■ Переведите переключатель в положение "O"

■ Снимите ручку воздушного фильтра и крышку воздушного фильтра. ■ Снимите воздушный фильтр и промойте его в теплой мыльной воде. ■ Промойте и полностью просушите воздушный

■ Замените воздушный фильтр. ПРИМЕЧАНИЕ: В случае повреждения сразу же замените его. ■ Установите крышку воздушного фильтра. ■ Закрутите ручку воздушного фильтра

ПРИМЕЧАНИЕ: Фильтр необходимо менять ежегодно для обеспечения оптимальных характеристик. ПРОВЕРКА КРЫШКИ ТОПЛИВНОГО БАКА

Протекающая крышка топливного бака пожароопасна и должна быть заменена исправной немедленно. В крышке топливного бака имеется несменяемый фильтр и обратный клапан. Засоренный топливный фильтр может стать причиной плохой работы двигателя. Если работа двигателя улучшается при ослаблении крышки топливного бака, возможна неисправность обратного клапана или засор фильтра. При необходимости замените крышку топливного

СВЕЧА ЗАЖИГАНИЯ В двигателе используются свечи зажигания L8RTF/ NHSP LD или L8RTF/BOSCH с зазором между электродами 0,63 мм. Используйте точные замены. ПРЕДОСТЕРЕЖЕНИЕ Следите за тем, чтобы свеча была ввернута правильно. Перекос при завинчивании может серьезно повредить двигатель.179 Русский (Перевод из первоначальных инструкций) Транспортировка: Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке. При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки.

Необходимо хранить в сухом месте. Необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать резкого перепада

Хранение без упаковки не допускается. Срок службы изделия: Срок службы изделия составляет 5 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной

Дата изготовления (код даты) отштампован на поверхности корпуса изделия.

W17 Y2015, где Y2015 - год изготовления W17 – неделя изготовления Определить месяц изготовления можно согласно приведенной ниже таблице, на примере 2015 года. Обратите внимание! Количество недель в месяце различается от года в год. Месяц Январь Февраль Март Апрель Май Июнь Июль Август Сентябрь Октябрь Ноябрь Декабрь Год

Русский (Перевод из первоначальных инструкций) ПОИСК НЕИСПРАВНОСТЕЙ Проблема Возможные причины Решение Двигатель не запускается.

Свеча зажигания может быть повреждена, извлеките ее и проверьте на наличие грязи и трещин. Замените новой свечой зажигания. Нет бензина. Сожмите сжимной насос, пока он полностью не наполнится топливом. Если сжимной насос не напол- няется, значит система подачи топлива в рабочем ре- жиме блокирована. Обратитесь в сервисную службу. Если сжимной насос наполняется, значит двигатель может быть залит, переходите к следующему пункту. Мотор "захлебнулся". Извлеките свечу зажигания, переверните триммер отверстием от свечи зажигания вниз. Убедитесь, что дроссельный рычаг находится в открытом положении и дерните пусковой тросик 10-14 раз. Это освободит мотор от лишнего топлива. Прочистите свечу и установите ее на место. Выжав до конца дроссельный регулятор, дерните пусковой тросик три раза при дроссельном рычаге в открытом положении. Если двигатель не запускается, передвиньте дроссельный рычаг в закрытое положение и следуйте стандартным инструкциям, данным в разделе “ПУСК И ОСТАНОВКА”. Если и после этого мотор не завелся, повторите все эти операции с новой свечой. Сейчас пусковой шнур труднее тянуть, чем когда он был новым. Обратитесь в сервисную службу. Фиксаторы ручки не затянуты. Инструмент оснащен встроенным микро-выключателем, отключающим двигатель, если ручка затянута не полностью и стрелки выравнивания не выровнены. Стрелки выравнивания должны быть выровнены. Надежно затяните ручку Мотор заводится но не разгоняется.

отрегулировать карбюратор. Обратитесь в сервисную службу. Мотор не разгоняется до Полной скорости, и из него идет много дыма. Проверьте качество топливной

Используйте новую смесь с правильной пропорцией масла для двухтактных двигателей. Воздушный фильтр засорился. Обратитесь к Чистке Воздушного фильтра, секция Обслуживание этого руководства. Необходимо отрегулировать карбюратор. Обратитесь в сервисную

Мотор заводится и разгоняется, но не держит режим малых

Необходимо отрегулировать карбюратор. Обратитесь в сервисную службу. Лезвие продолжает вращаться на холостом ходу. Необходимо отрегулировать карбюратор. Обратитесь в сервисную службу. Трава намоталась вокруг головки триммера и вспомогательного вала. Резка высокую траву на уровне

Срезайте высокую траву сверху вниз.

с инструментом при неполностью открытой заслонке

Работайте с инструментом при полностью открытой заслонке дросселя.181 Русский (Перевод из первоначальных инструкций) Смазочное масло капает из

Работа с инструментом при неполностью открытой заслонке

Работайте с инструментом при полностью открытой заслонке дросселя. Проверьте качество топливной

Используйте новую смесь с правильной пропорцией масла для двухтактных двигателей. Воздушный фильтр засорился. Обратитесь к Чистке Воздушного фильтра, секция Обслуживание этого руководства. Необходимо отрегулировать карбюратор.

21. Трансмисионна глава

24. Корпус на глава с влакно

29. Капак на глава с влакно

45. Вал на пусковата глава

Помимо законных прав, возникающих при покупке, данное изделие покрывается гарантией в соответствии с приведенными ниже пунктами.

1. Гарантийный период для покупателя составляет 24 месяца с даты

покупки изделия. Дата покупки должна быть подтверждена полностью заполненным гарантийным талоном и чеком о покупке. Данное изделие предназначено только для частного использования покупателем. Поэтому гарантия не распространяется на использование в профессиональных или коммерческих целях.

2. Предусмотрена возможность продления для части изделий линейки

садовых инструментов (AC/DC) гарантийного периода с помощью регистрации на сайте www.ryobitools.eu. Право инструмента на продление гарантийного периода четко указано в магазинах и / или на упаковке / и содержится в сопутствующей инструменту документации. Конечный пользователь должен зарегистрировать свой приобретенный инструмент в течение 30 дней с даты покупки. Конечный пользователь может зарегистрировать свой инструмент на продление гарантии в стране своего проживания, если она указана в форме онлайн-регистрации. Кроме того, конечный пользователь должен дать свое согласие на хранение данных, которые необходимо ввести в онлайн-форму и принять правила и условия. Подтверждение регистрации, которое вы получите по электронной почте, заполненный гарантийный талон и оригинальный чек, в котором указана дата покупки, будут служить доказательством продленной гарантии.

3. Гарантия покрывает в течение гарантийного периода все дефекты

качества или материала изделия на дату покупки. Гарантия ограничена ремонтом и / или заменой и не включает никакие другие обязательства, включая, но не ограничиваясь случайными или косвенными убытками. Гарантия становится недействительной, если изделие использовалось не по назначению, вопреки инструкциям, данным в Руководстве пользователя или было неправильно подключено. Настоящая гарантия не распространяется на: – любые повреждения изделия в результате неправильного технического обслуживания или недостаточного ухода за иснтрументом – любые изделия, подвергшиеся изменениям и модификации – любые изделия, оригинальные идентификационные отметки которого (торговая марка, серийный номер) были повреждены, изменены или удалены – любые повреждения, вызванные несоблюдением инструкций Руководства пользователя – любые изделия, не сертифицированные маркировкой "CE" для продажи в Европейском союзе – любые изделия, подвергшиеся попыткам ремонта неквалифицированным работником или без предварительного утверждения компанией Techtronic Industries. – любые изделия, подключенные к неправильному источнику питания (сила тока, напряжение, частота) – любые изделия, в которых использовались несоответствующие топливные смеси (топливо, масло, процент масла) – любые повреждения, вызванные внешними воздействиями (химические, физические, удары) или посторонними веществами – естественный износ запасных деталей – несоответствующее использование, перегрузка инструмента – использование неутвержденных аксессуаров и неоригинальных запасных деталей – любые регулярные регулировки, техническое обслуживание или чистка карбюраторов – компоненты (детали и аксессуары), подверженные естественному износу, включая, но не ограничиваясь фиксаторы шпули приводные ремни, сцепные муфты, лезвия триммеров и газонокосилок, плечевые ремни, кабельный дроссельный регулятор, угольные щетки, кабели питания, зубья, войлочные шайбы, фиксирующие шпильки, вентиляторы воздуходувки, трубки воздуходувки и пылесоса, мешок для сбора мусора и ремни, пильные шины, пильные цепи, шланги, соединительные детали, распылительные насадки, колеса, распылительные переходники, внутренние катушки и шпули, режущую леску, свечи зажигания, воздушные и топливные фильтры, мульчирующие лезвия и др.

4. Для проведения технического обслуживания изделие следует

направлять в авторизованные сервисные центры RYOBI, указанные для каждой страны в приведенном ниже списке адресов станций сервисного обслуживания. В некоторых странах местные дилеры RYOBI отправляют изделия в сервисные организации RYOBI. При отправке изделия в сервисный центр RYOBI, изделие должно быть безопасно упаковано и не содержать никаких опасных веществ, таких как бензин, должен быть подписан адрес отправителя и сопровождаться кратким описанием неисправности.

5. Ремонт / замена проводится в рамках настоящей гарантии бесплатно.

Он не продлевает гарантию и не начинает новый гарантийный период. Замененные детали и инструменты становятся нашей собственностью. В некоторых странах отправитель должен оплачивать стоимость отправки. Ваши законные права, возникшие при покупке инструмента, остаются неизменными

6. Данная гарантия действительна в Европейском Сообществе,

Швейцарии, Исландии, Норвегии, Лихтенштейне, Турции и России. Вне указанных территорий обращайтесь к своему авторизованному дилеру RYOBI, чтобы узнать, применяются ли условия каких-либо других гарантий. УПОЛНОМОЧЕННЫЙ СЕРВИСНЫЙ ЦЕНТР Чтобы найти ближайший уполномоченный сервисный центр, обратитесь к веб-сайту http://ru.ryobitools.eu/header/service-and-support/service-agents.CS

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ EC Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Настоящим мы заявляем, что данный продукт Триммер/Кусторез Марка: Ryobi Номер модели: RBC47SEO Диапазон заводских номеров: 46202001000001 - 46202001999999 соответствует требованиям следующих Директив ЕС и согласованных

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC в последней редакции 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010 Измеренный уровень звуковой мощности: 109.48 dB(A) Гарантируемый уровень звуковой мощности: 112 dB(A) Способ оценки соответствия, приложение V к директиве 2000/14/EC с изменениями 2005/88/EC. Floyd Jeffrey Nesom (BSME) Старший технический директор Winnenden, Oct. 13, 2016 Лицо, ответственное за подготовку технической документации: Alexander Krug, Managing Director Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, GermanyPL
