РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BeYou V2 Teutonia

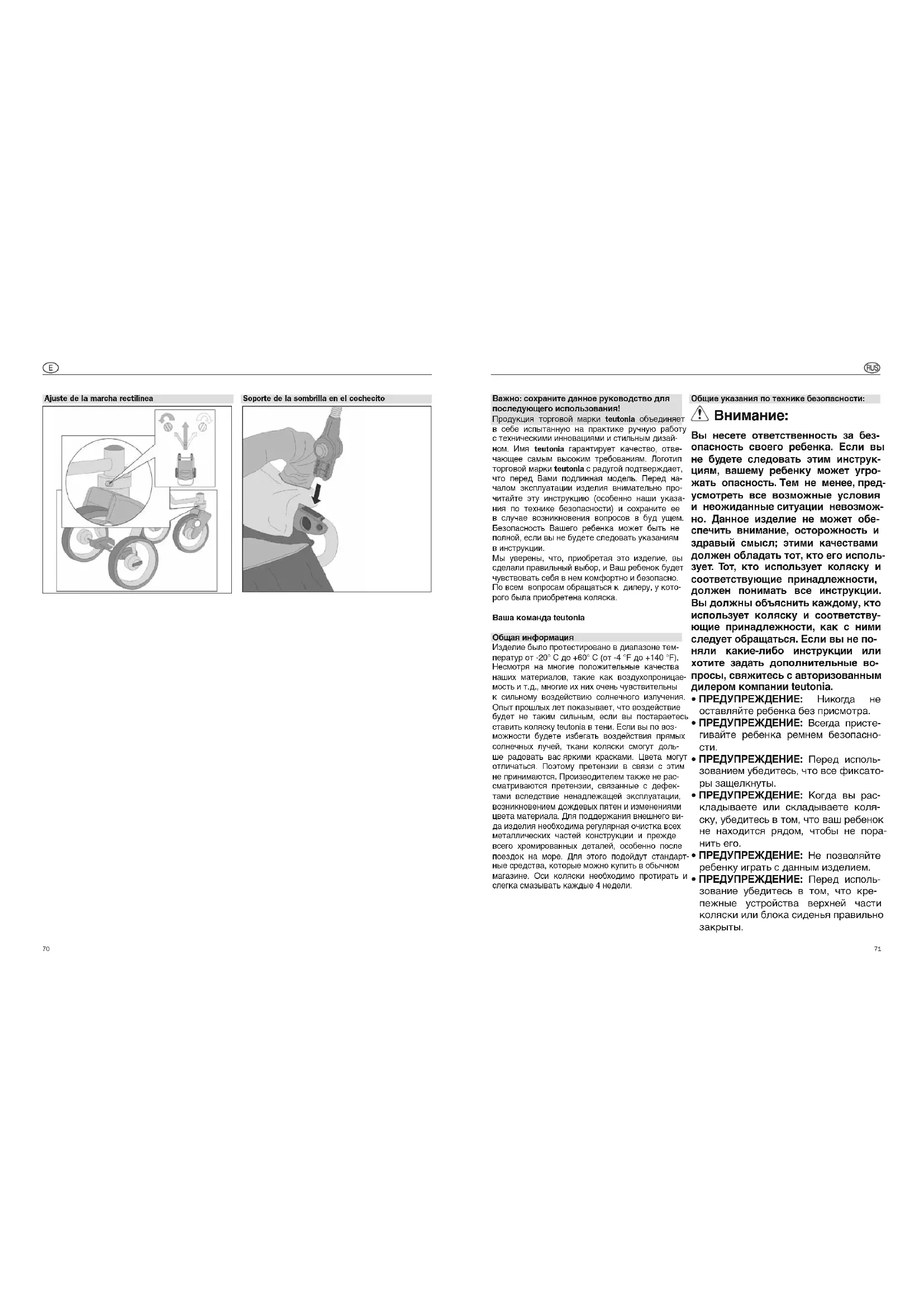

Важно: сохраните данное руководство для последующего использования! Продукция торговой марки teutonia объединяет в себе испытанную на практике ручную работу с техническими инновациями и стильным дизай- ном. Имя teutonia гарантирует качество, отве- чающее самым высоким требованиям. Логотип торговой марки teutonia с радугой подтверждает, что перед Вами подлинная модель. Перед на- чалом эксплуатации изделия внимательно про- читайте эту инструкцию (особенно наши указа- ния по технике безопасности) и сохраните ее в случае возникновения вопросов в буд ущем. Безопасность Вашего ребенка может быть не полной, если вы не будете следовать указаниям в инструкции. Мы уверены, что, приобретая это изделие, вы сделали правильный выбор, и Ваш ребенок будет чувствовать себя в нем комфортно и безопасно. По всем вопросам обращаться к дилеру, у кото- рого была приобретена коляска. Ваша команда teutonia Общая информация Изделие было протестировано в диапазоне тем- ператур от -20° C до +60° C (от -4 °F до +140 °F). Несмотря на многие положительные качества наших материалов, такие как воздухопроницае- мость и т.д., многие их них очень чувствительны к сильному воздействию солнечного излучения. Опыт прошлых лет показывает, что воздействие будет не таким сильным, если вы постараетесь ставить коляску teutonia в тени. Если вы по воз- можности будете избегать воздействия прямых солнечных лучей, ткани коляски смогут доль- ше радовать вас яркими красками. Цвета могут отличаться. Поэтому претензии в связи с этим не принимаются. Производителем также не рас- сматриваются претензии, связанные с дефек- тами вследствие ненадлежащей эксплуатации, возникновением дождевых пятен и изменениями цвета материала. Для поддержания внешнего ви- да изделия необходима регулярная очистка всех металлических частей конструкции и прежде всего хромированных деталей, особенно после поездок на море. Для этого подойдут стандарт- ные средства, которые можно купить в обычном магазине. Оси коляски необходимо протирать и слегка смазывать каждые 4 недели. Общие указания по технике безопасности:

Вы несете ответственность за без- опасность своего ребенка. Если вы не будете следовать этим инструк- циям, вашему ребенку может угро- жать опасность. Тем не менее, пред- усмотреть все возможные условия и неожиданные ситуации невозмож- но. Данное изделие не может обе- спечить внимание, осторожность и здравый смысл; этими качествами должен обладать тот, кто его исполь- зует. Тот, кто использует коляску и соответствующие принадлежности, должен понимать все инструкции. Вы должны объяснить каждому, кто использует коляску и соответству- ющие принадлежности, как с ними следует обращаться. Если вы не по- няли какие-либо инструкции или хотите задать дополнительные во- просы, свяжитесь с авторизованным дилером компании teutonia.

• ПРЕДУПРЕЖДЕНИЕ: Никогда не оставляйте ребенка без присмотра.

• ПРЕДУПРЕЖДЕНИЕ: Всегда присте- гивайте ребенка ремнем безопасно-

• ПРЕДУПРЕЖДЕНИЕ: Перед исполь- зованием убедитесь, что все фиксато- ры защелкнуты.

• ПРЕДУПРЕЖДЕНИЕ: Когда вы рас- кладываете или складываете коля- ску, убедитесь в том, что ваш ребенок не находится рядом, чтобы не пора-

• ПРЕДУПРЕЖДЕНИЕ: Не позволяйте ребенку играть с данным изделием.

• ПРЕДУПРЕЖДЕНИЕ: Перед исполь- зование убедитесь в том, что кре- пежные устройства верхней части коляски или блока сиденья правильно

Soporte de la sombrilla en el cochecitoAjuste de la marcha rectilínea• ПРЕДУПРЕЖДЕНИЕ: Данное изделие не предназначено для использования при беге или катании на скейтборде.

• ПРЕДУПРЕЖДЕНИЕ: Любая нагрузка на ручку и/или спинку и/или на сторо- ны коляски/люльки снижает устойчи- вость изделия. Общие указания по технике безопасности:

• teutonia не гарантирует безопасность изделия в случае использования ак- сессуаров или запчастей, не изготов- ленных или не одобренных teutonia. В случае использования подобных ак- сессуаров или запчастей гарантия не- медленно аннулируется.

• Эта детская коляска предназначена только для одного ребенка.

• Запрещается использовать блок сиде- нья или короб в автомобиле.

• Сиденье прогулочной коляски рассчи- тано на ребенка весом до 15 кг

• Короба и детские или спортивные коляски предназначены только для транспортировки; их ни в коем случае нельзя использовать вместо кровати или колыбели.

• Коляску следует хранить в недосяга- емом для детей месте; не позволяйте детям играть в коляске или с коля-

• Ни в коем случае не оставляйте коля- ску, не поставив ее на тормоз. Убеди- тесь, что тормоз правильно сработал.

• Когда вы кладете ребенка в коляску или вынимаете его, коляска обяза- тельно должна быть поставлена на

• Запрещается оставлять коляску на

• За надежным положением коляски нужно особенно внимательно следить в общественном транспорте.

• При подъеме или спуске с лестницы коляску следует катить по ступенькам медленно и осторожно.

• Никогда не кладите на тент какие-ли- бо предметы.

• Максимально допустимая нагрузка на сетку для покупок составляет 5 кг. Тя- желые предметы следует класть толь- ко в корзину для покупок.

• Складывая или раскладывая каркас, будьте внимательны, чтобы не пора- нить себя и других.

• При переносе коляски через препят- ствия (например, лестницы) следите за тем, чтобы фиксаторы не откры-

• Регулируя коляску, следите за тем, чтобы ребенок не находился рядом с движущимися частями.

• Недопустимая высокая нагрузка, неправильное складывание или ис- пользование ненадлежащих принад- лежностей может привести к повреж- дению или разрушению коляски.

• Подставка для ног не предназначена для перевозки грузов или второго ре-

• Перед первым использованием коля- ски удалите наклейки и бирки, на ко- торых НЕТ указаний по технике без-

• Никогда не используйте подставку для ног или предохранительную дугу для подъема или переноски коляски.

• Для детей в возрасте до 6 месяцев мы рекомендуем устанавливать спинку только в нижнее положение.

Внимание: В некоторых случаях шины могут оставить следы на полу. В колеса могут попасть инородные предметы (например, небольшие камешки). Во избежание повреждения полового покрытия их необходимо удалять. Высокая температура, в особенности прямой контакт с нагретыми поверхностями (на- пример, летом в машине) может привести к де- формации камер. Связанные с этим претензии или исковые требо- вания к рассмотрению не принимаются. Чистка текстильных деталей Для того чтобы избавиться от небольших пятен, аккуратно протрите место загрязнения тряпоч- кой, смоченной водой. Не трите слишком сильно (особенно это касается темных тканей). Обычно все съемные детали из ткани можно стирать в машинке, используя щадящее моющее средство при температуре 30°C/85°F (бережная стирка). Обязательно ознакомьтесь с информацией на яр- лычках отдельных текстильных деталей.

В дождливую погоду рекомендуется заранее установить закрепить на всей поверхности коля- ски специальный дождевик. Внимание: Дождевик – не игрушка! Никогда не оставляйте ребенка без присмотра. Для наилуч- шей вентиляции рекомендуется накидывать до- ждевик только на время дождя. Снятие капюшона Перед мытьем необходимо убрать обе дуги тента из капюшона. (См. рисунок) Ослабьте винт с помощью отвертки и удалите кнопку. Теперь выньте дугу тента из сочленения и из капюшона. После мытья произведите монтаж в обратной последовательности. Обратите внимание на то, чтобы дуга тента вошла в выточенные направляющие. Передняя и задняя дуга не должны быть поменяны местами. Как разложить шасси Разомкните специальный замок 4 и тяните за ручку 5 вверх, пока не услышите небольшой щел- чок, который обозначает, что конструкция за- фиксирована в нужном положении 6. ВНИМАНИЕ: Перед использованием убедитесь, что сработали все фиксаторы. Как сложить шасси – Переведите ручку 5 в указанное на рисунке

– Сдвиньте предохранитель 8 складывающего механизма по направлению стрелки и сложите

– Потяните ручку 5 вниз, пока не поймете, что сработал фиксирующий замок 4. Монтаж и демонтаж колес Задние колеса: Чтобы снять заднее колесо: – Нажмите на фиксатор (7) и снимите колесо с

72 73Чтобы установить колесо, наденьте его обратно

Потяните колесо, чтобы убедиться, что оно проч- но закреплено! Передние колеса: Чтобы снять колесо, нажмите на фиксатор (10) и вытащите рулевую ось. Чтобы установить колесо, поместите ось обратно

Потяните колесо, чтобы убедиться, что оно проч- но закреплено! Монтаж колес Чехол сиденья Чехол полностью снимается с сиденья для стир- ки или очистки. Чтобы снять чехол, нажмите на штифты сиденья. Внимание! Надевая чехол, протяните конец 5-точечного ремня безопасности через со- впадающие отверстия, не перекручивая ремень. Поворотное колесо Поворотное колесо Поворотное колесо свободно заблокировано Для большего удобства мы рекомендуем вам не ставить поворотное колесо на блокировку при

Регулируемая по высоте складная ручка Нажмите регулировоч- ные кнопки с обеих сто- рон и, удерживая их на- жатыми, отрегулируйте

Изменение положения ручки Потяните и удерживайте фиксаторы, располо- женные по обеим сторонам ручки 15 в направле- нии стрелки. Теперь ручку можно перевести в одно из двух положений. ВНИМАНИЕ: Опасность травмы! При регулиров- ке ручки убедитесь, что ничто (особенно ребе- нок!) не может попасть в движущийся механизм. Задействование стояночного тормоза Задействование стояночного тормоза Передвинуть тормозной рычаг (12) в направлении стрелки до фиксации, появится красное кольцо (11). Стояночный тормоз задействован. Растормаживание Нажать деблокирующую кнопку (13) и вернуть тормозной рычаг (12) в положение, показанное на рисунке. Стояночный тормоз расторможен. Дополнительные инструкции к тормозу Если вы заметите изменения в работе тормоза, сначала попробуйте ослабить стопорную гайку, чтобы иметь возможность отрегулировать натяж- ной винт (или открутить его). После регулировки снова затяните гайку. Установка и снятие сиденья спортивной коляски или короба (верхней части)

Установите верхнюю часть (сиденье спортивной коляски или короб) на раму детской коляски так, чтобы боковая дуга 1 верхней части с каждой стороны рамы вошла в зацепления в предусмо- тренные пазы 2 и при этом сдвиньте верхнюю часть до упора. Тогда фиксирующие устройства закроются автоматически. (Должен прозвучать „щелчок“ фиксирующих устройств Примечание: Перед использованием проверить, чтобы сиденье спортивной коляски или короб был правильно введен в зацепление. Верхняя часть находится в безопасном состо- янии, если в расцепляющем рычаге больше не видно красного поля. Для снятия верхней части сначала отожмите предохранительный рычаг (3) вверх, затем нажмите расцепляющий ры- чаг (4) вниз так, чтобы рычаг зафиксировался. (Появится красное поле.) Затем потяните верх- нюю часть из пазов и снимите ее. Как использовать капюшон Вставьте направляющие детали капюшона в со- ответствующие пазы, предусмотренные на под- локотниках или по бокам колыбельки. Внимание: Обязательно защелкните кнопки, пу- щенные по заднему краю тента, на обратной стороне спинки, поскольку тент также служит защитой от падения. Если вам необходимо снять капюшон, расстег- ните кнопки на спинке, нажмите фиксирующие кнопки на направляющих и высвободите их из па- зов. Для наилучшей вентиляции можно открыть молнию, предусмотренную на крыше. Регулировка Потянуть фиксатор спинки вверх, чтобы от- регулировать наклон (4 положения “сидя” и “лёжа” + два дополни- тельных положения по-

Регулировка подставки для ног Нажать фиксатор подставки для ног и удерживать в этом положении, подставку можно установить в одном из 3 разных

Использование 5-точечных ремней безопас-

Вы можете устанавливать плечевые ремни безо- пасности на 3-х уровнях. Всегда используйте положение, ближайшее к уровню плеча вашего ребенка. Чтобы расстегнуть ремень безопасности, нажми- те центральную кнопку на пряжке. Чтобы отрегулировать плечевой/поясной ремень безопасности, потяните свободные концы ремня.

Настройка прямого движенияОсобенности отдельных моделей Модели с замедляющим тормозным механизмом: для срабатывания за- медляющего тормоза на- жать рукоятку тормоза на ручке коляски. Регу- лирование тормозного действия производится с помощью установочно- го винта на тормозном рычаге коляски. Примечание: тормоз предназначен для плавного замедления хода и не может использоваться для блокировки колес. Внимание: в случае заказа сменных задних ко- лес следует отдельно указать на наличие замед- ляющего тормоза, т.к. для него требуется особый тормозной диск. При использовании неправильного тормозного диска будет нарушена работа стояночного тор-

Техобслуживание – Тормозные колодки могут изнашиваться в про- цессе использования, поэтому тормозная систе- ма требует обслуживания. Настройку тормоза можно проводить на тормозной рукоятке, от- пустив стопорную гайку и выкрутив регулиро- вочный болт. – Если левый и правый тормоз работают по- разному, переверните коляску на мягкой земле и отрегулируйте болт под тормозной колодкой возле колес – Болт регулируется при помощи рожкового клю- ча на 8 мм. Выкручивание болта усиливает тормозной эффект. Регулировку следует про- водить таким образом, что тормозной эффект был одинаковым на обоих колесах. Регулировка ремней Защитная дуга Вставьте направляющие защитной дуги в специ- альные пазы на подлокотниках. Убедитесь, что дуга надежно закреплена с обеих сторон. Дабы снять этот элемент, нажмите специальные кноп- ки на направляющих. Чтобы облегчить процесс посадки и высадки ребенка из коляски, высвобо- дите всего один конец защитной дуги и откиньте ее в сторону. Информация о шинах Нам бы хотелось поделиться с вами некоторой информацией о пневматических шинах производ- ства нашей фирмы:

1. Наиболее комфортные условия для поездки

создаются, если давление накачки шин состав- ляет 1,5 – 2 Бар (22 – 29 кг/см2). При более низком давлении конструкция будет подвергаться более быстрому износу камер. Внимание: Всегда проверяйте максимально до- пустимые значения давления, указанные на ши- нах, поскольку из-за небольшого объема камер их слишком просто перекачать. Чрезмерное давление в камере может привести к несчастным случаям или травмам.

2. При необходимости установки заплаты или

починки камеры, используйте стандартный ве- лосипедный набор для ремонта или специальный спрей (например такой, какой используется для починки горных велосипедов, мопедов и т.д.).

2years 3years Parkingbrake yes yes yes yes124 125 ДОПОЛНИТЕЛЬНАЯ ГАРАНТИЯ «БЕЗ ЗАБОТ»ДОПОЛНИТЕЛЬНАЯ ГАРАНТИЯ «БЕЗ ЗАБОТ» Дополнительная коммерческая гарантия при покупке новых колясок и аксессуаров teutonia

1. В соответствии с действующим законодательством все покупатели, приобретающие новые коляски

и аксессуары teutonia (в дальнейшем именуемые «продукция»), имеют право на получение гарантии, предусмотренной действующим законодательством.

2. Кроме того, группа компаний Newell Rubbermaid Group (в дальнейшем именуемая «teutonia») рада

предложить своим клиентам дополнительную коммерческую гарантию «Без забот» сроком на 3 года. Teu- tonia гарантирует, что приобретенная продукция не имеет дефектов с точки зрения качества материала и изготовления. Данная гарантия распространяется на всю продукцию, приобретенную на территории Европейской экономической зоны (ЕЭЗ), Швейцарии и России.

3. Подробная информация о дефектах, покрываемых и не покрываемых коммерческой гарантией,

представлена в таблице в разделе 11.

4. Срок действия полной коммерческой гарантии начинается одновременно с гарантией, предусмотренной

действующим законодательством, т.е. с момента доставки продукции торговым представителем. Дата начала гарантийного срока указывается торговым агентом в бланке гарантийного талона; а также датой начала гарантийного срока считается дата, указанная в квитанции/чеке об оплате. После доставки покупатель должен сразу же проверить продукцию по комплектности и на наличие дефектов, и в случае их обнаружения без промедления сообщить об этом торговому представителю.

5. Чтобы воспользоваться коммерческой гарантией, необходимо предоставить подтверждение

осуществления покупки с указанием даты приобретения: заполненный и подписанный гарантийный талон и чек/квитанцию об оплате. Гарантия teutonia не распространяется на продукцию, которая была приобретена, как бывшая в употреблении или у неофициального дилера/торгового представителя.

6. В случае обнаружения какого-либо дефекта, покрываемого настоящей дополнительной коммерческой

гарантией (см. раздел 11), teutonia принимает решение об устранении такого дефекта в Отделе послепродажного обслуживания teutonia, в официальном Сервисном центре или у официального дилера (ремонте), либо доставке покупателю новой продукции (замене); при этом проведение ремонта исключается в любом случае, когда это может повлечь за собой необоснованные расходы для teu- tonia или ее официального дилера. В случае устранения дефектов teutonia по своему собственному усмотрению принимает решение о том, подлежит ли неисправный элемент ремонту или замене. Teutonia сохраняет за собой право прекращать производство конкретной модели, запасных частей, цветового исполнения, использования конкретного материала или аксессуаров. В подобном случае при замене teu- tonia должна предоставить покупателю продукцию, запасную часть, цветовое исполнение или материал, как минимум, эквивалентного качества.

7. В отношении прав, описанных в разделе 6, действуют положения ниже:

а. Любые претензии в отношении продукции по настоящей коммерческой гарантии предъявляются только тому торговому представителю, у которого была приобретена продукция на территории Европейской экономической зоны (ЕЭЗ), Швейцарии и России. Если продукция поставляется на территорию иную, чем ЕЭЗ, Швейцария или Россия, претензии по коммерческой гарантии не принимаются (в подобном случае на продукцию распространяется местная гарантия, предусмотренная действующим законодательством). б. Замененные детали переходят в собственность teutonia и ее местных филиалов. в. На детали, устанавливаемые или подвергающиеся покраске или ремонту в результате устранения дефектов, гарантийные условия продолжают распространяться до окончания первоначального гарантийного срока. Данное условие действует также в отношении продукции, подлежащей замене. Устранение дефектов или замена не являются основанием для продления гарантийного срока. г. Если продукция признается непригодной для использования ввиду дефекта, покрываемого настоящей коммерческой гарантией (см. раздел 11), покупатель должен незамедлительно обратиться к своему официальному дилеру teutonia. После чего дилер должен сообщить покупателю, будет ли продукция отремонтирована в магазине, либо передана в сервисный центр, либо направлена в teutonia для прохождения обслуживания. д. Дальнейшие претензии не покрываются настоящей коммерческой гарантией. В частности, компенсация, например, предоставление коляски во временное пользование на период ремонта или компенсация

е. Если в целях удовлетворения претензии по коммерческой гарантии teutonia должна предоставить новую продукцию, то teutonia вправе потребовать возврата неисправной продукции от покупателя. Возврат неисправной продукции и доставка новой продукции осуществляется исключительно через торгового представителя, у которого была первоначально оформлена покупка.

8. Если ремонт, заявленный в соответствии с разделом 6 выше, не имел успеха, в особенности, если не

был устранен дефект, либо дальнейший ремонт был признан нецелесообразным для teutonia или ее официального дилера, покупатель лишь может потребовать от teutonia доставки продукции (такой же или аналогичной стоимости), не содержащей дефектов. В данном случаи применяется требование, содержащееся в разделе 7 «е».

9. Условия настоящей коммерческой гарантии не распространяются, если дефект возник в результате

– продукция использовалась с нарушением правил эксплуатации, либо подвергалась чрезмерной нагрузке в нарушение требований, предусмотренных Руководством по эксплуатации (например, в случае несоблюдения требования о максимально разрешенном весе), или – продукция подвергалась ремонту или ненадлежащему обслуживанию держателем гарантии или третьим лицом, не являющимся официальным дилером teutonia, или – были установлены детали, не одобренные производителем, либо продукция подверглась какой-либо модификации без согласия teutonia, или – использовались неоригинальные аксессуары teutonia, или – покупатель не соблюдал правила по эксплуатации, уходу и содержанию продукции (см. Руководство по эксплуатации). – после воздействия на продукцию непреодолимой силы (землетрясение, удары молнии, пожар, наводнение, наезд транспорта и т.д.), а так же химически активной среды и красителей, колюще- режущих средств, различных загрязнителей, или – продукция подверглась некорректной транспортировке, в том числе АВИА, или – при утере продукции покупателем, в том числе комплектующих узлов и аксессуаров

10. Настоящая коммерческая гарантия не распространяется на случаи естественного износа, включая

аналогичные дефекты (например: ржавчина, царапины, коррозия), возникающие под воздействием внешних факторов (например, повреждения, града, наледи, снега, затопления, повышенной влажности), либо в результате ненадлежащего ухода или содержания. См. также раздел 11.

11. В таблицах ниже приведено подробное описание дефектов, на которые распространяется дополнительная

коммерческая гарантия «Без забот». Продукция в таблицах делится на товары длительного пользования (жесткие товары – рама, колеса, парковочный тормоз, и т.п.) и товары краткосрочного пользования или аксессуары (мягкие товары – молнии, пуговицы, ремни и т.п.). Применяются условия разделов 9 и 10:

12. Настоящая коммерческая гарантия не ограничивает законных прав в случае конкретных претензий

по гарантии в адрес торгового представителя продукции, а также возможных претензий по гарантии, предусмотренной действующим законодательством, по качеству продукции в адрес производителя. Дополнительнаягарантия«Беззабот» Дополнительнаякоммерческаягарантияприпокупке новыхколясокиаксессуаровteutonia

Действительнос:июль2013года.Стр.3из3 Гарантияteutoniaнатоварыдолговременногопользования(жесткиетовары) Наименование Неисправность Причина/Пояснение 1год Нефункционирует Иные,чемрегулировка

Нефункционирует Толькорегулировка Царапиныиржавчина Непокрываетслучаиизноса Отслаиваетсяпорошковоепокрытие Нескладыва ется Ра зломсварногошва

Прокручиваетсянаручке нет Нефункционируетилинеисправен Иные,чемрегулировкаилиизноспрокладок да Нефункционируетилинеисправен Толькорегулировка даНефункционируетилинеисправен Износпрокладок даФиксаторкреплениясиденья(прогулочныйблок)НефункционируетПоврежденыдетали да Шарниры(кромеколес) Нефункционируютилинеисправны да Изношенпротектор Износ Качание нетИзношенпротектор Износ Прокол Износ нетПоврежден

Повреждениепенома териа ла Износ нет Неправильнаясборка нет Гарантияteutoniaнатоварыкраткосрочногопользования(мягкиетовары) Наименование Неисправность Причина/Пояснение 1год Молнии Сломаныилинефункционируют да Разрывпошвам да Застежкинакнопках Сломаны,отсутствуютилинеисправны да ПодвоздействиемУФ‐лучей(полноевыцветание)

Послестирки нетПорывыитрещины даРемни да Прессование/расслоение нет Аксессуары См.элементымягкихтоваров даПарковочный(стояночный)тормозда дада данет нетнет нет 2года 3года да даРама(шасси)нет нет Ручнойтормозда дада да

да данет нетНакладканаручку

КолесаEVA(пластиковые, литые)нет нетнет нетда дада даНадувныекоёсанет нетнет нетнет нет Бампербе зопасностида данет нетнет нет 2года 3года

Выцветаниецветанет нетнет нетнет нетнет нетнет нетда данет нетнет нет

12. Настоящаякоммерческаягарантиянеограничиваетзаконныхправвслучаеконкретныхпретензийпо
