РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FORTIFLEX 9100 SERIES DREMEL

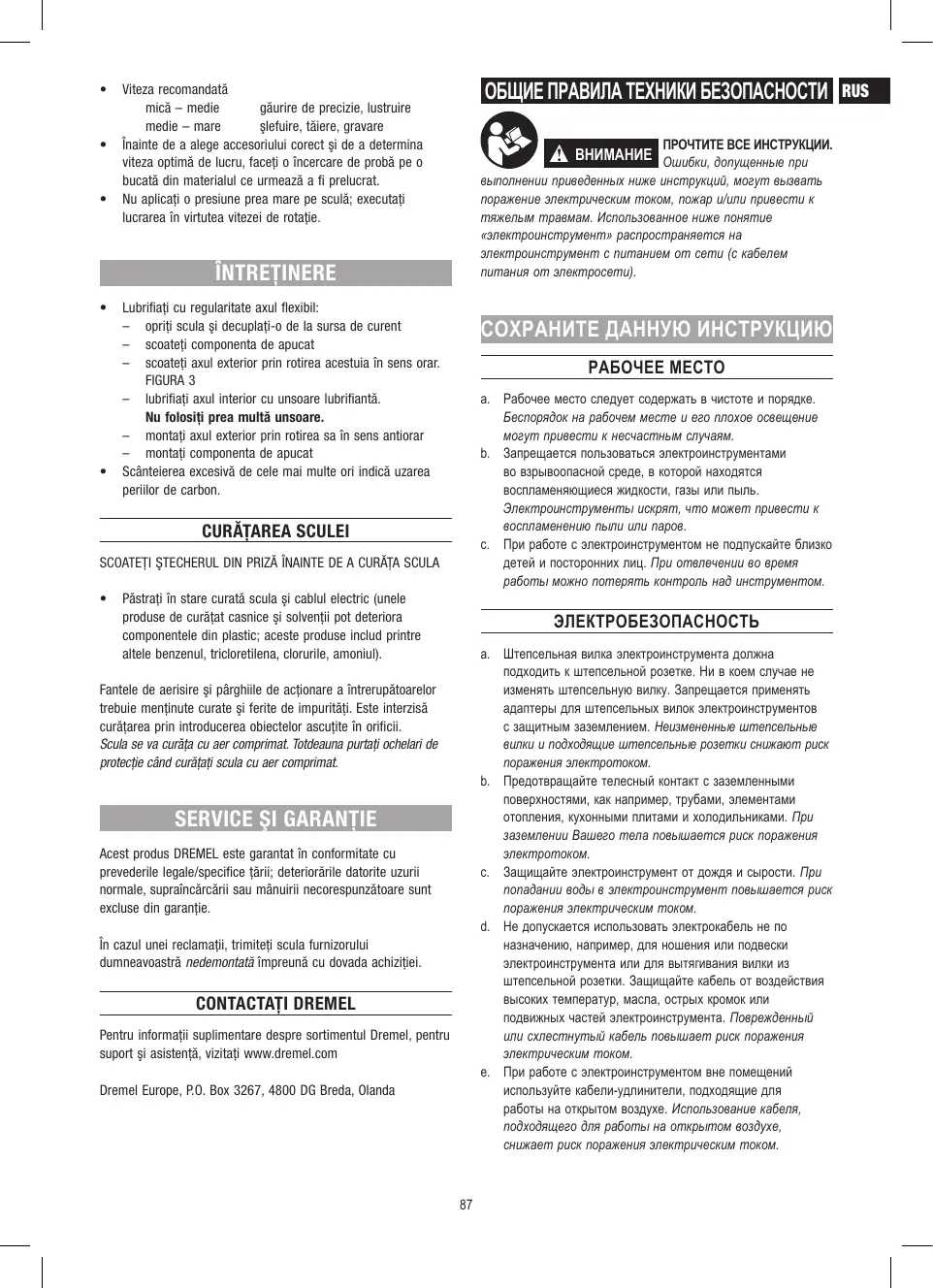

RUS Одлинник руководства по эксплуатации 87

• Nu aplicaţi o presiune prea mare pe sculă; executaţi lucrarea în virtutea vitezei de rotaţie. ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ. Ошибки, допущенные при выполнении приведенных ниже инструкций, могут вызвать поражение электрическим током, пожар и/или привести к тяжелым травмам. Использованное ниже понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (с кабелем питания от электросети).

Lubrifiaţi cu regularitate axul flexibil: – opriţi scula şi decuplaţi-o de la sursa de curent – scoateţi componenta de apucat – scoateţi axul exterior prin rotirea acestuia în sens orar. FIGURA 3 – lubrifiaţi axul interior cu unsoare lubrifiantă. Nu folosiţi prea multă unsoare. – montaţi axul exterior prin rotirea sa în sens antiorar – montaţi componenta de apucat Scânteierea excesivă de cele mai multe ori indică uzarea periilor de carbon. СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ РАБОЧЕЕ МЕСТО a. Рабочее место следует содержать в чистоте и порядке. Беспорядок на рабочем месте и его плохое освещение могут привести к несчастным случаям. b. Запрещается пользоваться электроинстру­ментами во взрывоопасной среде, в которой находятся воспламеняющиеся жидкости, газы или пыль. Электроинструменты искрят, что может привести к воспламенению пыли или паров. c. При работе с электроинструментом не подпускайте близко детей и посторонних лиц. При отвлечении во время работы можно потерять контроль над инструментом.

Păstraţi în stare curată scula şi cablul electric (unele produse de curăţat casnice şi solvenţii pot deteriora componentele din plastic; aceste produse includ printre altele benzenul, tricloretilena, clorurile, amoniul). ЭЛЕКТРОБЕЗОПАСНОСТЬ a. Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не изменять штепсельную вилку. Запрещается применять адаптеры для штепсельных вилок электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком. b. Предотвращайте телесный контакт с заземленными поверхностями, как например, трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком. c. Защищайте электроинструмент от дождя и сырости. При попадании воды в электроинструмент повышается риск поражения электрическим током. d. Не допускается использовать электрокабель не по назначению, например, для ношения или подвески электроинструмента или для вытягивания вилки из штепсельной розетки. Защищайте кабель от воздействия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Поврежденный или схлестнутый кабель повышает риск поражения электрическим током. e. При работе с электроинструментом вне помещений используйте кабели-удлинители, подходящие для работы на открытом воздухе. Использование кабеля, подходящего для работы на открытом воздухе, снижает риск поражения электрическим током. Fantele de aerisire şi pârghiile de acţionare a întrerupătoarelor trebuie menţinute curate şi ferite de impurităţi. Este interzisă curăţarea prin introducerea obiectelor ascuţite în orificii. Scula se va curăţa cu aer comprimat. Totdeauna purtaţi ochelari de protecţie când curăţaţi scula cu aer comprimat.

Если невозможно избежать применения электроинструмента в сыром помещении, то устанавливайте устройство защиты от утечки в землю. Использование устройства защиты от утечки в землю снижает риск электрического поражения.

Перед регулировкой или заменой принадлежностей отсоединить вилку от источника питания и/или аккумуляторный блок от инструмента. При несоблюдении этих условий может произойти случайное включение инструмента. k. Перед установкой инструмента собрать рабочую площадку надлежащим образом. Важна правильная сборка, чтобы избежать риска поломки. l. Перед применением надежно закрепить инструмент на рабочей поверхности. Если инструмент будет перемещаться по рабочей поверхности, можно потерять контроль над ним. m. Разместить рабочую площадку на твердой, плоской и ровной поверхности. При движении или колебаниях рабочей площадки невозможно непрерывно надежно контролировать инструмент или заготовку. БЕЗОПАСНОСТЬ ЛЮДЕЙ a. Будьте внимательными, следите за тем, что Вы делаете и продуманно начинайте работу с электроинструментом. Не работайте с электроинструментом в усталом состоянии или, если Вы находитесь под влиянием наркотиков, спиртных напитков или лекарств. Одно мгновение невнимательности при работе с электроинструментом может привести к серьезным травмам. Используйте средства индивидуальной защиты. Всегда надевайте защитные очки. Средства индивидуальной защиты, как то противопылевые респираторы, нескользящая защитная обувь, защитный шлем или средства защиты органов слуха, в зависимости от работы и применяемого электроинструмента, снижают риск получения травм. c. Предотвращайте непроизвольное включение электроинструмента. Перед тем как вставить вилку в штепсельную розетку убедитесь, что электроинструмент находится в выключенном состоянии. Если Вы при транспорте электроинструмента держите палец на выключателе или включенный электроинструмент подключаете к сети питания, то это может привести к несчастному случаю. d. Убирайте инструмент для настройки и гаечные ключи до включения электроинструмента. Инструмент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. e. Не переоценивайте свои силы. Всегда занимайте устойчивое положение и держите равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожиданных ситуациях. f. Надевайте подходящую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и перчатки на расстоянии от двигающихся частей. Широкая одежда, длинные волосы или украшения могут быть затянуты вращающимися частями электроинструмента. g. При наличии возможности установки пылеотсасывающих и пылесборных устройств проверяйте их присоединение и правильное использование. Использование этих устройств снижает опасность воздействия пыли. h. Не обрабатывайте материалы с содержанием асбеста (асбест считается канцерогеном).

i. Примите меры защиты, если во время работы

возможно возникновение вредной для здоровья, горючей или взрывоопасной пыли (некоторые виды пыли считаются канцерогенными); пользуйтесь противопылевым респиратором и применяйте отсос пыли/ стружки при наличии возможности присоединения. ЭКСПЛУАТАЦИЯ ЭЛЕКТРОИНСТРУМЕНТА И УХОД ЗА НИМ a. Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазоне мощности. b. Не работайте с электроинструментом с неисправным выключателем. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован. c. До начала наладки электроинструмента, замены принадлежностей или прекращения работы отключайте штепсельную вилку от розетки сети Эта мера предосторожности предотвращает случайное включение электроинструмента. d. Храните неиспользуемые электроинструменты недоступно для детей. Не разрешайте пользоваться электроинструментом лицам, которые незнакомы с ним или не читали настоящих инструкций. Электроинструменты опасны в руках неопытных лиц. e. Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход подвижных частей электроинструмента, отсутствие поломок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные части должны быть отремонтированы до использования электроинструмента. Неудовлетворительное обслуживание электрои­ нструментов является причиной большого числа несчастных случаев. f. Держите режущий инструмент заточенным и чистым. Правильно ухоженные режущие инструменты с острыми режущими кромками реже заклиниваются и их легче g. Применяйте электроинструмент, принадлежности, рабочий инструмент и т. д. в соответствии с настоящими инструкциями и так, как это предписано для специального типа инструмента. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к возникновению опасных ситуаций.

g. Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, применяйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от абразивных частиц и частиц материала. Глаза должны быть защищены от летающих в воздухе посторонних тел, которые возникают при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать возникающую при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха. h. Следите за тем, чтобы все лица находились на безопасном расстоянии к Вашему рабочему участку. Каждое лицо в пределах рабочего участка должно иметь средства индивидуальной защиты. Осколки детали или разорванных рабочих инструментов могут отлететь в сторону и стать причиной травм также и за пределами непосредственного рабочего участка.

i. Держите электроинструмент только за изолированные

поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может попасть на скрытую электропроводку или на собственный шнур подключения питания. Контакт с токоведущим проводом ставит под напряжение также металлические части электроинструмента и ведет к поражению электрическим током. j. Держите шнур подключения питания в стороне от вращающегося рабочего инструмента. Если Вы потеряете контроль над инструментом, то шнур подключения питания может быть перерезан или захвачен вращающейся частью и Ваша кисть или рука может попасть под вращающийся рабочий инструмент. k. Никогда не выпускайте электроинструмент из рук, пока рабочий инструмент полностью не остановится. Вращающийся рабочий инструмент может зацепиться за опорную поверхность и Вы можете потерять контроль над электроинструментом. l. Выключайте электроинструмент при транспортировании. Ваша одежда может быть случайно захвачена вращающимся рабочим инструментом и последний может нанести Вам травму. m. Регулярно очищайте вентиляционные прорези Вашего электроинструмента. Вентилятор двигателя затягивает пыль в корпус и большое скопление металлической пыли может привести к электрической n. Не пользуйтесь электроинструментом вблизи горючих материалов. Искры могут воспламенить эти o. Не применяйте рабочие инструменты, требующие применение жидких охлаждающих средств. Применение воды или других жидких охлаждающих средств может привести к поражению электротоком.

a. Ремонт Вашего электроинструмента поручайте только квалифицированному персоналу и только с применением оригинальных запасных частей. Этим обеспечивается сохранность безопасности электроинструмента. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДИЯ ВСЕX РАБОТ a. Настоящий электроинструмент предназначен для применения в качестве шлифовальной машины, шлифовальной машины с наждачной бумагой, проволочной щетки и отрезной машины. Учитывайте все предупреждающие указания, инструкции, иллюстрации и данные, которые Вы получите с электроинструментом. При несоблюдении нижеследующих указаний возможно поражения электротоком, возникновение пожара и/или получение серьезных травм. b. Не применяйте принадлежности, которые не предусмотрены изготовителем специально для настоящего электроинструмента и не рекомендуются им. Только возможность крепления принадлежностей в Вашем электроинструменте не гарантирует еще его надежного применения. c. Допустимое число оборотов рабочего инструмента должно быть не менее указанного на электроинструменте максимального числа оборотов. Принадлежности, вращающиеся с большей, чем допустимо скоростью, могут разорваться. d. Наружный диаметр и толщина рабочего инструмента должны соответствовать размерам Вашего электроинструмента. Неправильно соразмеренные рабочие инструменты не могут быть в достаточной степени защищены или контролироваться. e. Шлифовальные круги, фланцы, шлифовальные тарелки или другие принадлежности должны точно сидеть на шпинделе Вашего электроинструмента. Рабочие инструменты, не точно сидящие на шпинделе электроинструмента, вращаются с биением, сильно вибрируют и могут привести к потере контроля. f. Не применяйте поврежденные рабочие инструменты. Проверяйте каждый раз перед использованием рабочие инструменты, как то, шлифовальные круги на сколы и трещины, шлифовальные тарелки на трещины, риски или сильный износ, проволочные щетки на незакрепленные или поломанные проволоки. После падения электроинструмента или рабочего инструмента проверяйте последний на повреждения и при надобности установите неповрежденный рабочей инструмент. После контроля и закрепления рабочего инструмента, займите сами, и все находящиеся вблизи лица, положение за пределами плоскости вращения рабочего инструмента и включите электроинструмент на одну минуту на максимальное число оборотов. Поврежденные рабочие инструменты разрываются, в большинстве случаев, за это время контроля.

b. Абразивные инструменты допускается применять только для рекомендуемых работ. Например: Никогда не шлифуйте боковой поверхностью отрезного диска. Отрезные диски предназначены для съема материала кромкой. Боковые силы на этот абразивный инструмент могут сломать его. c. Всегда применяйте неповрежденные фланцевые гайки с правильными размерами и формой для выбранного Вами шлифовального круга. Правильные фланцы являются опорой для шлифовального круга и уменьшают опасность его поломки. Фланцы для отрезных дисков могут отличаться от фланцев для шлифовальных кругов. d. Не применяйте изношенные шлифовальные круги больших электроинструментов. Шлифовальные круги для больших электроинструментов изготовлены не для высоких скоростейвращения маленьких электроинструментов и их может разорвать. ОБРАТНЫЙ УДАР И СООТВЕТСТВУЮЩИЕ ПРЕДУПРЕЖДАЮЩИЕ УКАЗАНИЯ Обратный удар это внезапная реакция в результате заедания или блокирования вращающегося рабочего инструмента, как то, шлифовального круга, шлифовальной тарелки, проволочной щетки и т. д. Заедание или блокирование ведет к резкому останову рабочего инструмента. При этом неконтролируемый электроинструмент приходит в движение в направлении, противоположном направлению вращения рабочего инструмента в месте блокирования. Например, если шлифовальный круг заест или заблокирует в детали, то кромка шлифовального круга, которая погружается в деталь, может врезаться в деталь, круг будет заторможен и в результате выскакивает из детали или возникает обратный удар. При этом шлифовальный круг движется на оператора или от него, в зависимости от направления вращения круга на месте блокирования. При этом шлифовальный круг может разломаться. Обратный удар является следствием неправильного использования электроинструмента или ошибки оператора. Его можно предотвратить подходящими мерами предосторожности, описанными ниже. a. Крепко держите электроинструмент и займите Вашим телом и руками положение, в котором Вы можете противодействовать обратным силам. При наличии, всегда применяйте дополнительную рукоятку, чтобы как можно лучше противодействовать обратным силам или реакционным моментам при наборе оборотов. Оператор может подходящими мерами предосторожности противодействовать обратным и реакционным силам. b. Ваша рука никогда не должна быть вблизи вращающегося рабочего инструмента. При обратном ударе рабочий инструмент может пойти по Вашей руке. c. Держитесь в стороне от участка, в котором при обратном ударе будет двигаться электроинструмент. Обратный удар ведет электроинструмент в противоположном направлении к движению шлифовального круга в месте блокирования. d. Особенно осторожно работайте на углах, острых кромках и т. д. Предотвращайте отскок рабочего инструмента от детали и его заклинивание. Вращающийся рабочий инструмент склонен на углах, острых кромках и при отскоке к заклиниванию. Это вызывает потерю контроля или обратный удар. e. Не применяйте цепные пилы или зубчатые пильные полотна. Такие рабочие инструменты часто становятся причиной обратного удара или потери контроля над электроинструментом. ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ПРЕДУПРЕЖДАЮЩИЕ УКАЗАНИЯ a. Предотвращайте блокирование отрезного диска и завышенное усилие прижатия. Не выполняйте слишком глубокие резы. Перегрузка отрезного диска повышает нагрузку и склонность к перекашиванию или блокированию диска и этим возможность обратного удара или поломки абразивного инструмента. b. Будьте осторожны перед и за вращающимся отрезным диском. Если Вы ведете отрезной диск в детали от себя, то в случае обратного удара электроинструмент может с вращающимся диском отскочить прямо на Вас. c. При заклинивании отрезного диска или при перерыве в работе выключайте электроинструмент и дайте диску спокойно остановится. Никогда не пытайтесь вынуть еще вращающийся отрезной диск из реза, так как это может привести к обратному удару. Установите и устраните причину заклинивания. d. Не включайте повторно электроинструмент, пока абразивный инструмент находится в детали. Дайте отрезному диску развить полное число оборотов, перед тем как Вы осторожно продолжите резание. В противном случае диск может заесть, выскочить из детали или вызвать обратный удар. e. Плиты или большие детали должны надежно лежать на опоре для снижения опасности обратного удара при заклинивании отрезного диска. Большие детали могут прогибаться под собственным весом. Деталь должна лежать на опорах с обеих сторон, как вблизи реза, так и по краям. f. Будьте особенно осторожны при выполнении резов с погружением в стены или на других непросматриваемых участках. Погружающийся отрезной диск может при резании газопровода или водопровода, электрических проводов или других объектов привести к обратному удару. СПЕЦИАЛЬНЫЕ ПРЕДУПРЕЖДАЮЩИЕ УКАЗАНИЯ ПО ШЛИФОВАНИЮ И a. Применяйте допущенные исключительно для Вашего электроинструмента абразивные инструменты и предусмотренные для них защитные колпаки. Абразивные инструменты, не предусмотренные для этого электроинструмента, не могут быть достаточно экранированы и не безопасны. СПЕЦИАЛЬНЫЕ ПРЕДУПРЕЖДАЮЩИЕ УКАЗАНИЯ ДЛЯ ШЛИФОВАНИЯ НАЖДАЧНОЙ БУМАГОЙ a. Не применяйте шлифовальные листы с завышенными размерами, а следуйте данным изготовителя по

размерам шлифовальных листов. Шлифовальные листы, выступающие за край шлифовальной тарелки, могут стать причиной травм и блокирования, рваться или привести к обратному удару. РИСУНОК 1 A = кабель питания B = ножная педаль C = подвесной двигатель D = выключатель E = подвесной кронштейн F = гибкий вал G = рукоятка H = настенное крепление I = металлический крюк J = ключ Аллана K = ключ СПЕЦИАЛЬНЫЕ ПРЕДУПРЕЖДАЮЩИЕ УКАЗАНИЯ ДЛЯ ПОЛИРОВАНИЯ a. Убирайте незакрепленные части колпака полировального тампона, особенно тесемки крепления. Спрячьте или укоротите тесемки крепления. Висящие, вращающиеся тесемки крепления могут захватить Ваши пальцы или намотаться на деталь. ОСОБЫЕ ПРЕДУПРЕЖДАЮЩИЕ УКАЗАНИЯ ДЛЯ РАБОТ С ПРОВОЛОЧНЫМИ ЩЕТКАМИ ОБЩИЕ УКАЗАНИЯ a. Учитывайте, что проволочные щетки теряют проволоки также и при нормальной работе. Не перегружайте проволоки чрезмерным усилием прижатия. Отлетающие куски проволоки могут легко проникнуть через тонкую одежду и/или кожу. b. Если для работы рекомендуется использовать защитный колпак, то исключайте возможность соприкосновения проволочной щетки с колпаком. Тарельчатые и чашечные щетки могут увеличить свой диаметр под действием усилия прижатия и центрифугальных сил.

1. Прикрепить внутренний вал к шпинделю двигателя.

2. Прикрепить внешний вал к двигателю, вращая его против

часовой стрелки. РИСУНОК 3

3. Прикрепить рукоятку к другому концу вала. РИСУНОК 4

4. Прикрепить металлический крюк к стене в том месте, где

5. Подсоединить двигатель к ножной педали. Подсоединить

ножную педаль к выходу. РИСУНОК 5 Не подсоединять двигатель к выходу напрямую.

6. Повесить двигатель на крюк.

ОКРУЖАЮЩАЯ СРЕДА ЗАМЕНА ПРИНАДЛЕЖНОСТЕЙ

1. Проверить, находится ли выключатель в положении «0».

2. Использовать ключ для закрепления принадлежностей в

патроне и их снятия. РИСУНОК 6

Отслужившие свой срок электроинструменты, принадлежности и упаковки следует сдавать на экологически чистую рециркуляцию отходов. НАЧАЛО РАБОТЫ ТОЛЬКО ДЛЯ СТРАН-ЧЛЕНОВ ЕС ЭКСПЛУАТАЦИЯ Не выбрасывайте электроинструменты в коммунальный мусорll! Согласно Европейской Директиве 2002/96/ЕЭС о старых электрических и электронных инструментах и приборах, а также о претворении этой директивы в национальное право, отслужившие свой срок электроинстру­ менты должны отдельно собираться и сдаваться на экологически чистую утилизацию.

Включить/выключить инструмент нажатием на кнопку D (РИСУНОК 1) положения «I/0».

2. Контроль скорости ногой

Управлять скоростью вращения плавно ногой, нажимая сильнее или слабее. РИСУНОК 7 КАК ДЕРЖАТЬ И УПРАВЛЯТЬ ИНСТРУМЕНТОМ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания . . . . . . . . . . . . Расчетная входная мощность . . . . . Расчетная частота вращения . . . . . Размер патрона . . . . . . . . . . . . . . . .

230-240 В, 50-60 Гц 300 Вт 20,000 об/мин

Начертить зажатие для точной работы (гравировка). РИСУНОК 8 Зажать вручную для грубой работы (заточка). РИСУНОК 9 Не сгибать вал слишком сильно. РИСУНОК 10 СОВЕТ ПО ПРИМЕНЕНИЮ

Инструмены предназначены для обработки древесины и камней, драгоценных камней, а также для выполнения ремесленных работ

EST При использовании соответствующих принадлежностей данный инструмент можно применять для заточки, шлифовки, резки, гравировки, полировки и сверления.

• Рекомендуемая скорость низкая – средняя точное сверление, полировка средняя – высокая шлифовка, резка, гравировка
• Сначала сделать пробу на обрезках, чтобы выбрать нужную принадлежность и определить оптимальную рабочую скорость.
• Не давить слишком сильно на инструмент; важна скорость, а не сила. КОНТАКТЫ С DREMEL Дополнительная информация об ассортименте продукции Dremel, поддержка пользователей и горячая линия находятся на сайте www.dremel.com Dremel Europe, P.O. Box 3267, 4800 DG Breda, the Netherlands ÜLDISED OHUTUSJUHISED Lugege läbi kõik juhised. Järgnevate ohutusnõuete eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/ või rasked vigastused. Allpool kasutatud mõiste “elektriline tööriist” käib võrgutoitega (toitejuhtmega) elektriliste tööriistade kohta. ! ETTEVAATUST ТЕХОБСЛУЖИВАНИЕ

Необходимо регулярно смазывать гибкий вал: – выключить инструмент и вынуть вилку из источника – снять рукоятку – снять внешний вал, поворачивая его по часовой стрелке. РИСУНОК 3 – смазать внутренний вал консистентной смазкой. Не использовать слишком много смазки. – установить внешний вал, поворачивая его против часовой стрелки – установить рукоятку Чрезмерное искрообразование означает износ графитовых
