Тип продукта	3D-принтер
Бренд	Dremel
Модель	Digilab 3D45
Технология печати	Плавленое осаждение нити (FDM)
Рабочий объем (Д x Ш x В)	255 x 155 x 170 мм
Толщина слоя	100 микрон (0,10 мм)
Диаметр нити	1,75 мм
Максимальная температура экструдера	280 °C
Максимальная температура платформы	100 °C
Подогреваемая платформа	Да, с закаленным стеклом
Выравнивание платформы	Автоматическое с датчиком
Подключение	Wi-Fi, Ethernet, USB (флешка), USB для компьютера
Экран	Цветной сенсорный IPS 4,5 дюйма
Внутренняя память	8 ГБ
Встроенная камера	Да, для удаленного наблюдения
Питание	100-240 В, 47-60 Гц, 0,85-2,3 А
Вес (без катушки)	19,4 кг
Размеры	515 x 406 x 394 мм
Совместимые материалы	PLA, ECO-ABS, Nylon, PETG (нити Dremel)
Программное обеспечение	Dremel Digilab 3D Slicer (Windows/Mac)
Гарантия	Ограниченная, согласно местным нормативам
Безопасность	Датчик окончания нити, RFID-детекция, автоматическая остановка
Обслуживание	Очистка сопла, обновление прошивки через USB-накопитель или OTA

Часто задаваемые вопросы - Digilab 3D45 DREMEL

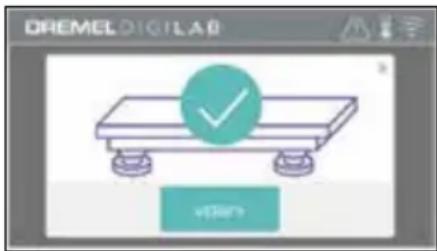

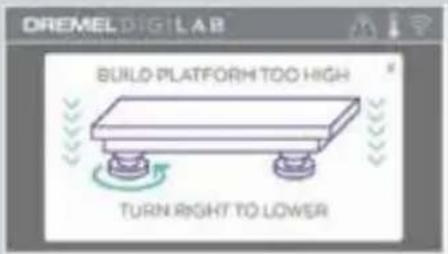

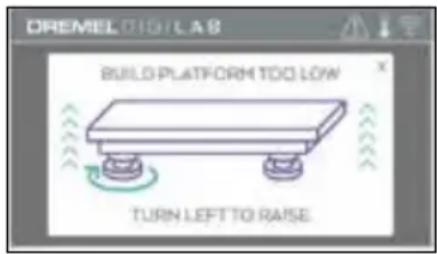

Как выровнять платформу для печати?

Перед каждой печатью выберите Выравнивание на сенсорном экране. Принтер позиционирует экструдер и использует датчик для определения высоты. Поворачивайте обе ручки под платформой, пока не услышите сигнал и на экране не появится сообщение о правильном уровне. Подтвердите с помощью Проверить.

Как заменить нить?

Нажмите Нить на сенсорном экране, чтобы нагреть экструдер. Обрежьте использованную нить рядом с загрузочным отверстием, снимите катушку, вставьте новую нить в направляющую трубку и установите катушку. Проталкивайте нить в загрузочное отверстие, пока она не выйдет из сопла. Подтвердите с помощью Готово.

Какие нити совместимы?

Используйте только нити Dremel диаметром 1,75 мм: PLA, ECO-ABS, Nylon и PETG. Использование других нитей может повредить принтер или аннулировать гарантию. Параметры печати автоматически оптимизируются благодаря RFID-детекции.

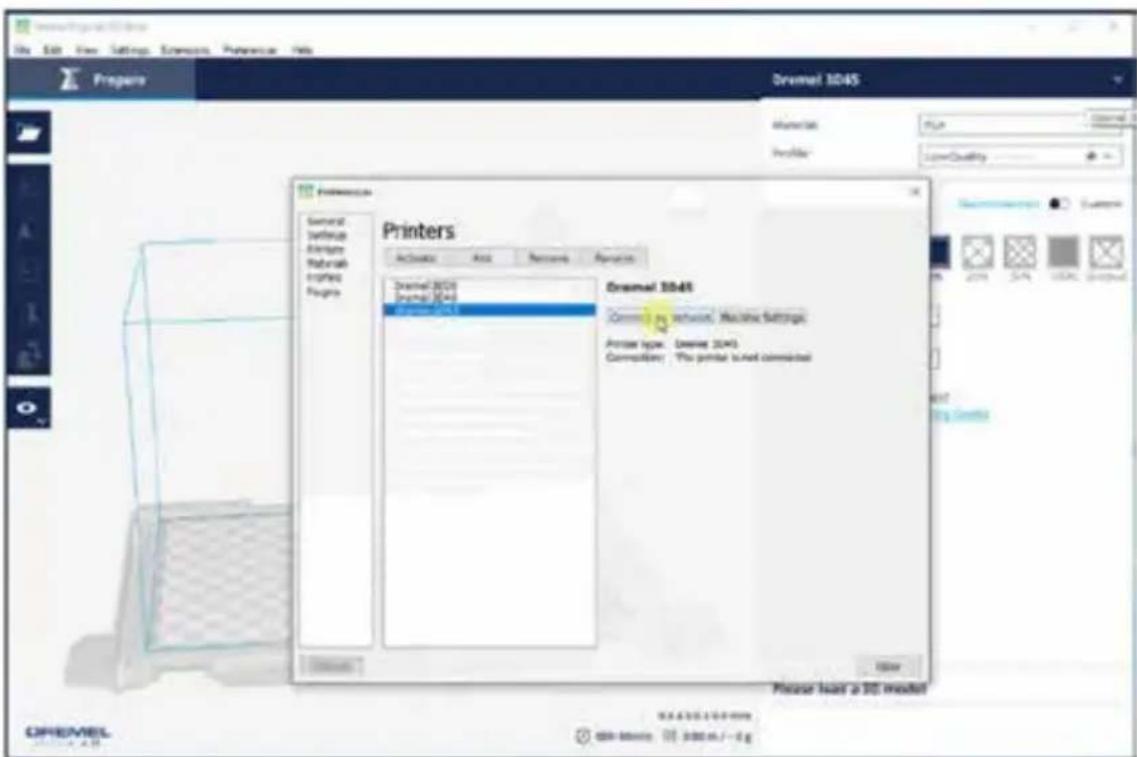

Как подключить принтер к Wi-Fi?

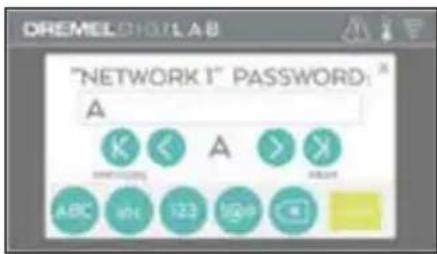

На сенсорном экране перейдите в Инструменты > Сеть > Подключить Wi-Fi. Выберите вашу сеть, введите пароль и нажмите Готово. При успешном подключении появится синий значок Wi-Fi.

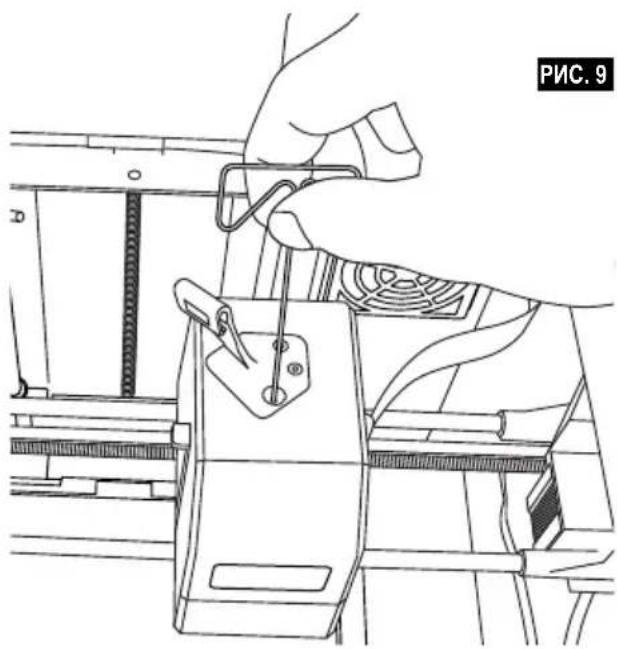

Как устранить засорение сопла?

Нагрейте экструдер через Нить или Предварительный нагрев. После нагрева используйте прилагаемый инструмент для очистки, вставив его в загрузочное отверстие, чтобы вытолкнуть мусор. Не прилагайте чрезмерных усилий, чтобы не повредить сопло.

Как снять объект с платформы?

Дождитесь охлаждения экструдера и платформы ниже 60 °C. Снимите платформу, отжав зажимы. Осторожно используйте шпатель, чтобы отделить объект. Избегайте царапин на стекле.

Как обновить прошивку?

Через Wi-Fi: перейдите в Инструменты > Обновления и примите, если доступна новая версия. В противном случае скачайте файл с dremel3d.com, скопируйте его на USB-накопитель, отформатированный в FAT32, вставьте его и перезагрузите принтер.

Что делать, если печать не прилипает?

Убедитесь, что платформа выровнена и чиста. Нанесите тонкий слой клея, входящего в комплект с палочкой. Проверьте, что температура сопла и платформы соответствует используемой нити (напр., 220°C для PLA, платформа 35°C).

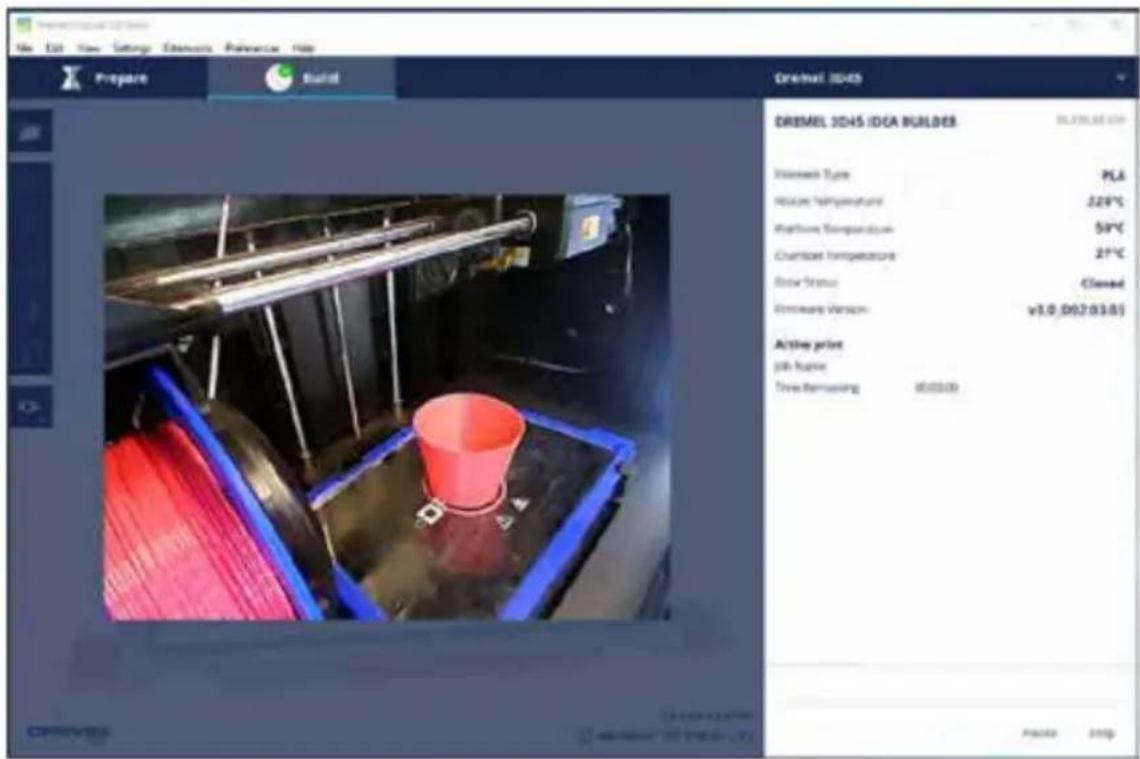

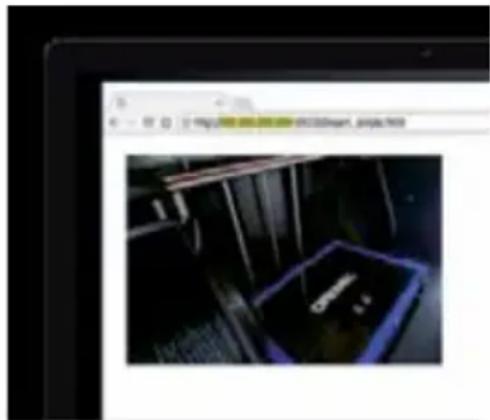

Как использовать камеру для наблюдения за печатью?

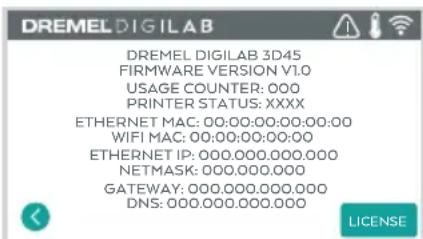

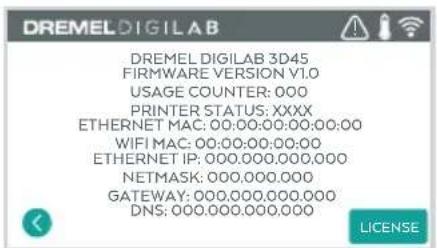

Подключите принтер к сети. Найдите его IP-адрес в Инструменты > О принтере. В браузере введите http://IP_АДРЕС:10123/stream_simple.html. Вы увидите прямую трансляцию.

Какова минимальная толщина слоя?

Минимальная толщина слоя составляет 100 микрон (0,10 мм). Это позволяет получать очень детализированные отпечатки. Вы можете настроить этот параметр в программе нарезки Dremel Digilab 3D Slicer.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Digilab 3D45 DREMEL

ОБЩИЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ

СОДЕРЖАЩИЕСЯ В НАСТОЯЩЕМ РУКОВОДСТВЕ, И ОЗНАКОМЬТЕСЬ С УСТРОЙСТВОМ. НЕВЫПОЛНЕНИЕ ИНСТРУКЦИЙ И ТРЕБОВАНИЙ ПРЕДУПРЕЖДАЮЩИХ НАДПИСЕЙ МОЖЕТ ПРИВЕСТИ К ПОЖАРУ, ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ, МАТЕРИАЛЬНОМУ УЩЕРБУ ИЛИ ТРАВМАМ. СОХРАНИТЕ ИНСТРУКЦИИ И ПРЕДУПРЕЖДЕНИЯ ДЛЯ ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ.

Помните, что краткое руководство и инструкции пользователя могут с течением времени изменяться. Вы можете найти самую последнюю версию в Интернете по адресу www.dremel3d.com.

БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА

a. Рабочее место должно быть чистым и хорошо освещенным. Беспорядок и плохое освещение рабочего места могут привести к несчастным случаям.
b. Запрещается пользоваться Dremel 3D45 в среде, в которой присутствуют воспламеняющиеся жидкости, газы или пыль. При работе Dremel 3D45 создаются высокие температуры, которые могут стать причиной возгорания пыли или паров.
с. В перерывах между работой храните устройства 3D45 в месте, недоступном для детей и людей, не имеющих соответствующей подготовки. Неумелое использование может привести к травмам.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКИХ СИСТЕМ

a. Всегда используйте Dremel 3D45 с хорошо заземленной электрической розеткой. Запрещается изменять конструкцию штепсельной вилки Dremel 3D45. Неправильное заземление и изменения в конструкции вилки увеличивают опасность поражения электрическим током.
b. Запрещается эксплуатация Dremel 3D45 во влажной среде или вблизи от мокрых поверхностей. Берегите Dremel 3D45 от дождя. Присутствие влаги увеличивает опасность поражения электрическим током.
с. Используйте шнур электропитания только по назначению. Никогда не тяните за шнур электропитания, чтобы сдвинуть или выключить Dremel 3D45. Защищайте шнур электропитания от воздействия высоких температур, масла, острых кромок или подвижных частей оборудования. Поврежденные или схлестнутые шнуры электропитания

повышают риск поражения электрическим током.

d. Старайтесь не пользоваться изделием во время грозы. Скачок напряжения при вспышке молнии может стать причиной поражения электрическим током.
e. В экстренных ситуациях выньте вилку Dremel 3D45 из розетки.

ИНДИВИДУАЛЬНАЯ БЕЗОПАСНОСТЬ

a. Будьте внимательны. Следите за своими действиями при работе с Dremel 3D45. Не работайте с Dremel 3D45 в состоянии усталости или алкогольного/наркотического опьянения, а также в случае приема определенных лекарственных препаратов. Малейшая невнимательность при работе с Dremel 3D45 может привести к травмам.
b. Используйте средства индивидуальной защиты. Использование таких индивидуальных средств защиты, как очки и термостойкие перчатки, снижает риск получения травмы.
с. Используйте спецодежду. Не надевайте одежду слишком свободного покроя и украшения. Волосы, одежда и перчатки должны находиться на достаточном расстоянии от движущихся элементов. Свободная одежда, длинные волосы или украшения могут быть затянуты вращающимися частями оборудования.

ЭКСПЛУАТАЦИЯ И УХОД ЗА DREMEL 3D45

a. Перед каждым использованием проверяйте узлы и детали оборудования на предмет совмещения положений или блокирования движущихся частей, поломки деталей и других условий, влияющих на работоспособность Dremel 3D45. При подозрении на имеющиеся повреждения отправьте Dremel 3D45 для ремонта в уполномоченный сервисный центр Dremel, прежде чем продолжить эксплуатацию. Использование оборудования Dremel 3D45 в поврежденном виде может привести к низкому качеству создаваемых предметов, дальнейшему повреждению оборудования, материальному ущербу или травмам.
b. Не касайтесь головки экструдера или нагретой технологической платформы на работающем Dremel 3D45 или дождитесь ее остывания до температуры не выше 60 °C (140 °F). Соприкосновение с головкой экструдера или нагретой технологической платформой во время или после работы при неостывшей головке может привести к травме.
с. Установите Dremel 3D45 в хорошо проветриваемом помещении. Поставьте принтер Dremel 3D45 на ровную негорючую поверхность вдали от пожароопасных материалов. Оставьте вокруг Dremel 3D45 свободное место на расстоянии не менее 8 дюймов. При работе Dremel 3D45 во время создания модели происходит плавление пластмассы. Испарения от пластмассы, выделяемые во время работы Dremel 3D45, могут приводить к раздражению глаз и дыхательных путей. Размещение Dremel 3D45 слишком близко к окружающим предметам затрудняет нормальную вентиляцию.
d. Ничего не трогайте внутри работающего

Dremel 3D45. Касание движущихся частей Dremel 3D45 во время работы может стать причиной ухудшения качества создаваемой модели, повреждения оборудования или травм.
e. Не позволяйте лицам, которые не прошли соответствующую подготовку, прикасаться к 3D45 во время его эксплуатации. Использование Dretel 3D45 лицами, которые не ознакомлены с данными предупреждениями и инструкциями, может стать причиной повреждения оборудования, нанесения материального ущерба или получения травм.
f. Используйте только нить DREMEL. Использование нити, которая не сертифицирована компанией Dremel, может привести к повреждению оборудования, материальному ущербу или травмам.
g. Не изменяйте настройки экструдера/сопла с целью превышения максимально допустимой температуры нити используемого типа. Нагрев нити до температуры сверх рекомендованного диапазона может приводить к опасным для здоровья выделениям.
h. Следите за тем, чтобы мелкие предметы, создаваемые с помощью Dremel 3D45, были недоступны для маленьких детей. Мелкие предметы представляют собой угрозу, связанную с опасностью удушения для маленьких детей.
i. Не разрешается создавать противозаконные или непристойные предметы с использованием Dremel 3D45.
j. Не используйте Dremel 3D45 для создания предметов, которые предназначаются для применения со свечами, жидким топливом или другими источниками тепла. Под воздействием огня или других источников нагрева пластмасса может плавиться. Такое использование предметов, создаваемых с помощью Dremel 3D45, может стать причиной пожара, материального ущерба и травм.
k. Не используйте Dremel 3D45 для создания предметов, которые предназначаются для пищевых продуктов или напитков, например в целях их приготовления, внешнего оформления, хранения или потребления. Такое использование предметов, создаваемых с помощью Dremel 3D45, может стать причиной заболеваний или травм.
I. Не используйте Dremel 3D45 для создания предметов, которые предназначаются для работы с применением электрических деталей или корпусов электрических деталей. Hить Dremel не подходит для работы с электрическим оборудованием. Такое использование предметов, создаваемых с помощью Dremel 3D45, может стать причиной материального ущерба и травм.
m. Не подносите пластмассовые предметы ко рту. Нить Dremel не подходит для приготовления пищи или напитков, а также для столовой/кухонной посуды. Такое использование предметов, создаваемых с помощью Dremel 3D45, может стать причиной заболеваний или травм.
п. Не используйте Dremel 3D45 для создания предметов, которые предназначаются для хранения химических реактивов. Hить Dremel не подходит для хранения химических реактивов. Такое использование предметов, создаваемых с помощью Dremel 3D45, может стать причиной материального ущерба и травм.

о. Не разрешается вносить изменения в конструкцию Dremel 3D45 или менять заводские настройки. Изменения могут приводить к повреждению оборудования, материальному ущербу и травмам.
р. Не разрешается подвергать Dremel 3D45 воздействию температур выше 70 °C (158 °F). Dremel 3D45 может выйти из строя. Dremel 3D45 предназначается для работы в диапазоне температур 16–29 °C (60–85 °F).
q. Не допускайте перемещений или толчков Dremel 3D45 или экструдера во время работы. Создание модели может происходить неправильно.
г. Замена катушки с нитью может осуществляться только после того, как процесс создания модели был завершен, остановлен или поставлен на паузу. Замена нити во время изготовления модели аннулирует процесс создания предмета и может повредить экструдер.
s. Не вытягивайте нить наружу до появления соответствующего указания на сенсорной панели. Невыполнение этого требования может повредить экструдер.
t. При уборке мусора проявляйте особую осторожность, чтобы не повредить экструдер. Dretel 3D45 не может работать нормально с поврежденной головкой экструдера и требует замены.
и. Перед каждым рабочим сеансом следите, чтобы технологическая платформа была покрыта клеем, указанным компанией Dremel. Использование несоответствующего клея может привести к повреждению оборудования и низкому качеству создаваемого предмета.
v. Следите за положением своего тела, когда снимаете созданный предмет с платформы, используя ручной инструмент. Случайное падение инструмента и неправильное положение тела во время снятия предмета с технологической платформы может стать причиной травмы.
w. Во время снятия предмета старайтесь не поцарапать технологическую платформу. Царапины на платформе ведут к неправильному созданию предмета.
х. Не роняйте технологическую платформу. При этом может разбиться пластина из закаленного стекла, что связано с опасностью получения травмы.
у. Не вынимайте пластину из закаленного стекла из пластмассового держателя. Касание кромки пластины из закаленного стекла может привести к травме.
z. При снятии предметов не допускайте изгибающих или скручивающих деформаций технологической платформы. При этом пластина из закаленного стекла может отделиться от пластмассового держателя и стать причиной травмы.
aa. Компания Dremel не несет ответственность за конструктивную целостность или коммерческую ценность предметов, создаваемых с помощью Dremel 3D45. Структурные модели, создаваемые людьми, не имеющими достаточного опыта в проектировании, могут стать причиной материального ущерба и травм.

ОБСЛУЖИВАНИЕ

a. Перед выполнением любых операций,

связанных с обслуживанием, всегда отсоединяйте шнур питания Dremel 3D45 от розетки. Невыполнение этого требования может привести к травмам и выходу оборудования из строя.

b. Поручайте обслуживание и ремонт Dremel 3D45 только уполномоченному сервисном центру Dremel с использованием запасных частей исключительно от компании Dremel. Это позволит поддерживать нормальную работу и безопасность эксплуатации Dremel 3D45.
с. Используйте только детали, сертифицированные компанией Dremel. Использование других деталей, кроме оригинальных деталей Dremel®, может привести к недействительности гарантии.
d. Используйте только нить, сертифицированную компанией Dremel. Использование другой нити, кроме сертифицированных нитей Dremel® , может привести к недействительности гарантии на экструдер.

СОДЕРЖАНИЕ

Общие указания по безопасности .....422

Содержание ....424

Используемые символы и обозначения ....424

Сведения об объектах интеллектуальной собственности....425

Функциональное описание и технические характеристики ....425

Ресурсы 3D45....426

Словарь терминов ....427

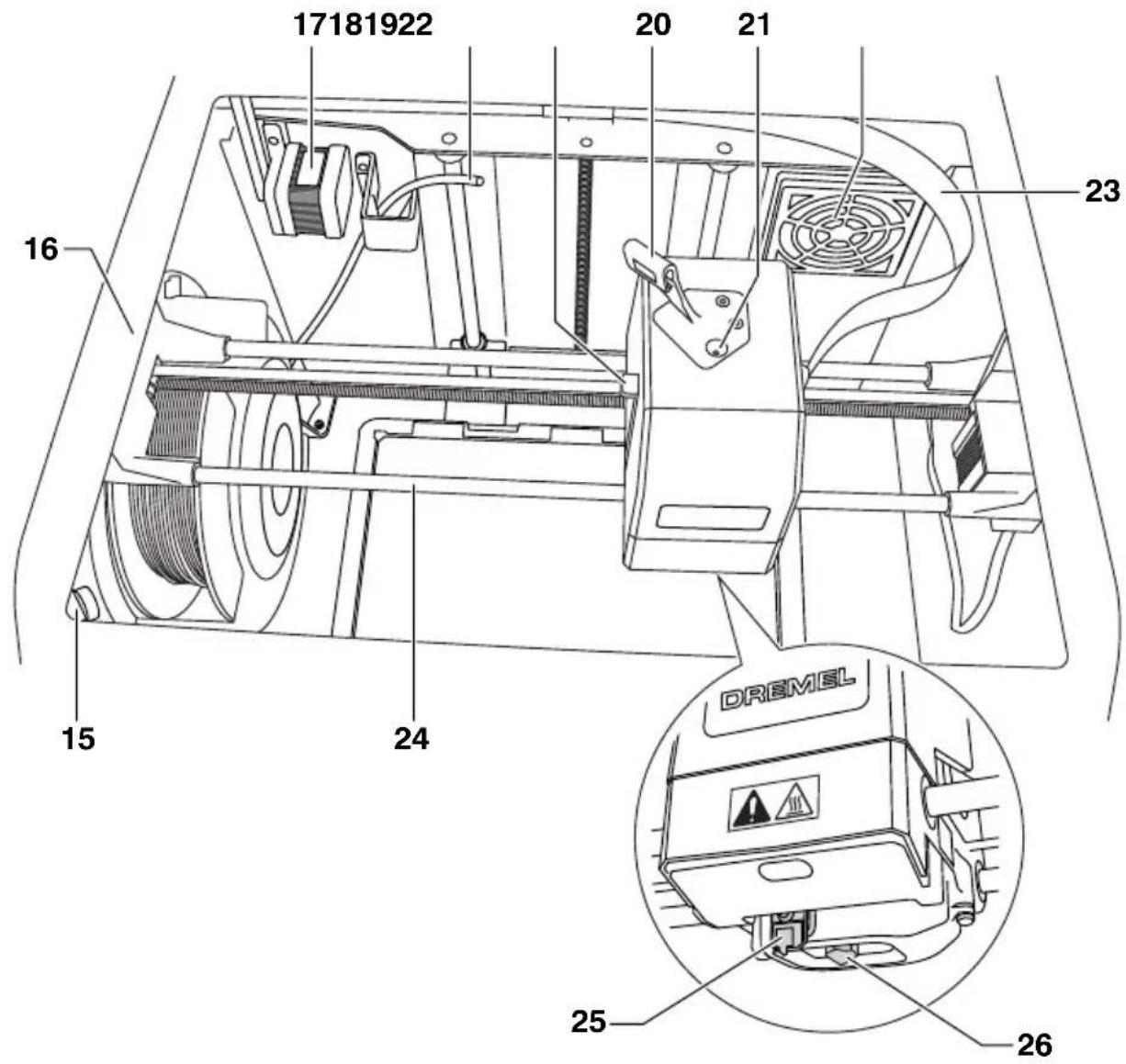

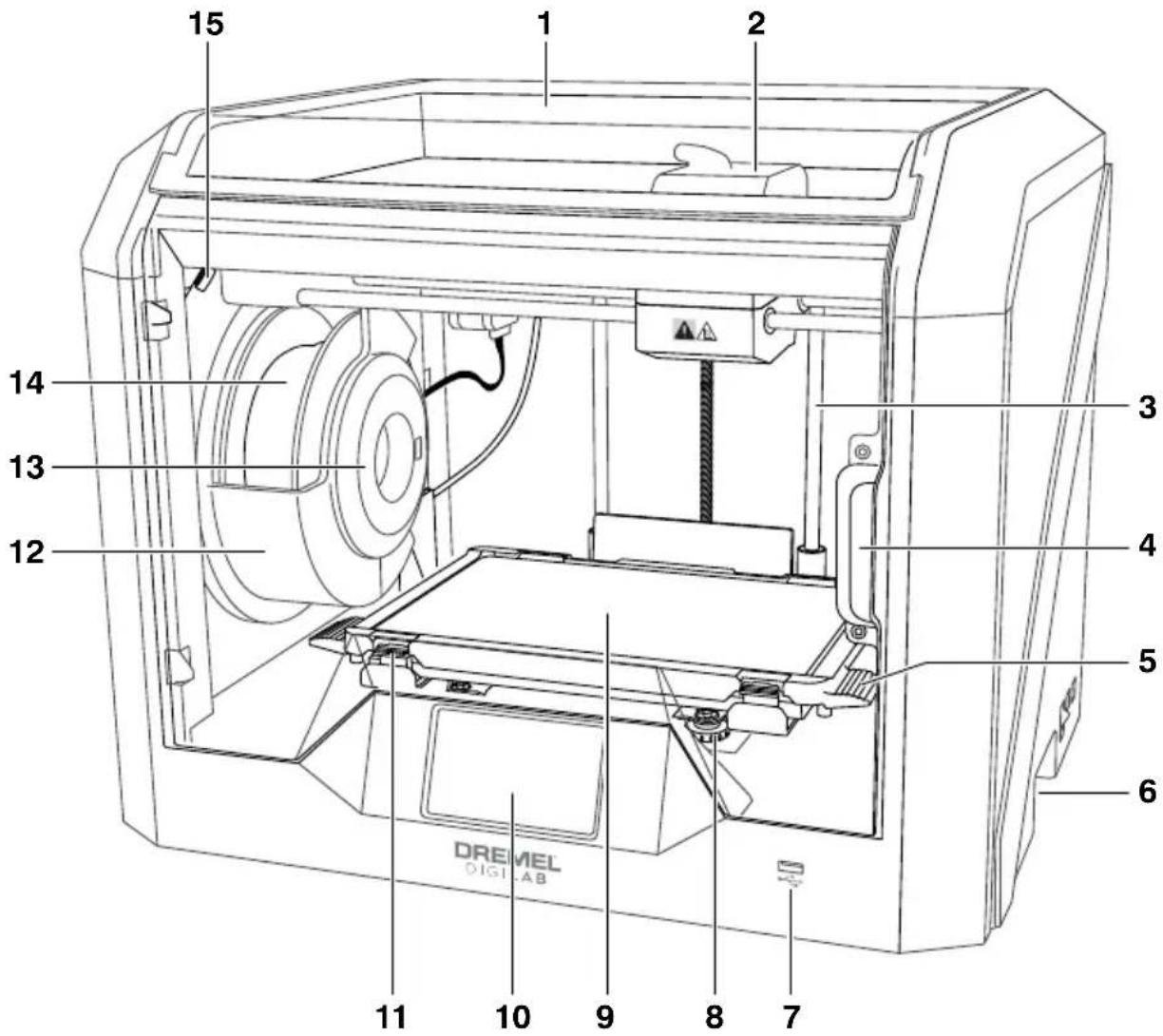

Знакомство с 3D45 ....429

Введение ....431

Состав комплекта * 431

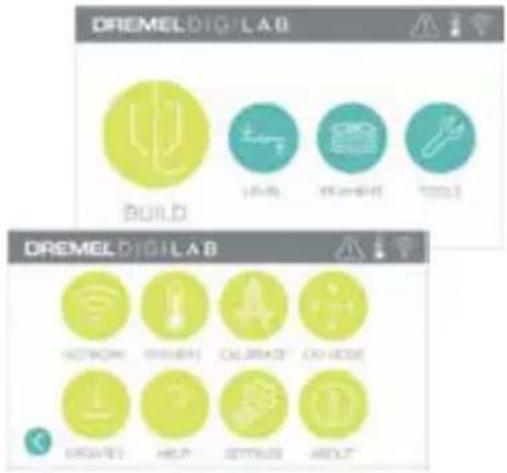

Сенсорная панель 433

Пиктограммы сенсорной панели .....438

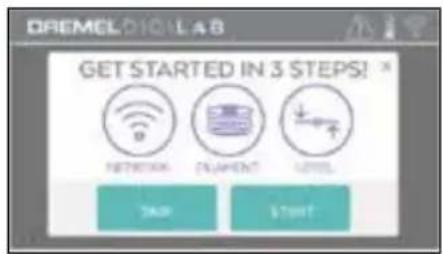

Первичная настройка ....439

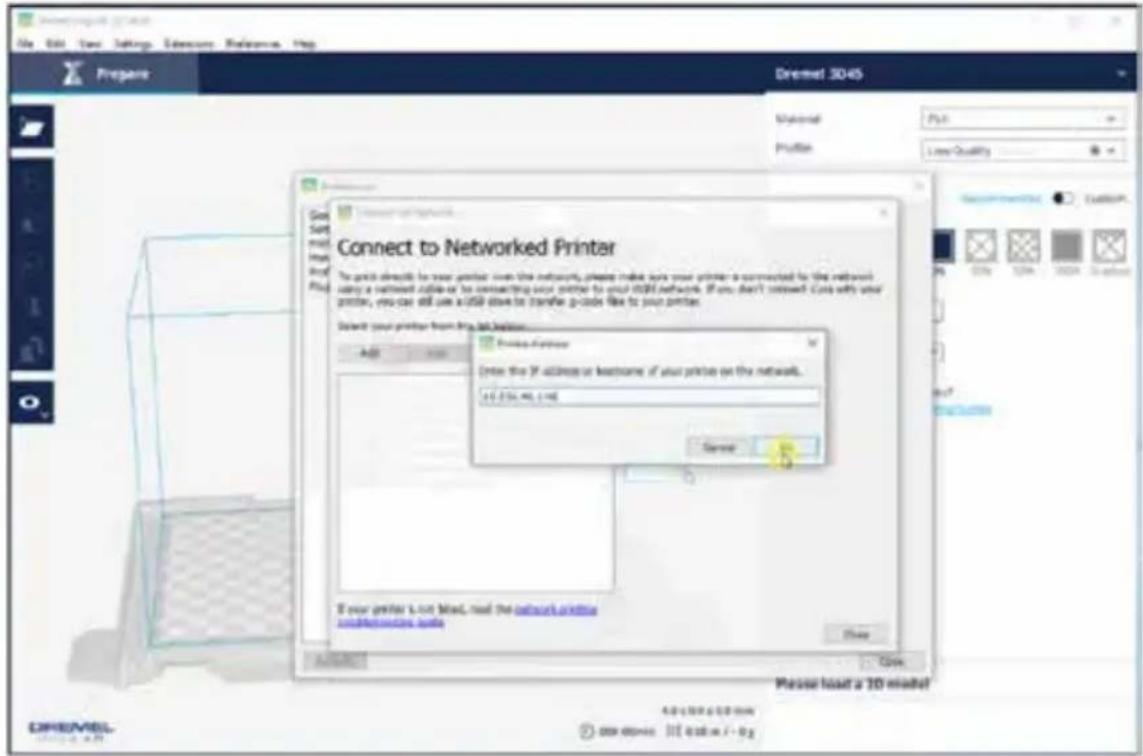

Удаленная 3D-печать через локальную сеть с помощью Dremel DigiLab 3D Slicer..440

Подготовка к созданию модели ....442

Создание модели....448

Снятие предмета ....451

Использование камеры......452

Методические рекомендации....452

Обслуживание....453

Техническое обслуживание и ремонт .....455

Программно-аппаратные средства и программное обеспечение с открытым исходным кодом....456

Потребительская ограниченная гарантия Dremel®......457

ИСПОЛЗУЕМЫЕ СИМВОЛЫ И ОБОЗНАЧЕНИЯ

Символ Имя Назначение/

		пояснение
[ТYYT]	Символ предупреждения об опасности	Используется для предупреждения о возможности травм. Соблюдайте требования всех сообщений, следующих за появлением этого символа, чтобы предотвратить опасность для здоровья и жизни людей.
	Символ «Читай руководство»	Предлагает пользователю изучить руководство.
	Символ «Опасно»	Указывает на опасную ситуацию, которая, если ее не предотвратить, ведет к опасности для жизни или угрозе серьезного вреда здоровью людей.
	Символ «Предупреждение»	Указывает на опасную ситуацию, которая, если ее не предотвратить, может создавать опасность для жизни или серьезного вреда здоровью людей.
	Символ «Осторожно»	Указывает на опасную ситуацию, которая, если ее не предотвратить, приведет к травмам малой или средней тяжести.
[К7Н8]	Символ «Опасно! Горячая поверхность.»	Касание может вызвать ожог. Дождитесь остывания, прежде чем приступить к обслуживанию.
	Символ UL US	Символ указывает на то, что прибор находится в списке сертифицирующей организации Underwriters Laboratories в соответствии со стандартами США и Канады.

ВНИМАНИЕ

ИЗДЕЛИЕ ОТНОСИТСЯ К КЛАССУ А. В БЫТОВЫХ

УСЛОВИЯХ ИЗДЕЛИЕ МОЖЕТ СОЗДАВАТЬ РАДИОПОМЕХИ, ПРИ ЭТОМ ОТ ПОЛЬЗОВАТЕЛЯ МОЖЕТ ПОТРЕБОВАТЬСЯ ПРИНЯТИЕ СООТВЕТСТВУЮЩИХ МЕР.

СВЕДЕНИЯ ОБ ОБЪЕКТАХ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ

Устройство Dremel 3D45 предназначено для печати трехмерных предметов из цифровых файлов, которые вы создали самостоятельно или которые находятся в вашей собственности, либо на которые вы получили права с целью печати с использованием Dremel 3D45. При создании предметов при помощи Dremel 3D45 пользователь несет ответственность за то, чтобы не допускать нарушения прав на объекты интеллектуальной собственности третьих лиц и не нарушать соответствующие законы или нормативные акты, такие как законы об охране интеллектуальной собственности, действующие в США или других странах. Запрещается использовать Dremel 3D45 с целью создания предметов, защищенных правами интеллектуальной собственности, которые принадлежат третьим лицам, без соответствующего разрешения этих лиц. Разрешение от третьих лиц при использовании Dremel 3D45 требуется в следующих случаях: создание дубликата или копии (частично или полностью) любого предмета, автором которого не является пользователь; создание предмета из цифрового файла, который не принадлежит пользователю на праве собственности; создание предмета по результатам сканирования физического объекта, которое делалось не пользователем. Ответственность за получение разрешения возлагается на пользователя. В некоторых случаях получение такого разрешения невозможно. Если получение разрешения невозможно, пользователь должен отказаться от создания такого предмета. Риск ответственности за такое изготовление относится к изготовителю. Запрещается вносить изменения, проводить инженерный анализ, декомпиляцию или дизассемблирование Dremel 3D45 либо его программного обеспечения или программно-аппаратных средств, кроме случаев, разрешенных соответствующим законодательством. Применение Dremel 3D45 любым иным способом, не упомянутым в рекомендациях настоящей инструкции по эксплуатации/технике безопасности, осуществляется пользователем под свою собственную ответственность. Использование Dremel 3D45 для создания предметов в нарушение прав интеллектуальной собственности, принадлежащих третьим лицам, может повлечь за собой уголовную ответственность и соответствующие санкции, включая денежные компенсации ущерба, штрафы или тюремное заключение.

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СОЗДАНИЕ МОДЕЛИ

Экструдер: одиночное экструдирование

Температура экструдера: до 280 °C (536 °F)

Температура технологической платформы: до 100°C (212°F)

Рабочий интерфейс: полноцветная сенсорная панель IPS 4,5"

Макс. объем создаваемой модели: 10 x 6 x 6,7" (255 x 155 x 170 мм)

Толщина слоя: 100 мкм | 0,10 мм

Типы и цвет нити: см. dremel3d.com

Встроенная память: 8 Гб

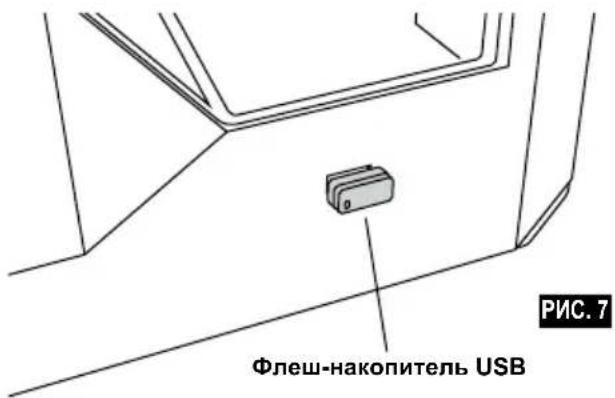

Внешняя память: Флеш-накопитель USB

МАССА И ГАБАРИТНЫЕ РАЗМЕРЫ

Масса (без катушки): 19,4 кг (42,8 фунта)

Габаритные размеры: 20,25 x 16 x 15,9"

(515 x 406 x 394 mm)

FILAMENT (НИТЬ)

Работает с нитью Dremel 1,75 мм

ХРАНЕНИЕ НИТИ

Качество всех полимеров со временем ухудшается. Не вскрывайте упаковку нити без надобности. Нить должна храниться при комнатной температуре: 16–29 °C (60–85 °F), в сухом месте.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

К Dremel 3D45 бесплатно прилагается программное обеспечение для слайсинга моделей и создания файлов печати, работающее под Windows и Mac OSX. Это приложение преобразует цифровые файлы с трехмерными объектами в файлы, по которым может производиться печать.

ПОДДЕРЖИВАЕМЫЕ ОПЕРАЦИОННЫЕ СИСТЕМЫ

• Apple® Mac® OS® X v10.9 или более поздняя (Mavericks)
  • Microsoft® Windows® 7 SP1
• Microsoft® Windows® Window 8, 8.1
• Microsoft® Windows® Window 10

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К СИСТЕМЕ

• ЦП: 64-битный процессор (32-разрядные устройства не поддерживаются)
• Память: 3 Гб RAM (рекомендуется 4 Гб или больше)
• Место на диске: \~2 Гб свободного места на диске для установки программы
• Видеоадаптер: 1,024 Мб GDDR RAM или больше. Графическая карта с поддержкой Microsoft® Direct3D® 11 или мощнее
• Координатно-указательное устройство: трехкнопочная мышь

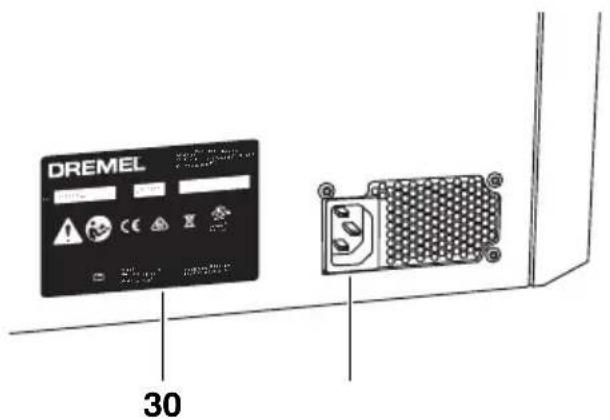

ТРЕБОВАНИЯ К ПИТАНИЮ

Номинальные входные параметры тока 3D45:

100-240 B; 47-60 Гц; 0,85-2,3 А

РАБОЧИЕ УСЛОВИЯ

Температура в помещении: 16–29 °C (60–85 °F)

Ровная рабочая поверхность

Сухая рабочая среда

Ресурс Описание		Местонахождение
Краткое руководство пользователя	Предлагает иллюстрированныепошаговые инструкции о том, как начать работать с принтером 3D45.	Бумажная версия краткого руководствапользователя находитсяв коробке спринтером. Онотакже доступнопо адресуwww.dremel3d.com.
Сайт Dremel 3D	Предоставляет самую последнюю версию ПО для 3D45, информацию о товаре, клиентскую поддержку, а также возможность загрузить трехмерные модели и проекты.	www.dremel3d.com
Клиентская поддержка Dremel 3D	Обратитесь в Dremel запомощью по вопросам приобретенного товара, технического обслуживания и оказываемых услуг.	www.dremel3d.com
Программное обеспечения для слайсинга и подготовки файлов печати	Позволяет загружать, редактировать и создавать файлы с трехмерными объектами.	Установка производится через сайтwww.dremel3d.comили с флешнакопителяUSB, который предоставляется вместе с Dremel 3D45.

СЛОВАРЬ ТЕРМИНОВ

Термин Значение

Технологическая платформа	Плоская поверхность, используемая в Dremel 3D45 для создания предметов. Технологическая платформа состоит из пластины из закаленного стекла с пластмассовым держателем.

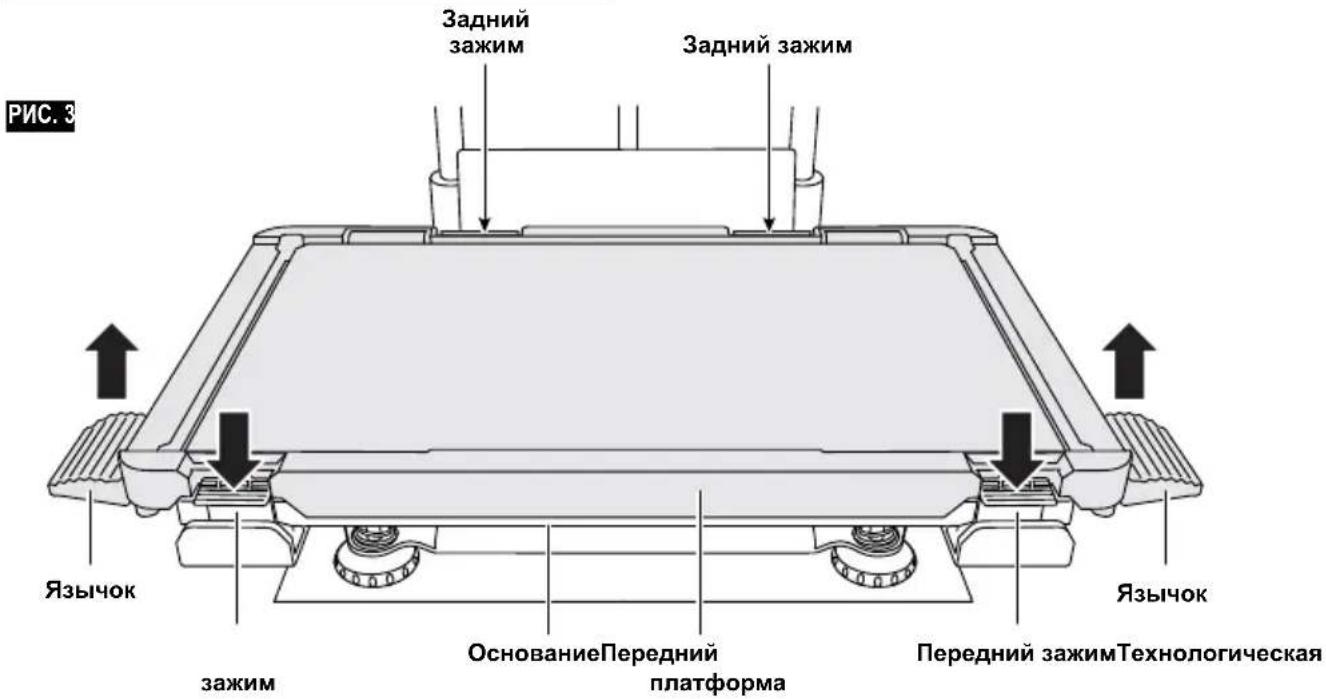

Зажимы технологической платформы	Зажимы, расположенные перед основанием платформы, которые используются для ее закрепления на месте.
Создаваемый объем	Трехмерная (3D) область в пространстве, которую будет занимать предмет после того, как он будет закончен. Объем Dremel 3D45 является максимальным рабочим объемом, т. е. предметы, превышающие данный объем, не могут быть созданы без изменения размера или разбивки предмета на части.
Дверца В передней панели Dremel 3D45 имеется дверца. Она обеспечивает доступ к технологической платформе, экструдеру, нити и создаваемым предметам. Дверца изготовлена из прозрачного материала, позволяя следить за ходом печати, при этом поддерживая стабильность условий процесса.
ECO-ABS Натуральный термопластический материал, обеспечивающий долговечность и ударопрочность деталей.

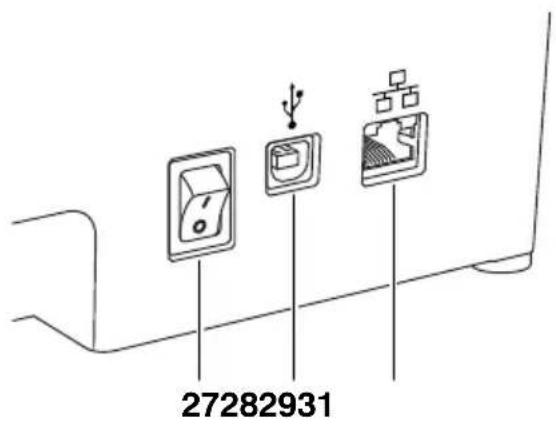

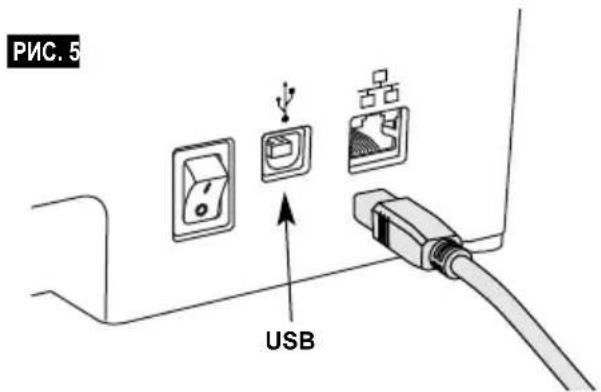

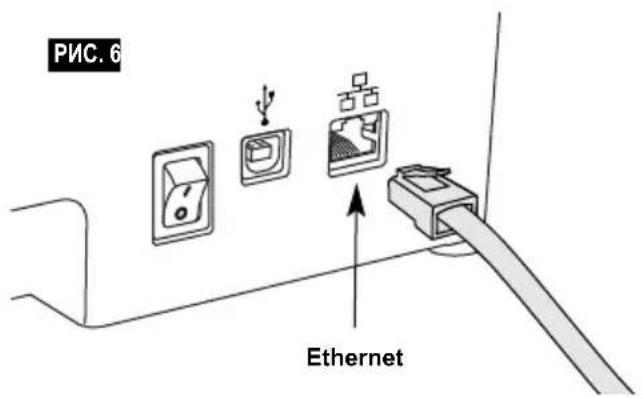

Порт Ethernet Технология для проводных локальных вычислительных сетей, обеспечивающая обмен данными между электронными устройствами.
Экструдер Узел, обеспечивающий механическую протяжку нити через вход экструдера, нагрев нити до температуры печати и вытягивание нагретой нити наружу через головку экструдера.
Обдув экструдера	Вентиляторы для охлаждения наружной поверхности экструдера и редукторного двигателя.
Дефлектор вентилятора экструдера	Пластмассовая деталь, которая направляет воздух от вентилятора в сторону технологической платформы, помогая охладить создаваемую модель.
Вход экструдера	Отверстие вверху экструдера, через которое проходит нить для печати.
Рычаг экструдера	Рычаг сбоку экструдера, который используется для расцепления с редукторным двигателем экструдера.
Головка экструдера	Сопло внизу экструдера, через которое подается нить для печати.
Нить Нитевидная прядь пластмассы.

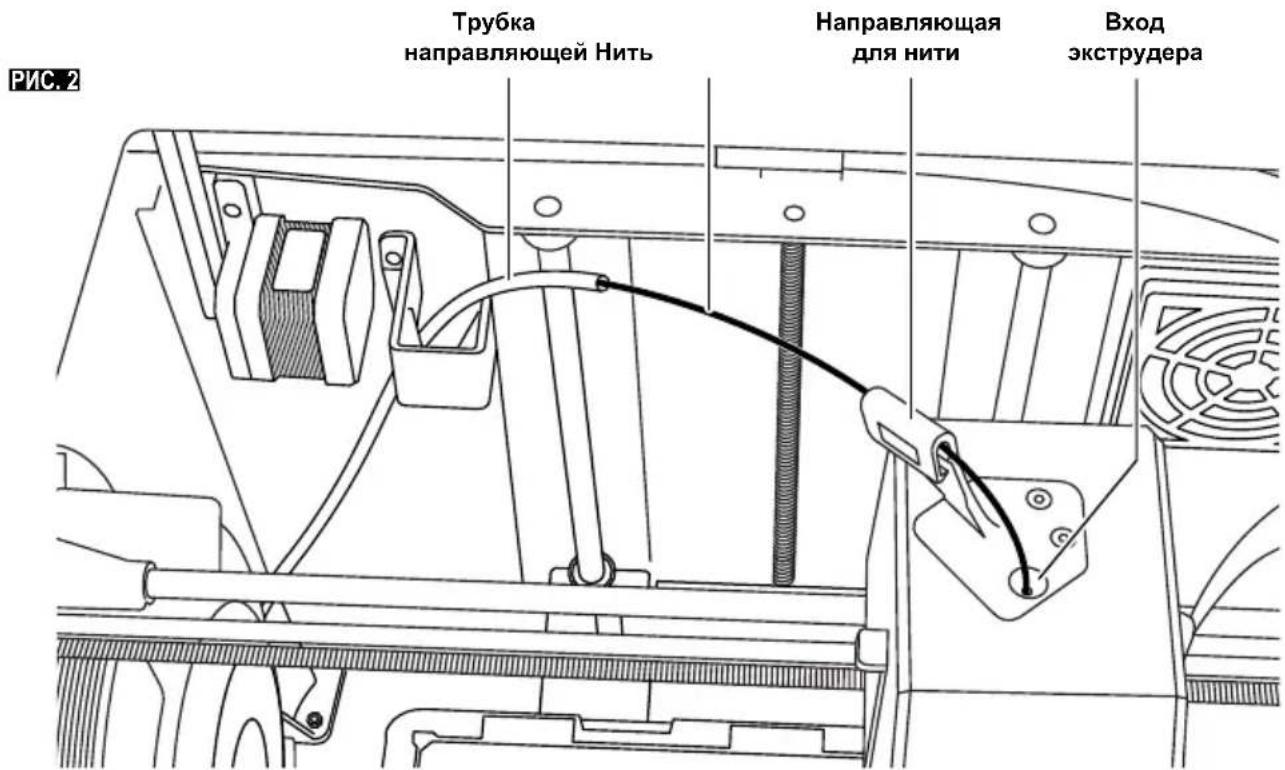

Трубканаправляю-щей нити	Пластмассовая трубка, которая направляет нить от держателя с катушкой к экструдеру печати, не допуская неровностей и разрывов.
Датчик окончания нити	Датчик на входе экструдера, который переводит принтер в режим паузы, если во время печати нить заканчивается.
Катушка с нитью	Цилиндрическая деталь, на которую наматывается нить в целях хранения и непрерывного использования.
.g, .gcode, .g3drem	Формат файла для печати, совместимый с Dremel 3D45.

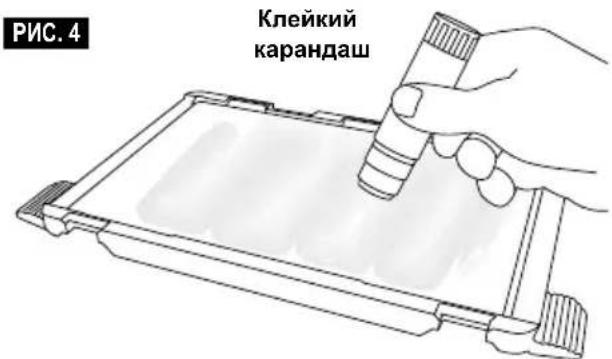

Клейкий карандаш	Нетоксичный и не содержащий кислот карандаш с клеем, который наносится на технологическую платформу, удерживая создаваемую модель.
Регуляторы выставления по уровню	Регуляторы под основанием технологической платформы, позволяющие легко выровнять ее по уроню перед началом печати.
Датчик уровня	Датчик, который определяет высоту технологической платформы и помогает ее правильно выставить по уровню.
Крышка Вверху	Dremel 3D45 имеется откидная крышка. При необходимости она обеспечивает дополнительный доступ к технологической платформе, экструдеру, нити и создаваемым предметам.
Острогубцы Инструмент, обычно использующийся для удержания мелких предметов и подбора излишков материала, который может быть слишком горячим, чтобы брать его руками.
Нейлон Синтетический полимер для прочных и эластичных печатных моделей, обладающих высокой устойчивостью к износу.
Файл ОВЈ Стандартный формат цифровых файлов, используемых в ряде программ для трехмерного моделирования. Эти файлы создаются в программах для трехмерного моделирования сторонних разработчиков или загружаются с сайта Dremel3d.com.

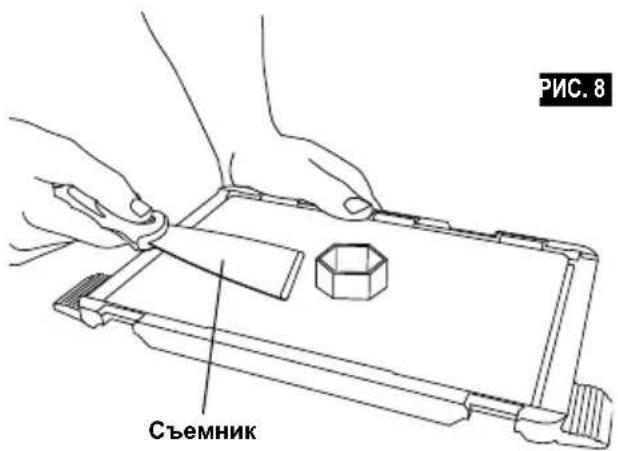

Инструмент для съема предметов	Инструмент, который используется для отделения созданных предметов от технологической платформы.
Полилактиды (ПЛА)	Биоразлагаемый, биосовместимый пластичный материал, получаемый из возобновляемых ресурсов, например из кукурузного крахмала.
ПЭТФ Термопластическая нить, сочетающая в себе аналогичные нейлону гибкость, прочность и долговечность, но при этом обеспечивает более удобную печать (похожа на ПЛА).

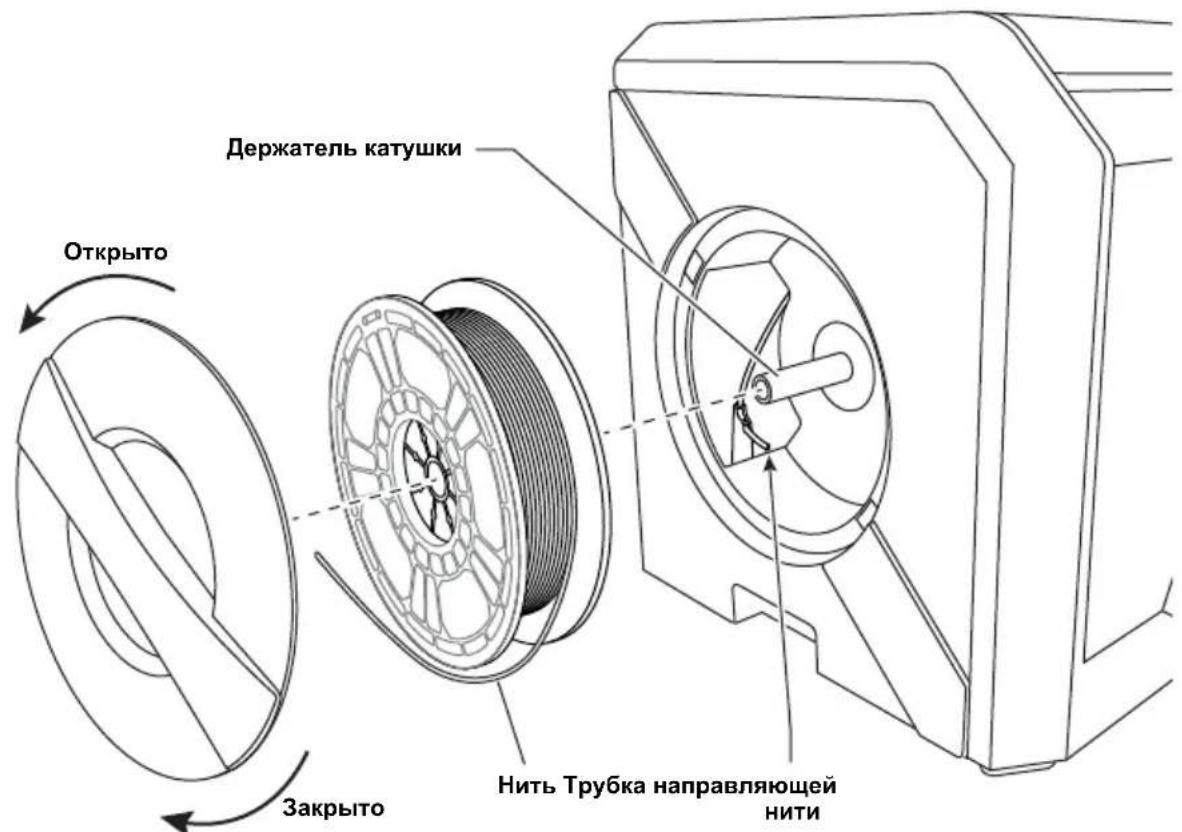

Держатель катушки	Пластмассовая деталь слеваот технологической платформывнутри области печати Dremel 3D45, которая предназначается для крепления катушки с нитью.
Крышка катушки	Съемная крышка, которая фиксирует катушку с нитью на держателе.
Шаговый двигатель	Бесщеточный электрический двигатель постоянного тока, используемый для привода направляющих и шестеренчатого механизма экструдера.
Файл .STL Стандартный формат цифровых файлов, используемых в ряде программ для трехмерного моделирования. Эти файлы создаются в программах для трехмерного моделирования сторонних разработчиков или загружаются с сайта Dremel3d.com.
Сенсорная панель	Полноцветный дисплей с сенсорным управлением. Позволяет следить за Dremel 3D45 и создаваемыми предметами, подавая при этом команды непосредственно на Dremel 3D45, не прибегая к помощи компьютера.
Флеш-накопитель USB	Портативная плата памяти, используемая в самых разнообразных устройствах.
WI-FI Технология для беспроводных локальных вычислительных сетей, обеспечивающая обмен данными между электронными устройствами.
Направляющие координатной оси X	Набор направляющих с каждой из двух сторон экструдера, который позволяет шаговому двигателю передвигать экструдер в левую или правую сторону зоны печати.
Направляющие координатной оси Y	Набор направляющих с каждой из двух сторон зоны печати, который позволяет шаговому двигателю передвигать экструдер вперед или назад от этой зоны.
Направляющие координатной оси Z	Набор направляющих в тыльной части зоны печати, который позволяет шаговому двигателю передвигать технологическую платформу вверх или вниз.

1. Крышка
2. Экструдер
3. Направляющая координатной оси Z
4. Дверца
   5.Язычки технологической платформы
5. Ручки
6. Порт USB A
7. Регуляторы выставления по уровню
8. Технологическая платформа
9. Сенсорная панель
10. Зажимы технологической платформы
11. Держатель катушки для нити
12. Считывающее устройство радиочастотных меток
13. Катушка с нитью
14. Камера

15. Направляющая координатной оси Y

16. Шаговый двигатель

17. Трубка направляющей нити
18. Рычаг экструдера
19. Зажим направляющей нити
20. Вход экструдера
21. Вентилятор камеры (с подключением дополнительной фильтрующей очистки)
22. Плоский кабель
23. Направляющая координатной оси X
24. Датчик уровня
25. Головка экструдера
    27.Выключатель питания
26. Порт USB В
27. Порт Ethernet
28. Заводская табличка
29. Вход питания

Добро пожаловать в мир Dremel Digilab. Наша цель — показать, как работает цифровая технология создания форм и конструкций, и поделиться имеющимся опытом, который поможет вам воплотить свои идеи в жизнь. Трехмерная печать представляет собой процесс, в котором нужна настойчивость и нельзя бояться экспериментировать. К счастью, в этом вам помогут специалисты Dremel, которые сделают вашу работу проще с помощью онлайн-подсказок и поддержки. Dremel 3D45 предлагает новые функциональные возможности, включая подключение через сеть и дистанционную 3D-печать через локальную сеть. Чтобы начать работу с 3D45 выполните первоначальные настройки на сенсорной панели.

СОСТАВ КОМПЛЕКТА\*

Краткое руководство пользователя

Катушка для нити (2)**

Клейкий карандаш (2)

Инструмент для съема предметов

Флеш-накопитель USB

Инструмент для прочистки

РАСПАКОВКА

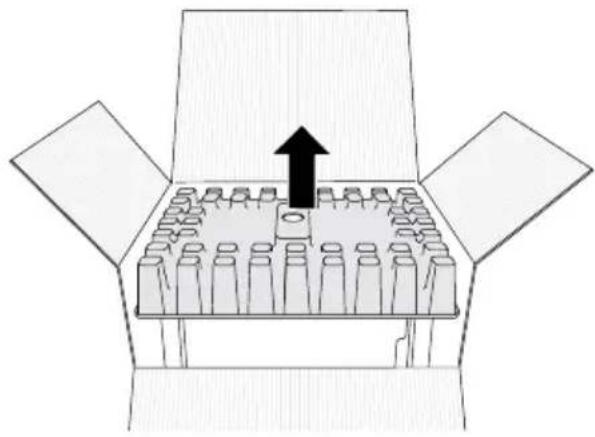

1. Поставьте коробку на стол, разрежьте упаковочную ленту и откройте коробку.
2. Выньте верхний вкладыш.

1. Достаньте принтер 3D45 и поставьте его на стол.
2. Откройте крышку и выньте верхний вкладыш.

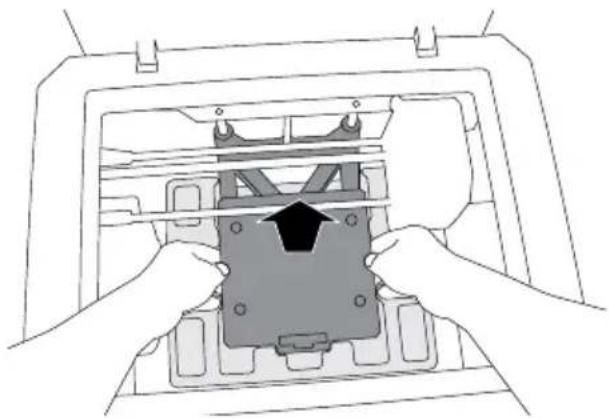

1. Поднимите технологическую пластину, подняв ее за обе стороны.

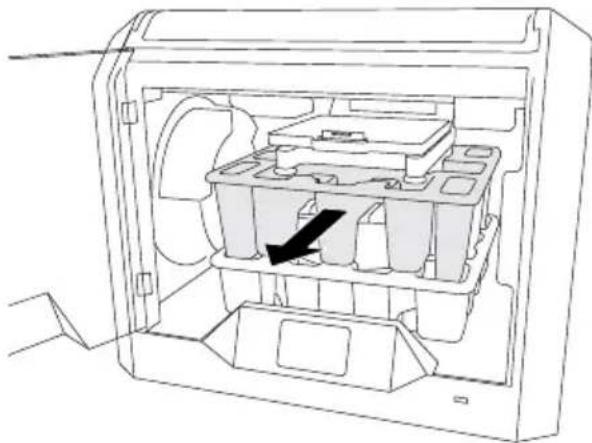

1. Откройте крышку и выньте средний вкладыш.

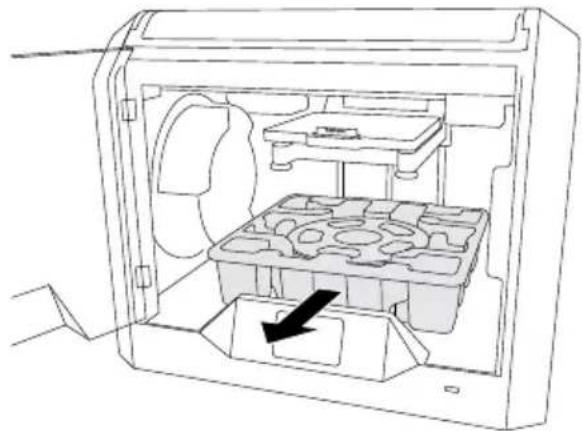

1. Выньте нижний вкладыш.

Совет! Сохраните упаковку на случай необходимости транспортировки и хранения в будущем.

Благодаря встроенному программному обеспечению и сенсорной панели использовать Dremel 3D45 легко и без компьютера.

Прежде чем приступить к созданию модели, ознакомьтесь со структурой меню и опций сенсорной панели.

ВНИМАНИЕ

ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ DREMEL 3D45 ВЫПОЛНЯЙТЕ ТРЕБОВАНИЯ ВСЕХ ПРЕДУПРЕЖДЕНИЙ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

НЕВЫПОЛНЕНИЕ ЭТОГО МОЖЕТ ПРИВЕСТИ К ПОЖАРУ, ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ, МАТЕРИАЛЬНОМУ УЩЕРБУ ИЛИ ТРАВМАМ.

BUILD (СОЗДАТЬ)

Коснитесь, чтобы выбрать трехмерную модель и начать процесс создания (см. стр. 448 для ознакомления с подробными инструкциями).

МЕНЮ BUILD (СОЗДАТЬ)

Коснитесь Printer (Принтер), USB Flash Drive (Флеш-накопитель USB) или Print Queue (Очередь печати), чтобы выбрать путь к нужному файлу.

МЕНЮ MODEL (МОДЕЛЬ)

Коснитесь, чтобы выбрать нужную модель, или используйте стрелки, чтобы прокручивать страницы с целью отыскать свою модель.

FILE DETAILS (СВЕДЕНИЯ О ФАЙЛЕ)

Настройки температуры пластины и сопла, выбранные для текущей сборки.

BUILD (СОЗДАТЬ) — коснитесь, чтобы начать процесс создания.

DELETE (УДАЛИТЬ) — коснитесь, чтобы удалить файл модели из памяти принтера или флеш-накопителя USB.

COPY TO PRINTER (СКОПИРОВАТЬ НА

ПРИНТЕР) — перейдя к флеш-накопителю USB, коснитесь пиктограммы, чтобы скопировать файл с моделью в память принтера.

BUILD STATUS (СТАТУС СОЗДАНИЯ)

STOP (СТОП) — коснитесь, чтобы остановить текущий сеанс.

PAUSE/PLAY (ΠΑΥ3Α/

ВОСПРОИЗВЕДЕНИЕ) — коснитесь, чтобы сделать паузу или возобновить текущий процесс создания. Пауза дает возможность использовать кнопку для нити.

PRINT QUEUE NOTIFICATION

(УВЕДОМЛЕНИЕ ОБ ОЧЕРЕДИ ПЕЧАТИ)

YES (ДА) — продолжить печать файла.

NO (HET) — отменить печать из файла.

FILAMENT (НИТЬ)

Коснитесь, чтобы приступить к нагреву и начать процесс загрузки/смены нити (см. стр. 442 для ознакомления с инструкциями по загрузке/смене нити).

LEVEL (ВЫСТАВЛЕНИЕ ПО УРОВНЮ)

Коснитесь, чтобы начать процесс выставления технологической платформы по уровню (см. стр. 447 для ознакомления с инструкциями по выставлению технологической платформы по уровню).

TOOLS (ИНСТРУМЕНТЫ)

Коснитесь, чтобы перейти к следующим отдельным функциям и настройкам принтера.

Коснитесь, чтобы войти в сервисное меню и увидеть контактную информацию службы клиентской поддержки.

NETWORK (CETB)

Коснитесь, чтобы войти в меню Network для подключения или отключения беспроводного доступа Wi-Fi и изменения настроек проксисервера в Set Proxy.

CONNECT WIFI (ПОДКЛЮЧИТЬСЯ ЧЕРЕЗ

БЕСПРОВОДНЫЙ ДОСТУП) — коснитесь, чтобы выполнить беспроводное соединение Wi-Fi.

SET PROXY (НАСТРОИТЬ ПРОКСИ-

СЕРВЕР) — коснитесь, чтобы задать ручные прокси-настройки.

SET STATIC IP (УКАЗАТЬ СТАТИЧЕСКИЙ

IP-АДРЕС) — коснитесь для настройки статического IP-адреса.

Коснитесь, чтобы передвинуть экструдер и технологическую платформу в нулевое положение.

JOG MODE (ТОЛЧКОВЫЙ РЕЖИМ)

Коснитесь, чтобы вывести на дисплей опции перемещения экструдера и технологической платформы по осям X, Y и Z.

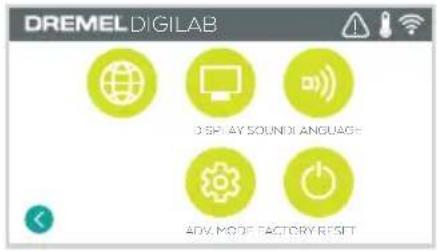

SETTINGS (НАСТРОЙКИ)

LANGUAGE (ЯЗЫК) — коснитесь, чтобы выбрать другой язык меню.

DISPLAY (ДИСПЛЕЙ) — коснитесь, чтобы индивидуально настроить светодиоды корпуса или «горячие клавиши» главного меню.

ЗВУК — коснитесь, чтобы включить/выключить звуковые сигналы 3D45.

ADVANCED MODE (РАСШИРЕННЫЙ

РЕЖИМ) — коснитесь, чтобы вручную установить приоритеты настроек GCode.

FACTORY RESET (ВОЗВРАТ К ЗАВОДСКИМ НАСТРОЙКАМ) — коснитесь, чтобы удалить всю информацию, сохраненную в 3D45, и восстановить заводские настройки.

PREHEAT (ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ)

Коснитесь Nozzle Temp (Темп. сопла), чтобы автоматически начать разогрев экструдера для печати или удаления излишков. После достижения оптимальной температуры коснитесь Platform Temp (Темп. платформы), чтобы начать разогрев технологической платформы.

PURGE (ПРОДУВКА) — когда экструдер разогрелся, коснитесь этой опции, чтобы выдавливать нить в ручном режиме.

ABOUT (ОБ УСТРОЙСТВЕ)

Коснитесь, чтобы увидеть информацию о 3D45, в т. ч. версию микропрограммного обеспечения, счетчик использований, статус принтера и MAC-адрес.

ПИКТОГРАММЫ СЕНСОРНОЙ ПАНЕЛИ

Указывает на наличие ошибки: например, отсутствует нить или открыта дверца.

Указывает, что установлена связь Ethernet.

Указывает уровень сигнала Wi-Fi, после установления соединения значок Wi-Fi становится синего цвета.

Указывает, что экструдер и технологическая платформа остыли.

Указывает, что экструдер и технологическая платформа теплые.

Указывает, что экструдер и технологическая платформа горячие.

ПЕРВИЧНАЯ НАСТРОЙКА

Когда питание Dremel 3D45 включается первый раз, система предложит выполнить первоначальную настройку сети. Завершив этот процесс, вы получите доступ к таким функциям, как удаленная 3D-печать через локальную сеть, уведомления об обновлениях прошивки и мониторинг статуса принтера. Далее вы узнаете, как загрузить свой первый рулон нити и как правильно выставить платформу по уровню.

1. Чтобы завершить первоначальную настройку, коснитесь Start (Начать) после появления соответствующей надписи на экране. Если сейчас отказаться от выполнения настроек сети, к этому всегда можно будет вернуться позднее.

1. Если выбрать Start (Пуск), 3D45 автоматически установит соединение ethernet или выполнит поиск доступных беспроводных сетей.

1. Выберите беспроводную сеть, используя сенсорную панель. При помощи стрелок прокрутите список доступных беспроводных сетей. Коснитесь имени выбранной сети для подтверждения.

1. Введите пароль для этой беспроводной сети и коснитесь Done (Готово).

Dremel Digilab 3D Slicer позволяет загружать, редактировать и комплировать 3D-файлы и подключаться к 3D45 (требуется беспроводное или Ethernet-соединение). В этом программном обеспечении имеется возможность просматривать модели и проекты, пересылать создаваемые сборки, приостанавливать и отменять процесс создания и контролировать его состояние, получать уведомления об обновлениях в рассылках и многое другое. Вы можете установить Dremel Digilab 3D Slicer с www.dremel3d.com или с флеш-накопителя USB, который предоставляется вместе с Dremel 3D45.

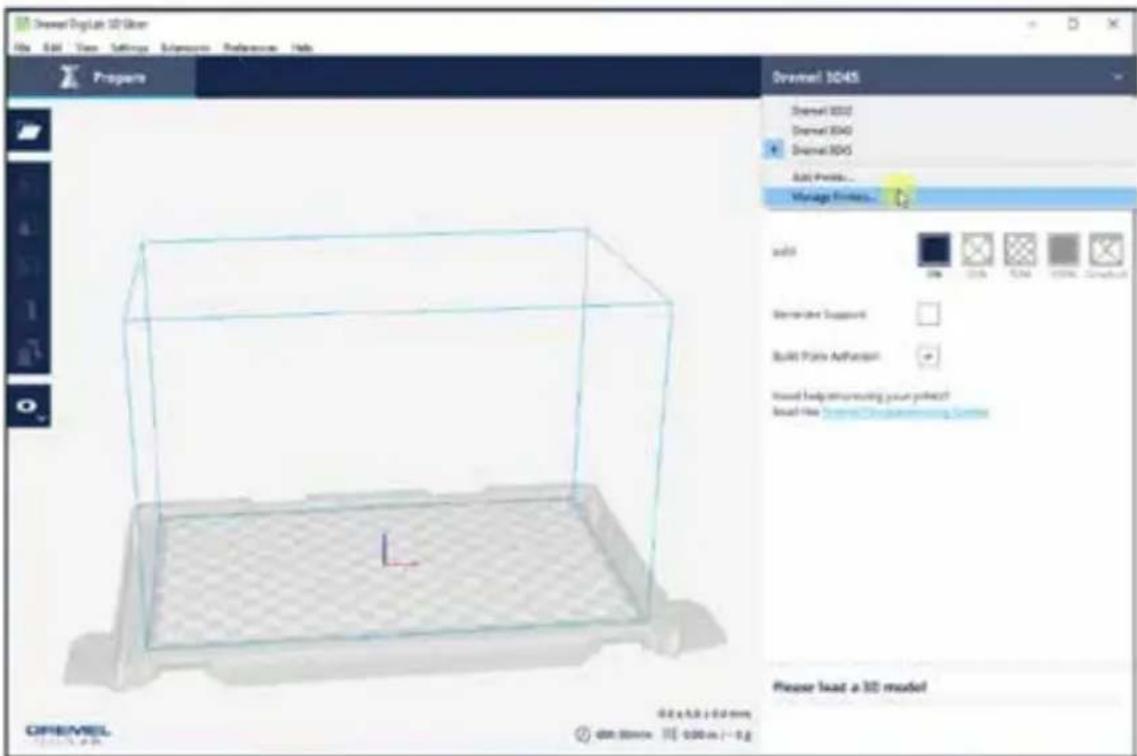

1. Откройте слайсер Dremel, щелкните по названию принтера в верхнем правом углу и щелкните по Manage Printers (Управлять принтерами)

1. Выберите свой Dremel 3D45 и щелкните по Connect via Network (Подключиться через сеть)

1. Щелкните по Add (Добавить) и введите IP-адрес своего принтера
2. Нажмите ОК, а затем Connect (Подключиться)

1. Закройте окно настроек. Теперь на экранной кнопке Build (Создать) должен отображаться зеленый флажок, указывающий на успешное подключение.
2. Нажмите кнопку Build (Создать), чтобы вывести на дисплей изображение с камеры в режиме реального времени.
3. Вы можете управлять печать, нажимая кнопки паузы и остановки на этом экране.

ВНИМАНИЕ

ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ DREMEL 3D45 ВЫПОЛНЯЙТЕ

ТРЕБОВАНИЯ ВСЕХ ПРЕДУПРЕЖДЕНИЙ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

Невыполнение этого может привести к пожару, повреждению оборудования, материальному ущербу или травмам.

ВНИМАНИЕ

НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА ИЛИ НАГРЕТОЙ

ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ НА РАБОТАЮЩЕМ DREMEL 3D45 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с головкой экструдера или технологической платформой во время работы или после нее до остывания головки может привести к травме.

ВНИМАНИЕ

ИСПОЛЬЗУЙТЕ ТОЛЬКО НИТЬ DREMEL. Использование нити,

которая не сертифицирована компанией Dremel, может привести к повреждению оборудования, материальному ущербу или травмам.

ВНИМАНИЕ

НЕ ИЗМЕНЯЙТЕ НАСТРОЙКИ ЭКСТРУДЕРА С ЦЕЛЬЮ

ПРЕВЫШЕНИЯ МАКСИМАЛЬНО ДОПУСТИМОЙ ТЕМПЕРАТУРЫ НИТИ ИСПОЛЗУЕМОГО ТИПА.

Нагрев нити до температуры сверх

рекомендованного диапазона может приводить к опасным для здоровья выделениям.

ОСТОРОЖНО

НЕ ВЫТАСКИВАЙТЕ НИТЬ НАРУЖУ. Невыполнение этого

требования может повредить экструдер.

ЗАГРУЗКА/СМЕНА НИТИ

1. Начните процесс загрузки/смены нити, коснувшись кнопки Filament (Нить) на сенсорной панели. Экструдер переместится в передний правый угол области печати и начнется разогрев его головки.

1. После того как экструдер остановится, откройте крышку принтера 3D45 для облегчения доступа к экструдеру.
2. Если имеющаяся нить загрузилась, обрежьте ее рядом со входом экструдера и коснитесь кнопки со стрелкой на сенсорной панели.

1. Снимите крышку катушки, повернув ее против часовой стрелки, и выньте катушку при ее наличии (см. рис. 1).

РИС. 1

1. Вденьте конец новой нити в направляющую трубку, поставьте катушку на держатель, снова установите крышку катушки, для этого совместите язычки фиксаторов и поверните ее по часовой стрелке (см. рис. 1).

2. После того как в держатель с катушкой помещен моток нити Dremel, принтер автоматически определяет тип нити и подбирает оптимальные настройки. (Это делается в обход параметров печати, загруженных в файле слайсинга.) ПРИМЕЧАНИЕ. Меню расширенных настроек позволяет вручную изменить параметры печати после смены нити. Проверьте все настройки (если они были изменены вручную), поскольку неправильно заданные параметры могут стать причиной отказов в работе, причинения материального ущерба или травм, см. таблицу «Тип нити и настройки» на стр. 444 или см. последнюю версию таблицы на сайте dremel3d.com.

ПРИМЕЧАНИЕ. Также, войдя в меню расширенных настроек, вы можете взять параметры печати из сохраненного файла слайсинга. В этом случае принтер не сможет изменить параметры печати. Проверьте все настройки перед началом печати, поскольку неправильно заданные параметры могут стать причиной отказов в работе, причинения материального ущерба или травм.

1. При смене нити принтер 3D45 автоматически выполняет продувку для очистки от старой нити.

2. Когда появится экран Feed Filament (Подача нити), коснитесь стрелки на сенсорной панели и проденьте нить, идущую от направляющей трубки, во входное отверстие экструдера так, чтобы экструдер начал осуществлять подачу самостоятельно (см. рис. 2).

ПРИМЕЧАНИЕ. Прежде чем закончить процесс смены нити, убедитесь, что шестеренный механизм внутри экструдера хорошо захватил нить. При этом вы почувствуете, что нить натянулась и дальше двигается сама.

1. Нить будет протягиваться через экструдер и выходить из его разогретой головки. ПРИМЕЧАНИЕ. Перед отправкой с завода принтер Dremel 3D45 испытывался путем пробного создания моделей. Пробные образцы могли создаваться с использованием нити, цвет которой отличался от той, которой пользуетесь вы. Соответственно, в экструдере может оставаться небольшое количество старой нити.

2. Когда из головки экструдера покажется новая нить, коснитесь done (готово) на сенсорной панели, чтобы завершить процесс загрузки, вернитесь в основное меню и выполните калибровку экструдера. Аккуратно удалите излишек нити, не касаясь горячей головки экструдера. При необходимости осторожно

уберите остатки вокруг головки экструдера при помощи острогубцев.

ОСТОРОЖНО

ПРИ УБОРКЕ МУСОРА ПРОЯВЛЯЙТЕ ОСОБУЮ

ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ ПОВРЕДИТЬ ЭКСТРУДЕР. DREMEL 3D45 НЕ МОЖЕТ РАБОТАТЬ НОРМАЛЬНО С ПОВРЕЖДЕННОЙ ГОЛОВКОЙ ЭКСТРУДЕРА И ТРЕБУЕТ ЗАМЕНЫ.

1. Закройте крышку и дверцу 3D45.

ТИП НИТИ И НАСТРОЙКИ

Тип нити ПЛА ЕСО-ABS Нейлон ПЭТФ
Диапазон температур сопла	190–230 °C	190–230 °C	220–280 °C	230–260 °C
Оптимальная температура сопла	220 °C	220 °C	255 °C	250 °C
Диапазон температур технологической платформы	0–60 °C	0–70 °C	0–100 °C	0–80 °C
Оптимальная температура технологической платформы	35 °C	45 °C	100 °C	70 °C
Коэффициент скорости печати	10–300 %	10–300 %	10–300 %	0–100 %
Рекомендуемый коэффициент скорости	100 %	100 %	90%	100 %
Диапазон работы вентилятора	0–100 %	0–100 %	0–100 %	0–100 %
Параметр обдува модели вентилятором	100 %	100 %	50%	100 %

ПРИМЕЧАНИЕ. Последнюю версию настроек нити см. на сайте dremel3d.com.

ПОДГОТОВКА К СОЗДАНИЮ МОДЕЛИ

ПОДГОТОВКА ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ

ВНИМАНИЕ

НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА ИЛИ НАГРЕТОЙ

ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ НА РАБОТАЮЩЕМ DREMEL 3D45 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с головкой экструдера или технологической платформой во время работы или после нее до остывания головки может привести к травме.

ВНИМАНИЕ

НЕ РОНЯЙТЕ ТЕХНОЛОГИЧЕСКУЮ

ПЛАТФОРМУ. При этом может разбиться пластина из закаленного стекла, что связано с опасностью получения травмы.

ВНИМАНИЕ

НЕ ВЫНИМАЙТЕ ПЛАСТИНУ ИЗ ЗАКАЛЕННОГО СТЕКЛА ИЗ

ПЛАСТМАССОВОГО ДЕРЖАТЕЛЯ. Касание кромки пластины из закаленного стекла может привести к травме.

ОСТОРОЖНО

ПЕРЕД КАЖДЫМ РАБОЧИМ СЕАНСОМ СЛЕДИТЕ, ЧТОБЫ

ТЕХНОЛОГИЧЕСКАЯ ПЛАТФОРМА БЫЛА ПОКРЫТА КЛЕЕМ, НАНЕСЕННЫМ ВХОДЯЩИМ В КОМПЛЕКТ КАРАНДАШОМ. Если клей не используется, это может стать причиной снижения качества создаваемого предмета.

1. Снимите технологическую платформу, предварительно нажав и отпустив две защелки перед платформой, после этого поднимите технологическую платформу, используя язычки (рис. 3).

2. Чтобы добиться наилучшего результата, нанесите на платформу тонкий слой клея входящим в комплект карандашом (рис. 4). Подробную информацию см. в «Инструкции по нанесению клея».

ПРИМЕЧАНИЕ. Чтобы очистить платформу, сполосните ее теплой водой и вытрите салфеткой.

1. Установите технологическую платформу, сначала вставив ее заднюю часть в тыльные защелки и затем нажав на переднюю часть платформы до щелчка.

Перед каждым рабочим сеансом следите, чтобы технологическая платформа была покрыта клеем, указанным компанией Dremel. Правильно нанесенный слой клея позволяет в ходе печати приклеить детали к технологической пластине и не дает им сворачиваться и загибаться, особенно при печати крупных элементов.

Слой клея следует наносить через каждые 1-3 печати. Убедитесь, что вы нанесли клей на всю поверхность стола, на котором будет осуществляться печать детали. Прежде чем снимать технологическую пластину или наносить клей убедитесь, что она остыла.

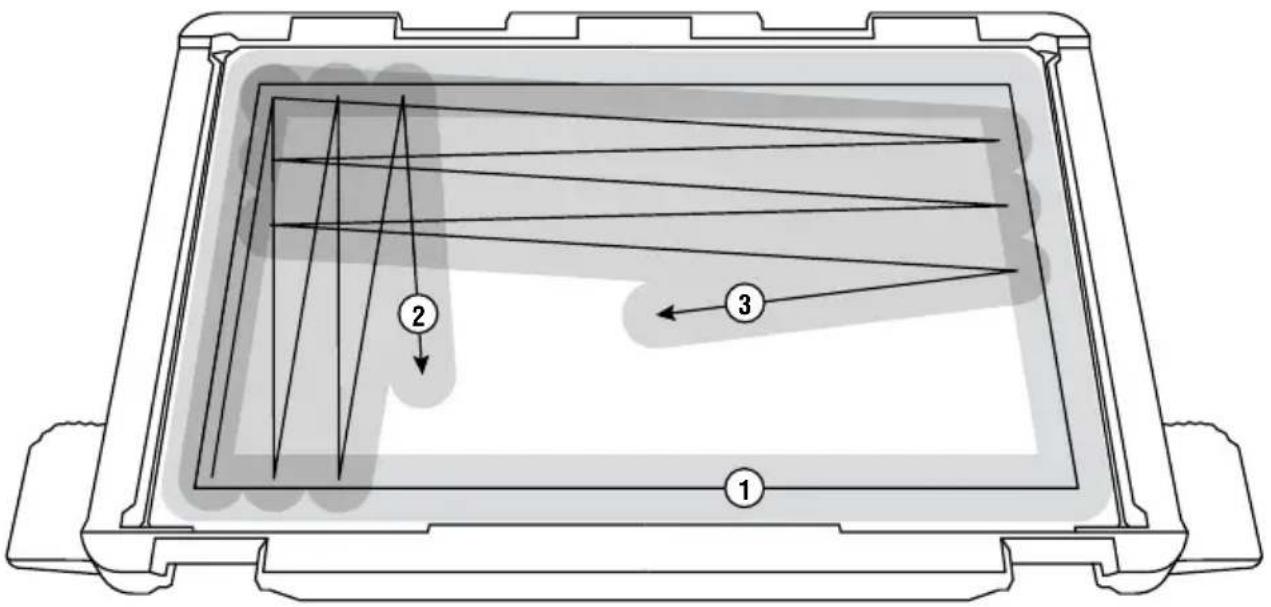

Каждый раз наносите два слоя клея. Сначала клей можно нанести по периметру области печати (1), а потом заполнить остальную площадь зигзагообразными движениями сверху вниз (2). Подождите 10 секунд, после чего нанесите еще один слой зигзагообразными движениями слева направо (3). Это позволит нанести равномерный слой клея по всей поверхности платформы.

Прежде чем выставлять платформу или начинать печать подождите, пока клей высохнет. Разогрев технологической пластины позволит ускорить это процесс.

Через каждые 7-10 процедур нанесения клея или если слой клея становится неровным, необходимо полностью очистить технологическую платформу. Это можно сделать одним из двух способов:

1 вариант: Снимите технологическую платформу с принтера. Намочите ее водой, несколько секунд подержав под струей теплой воды. Не мочите наклейку с предупреждением на лицевой части технологической пластины. После этого клей можно будет легко соскоблить или стереть. Прежде чем устанавливать технологическую платформу обратно в принтер 3D45 убедитесь, что она полностью высохла.

2 вариант: Снимите технологическую платформу с принтера. С помощью шабера соскoblите клей со всей поверхности технологической пластины. Чтобы удалить весь клей, его можно соскабливать движениями слева направо или снизу вверх. Перед тем, как соскабливать клей, снимите технологическую платформу с принтера, так как клеевая пыль может попасть в фильтр и привести к его засорению.

Нанесите два полных слоя клея на чистую технологическую пластину, позволив сначала высохнуть первому слою. Как только высохнет второй слой, заново выставьте платформу, после чего можно начинать следующую печать.

ВЫСТАВЛЕНИЕ ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ ПО УРОВНЮ

ВНИМАНИЕ

НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА ИЛИ НАГРЕТОЙ ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ НА РАБОТАЮЩЕМ DREMEL 3D45 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с головкой экструдера или технологической платформой во время работы или после нее до остывания головки может привести к травме.

Каждый раз, когда технологическая платформа ставится на место, важно выставить ее по уровню, чтобы добиться равномерного просвета до головки экструдера. Если не выставить платформу по уровню, это может привести к ошибкам в создании модели.

1. Коснитесь Level (Выставление по уровню) на сенсорной панели 3D45.

1. Экструдер и платформа передвинутся на нужное место, выставив технологическую платформу по уровню. Принтер 3D45 проверяет в первую очередь выставление по уровню в точке заднего (упорного) центра платформы. Два регулятора под технологической платформой используются для того, чтобы поднимать и опускать ее слева и справа. Экструдер оснащен датчиком, который определяет, выставлен ли по уровню стол, при этом дополнительные средства и инструменты не требуются.
2. Сенсорная панель покажет, если платформа расположена слишком высоко или слишком низко. Если технологическая платформа находится слишком высоко, поворачивайте соответствующий регулятор вправо, пока не услышите звуковой сигнал и сенсорная панель не сообщает о готовности проверить выставление стола по уровню.

1. Если технологическая платформа находится слишком низко, поворачивайте регулятор влево, пока не услышите звуковой сигнал и сенсорная панель не сообщает о готовности проверить выставление стола по уровню.

1. Коснитесь Verify (Проверить) для проверки выставления стола по уровню. Если необходима дополнительная регулировка, сенсорная панель покажет нужное направление; если уровень выставлен правильно, экструдер передвинется в следующую точку и процесс выставления по уровню может быть повторен.

1. Повторите шаги 3–5 для следующей координаты, когда стол будет полностью выставлен по уровню, экструдер автоматически перейдет в положение для калибровки, завершая процесс выставления по уровню.

ПОДСОЕДИНЕНИЕ КАБЕЛЯ USB

1. Убедитесь, что выключатель питания 3D45 находится в выключенном положении.
2. Подсоедините прилагаемый в комплекте кабель USB к принтеру 3D45 и компьютеру (рис. 5).
3. Откройте программу.
4. Включите питание Dremel 3D45, чтобы синхронизировать компьютер с принтером Dremel 3D45.

ПОДКЛЮЧЕНИЕ ETHERNET

1. Убедитесь, что выключатель питания 3D45 находится в выключенном положении.
2. Вставьте кабель ethernet в разъем принтера 3D45 (рис. 6).
3. Включите питание Dremel 3D45. Ethernet- подключение будет обнаружено автоматически. Коснитесь Ассерт (Принять), чтобы подтвердить подключение.

СОЗДАНИЕ МОДЕЛИ

ВНИМАНИЕ ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ DREMEL 3D45 ВЫПОЛНЯЙТЕ ТРЕБОВАНИЯ ВСЕХ ПРЕДУПРЕЖДЕНИЙ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. Невыполнение этого может привести к пожару, повреждению оборудования, материальному ущербу или травмам.

A ВНИМАНИЕ НИЧЕГО НЕ ТРОГАЙТЕ ВНУТРИ РАБОТАЮЩЕГО DREMEL 3D45. Касание движущихся частей Dremel 3D45 во время работы может стать причиной ухудшения качества создаваемой модели, повреждения оборудования или травм.

ПРИМЕЧАНИЕ. Перед отправкой с завода принтер Dremel 3D45 испытывается путем пробного создания моделей. Пробные образцы могли создаваться с использованием нити, цвет которой отличался от той, которой пользуетесь вы. Соответственно, в экструдере может оставаться небольшое количество старой нити. Этот цвет может частично передаться вашей первой модели, пока не будет окончательно замещен цветом новой нити.

При создании предметов принтером 3D45 есть несколько доступных опций:

1) встроенная память принтера;
2) флеш-накопитель USB;
3) компьютер.

ПЕРЕД СОЗДАНИЕМ МОДЕЛИ

1. Убедитесь, что загружено достаточное количество нити (см. стр. 442). Если в процессе создания в принтере 3D45 закончится нить, он перейдет в режим паузы, пока не будет добавлена новая нить.
2. Убедитесь, что нанесен клей, технологическая платформа выставлена по уровню и ей не мешают посторонние предметы.
3. Проверьте, чтобы температура экструдера и технологической платформы была выставлена в соответствии с типом используемой нити (подробнее см. 444).

СОЗДАНИЕ МОДЕЛИ ИЗ ВСТРОЕННОЙ ПАМЯТИ ПРИНТЕРА

1. Перейдя в главное меню, коснитесь Build (Создать).

1. В меню создания коснитесь пиктограммы принтера.

1. Коснитесь файла модели, которую хотите создать. (Для прокрутки страниц используйте стрелки.)

1. На странице сведений о модели коснитесь Build (Создать), чтобы начать процесс создания.

1. Сначала принтер 3D45 производит совмещение экструдера и технологической платформы в нулевом положении, после этого окончательное совмещение производится датчиком уровня. Головка экструдера и платформа начинают разогреваться, на что может уйти несколько минут. После достижения необходимой температуры начинается процесс создания модели.
2. Когда модель готова, принтер 3D45 автоматически совмещает положения экструдера и технологической платформы по калибровочным точкам и охлаждает головку экструдера и платформу.
3. Дождитесь, когда сенсорная панель сообщает о том, что экструдер и технологическая платформа достаточно остыли, прежде чем извлечь созданный предмет. Соответствующие инструкции см. в разделе «Снятие созданного предмета с технологической платформы».

СОЗДАНИЕ МОДЕЛИ ИЗ ФЛЕШ-НАКОПИТЕЛЯ USB

1. Перейдя в главное меню, коснитесь Build (Создать).

1. Коснитесь пиктограммы USB, чтобы открыть содержимое флеш-накопителя USB.

1. Для получения модели из флеш-накопителя USB, выполните шаги 3–7 раздела «Создание модели из встроенной памяти принтера».

СОЗДАНИЕ МОДЕЛИ С КОМПЬЮТЕРА

Dremel 3D45 совместим с Dremel Digilab 3D Slicer и Simplified 3D. Для создания модели со своего компьютера следуйте инструкциям, которые прилагаются к этим программам.

ОТМЕНА СОЗДАНИЯ МОДЕЛИ НА ПРИНТЕРЕ 3D45

Чтобы отменить создание модели во время разогрева или в процессе создания, коснитесь Stop (Стоп) на сенсорной панели. Если выбрать Yes (Да), экструдер и технологическая платформа переместятся в свое откалиброванное положение.

СНЯТИЕ ПРЕДМЕТА С ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ

ВНИМАНИЕ

НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА ИЛИ НАГРЕТОЙ

ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ НА РАБОТАЮЩЕМ DREMEL 3D45 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с головкой экструдера или технологической платформой во время работы или после нее до остывания головки может привести к травме.

ВНИМАНИЕ

ИСПОЛЬЗУЙТЕ СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ.

Использование индивидуальных средств защиты, таких как очки и термостойкие перчатки, снижает вероятность получения травм.

ВНИМАНИЕ

СЛЕДИТЕ ЗА ПОЛОЖЕНИЕМ СВОЕГО ТЕЛА, КОГДА

СНИМАЕТЕ СОЗДАННЫЙ ПРЕДМЕТ С ПЛАТФОРМЫ, ИСПОЛЬЗУЯ РУЧНОЙ ИНСТРУМЕНТ. Случайное падение инструмента и неправильное положение тела во время снятия предмета с технологической платформы может стать причиной травмы.

ВНИМАНИЕ

НЕ РОНЯЙТЕ ТЕХНОЛОГИЧЕСКУЮ

ПЛАТФОРМУ. При этом может разбиться пластина из закаленного стекла, что связано с опасностью получения травмы.

ВНИМАНИЕ

ПРИ СНЯТИИ ПРЕДМЕТОВ НЕ ДОПУСКАЙТЕ ИЗГИБАЮЩИХ ЩИХ ДЕФОРМАЦИЙ

ИЛИ СКРУЧИВАЮЩИХ ДЕФОРМАЦИЙ ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ. При этом пластина из закаленного стекла может отделиться от пластмассового держателя и стать причиной травмы.

ОСТОРОЖНО

ВО ВРЕМЯ СНЯТИЯ ПРЕДМЕТА СТАРАЙТЕСЬ НЕ ПОЦАРАПАТЬ

ТЕХНОЛОГИЧЕСКУЮ ПЛАТФОРМУ. ЦАРАПИНЫ НА ПЛАТФОРМЕ ВЕДУТ К НЕПРАВИЛЬНОМУ СОЗДАНИЮ ПРЕДМЕТА.

1. Прежде чем снять предмет, дождитесь остывания экструдера.
2. Выньте технологическую платформу из области печати вместе с прикрепленным предметом.
3. Отделите созданный предмет от платформы. При необходимости используйте для съема предмета с технологической платформы специально предназначенный для этого инструмент (рис. 8).

СНЯТИЕ ОПОР (ЕСЛИ ТРЕБУЕТСЯ)

Воспользуйтесь острогубцами, чтобы извлечь опоры, находящиеся внутри предмета или другом труднодоступном месте.

ИСПОЛЬЗОВАНИЕ КАМЕРЫ

Ваш принтер 3D45 оснащен камерой, которую можно использовать для удаленного наблюдения за печатью при условии подключения принтера к сети. Получить доступ к камере можно двумя способами: через Dremel Digilab 3D Slicer (см. стр. 440) или напрямую через браузер.

1. Убедитесь, что устройство, с которого вы хотите просматривать изображение с камеры, подключено к той же сети, что и 3D-printer. Подключение может быть по Wi-Fi или с помощью Ethernet.
2. В главном меню принтера 3D45 коснитесь Tools (Инструменты)

1. В меню инструментов коснитесь About (О программе)

1. Найдите IP-адрес своего принтера. Если принтер подключен к сети с помощью Ethernet, его адрес будет указан после «Ethernet IP». Если он подключен к сети с помощью Wi-Fi, его адрес будет указан после «Wi-Fi IP». Он будет представлять собой последовательность из трех-четырех чисел, разделенных точкой.

1. Откройте любой браузер на устройстве, на котором вы хотите просматривать изображение с камеры.

2. В адресной строке введите следующее: http://IP-АДРЕС:10123/stream_simple.html Например, http://000.000.000.000:10123/stream_simple.html

3. Нажмите ввод, и вы увидите экран с изображением с камеры, как показано ниже.

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

1. ВСЕГДА ИСПОЛЬЗУЙТЕ ПРИЛАГАЮЩИЙСЯ КЛЕЙКИЙ КАРАНДАШ.
2. Перед каждым сеансом печати убедитесь, что технологическая платформа выставлена по уровню.
3. Чтобы нить хорошо приставала к технологической платформе, периодически смывайте клей с платформы теплой водой, после чего, просушив ее, наносите новый слой клея и заново выставляйте платформу по уровню.
4. Следите, чтобы катушка была установлена правильно и вращалась без помех.
5. Если принтер Dremel 3D45 используется впервые или после замены нити, подождите, пока выдавливаемый принтером материал не сравняется по цвету с установленной нитью.
6. В начале создания модели важно следить за работой принтера Dremel 3D45. Затруднения с печатью возникают чаще всего на первом этапе. К счастью, именно это время наиболее удобно для того, чтобы прервать создание модели, очистить технологическую платформу и начать печать заново. Не отходите далеко от Dremel 3D45 во время процесса печати.
7. Целесообразно сохранить упаковку Dremel 3D45, которая пригодится для того, чтобы уложить принтер и перевезти в другое место в будущем.
8. В месте хранения катушек с нитью следует поддерживать умеренную температуру и влажность. Не рекомендуется вскрывать герметичную упаковку нити до ее использования.
9. Используйте инструмент для съема создаваемых предметов осторожно, стараясь не повредить предмет или технологическую платформу.
10. Лучше всего по возможности располагать предмет по центру платформы. Важное значение имеет правильная ориентация предмета. Следите за тем, как предмет расположен и сориентирован на технологической платформе.
11. Для нависающих под крутым углом (менее 45 градусов) частей рекомендуется использовать опоры во время печати.
12. Перед тем как снять предмет, всегда извлекайте технологическую платформу.

ПРОЧИСТКА ЭКСТРУДЕРА

Для очистки экструдера и удаления скопившихся остатков нити используйте специально предназначенный для этого инструмент (рис. 9).

1. Нажмите кнопку смены нити на экране и дождитесь разогрева экструдера. После того как нить размягчится, вставьте инструмент для прочистки во входное отверстие экструдера (вверху).
2. Забившиеся остатки выталкиваются вниз и выдавливаются из головки экструдера. Следует протолкнуть инструмент для прочистки до конца, чтобы добиться полного удаления нити. Не нужно прилагать при этом чрезмерное усилие, чтобы не повредить экструдер.

Если принтер 3D45 подключен к сети Wi-Fi, после каждого включения он выполняет проверку на наличие обновлений микропрограммного обеспечения. Обновление может быть также выполнено непосредственно с сенсорной панели. Чтобы перепрошить микропрограмму, выполните следующее.

1. Коснитесь Tools (Инструменты) и затем Updates (Обновления).

1. Принтер 3D45 проверит актуальность установленной версии и при необходимости запросит подтверждение на то, чтобы обновить ее.
2. Выберите вариант согласия на загрузку и установку последней версии микропрограммного обеспечения.

1. После того как принтер 3D45 включится и вернется к Home Screen (Основной экран), перепрошивка будет завершена.

ПЕРЕПРОШИВКА МИКРОПРОГРАММЫ В РУЧНОМ РЕЖИМЕ

Если принтер 3D45 не подключен к сети, микропрограммное обеспечение может быть обновлено непосредственно с флеш-накопителя USB.

1. Откройте в браузере www.dremel3d.com и загрузите файл с последней версией микропрограммы 3D45.
2. Сохраните файл с микропрограммным обеспечением 3D45 на пустой флеш-накопитель USB, отформатированный в файловой системе FAT32.
3. Выключите питание 3D45.
4. Вставьте флеш-накопитель в порт USB-A.
5. Включите принтер 3D45, он автоматически обнаружит и установит новое программное обеспечение.
6. Выключите принтер 3D45, извлеките флешнакопитель USB и включите принтер снова, чтобы завершить перепрошивку.

НАРУЖНАЯ ОЧИСТКА

Очищайте принтер 3D45 снаружи при помощи безворсовой ткани. Очистите наружные поверхности от видимой глазом грязи.

Чтобы не повредить Dremel 3D45, не используйте воду, химические реагенты или другие чистящие средства.

ОЧИСТКА ГОЛОВКИ ЭКСТРУДЕРА

ОСТОРОЖНО

ПРИ УБОРКЕ МУСОРА ПРОЯВЛЯЙТЕ ОСОБУЮ

ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ ПОВРЕДИТЬ ЭКСТРУДЕР. DREMEL 3D45 НЕ МОЖЕТ РАБОТАТЬ НОРМАЛЬНО С ПОВРЕЖДЕННОЙ ГОЛОВКОЙ ЭКСТРУДЕРА И ТРЕБУЕТ ЗАМЕНЫ.

ВНИМАНИЕ

НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА ИЛИ НАГРЕТОЙ

ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ НА РАБОТАЮЩЕМ DREMEL 3D45 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с головкой экструдера или технологической платформой во время работы или после нее до остывания головки может привести к травме.

Небольшими острогубцами снимите пластмассовые остатки с головки экструдера. Если они снимаются плохо, экструдер может понадобиться разогреть.

ОЧИСТКА СЕНСОРНОЙ ПАНЕЛИ

Протрите сенсорную панель мягкой безворсовой тканью. Не используйте для очистки панели чистящие аэрозоли.

Проблема Причина Способ устранения
Нить плохо выдавливается или неправильно прилипает к пленке.	Это может происходить из-за того, что платформа не выставлена по уровню относительно головки экструдера.	Выставление технологической платформы по уровню позволит добиться совмещения головки экструдера и улучшения качества печати. Отмените создание модели, очистите технологическую платформу, выставьте ее по уровню и снова запустите процесс печати.
Dremel 3D45 зависает перед началом печати.	Возможен конфликт команд, полученных Dremel 3D45.	Выключите питание, подождите 30 секунд и снова включите питание.
Подложка не отделяется при чистке, что приводит к ухудшению качества готовой модели.	Деталь сориентирована неправильно.	Измените ориентацию трехмерной модели в файле программы слайсинга, чтобы свести к минимуму использование подложки или расположить ее на менее важной поверхности.
Хаотичное нагромождение в конце сеанса печати.	Неправильная укладка слоя в создаваемом предмете, модель была сохранена при минимальной площади поверхности соприкосновения с технологической платформой, либо при создании предмет полностью находился в висячем положении без выбранных опорных точек.	Используйте функцию предварительного просмотра в программе слайсинга, чтобы посмотреть высоту и расположение первого слоя. При необходимости используйте при печати опоры.
	Возможно, сдвиг Z-Gap выставлен с ошибкой и головка экструдера неправильно выдерживает расстояние от платформы.	Обратитесь в службу клиентской поддержки, чтобы уточнить, как выполнить калибровку сдвига Z-Gap.
Деталь печатается только до половины.	Закончилась нить. Во время печати забился проход для нити.	Замените нить и возобновите печать.См. «Нить не выходит».
Нить не выходит. Забился экструдер. Обратитесь в службу клиентской поддержки.
Экструдер не возвращается в исходное положение.		Обратитесь в службу клиентской поддержки.
Неоднородные или рыхлые слои пластмассы на нависающих под углом частях.	Нависающие части модели разнесены слишком далеко или расположены под слишком крутым углом (< 45 градусов).	При создании модели используйте опоры.
3D45 не обнаруживает сеть Wi-Fi. Принтер стоит слишком далеко от беспроводного маршрутизатора.		Перенесите 3D45 ближе к маршрутизатору.Подключитесь к сети через Ethernet.
3D45 не устанавливает соединение с сетью.	Принтер стоит слишком далеко от беспроводного маршрутизатора.	Перенесите 3D45 ближе к маршрутизатору.
	Неправильные пароль для входа в сеть или SSID.	Заново введите пароль/SSID или уточните пароль у владельца сети.

Проблема Причина Способ устранения

Создание модели не началось после отправки через сеть.	Закончилась нить. Загрузите дополнительную нить и возобновите печать.
	Дверцы открыты. Чтобы начать создание модели через сеть, дверцы должны быть закрыты, начните процесс создания модели из очереди на печать.
	Процесс создания модели уже выполняется.	Чтобы начать создание модели через сеть, технологическая пластина должна быть очищена. Очистите пластину и начните создание модели из очереди на печать.

ПРОГРАММНО-АППАРАТНЫЕ СРЕДСТВА И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Перепрошивка микропрограммы

Dremel рекомендует сразу устанавливать все выпускаемые микропрограммные обновления.

Dremel предоставляет обновления микропрограммного обеспечения в целях улучшения работы и добавления дополнительных функций принтера Dremel 3D45 на протяжении всего срока службы изделия. Для обновления Dremel 3D45 предлагается два способа. 1. Загрузите обновление с сайта dremel3d.com и установите его, используя накопитель USB. 2. Подключите принтер Dremel 3D45 к Интернету и выполните обновление через сенсорную панель Dremel 3D45.

Программное обеспечение с открытым исходным кодом, используемое в продукции компании Dremel Изделие содержит программные компоненты, лицензия на использование которых предоставляется владельцем прав по одной из версий генеральной общедоступной лицензии GNU (GPL), ограниченной общедоступной лицензии GNU (LGPL) или любой другой лицензии на программное обеспечение с открытым исходным кодом, требующей свободного предоставления этого кода. Получить полную копию соответствующего исходного кода в пригодной для машинного считывания форме можно, направив письменный запрос по следующему адресу.

Dremel

Кому: Ответственный за программное обеспечение с открытым исходным кодом Р.О Вox 081126

В запросе необходимо указать: (i) название изделия Dremel; (ii) заводской номер (если есть); (iii) версию программного обеспечения (если есть); (iv) Ф. И. О.; (v) название компании (если есть) и (vi) обратный почтовый адрес и адрес электронной почты (если есть).

Компания может взимать номинальную плату для покрытия фактической стоимости физического носителя и пересылки.

Запрос может быть отправлен (i) в течение 3 (трех) лет с момента получения изделия, содержащего программное обеспечение, по поводу которого подается запрос; (ii) для кода, лицензируемого по GPL версии 3 — в течение всего периода времени, в который компанией Dremel обеспечиваются наличие запасных частей и клиентская поддержка этого изделия.

Гарантия в отношении дальнейшего использования программного обеспечения с открытым исходным кодом

Компания DREMEL не дает гарантии на содержащиеся в устройстве программы с открытым исходным кодом при их использовании не по назначению, указанному для DREMEL. Лицензии, перечисленные ниже, определяют гарантийные условия, если таковые имеются, предоставляемые разработчиками или лицензиарами программного обеспечения с открытым исходным кодом. DREMEL специально оговаривает отказ от гарантийных обязательств за любые дефекты, вызванные внесением изменений в программы с открытым исходным кодом или конфигурацию оборудования. Покупатель не имеет права на гарантийную рекламацию к DREMEL, если программное обеспечение с открытым исходным кодом нарушает права интеллектуальной собственности третьих лиц. Техническая поддержка (при ее наличии) оказывается только для немодифицированного программного обеспечения.

ПОТРЕБИТЕЛЬСКАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ DREMEL®

На данную продукцию DREMEL распространяется гарантия в соответствии с законодательными положениями, принятыми в стране продажи и эксплуатации. Гарантия не распространяется на повреждения, возникающие в результате нормального износа и неправильной эксплуатации.

Если изделие не соответствует условиям настоящей письменной гарантии, выполните следующие действия.

1. НЕ ВОЗВРАЩАЙТЕ изделие по месту покупки.
2. Обратитесь в службу поддержки через www.dremel.com за дальнейшими указаниями.

УТИЛИЗАЦИЯ

Списанные электроинструменты, принадлежности и упаковку следует сдавать на экологически чистую переработку отходов.

ТОЛЬКО ДЛЯ СТРАН-ЧЛЕНОВ ЕЭС

Не выбрасывайте электроинструменты в бытовой мусор! Согласно европейской директиве 2012/19/ЕЭС об отходах электрического

и электронного оборудования, а также о реализации этой директивы в государственном законодательстве сбор и сдача на экологически чистую утилизацию отходов электроинструментов осуществляется раздельным способом.

КАК СВЯЗАТЬСЯ С КОМПАНИЕЙ DREMEL

Для получения дополнительной информации по ассортименту товаров Dremel, службе поддержки и технической поддержке по телефону посетите сайт www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Нидерланды

通用安全警告

警告
