Typ produktu	Drukarka 3D
Marka	Dremel
Model	Digilab 3D45
Technologia druku	Osadzanie topionego filamentu (FDM)
Objętość robocza (Dł x Szer x Wys)	255 x 155 x 170 mm
Grubość warstwy	100 mikronów (0,10 mm)
Średnica filamentu	1,75 mm
Maksymalna temperatura dyszy	280 °C
Maksymalna temperatura stołu	100 °C
Stół grzewczy	Tak, ze szklaną płytą hartowaną
Poziomowanie stołu	Automatyczne z czujnikiem
Łączność	WiFi, Ethernet, USB (pendrive), USB do komputera
Ekran	Dotykowy kolorowy IPS 4,5 cala
Pamięć wewnętrzna	8 GB
Wbudowana kamera	Tak, do zdalnego monitorowania
Zasilanie	100-240 V, 47-60 Hz, 0,85-2,3 A
Waga (bez szpuli)	19,4 kg
Wymiary	515 x 406 x 394 mm
Kompatybilne materiały	PLA, ECO-ABS, Nylon, PETG (filamenty Dremel)
Oprogramowanie	Dremel Digilab 3D Slicer (Windows/Mac)
Gwarancja	Ograniczona, zgodnie z lokalnymi przepisami
Bezpieczeństwo	Czujnik końca filamentu, detekcja RFID, automatyczne zatrzymanie
Konserwacja	Czyszczenie dyszy, aktualizacja oprogramowania przez USB lub OTA

Często zadawane pytania - Digilab 3D45 DREMEL

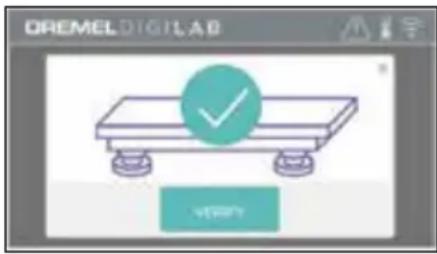

Jak wyrównać stół roboczy?

Przed każdym wydrukiem wybierz Poziomowanie na ekranie dotykowym. Drukarka ustawia dyszę i używa czujnika do wykrycia wysokości. Obróć dwa pokrętła pod stołem, aż usłyszysz sygnał i ekran wskaże, że poziom jest prawidłowy. Potwierdź przyciskiem Sprawdź.

Jak wymienić filament?

Dotknij Filament na ekranie dotykowym, aby nagrzać dyszę. Odetnij zużyty filament przy wejściu, wyjmij szpulę, włóż nowy filament do rurki prowadzącej i umieść szpulę. Wpychaj filament do wejścia, aż zacznie wychodzić przez dyszę. Potwierdź przyciskiem Gotowe.

Jakie filamenty są kompatybilne?

Używaj wyłącznie filamentów Dremel o średnicy 1,75 mm: PLA, ECO-ABS, Nylon i PETG. Użycie innych filamentów może uszkodzić drukarkę lub unieważnić gwarancję. Ustawienia druku są automatycznie optymalizowane dzięki detekcji RFID.

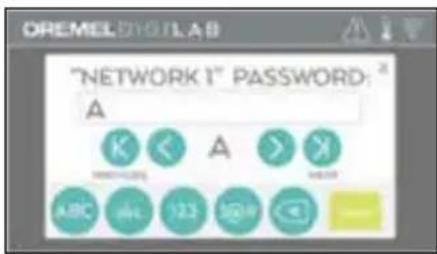

Jak podłączyć drukarkę do WiFi?

Na ekranie dotykowym przejdź do Narzędzia > Sieć > Połącz WiFi. Wybierz swoją sieć, wpisz hasło i dotknij Gotowe. Niebieska ikona WiFi pojawi się po pomyślnym połączeniu.

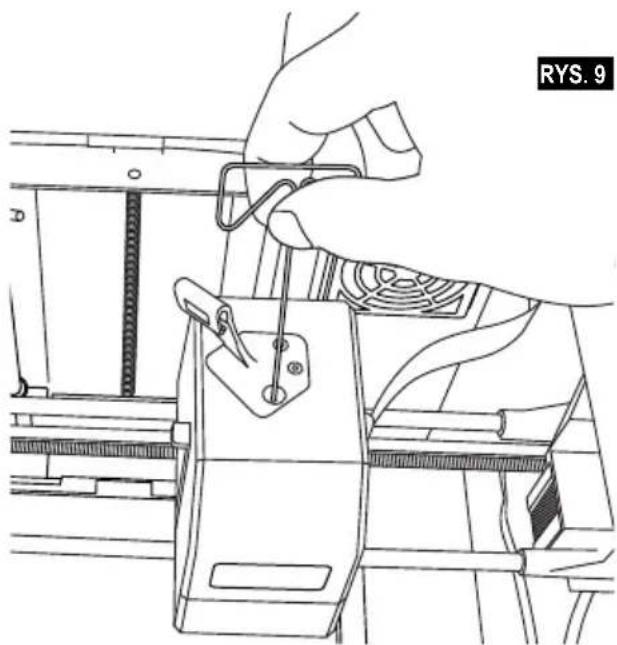

Jak rozwiązać problem z zablokowaną dyszą?

Nagrzej dyszę przez Filament lub Podgrzewanie. Gdy jest gorąca, użyj dołączonego narzędzia do odblokowania, wkładając je do wejścia, aby wypchnąć zanieczyszczenia. Nie używaj nadmiernej siły, aby nie uszkodzić dyszy.

Jak zdjąć wydruk ze stołu?

Poczekaj, aż dysza i stół ostygną poniżej 60 °C. Zdejmij stół, odblokowując zaciski. Użyj szpachelki ostrożnie, aby oderwać obiekt. Unikaj zarysowania szkła.

Jak zaktualizować oprogramowanie?

Przez WiFi: przejdź do Narzędzia > Aktualizacje i zaakceptuj, jeśli dostępna jest nowa wersja. W przeciwnym razie pobierz plik z dremel3d.com, skopiuj go na pendrive sformatowany w FAT32, włóż go i uruchom ponownie drukarkę.

Co zrobić, jeśli wydruk nie przywiera?

Upewnij się, że stół jest wypoziomowany i czysty. Nałóż cienką warstwę kleju dostarczonego w sztyfcie. Sprawdź, czy temperatura dyszy i stołu odpowiada używanemu filamentowi (np. 220°C dla PLA, stół 35°C).

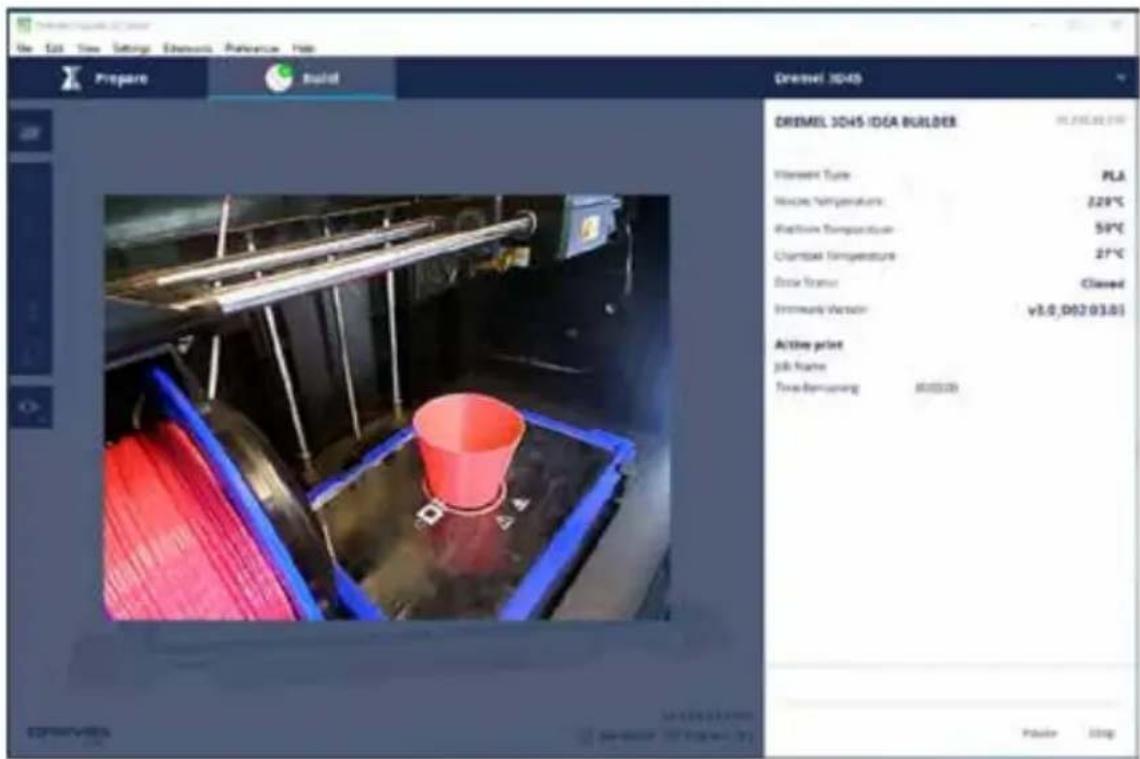

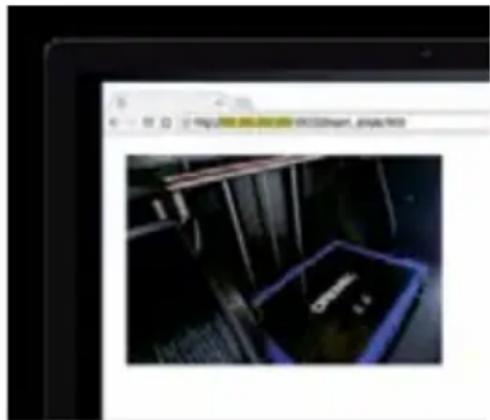

Jak użyć kamery do monitorowania wydruku?

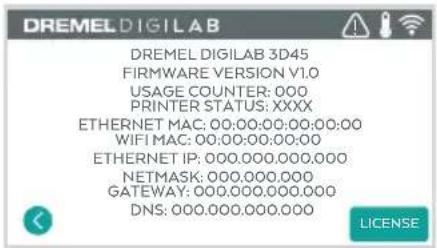

Podłącz drukarkę do sieci. Znajdź jej adres IP w Narzędzia > O programie. W przeglądarce wpisz http://ADRES_IP:10123/stream_simple.html. Zobaczysz transmisję na żywo.

Jaka jest minimalna grubość warstwy?

Minimalna grubość warstwy wynosi 100 mikronów (0,10 mm). Pozwala to na uzyskanie bardzo szczegółowych wydruków. Możesz dostosować ten parametr w programie do krojenia Dremel Digilab 3D Slicer.

INSTRUKCJA OBSŁUGI Digilab 3D45 DREMEL

LET OP DE POSITIE VAN UW

LICHAAM WANNEER U

PROSIMY PRZECZYTAĆ WSZYSTKIE

INSTRUKCJE ZAWARTE W NINIEJSZEJ INSTRUKCJI I ZAPOZNAĆ SIĘ Z DREMEL 3D45 PRZED KONFIGURACJĄ I UŻYCIEM. NIESTOSOWANIE SIĘ DO OSTRZEŻEŃ I INSTRUKCJI MOŻE SKUTKOWAĆ POŻAR, USZKODZENIE SPRZĘTU, SZKODY NA MIENIU LUB OBRAŻENIA CIAŁA. OSTRZEŻENIA ORAZ INSTRUKCJE NALEŻY ZACHOWAĆ DO WYKORZYSTANIA W PRZYSZŁOŚCI

Należy pamiętać, że zawartość Skróconej instrukcji obsługi i Instrukcja obsługi może się zmieniać w czasie. Najnowsza wersja dostępna jest na stronie www.dremel3d.com.

BEZPIECZEŃSTWO MIEJSCA PRACY

a. Miejsce pracy należy utrzymywać w czystości i zapewnić jego dobre oświetlenie. Nieuporządkowane i nieoświetlone miejsce pracy może być przyczyną wypadków.
b. Nie należy używać Dremel 3D45 w miejscach, w których znajdują się łatwopalne ciecze, gazy lub pyły. Dremel 3D45 wytwarza wysokie temperatury, które mogą spowodować zapłon pyłu lub oparów.
c. Niewykorzystywane urządzenia 3D45 należy przechowywać w miejscu niedostępnym dla dzieci i innych nieprzeszkolonych osób. Użycie przez nieprzeszkolonych użytkowników może skutkować obrażeniami.

BEZPIECZEŃSTWO ELEKTRYCZNE

a. Zawsze podłączać Dremel 3D45 do właściwie uziemionego gniazda. Nie modyfikować wtyczki Dremel 3D45. Nieprawidłowe uziemienie i modyfikacje wtyczki zwiększają ryzyko porażenia prądem.
b. Nie używać Dremel 3D45 w wilgotnych lub mokrych miejscach. Nie należy wystawiać Dremel 3D45 na działanie deszczu. Obecność wilgoci zwiększa ryzyko porażenia prądem.
c. Nie obciązać przewodu. Nigdy nie używać przewodu do przenoszenia, ani do wyciągania wtyczki Dremel 3D45 z gniazda.
Przewód należy trzymać z daleka od wysokich temperatur, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub popłatane kable zwiększają ryzyko porażenia prądem.
d. Unikać używania produktu podczas burzy. Istnieje niewielkie ryzyko wyładowania elektrycznego, które może spowodować porażenie prądem.
e. W przypadku awarii wyjąć wtyczkę Dremel 3D45 z gniazdka.

BEZPIECZEŃSTWO OSÓB

PL

a. Podczas używania Dremel 3D45 należy zachować ostrożność, kierować się rozsądkiem. Nie należy używać Dremel 3D45 w przypadku zmęczenia, pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi podczas użytkowania Dremel 3D45 może doprowadzić do obrażeń ciała.
b. Należy zawsze nosić osobiste wyposażenie ochronne. Zastosowanie sprzętu ochronnego, takiego jak rękawice odporne na ciepło i okulary ochronne, zmniejsza ryzyko obrażeń.
c. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania lub biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez poruszające się części.

UŻYTKOWANIE I PIELEGNACJA DREMEL 3D45

a. Należy kontrolować Dremel 3D45 pod kątem przestawienia lub zacięcia ruchomych części, uszkodzenia części lub wystąpienia innego stanu, który może wpływać na działanie Dremel 3D45. Jeśli podejrzewa się uszkodzenie, przed użyciem należy zlecić naprawę Dremel 3D45 w autoryzowanym centrum serwisowym Dremel. Użytkowanie uszkodzonego Dremel 3D45 może skutkować niską jakością drukowania, dalszym uszkodzeniem sprzętu, szkodami na mieniu lub obrażeniami ciała.
b. Nie dotykać końcówki ekstrudera lub rozgrzanego stołu drukowania Dremel 3D45 podczas pracy, ani przed jej ostygnięciem co najmniej do 60 °C (140 °F). Kontakt z końcówką ekstrudera lub podgrzewanym stołem drukowania podczas lub po pracy, przed ich ostygnięciem, może spowodować obrażenia ciała.
c. Ustawić Dremel 3D45 w dobrze wentylowanym pomieszczeniu. Umieścić drukarkę Dremel 3D45 na płaskiej niepalnej powierzchni, z dala od łatwopalnego materiału. Zapewnić co najmniej 20 cm wolnej przestrzeni wokół Dremel 3D45. Podczas drukowania Dremel 3D45 topi tworzywo sztuczne. Zapachy tworzyw sztucznych powstające podczas pracy Dremel 3D45 mogą działać drażniąco na oczy i drogi oddechowe. Umieszczenie Dremel 3D45 w pobliżu innych przedmiotów uniemożliwia właściwą wentylację.
d. Nie sięgać do wnętrza Dremel 3D45 podczas pracy. Kontakt z ruchomymi częściami Dremel 3D45 podczas pracy może spowodować niską jakość druku, uszkodzenie sprzętu lub obrażenia ciała.
e. Nie zezwalać na dostęp osób niewykwalifikowanych do 3D45 podczas pracy. Użytkowanie Dremel 3D45 przez osoby niezaznajomione z niniejszymi ostrzeżeniami może spowodować uszkodzenie sprzętu lub mienia oraz obrażenia ciała.
f. Używać wyłącznie filamentu DREMEL. Zastosowanie filamentu nieautoryzowanego przez Dremel może spowodować uszkodzenie sprzętu i mienia lub obrażenia ciała.
g. Nie należy regulować ustawień ekstrudera/ dyszy w sposób taki, że przekroczona będzie maksymalna temperatura znamionowa dla rodzaju użytego filamentu. Grzanie filamentu powyżej zalecanego zakresu może wywołać emisje, które mogą spowodować obrażenia.
h. Trzymać niewielkie przedmioty wydrukowane za

pomocą Dremel 3D45 z dala od małych dzieci.

Niewielkie przedmioty stwarzają ryzyko zadławienia u małych dzieci.

i. Nie drukować nielegalnych lub nieodpowiednich przedmiotów za pomocą Dremel 3D45.

j. Nie używać Dremel 3D45 do tworzenia przedmiotów przeznaczonych do użycia ze świecami, paliwami płynnymi i innymi źródłami ciepła. Tworzywo sztuczne może stopić się pod wpływem ognia lub innych źródeł ciepła. Użycie przedmiotów wydrukowanych przez Dremel 3D45 w ten sposób może spowodować pożar, szkody na mieniu i obrażenia ciała.

k. Nie używać Dremel 3D45 do tworzenia przedmiotów przeznaczonych do kontaktu z żywnością lub napojami, do ich przygotowania, przechowywania lub konsumpcji, jak również dekoracji. Użycie przedmiotów wydrukowanych przez Dremel 3D45 w ten sposób może spowodować choroby lub obrażenia ciała.

I. Nie używać Dremel 3D45 do tworzenia przedmiotów przeznaczonych do wykorzystania z komponentami elektrycznymi lub obudowami komponentów elektrycznych. Tworzywo Dremel nie jest przeznaczone do zastosowań elektrycznych. Użycie przedmiotów wydrukowanych przez Dremel 3D45 w ten sposób może spowodować pożar, uszkodzenie mienia i obrażenia ciała.

m. Nie wkładać przedmiotów z tworzywa sztucznego do ust, ani nie przykładać ich w pobliżu ust. Tworzywo Dremel nie jest przystosowane do przygotowywania posiłków lub napojów oraz do zastosowania w charakterze przyborów kuchennych. Użycie przedmiotów wydrukowanych przez Dremel 3D45 w ten sposób może spowodować choroby lub obrażenia ciała.

n. Nie używać Dremel 3D45 do tworzenia przedmiotów przeznaczonych do przechowywania substancji chemicznych. Filament Dremel nie jest przystosowane do przechowywania substancji chemicznych. Użycie przedmiotów wydrukowanych przez Dremel 3D45 w ten sposób może spowodować pożar, uszkodzenie mienia i obrażenia ciała.

o. Nie modyfikować Dremel 3D45, ani nie zmieniać ustawień fabrycznych. Modyfikacje mogą spowodować uszkodzenie urządzenia i szkody na mieniu oraz obrażenia ciała.

p. Nie narażać Dremel 3D45 na temperatury przekraczające 70 °C (158 °F). Dremel 3D45 może ulec uszkodzeniu. Dremel 3D45 przeznaczony jest do pracy w temperaturach w zakresie 16-29 °C (60-85 °F).

q. Nie poruszać, ani nie uderzać Dremel 3D45 i ekstrudera podczas pracy. Może dojść do nieprawidłowego wydruku przedmiotu.

r. Szpulę filamentu należy wymieniać wyłącznie po zakończeniu, zatrzymaniu lub zapauzowaniu procesu drukowania. Wymiana filamentu podczas drukowania anuluje przedmiot i może uszkodzić ekstruder.

s. Nie wyciągać filamentu, dopóki nie wyświetli się stosowane polecenie na ekranie dotykowym. Niezastosowanie się do powyższego może spowodować uszkodzenie ekstrudera.

t. Zachować szczególnie ostrożność, aby nie uszkodzić końcówki ekstrudera podczas usuwania zanieczyszczeń. Dremel 3D45 nie będzie działał poprawnie z uszkodzoną końcówką ekstrudera i niezbędna będzie wymiana.

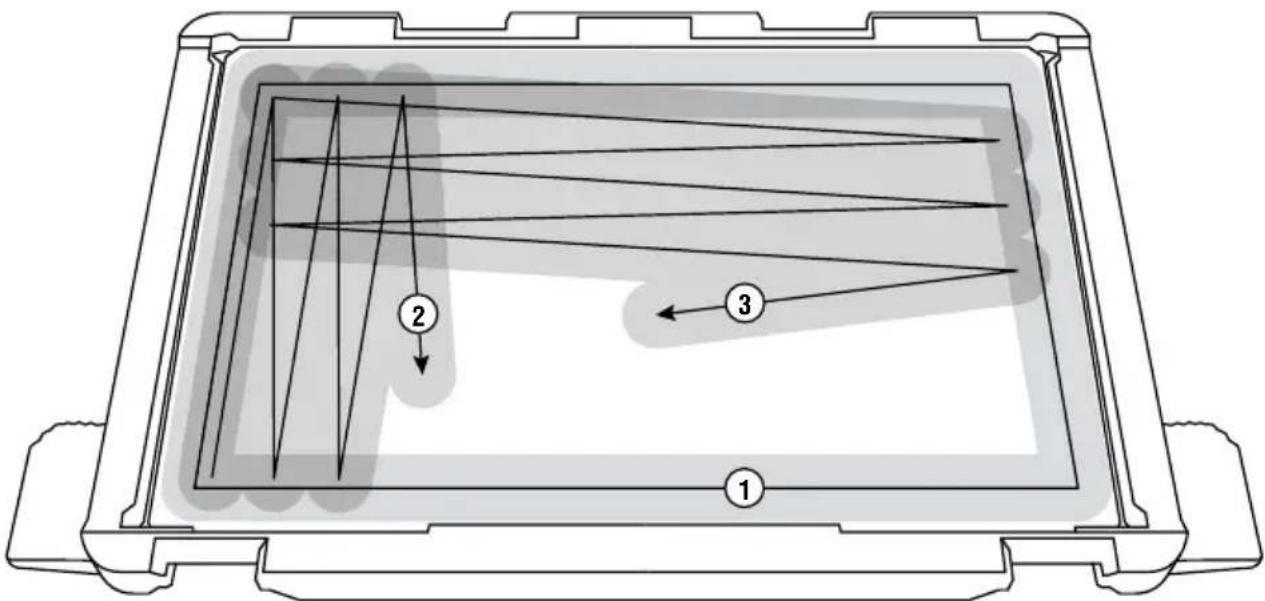

u. Przed każdym wydrukiem należy upewnić się, że stół drukowania jest pokryty klejem

wskazanym przez Dremel. Użycie niewłaściwego kleju może spowodować uszkodzenie sprzętu i niską jakość wykonania przedmiotu.

v. Należy mieć na uwadze położenie ciała podczas używania narzędzi ręcznych do usuwania przedmiotów ze stołu drukowania. Nagły poślizg narzędzia i niewłaściwa pozycja ciała podczas usuwania przedmiotów ze stołu drukowania mogą spowodować obrażenia ciała.

w. Unikać zarysowania stołu drukowania podczas usuwania obiektów. Zarysowania na stole drukowania spowodują nieprawidłowe tworzenie przedmiotów.

x. Nie upuszczać stołu drukowania. Płyta ze szkła hartowanego może pęknąć i spowodować obrażenia.

y. Nie wyjmować szkła hartowanego z plastikowego uchwytu. Kontakt z krawędzią szkła hartowanego może spowodować obrażenia.

z. Nie skręcać, ani nie zginać stołu drukowania podczas usuwania przedmiotów. Może dojść do separacji płyty ze szkła hartowanego i obrażeń.

aa. Dremel nie ponosi odpowiedzialności za spójność konstrukcji, ani użyteczność przedmiotów stworzonych za pomocą Dremel 3D45. Konstrukcje stworzone przez niedoświadczonych projektantów mogą spowodować szkody na mieniu i obrażenia ciała.

SERWIS

a. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć Dremel 3D45 od zasilania. Nieprzestrzeganie tego może spowodować obrażenia ciała i uszkodzenie sprzętu.

b. Oddawać Dremel 3D45 do naprawy wyłącznie w autoryzowanym centrum serwisowym Dremel, w którym użyte zostaną części zamienne Dremel. Gwarantuje to zachowanie właściwej i bezpiecznej pracy Dremel 3D45.

c. Używać wyłącznie komponentów zatwierdzonych przez Dremel. Używanie komponentów innych niż oryginalne komponenty Dremel® może skutkować unieważnieniem gwarancji.

d. Używać wyłącznie filamentu zatwierdzonego przez Dremel. Zastosowanie filamentu innego niż zatwierdzony przez Dremel® może skutkować unieważnieniem gwarancji na ekstruder.

SPIS TREŚCI

Ogólne wskazówki bezpieczeństwa....561

Spis treści....563

Używane symbole 563

Informacje o własności intelektualnej .....563

Opis działania i dane techniczne ....564

Zasoby 3D45....565

Słownik pojęć ....565

Wprowadzenie do 3D45....567

Wstep....569

Zawartość zestawu*......569

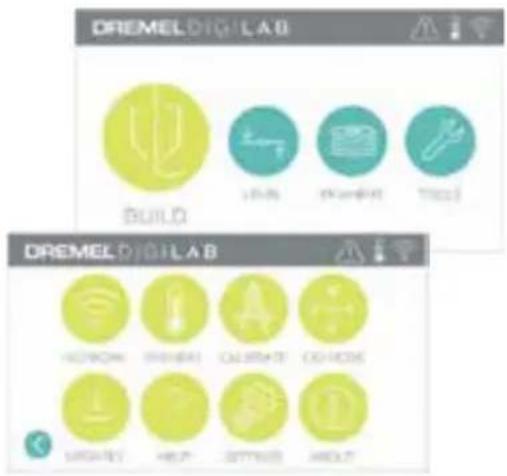

Ekran dotykowy....571

Ikony na ekranie dotykowym....576

Pierwsze użycie....577

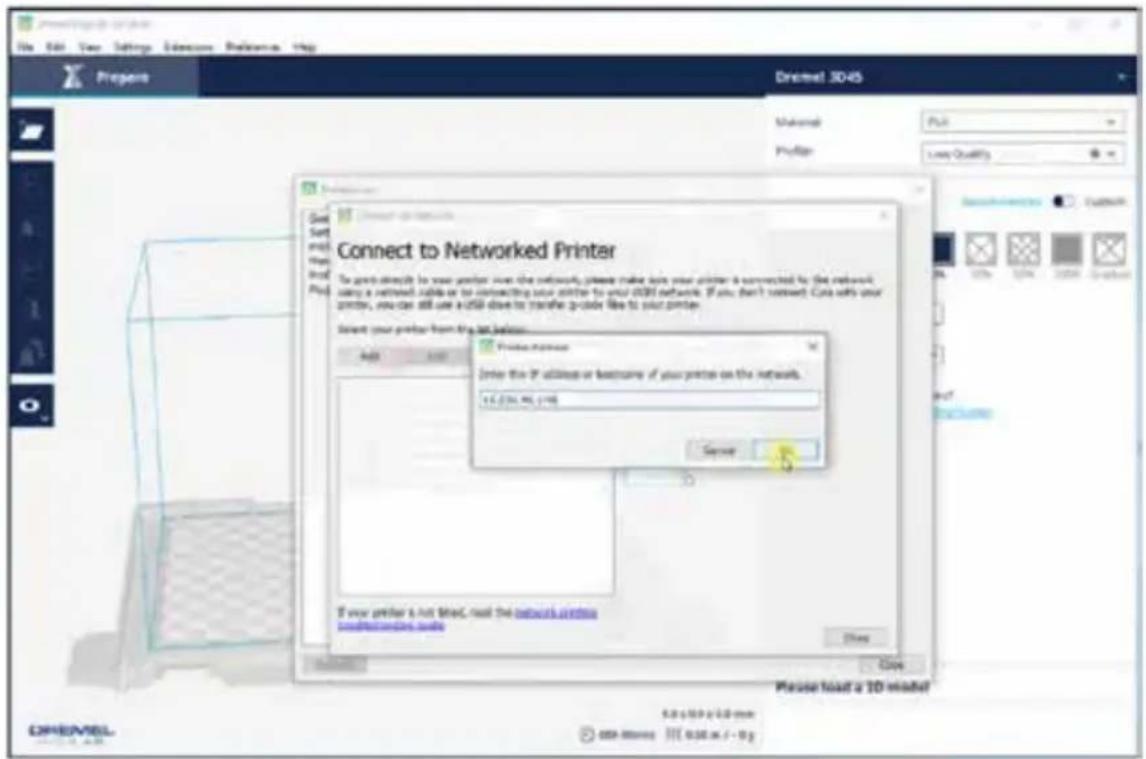

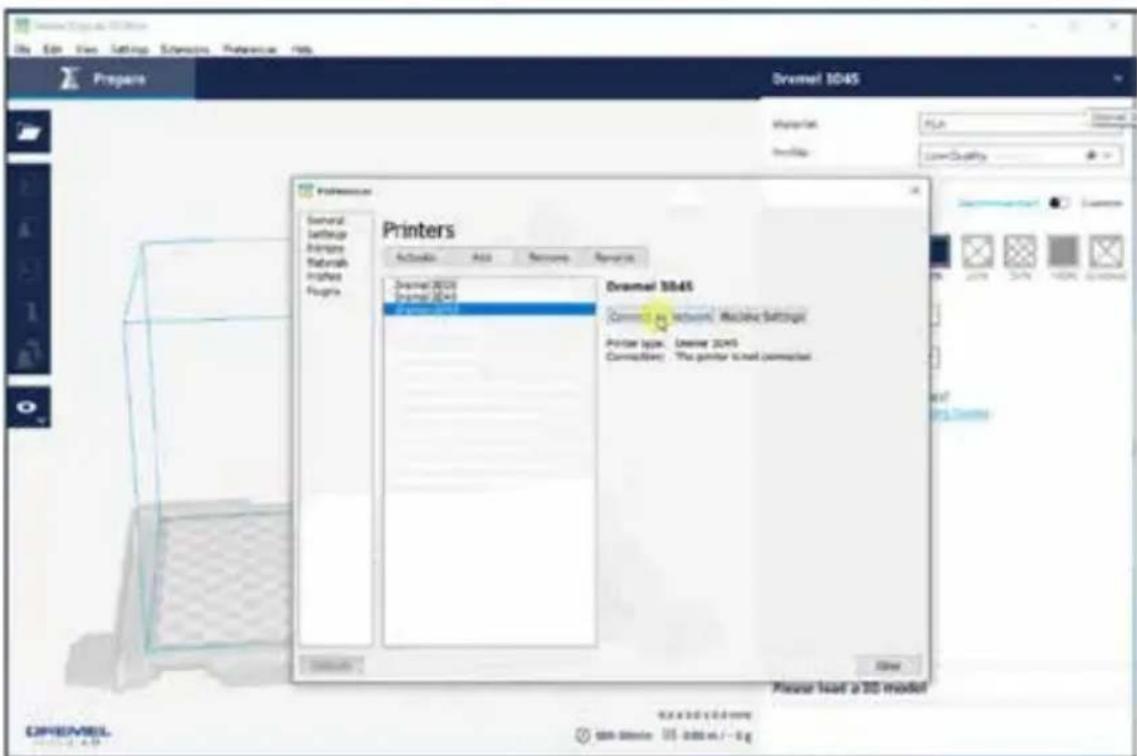

Zdalne drukowanie 3D z poziomu sieci

lokalnej za pomocą Dremel DigiLab

3D Slicer....578

Przygotowanie do druku 580

Druk 586

Usuwanie przedmiotu....589

Korzystanie z kamery ....590

Najlepsze praktyki....590

Konserwacja ....591

Konserwacja i serwis....593

Oprogramowanie open source i sprzętowe

firmware....594

Ograniczona gwarancja konsumencka

Dremel ^® 595

UŻYWANE SYMBOLE

Symbol Nazwa Znaczenie/		objaśnienie
	Symbol ostrzeżenia o bezpieczeństwie	Służy do ostrzegania o potencjalnych obrażeniach. Postępować zgodnie ze wszystkimi komunikatami bezpieczeństwa, które występują po tym symbolu, aby uniknąć obrażeń lub śmierci.
	Symbol „przeczytaj w instrukcji”	Ostrzega użytkownika o konieczności przeczytania instrukcji
	Symbol niebezpieczeństwa	wskazuje na niebezpieczną sytuację, która spowoduje śmierć lub poważne obrażenia, jeśli się jej nie uniknie
	Symbol zagrożenia	wskazuje na niebezpieczną sytuację, która może spowodować śmierć lub poważne obrażenia, jeśli się jej nie uniknie.
	Symbol ostrzeżenia	wskazuje na niebezpieczną sytuację, która spowoduje nieznaczne lub średnie obrażenia, jeśli się jej nie uniknie.
	Symbol zagrożenia gorącą powierzchnią.	Kontakt może spowodować poparzenia. Pozostawić do ostygnięcia przed pracami konserwacyjnymi.
	Symbol UL US	Symbol ten oznacza, że narzędzie to jest wymienione przez Underwriters Laboratories jako zgodne z normami amerykańskimi i kanadyjskimi.

OSTRZEŻENIE

Dremel 3D45 przeznaczony jest do drukowania przedmiotów 3D z plików cyfrowych, które zostaną opracowane lub stanowią własność użytkownika

lub takich, do których użytkownik ma prawo do drukowania za pomocą Dremel 3D45. Przy tworzeniu przedmiotów za pomocą Dremel 3D45 obowiązkiem użytkownika jest zapewnienie, że nie narusza w ten sposób żadnych praw własności intelektualnej osób trzecich, ani żadnych obowiązujących przepisów ustawowych i wykonawczych, takich jak amerykańskie lub inne prawa własności intelektualnej. Nie zezwala się na wykorzystywanie Dremel 3D45 do tworzenia przedmiotów chronionych prawami własności intelektualnej stanowiącymi własność osób trzecich bez zgody rzeczonych osób trzecich. Korzystanie z Dremel 3D45 w celu wykonania dowolnej z poniższych czynności może wymagać zgody stron trzecich: wykonanie duplikatu lub kopii (w całości lub w części) dowolnego przedmiotu nieutworzonego przez użytkownika, wykonanie przedmiotu z pliku cyfrowego niestanowiącego własności użytkownika, lub wykonanie przedmiotu ze skanu fizycznego obiektu, którego użytkownik nie stworzył. Obowiązkiem użytkownika jest uzyskanie takiego pozwolenia. W pewnych przypadkach uzyskanie pozwolenia może okazać się niemożliwe. Jeżeli nie można uzyskać wspomnianego pozwolenia, nie należy wykonywać wydruku 3D takiego przedmiotu lub jego wykonanie odbywa się na własne ryzyko użytkownika. Nie zezwala się na modyfikację, inżynierię wsteczną, dekompilację, ani deasemblację Dremel 3D45, jego oprogramowania lub oprogramowania sprzętowego (firmware), z wyjątkiem przypadków dozwolonych przez obowiązujące prawo. Użycie Dremel 3D45 w sposób inny niż zalecany i opisany w niniejszej instrukcji obsługi/bezpieczeństwa odbywa się na własne ryzyko użytkownika. Wykorzystanie Dremel 3D45 do tworzenia przedmiotów naruszających jakiekolwiek prawa własności intelektualnej osób trzecich może skutkować postępowaniem cywilnym lub karnym oraz karami, a użytkownik może być narażony na zapłatę odszkodowania, grzywny lub karę więzienia.

OPIS DZIAŁANIA I DANE TECHNICZNE

DRUKOWANIE

Ekstruder: Pojedyncza ekstruzja

Temperatura ekstrudera: Do 280°C (536°F)

Optymalna temperatura stołu drukowania: Do 100°C (212°F)

Interfejs sterowania: Kolorowy ekran dotykowy IPS 4,5 cala

Maksymalne wymiary drukowanego przedmiotu:

255 mm x 155 mm x 170 mm (10" x 6" x 6,7")

Grubość warstwy: 100 mikronów | 0,10 mm

Rodzaje i kolory filamentów: Patrz dremel3d.com

Pamięć wewnętrzna: 8GB

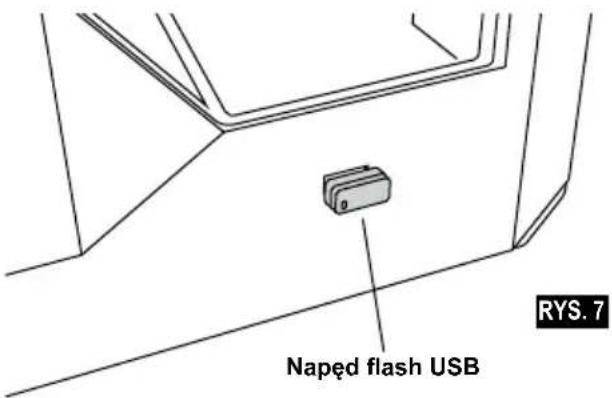

Pamięć zewnętrzna: Napęd flash USB

WAGAI WYMIARY

Waga (bez szpuli): 19,4 kg (42,8 funta)

Wymiary: 515 mm x 406 mm x 394 mm (20,25" x 16" x 15,9")

FILAMENT

Urządzenie działa z filamentem Dremel 1,75 mm

PRZECHOWYWANIE FILAMENTU

Wszystkie polimery ulegają degradacji z czasem.

Nie należy ich rozpakowywać, dopóki filament nie

będzie potrzebny. Filament należy przechowywać w temperaturze pokojowej: 16-29 °C (60-85 °F) i w suchych warunkach.

OPROGRAMOWANIE

Dremel 3D45 jest dostarczany z bezpłatnym oprogramowaniem do cięcia plików na Windows i Mac OSX.

Aplikacja ta konwertuje pliki cyfrowe 3D na pliki do druku.

WSPIERANE SYSTEMY OPERACYJNE

• Apple® Mac® OS® X v10.9 lub nowszy (Mavericks)
• Microsoft® Windows® 7 SP1
• Microsoft® Windows® 8, 8.1
• Microsoft® Windows® 10

MINIMALNE SPECYFIKACJE SYSTEMU

• PROCESOR: 64-bitowy procesor (32-bitowe nieobstugiwane)
• Pamięć operacyjna: 3 GB RAM (zalecane 4 GB lub więcej)
• Miejsce na dysku: \~2 GB wolnego miejsca na dysku do instalacji
• Karta graficzna: 1024 MB GDDR RAM lub więcej. Karty graficzne z obsługą Microsoft ^® Direct3D ^® 11 lub nowsze
• Urządzenie wskazujące: Mysz z trzema przyciskami

WYMAGANIA ELEKTRYCZNE

Prąd zasilania 3D45: 100-240 V, 47-60 Hz, 0,85-2,3 A

ŚRODOWISKO ROBOCZE

Temperatura w pomieszczeniu: 16 - 29 °C (60 - 85 °F)

Poziome miejsce pracy

Suche środowisko pracy

Zasób Opis Lokalizacja

Skrócona instrukcja obsługi	Pokazuje krok po kroku rozpakowanie 3D45 i rozpoczęcie drukowania po wyjęciu z pudełka.	Wydrukowana wersja Skróconej instrukcji obsługi znajduje się w pudełku z drukarką. Jest również dostępna na stronie www.dremel3d.com
Strona internetowa Dremel 3D	Znajduje się na niej najnowsze oprogramowanie 3D45, informacje o produkcie, informacje z zakresu obsługi klienta, a także modele i projekty 3D do pobrania.	www.dremel3d.com
Obsługaklienta Dremel 3D	Prosimy o kontakt z Dremel, aby uzyskać pomoc dotyczącą produktu, konserwacji i serwisu.	www.dremel3d.com
Oprogramowanie do cięcia plików	Umożliwia przesyłanie, edytowanie i tworzenie plików 3D.	Do instalacji z www.dremel3d.com lub z napędu flash USB dostarczonego z Dremel 3D45.

Pojęcie Definicja

Stół drukowania	Płaska, elastyczna powierzchnia, na której Dremel 3D45 tworzy przedmioty. Stół drukowania składa się z płyty z hartowanego szkła z plastikowym uchwytem.

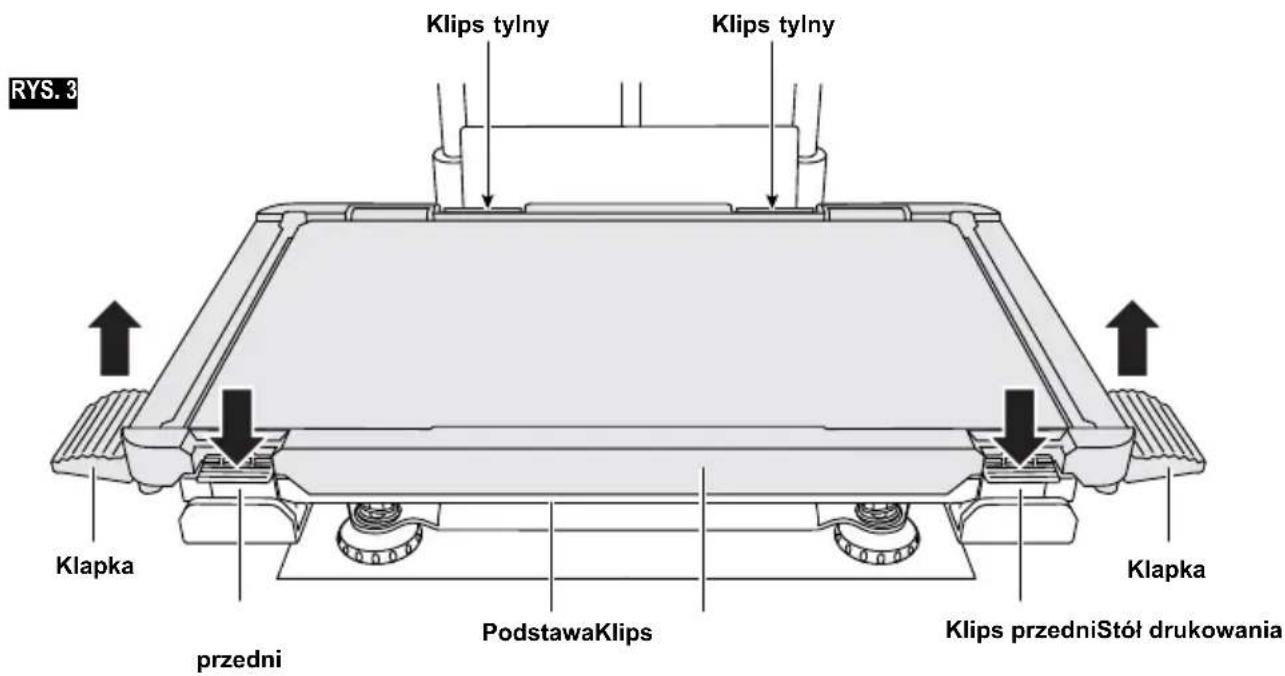

Klipsy stołu drukowania	Klipsy umieszczone z przodu podstawy stołu drukowania i służą do przytrzymania stołu drukowania.
Kubatura wydruku	Wielkość obiektu w trzech wymiarach (3D) po jego wykonaniu. Dremel 3D45 ma maksymalną kubaturę wydruku, więc nie jest możliwe wykonanie przedmiotów o większej objętości, chyba że zostaną przeskalowane lub podzielone na mniejsze.
Drzwiczki Dremel 3D45 ma na panelu przednim drzwiczki. Umożliwiają one łatwy dostęp do stołu drukowania, ekstrudera, filamentu i przedmiotów użytkownika. Drzwiczki są wykonane z przezroczystego materiału, dzięki czemu można monitorować postęp w wykonaniu przedmiotów, a jednocześnie możliwe jest utrzymanie stabilnego środowiska druku.
ECO-ABS Naturalny termoplastik, który pozwala użytkownikom tworzyć trwałe i odporne na uderzenia części.

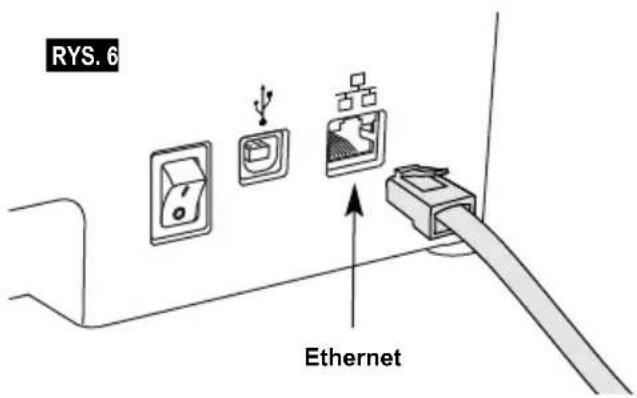

Port Ethernet Technologia wykorzystywana w sieciach przewodowych, która umożliwia komunikację urządzeń elektronicznych.
Ekstruder Zespół wykorzystujący koła zębate do wciągnięcia filamentu przez wlot ekstrudera, podgrzanie filamentu do temperatury roboczej i wypchanie ogrzanego filamentu przez końcówkę ekstrudera.
Wentylatory ekstrudera	Wentylatory używane do chłodzenia zewnętrznego zespołu ekstrudera i motoreduktora.
Deflektor wentylatora ekstrudera	Element plastikowy kierujący powietrze z wentylatora ekstrudera na stół drukowania, który pomaga w chłodzeniu wydruku.
Wlot ekstrudera	Otwór znajdujący się w górnej części ekstrudera, przez który wprowadza się filament do drukowania.
Dźwignia ekstrudera	Dźwignia znajdująca się z boku ekstrudera służąca do poluzowania chwytu motoreduktora ekstrudera.
Końcówka ekstrudera	Dysza znajdująca się w dolnej części ekstrudera, z której wydawany jest filament do drukowania.
Filament Nić tworzywa sztucznego.

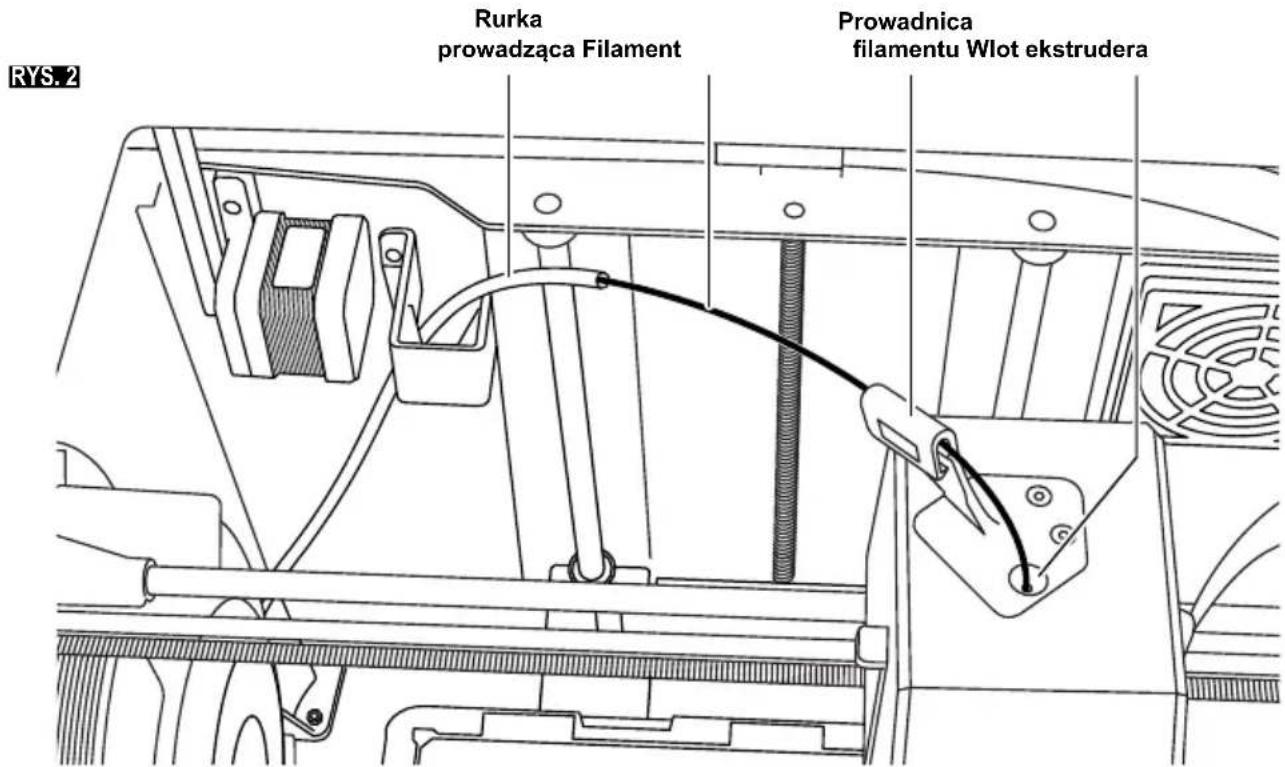

Rurka prowadząca filament	Plastikowa rurka, która prowadzi filament z uchwytu szpuli do ekstrudera drukarki, zapobiegając jakiemukolwiek zaczepianiu o inne elementy.
Czujnik braku filamentu	Czujnik na włocie ekstrudera, który zatrzymuje drukarkę, jeśli filament skończy się podczas druku.
Szpulafilamentu	Cylindryczny element, na którym nawijana jest długa nić filamentu, do przechowywania i ciągłego użytkowania.
.g, .gcode,g3drem	Format pliku do druku zgodny z Dremel 3D45.

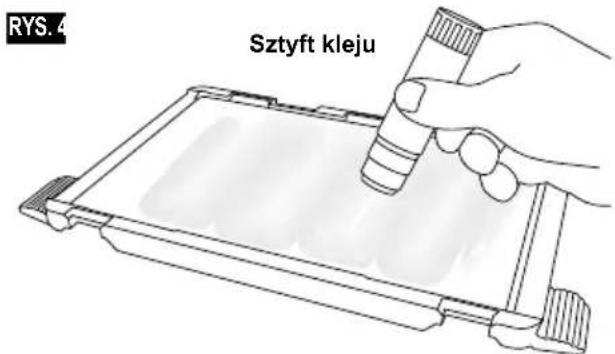

Sztyft kleju Nietoksyczny i bezkwasowy klej w sztyfcie, który nanosi się na stół drukowania, aby pomóc w przyklejeniu wydruków.

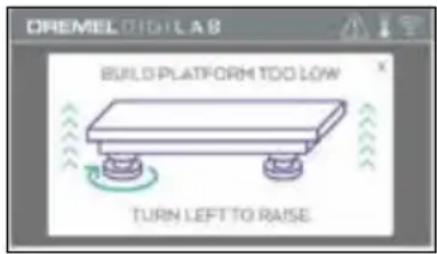

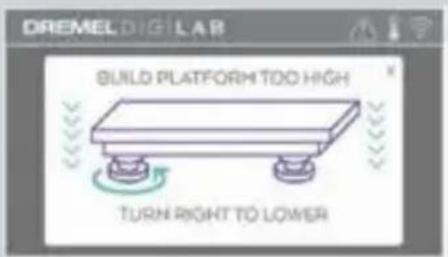

Pokrętła poziomujące	Pokrętła znajdujące się pod podstawą stołu drukowania, które pozwalają użytkownikom łatwo wypoziomować stół drukowania przed każdym wydrukiem.
Czujnik poziomowania	Czujnik wykrywający wysokość stołu drukowania i pomagający w prawidłowym wypoziomowaniu.
Pokrywa Dremel	3D45 ma obrotową pokrywę na górze. Umożliwia ona łatwy dostęp do stołu drukowania, ekstrudera, filamentu i przedmiotów, gdy jest to niezbędne.
Szczypce igłowe	Często używane narzędzie służące do trzymania małych przedmiotów i chwytania nadmiaru materiału, który może być zbyt gorący do dotknięcia bezpośrednio.
Nylon Syntetyczny polimer pozwalający uzyskać mocne i elastyczne wydruki o dużej odporności na zużycie.
Plik OBJ Popularny format plików cyfrowych stosowany w szerokiej gamie oprogramowania do modelowania 3D.Plik taki tworzy się w oprogramowaniu 3D zewnętrznej firmy lub pobiera ze strony Dremel3d.com.

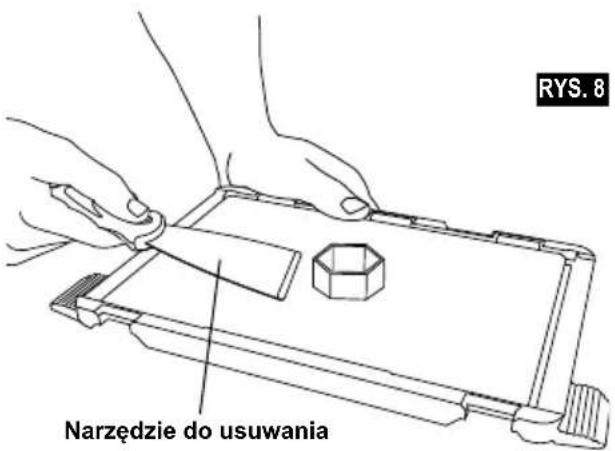

Narzędzie do usuwania przedmiotów	Narzędzie służące do oddzielania przedmiotów od stołu drukowania.
PLA. Bioplastik	z zasobów odnawialnych, na przykład skrobi kukurydzianej
PETG Termoplastyczny filament, który łączy elastyczność, wytrzymałość i trwałość, podobnie jak nylon, ale jest łatwiejszy w druku, podobnie do PLA

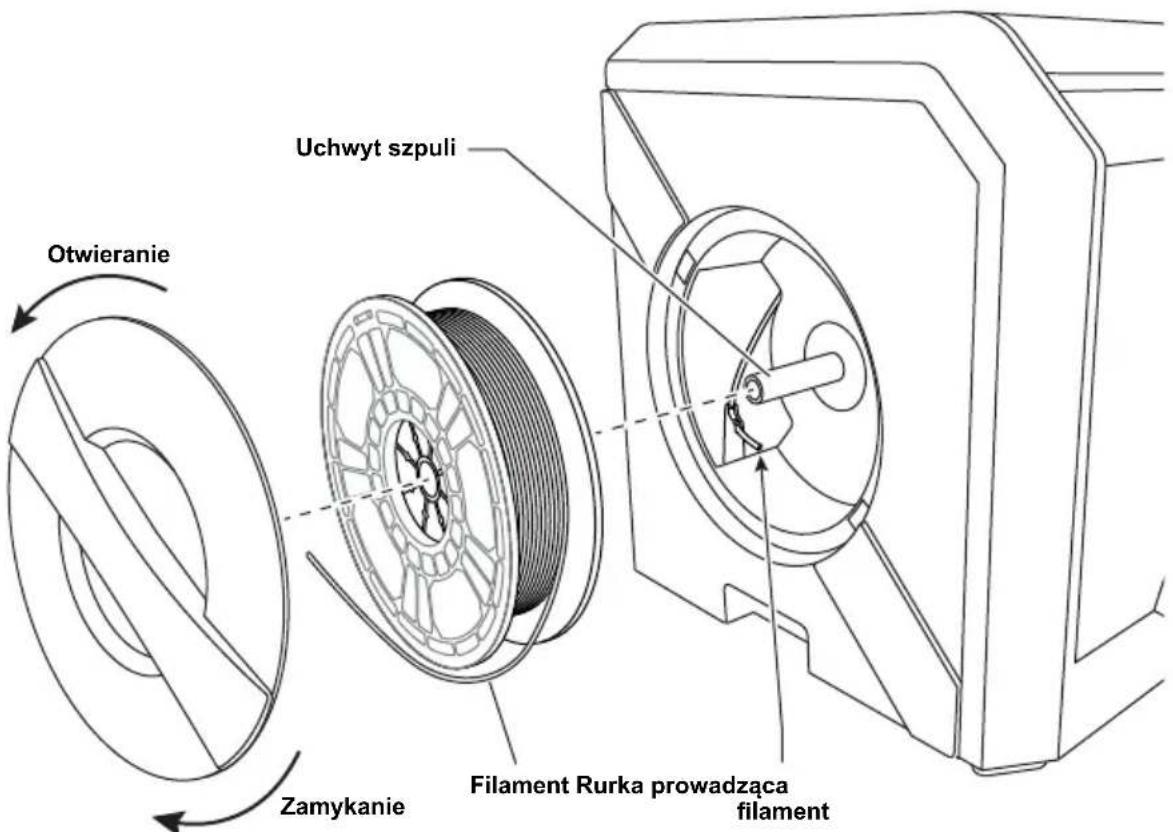

Uchwyt szpuli	Plastikowy element po lewej stronie stołu w obszarze drukowania Dremel 3D45, który służy do trzymania szpuli filamentu.
Drzwiczki szpuli	Zdejmowane drzwiczki zamykające szpulę filamentu na uchwycie szpuli.
Silnik krokowy	Bezszczotkowy silnik elektryczny na prąd stały używany do napędzania prowadnic i kół zębatych ekstrudera.
Plik .STL Popularny format plików cyfrowych stosowany w szerokiej gamie oprogramowania do modelowania 3D.Plik taki tworzy się w oprogramowaniu 3D zewnętrznej firmy lub pobiera ze strony Dremel3d.com.
Ekran dotykowy	Kolorowy wyświetlacz z systemem obsługi dotykowej. Umożliwia monitorowanie Dremel 3D45 i przedmiotów, a także przekazywanie poleceń bezpośrednio do Dremel 3D45 bez użycia komputera.

Napęd flash USB	Przenośna karta pamięci używana w różnych urządzeniach.
WIFI Technologia sieci bezprzewodowych, która umożliwia komunikację urządzeń elektronicznych.
Szyny prowadzące na osi X	Zestaw szyn po obu stronach ekstrudera, które umożliwiają silnikowi krokowemu przesunięcie ekstrudera w lewo lub w prawo w obszarze drukowania.
Szyny prowadzące na osi Y	Zestaw szyn po obu stronach obszaru drukowania, które umożliwiają silnikowi krokowemu przesunięcie ekstrudera do przodu i do tyłu w obszarze drukowania.
Szyny prowadzące na osi Z	Zestaw szyn z tyłu obszaru drukowania, które umożliwiają silnikowi krokowemu przesunięcie stołu w górę lub w dół.

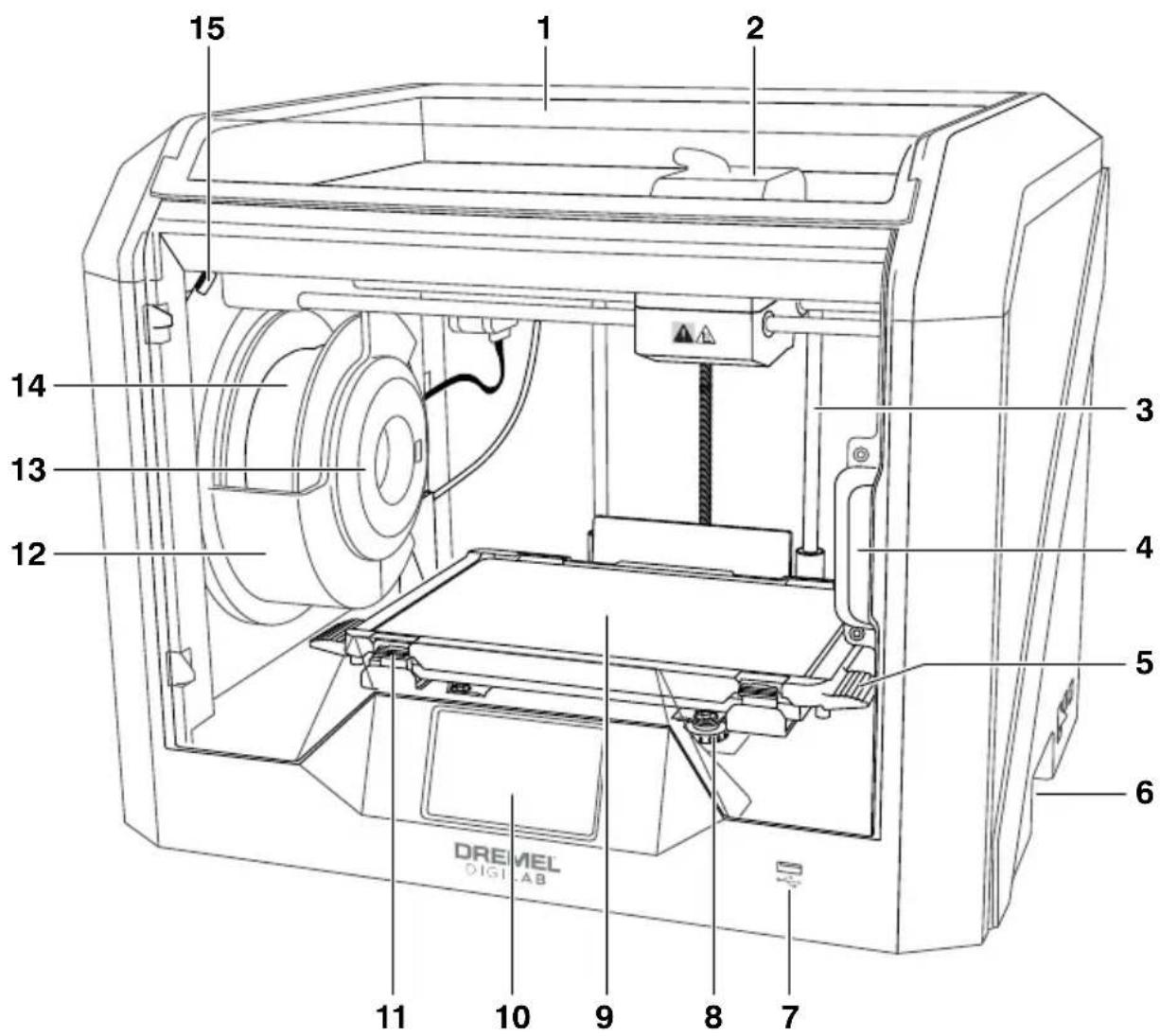

1. Pokrywa
2. Ekstruder
3. Szyna prowadząca na osi Z
4. Drzwiczki
5. Klapki stołu drukowania
6. Uchwyty
7. Port USB A
8. Pokrętła poziomujące
9. Stół drukowania
10. Ekran dotykowy
11. Klipsy stołu drukowania
12. Uchwyt szpuli filamentu
13. Czytnik RFID
14. Szpula filamentu
15. Kamera

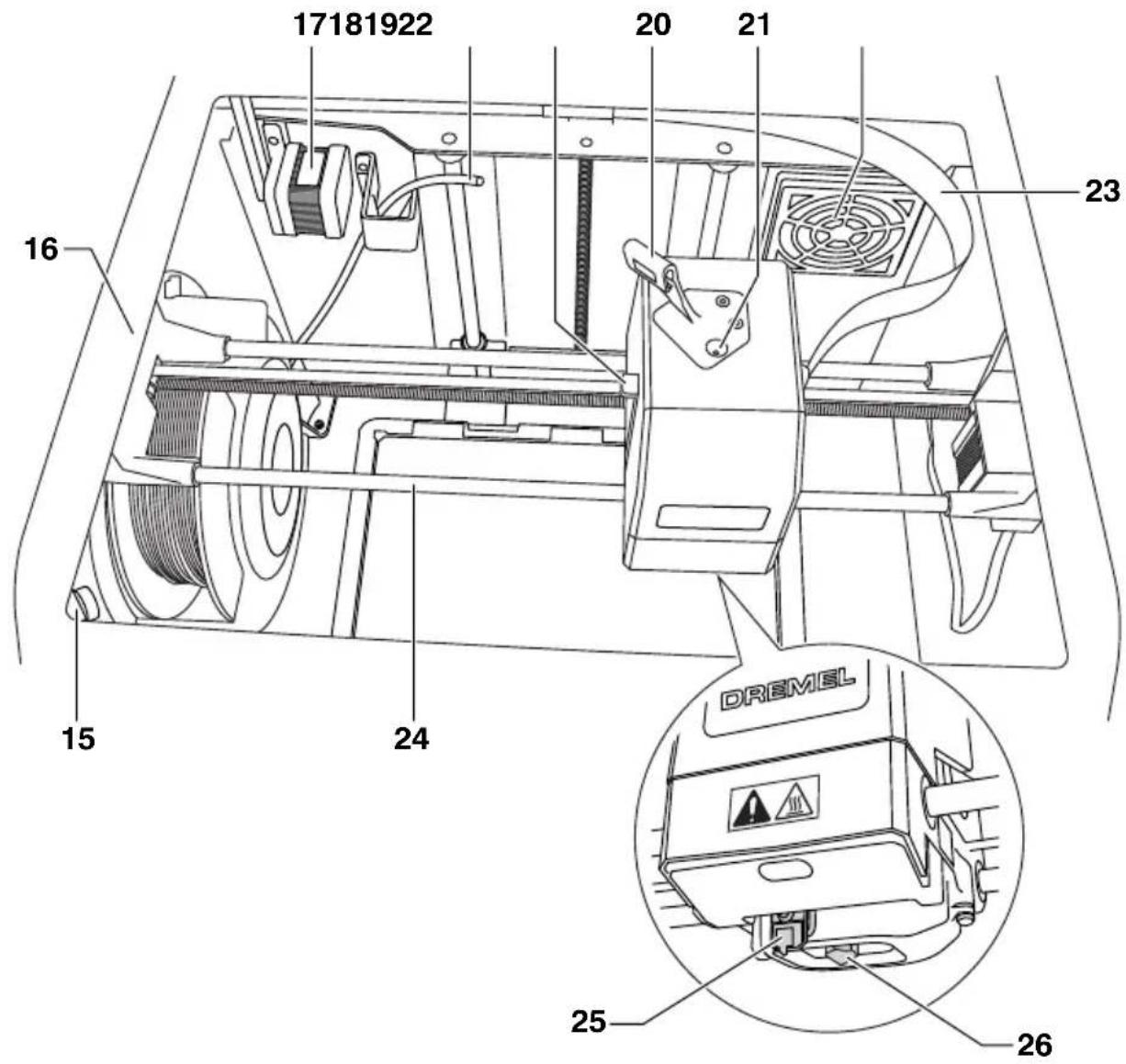

16. Szyna prowadząca na osi Y

17. Silnik krokowy

18. Rurka prowadząca filament
19. Dźwignia ekstrudera
20. Klips prowadnicy filamentu
21. Wlot ekstrudera
22. Wentylator komory (z podłączeniem dla opcjonalnego systemu filtracji)
23. Kabel wstążkowy
24. Szyna prowadząca na osi X
25. Czujnik poziomowania
26. Końcówka ekstrudera

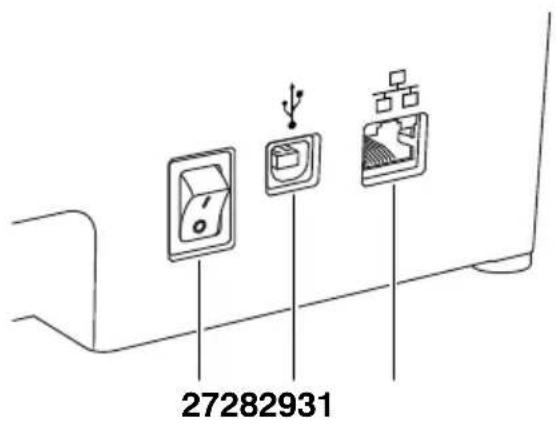

27. Przycisk zasilania
28. Port USB B
29. Port Ethernet

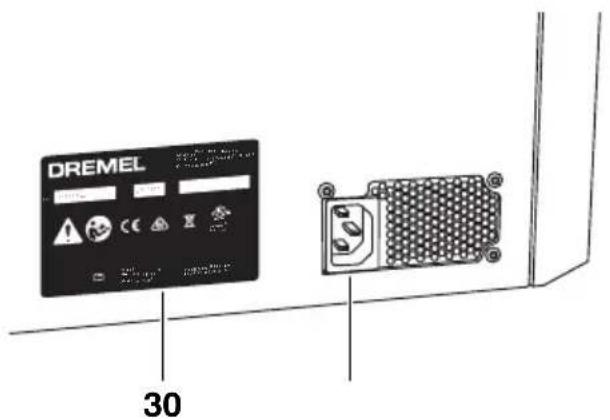

30. Tabliczka znamionowa
31. Wejście zasilania

WSTEP

Witamy w świecie Dremel Digilab. Naszą misją jest poprowadzenie użytkowników przez proces druku cyfrowego i dzielenie się najlepszymi praktykami we wdrażaniu pomysłów w życie. Druk 3D to proces, który wymaga eksperymentów i wytrwałości. Na szczęście eksperci Dremel czekają, by ułatwić pracę poprzez porady i wsparciu dostępne online. Dremel 3D45 oferuje nowe funkcje, takie jak łączność sieciowa i zdalne drukowanie 3D za pośrednictwem sieci lokalnej. Aby rozpocząć pracę z 3D45, należy postępować zgodnie z procedurą wstępnej konfiguracji na ekranie dotykwym.

ZAWARTOŚĆ ZESTAWU\*

Skrócona instrukcja obsługi

Narzędzie do usuwania przedmiotów

Naped flash USB

Narzędzie do odblokowania

ROZPAKOWANIE

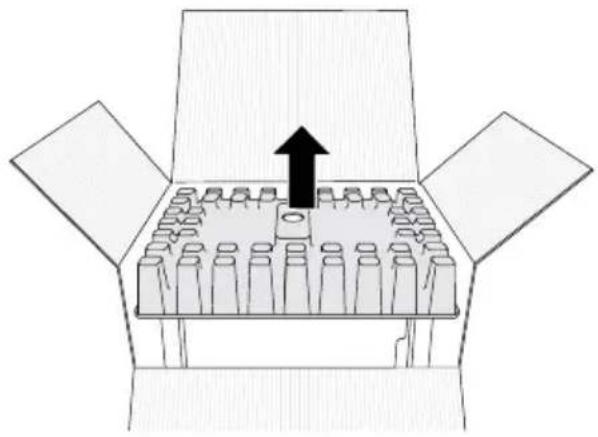

1. Położyć pudełko na stole, przeciąć taśmę i otworzyć.
2. Usunąć osłone górną.

1. Wyjąć 3D45 i umieścić na stole.

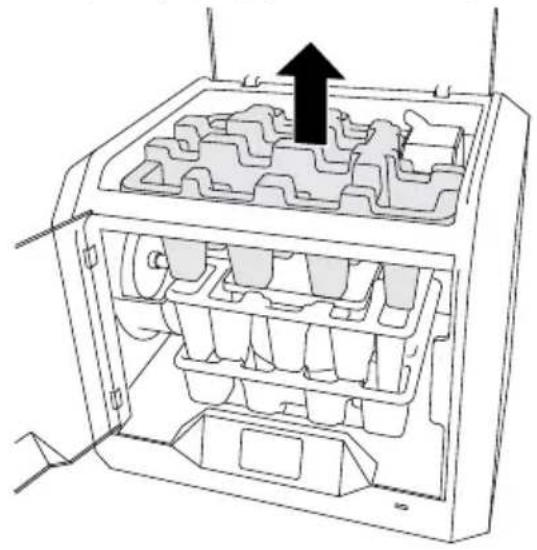

2. Otworzyć pokrywę i wyjąć zabezpieczenie górne.

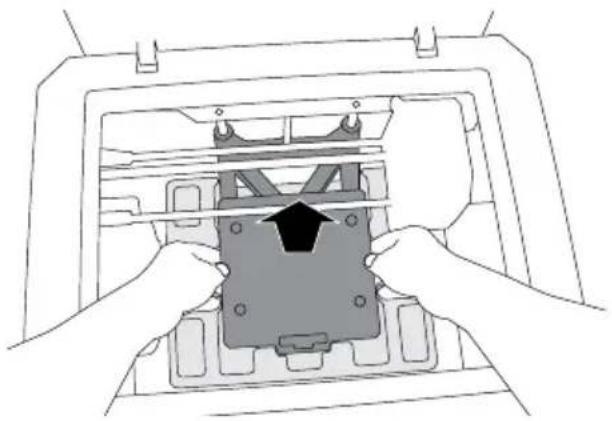

1. Podnieść stół drukowania z obu stron.

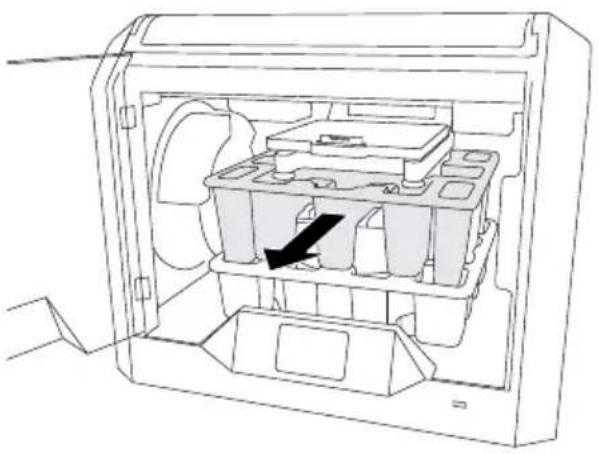

1. Otworzyć drzwiczki i wyjąć zabezpieczenie środkowe.

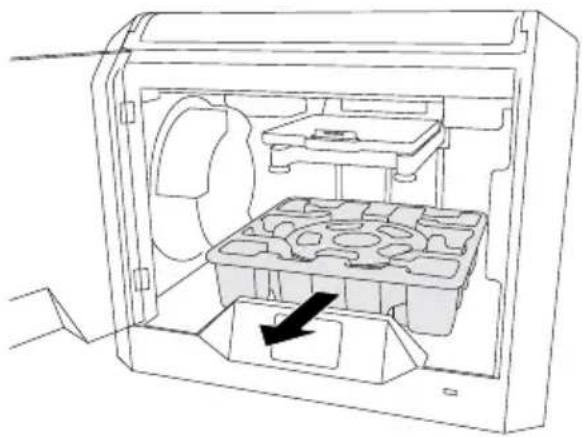

1. Usunąć zabezpieczenie dolne.

Wskazówka: Zachować opakowanie do przyszłego transportu i przechowywania.

EKRAN DOTYKOWY

Używanie Dremel 3D45 bez komputera jest łatwe dzięki wbudowanemu oprogramowaniu i kolorowemu ekranowi dotykowemu. Przed drukiem modelu chcemy pokazać strukturę i opcje menu ekranu dotykowego.

⚠ OSTRZEŻENIE PODCZAS KORZYSTANIA Z DREMEL 3D45 NALEŻY PRZESTRZEGAĆ WSZYSTKICH OSTRZEŻEŃ I INSTRUKCJI BEZPIECZEŃSTWA. NIESTOSOWANIE SIĘ DO NICH MOŻE SPOWODOWAĆ POŻAR, USZKODZENIE SPRZĘTU, SZKODY NA MIENIU LUB OBRAŻENIA CIAŁA.

Dotknąć, aby wybrać model 3D i rozpocząć proces drukowania. (Patrz strona 586, aby zapoznać się ze szczególnowymi instrukcjami wydruku)

MENU DRUKU

Należy dotknąć Drukarka, Dysk flash USB lub Kolejka wydruku, aby wybrać miejsce docelowe dla żądanego pliku.

MENU MODEL

Należy dotknąć, aby wybrać żądany model lub użyć strzałek i przewinąć strony w celu wyszukania modelu.

Ustawienia temperatur dysz i stołu odnoszą się do bieżącego wydruku.

DRUKUJ – Dotknięcie rozpoczyna proces drukowania.

KASUJ – Dotknięcie usuwa plik modelu z pamięci drukarki lub napędu flash USB.

KOPIUJ DO DRUKARKI – Dotknięcie kopiuje plik modelu z dysku flash USB do pamięci drukarki.

STAN DRUKOWANIA

STOP – Dotknięcie powoduje anulowanie bieżącego procesu druku.

PAUZA/WZNOWIENIE – Dotknięcie powoduje zapauzowanie lub wznowienie bieżącego procesu druku. Pauza umożliwia dostęp do przycisku filamentu.

POWIADOMIENIE O KOLEJCE DRUKOWANIA

TAK – Przejście do wydruku pliku.

NIE – Anulowanie wydruku pliku.

FILAMENT

Dotknięcie rozpoczyna grzanie i proces podawania/wymiany filamentu.

(Patrz strona 580, by znaleźć instrukcje dotyczące podawania/wymiany filamentu)

POZIOMUJ

Dotknięcie rozpoczyna proces poziomowania stołu drukowania. (Patrz strona 585, by znaleźć instrukcje dotyczące poziomowania stołu drukowania)

NARZĘDZIA

Dotknięcie daje dostęp do następujących funkcji i ustawień drukarki.

Dotknięcie otwiera menu serwisowe, w którym wskazane są informacje kontaktowe działu obsługi klienta.

SIEĆ

Dotknięcie pozwala przejść do menu Sieć, aby połączyć lub rozłączyć z siecią WiFi i ustawić serwer proxy.

POŁĄCZ Z WIFI – Dotknięcie pozwala połączyć się z siecią Wi-Fi.

USTAW PROXY – Dotknięcie pozwala ustawić ręcznie serwer proxy.

USTAW STATYCZNY ADRES IP – Dotknięcie pozwala ustawić statyczny adres IP.

KALIBRUJ

Dotknięcie pozwala przesunąć ekstruder i stół drukowania do pozycji zerowej.

Dotknięcie wyświetlą opcje przesuwania ekstrudera i stołu drukowania wzdłuż osi X, Y i Z.

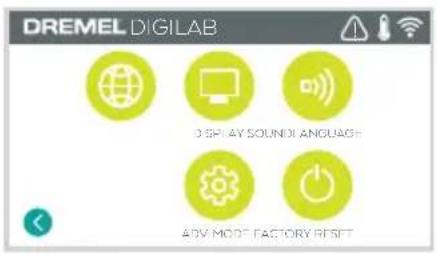

USTAWIENIA

JEZYK – Dotknięcie pozwala zmienić język menu.

POKAZ – Dotknięcie umożliwia dostosowanie diod LED szafy lub klawisze skrótów menu głównego.

DŻWIĘKI – Dotknięcie pozwala włączyć/ wyłączyć dźwięki 3D45.

TRYB ZAAWANSOWANY – Dotknięcie pozwala ręcznie ustalić priorytety ustawień GCode.

PRZYWRÓCENIE USTAWIEN FABRYCZNYCH

– Dotknięcie usuwa wszystkie informacje przechowywane w 3D45 i przywraca urządzenie do ustawień fabrycznych.

PODGRZEWANIE WSTĘPNE

Dotknięcie „Temp dyszy” powoduje automatyczne rozpoczęcie podgrzewania wstępnego ekstrudera do druku lub usuwania nadmiaru zanieczyszczeń. Po osiągnięciu optymalnej temperatury dotknąć „Temp stołu drukowania”, aby rozpocząć podgrzewanie wstępne stołu drukowania.

OCZYŚĆ – Kiedy ekstruder jest gorący, dotknięcie pozwala ręcznie wytłoczyć filament.

INFORMACJE

Dotknięcie pozwala wyświetlić informacje o 3D45, takie jak wersję oprogramowania sprzętowego, licznik użycia, stan drukarki i adres MAC.

IKONY NA EKRANIE DOTYKOWYM

Wskazuje błąd, taki jak brak filamentu lub otwarcie drzwiczek.

Wskazuje, że podłączony jest Ethernet.

Wskazuje siłę sygnału WiFi, a przy podłączeniu do WiFi przyjmuje niebieski kolor.

Wskazuje, że ekstruder i stół drukowania są chłodne.

Wskazuje, że ekstruder i stół drukowania są ciepłe.

Wskazuje, że ekstruder i stół drukowania są gorące.

PIERWSZE UŻYCIE

Przy pierwszym włączeniu Dremel 3D45 poprosi o wykonanie konfiguracji sieci. Wykonanie tego procesu zapewni dostęp do funkcji, takich jak zdalne drukowanie 3D za pośrednictwem sieci lokalnej, powiadomienia o aktualizacjach oprogramowania sprzętowego i monitorowanie stanu drukarki. Następnie przedstawiony zostanie proces ładowania pierwszej rolki filamentu i prawidłowego poziomowania stołu drukowania.

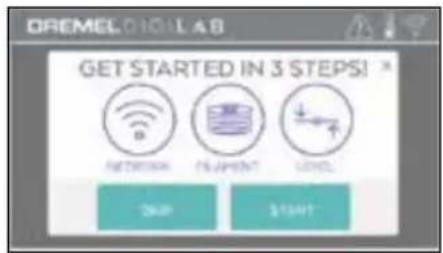

1. Aby zakończyć wstępną konfigurację, dotknąć „Start” po wyświetlenu komunikatu na ekranie konfiguracji początkowej. W przypadku rezygnacji z konfiguracji, zawsze można do niej wrócić później.

1. Po wybraniu „Start” 3D45 automatycznie połączy się z siecią Ethernet lub wyszuka dostępne sieci bezprzewodowe.

1. Należy wybrać sieć bezprzewodową za pomocą ekranu dotykowego. Użyć strzałek do przewijania listy dostępnych sieci bezprzewodowych. Dotknąć nazwę sieci, aby ją zaakceptować.

1. Wprowadzić hasło do sieci bezprzewodowej i dotknąć „Zakończone”.

3D Dremel Digilab Slicer umożliwia przesyłanie, edytowanie i tworzenie plików 3D oraz połączenie z 3D45 (wymaga połączenia bezprzewodowego lub Ethernet). Oprogramowanie umożliwia przeglądanie modeli i projektów, wysyłanie, wstrzymywanie i anulowanie wydruków, monitorowanie stanu druku, otrzymywanie powiadomień i korzystanie z wielu innych funkcji. Dremel Digilab 3D Slicer można zainstalować ze strony www.dremel3d.com lub z napędu flash USB dostarczonego z Dremel 3D45.

1. Otworzyć program do cięcia Dremel, kliknąć nazwę drukarki w prawym górnym rogu i kliknąć Zarządzaj drukarkami

1. Wybrać Dremel 3D45 i kliknąć Połącz przez sieć

1. Kliknąć Dodaj i wpisać adres IP drukarki
2. Kliknąć OK, a następnie Połącz

1. Zamknąć okna ustawień. Powinien teraz pokazać się zielony znaczek na ekranie Drukuj wskazujący, że połączenie zostało pomyślnie nawiązane.
2. Kliknięcie przycisku Drukuj wyświetl obraz z kamery na żywo drukarki.
3. Można zarządzać drukowaniem za pomocą przycisków pauzy i stop na tym ekranie.

OSTRZEŻENIE

PODCZAS KORZYSTANIA Z DREMEL 3D45 NALEŻY

PRZESTRZEGAĆ WSZYSTKICH OSTRZEŻEN I INSTRUKCJI BEZPIECZEŃSTWA. Niestosowanie się do nich może spowodować pożar, uszkodzenie sprzętu, szkody na mieniu lub obrażenia ciała.

OSTRZEŻENIE

NIE DOTYKAĆ KOŃCÓWKI EKSTRUDERA LUB

ROZGRZANEGO STOŁU DRUKOWANIA DREMEL 3D45 PODCZAS PRACY, ANI PRZED JEJ OSTYGNIĘCIEM CO NAJMNIEJ DO 60 °C (140 °F). Kontakt z końcówką ekstrudera lub stołem drukowania podczas lub po pracy, przed ich ostygnięciem, może spowodować obrażenia ciała.

OSTRZEŻENIE

UŻYWAĆ WYŁĄCZNIE FILAMENTU DREMEL.

Zastosowanie filamentu nieautoryzowanego przez Dremel może spowodować uszkodzenie sprzętu, szkody na mieniu lub obrażenia ciała.

! OSTRZEŻENIE

NIE NALEŻY REGULOWAĆ USTAWIEN EKSTRUDERA W

SPOSÓB TAKI, ŻE PRZEKROCZONA BĘDZIE MAKSYMALNA TEMPERATURA ZNAMIONOWA DLA RODZAJU UŻYTEGO FILAMENTU. Grzanie filamentu powyżej zalecanego zakresu może wywołać emisje, które mogą spowodować obrażenia.

! UWAGA

NIE WYCIĄGAĆ FILAMENTU. Niezastosowanie się do

powyższego może spowodować uszkodzenie ekstrudera.

PODAWANIE/ZMIANA FILAMENTU

1. Proces podawania/wymiany filamentu rozpocząć od dotknięcia przycisku „Filament” na ekranie dotykwym. Ekstruder przesunie się do prawego przedniego rogu obszaru drukowania, a jego końcówka zacznie się nagrzewać.

1. Po zatrzymaniu ekstrudera otworzyć pokrywę 3D45 dla lepszego dostępu do ekstrudera.

2. Jeśli jest załadowany filament, odciąć istniejący filament w pobliżu wlotu ekstrudera i dotknąć przycisk strzałki na ekranie dotykowym.

1. Zdjąć drzwiczki szpuli, obracając je w lewo i wyjąć szpulę, jeśli jest. Patrz rysunek 1.

RYS.1

1. Przeciągnąć końcówkę nowego filamentu przez rurkę prowadzącą, umieścić szpulę na uchwycie szpuli, założyć z powrotem drzwiczki szpuli poprzez odpowiednie ułożenie wypustek zamykających i obrócenie w prawo. Patrz rysunek 1.

2. Po umieszczeniu szpuli filamentu Dremel w uchwycie szpuli drukarka automatycznie rozpozna rodzaj filamentu i dostosuje ustawienia drukarki do optymalnych dla używanego filamentu. (Pominie to wszystkie ustawienia drukowania załadowane do pociętego pliku).

UWAGA: Można przejść w zaawansowany tryb drukarki, aby ręcznie zmienić ustawienia drukowania po wymianie filamentu. Sprawdzić wszystkie ustawienia (jeśli zostały wprowadzone ręcznie), ponieważ nieprawidłowe ustawienia mogą powodować niepowodzenie wydruków, szkody na mieniu lub obrażenia ciała. Tabela „Rodzaj i ustawienia filamentu” znajduje się na stronie 582, a jej najnowsza wersja na stronie dremel3d.com. UWAGA: Można też przejść do trybu zaawansowanego drukarki, który pozwala pobrać ustawienia drukowania z zapisanego pociętego pliku. Zapobiegnie to zmianie ustawień drukowania przez drukarkę. Należy sprawdzić wszystkie ustawienia przed drukowaniem, ponieważ nieprawidłowe ustawienia mogą spowodować błędy wydruku, szkody na mieniu lub obrażenia ciała.

1. W przypadku zmiany istniejącego filamentu 3D45 automatycznie usunie poprzedni filament.

2. Kiedy pojawi się ekran Podaj Filament, dotknąć „Dalej” na ekranie dotykowym i przeciągnąć filament wychodzący z rurki prowadzącej do

wlotu ekstrudera, aż zacznie on pobierać go samodzielnie. Patrz rysunek 2.

UWAGA: Należy upewnić się, że koła zębate wewnątrz ekstrudera prawidłowo chwyciły filament przed zakończeniem wymiany filamentu. Da się w tym momencie poczuć szarpnięcie i widoczne będzie, że filament jest podawany do ekstrudera.

1. Filament zostanie wciągnięty do ekstrudera i zacznie wydostawać się z gorącej końcówki ekstrudera.

UWAGA: Dremel 3D45 został przetestowany poprzez wykonanie przedmiotów przed opuszczeniem fabryki. Te przedmioty testowe mogły być wykonane w innym kolorze niż używany. Dlatego w ekstruderze może pozostawać niewielka ilość filamentu.

1. Kiedy w końcówce ekstrudera pojawi się nowy filament, dotknąć „gotowe” na ekranie dotykowym, aby zakończyć proces ładowania filamentu, wrócić do menu głównego i skalibrować ekstruder. Ostrożnie usunąć nadmiar filamentu tak, aby nie dotknąć gorącej końcówki ekstrudera. W razie potrzeby ostrożnie usunąć zanieczyszczenia z końcówki ekstrudera za pomocą szczypiec igłowych.

1. Zamknąć pokrywę i drzwiczki 3D45.

RODZAJE I USTAWIENIA FILAMENTU
Rodzaj filamentu PLA ECO-ABS Nylon PETG
Zakres temperatur dyszy	190 - 230 °C	190 - 230 °C	220 - 280 °C	230 - 260 °C
Optymalna temperatura dyszy	220 °C	220 °C	255 °C	250 °C
Zakres temperatur stołu drukowania	0 - 60 °C	0 - 70 °C	0 - 100 °C	0 - 80 °C
Optymalna temperatura stołu drukowania	35 °C	45 °C	100 °C	70 °C
Mnożnik prędkości drukowania	10 - 300%	10 - 300%	10 - 300%	0 - 100%
Zalecany mnożnik prędkości	100%	100%	90%	100%
Zakres pracy wentylatora	0 - 100%	0 - 100%	0 - 100%	0 - 100%
Ustawienie wentylatora dla chłodzenia przedmiotu	100%	100%	50%	100%

UWAGA: Prosimy sprawdzić najnowsze ustawienia filamentu na stronie dremel3d.com.

PRZYGOTOWANIE STOŁU DRUKOWANIA

OSTRZEŻENIE

NIE DOTYKAĆ KOŃCÓWKI EKSTRUDERA LUB

ROZGRZANEGO STOŁU DRUKOWANIA DREMEL 3D45 PODCZAS PRACY, ANI PRZED JEJ OSTYGNIĘCIEM CO NAJMNIEJ DO 60 °C (140 °F). Kontakt z końcówką ekstrudera lub stołem drukowania podczas lub po pracy, przed ich ostygnięciem, może spowodować obrażenia ciała.

OSTRZEŻENIE

NIE UPUSZCZAĆ STOŁU DRUKOWANIA. Płyta ze szkła pęknąć i spowodować obrażenia.

hartowanego może

OSTRZEŻENIE

NIE WYJMOWAĆ SZKŁA HARTOWANEGO Z JCHWYTU. Kontakt z krawędzią może spowodować obrażenia.

PLASTIKOWEGO UCHWYTU. Kontakt z krawędzią szkła hartowanego może spowodować obrażenia.

UWAGA

PRZED KAŻDYM WYDRUKIEM NALEŻY UPEWNIĆ SIĘ, ŻE IA JEST POKRYTY KLEJEM GO SZTYFTU KLEJU. eju może skutkować wydrukami

STÓŁ DRUKOWANIA JEST POKRYTY KLEJEM Z DOSTARCZONEGO SZTYFTU KLEJU. Niezastosowanie kleju może skutkować wydrukami niskiej jakości.

1. Usunąć stół drukowania, wpierw naciskając i zwalniając dwa klipsy znajdujące się z przodu stołu drukowania, a następnie podnosząc stół z podstawy za pomocą zaczepów stołu (rysunek 3).

2. Aby uzyskać najlepsze możliwe wyniki, nałożyć cienką warstwę dostarczonego kleju w sztyfcie na stół drukowania, w sposób pokazany na rysunku 4. Szczegółowe informacje znajdują się w „Instrukcji nanoszenia kleju”.

UWAGA: Aby wyczyścić stół, przemyć go ciepłą wodą i osuszyć ręcznikiem.

1. Zainstalować stół drukowania, najpierw wprowadzając tył stołu do tylnych klipsów, a następnie docisnąć przód stołu, aż zaskoczy na miejsce.

Ważne jest pokrycie stołu drukowania 3D45 klejem wskazanym przez Dremel przed każdym wydrukiem. Właściwa warstwa kleju pomaga przylegać częściom do stołu drukowania podczas wydruków oraz zapobiega wypaczaniu i zwijaniu się, szczególnie w przypadku dużych wydruków.

Warstwę kleju należy nakładać co 1-3 wydruki. Przy nanoszeniu kleju należy zadbać o jego nałożenie na całą powierzchnię stołu, na której ma być drukowana część. Przed zdjęciem lub naniesieniem kleju należy upewnić się, że stół drukowania jest chłodny.

Przy każdym nanoszeniu kleju należy zastosować dwie nakładające się warstwy. Można najpierw nałożyć klej na obwód obszaru drukowania (1), a następnie zygzakiem w górę i w dół, nanosząc go na cały obszar (2). Poczekać 10 sekund, a następnie nanieść kolejną warstwę zygzakiem od lewej do prawej (3). Pozwala to uzyskać jednolitą warstwę na całym obszarze drukowania.

Przed poziomowaniem lub rozpoczęciem drukowania odczekać na wyschnięcie kleju. Podgrzanie wstępne stołu drukowania pozwala przyspieszyć ten proces.

Co 7-10 naniesień kleju lub jeśli warstwa kleju stanie się nierówna, należy całkowicie wyczyścić stół drukowania. Można to zrobić na jeden z dwóch sposobów:

Opcja 1: Usunąć stół drukowania z drukarki. Zwilżyć stół wodą, trzymając go pod ciepła wodę przez kilka sekund. Nie należy zamoczyć etykiety ostrzegawczej z przodu stołu drukowania. Następnie zeskrobanie lub starcie kleju powinno być łatwe. Upewnić się, że stół drukowania jest całkowicie suchy przed umieszczeniem go z powrotem w 3D45.

Opcja 2: Usunąć stół drukowania z drukarki. Za pomocą skrobaka usunąć klej z całej powierzchni stołu drukowania. Można skrobać od lewej do prawej, a następnie od góry do dołu, aby usunąć cały klej. Przed skrobaniem należy usunąć stół drukowania z drukarki, ponieważ pył z kleju może zostać wciągnięty do filtra i zatkać go.

Nanieść dwie kompletne warstwy kleju na czysty stół drukowania, dając pierwszej warstwę czas na wyschnięcie.

Po wyschnięciu drugiej warstwy wypoziomować stół ponownie przed rozpoczęciem następnego wydruku.

OSTRZEŻENIE

NIE DOTYKAĆ KOŃCÓWKI EKSTRUDERA LUB

ROZGRZANEGO STOŁU DRUKOWANIA DREMEL 3D45 PODCZAS PRACY, ANI PRZED JEJ OSTYGNIĘCIEM CO NAJMNIEJ DO 60 °C (140 °F). Kontakt z końcówką ekstrudera lub stołem drukowania podczas lub po pracy, przed ich ostygnięciem, może spowodować obrażenia ciała.

Wypoziomowanie stołu drukowania przy każdej wymianie taśmy do drukowania lub ponownej instalacji stołu drukowania jest ważne, gdyż gwarantuje, że równomierne jego oddalenie od głowicy ekstrudera. Brak wypoziomowania stołu drukowania może spowodować nieprawidłowe wykonanie przedmiotów.

1. Dotknąć „Poziomuj” na ekranie dotykowym 3D45.

1. Ekstruder i stół drukowania przesuną się na pozycję służącą do poziomowania stołu drukowania. 3D45 najpierw sprawdzi poziom w środkowej części stołu drukowania. Dwa pokrętła pod stołem drukowania służą do podnoszenia i opuszczania stołu drukowania po lewej i prawej stronie. Ekstruder zawiera czujnik, który wykrywa, czy podłoże jest wypoziomowane. Nie są potrzebne żadne dodatkowe narzędzia.
2. Ekran dotykowy pokaże, czy stół drukowania jest za wysoko lub za nisko. Jeśli stół drukowania jest zbyt wysoko, należy wyregulować go odpowiednio za pomocą pokrętła, obracając je w prawo, aż da się usłyszeć sygnał dźwiękowy, a ekran dotykowy wskaże gotowość do sprawdzenia wypoziomowania podłoża.

1. Jeśli stół drukowania jest za nisko, należy wyregulować go odpowiednio za pomocą pokrętła, obracając je w lewo, aż da się usłyszeć sygnał dźwiękowy, a ekran dotykowy wskaże gotowość do sprawdzenia wypoziomowania podłoża.

1. Dotknąć „Sprawdź”, aby sprawdzić wypoziomowanie podłoża. Jeśli konieczna jest dalsza regulacja, ekran dotykowy wskaże kierunek, a jeśli poziom jest prawidłowy, ekstruder przejdzie do następnego punktu i proces poziomowania będzie powtórzony.

1. Powtórzyć kroki 3-5 dla drugiej pozycji, a gdy podłoże będzie w pełni wypoziomowane, ekstruder automatycznie przejdzie do pozycji kalibracji i zakończy proces poziomowania.

PODŁĄCZANIE PRZEWODU USB

1. Upewnić się, że przełącznik zasilania 3D45 jest w pozycji wyłączonej.

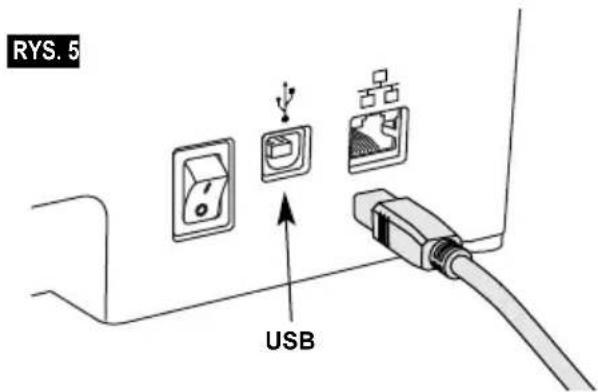

2. Podłączyć 3D45 do komputera za pomocą dołączonego przewodu USB, jak na rysunku 5.
3. Uruchomić oprogramowanie.
4. Włączyć Dremel 3D45 za pomocą przełącznika zasilania, aby zsynchronizować komputer z Dremel 3D45.

PODŁĄCZANIE ETHERNET

1. Upewnić się, że przełącznik zasilania 3D45 jest w pozycji wyłączonej.
2. Podłączyć przewód Ethernet do 3D45 w sposób pokazany na rysunku 6.
3. Włączyć 3D45 za pomocą przełącznika zasilania. Połączenie Ethernet powinno zostać wykryte automatycznie. Dotknąć „Akceptuj”, aby potwierdzić połączenie.

DRUK

OSTRZEŻENIE

PODCZAS KORZYSTANIA Z DREMEL 3D45 NALEŻY

PRZESTRZEGAĆ WSZYSTKICH OSTRZEŻEN I INSTRUKCJI BEZPIECZEŃSTWA. Niestosowanie się do nich może spowodować pożar, uszkodzenie sprzętu, szkody na mieniu lub obrażenia ciała.

OSTRZEŻENIE

NIE SIĘGAĆ DO WNETRZA DREMEL 3D45 PODCZAS

PRACY. Kontakt z ruchomymi częściami Dremel 3D45 podczas pracy może spowodować niską jakość druku, uszkodzenie sprzętu lub obrażenia ciała.

UWAGA: Dremel 3D45 został przetestowany poprzez wykonanie przedmiotów przed opuszczeniem fabryki. Te przedmioty testowe mogły być wykonane w innym kolorze niż używany. Dlatego w ekstruderze może pozostawać niewielka ilość filamentu. Początek pierwszego przedmiotu może zawierać trochę tego koloru filamentu, aż nie zmieni się on w wybrany kolory filamentu.

Istnieje kilka możliwości druku za pomocą 3D45:

1) Pamięć w drukarce
2) Naped flash USB
3) Komputer

PRZED DRUKOWANIEM

1. Upewnić się, że załadowano odpowiednią ilość filamentu (patrz strona 580). Jeśli podczas drukowania w 3D45 zabraknie filamentu, druk zostanie wstrzymany do momentu dodania filamentu.
2. Upewnić się, że nałożony jest klej, a stół drukowania wypoziomowany i wolny od przedmiotów.
3. Upewnić się, że temperatura ekstrudera i stołu drukowania jest ustawiona zgodnie z zastosowanym rodzajem filamentu, zgodnie ze szczegółowymi informacjami na stronie 582.

DRUK Z PAMIĘCI W DRUKARCE

1. W menu głównym dotknąć „Drukuj”.

1. W menu drukowania dotknąć ikonę drukarki.

1. Dotknąć plik modelu, który ma być wykonany. (Użyć strzałek do przewijania przez strony)

1. Na stronie szczegółów modelu dotknąć „Drukuj”, aby rozpocząć proces drukowania.

1. 3D45 najpierw ustawi ekstruder i stół drukowania w ich pozycjach zerowych, a następnie czujnik poziomu delikatnie dotknie stół, aby zakończyć ustawienie. Końcówka ekstrudera i stół drukowania zaczną się nagrzewać, co może trwać kilka minut. Po osiągnięciu właściwej temperatury model zacznie być drukowany.
2. Po ukończeniu przedmiotu 3D40 FLEX automatycznie wyrówna ekstruder i stół drukowania do pozycji kalibracji i schłodzi końcówkę ekstrudera oraz stół drukowania.
3. Przed usunięciem przedmiotu należy odczekać, aż ekran dotykowy wskaże, że ekstruder i stół drukowania są „chłodne”. Instrukcje na temat usuwania przedmiotów znajdują się w sekcji „Usuwanie przedmiotów ze stołu drukowania”.

DRUKOWANIE Z NAPEDU FLASH USB

1. W menu głównym dotknąć „Drukuj”.

1. Dotknąć ikonę USB, aby uzyskać dostęp do zawartości napędu flash USB.

1. Wykonać kroki 3-7 z instrukcji drukowania z pamięci drukarki, aby zakończyć drukowanie z dysku flash USB.

DRUKOWANIE Z KOMPUTERA

Dremel 3D45 jest zgodny z Dremel Digilab 3D Slicer i Simplified 3D. Postępować zgodnie z instrukcjami dołączonymi do oprogramowania, aby wykonać drukowanie z komputera.

ANULOWANIE DRUKOWANIA W 3D45

Aby anulować przedmiot podczas podgrzewania lub drukowania, dotknąć „Stop” na ekranie dotykowym. Po potwierdzeniu poprzez naciśnięcie „Tak” ekstruder i stół drukowania przejdą do pozycji kalibracji.

USUWANIE PRZEDMIOTU ZE STOŁU DRUKOWANIA

OSTRZEŻENIE

NIE DOTYKAĆ KOŃCÓWKI EKSTRUDERA LUB

ROZGRZANEGO STOŁU DRUKOWANIA DREMEL 3D45 PODCZAS PRACY, ANI PRZED JEJ OSTYGNIĘCIEM CO NAJMNIEJ DO 60 °C (140 °F). Kontakt z końcówką ekstrudera lub stołem drukowania podczas lub po pracy, przed ich ostygnięciem, może spowodować obrażenia ciała.

OSTRZEŻENIE

NALEŻY ZAWSZE NOSIĆ ŚRODKI OCHRONY OSOBISTEJ.

Zastosowanie sprzętu ochronnego, takiego jak rękawice odporne na ciepło i okulary ochronne, zmniejsza ryzyko obrażeń.

! OSTRZEŻENIE

NALEŻY PAMIĘTAJ O POŁOŻENIU CIAŁA PODCZAS DZI RĘCZNYCH DO USUWANIA STOŁU DRUKOWANIA. Nagły niewłaściwa pozycja ciała podczas tów ze stołu drukowania mogą enia ciała.

OSTRZEŻENIE

NIE UPUSZCZAĆ STOŁU DRUKOWANIA. Płyta ze szkła

hartowanego może pęknąć i spowodować obrażenia.

! OSTRZEŻENIE

NIE SKRECAĆ, ANI NIE ZGINAĆ STOŁU DRUKOWANIA

PODCZAS USUWANIA PRZEDMIOTÓW. Może dojść do separacji płyty ze szkła hartowanego i obrażeń.

UWAGA

UNIKAĆ ZARYSOWANIA STOŁU DRUKOWANIA PODCZAS

USUWANIA PRZEDMIOTÓW. ZARYSOWANIA NA STOLE DRUKOWANIA SPOWODUJĄ NIEPRAWIDŁOWE TWORZENIE PRZEDMIOTÓW.

1. Poczekać na ostygnięcie ekstrudera przed usunięciem przedmiotu.
2. Z przedmiotem jeszcze zamocowanym usunąć elastyczny stół drukowania z obszaru drukowania.
3. Odkleić przedmiot od stołu drukowania. W razie potrzeby należy delikatnie usunąć przedmiot ze stołu drukowania za pomocą narzędzia do usuwania przedmiotów (rysunek 8).

USUWANIE PODPÓR (JEŚLI SĄ)

Użyć szczypiec igłowych, aby usunąć podpory wewnątrz przedmiotu lub trudno dostępne.

KORZYSTANIE Z KAMERY

3D45 wyposażony jest w kamerę, z której można korzystać do zdalnego monitorowania wydruków, o ile drukarka jest podłączona do sieci. Istnieją dwa sposoby uzyskania dostępu do kamery: poprzez 3D Dremel Digilab Slicer (patrz strona 578) lub bezpośrednio z poziomu przeglądarki internetowej.

BEZPOŚREDNIO PRZEZ PRZEGLĄDARKĘ INTERNETOWA

1. Upewnić się, że urządzenie, na którym ma być pokazany obraz z kamery jest podłączone do tej samej sieci co drukarka 3D. Może to być sieć Wi-Fi lub Ethernet.
2. W menu głównym 3D45 dotknąć „Narzędzia”

1. W menu głównym dotknąć „Informacje”

Znaleźć adres IP drukarki. Jeśli drukarka jest podłączona do sieci przez Ethernet, jest to adres obok „IP Ethernet”. Jeśli jest podłączona do sieci przez WiFi, jest to adres obok „IP WiFi”. Będzie to ciąg trzech lub czterech liczb oddzielonych kropkami.

1. Otworzyć dowolną przeglądarkę internetową na urządzeniu, na którym ma być obserwowany obraz z kamery.

2. W pasku adresu wprowadzić: http://IPADDRESS:10123/stream_simple.html Na przykład, http://000.000.000.000:10123/stream_simple.html

3. Nacisnąć enter, a pojawi się ekran z widokiem kamery, jak poniżej.

1. ZAWSZE STOSOWAĆ DOSTARCZONY KLEJ.
2. Upewnić się, że stół drukowania jest wypoziomowany przed każdym wydrukiem.
3. W celu uzyskania poprawnej przyczepności filamentu do stołu drukowania należy regularnie zmywać klej ze stołu drukowania ciepłą wodą, osuszać stół drukowania, ponownie nakładać świeżą warstwę kleju i ponownie poziomować.
4. Upewnić się, że szpula jest poprawnie wprowadzona i może się swobodnie obracać.
5. Przy pierwszym użyciu Dremel 3D45 lub po zmianie filamentu należy wykonywać wytłaczanie za pomocą Dremel 3D45, aż materiał będzie zgodny z wprowadzonym kolorem filamentu.
6. Ważne jest obserwowanie początku drukowania przedmiotu przez Dremel 3D45. Największe prawdopodobieństwo pojawienia się problemów jest na początku realizacji. Na szczęście jest to również najwyżgodniejszy czas na anulowanie przedmiotu, wyczyszczenie stołu drukowania i ponowne uruchomienie pracy przy przedmiocie. Pozostawać w pobliżu Dremel 3D45 podczas drukowania.
7. Ważne jest zachowanie opakowania Dremel 3D45, ponieważ ułatwii to ponowne zapakowanie i transport Dremel 3D45.
8. Należy zadbać o to, by szpule filamentu były przechowywane w środowisku, które nie jest wilgotne ani nadmiernie gorące. Zaleca się nie wyjmować szpuli z hermetycznego opakowania przed użyciem.
9. Korzystać z narzędzia do usuwania przedmiotów w sposób delikatny, aby uniknąć uszkodzenia stołu drukowania lub przedmiotu.
10. O ile to możliwe, najlepiej jest umieścić przedmiot na środku stołu drukowania. Jak najlepsze ułożenie przedmiotu ma kluczowe znaczenie. Upewnić się, że obiekt znajduje się na stole drukowania, a także wykorzystywane jest najlepsze położenie dla drukowania.
11. W przypadku stromo nachylonych boków (kąt mniejszy niż 45 stopni) zaleca się drukowanie z podporą.
12. Zawsze usuwać stół drukowania przed usunięciem przedmiotu.

ODBLOKOWANIE EKSTRUDERA

Ekstruder czyścić i odblokowywać nagromadzony filament za pomocą narzędzia do odblokowywania w sposób pokazany na Rys. 9.

1. Dotknąć przycisk zmiany filamentu na ekranie i odczekać na nagrzanie ekstrudera. Kiedy filament zaczyna być opróżniany, wprowadzić narzędzie do odblokowywania do wlotu ekstrudera (u góry).
2. Zablokowane zanieczyszczenia zostaną zepchnięte w dół i wyciśnięte z końcówki ekstrudera. Należy wprowadzić narzędzie do odblokowywania na pełną głębokość, aby usunięty został cały filament. Nie należy naciskać ze zbyt dużą siłą, ponieważ może to spowodować uszkodzenie ekstrudera.

AKTUALIZACJA OPROGRAMOWANIA PRZEZ SIEĆ

Jeśli 3D45 jest podłączony do sieci WiFi, powinien sprawdzać dostępność aktualizacji oprogramowania sprzętowego przy każdym uruchomieniu. Aktualizacji oprogramowania sprzętowego można też dokonać bezpośrednio z poziomu ekranu dotykowego.

Aktualizacja firmware:

1. Dotknąć „Narzędzia”, a następnie zakładkę „Aktualizacje”.

1. 3D45 sprawdzi, czy ma zainstalowane najnowsze oprogramowanie i poprosi o potwierdzenie instalacji najnowszego oprogramowania sprzętowego, jeśli jest potrzebne.
2. Wybrać opcję Akceptuj, aby pobrać i zainstalować najnowsze oprogramowanie sprzętowe.

1. Po uruchomieniu 3D45 i powrocie do ekranu głównego aktualizacja oprogramowania sprzętowego jest zakończona.

REÇZNA AKTUALIZACJA FIRMWARE

Jeśli 3D45 nie jest podłączony do sieci, można dokonać aktualizacji oprogramowania sprzętowego bezpośrednio z dysku flash USB.

1. W przeglądarce internetowej przejść na stronę www.dremel3d.com/support i pobrać najnowszy plik oprogramowania sprzętowego 3D45.
2. Zgrać plik oprogramowania sprzętowego 3D45 na pusty dysk flash USB sformatowany w formacie FAT32.
3. Wyłączyć 3D45 za pomocą przełącznika WŁ/WYŁ.
4. Podłączyć dysk flash USB do portu USB-A.
5. Włączyć 3D45. Powinien on automatycznie wykryć i zainstalować nowe oprogramowanie sprzętowe.
6. Wyłączyć 3D45, wyjąć napęd flash USB i włączyć ponownie, aby zakończyć aktualizację.

CZYSZCZENIE Z ZEWNĄTRZ

Oczyścić obudowę 3D45 za pomocą niestrzępiącej się szmatki. Oczyścić powierzchnie zewnętrzne z widocznych zanieczyszczeń. Aby nie uszkodzić Dremel 3D45, nie używać wody, środków chemicznych, ani innych środków czyszczących z 3D45.

CZYSZCZENIE KOŃCÓWKI EKSTRUDERA

UWAGA

ZACHOWAĆ SZCZEGÓLNA OSTROŻNOŚĆ, ABY NIE

USZKODZIĆ KOŃCÓWKI EKSTRUDERA PODCZAS USUWANIA ZANIECZYSZCZEŃ. DREMEL 3D45 NIE BĘDZIE DZIAŁAŁ POPRAWNIE Z USZKODZONA KOŃCÓWKĄ EKSTRUDERA I NIEZBĘDNA BĘDZIE WYMIANA.

OSTRZEŻENIE

NIE DOTYKAĆ KOŃCÓWKI EKSTRUDERA LUB

ROZGRZANEGO STOŁU DRUKOWANIA DREMEL 3D45 PODCZAS PRACY, ANI PRZED JEJ OSTYGNIĘCIEM CO NAJMNIEJ DO 60 °C (140 °F). Kontakt z końcówką ekstrudera lub stołem drukowania podczas lub po pracy, przed ich ostygnięciem, może spowodować obrażenia ciała.

Za pomocą małych szczypiec igłowych usunąć wszelkie zanieczyszczenia z tworzywa sztucznego z końcówki ekstrudera. Jeśli zanieczyszczenia są trudne do usunięcia, ekstruder może wymagać podgrzania.

CZYSZCZENIE EKRANU DOTYKOWEGO

Przetrzeć ekran dotykowy miękką, niestrzępiącą się szmatką. Nie rozpyłać środków czyszczących na ekran dotykowy.

Problem Przyczyna Działanie naprawcze
Ekstruzja filamentu nie odbywa się prawidłowo lub nie przykleja się on do taśmy do druku.	Może to być spowodowane brakiem wypoziomowania stołu drukowania względem głowicy ekstrudera.	Wypoziomowanie stołu drukowania spowoduje właściwe ustawienie głowicy ekstrudera i zapewni lepszą jakość przedmiotu. Należy anulować przedmiot, wyczyścić stół drukowania, przesunąć głowicę ekstrudera do pozycji zerowej i ponownie uruchomić pracę przy przedmiocie.
Dremel 3D45 zatrzymał się przed rozpoczęciem druku.	Dremel 3D45 mógł otrzymać sprzeczne polecenia.	Wytączyć zasilanie za pomocą przełącznika, odczekać 30 sekund i włączyć z powrotem zasilanie.
Materiał nośny nie odpada podczas czyszczenia i powoduje to obniżenie jakości przedmiotu końcowego.	Ułożenie części nie jest optymalne. Zmienić położenie w pliku 3D w oprogramowaniu do cięcia plików, aby zminimalizować ilość materiału nośnego lub umieścić materiał nośny na powierzchni o niekrytycznym znaczeniu.
Swobodne wstęgi (przypominające spaghetti) na koniec drukowania.	Warstwa przedmiotu nie przylegała prawidłowo, model został zapisany z minimalną powierzchnią kontaktu ze stołem drukowania albo przedmiot został wydrukowany tak, że unosi się nad stołem drukowania bez wybranej podpórki.	Użyć funkcji podglądu w oprogramowaniu do cięcia plików, aby zobaczyć wysokość i położenie pierwszej warstwy. W razie potrzeby zastosować podpory.
	Przesunięcie odstępu w osi Z może nie być poprawne, a końcówka ekstrudera nie jest w odpowiedniej odległości od stołu drukowania.	Skontaktować się z obsługą klienta w celu uzyskania informacji na temat przesunięcia odstępu w osi Z.
Część zbudowana tylko w połowie. Zabrakło filamentu.Filament zablokowany podczas druku.		Wymienić filament i wznowić druk.Patrz „Nie wydostaje się filament”.
Nie wydostaje się filament. Zatkany ekstruder. Skontaktować się z obsługą klienta.
	Niepopranie załadowany filament. Dokonać ponownej próby wymiany filamentu tak, aby koła zębate ekstrudera odpowiednio chwyciły filament.
Ekstruder nie wraca do pozycji zerowej.		Skontaktować się z obsługą klienta.
Podłużne lub srzępiące się warstwy tworzywa sztucznego na stromych nawisach.	Nawisy są położone zbyt daleko od siebie lub zbyt strome (kąt <45 stopni).	Drukować z podporami.
3D45 nie znajduje sieci Wi-Fi. Drukarka za daleko od routera bezprzewodowego.		Przenieść 3D45 bliżej routera. Połączyć się z siecią za pomocą Ethernetu.
3D45 nie łączy się z siecią. Drukarka za daleko od routera bezprzewodowego.		Przenieść 3D45 bliżej routera.
	Nieprawidłowe hasło sieciowe lub identyfikator sieci SSID.	Wprowadzić ponownie hasło/ SSID lub zweryfikować hasło u administratora sieci.
Drukowanie nie rozpoczęło się po przesłaniu prze sieć.	Zabrakło filamentu. Załadować dodatkowy filament i wznowić druk.
	Otwarte drzwiczki. Drzwiczki muszą być zamknięte, aby możliwe było rozpoczęcie drukowania przez sieć. Rozpocząć drukowanie z poziomu kolejki drukowania.
	Model był już drukowany Stół drukowania musi być wolny, aby możliwe było rozpoczęcie drukowania przez sieć. Oczyścić stół drukowania i rozpocząć druk z kolejki drukowania.

Aktualizacje firmware

Dremel zaleca aktualizację oprogramowania sprzętowego za każdym razem, gdy Dremel udostępni aktualizację.

Dremel zapewnia aktualizację oprogramowania sprzętowego w celu poprawy wydajności i dodania funkcji do Dremel 3D45 przez cały okres użytkowania produktu. Dostępne są dwa sposoby aktualizacji Dremel 3D45: (1) Pobranie aktualizacji ze strony dremel3d.com i zainstalowanie z napędu USB. (2) Podłączenie Dremel 3D45 do Internetu i zaktualizowanie z poziomu ekranu dotykowego Dremel 3D45.

Oprogramowanie open source wykorzystane w niniejszym produkcie Dremel

Niniejszy produkt zawiera składniki oprogramowania licencjonowane przez posiadacza praw na podstawie dowolnej wersji Powszechnej Licencji Publicznej GNU [GNU General Public License (GPL)], Mniejszej Powszechnej Licencji Publicznej GNU [GNU Lesser General Public License (LGPL)] lub jakiejkolwiek innej licencji na oprogramowanie typu open source, która wymaga udostępnienia kodu źródłowego. Pełną możliwa do odczytu maszynowego kopię odpowiedniego kodu źródłowego można uzyskać poprzez wysyłanie pisemnego żądanie na adres:

Dremel

Zapytanie powinno zawierać: (i) nazwę produktu Dremel, (ii) numer seryjny (jeśli dotyczy), (iii) wersję oprogramowania (jeśli dotyczy), (iv) imię i nazwisko, (v) nazwę firmy (jeśli dotyczy) i (vi) zwrotny adres i adres e-mail (jeśli jest).

Może zostać naliczona nominalna opłata na pokrycie kosztów fizycznych nośników i dystrybucji.

Żądanie (i) można wysłać w ciągu trzech (3) lat od daty otrzymania produktu zawierającego oprogramowanie, którego dotyczy żądanie lub (ii) w przypadku kodu licencjonowanego na podstawie licencji GPL w wersji 3, przez okres czasu tak długi, jak długo Dremel będzie oferował części zamienne lub wsparcie klienta dla produktu.

Gwarancja na dalsze korzystanie z oprogramowania typu open source:

DREMEL nie udziela żadnej gwarancji na oprogramowanie Open Source zawarte w niniejszym urządzeniu, jeśli programy takie są używane w sposób inny niż realizacja programu zamierzonego przez DREMEL. Wymienione poniżej licencje określają gwarancję autorów lub licencjodawców oprogramowania open source, jeśli takiej udzielają. W szczególności, DREMEL rzeka się wszelkich gwarancji dotyczących wad spowodowanych zmianami wprowadzonymi w oprogramowaniu open source lub konfiguracji produktu. Żadne roszczenia gwarancyjne w stosunku do DREMEL nie przysługują w przypadku, gdy oprogramowanie open source narusza prawa własności intelektualnej osób trzecich. Pomoc techniczna, jeśli jest dostępna, świadczona będzie wyłącznie dla niezmodyfikowanego oprogramowania.

OGRANICZONA GWARANCJA KONSUMENCKA DREMEL®

Produkt DREMEL jest objęty gwarancją zgodną z przepisami międzynarodowymi/krajowymi; gwarancja nie obejmuje uszkodzeń powstałych w wyniku normalnego zużycia elementów, przeciążenia lub nieprawidłowego użytkowania.

W przypadku niezgodności produktu z niniejszą pisemną gwarancją, należy wykonać następujące czynności:

1. NIE zwracać produktu do miejsca zakupu.
2. Skontaktować się z obsługą klienta za pośrednictwem strony www.dremel.com w celu uzyskania dalszych instrukcji.

USUWANIE ODPADÓW

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

TYLKO DLA PAŃSTW NALEŻĄCYCH DO UE

Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2012/19/EG o starych, zużytych narzędziach elektrycznych

i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

KONTAKT Z PRODUCENTEM MARKI DREMEL

Więcej informacji dotyczących asortymentu Dremel, obsługi technicznej i infolinii znajduje się na stronie www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Holandia.

GENERAL SAFETY WARNINGS

WARNING

READ ALL INSTRUCTIONS IN THIS MILIARIZE YOURSELF L 3D45 BEFORE SETUP
