Digilab 3D45 - Impressora 3D DREMEL - Manual de utilização gratuito

Tipo de produto	Impressora 3D
Marca	Dremel
Modelo	Digilab 3D45
Tecnologia de impressão	Deposição de filamento fundido (FDM)
Volume de construção (C x L x A)	255 x 155 x 170 mm
Espessura da camada	100 micra (0,10 mm)
Diâmetro do filamento	1,75 mm
Temperatura máxima do extrusor	280 °C
Temperatura máxima da placa	100 °C
Placa aquecida	Sim, com placa de vidro temperado
Nivelamento da placa	Automático com sensor

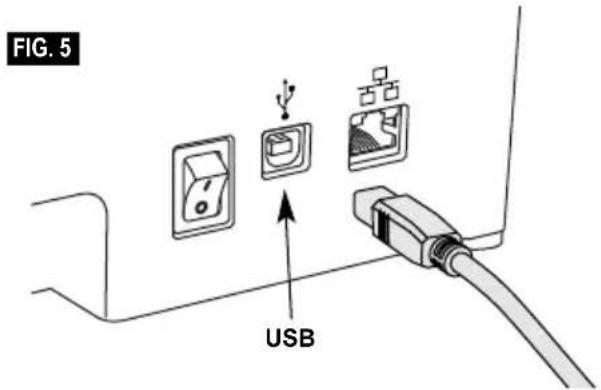

Conectividade	WiFi, Ethernet, USB (pendrive), USB para computador
Tela	Touchscreen colorido IPS 4,5 polegadas
Memória interna	8 GB
Câmera integrada	Sim, para monitoramento remoto
Alimentação	100-240 V, 47-60 Hz, 0,85-2,3 A
Peso (sem bobina)	19,4 kg
Dimensões	515 x 406 x 394 mm
Materiais compatíveis	PLA, ECO-ABS, Nylon, PETG (filamentos Dremel)
Software	Dremel Digilab 3D Slicer (Windows/Mac)
Garantia	Limitada, conforme regulamentações locais
Segurança	Sensor de fim de filamento, detecção RFID, parada automática
Manutenção	Limpeza do bico, atualização de firmware via pendrive ou OTA

Perguntas frequentes - Digilab 3D45 DREMEL

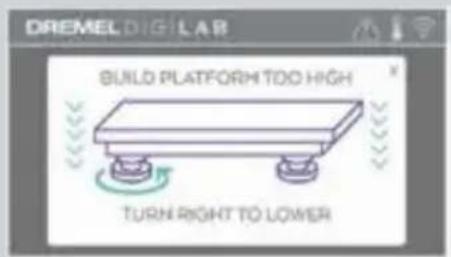

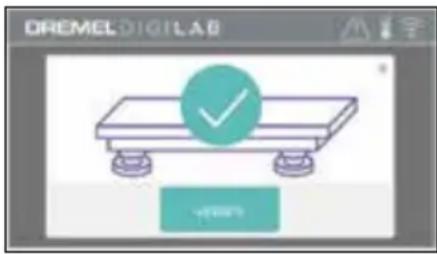

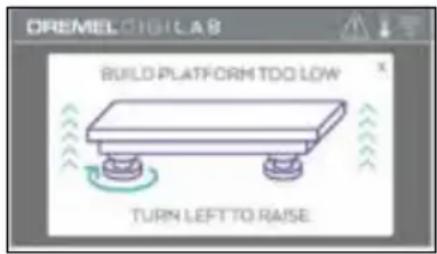

Como nivelar a placa de construção?

Antes de cada impressão, selecione Nivelamento na tela de toque. A impressora posiciona o extrusor e usa um sensor para detectar a altura. Gire os dois botões sob a placa até ouvir um bipe e a tela indicar que o nível está correto. Confirme com Verificar.

Como trocar o filamento?

Toque em Filamento na tela de toque para aquecer o extrusor. Corte o filamento usado perto da entrada, remova a bobina, insira o novo filamento no tubo de guia e coloque a bobina. Empurre o filamento na entrada até que saia pelo bico. Confirme com Concluído.

Quais filamentos são compatíveis?

Use apenas filamentos Dremel de 1,75 mm: PLA, ECO-ABS, Nylon e PETG. O uso de outros filamentos pode danificar a impressora ou anular a garantia. As configurações de impressão são automaticamente otimizadas graças à detecção RFID.

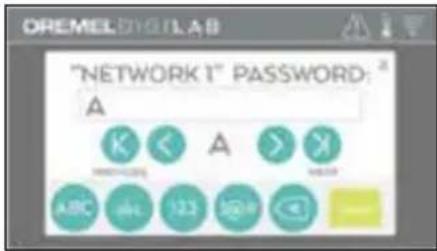

Como conectar a impressora ao WiFi?

Na tela de toque, vá em Ferramentas > Rede > Conectar WiFi. Selecione sua rede, digite a senha e toque em Concluído. Um ícone WiFi azul aparece em caso de conexão bem-sucedida.

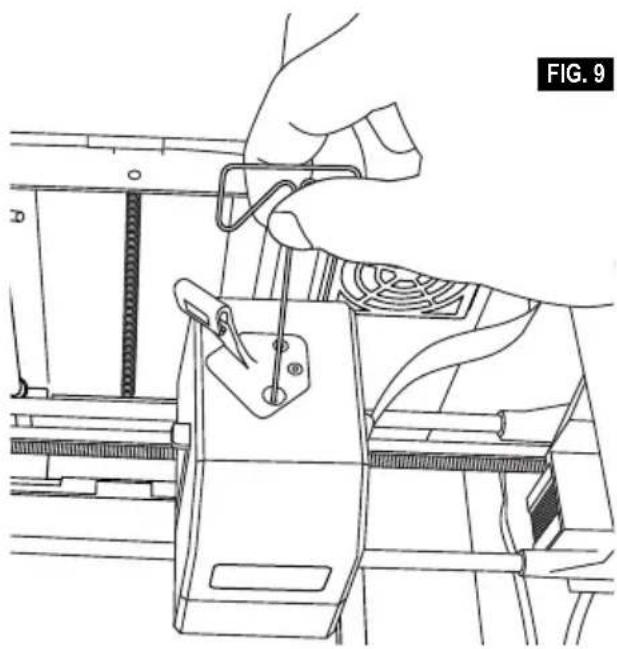

Como resolver um entupimento do bico?

Aqueça o extrusor via Filamento ou Pré-aquecimento. Depois de quente, use a ferramenta de desobstrução fornecida, inserindo-a na entrada para empurrar os detritos. Não exerça força excessiva para não danificar o bico.

Como remover um objeto da placa?

Aguarde até que o extrusor e a placa esfriem abaixo de 60 °C. Remova a placa destravando os clipes. Use a espátula com cuidado para soltar o objeto. Evite arranhar o vidro.

Como atualizar o firmware?

Via WiFi: vá em Ferramentas > Atualizações e aceite se uma nova versão estiver disponível. Caso contrário, baixe o arquivo em dremel3d.com, copie para um pendrive formatado em FAT32, insira-o e reinicie a impressora.

O que fazer se a impressão não aderir?

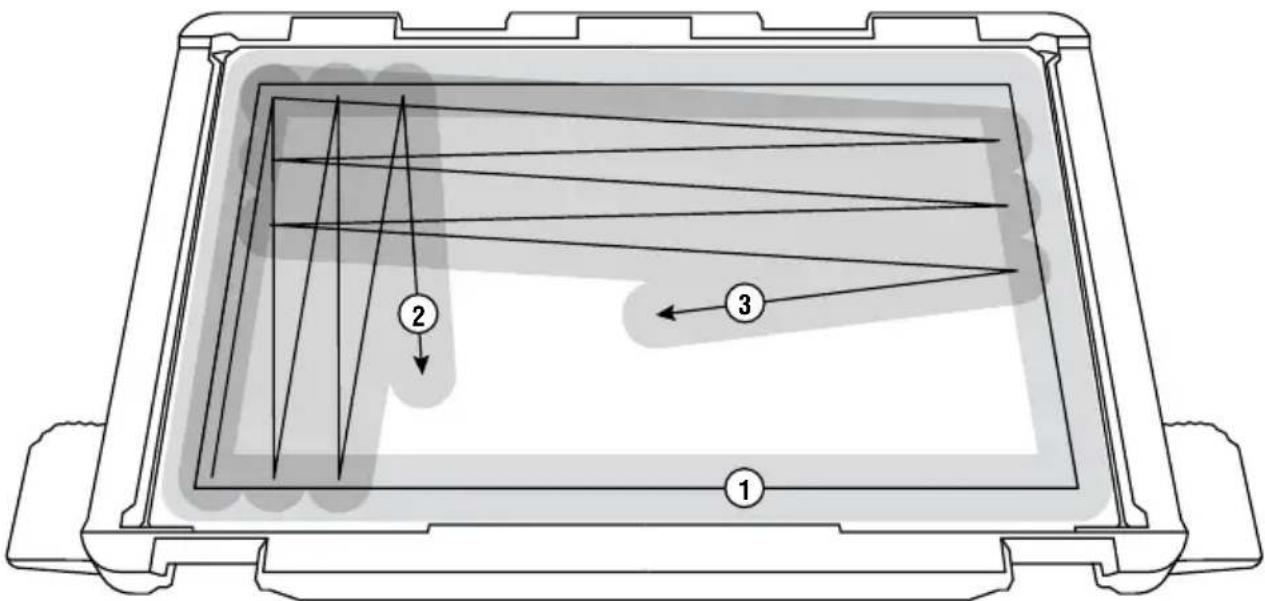

Certifique-se de que a placa está nivelada e limpa. Aplique uma fina camada de cola fornecida com o bastão. Verifique se a temperatura do bico e da placa correspondem ao filamento usado (ex. 220°C para PLA, placa a 35°C).

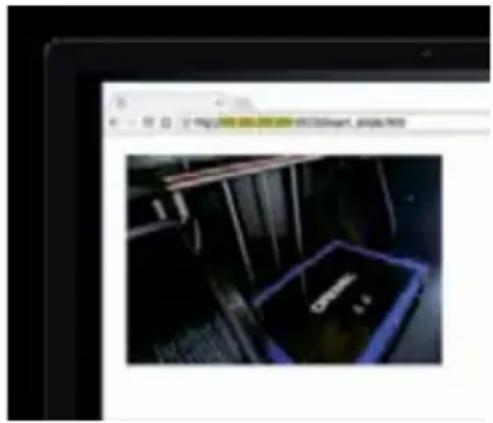

Como usar a câmera para monitorar a impressão?

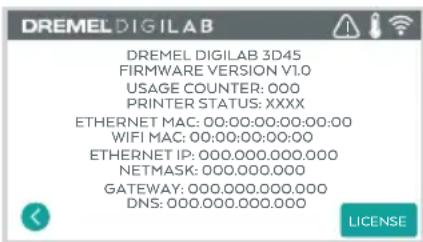

Conecte a impressora à rede. Encontre seu endereço IP em Ferramentas > Sobre. Em um navegador, digite http://ENDEREÇO_IP:10123/stream_simple.html. Você verá o fluxo ao vivo.

Qual é a altura mínima da camada?

A altura mínima da camada é de 100 micra (0,10 mm). Isso permite obter impressões muito detalhadas. Você pode ajustar esse parâmetro no software de fatiamento Dremel Digilab 3D Slicer.

MANUAL DE UTILIZADOR Digilab 3D45 DREMEL

FILAMENTO (FILAMENT)

ALMACENAMIENTO DEL FILAMENTO

FILAMENTO (FILAMENT)

(ESTABLECER IP ESTÁTICA (SET STATIC IP) – Presione suavemente para configurar la IP estática.

CARGA/CAMBIO DE FILAMENTO

Tenha em atenção que os conteúdos do Guia Rápido de Utilização e do Manual de Instruções poderão sofrer alterações e evoluir ao longo do tempo. Poderá aceder à versão mais atualizada online em www.dremel3d.com.

SEGURANÇA NA ÁREA DE TRABALHO

a. Mantenha a sua área de trabalho sempre limpa e bem iluminada. Áreas desarrumadas ou pouco iluminadas podem causar acidentes.
b. Não deve operar a Dremel 3D45 em ambientes com materiais explosivos, como por exemplo líquidos, gases ou pós inflamáveis. A Dremel 3D45 gera altas temperaturas que podem inflamar as partículas de pó ou os gases.
c. Guarde a 3D45 inativa e mantenha-a fora do alcance das crianças e de outras pessoas inexperientes. Os utilizadores inexperientes podem sofrer lesões nas mãos.

SEGURANÇA ELÉTRICA

a. Ligue sempre a Dremel 3D45 a uma tomada devidamente ligada à terra. Não modifique a ficha da Dremel 3D45. Fichas modificadas e com inadequada ligação à terra aumentam o risco de eletrocussão.
b. Não utilize a Dremel 3D45 em ambientes húmidos ou locais molhados. Não deixe a Dremel 3D45 ficar exposta à chuva. A presença de humidade aumenta o risco de eletrocussão.
c. Não force o cabo. Nunca deve arrastar nem desligar a Dremel 3D45 puxando pelo cabo. Mantenha o cabo afastado de fontes de calor, óleo, arestas afiadas ou peças em movimento. Cabos danificados ou emaranhados aumentam o risco de eletrocussão.
d. Evite utilizar este produto durante a ocorrência de trovoadas. Nestas condições, poderão surgir eventuais picos de corrente provocados por relâmpagos que poderão representar perigo de eletrocussão.
e. Em caso de emergência, desligue a Dremel 3D45 da tomada.

PROTEÇÃO PESSOAL

a. Esteja atento, tenha cuidado com o que está a fazer e seja prudente quando trabalhar com a Dremel 3D45. Não use a Dremel 3D45 quando se sentir cansado ou estiver sob o efeito de

drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a Dremel 3D45 pode provocar lesões graves.

b. Utilize equipamento de proteção pessoal. O uso de equipamento de proteção, como luvas resistentes ao calor e óculos de proteção, reduz o risco de lesões.
c. Use roupa apropriada. Não use roupa larga nem adornos. Mantenha o cabelo, vestuário e luvas afastados das peças em movimento. Adornos, roupas largas ou cabelos longos podem ficar presos nas peças em movimento.

UTILIZAÇÃO E CUIDADOS A TER COM A DREMEL 3D45

a. Antes de cada utilização, verifique se existem peças móveis desalinhadas ou emperradas, peças fissuradas e outras condições que possam comprometer o funcionamento da Dremel 3D45. Se suspeitar que a Dremel 3D45 está avariada, mande-a reparar num centro de assistência Dremel autorizado antes de a utilizar. A utilização da Dremel 3D45 quando está avariada poderá resultar numa construção dos objetos de fraca qualidade e provocar mais danos no equipamento, danos patrimoniais ou lesões físicas.
b. Não toque no bico da extrusora ou na plataforma de construção quente com a Dremel 3D45 em funcionamento ou sem que esta tenha arrefecido para, pelo menos, os 60°C (140°F). O contacto com o bico da extrusora ou a plataforma de construção quente durante o funcionamento, ou logo após sem que o bico tenha tido tempo de arrefecer, poderá provocar lesões físicas.
c. Prepare a Dremel 3D45 numa área bem ventilada. Coloque a impressora Dremel 3D45 numa superfície plana e não inflamável, afastada de materiais inflamáveis. Deixe um espaço livre nunca inferior a 20 cm em redor da Dremel 3D45. A Dremel 3D45 derrete plástico durante a construção. Os odores emitidos pelo plástico durante o funcionamento da Dremel 3D45 poderão causar irritação nos olhos e nas vias respiratórias. A colocação da Dremel 3D45 muito perto de outros objetos impede a sua adequada ventilação.
d. Não tente mexer dentro da Dremel 3D45 quando esta se encontra a funcionar. O contacto com peças em movimento na Dremel 3D45 durante o funcionamento poderá resultar numa construção de fraca qualidade, causar danos no equipamento ou provocar lesões físicas.
e. Evite que pessoas inexperientes tenham acesso à 3D45 quando está em funcionamento. A utilização da Dremel 3D45 por pessoas pouco familiarizadas com estes avisos e instruções poderá resultar em danos no equipamento ou patrimoniais e em lesões físicas.
f. Utilize apenas filamento DREMEL. A utilização de filamento não autorizado pela Dremel poderá resultar em danos no equipamento ou patrimoniais.
g. Não ajuste as definições da extrusora e/ou do injetor para a exceder a temperatura máxima nominal do tipo de filamento utilizado. Aquecer o filamento acima do intervalo recomentado pode causar emissões que poderão provocar lesões físicas.
h. Certifique-se de que os objetos de reduzidas dimensões produzidos na Dremel 3D45 ficam fora do alcance das crianças. Os objetos

pequenos representam um potencial perigo de asfixia para as crianças pequenas.

i. Não crie objetos ilegais ou inapropriados com a Dremel 3D45.

j. Não use a Dremel 3D45 para criar objetos destinados a conter velas, combustíveis líquidos e outras fontes de calor. O plástico pode derreter quando exposto ao fogo ou outras fontes de calor. Tal utilização dos objetos criados na Dremel 3D45 poderá originar incêndios, causar danos patrimoniais e provocar lesões físicas.

k. Não use a Dremel 3D45 para criar objetos destinados, por exemplo, à preparação, decoração, armazenamento ou consumo de alimentos e bebidas. Tal utilização dos objetos criados na Dremel 3D45 poderá originar doenças ou provocar lesões físicas.

I. Não use a Dremel 3D45 para criar objetos destinados a serem utilizados como componentes elétricos ou caixas de componentes elétricos. O filamento Dremel não é indicado para aplicações elétricas. Tal utilização dos objetos criados na Dremel 3D45 poderá causar danos patrimoniais e provocar lesões físicas.

m. Não meta nem toque nos objetos de plástico com a boca. O filamento Dremel não é indicado para a preparação de alimentos e bebidas nem como de utensílios de cozinha. Tal utilização dos objetos criados na Dremel 3D45 poderá originar doenças ou provocar lesões físicas.

n. Não use a Dremel 3D45 para criar objetos destinados ao armazenamento de produtos químicos. O filamento Dremel não é indicado para o armazenamento de produtos químicos. Tal utilização dos objetos criados na Dremel 3D45 poderá causar danos patrimoniais e provocar lesões físicas.

o. Não modifique a Dremel 3D45 nem altere as predefinições de fábrica. As modificações podem originar danos no equipamento, danos patrimoniais e lesões físicas.

p. Não exponha a Dremel 3D45 a temperaturas que ultrapassem os 70 °C (158 °F). A Dremel 3D45 poderá ficar danificada. A Dremel 3D45 foi concebida para funcionar a uma temperatura ideal entre os 16 e os 29 °C (60 e 85 °F).

q. Não desloque nem dê pancadas na Dremel 3D45 ou na extrusora quando a máquina está a funcionar. O objeto poderá ser construído de forma incorreta.

r. Não troque a bobine de filamento a menos que o processo de construção esteja concluído, interrompido ou em pausa. A troca de filamento durante a construção fará com que o objeto seja cancelado e poderá danificar a extrusora.

s. Não puxe o filamento para fora enquanto não surgir essa instrução no ecrã tátil. Se o fizer, poderá danificar a extrusora.

t. Tenha um cuidado redobrado para não danificar o bico da extrusora quando limpar os resíduos. A Dremel 3D45 deixa de trabalhar corretamente se o bico da extrusora estiver danificado e terá de substituí-lo.

u. Antes de cada construção, certifique-se de que a plataforma de construção está devidamente coberta com cola indicada pela Dremel. A utilização de cola inadequada pode danificar o equipamento e a construção dos objetos ser de fraca qualidade.

v. Tenha atenção à forma como posiciona o seu corpo quando utilizar ferramentas manuais para retirar os objetos da plataforma de construção. A ferramenta pode escapar e uma posição corporal

inadequada durante a remoção do objeto da plataforma pode causar lesões físicas.

w. Evite riscar a plataforma de construção quando retira os objetos. Os riscos na plataforma podem originar uma incorreta criação dos objetos.

x. Não deixe cair a plataforma de construção. A placa de vidro temperado poderá partir-se e provocar lesões físicas.

y. Não retire a placa de vidro temperado do suporte plástico. O contacto com as arestas da placa de vidro temperado poderá provocar lesões físicas.

z. Não torça nem dobre a plataforma de construção ao remover os objetos. A placa de vidro temperado poderá separar-se do suporte plástico e provocar lesões físicas.

aa. A Dremel não se responsabiliza pela integridade estrutural e utilidade dos objetos criados na Dremel 3D45. Os modelos estruturais criados por designers inexperientes poderão causar danos patrimoniais e provocar lesões físicas.

ASSISTÊNCIA TÉCNICA

a. Desligue sempre a Dremel 3D45 da tomada de alimentação antes de ser prestada qualquer assistência. Se não o fizer, poderá sofrer lesões físicas e provocar danos no equipamento.

b. A assistência técnica à Dremel 3D45 deve ser prestada somente por um centro de assistência autorizado pela Dremel utilizando apenas peças sobressalentes da Dremel. Isto preservará o funcionamento adequado e as características de segurança da Dremel 3D45.

c. Utilize apenas componentes Dremel aprovados. A utilização de componentes não genuínos da Dremel® pode anular a garantia.

d. Utilize apenas filamento Dremel aprovado. A utilização de filamento não aprovado pela Dremel ^® pode anular a garantia da extrusora.

ÍNDICE

Avisos de segurança gerais ....142

Índice....144

Símbolos utilizados....144

Informação sobre propriedade intelectual .....144

Descrição funcional e características

técnicas ....145

Recursos da 3D45....146

Glossário terminológico....146

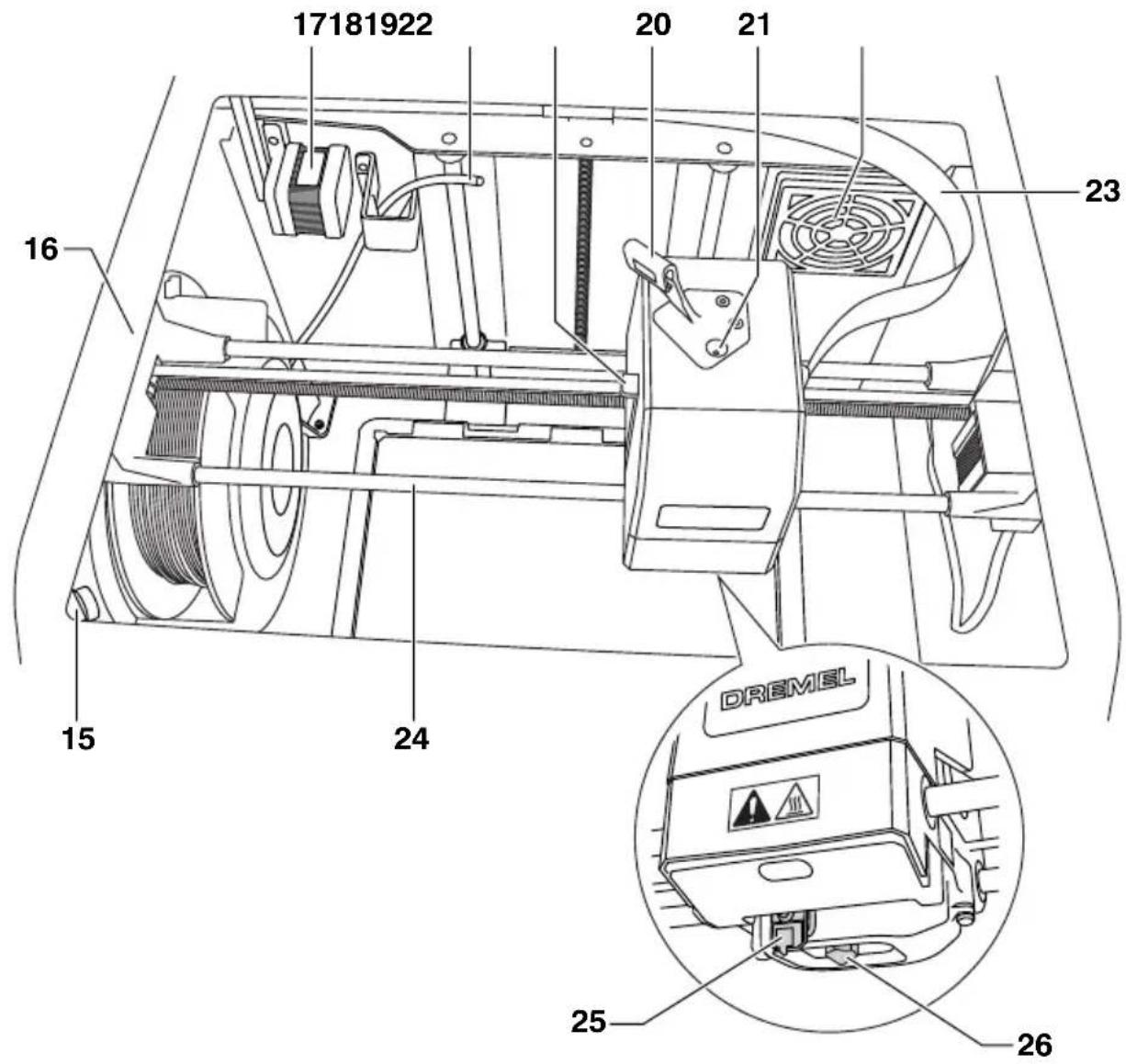

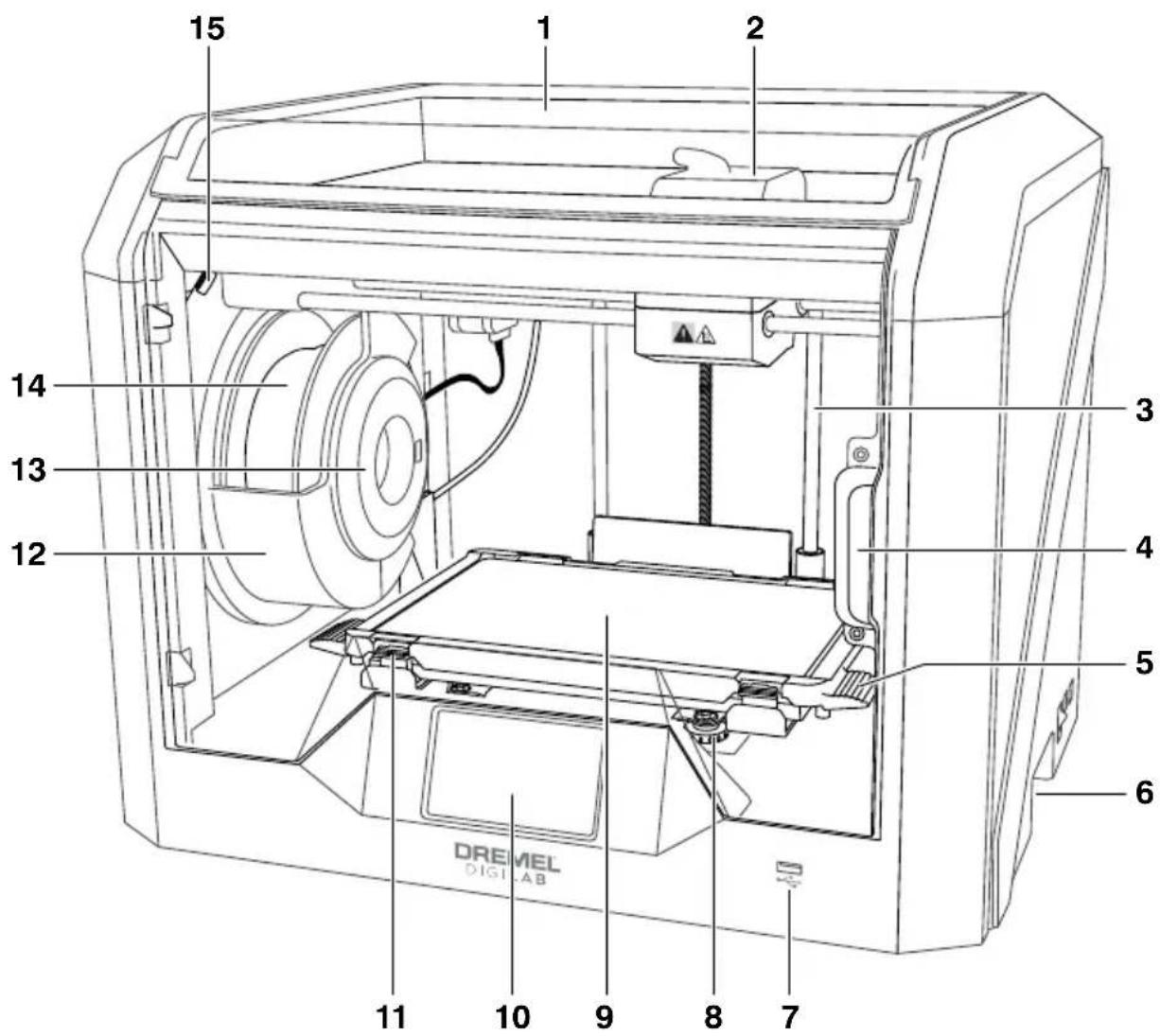

Familiarizar-se com a 3D45....148

Introdução....150

Conteúdo do kit* 150

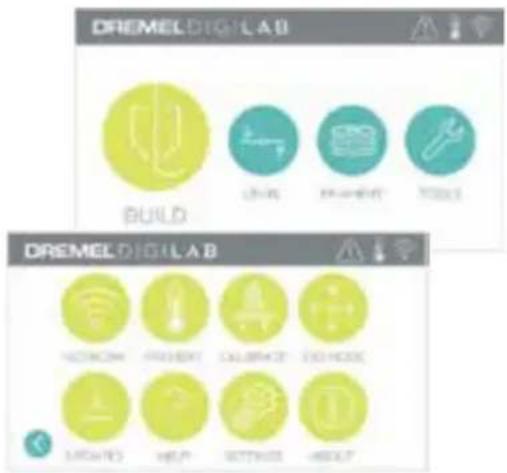

Ecrã tátil....152

Ícones do ecrã tátil .....157

Configuração inicial....158

Impressão 3D remota via ligação a uma rede local (LAN) utilizando o Dremel

Preparar-se para construir....161

Construção (BUILD)......167

Retirar o objeto ....170

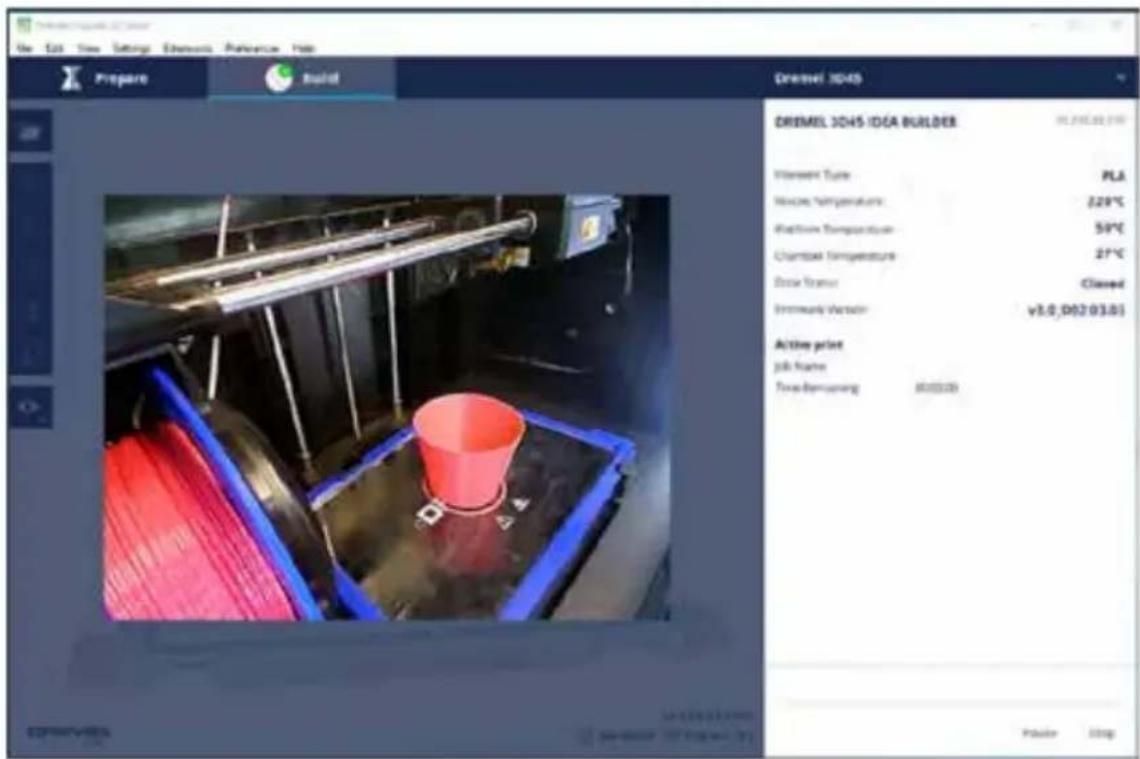

Utilizar a câmara ....171

Boas práticas....171

Manutenção....172

Manutenção e assistência....174

Símbolo Nome Designação/

		Explicação
	Símbolo de alerta de segurança	É utilizado para o alertar de potenciais perigos de lesões físicas. Respeite todas as mensagens de segurança que se seguem a este símbolo para evitar possíveis lesões ou a morte.
	Símbolo para ler o manual	Alerta o utilizador para ler o manual
	Símbolo de perigo	Indica uma situação perigosa que, caso não seja evitada, resultará em morte ou lesões graves
	Símbolo de aviso	Indica uma situação perigosa que, caso não seja evitada, poderá resultar em morte ou lesões graves.
	Símbolo de precaução	Indica uma situação perigosa que, caso não seja evitada, resultará em lesões ligeiras ou moderadas.
	Símbolo de perigo de superfície quente.	O contacto poderá causar queimaduras. Deixe arrefecer antes de realizar qualquer trabalho de manutenção.
	Símbolo UL US	Este símbolo indica que esta ferramenta consta da lista da Underwriters Laboratories de conformidade com os padrões dos Estados Unidos e Canadá.

ATENÇÃO

ESTE PRODUTO ESTÁ CLASSIFICADO COMO CLASSE

A. EM AMBIENTE DOMÉSTICO, ESTE PRODUTO PODERÁ PROVOCAR INTERFERÊNCIAS RADIOELÉTRICAS RELATIVAMENTE ÀS QUAIS O UTILIZADOR PODERÁ TER DE TOMAR MEDIDAS ADEQUADAS.

INFORMAÇÃO SOBRE PROPRIEDADE INTELECTUAL

A Dremel 3D45 foi concebida para imprimir objetos 3D a partir dos ficheiros digitais criados por si ou para os quais lhe tenham sido dado direitos de impressão utilizando a Dremel 3D45. Ao criar objetos com a Dremel 3D45, é da sua responsabilidade assegurar que não viola direitos de propriedade intelectual de terceiros nem legislação ou regulamentação em vigor,

como a legislação norte-americana e de outros países em matéria de propriedade intelectual. A Dremel 3D45 não poderá ser utilizada para criar objetos protegidos por direitos de propriedade intelectual detidos por terceiros sem o consentimento dos mesmos. A utilização da Dremel 3D45 para executar uma das seguintes situações poderá exigir a autorização de terceiros: reproduzir ou fazer uma cópia (no seu todo ou em parte) de um objeto que não tenha sido criado por si, imprimir um objeto a partir de um ficheiro digital de que não é proprietário ou imprimir um objeto a partir de uma digitalização de um objeto físico que não é da sua criação. É da sua inteira responsabilidade obter tal autorização. Em certos casos, poderá não conseguir obter a respetiva autorização. Quando tal suceder, não deve imprimir em 3D tal objeto, ou então fá-lo por sua conta e risco. Não deve modificar, fazer engenharia reversa, descompilar ou desmontar a Dremel 3D45 ou o respetivo software ou firmware, exceto conforme permitido pela legislação em vigor. Caso utilize a Dremel 3D45 de alguma outra forma que não a recomendada e descrita nestas instruções de Funcionamento/Segurança, fá-lo por sua conta e risco. A utilização da Dremel 3D45 para fazer objetos que violam os direitos de propriedade intelectual detidos por terceiros pode dar origem a processos criminais ou civis ou a sanções, podendo sujeitá-lo a prejuízos monetários, coimas ou pena de prisão.

DESCRIÇÃO FUNCIONAL E CARACTERÍSTICAS TÉCNICAS

CONSTRUÇÃO

Extrusora: Extrusão simples

Temperatura da extrusora: Até 280 °C (536 °F)

Temperatura da plataforma de construção: Até 100 °C (212 °F)

Interface do operador: Ecrã tátil IPS de 4,5" a cores

Volume máximo de construção: 10" x 6" x 6,7" (255 mm x 155 mm x 170 mm)

Espessura da camada: 100 microns | 0,10 mm

Tipos e cores de filamento: Consultar dremel3d.com

Memória interna: 8GB

Armazenamento externo: Pen USB

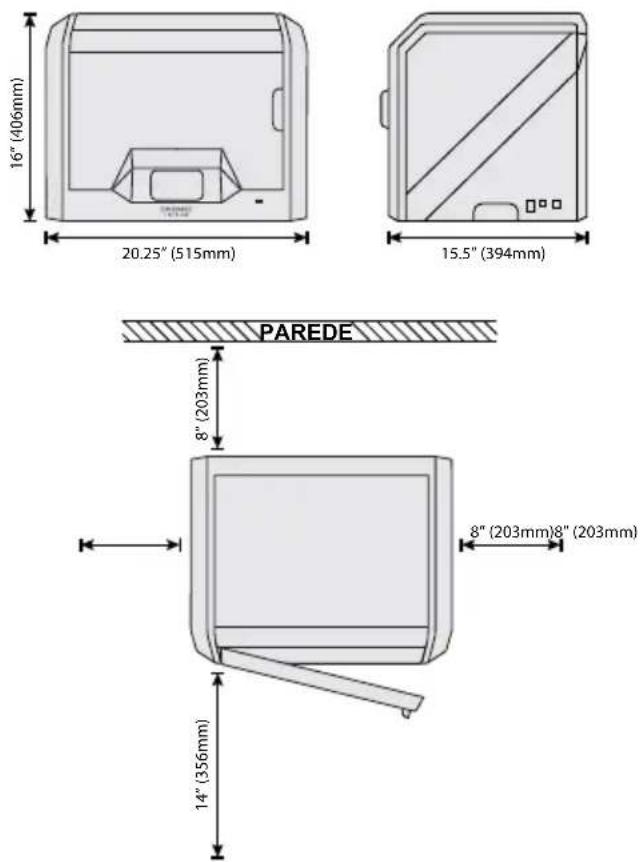

PESO E DIMENSÕES

FILAMENTO (FILAMENT)

Trabalha com filamento Dremel de 1,75 mm

ARMAZENAGEM DOS FILAMENTOS

Todos os polímeros degradam-se com o passar do tempo. Não retire o filamento da embalagem desnecessariamente. O filamento deve ser guardado à temperatura ambiente: 16-29 °C (60-85 °F) e em condições secas.

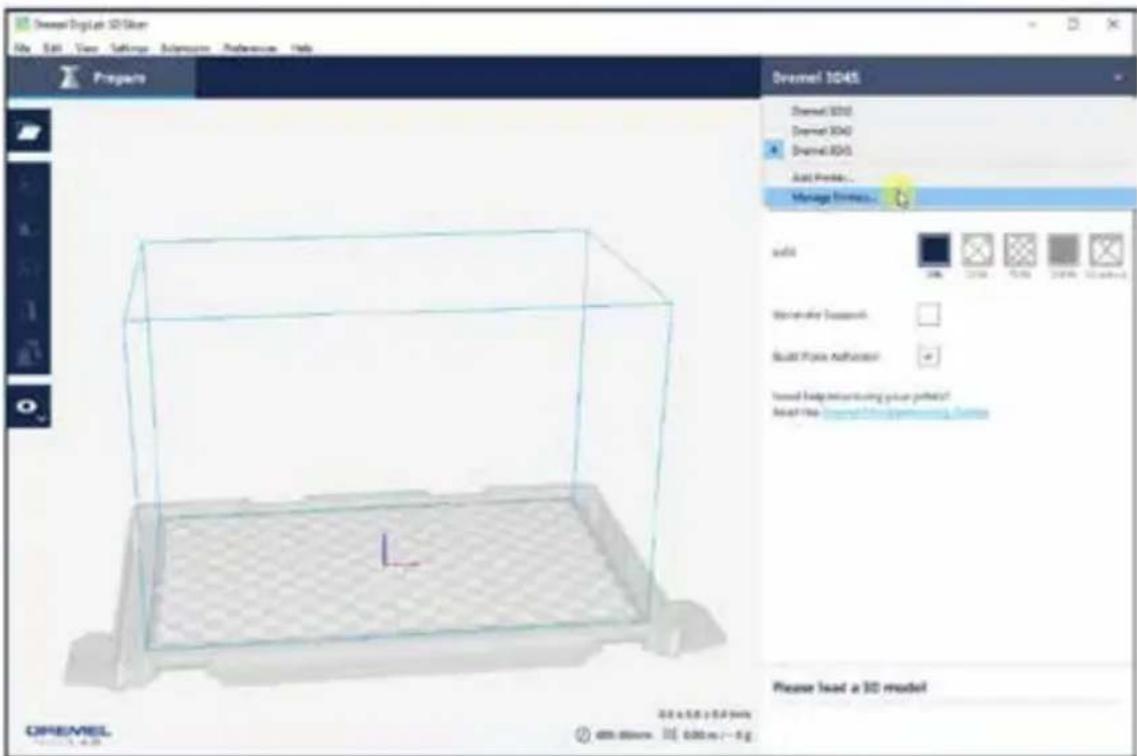

SOFTWARE

A Dremel 3D45 é fornecida com software gratuito de segmentação de ficheiros para Windows e Mac OSX. Esta aplicação converte os seus ficheiros digitais 3D em ficheiros com viabilidade de construção.

• CPU: processador de 64 bits (32 bits não suportado)
• Memória: 3GB de RAM (recomenda-se 4 GB ou mais)
• Espaço em disco: \~2 GB de espaço em disco livre para a instalação
• Placa gráfica: 1,024 MB de RAM GDDR ou mais. Placa gráfica compatível com Microsoft ^® Direct3D ^® 11 ou superior
• Dispositivo apontador: rato de três botões

Tensão de entrada da 3D45: 100-240 V, 47-60 Hz, 0.85-2.3 Amps

Área de trabalho nivelada

Área de trabalho com ambiente seco

Recurso	Descrição Localização
Guia Rápido de Utilização	Apresenta ilustrações passo-a-passo de como desembalar a 3D45 e começar a construir logo que a retira da caixa.	Na parte retangular em cartão encontra-se uma versão impressa do Guia Rápido de Utilização.Disponível também em www.dremel3d.com
Site Dremel 3D	Disponibiliza o mais recente software para a 3D45, informação, assistência ao cliente e modelos e projetos 3D para descarregar.	www.dremel3d.com
Assistência ao Cliente Dremel 3D	Contacte a Dremel para solicitar apoio, manutenção e assistência técnica ao produto.	www.dremel3d.com
Software de segmentação de ficheiros	Permite-lhe transferir, editar e construir ficheiros 3D.	Instalado a partir de www.dremel3d.com ou da pen USB fornecida com a Dremel 3D45.

Termo Definição
Plataforma de construção	A superfície plana utilizada pela Dremel 3D20 para construir objetos. A plataforma de construção é composta de uma placa de vidro temperado com um suporte plástico.

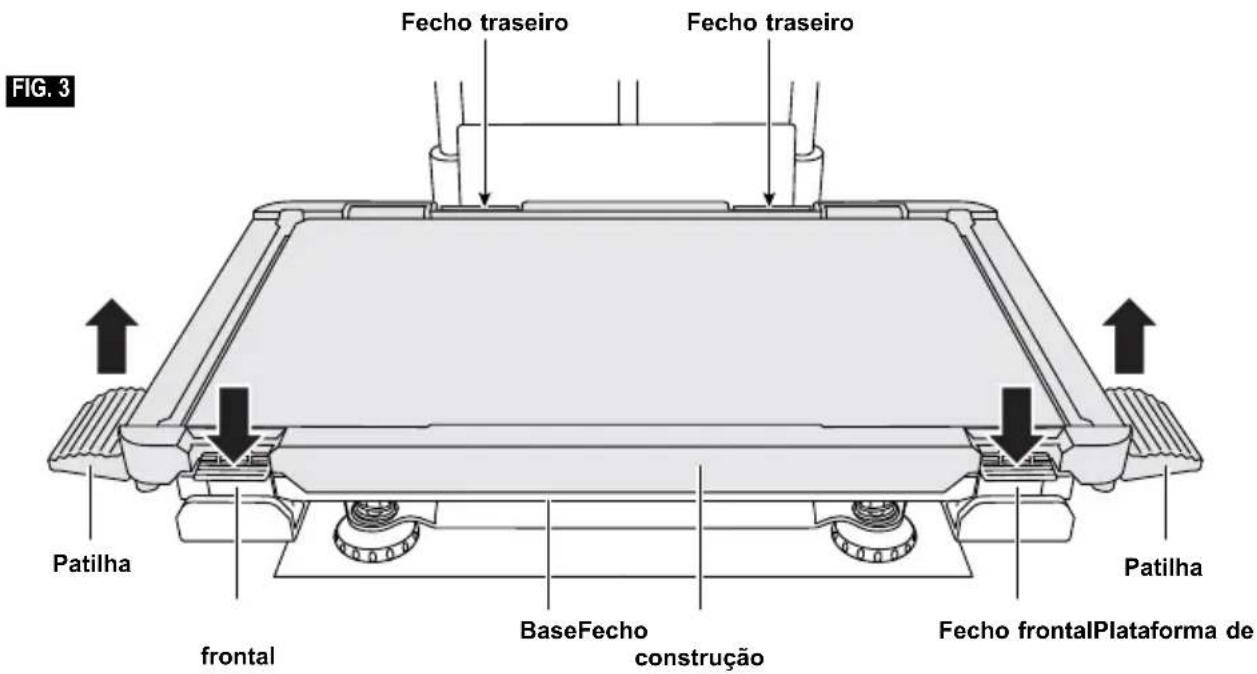

Fechos da plataforma de construção	Fechos localizados na frente da base da plataforma de construção que servem para fixar a plataforma na posição.
Volume da construção	A quantidade de espaço tridimensional (3D) que um objeto vai ocupar quando estiver terminado. A Dremel 3D45 tem um volume máximo de construção, o que significa que objetos com um volume de construção superior não podem ser construídos, a menos que sejam redimensionados ou divididos em subobjetos.
Porta A Dremel	3D45 tem uma porta localizada no painel frontal. Esta permite o fácil acesso à plataforma de construção, extrusora, filamento e objetos. Esta porta é fabricada num material transparente para poder monitorizar o progresso dos objetos, mantendo o ambiente de construção estável.
ECO-ABS Um termoplástico natural que proporciona aos utilizadores peças robustas e resistentes a impactos.

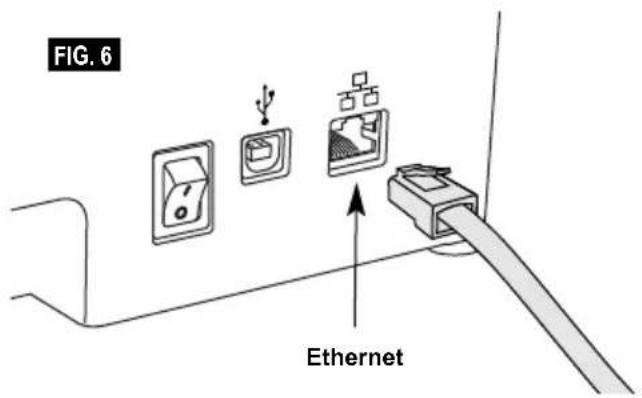

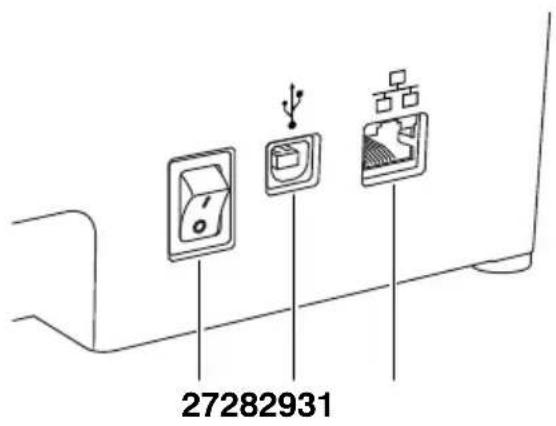

Porta Ethernet	Uma tecnologia de ligação por cabo a redes locais que permite a comunicação entre dispositivos eletrónicos.
Extrusora Unidade que utiliza engrenagens para fazer entrar o filamento na extrusora, aquecer o filamento à temperatura de construção e fazer sair o filamento aquecido pelo bico da extrusora.
Ventoinhas da extrusora	Ventoinhas que servem para arrefecer o exterior da extrusora e o motor das engrenagens.
Defletor da ventoinha da extrusora	Uma peça plástica que direciona o ar da ventoinha da extrusora para a plataforma de construção, por forma a ajudar ao arrefecimento da construção ativa.
Admissão da extrusora	Abertura localizada no topo da extrusora onde o filamento é inserido para construir.
Alavanca da extrusora	Alavanca localizada na lateral da extrusora que serve para desapertar a pega de fixação do motor da extrusora.
Bico da extrusora	Bico localizado na base da extrusora onde o filamento aquecido é forçado a sair para formar o objeto.
Filamento Cordão filiforme de plástico.

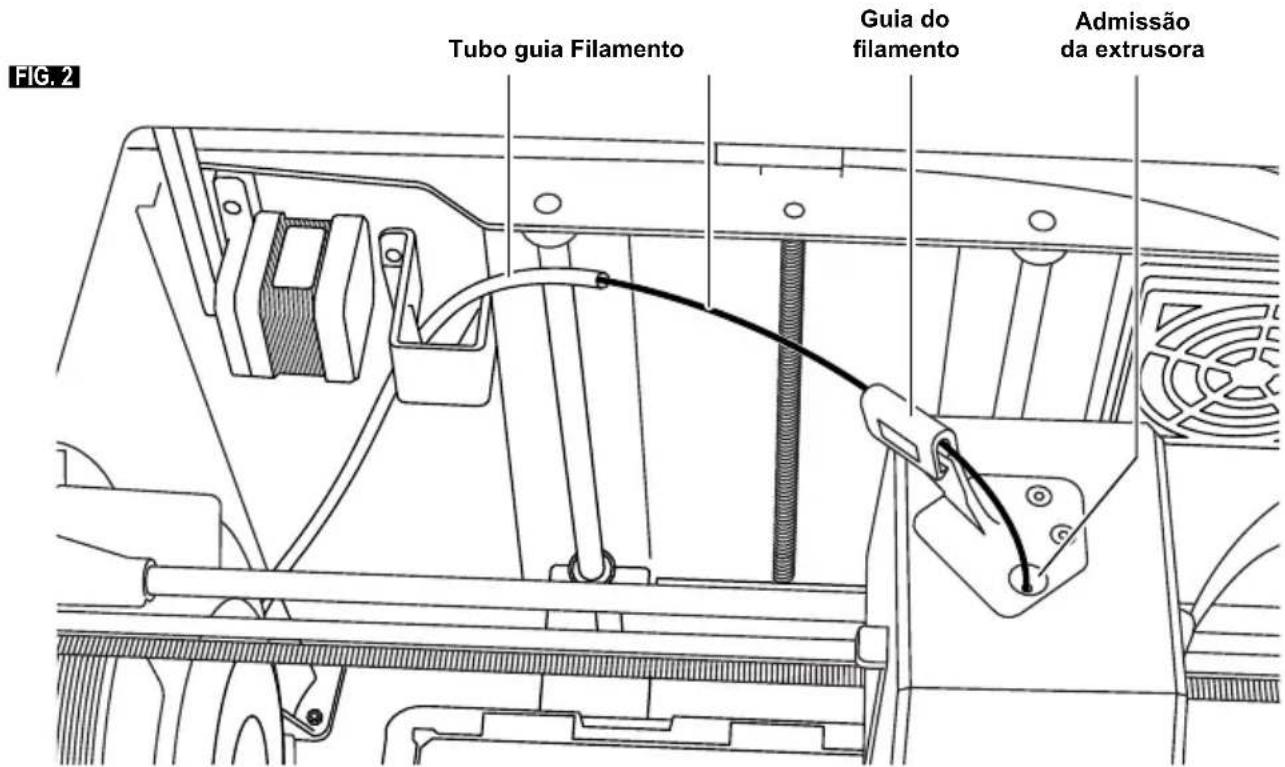

Tubo guia do filamento	Um tubo de plástico que guia o filamento entre a respetiva bobine e a extrusora da impressora, evitando que se emaranhe.
Sensor de esgotamento do filamento	Um sensor na extrusora que põe a impressora em pausa se ficar sem filamento durante uma construção.
Bobine de filamento	Peça cilíndrica onde um longo cordão de filamento fica enrolado com o intuito de facilitar a armazenagem e a utilização contínua.
.g, .gcode, .g3drem	Formato de ficheiro com viabilidade de construção compatível com a Dremel 3D45.

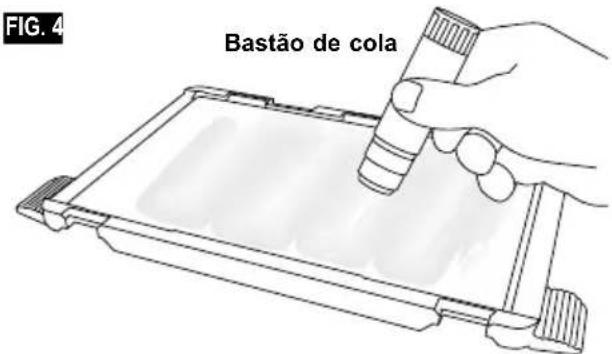

Bastão de cola	Bastão de cola não tóxica e sem ácido que é aplicada na plataforma de construção para ajudar a evitar que os objetos construídos se colem à mesma.
Botões de calibragem	Botões localizados sob a base da plataforma de construção, que permitem aos utilizadores nivelá-la facilmente antes de cada construção.
Sensor de nivelação	Um sensor que deteta a altura da plataforma de construção e ajudar a nivelar corretamente.
Tampa A Dremel 3D45 tem uma tampa amovível no topo. Esta permite acesso suplementar à plataforma de construção, extrusora, filamento e objetos sempre que necessário.
Alicate de pontas	Ferramenta comum que serve para segurar pequenos objetos e agarrar material em excesso que pode estar demasiado quente para se poder tocar diretamente.
Nylon Polímero	sintético que proporciona construções resistentes e flexíveis com uma grande resistência ao desgaste.
Ficheiro .OBJ	Formato de ficheiro digital comum utilizado numa vasta gama de softwares de criação de modelos 3D. Este ficheiro é criado em software 3D de terceiros ou pode-se descarregar em Dremel3d.com.

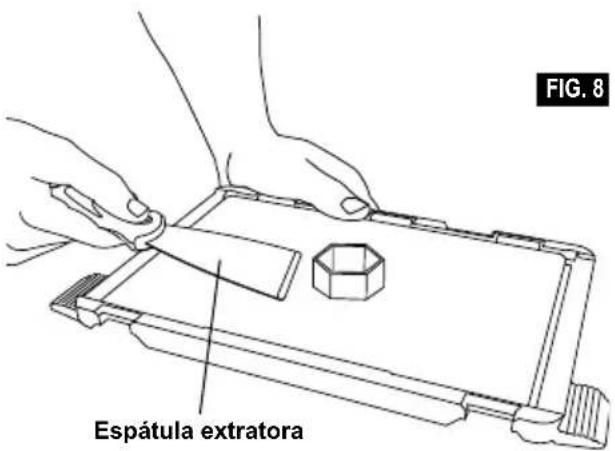

Espátula extratora de objetos	Ferramenta que serve para descolar os objetos da plataforma de construção.
PLA Bioplástico	derivado de recursos renováveis como o amido de milho
PETG Um filamento termoplástico que combina flexibilidade, força e durabilidade, semelhante ao Nylon, mas mais fácil de imprimir, como o PLA

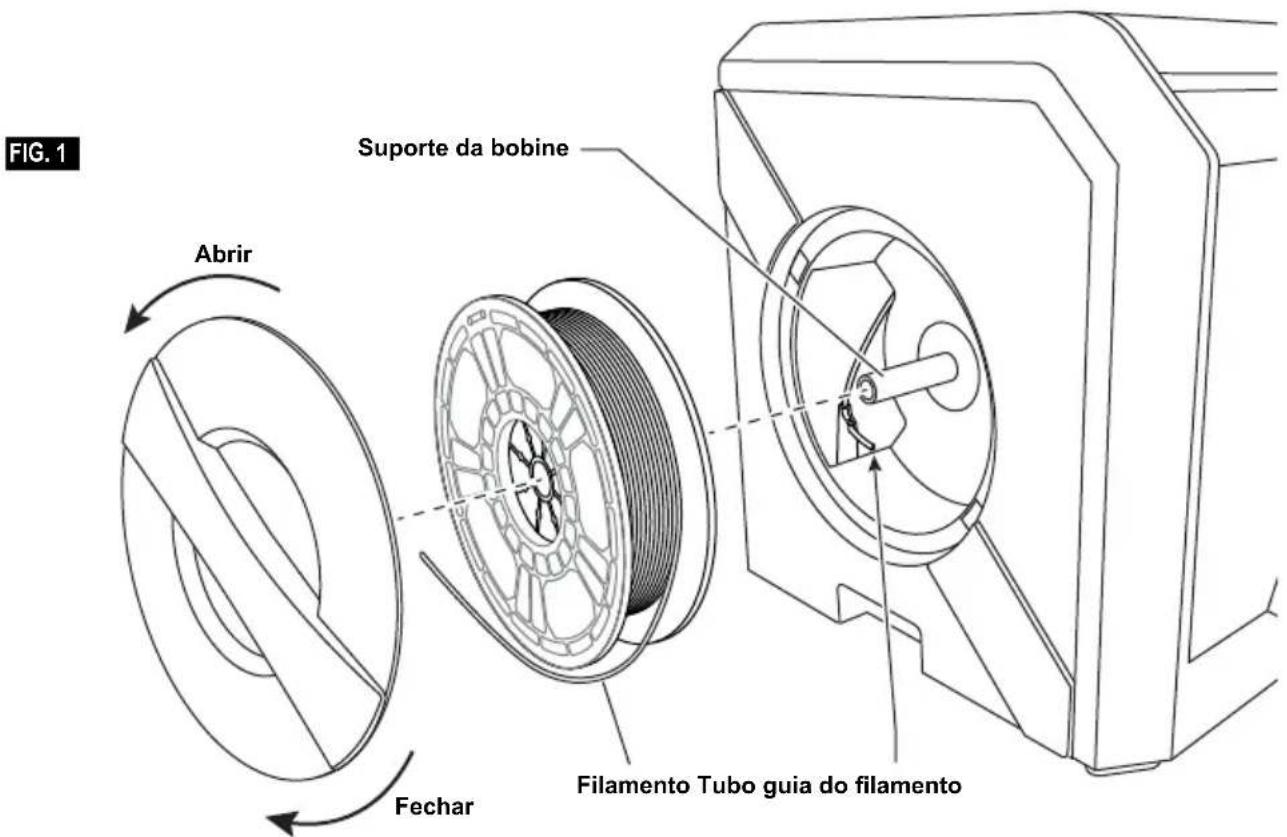

Suporte da bobine	Peça de plástico localizada à esquerda da plataforma de construção dentro da área de impressão da Dremel 3D45 que serve para segurar uma bobine de filamento.
Porta da bobine	Porta amovível que bloqueia a bobine de filamento ao respetivo suporte.
Motor passo a passo	Motor elétrico CC sem escovas que serve para acionar as calhas guias e as engrenagens da extrusora.

Ficheiro .STL Formato de ficheiro digital comumutilizado numa vasta gama de softwares de criação de modelos 3D.Este ficheiro é criado em software 3Dde terceiros ou pode-se descarregarem Dremel3d.com.

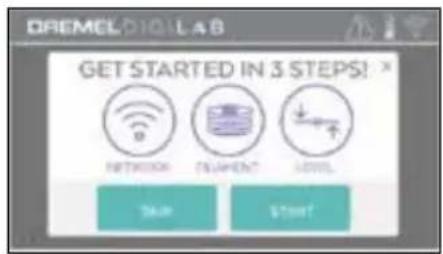

Ecrã tátil Visor a cores ativado por toque.Permite monitorizar a Dremel 3D45e os objetos ao mesmo tempo quedá instruções diretamente à Dremel3D45 sem utilizar um computador.

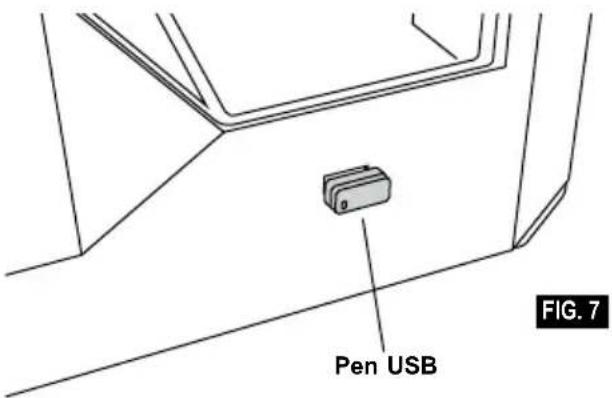

Pen USB Cartão de memória portátil utilizadonuma grande variedade dedispositivos.
WIFI Uma tecnologia de ligação semfios a redes locais que permite a comunicação entre dispositivoseletrónicos.
Calhas guiasdo eixo X	Conjunto de guias em ambos oslados da extrusora que permitem ao motor passo a passo movimentar aextrusora para o lado esquerdo oudireito da área de construção.
Calhas guiasdo eixo Y	Conjunto de guias em ambos oslados da área de construção quepermitem ao motor passo a passomovimentar a extrusora para a frenteou para trás da área de construção.
Calhas guiasdo eixo Z	Conjunto de guias localizadas naparte traseira da área de construçãoque permitem ao motor passo apasso movimentar a plataforma deconstrução para cima e para baixo.

1. Tampa
2. Extrusora
3. Calhas guias do eixo Z
4. Porta
5. Patilhas da plataforma de construção
6. Pegas
7. Porta USB A
8. Botões de calibragem
9. Plataforma de construção
10. Ecrã tátil
11. Fechos da plataforma de construção
12. Suporte da bobine de filamento
13. Leitor RFID
14. Bobine de filamento
15. Câmara

16. Calha guia do eixo Y

17. Motor passo a passo

18. Tubo guia do filamento
19. Alavanca da extrusora
20. Grampo guia do filamento
21. Admissão da extrusora
22. Ventoinha interna (com ligação para filtro opcional)
23. Cabo de fita
24. Calha guia do eixo X
25. Sensor de nivelação
26. Bico da extrusora
27. Interruptor de alimentação
28. Porta USB B
29. Porta Ethernet

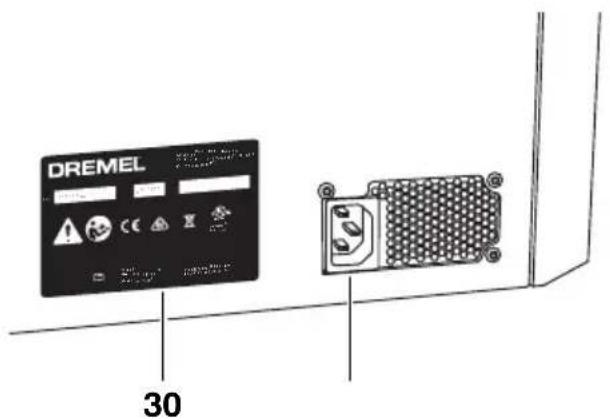

30. Placa de fabricante
31. Entrada da alimentação

INTRODUÇÃO

Bem-vindo ao mundo da Dremel Digilab. A nossa missão é orientá-lo pelo processo de fabrico digital e partilhar boas práticas para dar corpo às suas ideias. A construção 3D é um processo que envolve experimentação e persistência. Felizmente, os profissionais da Dremel estão ao seu dispor para lhe facilitar a vida com dicas online e apoio. A Dremel 3D45 traz novas funcionalidades, como cometividade em rede e impressão 3D remota via ligação a uma rede local. Para começar a utilizar a 3D45, siga os procedimentos de configuração inicial no ecrã tátil.

CONTEÚDO DO KIT\*

Manual de Instruções

Guia Rápido de Utilização

*As quantidades poderão variar consoante o kit.
**Não guardar em ambiente húmido ou muito quente.

Agulha de desobstrução

DESEMBALAR

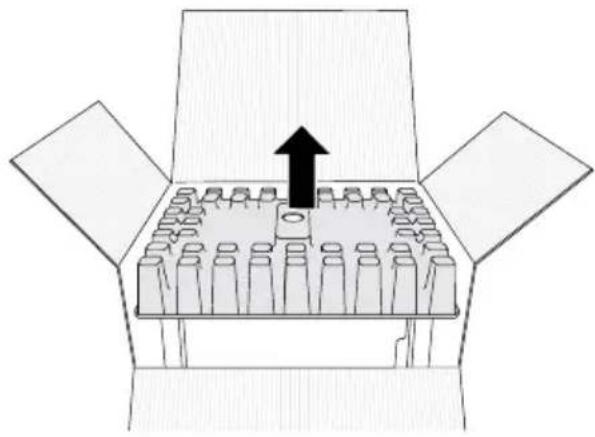

1. Coloque a embalagem em cima de uma mesa, corte a fita e abra.
2. Retire a proteção superior.

1. Retire a 3D45 e coloque-a em cima da mesa.

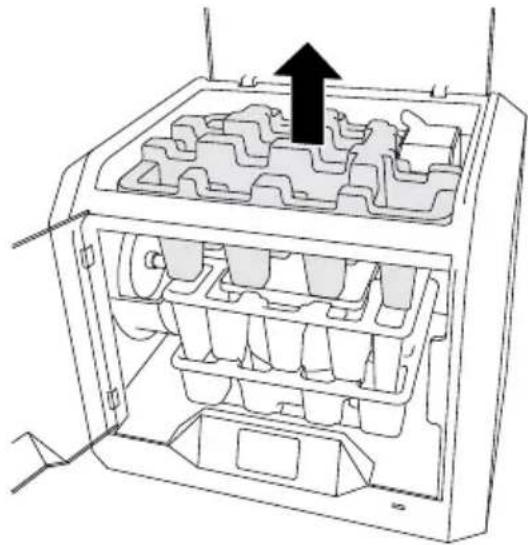

2. Abra a tampa e retire a proteção superior.

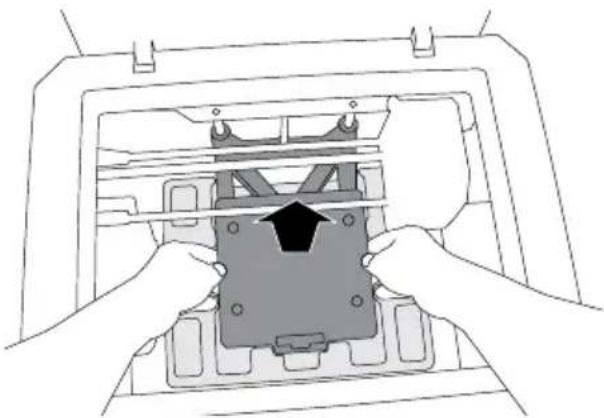

1. Levante a placa de construção puxando de ambos os lados.

1. Abra a porta e retire a proteção intermédia.

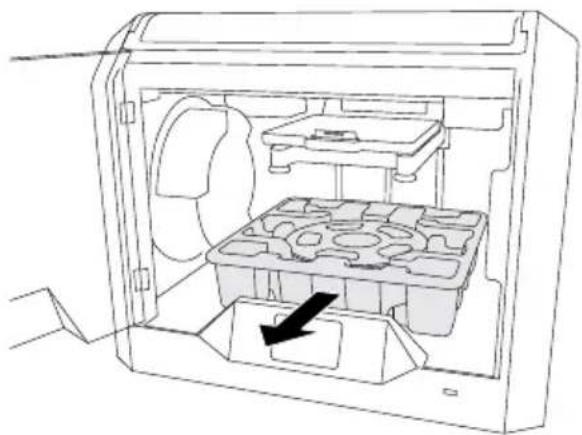

1. Retire a proteção inferior.

Dica: guarde a embalagem para quando tiver de a transportar a impressora e armazená-la.

É fácil utilizar a Dremel 3D45 sem computador através do software incorporado e do ecrã tátil a cores. Antes de construir um modelo, gostariamos que se familiarizasse primeiro com a estrutura de menus e as opções do ecrã tátil.

ATENÇÃO AO UTILIZAR A DREMEL 3D45, RESPEITE TODOS OS AVISOS E INSTRUÇÕES DE SEGURANÇA INDICADOS. O DESRESPEITO PELOS MESMOS PODERÁ RESULTAR EM INCÊNDIO, DANOS NO EQUIPAMENTO, DANOS PATRIMONIAIS OU EM LESÕES FÍSICAS.

CONSTRUIR (BUILD)

Toque para selecionar um modelo 3D e iniciar o processo de construção. (Consulte a página 167 para ver instruções de construção detalhadas)

MENU DE CONSTRUÇÃO (BUILD)

Toque em Impressora, Pen USB ou Fila de impressão (Print Queue) para escolher o destino do ficheiro desejado.

Toque para selecionar o modelo desejado ou use as setas para percorrer as páginas e encontrar o seu modelo.

DETALHES DE FICHEIROS (FILE DETAILS)

Definições de temperaturas do injetor e da placa referenciadas para a construção atual.

CONSTRUIR (BUILD) – Toque para iniciar o processo de construção.

ELIMINAR (DELETE) – Toque para remover o ficheiro do modelo do armazenamento interno da impressora ou da pen USB.

PRINTER) – A partir da pen USB, toque para copiar o ficheiro do modelo para o armazenamento da impressora.

ESTADO DA CONSTRUÇÃO (BUILD STATUS) STOP – Toque para cancelar o processo de construção em curso.

PAUSA/REPRODUZIR – Toque para em pausa ou retomar o processo de construção em curso. A pausa permite-lhe aceder ao botão do filamento.

MENU DA FILA DE IMPRESSÃO (PRINT QUEUE)

SIM (YES) – Prosseguir para o ficheiro de impressão.

NÃO (NO) – Cancelar o ficheiro de impressão.

FILAMENTO (FILAMENT)

Toque para iniciar o aquecimento e o processo de colocação/troca de filamento. (Consulte a página 161 para ver instruções sobre o processo de colocação/troca de filamento)

NIVELAR (LEVEL)

Toque para iniciar o processo de nivelação da plataforma de construção. (Consulte a página 166 para ver instruções sobre a nivelação da plataforma de construção)

FERRAMENTAS (TOOLS)

Toque para aceder às seguintes funções e definições individuais da impressora.

Toque para entrar no menu de assistência e ver informações de contacto do serviço de assistência ao cliente.

REDE (NETWORK)

Toque para entrar no menu de Rede ou desligar o Wi-Fi e definir um proxy.

LIGAR WI-FI (CONNECT WIFI) – Toque para ligar a uma rede Wi-Fi.

DEFINIR PROXY (SET PROXY) – Toque para definir um proxy manual.

DEFINIR IP ESTÁTICO (SET STATIC IP) — Toque para definir um IP estático.

Toque para deslocar a extrusora e a plataforma de construção para a posição zero.

Toque para apresentar opções para deslocar a extrusora e a plataforma de construção ao longo dos eixos X, Y e Z.

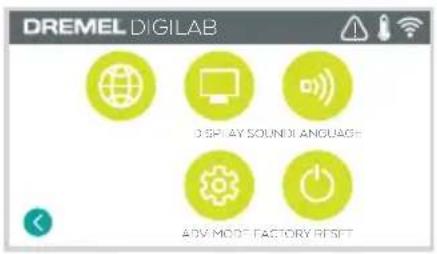

DEFINIÇÕES (SETTINGS)

IDIOMA (LANGUAGE) – Toque para escolher um idioma alternativo para o menu.

(VISUALIZAÇÃO) DISPLAY – Toque para personalizar os LED da impressora ou as teclas de atalho do menu principal.

SONS (SOUNDS) – Toque para ligar/desligar os sons da 3D45.

MODO AVANÇADO (ADVANCED MODE) –

Toque para priorizar manualmente as definições de GCode.

REPOSIÇÃO DE FÁBRICA (FACTORY RESET)

- Toque para eliminar todas as informações guardadas na 3D45 e voltar às predefinições de fábrica.

AQUECER (PREHEAT)

Toque em "Temp. injetor" ("Nozzle Temp") para iniciar automaticamente o processo de pré-aquecimento da extrusora para construir ou remover o excesso de resíduos. Uma vez atingida a temperatura ideal, toque em "Temp. Plataforma" ("Platform Temp") para iniciar o pré-aquecimento da plataforma de construção. PURGAR (PURGE) – Quando a extrusora estiver quente, toque para extrudir manualmente o filamento.

Toque para ver informações sobre a 3D45, como a versão de firmware, contagem de utilização, estado da impressora e endereço MAC.

ÍCONES DO ECRÃ TÁTIL

Indica a ocorrência de um erro, como filamento que acabou ou a porta aberta.

Indica que a Ethernet está ligada.

Indica a potência do sinal Wi-Fi e fica azul quando a impressora está ligada ao Wi-Fi.

Indica que a extrusora e a plataforma de construção estão frias.

Indica que a extrusora e a plataforma de construção estão mornas.

Indica que a extrusora e a plataforma de construção estão quentes.

CONFIGURAÇÃO INICIAL

A primeira vez que liga a Dremel 3D45, é-lhe pedido que proceda à configuração inicial da rede. Ao realizar este procedimento, terá acesso a funcionalidades como impressão 3D remota via ligação a uma rede local, notificações de atualizações de firmware e monitorização do estado da impressora. Receberá depois instruções para colocar o primeiro rolo de filamento e nivelar devidamente a plataforma de construção.

1. Para concluir a configuração inicial, toque em "Iniciar" (Start) quando lhe for pedido no ecrã de configuração inicial. Se recusar fazer esta configuração, poderá sempre configurar a rede mais tarde.

1. Se escolher "Iniciar" (Start), a 3D45 liga-se automaticamente à sua Ethernet ou procura redes sem fios disponíveis.

1. Escolha a sua rede sem fios através do ecrã tátil. Use as setas para percorrer a lista de redes sem fios disponíveis. Toque no nome da sua rede para a aceitar.

1. Insira a palavra-passe da sua rede sem fios e toque em "Concluído" (Done).

O Dremel Digilab 3D Slicer permite carregar, editar e construir ficheiros 3D e ligar-se à 3D45 (é necessária uma ligação sem fios ou Ethernet). No software, pode ver modelos e projetos, enviar, pôr em pausa e cancelar construções, monitorizar o estado da construção e receber atualizações de notificações push, entre outras. Pode instalar o Dremel Digital 3D Slicer a partir de www.dremel3d.com ou da pen USB fornecida com a Dremel 3D45.

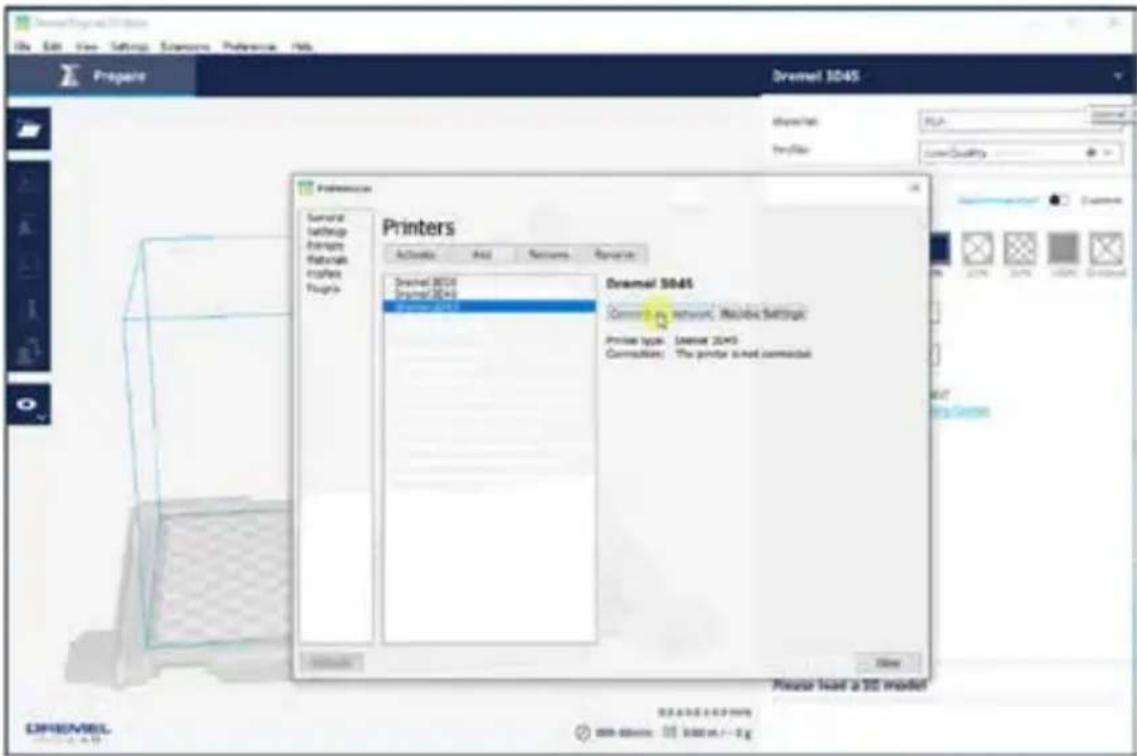

1. Abra o Dremel Slicer, clique no nome da impressora no canto superior direito e clique em Gerir impressoras (Manage Printers)

1. Seleção a Dremel 3D45 e clique em Ligar por rede (Connect via Network)

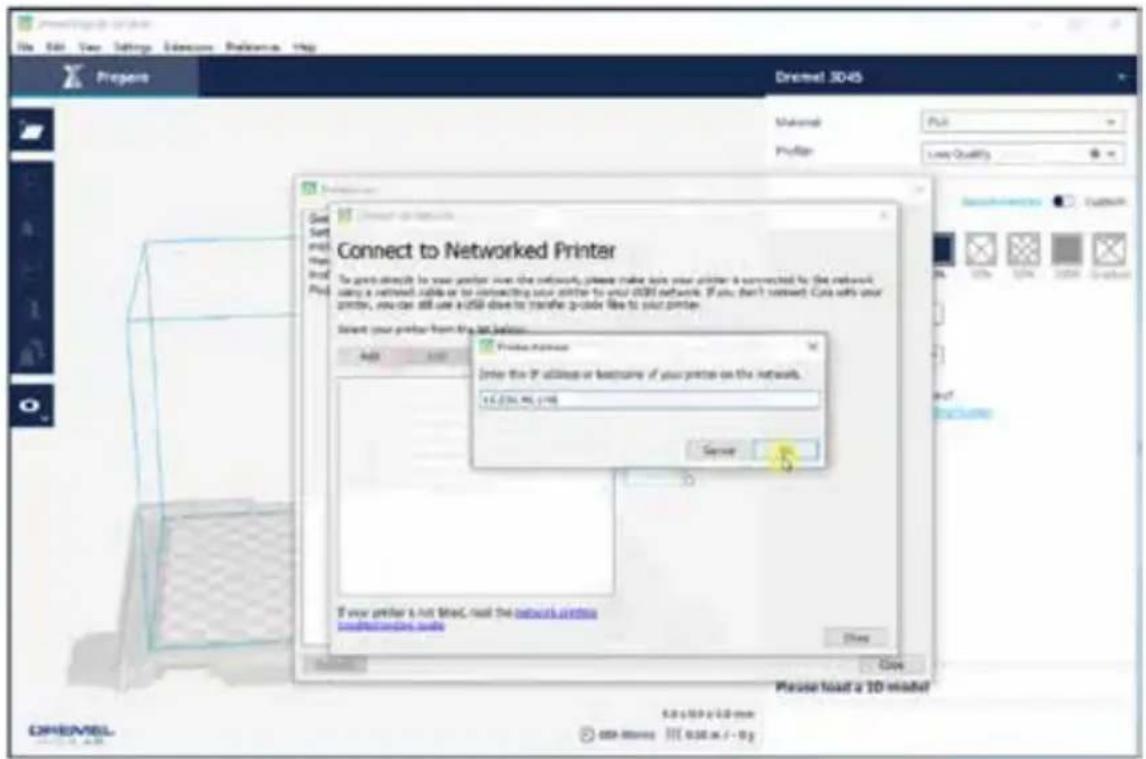

1. Clique em Adicionar (Add) e insira o endereço IP da sua impressora
2. Clique em OK e depois em Ligar (Connect)

1. Feche a janela das definições. Deverá então ver um sinal de visto verde no botão do ecrã de Construção (Build) indicando que a ligação foi estabelecida com êxito.
2. Ao clicar no botão Construir (Build), é apresentado o feed direto da câmara da impressora.
3. Pode gerir a sua construção através dos botões de pausa e paragem neste ecrã.

ATENÇÃO AO UTILIZAR A DREMEL 3D45, RESPEITE TODOS OS AVISOS E INSTRUÇÕES DE SEGURANÇA INDICADOS. O desrespeito pelos mesmos poderá resultar em incêndio, danos no equipamento, danos patrimoniais ou em lesões físicas.

ATENÇÃO NÃO TOQUE NO BICO DA EXTRUSORA OU NA PLATAFORMA DE CONSTRUÇÃO QUENTE COM A DREMEL 3D45 EM FUNCIONAMENTO OU SEM QUE ESTA TENHA ARREFECIDO PARA, PELO MENOS, OS 60°C (140°F). O contacto com o bico da extrusora ou a plataforma de construção durante o funcionamento, ou logo após sem que o bico e a plataforma de construção tenham tido tempo de arrefecer, poderá provocar lesões físicas.

ATENÇÃO UTILIZE APENAS FILAMENTO DREMEL APROVADO. A utilização de filamento não autorizado pela Dremel poderá resultar em danos no equipamento, patrimoniais ou lesões físicas.

ATENÇÃO NÃO AJUSTE AS DEFINIÇÕES DA EXTRUSORA E/OU DO INJETOR PARA A EXCEDER A TEMPERATURA MÁXIMA NOMINAL DO TIPO DE FILAMENTO UTILIZADO. Aquecer o filamento acima do intervalo recomentado pode causar emissões que poderão provocar lesões físicas.

CUIDADO NÃO PUXE O FILAMENTO PARA FORA. Se o fizer, poderá danificar a extrusora.

COLOCAR/TROCAR FILAMENTO

1. Inicie o processo de colocar/trocar o filamento tocando no botão "Filamento" no ecrã tátil. A extrusora desloca-se para o canto direito na parte frontal da área de impressão e o bico da extrusora começa a aquecer.

1. Quando a extrusora parar, abra a tampa da 3D45 para aceder mais facilmente à extrusora.

2. Se houver filamento colocado, corte o filamento existente junto da admissão da extrusora e toque no botão da seta no ecrã tátil.

1. Retire a tampa da bobine rodando-a para a esquerda e retire a bobine que está colocada, caso exista, ver figura 1.

1. Passe a ponta do novo filamento pelo tubo guia, coloque a bobine no respetivo suporte, volte a colocar a tampa da bobine alinhando as rodando para a direita, ver figura 1.

2. Ao colocar um rolo de filamento Dremel no suporte da bobine, a impressora reconhece automaticamente o tipo de filamento e ajusta as definições da impressora para serem otimizadas para o filamento que está a ser utilizado. (Isto irá sobrepor-se a eventuais definições de impressão carregadas no ficheiro segmentado). NOTA: tem a opção de entrar no modo avançado da impressora para alterar manualmente as definições de impressão após trocar o filamento. Verifique todas as definições (caso tenham sido inseridas manualmente), uma vez que definições incorretas poderão dar origem a falhas na construção, danos patrimoniais ou lesões físicas; consulte a tabela “Tipo e definições do filamento” na página 163 ou vá a Dremel3d.com para obter a tabela mais recente. NOTA: também tem a opção de entrar no modo avançado da impressora, que lhe permitirá utilizar definições de impressão do ficheiro segmentado guardado. Isto impedirá que a impressora altere as suas definições de impressão. Verifique todas as definições antes da construção, uma vez que definições incorretas poderão dar origem a falhas na construção, danos patrimoniais ou lesões físicas.

1. Em caso de troca do filamento existente, a 3D45 purga automaticamente o filamento existente.

2. Quando aparece o ecrã Colocar filamento (Feed Filament), toque em "Seguinte" (Next) no ecrã tátil e puxe o filamento que sai pelo tubo guia e

introduza-o na admissão da extrusora até esta se alimentar sozinha, ver figura 2.

NOTA: certifique-se de que as engrenagens no interior da extrusora agarraram corretamente o filamento antes de acabar a troca de filamento. Irá sentir um puxão e verá que o filamento começa a alimentar a extrusora quando isso acontece.

1. O filamento é puxado para a extrusora e começa a sair pelo bico quente da extrusora. NOTA: Foram testados objetos de construção na Dremel 3D45 antes desta sair da fábrica. Estes objetos de teste poderão ter sido criados com um filamento de cor diferente daquele que está a utilizar. Por conseguinte, poderá ter ficado na extrusora uma pouco desse filamento.

2. Quando sair novo filamento pelo bico da extrusora, toque em "concluído" (done) no ecrã tátil para concluir o processo de colocação, voltar ao menu principal e calibrar a extrusora. Retire o excesso de filamento com cuidado sem tocar no bico quente da extrusora. Se necessário, retire cuidadosamente os resíduos do bico da extrusora com um alicate de pontas.

1. Feche a tampa e a porta da 3D45.

TIPO E DEFINIÇÕES DO FILAMENTO
Tipo de filamento PLA ECO-ABS Nylon PETG
Intervalo de temperaturas do injetor	190 - 230 °C	190 - 230 °C	220 - 280 °C	230 - 260 °C
Temperatura ideal do injetor	220 - 230 °C	220 - 230 °C	255 - 230 °C	250 - 230 °C
Intervalo de temperaturas da plataforma de construção	0 - 60 °C	0 - 70 °C	0 - 100 °C	0 - 80 °C
Temperatura ideal da plataforma de construção	35 - 230 °C	45 - 230 °C	100 - 230 °C	70 - 230 °C
Multiplicação da velocidade de impressão	10 - 300%	10 - 300%	10 - 300%	0 - 100%
Multiplicação de velocidade recomendada	100%	100%	90%	100%
Intervalo da ventoinha	0 - 100%	0 - 100%	0 - 100%	0 - 100%
Definição da ventoinha de arrefecimento do objeto	100%	100%	50%	100%

NOTA: vá a dremel3d.com para consultar as definições de filamento mais recentes.

PREPARAR A PLATAFORMA DE CONSTRUÇÃO

ATENÇÃO

NÃO TOQUE NO BICO DA EXTRUSORA OU NA

PLATAFORMA DE CONSTRUÇÃO QUENTE COM A DREMEL 3D45 EM FUNCIONAMENTO OU SEM QUE ESTA TENHA ARREFECIDO PARA, PELO MENOS, OS 60°C (140°F). O contacto com o bico da extrusora ou a plataforma de construção durante o funcionamento, ou logo após sem que o bico e a plataforma de construção tenham tido tempo de arrefecer, poderá provocar lesões físicas.

ATENÇÃO

NÃO DEIXE CAIR A PLATAFORMA DE

CONSTRUÇÃO. A placa de vidro temperado poderá partir-se e provocar lesões físicas.

ATENÇÃO

NÃO RETIRE A PLACA DE VIDRO TEMPERADO DO

SUPORTE PLÁSTICO. O contacto com as arestas da placa de vidro temperado poderá provocar lesões físicas.

CUIDADO

ANTES DE CADA CONSTRUÇÃO, CERTIFIQUE-SE

DE QUE A PLATAFORMA DE CONSTRUÇÃO ESTÁ DEVIDAMENTE COBERTA COM COLA DO BASTÃO DE COLA FORNECIDO. Se não for utilizada cola, a construção do objeto poderá ser de má qualidade.

1. Retire a plataforma de construção começando por premir e soltar as dois fechos localizados na parte frontal da plataforma de construção e, em seguida, levantando a plataforma da base com ajuda das respetivas patilhas (figura 3).

2. Para obter os melhores resultados, aplique uma camada fina de cola com o bastão de cola fornecido na plataforma de construção, figura 4. Consulte informações mais detalhadas em "Instruções de aplicação da cola".

NOTA: para limpar a plataforma de construção, lave-a com água tépida e seque com uma toalha.

1. Instale a plataforma de construção inserindo primeiro a parte traseira nos fechos traseiros, depois empurre a parte frontal da plataforma até encaixar.

É importante garantir que a plataforma de construção da 3D45 está coberta por uma camada de cola Dremel adequada antes de cada construção. Uma camada de cola com a manutenção devida ajuda as peças a aderirem à placa de construção durante as construções e evita que os objetos se deformem ou encaracolem, especialmente os de grandes dimensões.

Deve aplicar uma camada de cola a cada 1 a 3 construções. Ao aplicar cola, certifique-se de que a aplica na área total da superfície onde a peça irá ser construída. Certifique-se de que a placa de construção está fria antes de retirar ou aplicar a cola.

Sempre que aplica a cola, certifique-se de que aplica duas camadas sobrepostas. Pode aplicar a cola no perímetro da área de impressão primeiro (1), depois aplicar em ziguezague na vertical em toda a área (2). Aguarde 10 segundos e volte a aplicar outra camada em ziguezague da esquerda para a direita (3). Este procedimento garante uma camada uniforme em toda a área de construção.

Deixe a cola secar antes de nivelar ou iniciar uma construção. Pré-aquecer a placa de construção pode ajudar a acelerar este processo.

A cada 7 a 10 aplicações de ola, ou se a camada de cola deixar de estar lisa, deve limpar por completo a plataforma de construção. Pode fazê-lo de duas maneiras:

Opção 1: Retire a plataforma de construção da impressora. Molhe a plataforma com água corrente tépida durante alguns segundos. Tenha cuidado para não molhar a etiqueta de aviso que se encontra na parte frontal da plataforma de construção. Em seguida, deverá conseguir facilmente raspar ou limpar a cola. Certifique-se de que a plataforma de construção está completamente seca antes de voltar a colocá-la na 3D45.

Opção 2: Retire a plataforma de construção da impressora. Utilize a espátula para raspar a cola de toda a superfície da placa de construção. Pode raspar da esquerda para a direita e depois de cima para baixo para garantir que toda a cola é removida. Não se esqueça de remover a plataforma de construção da impressora antes de raspar a cola, uma vez que o pó desta pode ficar agarrado ao filtro e entupi-lo.

Aplique duas camadas completas de cola na placa de construção limpa deixando primeiro secar a primeira camada.

Assim que a segunda camada tiver secado, volte a nivelar a plataforma antes de iniciar a construção seguinte.

ATENÇÃO

NÃO TOQUE NO BICO DA EXTRUSORA OU NA

PLATAFORMA DE CONSTRUÇÃO QUENTE COM A DREMEL 3D45 EM FUNCIONAMENTO OU SEM QUE ESTA TENHA ARREFECIDO PARA, PELO MENOS, OS 60°C (140°F). O contacto com o bico da extrusora ou a plataforma de construção durante o funcionamento, ou logo após sem que o bico e a plataforma de construção tenham tido tempo de arrefecer, poderá provocar lesões físicas.

É importante calibrar o nivelamento da plataforma de construção sempre que reinstala a plataforma de forma a assegurar que o espaçamento desta é uniforme a partir da cabeça da extrusora. Se não nivelar a plataforma de construção, os objetos podem não ser construídos corretamente.

1. Toque em "Nivelar" (Level) no ecrã tátil da 3D45.

1. A extrusora e a plataforma de construção colocam-se em posição para calibrar o nivelamento da plataforma. A 3D45 começará por verificar a nivelação na zona posterior central da plataforma de construção. Os dois botões por baixo da plataforma servem para subir ou descer o lado esquerdo e direito da plataforma. A extrusora possui um sensor que deteta se a superfície está nivelada, pelo que não são necessárias ferramentas adicionais.
2. O ecrã tátil indica se a plataforma de construção está demasiado alta ou demasiado baixa. Se a plataforma de construção estiver demasiado alta, ajuste o botão adequado rodando para a direita até ouvir um "bip", e o ecrã tátil indica que está pronto para verificar se a superfície está nivelada.

1. Se a plataforma de construção estiver demasiado baixa, ajuste o botão rodando para a esquerda até ouvir um "bip", e o ecrã tátil indica que está pronto para verificar se a mesa está nivelada.

1. Toque em "Verificar" (Verify) para verificar a nivelação da superfície. Se forem necessários mais ajustes, o ecrã tátil indica a direção, se a superfície estiver nivelada, a extrusora desloca-se para o ponto seguinte e o processo de nivelação pode ser repetido.

1. Repita os passos 3 a 5 para a segunda posição. Quando a superfície estiver completamente nivelada, a extrusora desloca-se automaticamente para a posição de calibragem e conclui o processo de nivelação.

1. Certifique-se de que o interruptor da 3D45 está na posição de desligado.
2. Ligue o cabo USB incluído à 3D45 e ao computador, figura 5.
3. Abra o software.
4. Coloque o interruptor na posição ON para ligar a Dremel 3D45 e sincronizá-la com o computador.

LIGAR À ETHERNET

1. Certifique-se de que o interruptor da 3D45 está na posição de desligado.
2. Ligue o cabo Ethernet à 3D45, figura 6.
3. Ligue a Dremel 3D45 no interruptor de alimentação. A ligação Ethernet deverá ser detetada automaticamente. Toque em "Aceitar" (Accept) para confirmar a ligação.

CONSTRUÇÃO (BUILD)

AO UTILIZAR A DREMEL 3D45, RESPEITE TODOS OS AVISOS

E INSTRUÇÕES DE SEGURANÇA INDICADOS. O desrespeito pelos mesmos poderá resultar em incêndio, danos no equipamento, danos patrimoniais ou em lesões físicas.

NÃO TENTE MEXER DENTRO DA DREMEL 3D45 QUANDO

ESTA SE ENCONTRA A FUNCIONAR. O contacto com peças em movimento na Dremel 3D45 durante o funcionamento poderá resultar numa construção de fraca qualidade, causar danos no equipamento ou provocar lesões físicas.

NOTA: Foram testados objetos de construção na Dremel 3D45 antes desta sair da fábrica. Estes objetos de teste poderão ter sido criados com um filamento de cor diferente daquele que está a utilizar. Por conseguinte, poderá ter ficado na extrusora uma pouco desse filamento. No início do primeiro objeto poderá haver um pouco de filamento desta cor até transitar para a cor do seu filamento.

Tem várias opções ao construir na Dremel 3D45:

1) Armazenamento interno da impressora
2) Pen USB
3) Computador

1. Deixe carregar uma quantidade adequada de filamento (consultar a página 161). Se a 3D45 ficar sem filamento durante uma construção, entra em pausa até ser colocado mais filamento.
2. Certifique-se de que aplicou cola e que a plataforma de impressão está nivelada e livre de objetos.
3. Certifique-se de que as temperaturas da extrusora e da plataforma de construção estão reguladas de acordo com o tipo de filamento utilizado; consultar página 163 para mais informações.

CONSTRUIR A PARTIR DO ARMAZENAMENTO INTERNO DA IMPRESSORA

1. No menu principal, toque em "Construir" (Build).

1. No menu de construção, toque no ícone da impressora.

1. Toque no ficheiro do modelo que pretende construir.

(Use as setas para percorrer as páginas)

1. Na página de detalhes do modelo, toque em "Construir" (Build) para iniciar o processo de construção.

1. A 3D45 começa por alinhar a extrusora e a plataforma de construção para as respetivas posições zero e, em seguida, o sensor toca ligeiramente na plataforma de construção para concluir o alinhamento. O bico da extrusora e a plataforma de construção começam depois a aquecer, o que poderá levar alguns minutos. Uma vez atingida a temperatura adequada, o seu modelo começa a ser construído.
2. Uma vez concluído o objeto, a 3D45 alinha automaticamente a extrusora e a plataforma de construção com as respetivas posições e arrefece o bico da extrusora.
3. Aguarde até o ecrã tátil indicar que a extrusora e a plataforma de construção estão "frias" (cool) e retire o objeto. Consulte a secção "Retirar o objeto da plataforma de construção" que descreve como deve retirar o objeto.

CONSTRUIR A PARTIR DA PEN USB

1. No menu principal, toque em "Construir" (Build).

1. Toque no ícone USB para aceder aos conteúdos da pen USB.

1. Siga os passos 3 a 7 da secção "Construir a partir do armazenamento interno da impressora" para concluir a construção a partir da pen USB.

A Dremel 3D45 é compatível com o Dremel Digilab 3D Slicer e Simplified 3D. Siga as instruções fornecidas com este software para construir a partir do computador.

CANCELAR A SUA CONSTRUÇÃO NA 3D45

Para cancelar o objeto durante o pré-aquecimento ou a construção, toque no botão "Parar" (Stop) no ecrã tátil. Se confirmar "Sim" (Yes), a extrusora e a plataforma de construção deslocam-se para as respetivas posições de calibragem.

RETIRAR O OBJETO DA PLATAFORMA DE CONSTRUÇÃO

ATENÇÃO

NÃO TOQUE NO BICO DA EXTRUSORA OU NA

PLATAFORMA DE CONSTRUÇÃO QUENTE COM A DREMEL 3D45 EM FUNCIONAMENTO OU SEM QUE ESTA TENHA ARREFECIDO PARA, PELO MENOS, OS 60°C (140°F). O contacto com o bico da extrusora ou a plataforma de construção durante o funcionamento, ou logo após sem que o bico e a plataforma de construção tenham tido tempo de arrefecer, poderá provocar lesões físicas.

ATENÇÃO

UTILIZE EQUIPAMENTO DE PROTEÇÃO PESSOAL. O uso de

equipamento de proteção, como luvas resistentes ao calor e óculos de proteção, reduz a possibilidade de sofrer lesões físicas.

ATENÇÃO

TENHA ATENÇÃO À FORMA COMO POSICIONA O SEU

CORPO QUANDO UTILIZAR FERRAMENTAS MANUAIS PARA RETIRAR OS OBJETOS DA PLATAFORMA DE CONSTRUÇÃO. A ferramenta pode escapar e uma posição corporal inadequada durante a remoção do objeto da plataforma pode causar lesões físicas.

ATENÇÃO

NÃO DEIXE CAIR A PLATAFORMA DE

CONSTRUÇÃO. A placa de vidro temperado poderá partir-se e provocar lesões físicas.

ATENÇÃO

NÃO TORÇA NEM DOBRE A PLATAFORMA DE

CONSTRUÇÃO AO REMOVER OS OBJETOS. A placa de vidro temperado poderá separar-se do suporte plástico e provocar lesões físicas.

CUIDADO

EVITE RISCAR A PLATAFORMA DE CONSTRUÇÃO QUANDO

RETIRA OS OBJETOS. OS RISCOS NA PLATAFORMA PODEM ORIGINAR UMA INCORRETA CRIAÇÃO DOS OBJETOS.

1. Espere que a extrusora arrefeça antes de retirar o objeto.
2. Com o objeto ainda na mesa, retire a plataforma de construção da área de construção.
3. Descole o objeto da plataforma de construção. Caso seja necessário, use a espátula extratora para retirar delicadamente o objeto da plataforma (figura 8).

RETIRAR OS APOIOS (SE NECESSÁRIO)

Use um alicate de pontas para retirar os apoios que estejam dentro do seu objeto ou que sejam difíceis de alcançar.

UTILIZAR A CÂMARA

A 3D45 está equipada com uma câmara que pode ser utilizada para monitorizar de forma remota as construções, desde que a impressora esteja ligada a uma rede. Há duas formas de aceder à câmara: através do Dremel Digilab 3D Slicer (consultar a página 159) ou diretamente através de um browser de internet.

DIRETAMENTE ATRAVÉS DE UM BROWSER DE INTERNET

1. Certifique-se de que o dispositivo com que pretende visualizar a câmara está ligado e na mesma reda da impressora 3D. Isto pode ser feito via Wi-Fi ou Ethernet.
2. No menu principal da 3D45, toque em "Ferramentas" (Tools)

1. No menu principal, toque em "Sobre" (About)

Localize o endereço IP da sua impressora. Se a impressora estiver ligada à rede via Ethernet, é o endereço que está junto a "IP de Ethernet" (Ethernet IP). Se a impressora estiver ligada via Wi-Fi, é o endereço que está junto a "IP de Wi-Fi" (WiFi IP). O endereço é uma sequência de três ou quatro números separados por pontos.

1. Abra qualquer browser de internet no dispositivo em que quer visualizar a câmara.

2. Na barra de endereços, insira a seguinte cadeia: http://IPADDRESS:10123/stream_simple.html Por exemplo, http://000.000.000.000:10123/stream_simple.html

3. Prima "Enter" e verá um ecrã com a visualização da câmara, conforme se mostra abaixo.

1. UTILIZE SEMPRE O BASTÃO DE COLA FORNECIDO.
2. Certifique-se de que a plataforma de construção está nivelada antes de qualquer construção.
3. Para o filamento aderir corretamente à plataforma de construção, lave regularmente a cola da plataforma com água tépida, seque a plataforma de construção, volte a aplicar uma nova camada de cola e a nivelar a plataforma.
4. Confirme se a bobine está bem instalada e gira livremente.
5. Na primeira vez que utilizar a Dremel 3D40 FLEX ou quando trocar o filamento, deixe a Dremel 3D40 FLEX a extrudir até o material ficar consistente com a cor do filamento instalado.
6. É importante observar a Dremel 3D45 a começar a imprimir os objetos. É muito provável haver dificuldades no início do objeto. Felizmente, este é o momento mais conveniente para cancelar o objeto, limpar a plataforma de construção e começar de novo o objeto. Mantenha-se por perto da Dremel 3D45 durante a impressão.
7. É importante guardar a embalagem da Dremel 3D45 uma vez que irá facilitar a sua reembalagem e transporte.
8. Certifique-se de que guarda as bobines dos filamentos num ambiente que não é muito húmido nem muito quente. Recomendamos que não retire a bobine de filamento da embalagem hermeticamente fechada enquanto não for utilizada.
9. Use a espátula extratora delicadamente para evitar danificar a plataforma ou o objeto.
10. Sempre que possível, é sempre melhor posicionar o objeto no centro da plataforma de construção. É fundamental utilizar a melhor orientação do objeto. Certifique-se de que o objeto fica posicionado na plataforma de construção e que utiliza a melhor orientação de construção.
11. Para peças inclinadas salientes (ângulo inferior a 45 graus), recomendamos a construção com apoios.
12. Retire sempre a plataforma de construção antes de retirar o objeto.

DESOBSTRUIR A EXTRUSORA

Use a agulha de desobstrução para limpar a extrusora e desobstruir filamento acumulado, fig. 9.

1. Clique no botão de troca de filamento no ecrã e aguarde que a extrusora aqueça. Quando o filamento começa a purgar, insira a agulha de desobstrução pela admissão da extrusora (em cima).
2. Os resíduos entupidos serão empurrados para baixo e extrudidos pelo bico da extrusora. Deve empurrar também a agulha de desobstrução completamente até ao fundo para garantir que foi purgado todo o filamento. Não é preciso empurrar com força excessiva, pois isso poderia danificar a extrusora.

Se a 3D45 estiver ligada ao Wi-Fi, deverá verificar a existência de atualizações de firmware sempre que arranca. Também pode atualizar o firmware diretamente no ecrã tátil. Para atualizar o firmware:

1. Toque em "Ferramentas" (Tools) e depois em "Atualizações" (Updates).

1. A 3D45 verifica se está instalado o firmware mais recente e pergunta-lhe se quer atualizá-lo, se for necessário.
2. Escolha aceitar para descarregar a instalar o firmware mais recente.

1. Quando a 3D45 arrancar e voltar ao Ecrã inicial, a atualização de firmware está concluída.

ATUALIZAR O FIRMWARE MANUALMENTE

Se a 3D45 não estiver ligada a uma rede, pode atualizar o firmware diretamente de uma pen USB.

1. No seu browser de internet, vá a www.dremel3d.com e descarregue o ficheiro de firmware mais recente para a 3D45.
2. Copie o ficheiro de firmware da 3D45 para uma pen USB formatada para FAT32.
3. Desligue a Dremel 3D45 no interruptor de alimentação.
4. Insira a pen USB na porta USB A.
5. Ligue a 3D45, que deverá detetar e instalar automaticamente o novo firmware.
6. Desligue a 3D45, retire a pen USB e volte a ligar a impressora para concluir a atualização.

LIMPAR O EXTERIOR

Limpe o exterior da 3D45 com um pano que não largue pelos. Limpe a sujidade visível nas superfícies externas.

Para não danificar a Dremel 3D45, não use água, químicos ou outros produtos de limpeza na 3D45.

LIMPAR O BICO DA EXTRUSORA

CUIDADO

TENHA UM CUIDADO REDOBRADO PARA NÃO

DANIFICAR O BICO DA EXTRUSORA QUANDO LIMPAR OS RESÍDUOS. A DREMEL 3D45 DEIXA DE TRABALHAR CORRETAMENTE SE O BICO DA EXTRUSORA ESTIVER DANIFICADO E TERÁ DE SUBSTITUÍ-LO.

ATENÇÃO

NÃO TOQUE NO BICO DA EXTRUSORA OU NA

PLATAFORMA DE CONSTRUÇÃO QUENTE COM A DREMEL 3D45 EM FUNCIONAMENTO OU SEM QUE ESTA TENHA ARREFECIDO PARA, PELO MENOS, OS 60°C (140°F). O contacto com o bico da extrusora ou a plataforma de construção durante o funcionamento, ou logo após sem que o bico e a plataforma de construção tenham tido tempo de arrefecer, poderá provocar lesões físicas.

Utilizando um pequeno alicate de pontas, arranque os resíduos de plástico do bico da extrusora.

Se os resíduos não saírem facilmente, poderá ser necessário aquecer a extrusora.

LIMPAR O ECRÃ TÁTIL

Limpe o ecrã tátil com um pano macio e que não largue pelos. Não pulverize produtos de limpeza para o ecrã tátil.

Problema Causa Ação corretiva
O Filamento não está a extrudir ou a aderir devidamente à fita de construção.	Isto pode ser provocado devido à plataforma de construção não estar nivelada com a cabeça da extrusora.	O nivelamento da plataforma de construção irá alinhar a cabeça da extrusora e garantir uma melhor qualidade do objeto. Cancele o objeto, limpe e nivele a plataforma de construção e recomece o objeto.
A Dremel 3D45 paralisou antes do objeto ter iniciado.	A Dremel 3D45 poderá ter recebido comandos divergentes.	Desligue a máquina no interruptor, aguarde 30 segundos e volte a ligá-la.
O material de apoio não se separa durante a limpeza, o que resulta numa diminuição da qualidade do objeto final.	A orientação da peça não está otimizada.	Reoriente a posição do ficheiro 3D no software de segmentação de ficheiros para minimizar o material de apoio ou coloque esse material numa superfície acrítica.
Uma construção confusa. Uma das camadas do objeto nãoaderiu convenientemente, o modelo foi guardado uma área mínima de superfície em contacto com a plataforma de construção ou o objeto foi impresso a flutuar por cima da plataforma sem qualquer apoio selecionado.		Use a opção de pré-visualização no software de segmentação para ver a altura e a posição da primeira camada. Construa com apoios sempre que necessário.
Só metade da peça foi construída. Ficou sem filamento.O filamento ficou entupido durante a construção.		Substitua o filamento e retome a construção.Consulte "Não sai filamento".
Não sai filamento. Extrusora entupida. Contacte a assistência ao cliente.
Extrusora não regressa à posição inicial.		Contacte a assistência ao cliente.
Camadas de plástico fibrosas ou a desfiar nas partes inclinadas salientes.	Partes salientes do objeto estão muito afastadas ou demasiado inclinadas (ângulo <45 graus).	Construa com apoios.
A 3D45 não encontra a minha rede Wi-Fi.	A impressora está demasiado longe do router sem fios.	Mude a 3D45 para mais perto do router.Ligue à rede por Ethernet.
A 3D45 não se liga à minha rede. A impressora está demasiado longe do router sem fios.		Mude a 3D45 para mais perto do router.
A construção não foi iniciada ao enviar pela rede.	Ficou sem filamento. Coloque filamento e retome a construção.

Atualizações de firmware

A Dremel recomenda a atualização do firmware sempre que disponibiliza uma nova atualização.

A Dremel disponibilizará atualizações de firmware para melhorar o desempenho e adicionar novas funcionalidades à Dremel 3D45 ao longo da vida útil do produto. Há duas formas de atualizar a Dremel 3D45: (1) Descarregue a atualização em dremel3d.com e instale utilizando a pen USB. (2) Ligue a Dremel 3D45 à internet e atualize a partir do ecrã tátil da impressora.

Software open source utilizado neste produto Dremel

Este produto contém componentes de software que são licenciadas pelo detentor dos direitos ao abrigo da Licença Pública Geral do GNU (GPL), da Licença Pública Geral Menor do GNU (LGPL) ou de qualquer outra licença de software open source que exija a disponibilização desse código fonte. Poderá receber uma cópia completa legível por máquina do código fonte correspondente enviando um pedido por escrito para:

Dremel

O seu pedido deverá incluir: (i) o nome do produto Dremel, (ii) o número de série (se aplicável), (iii) a versão do software (se aplicável), (iv) o seu nome, (v) o nome da sua empresa (se aplicável) e (vi) a morada postal e endereço de email (se disponível).

Poderemos cobrar-lhe um valor simbólico para cobrir o custo do suporte físico e de distribuição.

Poderá enviar o seu pedido (i) no período de 3 (três) anos a contar da data em que recebeu o produto que incluía o software que está sujeito ao seu pedido ou (ii) em caso de código licenciado ao abrigo da versão 3 da GPL, enquanto a Dremel disponibilizar peças sobresselentes ou assistência a esse produto.

Garantia relativa outras utilizações do Software Open Source:

A DREMEL não disponibiliza qualquer garantia para os programas de Software Open Source incluídos neste equipamento, caso os ditos programas tenham qualquer outra utilização para além da execução do programa pretendida pela DREMEL. As licenças constantes da lista seguinte definem a garantia, caso exista, dos autores ou licenciadores do Software Open Source. A DREMEL isenta-se especificamente qualquer garantia para defeitos resultantes da alteração de qualquer programa de Software Open Source ou da configuração do produto. O utilizador não poderá apresentar quaisquer reivindicações de garantia à DREMEL na eventualidade de o Software Open Source infringir os direitos de propriedade intelectual de terceiros. A assistência técnica, caso exista, será exclusivamente disponibilizada para software não modificado.

GARANTIA LIMITADA DO CONSUMIDOR DREMEL®

A garantia deste produto DREMEL está em conformidade com a legislação de cada país. A garantia não cobre avarias provocadas pelo desgaste normal, sobrecargas ou utilização indevida.

Na eventualidade do produto não estar em conformidade com esta garantia escrita, faça o seguinte:

1. NÃO devolva o produto ao local de compra.
2. Contacte a assistência ao cliente através da página www.dremel.com para obter mais indicações.

ELIMINAÇÃO

Máquina, acessórios e embalagens devem ser separados e enviados para a reciclagem adequada.

Não deitar ferramentas elétricas para o lixo doméstico!

De acordo com a Diretiva Europeia 2012/19/CE relativa aos Resíduos de

Equipamentos Elétricos e Eletrónicos e as respetivas implementações nas leis nacionais, as ferramentas elétricas que perderam utilidade devem ser separadas, recolhidas e eliminadas de forma ecológica.

CONTACTAR A DREMEL

Para obter mais informações sobre a gama de produtos da Dremel, a assistência ao cliente e o número da linha direta, vá a www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Holanda.

TRADUZIONE DELLE ISTRUZIONI ORIGINALI

AVVERTENZE DI SICUREZZA GENERICHE

ATTENZIONE

LEGGERE TUTTE LE ISTRUZIONI RIPORTATE

IN QUESTO MANUALE E ACQUISIRE FAMILIARITÀ CON LA STAMPANTE

DREMEL 3D45 PRIMA DI INIZIARE A CONFIGURARLA E A UTILIZZARLA. IL MANCATO RISPETTO DELLE ISTRUZIONI E DELLE AVVERTENZE PUÒ PROVOCARE INCENDI, DANNI ALLE APPARECCHIATURE, DANNI MATERIALI O DANNI FISICI. CONSERVARE TUTTE LE AVVERTENZE E LE ISTRUZIONI PER POTERLE CONSULTARE IN FUTURO

FILAMENTO (FILAMENT)

FILAMENTO (FILAMENT)

LIVELLAMENTO (LEVEL)

PRERISCALDAMENTO (PREHEAT)

FJERN IKKE DEN HÆRDEDE

GLASPLADE FRA
