Produkttyp	3D-skrivare
Märke	Dremel
Modell	Digilab 3D45
Utskriftsteknik	Smält filamentdeponering (FDM)
Byggvolym (L x B x H)	255 x 155 x 170 mm
Lagertjocklek	100 mikron (0,10 mm)
Filamentdiameter	1,75 mm
Maximal extrudertemperatur	280 °C
Maximal bäddtemperatur	100 °C
Värmeplatta	Ja, med härdad glasplatta
Bäddutjämning	Automatisk med sensor

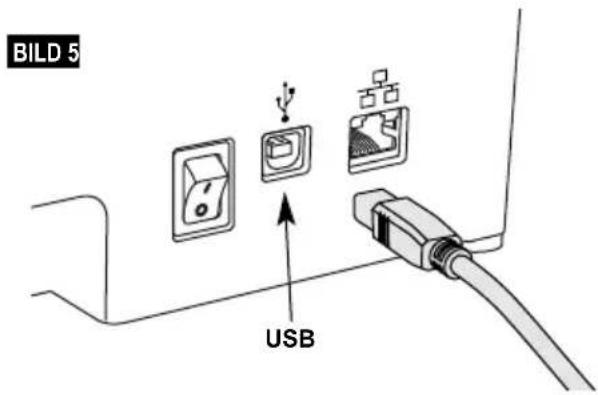

Anslutningar	WiFi, Ethernet, USB (minne), USB för dator
Skärm	Pekskärm färg IPS 4,5 tum
Internt minne	8 GB
Inbyggd kamera	Ja, för fjärrövervakning
Strömförsörjning	100-240 V, 47-60 Hz, 0,85-2,3 A
Vikt (utan spole)	19,4 kg
Mått	515 x 406 x 394 mm
Kompatibla material	PLA, ECO-ABS, Nylon, PETG (Dremel-filament)
Programvara	Dremel Digilab 3D Slicer (Windows/Mac)
Garanti	Begränsad, enligt lokala bestämmelser
Säkerhet	Filamentslutssensor, RFID-detektion, automatisk avstängning
Underhåll	Rengöring av munstycke, firmwareuppdatering via USB-minne eller OTA

Vanliga frågor - Digilab 3D45 DREMEL

Hur justerar man byggplattan?

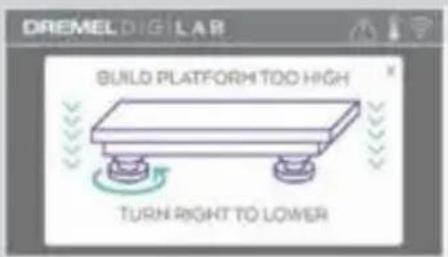

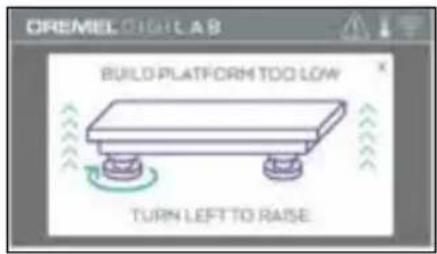

Före varje utskrift, välj Utjämning på pekskärmen. Skrivaren positionerar extrudern och använder en sensor för att detektera höjden. Vrid de två rattarna under plattan tills du hör en pip och skärmen visar att nivån är korrekt. Bekräfta med Kontrollera.

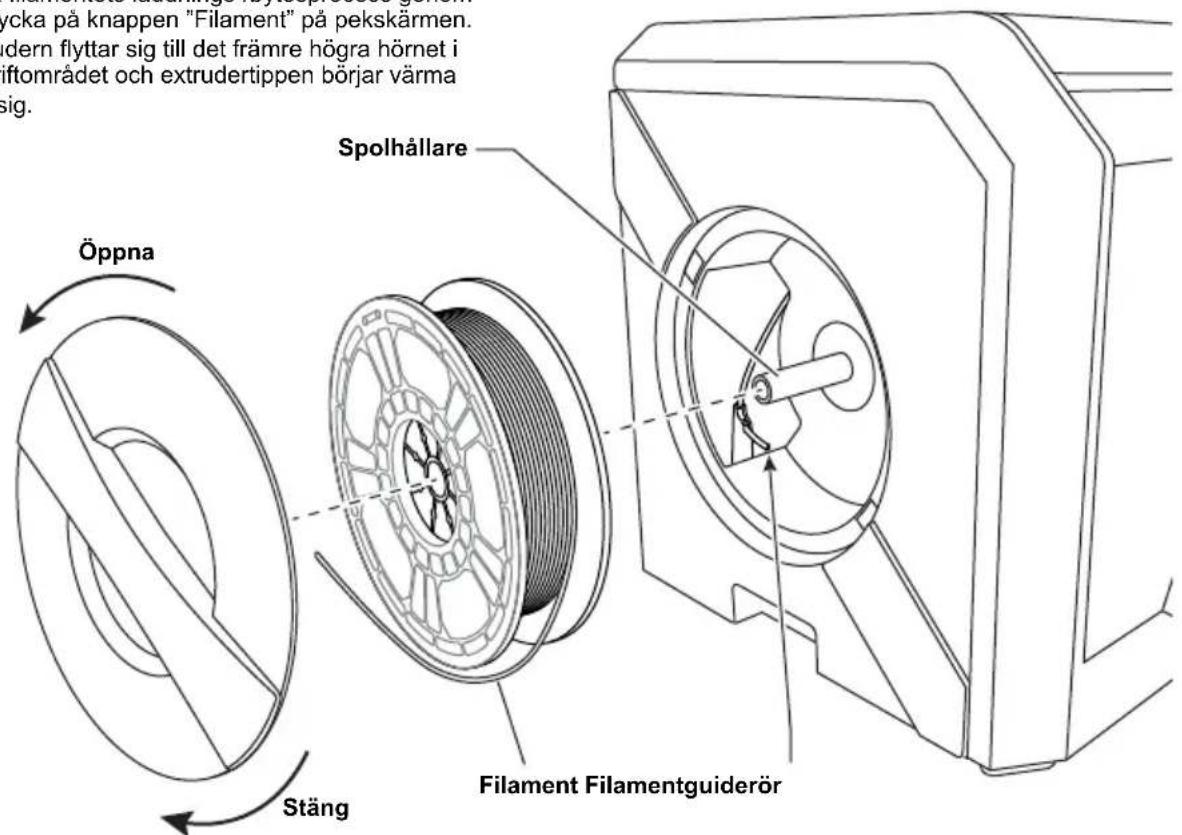

Hur byter man filament?

Tryck på Filament på pekskärmen för att värma upp extrudern. Klipp av det använda filamentet nära inmatningen, ta bort spolen, sätt in det nya filamentet i styrröret och placera spolen. Tryck in filamentet i inmatningen tills det kommer ut ur munstycket. Bekräfta med Klar.

Vilka filament är kompatibla?

Använd endast Dremel-filament på 1,75 mm: PLA, ECO-ABS, Nylon och PETG. Användning av andra filament kan skada skrivaren eller ogiltigförklara garantin. Utskriftsparametrarna optimeras automatiskt med RFID-detektion.

Hur ansluter man skrivaren till WiFi?

Från pekskärmen, gå till Verktyg > Nätverk > Anslut till WiFi. Välj ditt nätverk, ange lösenordet och tryck på Klar. En blå WiFi-ikon visas vid lyckad anslutning.

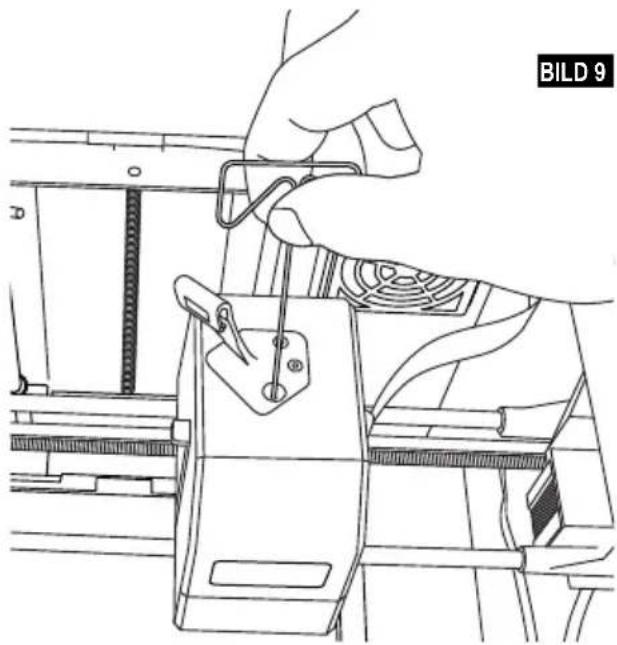

Hur åtgärdar man ett munstycksstopp?

Värm upp extrudern via Filament eller Förvärmning. När den är varm, använd den medföljande rensningsverktyget genom att föra in det i inmatningen för att trycka ut skräp. Använd inte överdriven kraft för att inte skada munstycket.

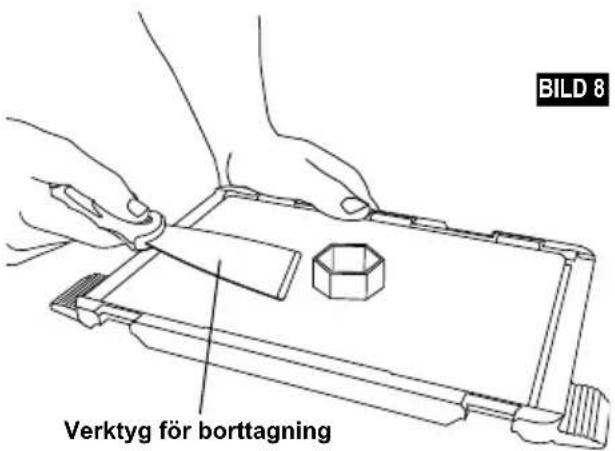

Hur tar man bort ett objekt från plattan?

Vänta tills extrudern och plattan har svalnat under 60 °C. Ta bort plattan genom att låsa upp klämmorna. Använd spatel försiktigt för att lossa objektet. Undvik att repa glaset.

Hur uppdaterar man firmware?

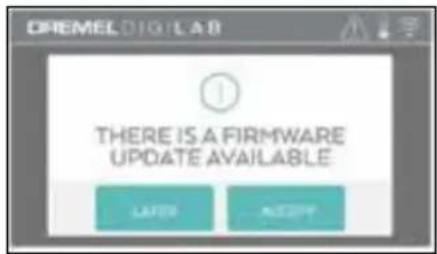

Via WiFi: gå till Verktyg > Uppdateringar och acceptera om en ny version finns tillgänglig. Annars ladda ner filen från dremel3d.com, kopiera den till ett USB-minne formaterat i FAT32, sätt i det och starta om skrivaren.

Vad gör man om utskriften inte fäster?

Se till att plattan är plan och ren. Applicera ett tunt lager lim som medföljer stiftet. Kontrollera att munstyckets och plattans temperatur matchar det använda filamentet (t.ex. 220°C för PLA, platta 35°C).

Hur använder man kameran för att övervaka utskriften?

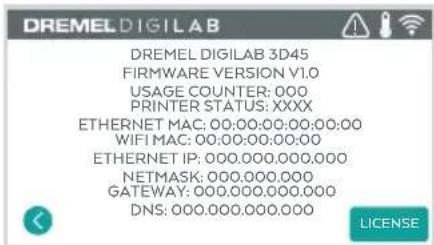

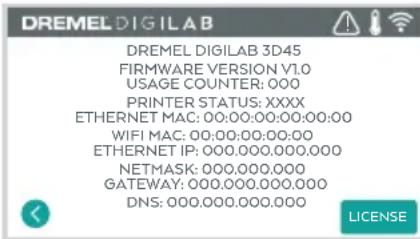

Anslut skrivaren till nätverket. Hitta dess IP-adress i Verktyg > Om. I en webbläsare, skriv http://ADRESSE_IP:10123/stream_simple.html. Du ser livestreamen.

Vilken är den minsta lagertjockleken?

Minsta lagertjocklek är 100 mikron (0,10 mm). Detta möjliggör mycket detaljerade utskrifter. Du kan justera denna parameter i skivningsprogramvaran Dremel Digilab 3D Slicer.

BRUKSANVISNING Digilab 3D45 DREMEL

1. Tryk på printerikonet i byggemenuen.

Observera att innehållet i snabbstartsguiden och instruktionsboken kan ändras och utvecklas med tiden. Du hittar den mest aktuella versionen online på www.dremel3d.com.

SÄKERHET FÖR ARBETSOMRÅDE

a. Håll arbetsområdet rent och välbelyst. Oordning och dåligt belyst arbetsområde kan leda till olyckor.
b. Använd inte Dremel 3D45 i närheten av brännbara vätskor, gaser eller damm. Dremel 3D45 skapar höga temperaturer som kan antända damm eller gaser.
c. Förvara 3D45 utom räckhåll för barn och andra outbildade personer när den inte används. Skada kan inträffa om den används av outbildade personer.

ELSÄKERHET

a. Använd alltid Dremel 3D45 med ett jordat vägguttag. Modifiera inte Dremel 3D45-kontakten. Felaktig jordning och modifierade kontakter ökar risken för elstötar.
b. Använd inte Dremel 3D45 på fuktiga eller våta platser. Utsätt inte Dremel 3D45 för regn. Fukt ökar risken för elstötar.
c. Skada inte sladden. Använd inte sladden för att dra i eller dra ut kontakten på Dremel 3D45. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade kablar ökar risken för elstötar.
d. Undvik att använda denna produkt under åskväder. Det kan finnas risk för att elektriska laddningar från blixtar orsakar elstötar.
e. I nödfall ska Dremel 3D45 kopplas bort från vägguttaget.

PERSONSÄKERHET

a. Var uppmärksam, kontrollera vad du gör och använd Dremel 3D45 förnuftigt. Använd inte Dremel 3D45 när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Ett enda ögonblicks ouppmärksamhet när du arbetar med Dremel 3D45 kan orsaka personskador.
b. Använd personlig skyddsutrustning. Användning av skyddsutrustning såsom värmebeständiga handskar och skyddsglasögon minskar risken för personskador.
c. Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, längt här och smycken kan dras in av roterande delar.

DREMEL 3D45 – ANVÄNDNING OCH SKÖTSEL

a. Varje gång innan Dremel 3D45 används ska det kontrolleras att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och om andra orsaker föreligger som kan leda till att Dremel 3D45:s funktioner påverkas. Om du misstänker att Dremel 3D45 är skadad ska den repareras av ett behörigt Dremel-servicecenter innan den används. Användning av Dremel 3D45 när den är skadad kan resultera i dålig kvalitet på föremål som byggs, ytterligare utrustningsskada, skada på egendom eller personskada.
b. Vidrör inte extruderspetsen eller den uppvärmda byggplattan på Dremel 3D45 under drift eller innan den har svalnat till minst 60 °C (140 °F). Kontakt med extruderspetsen eller den uppvärmda byggplattan under eller efter drift innan spetsen har kylts ner kan resultera i personskada.
c. Installera Dremel 3D45 i en väl ventilerad lokal. Placera Dremel 3D45 på en platt icke brandfarlig yta borta från lättantändligt material. Lämna minst 20 cm (8 tum) fritt utrymme runt Dremel 3D45. Dremel 3D45 smälter plast under byggprocessen. Plastångor som avges när Dremel 3D45 bygger kan irritera ögon och luftvägar. Om Dremel 3D45 står för nära omgivande föremål förhindras ordentlig ventilation.
d. Sträck inte in handen i Dremel 3D45 medan den bygger. Kontakt med Dremel 3D45:s rörliga delar under byggprocessen kan resultera i dålig byggkvalitet, skada på utrustning eller personalskada.
e. Förhindra att personer utan utbildning får tillgång till 3D45 vid användning. Användning av Dremel 3D45 av personer som inte känner till varningar och instruktioner kan resultera i skada på utrustning eller egendom och personskada.
f. Använd endast DREMEL-filament. Användning av filament som inte godkänts av Dremel kan resultera i skada på utrustning och egendom eller personskada.
g. Justera inte extruder-/munstycksinställningen till över den högsta tillåtna temperaturen för det filament som används. Att värma filament högre än det rekommenderade intervallet kan orsaka utsläpp som kan leda till personskador.
h. Små föremål som byggs av Dremel 3D45 måste förvaras utom räckhåll för små barn. Små föremål kan utgöra en fara för kvävning för små barn.
i. Skapa inte olagliga eller opassande föremål med Dremel 3D45.
j. Använd inte Dremel 3D45 för att skapa föremål som ska användas med stearinljus, flytande bränsle och andra värmekällor. Plast kan smältas när det utsätts för eld eller andra värmekällor. Sådan användning av föremål som skapats av Dremel 3D45 kan resultera i brand, skada på egendom och personskada.
k. Använd inte Dremel 3D45 för att skapa föremål som ska användas för mat eller dryck såsom matlagning, dekoration, förvaring eller förtäring. Sådan användning av föremål som skapats av Dremel 3D45 kan resultera i sjukdom eller personskada.
I. Använd inte Dremel 3D45 för att skapa föremål

som ska användas med elektriska komponenter eller höljen för elektriska komponenter. Dremelfilament är inte lämpliga för elektriska tillämpningar. Sådan användning av föremål som har skapats av Dremel 3D45 kan resultera i skada på egendom och personskada.

m. Ha inte plastföremål i eller i närheten av munnen. Dremel-filament är inte lämpliga för tillagning av mat och dryck eller för husgeråd. Sådan användning av föremål som skapats av Dremel 3D45 kan resultera i sjukdom eller personskada.

n. Använd inte Dremel 3D45 för att skapa föremål avsedda för kemisk förvaring. Dremel-filament är inte lämpliga för kemisk förvaring. Sådan användning av föremål som har skapats av Dremel 3D45 kan resultera i skada på egendom och personskada.

o. Modifiera inte Dremel 3D45 och ändra inte fabriksinställningarna. Modifieringar kan resultera i skada på utrustning och egendom, och personskada.

p. Utsätt inte Dremel 3D45 för temperaturer som överskrider 70 °C (158 °F). Dremel 3D45 kan skadas. Dremel 3D45 är avsedd att användas vid temperaturer mellan 16–29 °C (60–85 °F).

q. Flytta eller stöt inte till Dremel 3D45 eller extrudern under byggprocessen. Föremålet kan byggas fel.

r. Byt inte filamentetspolen om inte byggprocessen är klar, stoppad eller är försatt i pausläge. Om filamentet byts under byggprocessen avbryts föremålet och extrudern kan skadas.

s. Dra inte ut filamentet förrän pekskärmen ger instruktioner om detta. Det kan skada extrudern.

t. Var extra försiktig för att inte skada extruderspetsen när skräp tas bort. Dremel 3D45 fungerar inte korrekt med en skadad extruderspets och den måste då bytas ut.

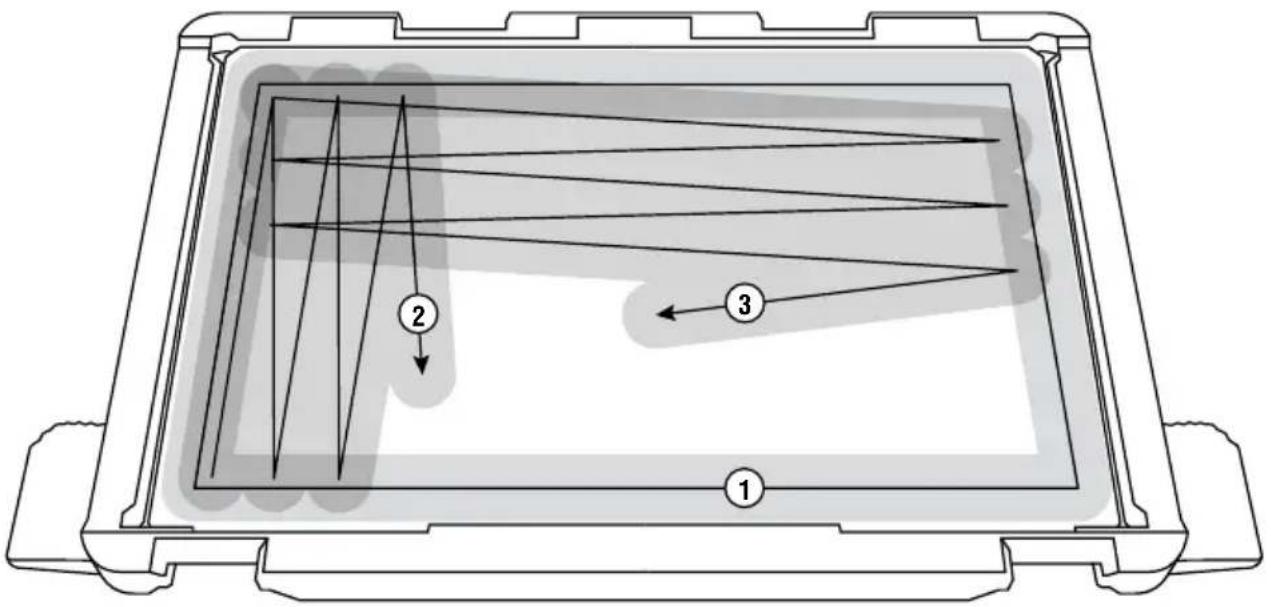

u. Innan en byggprocess påbörjas måste byggplattan alltid täckas med Dremels speciella lim. Användning av fel lim kan resultera i utrustningsskada och dålig föremålskvalitet.

v. Var uppmärksam på din kroppsposition när du använder handverktyg för att ta bort föremål från byggplattan. Att plötsligt slinta med handredskap, samt fel kroppsposition under borttagande av föremål från byggplattan kan resultera i personskada.

w. Undvik att skrapa byggplattan när föremål tas bort. Repor på byggplattan kan resultera i felaktigt föremålsbyggande.

x. Tappa inte byggplattan. Glasplattan av härdat glas kan spricka och resultera i personskada.

y. Ta inte bort glasplattan av härdat glas från plasthållaren. Kontakt med glasplattan av härdat glas kan resultera i personskada.

z. Vrid eller böj inte byggplattan när föremålet tas bort. Glasplattan av härdat glas kan släppa från plasthällaren och resultera i personskada.

aa. Dremel är inte ansvarig för stabilitet eller användbarhet för föremål som skapats av Dremel 3D45. Strukturmodeller som har skapats av oerfarna designers kan resultera i skada på egendom och personskada.

SERVICE

a. Dra alltid ut Dremel 3D45:s elsladd ur vägguttaget innan service och underhåll utförs.

Underlåtenhet kan resultera i personskada och skada på utrustning.

b. Låt endast ett behörigt Dremel-servicecenter utföra service och underhåll på din Dremel 3D45, och använd endast originalreservdelar. Det säkerställer att Dremel 3D45 fortsätter att fungera säkert.

c. Använd endast komponenter som Dremel har godkänt. Användning av komponenter andra än äkta Dremel® komponenter kan upphäva garantin.

d. Använd endast filament som Dremel har godkänt. Användning av filament andra än Dremel® godkända filament kan upphäva garantin på extrudern.

Allmänna säkerhetsvarningar....282

Innehållsförteckning 283

Symboler som används....284

Information om immaterialrätt....284

Funktionsbeskrivning och specifikationer.....284

3D45-resurser 285

Terminologi 286

Lär känna din 3D45....288

Inledning....290

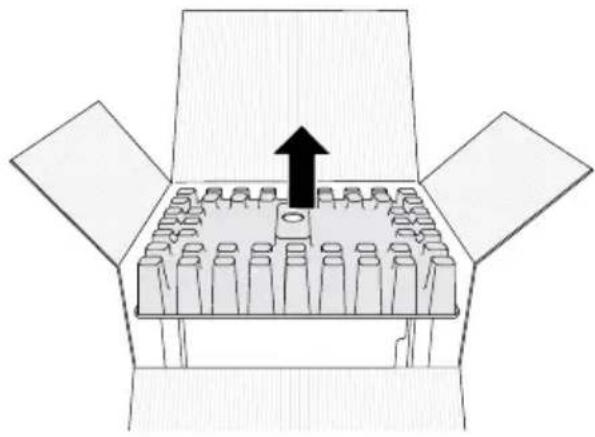

Satsinnehåll* 290

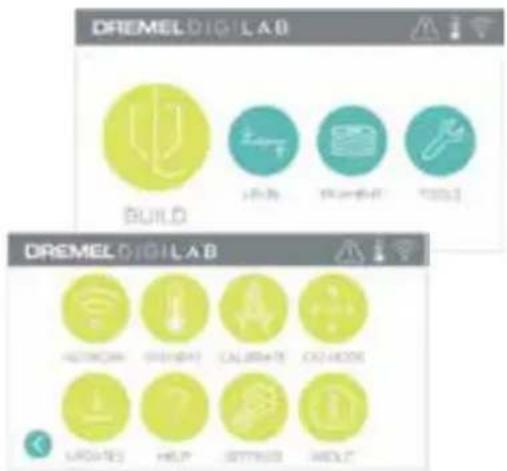

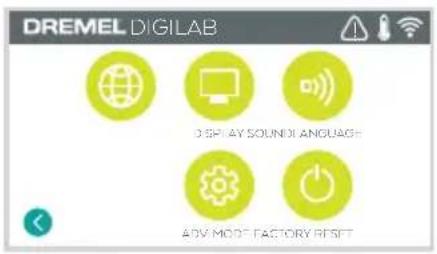

Pekskärm....292

Pekskärmsikoner....297

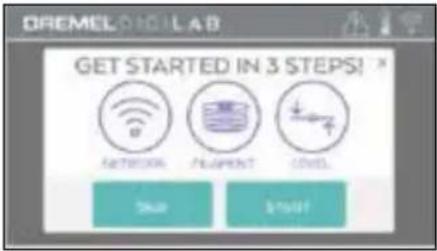

Inledande installation....298

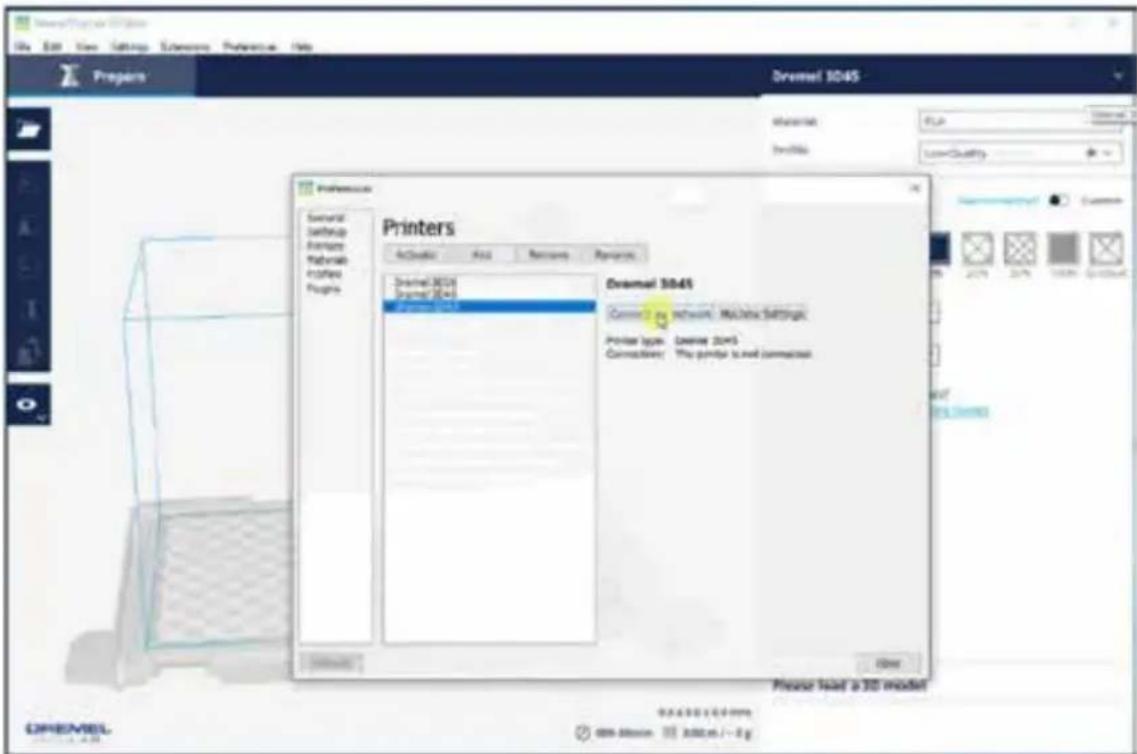

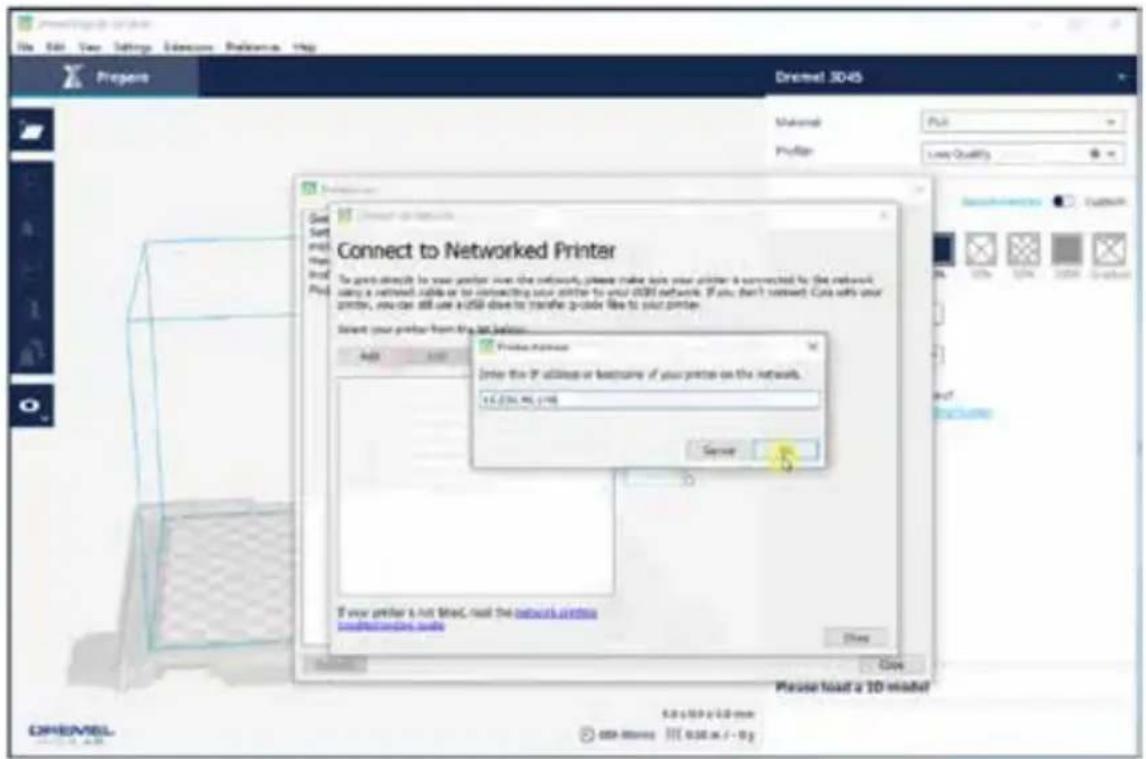

Fjärrutskrift i 3D via lokal nätverksanslutning med Dremel DigiLab 3D Slicer ....299

Komma igång och bygga....301

Bygga....307

Borttagning av föremål....310

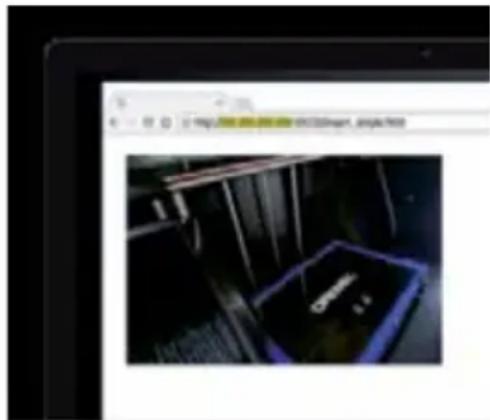

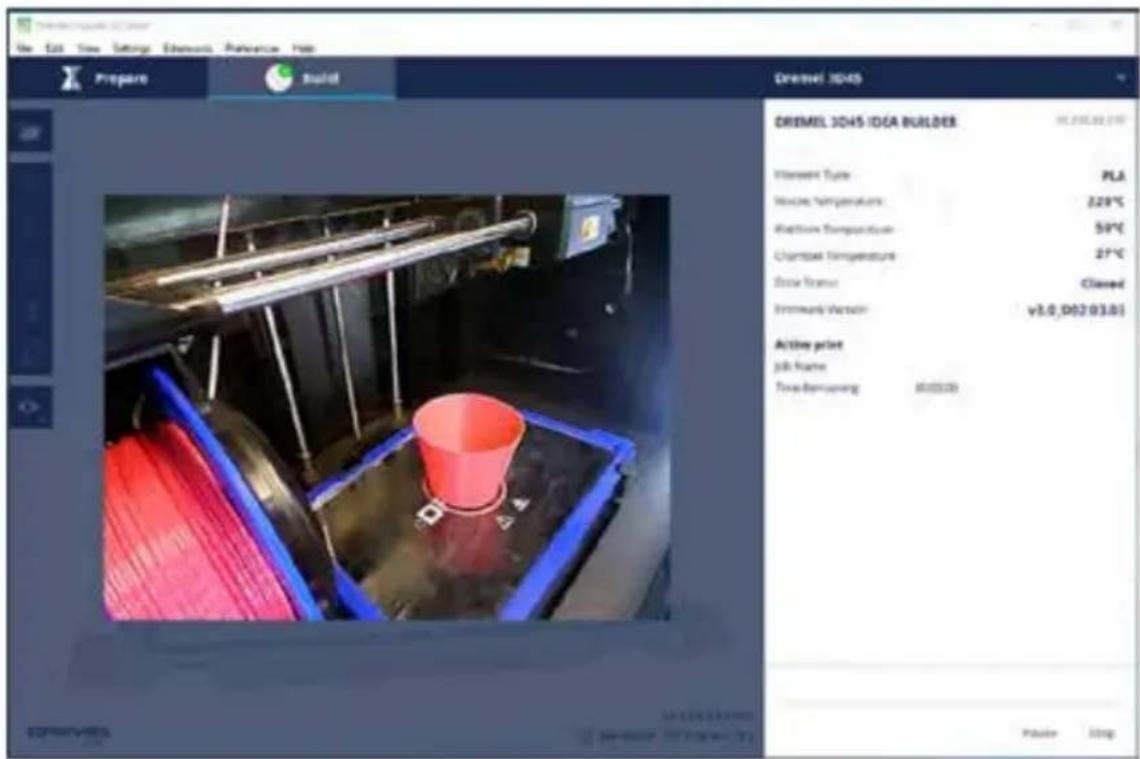

Använda kameran 311

Metodtips....311

Underhåll 312

Underhåll och service....314

Firmware & Open Source-programvara......315

Dremel® Begränsad kundgaranti ....316

Symbol Namn Beteckning/		Förklaring
	Varningssymbol	Den används för att göra dig uppmärksam på eventuella risker för personskador.Följ alla säkerhetsmeddelanden som följer denna symbol för att undvika eventuella skador eller dödsfall.
	Läs bruks-anvisningen	Gör användaren uppmärksam på att läsa bruksanvisningen
	Farosymbol	indikerar en direkt livsfarlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarliga personskador
	Varningssymbol	indikerar en direkt livsfarlig situation som, om den inte undviks, kan orsaka dödsfall eller allvarliga personskador.
	Försiktighets-symbol	indikerar en direkt livsfarlig situation som, om den inte undviks, kommer att leda till lätta eller medelsvära personskador.
	Risk för het yta-symbol.	Kontakt kan leda till brännskador. Låt svalna före service.
	UL US-symbol	Denna symbol betyder att detta verktyg upptas av Underwriters Laboratories enligt standarder i USA och Kanada.

A WARNING DETTA ÄR EN KLASS A-PRODUKT. I EN HEMMILJÖ KAN DENNA PRODUKT ORSAKA RADIOSTÖRNINGAR OCH ANVÄNDAREN KAN BEHÖVA VIDTA PASSANDE ÅTGÄRDER.

INFORMATION OM IMMATERIALRÄTT

Dremel 3D45 är avsedd för att skriva ut 3D-föremål som du kan skapa eller äga, eller ha rätt att skriva ut med hjälp av Dremel 3D45. När du bygger föremål med Dremel 3D45 är det ditt ansvar att kontrollera att du inte bryter mot tredje mans immaterialrätt eller bryter mot gällande lokala eller internationella lagar, bestämmelser eller immaterialrättslagar. Dremel 3D45 får inte användas för att göra föremål som är skyddade av immaterialrätt som ägs av tredje man utan denne tredje mans tillstånd. Om Dremel 3D45 används för att göra något av följande kan detta kräva tillstånd av

tredje man: att göra en dubblett eller faksimi (hel eller del) av alla föremål som du inte har skapat själv, att göra ett föremål från en digital fil som du inte äger eller göra ett föremål från en skanning av ett fysiskt föremål som du inte har skapat. Det är ditt ansvar att erhålla ett sådant tillstånd. I vissa fall kanske du inte kan erhålla ett sådant tillstånd. Om ett sådant tillstånd inte kan erhållas får du inte skriva ut ett sådant föremål i 3D, eller också gör du detta helt på egen risk. Du får inte modifiera, bakåtutveckla, ta isär eller demontera Dremel 3D45 eller dess programvara eller firmware, om detta inte är tillåtet enligt lag. Om du använder Dremel 3D45 på annat sätt än vad som rekommenderas och beskrivs i bruksanvisningen/säkerhetsanvisningarna gör du detta på egen risk. Att använda Dremel 3D45 för att göra föremål som bryter mot immaterialrätt som ägs av tredje man kan resultera i civil- eller kriminalrättsligt åtal och straff, och du kan bli skyldig att betala skadestånd, böter eller dömas till fängelse.

FUNKTIONSBESKRIVNING OCH SPECIFICATIONER

BYGGA

Extruder: Enkelextruder (enkel strängsprutning) Extrudertemperatur: Upp till 280°C (536°F) Byggplattans temperatur: Upp till 100°C (212°F) Användargränssnitt: 4.5" IPS-pekskärm med fullfärg Maximal byggvolym: 255mm x 155mm x 170mm (10" x 6" x 6.7") Lagertjocklek: 100 mikron | 0,10 mm Filamenttyper och -färger: Se dremel3d.com Internminne: 8 GB Externminne: USB-flashminne

VIKT & MÅTT

Vikt (utan spole): 19,4 kg (42.8lbs) Mått: 515mm x 406mm x 394mm (20.25" x 16" x 15.9")

FILAMENT

Fungerar med Dremel 1,75 mm-filament

FILAMENTFÖRVARING

Alla polymerer degraderas med tiden. Packa inte upp filamentet förrän det behövs. Filament ska förvaras vid rumstemperatur: 16-29 °C (60-85 °F) och i en torr omgivning.

PROGRAMVARA

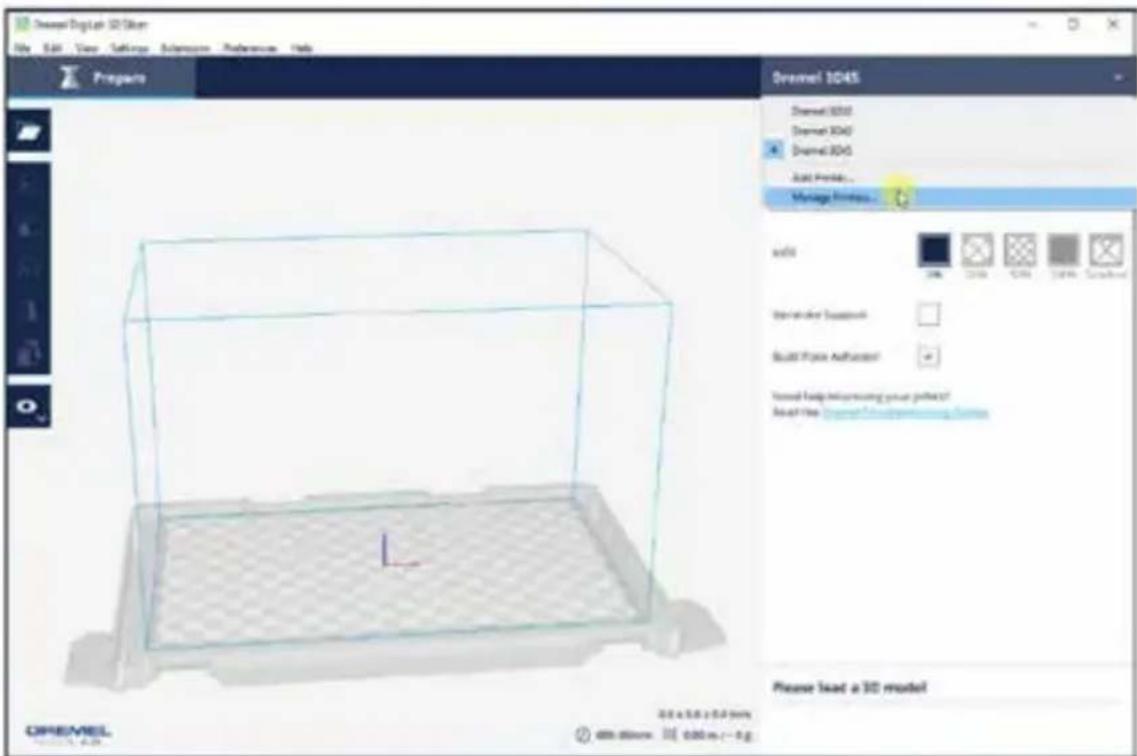

Dremel 3D45 levereras med kompletterande programvara för filslicing för Windows och Mac OSX. Detta program konverterar dina 3D-digitalfiler till byggbara filer.

OPERATIVSYSTEM SOM STÖDS

• Apple® Mac® OS® X v10.9 eller senare (Mavericks)
• Microsoft® Windows® 7 SP1
• Microsoft® Windows® Window 8, 8.1
• Microsoft® Windows® Window 10

MINIMUM SYSTEMSPECIFICATIONER

• CPU: 64-bit processor (32-bit stöds inte)
- Minne: 3 GB RAM (4 GB eller mer rekommenderas)
- Diskutrymme: \~2 GB fritt diskutrymme för installation
- Display-kort: 1,024 MB GDDR RAM eller mer. Microsoft® Direct3D® 11 dugliga grafikkort eller högre
- Pekenhet: Treknappsmus

ELEKTRISKA KRAV

3D45-ingångsklassificering: 100–240 V, 47–60 Hz, 0,85–2,3 Amps

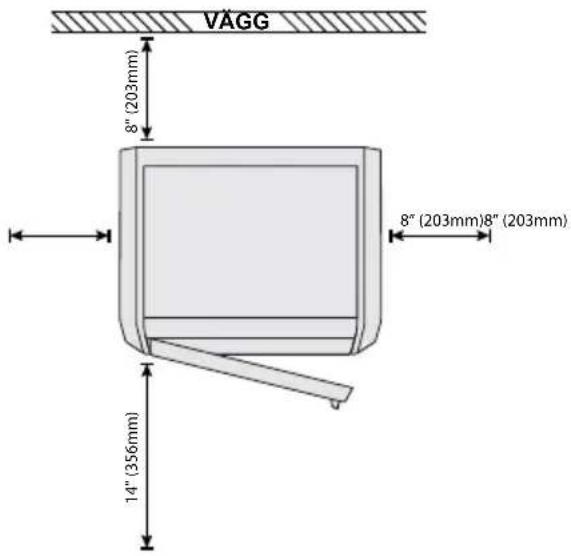

DRIFTMILJÖ

Rumstemperatur: 16-29 °C (60-85 °F)

Nivåjustera arbetsytan

Torr arbetsmiljö

Resurs	Beskrivning	Plats
Snabb-startguide		Ger illustrerad handledning för hur din 3D45 ska packas upp och för hur du börjar bygga från en befintlig modellfil.	Det ligger en snabbstartsguide i kartongen med skrivaren. Den finns även tillgänglig på www.dremel3d.com
Dremel 3D-webbplats		Ger den senaste 3D45-program-varan, produkt-information, kundservice och nedladdningar för 3D-modell och projekt.	www.dremel3d.com
Dremel 3D kundservice		Ta kontakt med Dremel för produktsupport, underhåll och service.	www.dremel3d.com
Filslicing-programvara		Gör det möjligt att ladda upp, redigera och bygga 3D-filer.	Installerad från www.dremel3d.com eller från USB-flashminnet som medföljer Dremel 3D45.

Term Definition

Byggplatta Den platta yta som din Dremel 3D45 bygger föremål på. Byggplattan består av en platta av härdat glas med en plasthållare.

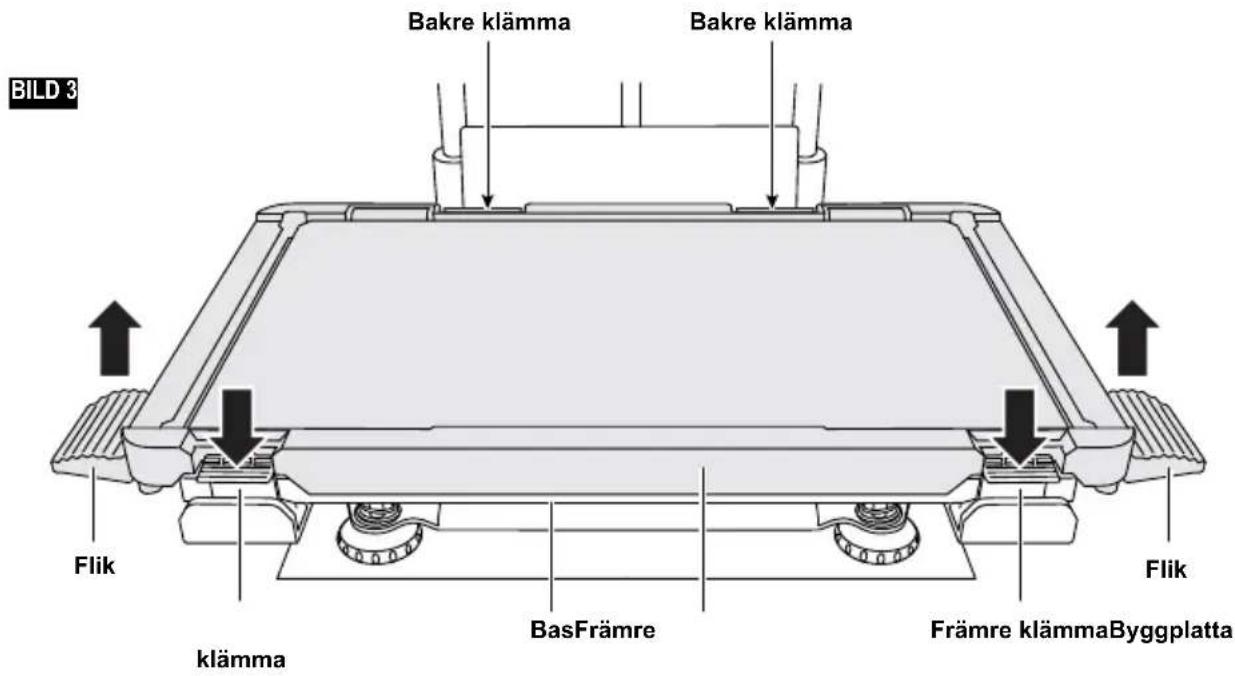

Klämmor för byggplatta	Klämmor längst fram på byggplattans bas som används för att fästa byggplattan.
Byggvolym Den tredimensionella (3D) platsen som ett föremål använder när det är färdigt. Din Dremel 3D45 har en maximal byggvolym, vilket betyder att föremål med en större byggvolym inte kan byggas om inte storleken anpassas eller delas upp i mindre delföremål.
Lucka Din Dremel 3D45 har en lucka på framsidan. Den gör det lätt att få tillgång till byggplattan, extrudern, filamentet och dina föremål. Luckan är gjord av transparent material så att du kan övervaka byggprocessen för dina föremål medan byggmiljön hålls stabil.
ECO-ABS Naturligt termoplast som ger användarna slitstarka och stötsäkra delar.

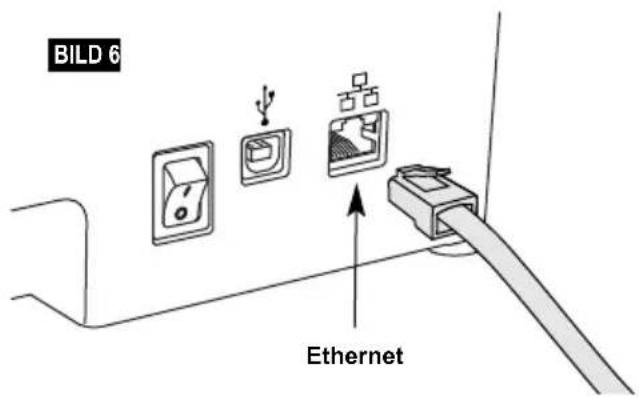

Ethernet-port Kabelansluten nätverksteknik som tillåter elektroniska enheter att kommunicera i ett lokalt nätverk.
Extruderinlopp En enhet som använder drev för att dra filament igenom extruderinloppet, värmer filamentet till byggtemperatur och matar det varma filamentet ut ur extruderspetsen.
Extruderfläktar Fläktar som används för att kyla den yttre delen av extrudern och drevmotorn.
Extruder-fläktbaffel	En plastplatta som riktar luften från extruderfläkten till byggplattan för att hjälpa till att kyla ner det som byggs.
Extruderinlopp En öppning ovanpå extrudern där filament sätts i för byggprocessen.
Extruderspak En spak på sidan av extrudern som används för att lossa greppet på extruderns kuggväxelmotor.
Extrudertipp En öppning ovanpå extrudern där filament sätts i för byggprocessen.
Filament En trådliknande plaststräng.
Filament-guiderör	Ett plaströr som leder filamentet från spolhållaren till skrivarens extruder vilket förhindrar att det fastnar.
Filament slut-sensor	En sensor i extruderinloppet som pausar din skrivare om filamentet tar slut under byggprocessen.
Filamentspole En cylindrisk del på vilken en lång filamentsträng är virad för att förvaras och användas.
.g, .gcode, .g3drem	Ett byggbart filformat som är kompatibelt med din Dremel 3D45.

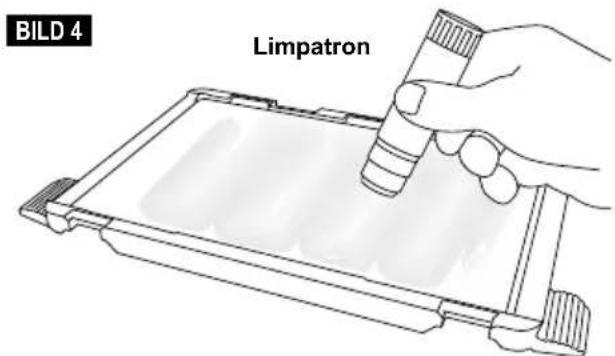

Limpatron Ogiftig och syrafri limpatron som förs på byggplattan för att hjälpa utskrifterna att fastna.

Nivåjusterings-vred	Vred som sitter under byggplattansbas som gör att användarna enkeltkan niväjustera byggplattan före varjeutskrift.
Nivåsensor En sensor som känner avbyggplattans höjd och hjälper till medordentlig niväjustering.
Lock Din Dremel 3D45 har ett svängbartlock på ovansidan. Det gör detenklare att få tillgång till byggplattan,extrudern, filamentet och dina föremål,vid behov.
Nåltång	Vanligt verktyg som används föratt hålla små föremål och ta bortöverblivet material som kan vara förvarmt för att vidröra med handen.
Nylon	Syntetisk polymer som ger starkaoch flexibla utskrifter med slitstarktmotstånd.
OBJ-fil	Ett vanligt filformat som användsför många olika 3D-modellprogram.Denna fil är skapad i tredje mans3D-program eller har laddats ner frånDremel3D.com.
Verktyg förborttagningav föremål	Använd verktyget för att separeraföremålet från byggplattan.
PLA.	En bioplast från förnyelsebara källorsåsom majsstärkelse
PETG	Filament av termoplast somkombinerar flexibilitet, styrka ochhållbarhet liknande nylon men som ärlättare att skriva ut, liknande PLA
Spolhållare En plastdel till vänster om byggplattaninne i din Dremel 3D45:s byggområdesom är utformad för att hållafilamentspolen.
Spollucka	En avtagbar lucka som låserfilamentspolen på spolhållaren.
Stegmotor	En borstlös likströmsmotor användsför att driva guideskenorna ochextruderkugghjulen.
.STL-fil	Ett vanligt filformat som användsför många olika 3D-modellprogram.Denna fil är skapad i tredje mans3D-program eller har laddats ner frånDremel3D.com.
Pekskärm Pekskärm med fullfärg som reagerarnär du trycker på den. Med den kandu övervaka din Dremel 3D45 ochföremålen samtidigt som du ocksåger kommandon direkt till din Dremel3D45 utan att använda en dator.

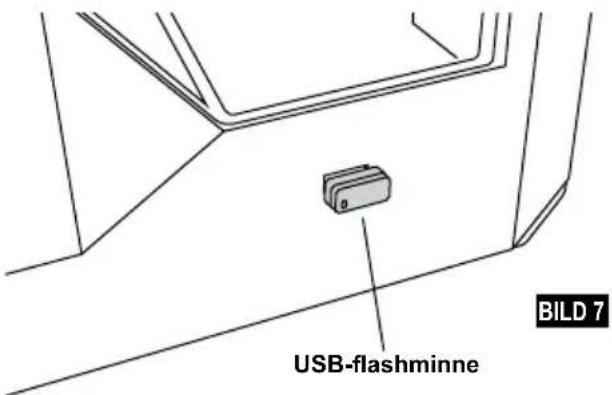

USB-flashminne	Ett portabelt minneskort som användsför många olika apparater.
WI-FI	Trådlös nätverksteknik som tillåterelektroniska enheter att kommunicerai ett lokalt nätverk.
GuideskenorX-axel	Skenor på var sin sida om extrudernsom låter stegmotorn förflyttaextrudern till vänster eller höger ibyggområdet.
GuideskenorY-axel	Skenor på var sin sida avbyggområdet som låter stegmotornförflytta extrudern framåt och bakåt ibyggområdet.
Guideskenor	Skenor i den bakre delen av byggområdet som låter stegmotorn förflytta byggplattan uppåt och nedåt.
Z-axel

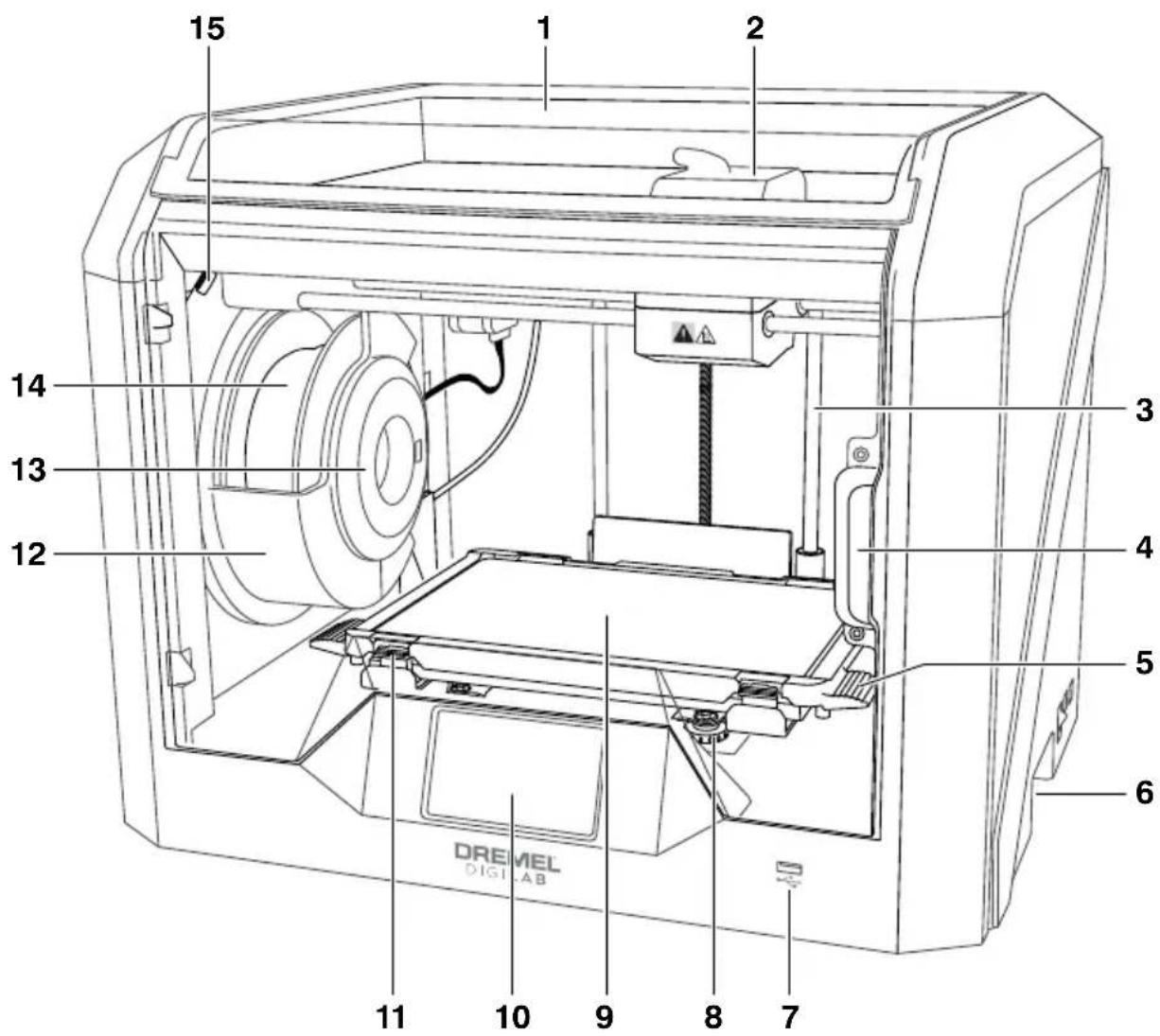

1. Lock
2. Extruderinlopp
3. Guideskena Z-axel
4. Lucka
5. Byggplattans flikar
6. Grepphandtag
7. USB-A-port
8. Niväjusteringsvred
9. Byggplatta
10. Pekskärm
11. Klämmor för byggplatta
12. Filamentspolhållare
13. RFID Reader
14. Filamentspole

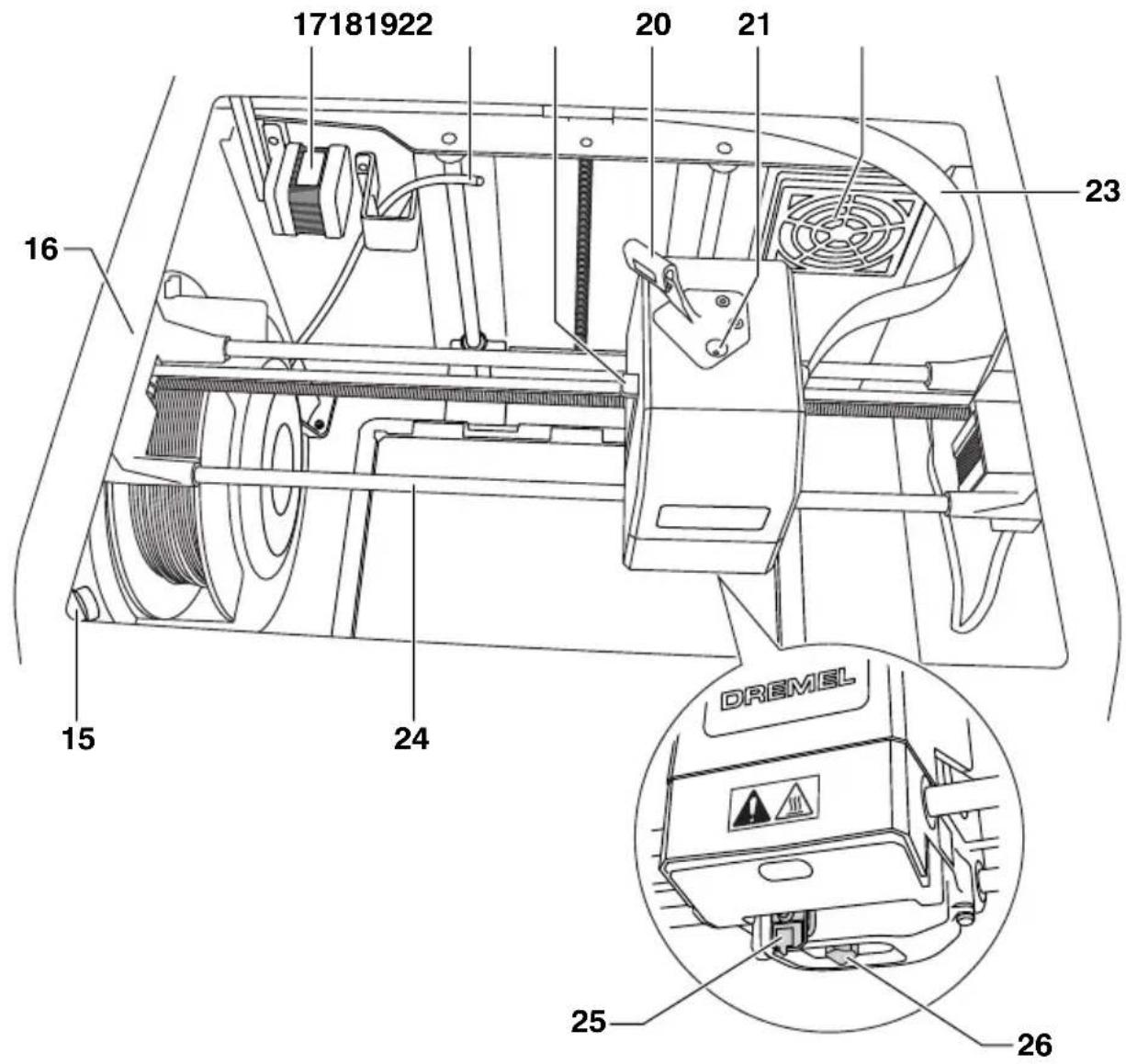

15. Kamera

16. Guideskena Y-axel

17. Stegmotor

18. Filamentguiderör
19. Extruderspak
20. Filamentguideklämma
21. Extruderinlopp
22. Kammarfläkt (med valfri filtreringsanslutning)
23. Bandkabel
24. Guideskena X-axel
25. Nivåsensor
26. Extrudertipp
27. Strömbrytare
28. USB-B-port
29. Ethernet-port

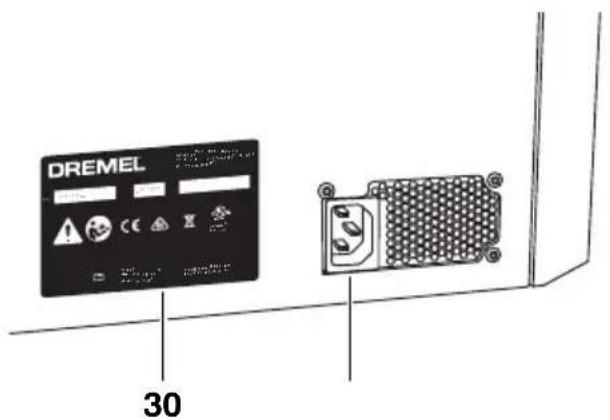

30. Namnplatta
31. Elkontakt

Välkommen till Dremel Digilab-världen. Vårt uppdrag är att vägleda dig genom den digitala byggprocessen och ge dig tips för att hjälpa dig blåsa liv i dina idéer. 3D-byggande är en process som kräver experimenterande och tålamod. Vilken tur att Dremel-experterna finns här för att göra det lättare för dig med hjälp av online-tips och support. Dremel 3D45 kommer med nya funktioner, t.ex. nätverksanslutning och fjärrutskrift i 3D via en lokal nätverksanslutning. Kom igång med 3D45 genom att följa den inledande inställningsrutinen på pekskärmen.

SATSINNEHÅLL\*

Verktyg för borttagning av föremål

* Mängder kan variera beroende på satsen.

**Förvara inte i fuktig eller varm miljö.

Rensningsverktyg

PACKA UPP

1. Sätt lådan på ett bord, skär av tejpen och öppna den.
2. Ta bort det översta inlägget.

1. Ta bort 3D45 och placera den på bordet.
2. Öppna locket och ta bort det översta inlägget.

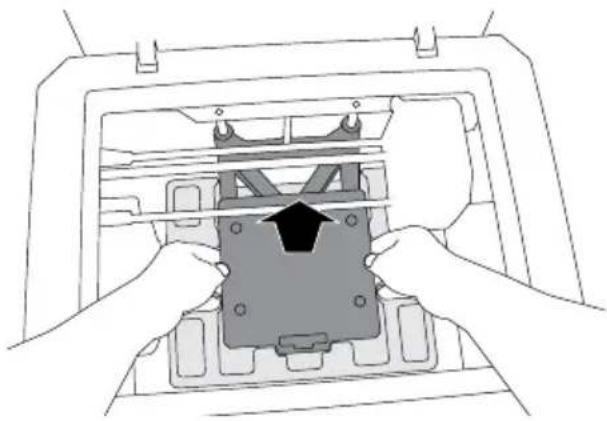

1. Höj byggplattan genom att lyfta från båda sidorna.

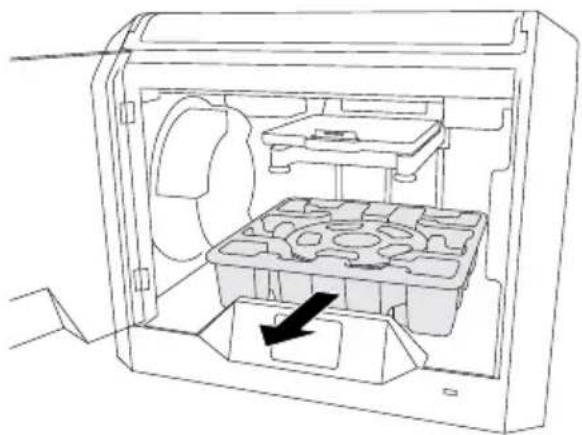

1. Öppna luckan och ta bort mittinlägget.

1. Ta bort det understa inlägget.

Tips: Behåll förpackningen för framtida transport och förvaring.

Det är lätt att använda din Dremel 3D45 utan en dator med hjälp av intern programvara och en pekskärm i fullfärg. Innan du bygger din modell vill vi att du bekantar dig med pekskärmens menystruktur och alternativ.

WARNING

RESPEKTERA ALLA MEDFÖLJANDE VARNINGAR OCH SÄKERHETSINSTRUKTIONER NÄR DU ANVÄNDER DREMEL 3D45. UNDERLÅTENHET ATT FÖLJA ANVISNINGARNA I BRAND, UTRUSTNINGSSKADA, SKADA PÅ EGENDOM ELLER PERSONSKADA.

BYGGA

Tryck för att välja en 3D-modell och starta byggprocessen. (Se sida 307 för mer ingående bygginstruktioner)

BYGGMENY

Tryck på Skrivare, USB-flashminne eller Utskrivningskö för att välja destination för din önskade fil.

MODELLMENY

Tryck på den valda modellen eller använd pilarna för att skrolla genom sidorna för att hitta din modell.

FILINFORMATION

Inställningar för munstycke och plattans temperatur anges för den aktuella byggprocessen.

BYGGA – Tryck för att starta byggprocessen.

RADERA – Tryck för att ta bort modellfilen från minnet i skrivaren eller USB-flashminnet.

KOPIERA TILL SKRIVARE – Från USB-flashminnet, tryck för att kopiera modellfilen till minnet i skrivaren.

BYGGSTATUS

STOPP – Tryck för att avbryta den nuvarande byggprocessen.

PAUSA/KÖR – Tryck för att pausa eller återuppta den nuvarande byggprocessen. Om du pausar får du tillgång till filamentknappen.

MEDDELANDE OM UTSKRIFTSKÖ

JA – Gå vidare till att skriva ut fil.

Tryck för att starta uppvärmningen och starta filamentladdning/ändringsprocess.

(Se sidan 301 för anvisningar om filamentladdning/ändringsprocess)

NIVÅ

Tryck för att starta byggplattans nivåjusteringsprocess. (Se sidan 306 för anvisningar om nivåjustering av byggplattan)

VERKTYG

Tryck för att få tillgång till följande individuella skrivar- funktioner och inställningar.

Tryck för att gå in i servicemenyn för att se kontaktinformation för kundservice.

NÄTVERK

Tryck för att gå in i nätverksmenyn för att ansluta eller koppla bort WiFi och Proxyinställning.

ANSLUT WIFI – Tryck för att ansluta till WiFi. PROXYINSTÄLLNING – Tryck för att ställa in manuell proxy.

STÄLL IN STATISK IP – Tryck för att ställa in statisk IP.

KALIBRERA

Tryck för att flytta extruder och byggplatta till nolläge.

Tryck för att visa alternativ för att flytta extruder och byggplattform längs X, Y och Z-axlarna.

INSTÄLLNINGAR

SPRÅK – Tryck för att välja annat menyspråk. DISPLAY – Tryck för att anpassa skåpdioder eller huvudmenyns snabbtangenter. LJUD – Tryck för att slå på/av 3D45-ljuden.

AVANCERAT LÄGE – Tryck för att manuellt prioritera GCode-inställningar.

FABRIKSÄTERSTÄLLNING – Tryck för att ta bort all information som sparats på 3D45 och återvänd till fabriksinställningar.

FÖRVÄRMA

Tryck på "Munstyckestemp" för att automatiskt börja förvärma extrudern för att bygga eller ta bort överblivet skräp. När din optimala temperatur väl uppnås, tryck på "Plattans temp" för att börja förvärma byggplattan.

RENSA – När extrudern är het kan du trycka för att manuellt mata ut filamentet.

OM

Tryck för att se 3D45-information, som firmware-version, användningsräknare, skrivarstatus och MAC-adress.

PEKSKÄRMSIKONER

Indikerar att det finns ett fel, såsom tomt filament eller öppen lucka.

Indikerar att Ethernet är anslutet.

Indikerar WiFi-signalstyrka och om den är ansluten till WiFi kommer symbolen att bli blå.

Anger att extruder och byggplatta är svala.

Anger att extruder och byggplatta är varma.

Anger att extruder och byggplatta är heta.

Första gången du sätter på din Dremel 3D45 kommer du att ombes att utföra en inledande installation av nätverket. När du slutfört processen får du tillgång till funktioner som fjärrutskrift i 3D via en lokal nätverksanslutning, aviseringar om firmware-uppdateringar och skrivarövervakning. Du vägleds sedan i hur du laddar din första filamentrulle och hur du på rätt sätt nivåjusterar byggplattan.

1. Avsluta den inledande installationen genom att trycka på "Ja" när uppmaningen visas på skärmen för inledande installation. Om du avslår den här installationen kan du alltid ställa in nätverket senare.

1. Om du väljer "Start", kommer 3D45 automatiskt att ansluta till Ethernet-nätverket eller söka efter tillgängliga trådlösa nätverk.

1. Välj ditt trådlösa nätverk med hjälp av pekskärmen. Använd pilarna för att skrolla genom listan med tillgängliga trådlösa nätverk. Tryck på ditt nätverksnamn för att godkänna det.

1. Ange lösenordet till ditt trädlösa nätverk och tryck på "Klar".

Med Dremel Digilab 3D Slicer kan du ladda upp, redigera och skapa 3D-filer och sedan ansluta till 3D45 (kräver trådlös anslutning eller Ethernet-anslutning). I programmet kan du se modeller och projekt, skicka, pausa och avbryta byggprocesser, övervaka byggstatus, få pushmeddelanden om uppdateringar med mera. Du kan installera Dremel Digilab 3D Slicer via www.dremel3d.com eller USB-enheten som medföljer Dremel 3D45.

1. Öppna Dremel Slicer, klicka på skrivarnamnet högst upp till höger och sedan på Hantera skrivare

1. Välj Dremel 3D45 och klicka på Anslut via nätverk

1. Klicka på Lägg till och skriv skrivarens IP-adress
2. Klicka på OK och därefter på Anslut

1. Stäng inställningsfönstren. Du bör nu se en grön bock på knappen på skärmen Bygga som visar att du är ansluten.
2. Kameraflödet från skrivaren visas i realtid när du klickar på knappen Bygga.
3. Du kan hantera byggprocessen med paus- och stoppknapparna på skärmen.

KOMMA IGÅNG OCH BYGGA

⚠️ VARNING RESPEKTERA ALLA MEDFÖLJANDE VARNINGAR OCH SÄKERHETSINSTRUKTIONER NÄR DU ANVÄNDER DREMEL 3D45. Underlåtenhet att följa anvisningarna kan resultera i brand, utrustningsskada, skada på egendom eller personskada.

⚠️ VARNING VIDRÖR INTE EXTRUDERSPETSEN ELLER DEN UPPVÄRMDA BYGGPLATTAN PÅ DREMEL 3D45 UNDER DRIFT ELLER INNAN DEN HAR SVALNAT TILL MINST 60 °C (140 °F). Kontakt med extruderspetsen eller den uppvärmda byggplattan under eller efter drift innan spetsen och byggplattan har svalnat kan resultera i personskada.

⚠️ VARNING ANVÄND ENDAST DREMEL-FILAMENT. Användning av filament som inte godkänts av Dremel kan resultera i skada på utrustning och egendom eller personskada.

⚠️ VARNING JUSTERA INTE EXTRUDERINSTÄLLNINGEN SÅ ATT DEN ÖVERSKRIDER HÖGSTA TILLÄTNA ANGIVNA TEMPERATUR FÖR DET FILAMENT SOM ANVÄNDS. Att värma filament högre än det rekommenderade intervallet kan orsaka utsläpp som kan leda till personskador.

FÖRSIKTIG DRA INTE UT FILAMENTET. Det kan skada extrudern.

LADDA/BYTA FILAMENT

1. Starta filamentets laddnings-/bytesprocess genom att trycka på knappen "Filament" på pekskärmen. Extrudern flyttar sig till det främre högra hörnet i utskriftområdet och extrudertippen börjar värma upp sig.

BILD 1

1. När extrudern slutar röra sig kan du öppna locket på 3D45 för att få bättre tillgång till extrudern.
2. Om det finns filament laddat ska det skäras av nära extruderinloppet och tryck sedan på pilknappen på pekskärmen.

1. Ta bort spolen genom att rotera den moturs och ta bort den existerande spolen om det finns nån, se bild 1.

Guiderör Filament Filamentguide Extruderinlopp

BILD 2

1. Trä toppen på det nya filamentet genom guideröret, placera spolen på spolhållaren, stäng spolluckan genom att rikta in låsflikarna och rotera medurs, se bild 1.

2. När du placerar en rulle Dremel-filament i spolhållaren kommer skrivaren automatiskt att känna igen filamenttypen och justera skrivarens inställningar så att de optimeras för det filament du använder. (Detta kommer att gå förbi eventuella utskriftsinställningar som laddats i din sliced fil). OBS: Du får möjlighet att gå in i avancerat skrivarläge för att manuellt ändra utskriftsinställningarna när du har bytt filament. Kontrollera alla inställningar (om de anges manuellt) eftersom felaktiga inställningar kan leda till att utskrifter misslyckas, att egendom skadas eller personskador, se tabellen "Filamenttyp och -inställningar" på sidan 303 eller på dremel3d.com för senaste tabellen. OBS: Du har också möjlighet att gå in i avancerat utskriftsläge, vilket gör det möjligt för dig att extrahera utskriftsinställningar från den sparade slicade filen. Detta förhindrar att skrivaren ändrar sina utskriftsinställningar. Kontrollera alla inställningar före utskrift eftersom felaktiga inställningar kan leda till att en utskrift misslyckas, egendom skadas eller personskador.

1. Vid byte av befintligt filament kommer 3D45 automatiskt att rensa befintligt filament.

2. När skärmen för filamentsmatning visas trycker du på pilen på pekskärmen och trär filament som kommer från guideröret in i extruderinloppet tills extrudern matas in av sig själv, se bild 2. OBS: Se till att dreven inuti extrudem har fattat tag ordentligt i filamentet innan du avslutar filamentbytet.

Du känner ett ryck och ser att filamentet börjar mata in sig själv i extrudern när detta inträffar.

1. Filament kommer att dras in i extrudern och börjar sedan komma ut från den heta extruderspetsen. OBS: Din Dremel 3D45 testades genom att bygga föremål innan den lämnade fabriken. Dessa testföremål kan ha utförts med en annan filamentfärg än den du använder. Därför kan det finnas lite filament kvar i extrudern.

2. När nytt filament kommer ut från filamenttippen kan du trycka på "Klar" på pekskärmen för att fullborda filamentets laddningsprocess, återvänd till huvudmenyn och kalibrera extrudern. Ta försiktigt bort överblivet filament utan att röra vid extruderns varma tipp. Om nödvändigt kan du försiktigt ta bort skräp från extruderspetsen med en nältång.

FÖRSIKTIG VAR EXTRA FÖRSIKTIG FÖR ATT INTE SKADA EXTRUDERSPETSEN NÄR SKRÅP TAS BORT. DREMEL 3D45 FUNGERAR INTE ORDENTLIGT MED EN SKADAD EXTRUDERSPETS OCH DEN MÅSTE DÅ BYTAS UT.

1. Stäng 3D45:s lock och dörr.

FILAMENTTYP OCH -INSTÄLLNINGAR

Filamenttyp PLA ECO-ABS Nylon PETG
Temperaturområde, munstycke	190–230 °C	190–230 °C	220–280 °C	230–260 °C
Optimal munstyckestemperatur	220 °C	220 °C	255 °C	250 °C
Temperaturområde, byggplatta	0–60 °C	0–70 °C	0–100 °C	0–80 °C
Optimal temperatur, byggplatta	35 °C	45 °C	100 °C	70 °C
Multiplikator, utskriftshastighet	10–300 %	10–300 %	10–300 %	0–100 %
Multiplikator, rekommenderad hastighet	100 %	100 %	90%	100 %
Fläktområde	0–100 %	0–100 %	0–100 %	0–100 %
Inställning för föremålsfläkt	100 %	100 %	50%	100 %

OBS: Kontrollera på webbsidan dremel3d.com för senaste filamentinställningar.

DEN UPPVÄRMDA BYGGPLATTAN PÅ DREMEL 3D45 UNDER DRIFT ELLER INNAN DEN HAR SVALNAT TILL MINST 60 °C (140 °F). Kontakt med extruderspetsen eller den uppvärmda byggplattan under eller efter drift innan spetsen och byggplattan har svalnat kan resultera i personskada.

WARNING

TAPPA INTE BYGGPLATTAN. Glasplattan av härdat glas kan

spricka och resultera i personskada.

WARNING

TA INTE BORT GLASPLATTAN AV HÄRDAT GLAS FRÅN

PLASTHÄLLAREN. Kontakt med glasplattan av härdat glas kan resultera i personskada.

FÖRSIKTIG

KONTROLLERA FÖRE VARJE BYGGPROCESS ATT

BYGGPLATTAN ÄR TÄCKT MED LIM FRÅN DEN MEDFÖLJANDE LIMPATRONEN. Om lim inte används kan föremålets byggkvalitet bli dålig.

1. Avlägsna byggplattan genom att först trycka ned och lossa på de två klämmorna som sitter framtill på byggplattan, lyft sedan av byggplattan från basen med hjälp av byggplattans flikar (bild 3).

2. För bästa resultat, sätt på ett tunnt lager lim med hjälp av den medföljande limpatronen på byggplattan, bild 4. Kontrollera "Instruktioner för limapplicering" för detaljerad information.

OBS: Rengör byggplattan genom att skölja plattan med varmt vatten och torka den med en trasa.

1. Montera byggplattan genom att först föra på plattans bakre del på de bakre klämmorna, tryck sedan ner plattans främre del tills den klickar på plats.

Det är viktigt att se till att 3D45 byggplattan är täckt med Dremel specificerat lim innan du börjar bygga något. Ett ordentligt underhållet limlager hjälper delarna att fästa på byggplattan under utskrifterna och förhindrar deformationer och kragningar, särskilt vid större utskrifter.

Du ska applicera att limlager vid varje till var tredje utskrift. När du använder lim ska du se till att du applicerar det på hela basytan där delen kommer att skrivas ut. Se till att byggplattan är sval innan du tar bort den eller applicerar lim.

Varje gång du applicerar lim ska du se till att applicera två överlappande lager. Du kan applicera limmet på omkretsen för utskriftsytan först (1), och sedan sicksacka upp och ner medan du överlappar hela ytan (2). Vänta i 10 sekunder och applicera sedan ännu ett lager genom att sicksacka vänster till höger (3). Detta garanterar ett jämnt lager över hela byggytan.

Låt limmet torka innan niväjustering eller start av utskrift. Förvärmning av byggplattan kan hjälpa till att snabba på denna process.

Var sjunde till tionde limapplicering, eller om limlagret blir ojämnt, ska du rengöra byggplattan helt. Det här kan du göra på två olika sätt:

Alternativ 1: Ta bort byggplattan från skrivaren. Blöt plattformen med vatten genom att hålla den under varmt vatten under några sekunder. Se till att inte blöta ner varningsetiketten på byggplattans framsida. Efter det kan du lätt skrapa eller torka bort limmet. Se till att byggplattan är helt torr innan du sätter tillbaka den i 3D45.

Alternativ 2: Ta bort byggplattan från skrivaren. Använd skrapan för att skrapa bort limmet på byggplattans hela yta. Du kan skrapa från vänster till höger och sedan uppifrån och ner för att se till att allt lim har tagits bort. Se till att ta bort byggplattformen från skrivaren innan du skrapar eftersom limdamm kan sugas in i filtret och sätta igen det.

Applicera två fullständiga limlager på den rena byggplattan och låt lagren torka emellan. När det andra lagret har torkat ska plattan niväjusteras innan du börjar nästa utskrift.

⚠️ VARNING VIDRÖR INTE EXTRUDERSPETSEN ELLER DEN UPPVÄRMDA BYGGPLATTAN PÅ DREMEL 3D45 UNDER DRIFT ELLER INNAN DEN HAR SVALNAT TILL MINST 60 °C (140 °F). Kontakt med extruderspetsen eller den uppvärmda byggplattan under eller efter drift innan spetsen och byggplattan har svalnat kan resultera i personskada.

Det är viktigt att du nivåjusterar byggplattan varje gång du monterar tillbaks byggplattan för att kontrollera att byggplattan sitter på ett jämnt avständ från extruderhuvudet. Om byggplattan inte nivåjusteras byggs föremålen eventuellt inte ordentligt.

1. Tryck på "Niväjustera" på 3D45:s pekskärm.

1. Extrudern och byggplattan flyttar sig i position för att niväjustera byggplattan. 3D45 kommer först att kontrollera nivån i mitten på byggplattans baksida. De två vreden under byggplattan används för att höja och sänka till vänster eller höger. Extrudern innehåller en sensor som känner av om bädden är niväjusterad, det behövs inga extra verktyg.

2. Pekskärmen indikerar om din byggplatta är för hög eller låg. Om byggplattan är för hög kan den justeras med rätt vred genom att rotera åt höger tills du hör ett "pip" och pekskärmen indikerar att den är redo att kontrollera att bädden är niväjusterad.

1. Om byggplattan är för låg kan den justeras med vredet genom att rotera åt vänster tills du hör ett "pip" och pekskärmen indikerar att den är redo att kontrollera att bädden är nivåjusterad.

1. Tryck på "Kontrollera" för att kontrollera bäddnivån. Om det behövs ytterligare justering kommer pekskärmen att indikera riktningen, om nivån är rätt kommer extrudern att flytta sig till nästa punkt och justeringsprocessen upprepas.

1. Upprepa steg 3–5 för den andra positionen och när din bädd är rätt nivåjusterad kommer extrudern automatiskt att flytta sig till kalibreringspositionen och fullborda nivåjusteringsprocessen.

ANSLUT USB-KABELN

1. Kontrollera att 3D45-strömbrytaren är i av-läge.
2. Anslut den medföljande USB-kabeln till 3D45 och datorn, bild 5.
3. Öppna programvaran.
4. Sätt på din Dremel 3D45 med strömbrytaren för att synka datorn med Dremel 3D45.

ANSLUTA ETHERNET

1. Kontrollera att 3D45-strömbrytaren är i av-läge.
2. Sätt i ethernet-kabeln i din 3D45, bild 6.
3. Sätt på 3D45 med hjälp av strömbrytaren. Ethernet-anslutningen ska kännas av automatiskt. Tryck på "Godkänn" för att bekräfta anslutningen.

OCH SÄKERHETSINSTRUKTIONER NÄR DU ANVÄNDER DREMEL 3D45. Underlåtenhet att följa anvisningarna kan resultera i brand, utrustningsskada, skada på egendom eller personskada.

WARNING STRÄCK INTE IN HANDEN I DREMEL 3D45 MEDAN DEN

BYGGER. Kontakt med Dremel 3D45:s rörliga delar under byggprocessen kan resultera i dålig byggkvalitet, skada på utrustning eller personalskada.

OBS: Din Dremel 3D45 bygger testföremål innan den lämnar fabriken. Dessa testföremål kan ha utförts med en annan filamentfärg än den du använder. Därför kan det finnas lite filament kvar i extrudern. När du startar ditt första föremål kan det finnas lite av denna filamentfärg tills den övergår till din filamentfärg.

Du har olika alternativ när du bygger med din 3D45:

1) Minne i skrivaren
2) USB-flashminne
3) Dator

1. Kontrollera ett det finns tillräckligt med filament laddat (se sidan 301). Om 3D45 får slut på filament under byggprocessen, kommer den att pausa tills mer filament läggs till.
2. Kontrollera att lim har applicerats, att byggplattan är nivåjusterad och att där inte finns några föremål.
3. Se till att extruderns och byggplattans temperatur är inställd enligt det filament som används, se sidan 303 för mer information.

1. Tryck på "Bygga" i huvudmenyn.

1. Tryck på skrivarikonen i byggmenyn.

1. Tryck på modellfilen du vill bygga. (Använd pilar för att skrolla genom sidorna)

1. Tryck på "Bygga" på modellinformationssidan för att starta byggprocessen.

1. Din 3D45 kommer först att rikta in extrudern och byggplattan till sina nollpositioner och sedan kommer nivåjusteringssensorn att försiktigt röra vid byggplattan för att fullborda justeringen. Din extruderspets och byggplatta kommer att börja värmas upp, vilket kan ta några minuter. När rätt temperatur har nätts kommer modellen att börja byggas.

2. När föremålet avslutas kommer 3D45 automatiskt att flytta extrudern och byggplattan till sina kalibreringspositioner och kyla ner extruderspetsen och byggplattan.

3. Vänta tills pekskärmen visar att extrudern och byggplattan är kalla innan du tar bort föremålet. Se avsnittet för hur du tar bort föremål från byggplattan för mer instruktioner om föremålsborttagning.

1. Tryck på "Bygga" i huvudmenyn.

1. Tryck på USB-ikonen för att få tillgång till USB-flashminnet.

1. Följ steg 3–7 från Bygga från minnet i skrivaren för att fullborda byggandet från USB-flashminnet.

BYGGA FRÅN DATORN

Dremel 3D45 är kompatibel med Dremel Digilab 3D Slicer och Simplified 3D. Följ instruktionerna som medföljde denna programvara för att genomföra en byggprocess från datorn.

AVBRYTA BYGGPROCESSEN PÅ 3D45

Annullera föremålet under förvärmning eller byggnad genom att trycka på "Stopp" på pekskärmen. Om du bekräftar med "Ja" kommer extrudern och plattan att flytta till sina kalibreringslägen.

BORTTAGNING AV DITT FÖREMÅL FRÅN BYGGPLATTAN

WARNING

VIDRÖR INTE EXTRUDERSPETSEN ELLER BYGGPLATTAN PÅ DREMEL T ELLER INNAN DEN HAR NIST 60 °C (140 °F). Kontakt med er den uppvärmda byggplattan t innan spetsen och byggplattan altera i personskada.

DEN UPPVÄRMDA BYGGPLATTAN PÅ DREMEL 3D45 UNDER DRIFT ELLER INNAN DEN HAR SVALNAT TILL MINST 60 °C (140 °F). Kontakt med extruderspetsen eller den uppvärmda byggplattan under eller efter drift innan spetsen och byggplattan har svalnat kan resultera i personskada.

WARNING

ANVÄND PERSONLIG SKYDDSUTRUSTNING.

Användning av skyddsutrustning såsom värmebeständiga handskar och skyddsglasögon minskar personskador.

WARNING

VAR UPPMÄRKSAM PÅ DIN KROPPSPOSITION NÄR DU VERKTYG FÖR ATT TA BORT YGGPLATTAN. Att plötsligt slinta samt fel kroppsposition under mål från byggplattan kan resultera

ANVÄNDER HANDVERKTYG FÖR ATT TA BORT FÖREMÅL FRÅN BYGGPLATTAN. Att plötsligt slinta med handredskap, samt fel kroppsposition under borttagande av föremål från byggplattan kan resultera i personskada.

WARNING

TAPPA INTE BYGGPLATTAN. Glasplattan av härdat glas kan

spricka och resultera i personskada.

WARNING

VRID ELLER BÖJ INTE BYGGPLATTAN NÄR

FÖREMALET TAS BORT. Glasplattan av härdat glas kan släppa från plasthållaren och resultera i personskada.

FÖRSIKTIG

UNDVIK ATT SKRAPA BYGGPLATTAN NÄR FÖREMÅL

TAS BORT. REPOR PÅ BYGGPLATTAN KAN RESULTERA I FELAKTIGT FÖREMÅLSBYGGANDE.

1. Vänta tills extrudern har kallnat innan du tar bort ditt föremål.
2. Ta bort byggplattan från byggområdet medan föremålet fortfarande sitter fast.
3. Borttagning av ditt föremål från byggplattan. Vid behov kan verktyget för borttagning av föremål användas för att ta bort föremålet från byggplattan (bild 8).

Använd nältängen för att ta bort stöd som finns inne i ditt föremål eller som är svåra att nå.

ANVÄNDA KAMERAN

Din 3D45 är utrustad med en kamera som kan användas för att övervaka utskrifter på avstånd, så länge din skrivare är ansluten till ett nätverk. Det finns två sätt att få tillgång till kameran: via Dremel Digilab 3D Slicer (se sidan 299) eller direkt via en webbläsare.

1. Se till att enheten du vill se kameran på är ansluten till samma nätverk som 3D-skrivaren. Det kan vara via wifi eller ethernet.

2. Tryck på "Verktyg" i huvudmenyn på din 3D45

1. Tryck på "Om" i verktygsmenyn

1. Lokalisera din skrivares IP-adress. Om din skrivare är ansluten till nätverket via ethernet är det adressen bredvid "Ethernet IP". Om din skrivare är ansluten till nätverket via wifi är det adressen bredvid "Wifi IP". Det är en sekvens med tre eller fyra siffror separerad med punkter.

1. Öppna valfri webbläsare på enheten du vill se kameran på.

2. I adressfältet ska följande sträng anges: http://IPADDRESS:10123/stream_simple.html Till exempel, http://000.000.000.000:10123/stream_simple.html

3. Tryck på enter, så får du se en skärm med en vy av kameran nedan.

1. ANVÄND ALLTID MEDFÖLJANDE LIMPATRON.
2. Kontrollera att byggplattan befinner sig på rätt nivå varje gång innan utskrift.
3. För korrekt vidhäftningsförmåga för filamentet vid byggplattan ska du regelbundet tvätta bort limmet från byggplattan med varmt vatten, torka byggplattan, applicera ett nytt lager lim och niväjustera plattan på nytt.
4. Kontrollera att spolen är installerad ordentligt och kan rotera fritt.
5. När du använder Dremel 3D45 för första gången eller när du har bytt filament ska du låta Dremel 3D45 mata ut filament tills materialet överensstämmer med installerad filamentfärg.
6. Det är viktigt att övervaka din Dremel 3D45 när den börjar bygga föremål. Du kan uppleva problem med föremål, främst i början. Men det är också den bästa tidpunkten att avbryta föremålet, rengöra byggplattan och starta ditt föremål igen. Stanna i närheten av Dremel 3D45 under byggprocessen.
7. Det är viktigt att spara förpackningen till Dremel 3D45 eftersom det då blir lättare att förpacka och transportera Dremel 3D45.
8. Kontrollera att du förvarar filamentspolar på en plats som inte är för fuktig eller varm. Vi rekommenderar att du inte tar ut filamentrullen från sin lufttäta förpackning tills den ska användas.
9. Använd verktyget för borttagning av föremål försiktigt för att inte skada byggplattan eller föremålet.
10. Om möjligt är det bäst att placera ditt föremål mitt på byggplattan. Det är mycket viktigt att använda bäst orientering för ditt föremål. Kontrollera att ditt föremål finns på byggplattan och att du använder bäst orientering för att bygga.
11. För branta överhäng (mindre än 45 graders vinkel) rekommenderar vi att bygga med stöd.
12. Ta alltid bort byggplattan innan föremålet tas bort.

RENSA EXTRUDERN

Använd rensningsverktyget för att rensa extrudern och ta bort kvarvarande filament, bild 9.

1. Klicka på filamentändringsknappen på skärmen och vänta tills extrudern värms upp. När filamentet börjar rensas ska rensningsverktyget föras in i extruderinloppet (topp).
2. Tilltäppt filament trycks ned och kommer ut genom extruderspetsen. Tryck ned rensningsverktyget hela vägen för att säkerställa att alla filament rensats bort. Tryck inte överdrivet hårt då detta kan skada extrudern.

Om din 3D45 är ansluten till WiFi bör den söka efter firmware-uppdateringar varje gång den slås på. Du kan också uppdatera dess firmware direkt från pekskärmen. Uppdatera firmware:

1. Tryck på "Verktyg" följt av fliken "Uppdateringar".

1. Din 3D45 kontrollerar att senaste firmware är installerad och frågar om du vill uppdatera, om det behövs.
2. Välj godkänn för att ladda ned och installera senaste firmware.

1. När 3D45 startar och återvänder till startskärmen är firmwareuppdateringen klar.

UPPDATERA FIRMWARE MANUELLT

Om 3D45 inte är ansluten till ett nätverk kan du uppdatera firmware direkt från ett USB-flashminne.

1. Med hjälp av din webbläsare kan du gå till www.dremel3d.com och ladda ned den senaste 3D45-firmware-filen.
2. Spara 3D45-firmwarefilen på ett tomt, FAT32-formaterat, USB-flashminne.
3. Stäng av 3D45 med hjälp av PÅ/AV-strömbrytaren.
4. Sätt i USB-flashminnet i USB-A-posten.
5. Slå på 3D45 så känner den automatiskt av och installerar nytt firmware.
6. Slå AV 3D45, ta bort USB-flashminnet och slå PÅ den igen för att fullborda uppdateringen.

RENGÖRA UTSIDAN

Rengör 3D45:s utsida med en luddfri trasa. Ta bort synligt skräp från utsidan. Undvik att skada Dremel 3D45 genom att inte använda vatten, kemikalier eller andra rengöringsmedel på 3D45.

RENGÖRA EXTRUDERSPETSEN

FÖRSIKTIG

VAR EXTRA FÖRSIKTIG FÖR ATT INTE SKADA

EXTRUDERSPETSEN NÄR SKRÅP TAS BORT. DREMEL 3D45 FUNGERAR INTE KORREKT MED EN SKADAD EXTRUDERSPETS OCH DEN MÅSTE DÅ BYTAS UT.

WARNING

VIDRÖR INTE EXTRUDERSPETSEN ELLER DEN UPPVÄRMDA

BYGGPLATTAN PÅ DREMEL 3D45 UNDER DRIFT ELLER INNAN DEN HAR SVALNAT TILL MINST 60 °C (140 °F). Kontakt med extruderspetsen eller den uppvärmda byggplattan under eller efter drift innan spetsen och byggplattan har svalnat kan resultera i personskada.

Använd en liten nältång för att dra bort plastskräp från extruderspetsen.

Om skräpet är svårt att få bort kan extrudern behöva värmas upp.

RENGÖRA PEKSKÄRMEN

Torka pekskärmen med en mjuk luddfri trasa. Spreja inte rengöringsmedel på pekskärmen.

Problem Orsak Lösning
Filament matas inte ut eller fastnar inte ordentligt på byggtejpen.	Det kan inträffa om byggplattan inte är nivåjusterad med extruderhuvudet.	Nivåjustering av byggplattan riktar in extruderhuvudet och ger en bättre föremålskvalitet. Avbryt ditt föremål, rensa byggplattan, nivåjustera byggplattformen och starta om föremålet.
Dremel 3D45 frös innan föremålet startade.	Dremel 3D45 kan ha tagit emot motsägande kommandon.	Stäng av strömbrytaren, vänta i 30 sekunder, och slå sedan på strömbrytaren igen.
Stödmaterial bryts inte av vid rensning och resulterar i minskad kvalitet för slutföremålet.	Orientationen av delen är inte optimal.	Orientera om positionen av 3D-filen i ditt slicingprogram för att minimera stödmaterialet eller placera stödmaterialet på icke-kritiska ytor.
Spagettiröra vid slutet av byggprocessen.	Ett lager av ditt föremål fastnar inte ordentligt, modellen sparas med minimal ytarea som är i kontakt med byggplattan, eller också byggdes föremålet flytande ovanför byggplattan utan att välja stöd.	Använd förhandsvisningsfunktionen i ditt slicingprogram för att se höjd och position för det första lagret. Bygg med stöd när det behövs.
	Z-Gap-förskjutning är eventuellt inte korrekt och extruderspetsen är inte på rätt avständ från byggplattan.	Kontakta kundservice om hur du kalibrerar Z-Gap-förskjutningen.
Del endast byggd till hälften. Slut på filament. Filament tilltäppt under byggandet.		Byt filament och fortsätt byggprocessen.Se "Det kommer inte ut något filament".
Det kommer inte ut något filament. Tilltäppt extruder. Ta kontakt med kundservice.
	Filament inte laddat på rätt sätt. Försök att köra en filamentetändring igen för att säkerställa att extruderdreven har fattat tag i filamentet korrekt.
Extrudern går inte till hempositionen.		Ta kontakt med kundservice.
Trådiga eller fransiga platslager på branta överhäng.	Föremålsöverhäng är för långt ifrån varandra eller för brant (<45 graders vinkel).	Bygg med stöd.
3D45 hittar inte mitt WiFi-nätverk. Skrivaren är för långt ifrån den trådlösa routern.		Placera 3D45 närmare din router. Anslut till nätverk med Ethernet.
3D45 ansluter inte till mitt nätverk. Skrivaren är för långt ifrån den trådlösa routern.		Placera 3D45 närmare din router.
	Felaktigt nätverkslösenord eller SSID.	Ange lösenord/SSID eller kontrollera ditt lösenord med din nätverksleverantör.
Byggprocessen startade inte när det skickades över nätverk.	Slut på filament. Ladda extra filament och fortsätt byggprocessen.
	Luckor öppna. Luckorna måste vara stängda för att starta byggprocessen över ditt nätverk, starta byggprocessen från skrivarkö.
	Modellen byggs redan	Byggplattan måste vara tom för att starta en byggprocess över ditt nätverk, rensa byggplattan och starta byggprocessen från skrivarkön.

Firmwareuppdateringar

Dremel rekommenderar att firmware uppdateras när Dremel tillhandahåller en uppdatering.

Dremel tillhandahåller firmwareuppdateringar för att förbättra prestanda och lägga till fler funktioner för Dremel 3D45 under produktens hela livslängd. Det finns två sätt att uppdatera Dremel 3D45 på: (1) Hämta uppdatering från dremel3d.com och installera med USB-minne. (2) Anslut Dremel 3D45 till internet och uppdatera från Dremel 3D45:s pekskärm.

Öppen källkod som används i denna Dremel-produkt

Denna produkt innehåller programvarukomponenter på licens från licensinnehavaren som har rättigheter till alla versioner av GNU General Public License (GPL), GNU Lesser General Public License (LGPL) (licenser för publicering och distribution av fri programvara) eller alla andra öppna källkodslicenser som kräver att källkoden är tillgänglig. Du kan få en fullständig maskinläsbar kopia av motsvarande källkod genom att skicka en skriftlig förfrågan till:

Dremel

Din förfrågan måste innehålla: (i) namnet på Dremel-produkten, (ii) serienummer (om tillämpligt), (iii) programvaruversionen (om tillämpligt), (iv) ditt namn, (v) ditt företagsnamn (om tillämpligt) och (vi) din postadress för leverans och e-postadress (om tillämpligt).

Vi kan debitera en symbolisk avgift för att täcka kostnader för material och distribution.

Du kan skicka din förfrågan (i) inom tre (3) år från datumet då du mottog produkten som inkluderade programvaran din förfrågan handlar om eller (ii) i det fall då koden licensierats under GPL version 3 så länge som Dremel erbjuder reservdelar eller kundsupport för den produkten.

Garanti angående fortsatt användning av den öppna källkoden:

DREMEL ger ingen garanti för programvarorna med öppen källkod i denna enhet, om sådana program används på annat sätt än programmet är avsett för av DREMEL. Licenserna som listats nedan definierar garantin, om det finns någon, från upphovsmän eller licensgivare för öppen källkod. DREMEL frånsäger sig specifikt alla garantier för defekter som orsakats av ändringar av öppet källprogram eller produktens konfigurering. Du har inga garantianspråk mot DREMEL om den öppna källkoden överträder immaterialrätten för tredje part. Teknisk support, om det finns, kommer endast att ges vid oförändrad programvara.

DREMEL® BEGRÄNSAD KUNDGARANTI

Denna DREMEL-produkt omfattas av garanti enligt lagstadgade/landsspecifika regler; skador orsakade av normalt slitage, överbelastning eller felaktig användning täcks inte av garantin.

Om produkten inte är konform med denna skriftliga garanti, gör som följer:

1. ÅTERLÄMNA INTE din produkt till inköpsstället.
2. Ta kontakt med kundservice via www.dremel.com för vidare instruktioner.

AVFALLSHANTERING

Maskinen, tillbehören och förpackningen ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfallet! Enligt det europeiska direktivet 2012/19/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell

rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

KONTAKTA DREMEL

Mer information om Dremels sortiment, support och hotline finns på www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Nederländerna.

OVERSETTELSE AV ORIGINALINSTRUKSJONENE

GENERELLE SIKKERHETSADVARSLER

ADVARSEL

LES GJENNOM ALLE INSTRUKSJONENE I

DENNE BRUKSANVISNINGEN OG GJ∅R DEG KJENT MED DREMEL 3D45 F∅R

KLARGJ∅RING OG BRUK. HVIS IKKE DISSE ADVARSLENE OG INSTRUKSJONENE F∅LGES KAN DET RESULTERE I BRANN, SKADE PÅ UTSTYR, SKADE PÅ EIENDOM ELLER PERSONSKADE. OPPBEVAR ALLE ADVARSLER OG INSTRUKSER FOR FREMTIDIG REFERANSE
