Termék típusa	3D nyomtató
Márka	Dremel
Modell	Digilab 3D45
Nyomtatási technológia	Olvadt szálas lerakás (FDM)
Építési térfogat (H x Sz x M)	255 x 155 x 170 mm
Rétegvastagság	100 mikron (0,10 mm)
Filament átmérője	1,75 mm
Extruder maximális hőmérséklete	280 °C
Ágy maximális hőmérséklete	100 °C
Fűthető ágy	Igen, edzett üveglappal
Ágy szintezése	Automatikus érzékelővel
Csatlakoztathatóság	WiFi, Ethernet, USB (pendrive), USB számítógéphez
Kijelző	Érintőkijelző, színes IPS, 4,5 hüvelyk
Belső memória	8 GB
Beépített kamera	Igen, távoli megfigyeléshez
Tápellátás	100-240 V, 47-60 Hz, 0,85-2,3 A
Súly (orsó nélkül)	19,4 kg
Méretek	515 x 406 x 394 mm
Kompatibilis anyagok	PLA, ECO-ABS, Nylon, PETG (Dremel filamentek)
Szoftver	Dremel Digilab 3D Slicer (Windows/Mac)
Garancia	Korlátozott, a helyi szabályozások szerint
Biztonság	Filament vég érzékelő, RFID érzékelés, automatikus leállás
Karbantartás	Fúvóka tisztítása, firmware frissítés USB pendrive-ról vagy OTA-n keresztül

Gyakran ismételt kérdések - Digilab 3D45 DREMEL

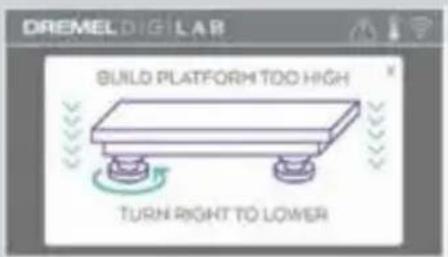

Hogyan szintezzem a nyomtatóágyat?

Minden nyomtatás előtt válassza ki a Szintezés lehetőséget az érintőképernyőn. A nyomtató elhelyezi az extrudert, és egy érzékelő segítségével érzékeli a magasságot. Forgassa el a két gombot az ágy alatt, amíg egy sípolást nem hall és a kijelző jelzi, hogy a szintezés helyes. Erősítse meg a Ellenőrzés gombbal.

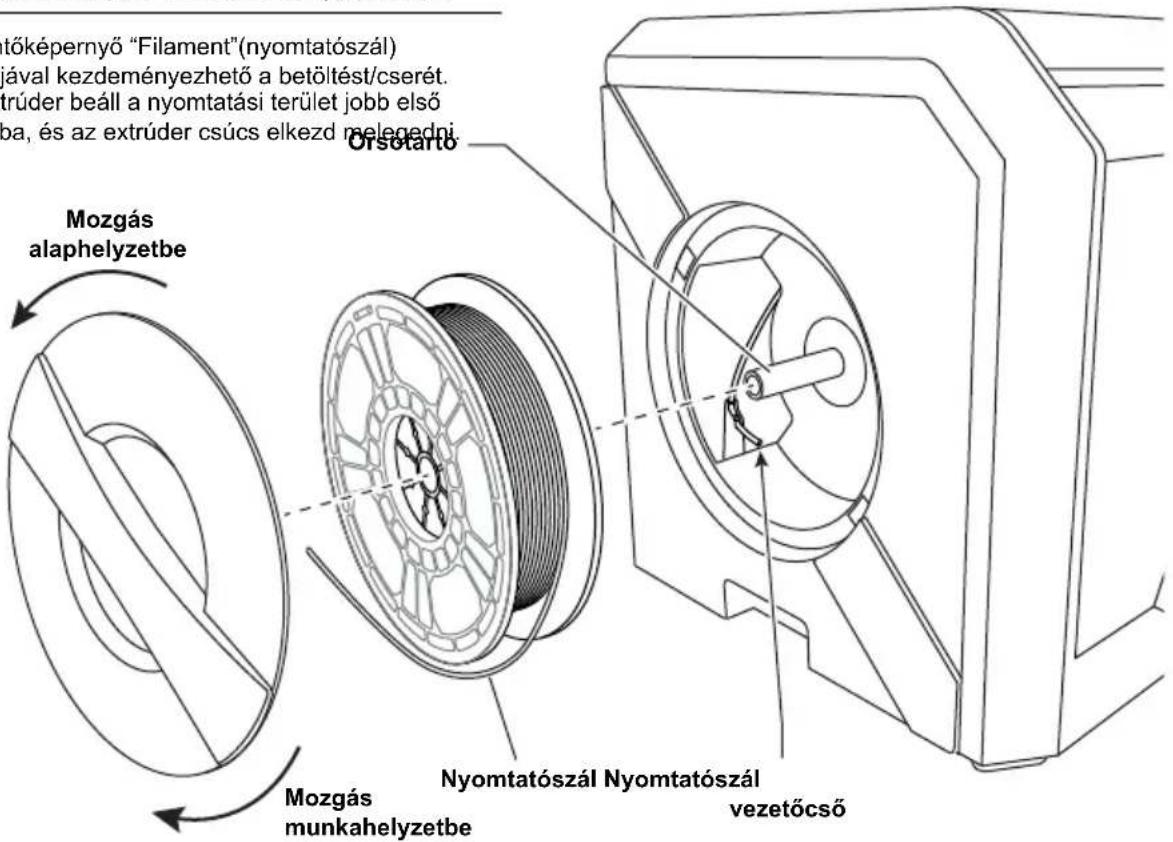

Hogyan cseréljem a filamentet?

Érintse meg a Filament gombot az érintőképernyőn az extruder felmelegítéséhez. Vágja el a használt filamentet a bemenet közelében, vegye ki az orsót, helyezze be az új filamentet a vezetőcsőbe, és tegye be az orsót. Tolja be a filamentet a bemenetbe, amíg ki nem jön a fúvókán. Erősítse meg a Kész gombbal.

Milyen filamentek kompatibilisek?

Csak Dremel 1,75 mm-es filamenteket használjon: PLA, ECO-ABS, Nylon és PETG. Más filamentek használata károsíthatja a nyomtatót vagy érvénytelenítheti a garanciát. A nyomtatási paraméterek automatikusan optimalizálódnak az RFID érzékelésnek köszönhetően.

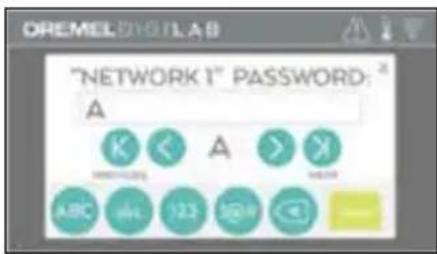

Hogyan csatlakoztassam a nyomtatót a WiFi-hez?

Az érintőképernyőn lépjen a Eszközök > Hálózat > WiFi csatlakoztatása menüpontba. Válassza ki a hálózatát, adja meg a jelszót, és érintse meg a Kész gombot. Sikeres csatlakozás esetén egy kék WiFi ikon jelenik meg.

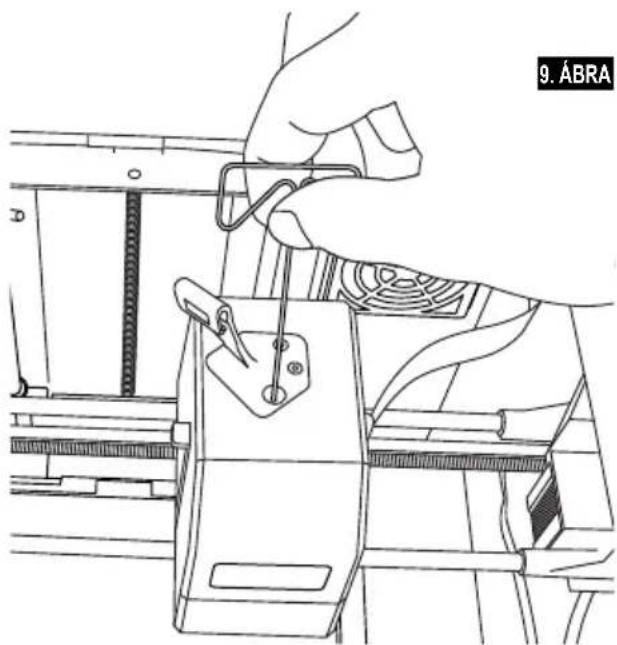

Hogyan oldjam meg a fúvóka eltömődését?

Melegítse fel az extrudert a Filament vagy Előmelegítés segítségével. Ha meleg, használja a mellékelt eltömődésmentesítő szerszámot, és illessze a bemenetbe, hogy kitolja a törmeléket. Ne alkalmazzon túlzott erőt, nehogy károsítsa a fúvókát.

Hogyan távolítsam el a tárgyat az ágyról?

Várja meg, amíg az extruder és az ágy 60 °C alá hűl. Távolítsa el az ágyat a klipszek kioldásával. Óvatosan használja a spatulát a tárgy lefejtéséhez. Kerülje az üveg megkarcolását.

Hogyan frissítsem a firmware-t?

WiFi-n keresztül: lépjen a Eszközök > Frissítések menüpontba, és fogadja el, ha új verzió elérhető. Ellenkező esetben töltse le a fájlt a dremel3d.com oldalról, másolja egy FAT32 formátumú USB pendrive-ra, helyezze be, és indítsa újra a nyomtatót.

Mi a teendő, ha a nyomtatás nem tapad?

Győződjön meg arról, hogy az ágy szintezett és tiszta. Vigyen fel vékony réteg ragasztót a tartozék pálcával. Ellenőrizze, hogy a fúvóka és az ágy hőmérséklete megfelel-e a használt filamentnek (pl. PLA esetén 220°C, ágy 35°C).

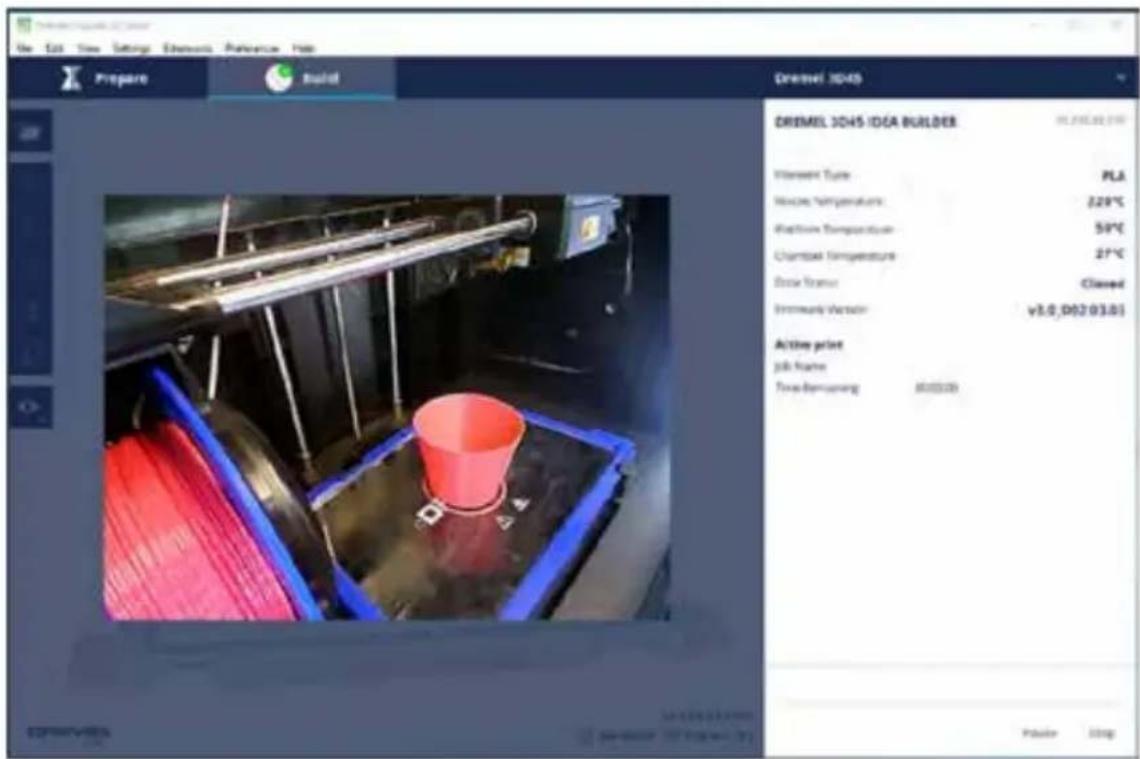

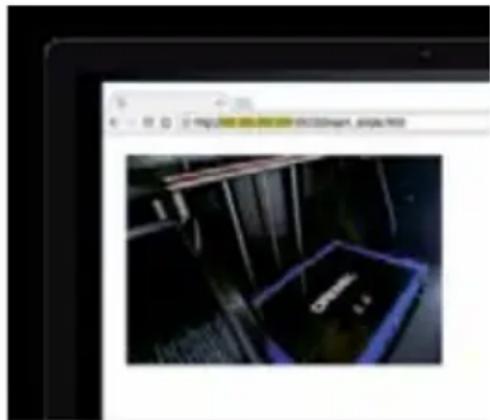

Hogyan használjam a kamerát a nyomtatás megfigyelésére?

Csatlakoztassa a nyomtatót a hálózathoz. Keresse meg az IP-címét az Eszközök > Névjegy menüben. A böngészőbe írja be: http://IP_CÍM:10123/stream_simple.html. Látni fogja az élő közvetítést.

Mi a minimális rétegmagasság?

A minimális rétegvastagság 100 mikron (0,10 mm). Ez lehetővé teszi a nagyon részletes nyomatok készítését. Ezt a paramétert a Dremel Digilab 3D Slicer szeletelő szoftverben állíthatja be.

HASZNÁLATI ÚTMUTATÓ Digilab 3D45 DREMEL

ÜZEMBE HELYEZÉS ÉS HASZNÁLAT ELÖTT

OLVASSA VÉGIG A KÉZIKÖNYVET, ÉS ISMERJE MEG A DREMEL 3D45

BERENDEZÉST. A FIGYELMEZTETÉSEK ÉS UTASÍTÁSOK FIGYELMEN KÍVÜL HAGYÁSA TÜZET, BERENDEZÉS-KÁROSODÁST VAGY SZEMÉLYI SÉRÜLÉST OKOZHAT. TARTSA MEG A FIGYELMEZTETÉSEKET ÉS UTASÍTÁSOKAT KÉSŐBBI TÁJÉKOZÓDÁS CÉLJÁBÓL.

Fontos, hogy a gyors használatba vételi útmutató és a kezelési utasítás tartalma idővel változhat. A legfrissebb változat elérhető online, a www.dremel3d.com címen.

A MUNKATERÜLET BIZTONSÁGA

a. A munkaterületet tisztán kell tartani, és jól ki kell világítani. A zsúfolt, sötét helyek kedveznek a baleseteknek.
b. Ne üzemeltesse a Dremel 3D45 berendezést gyúlékony folyadékok, gázok vagy por jelenlétében. A Dremel 3D45 magas hőmérsékletet bocsát ki, ami meggyújthatja a port és gázokat.
c. A 3D45-öt gyermekektöl, vagy más, szakképzetlen személyektöl távol kell tartani. Hozzá nem értök kezében balesetveszélyes lehet.

ELEKTROMOS BIZTONSÁG

a. Mindenkor szabályosan földelt aljzatról működtesse a Dremel 3D45 berendezést. Tilos átalakítani a Dremel 3D45 csatlakozó dugóját. Nem megfelelő földeléssel és átalakított dugókkal fennáll az áramütés veszélye.
b. Ne üzemeltesse a Dremel 3D45 berendezést nedves vagy vizes helyen. Ne tegye ki a Dremel 3D45 a berendezést esőnek. A nedvesség fokozza az áramütés kockázatát.
c. Ne manipulálja a vezetéket. Tilos a tápkábelnél fogva húzni, vagy a csatlakozó aljzatból kihúzni a Dremel 3D45 készüléket.
A vezetéket hőtől, olajtól, éles tárgyaktól vagy mozgó alkatrészektől óvni kell. A sérült vagy összegabalyodott vezetékek fokozzák az áramütés kockázatát.
d. Lehetőleg ne használja a készüléket elektromos vihar esetén. Fennáll a villámlásból eredő távoli áramlökés veszélye, ami áramütést okozhat.
e. Vészhelyzet esetén húzza ki a Dremel 3D45 készüléket a csatlakozó aljzatból.

SZEMÉLYI BIZTONSÁG

a. Mindig legyen óvatos, a feladatára figyeljen, és használja a józan ítélőképességét a Dremel 3D45 üzemetetése során. Ne használja fáradtan, drog, alkohol vagy gyógyszer hatása alatt a Dremel 3D45 készüléket. Egy pillanatnyi figyelmetlenség is balesetet okozhat a Dremel 3D45 üzemeltetése során.

b. Használjon egyéni védőfelszerelést. Az egyéni védőfelszerelések, mint a hőálló kesztyű és a védőszemüveg viselése csökkenti a személyi sérülés kockázatát.

c. Öltözzön megfelelően. Ne viseljen lógó ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét óvja a mozgó alkatrészektől. A lógó ruházatot, ékszert vagy a hosszú hajat bekaphatják a mozgó alkatrészek.

DREMEL 3D45 HASZNÁLATA ÉS ÁPOLÁSA

a. Minden használat előtt ellenőrizze a Dremel 3D45 készüléket, keressen elállítódást, beragadt mozgó alkatrészt, vagy bármi más, a Dremel 3D45 működését esetleg befolyásoló tényezőt. Ha gyaníthatóan hibás, használat előtt javíttassa meg a Dremel 3D45 készüléket hivatalos Dremel márkaszervizben. A hibás Dremel 3D45 készülék használata gyenge minőségű tárgyalkotást, további berendezés-károsodást, anyagi kárt vagy személyi sérülést okozhat.

b. Ne érintse meg az extrúder csúcsot vagy a felhevült tárgyalkotó platformot működés közben, amíg a Dremel 3D45 vissza nem hül 60 °C-ra (140 °F). Az extrúder csúcs vagy a felhevült tárgyalkotó platform megérintése működés közben vagy után, mielőtt a csúcs lehülne, személyi sérülést okozhat.

c. A Dremel 3D45 készüléket jól szellőző helyre kell telepíteni. Helyezze a Dremel 3D45 készüléket sima, nem gyúlékony felületre, gyúlékony anyagoktól távol. Hagyjon legalább 8 hüvelyk szabad területet a Dremel 3D45 körül. A Dremel 3D45 a tárgyalkotás során műanyagot olvaszt. A Dremel 3D45 működése közben kibocsátott műanyagszag irritálhatja a szemet és a légutakat. A Dremel 3D45 köré helyezett tárgyak akadályozhatják a kellő szellőzést.

d. Működés közben tilos a Dremel 3D45 belsejébe nyúlni. A Dremel 3D45 mozgó alkatrészeinek megérintése üzem közben, gyenge minőségű tárgyalkotást, berendezés-károsodást vagy személyi sérülést okozhat.

e. Ne engedje, hogy működés közben a 3D45-höz betanítatlan személyek férjenek hozzá. Ha a Dremel 3D45 készüléket a jelen figyelmeztetéseket és utasitásokat nem ismerő személyek használják, a készülék meghibásodhat, illetve tulajdoni vagy személyi kár keletkezhet.

f. Kizárólag DREMEL nyomtatószálat használjon. A Dremel által nem engedélyezett nyomtatószál használata berendezés-károsodást, anyagi kárt vagy személyi sérülést okozhat.

g. Tilos az extrúder/fúvóka hőmérsékletét az alkalmazott nyomtatószál típus névleges, maximum értékénél magasabbra állítani. A nyomtatószál ajánlott tartomány fölé hevítése személyi sérüléshez vezető kibocsátást eredményezhet.

h. Ügyelni kell rá, hogy kisgyermekek ne férjenek a Dremel 3D45 készülékkel létrehozott apró tárgyakhoz. Az apró tárgyak fulladásveszélyt jelenthetnek a kisgyermekek számára.

i. Tilos illegális, illetlen tárgyakat készíteni a Dremel 3D45 készülékkel.

j. Tilos gyertyával, folyékony üzemanyaggal és egyéb hőforrással használatos tárgyat készíteni a Dremel 3D45 készülékkel. A tűznek vagy egyéb hőforrásnak kitett műanyag megolvadhat. Ilyen használatra szánt tárgyak a Dremel 3D45 készülékkel készítve, tűzet, anyagi kárt vagy személyi sérülést okozhatnak.

k. Tilos a Dremel 3D45 készülékkel élelmiszeripari alkalmazásokhoz, vagyis étel/ital készítésre, díszítésre, tárolásra vagy tálalásra szánt tárgyakat készteni. Ilyen használatra szánt tárgyak a Dremel 3D45 készülékkel készítve, betegséget vagy személyi sérülést okozhatnak.

I. Tilos elektromos alkatrészekben vagy elektromos alkatrészek burkolataiban történő felhasználásra szánt tárgyat készíteni a Dremel 3D45 készülékkel. A Dremel nyomtatószál nem használható elektromos alkalmazásokhoz. Ilyen használatra szánt tárgyak a Dremel 3D45 készülékkel készítve, anyagi kárt vagy személyi sérülést okozhatnak.

m. Ne tegyen műanyag tárgyakat a szájába. A Dremel nyomtatószál nem alkalmas étel- italkészítésre, élelmiszeripari eszközökhöz. Ilyen használatra szánt tárgyak a Dremel 3D45 készülékkel készítve, betegséget vagy személyi sérülést okozhatnak.

n. Tilos a Dremel 3D45 készülékkel vegyszerek tárolására szánt tárgyakat készíteni. A Dremel nyomtatószál nem használható vegyipari alkalmazásokhoz. Ilyen használatra szánt tárgyak a Dremel 3D45 készülékkel készítve, anyagi kárt vagy személyi sérülést okozhatnak.

o. Tilos átalakítani a Dremel 3D45 készüléket és módosítani a gyári beállításait. Az átalakítások berendezés-károsodást, anyagi kárt és személyi sérülést okozhatnak.

p. Tilos a Dremel 3D45 berendezést 70°C (158°F) feletti hőmérsékletnek kitenni! A Dremel 3D45 károsodhat. A Dremel 3D45 tervezett üzemi hőmérséklettartománya, 16-29 °C (60 - 85 °F).

q. Ne mozgassa vagy ütögesse a Dremel 3D45 készüléket vagy az extrúdert működés közben. Szabálytalan lehet a tárgyalkotás.

r. Kizárólag azután cseréljen nyomtatószál orsót, hogy a tárgyalkotás befejeződött, leállt vagy szünetel. A nyomtatószál cseréje a tárgyalkotás közben törli a tárgyat, és az extrúder károsodását okozhatja.

s. Ne húzza ki addig a nyomtatószálat, amíg nem utasítja rá az érintőképernyő. Ez károsíthatja az extúdert.

t. Legyen fokozottan körültekintő, nehogy megsértse az extrúder csúcsot a maradványok eltávolításakor. A Dremel 3D45 nem működik szabályosan sérült extrúder csúccsal, ezért ki kell cserélni.

u. Minden nyomtatás előtt ellenőrizze, hogy a tárgyalkotó platform be legyen vonva a Dremel által előírt ragasztóval. A nem megfelelő ragasztó használata a berendezés károsodását vagy gyenge minőségű tárgyat eredményezhet.

v. Ügyeljen a testtartására, ha kéziszerszámmal veszi le a tárgyat a tárgyalkotó platformról. A szerszám hirtelen kicsúszása a kézből, vagy a helytelen testtartás, miközben a tárgyat leveszi a tárgyalkotó platformról, sérülést okozhat.

w. Ne karcolja össze a tárgyalkotó platformot a tárgyak kivételekor. A tárgyalkotó platformon keletkező karcolások gyenge minőségű tárgyalkotást eredményeznek.

x. Ne ejtse le a tárgyalkotó platformot. Az edzett üveg lap összetörhet, és személyi sérülést okozhat.

y. Ne vegye ki az edzett üveg lapot a műanyag tartóból. Az edzett üveg lap széle személyi sérülést okozhat.

z. Ne csavarja vagy hajlítsa el a tárgyalkotó platformot a tárgyak kivételekor. Az edzett üveg lap leválhat a műanyag tartóról, és személyi sérülést okozhat.

aa. A Dremel nem vállal felelősséget a Dremel 3D45 berendezéssel készített tárgyak szerkezeti épsegéért vagy használhatóságáért.

A tapasztalatlan tervezők által alkotott szerkezeti modellek anyagi kárt vagy személyi sérülést okozhatnak.

SZERVIZ

a. Szervizelés előtt minden esetben le kell választani a Dremel 3D45 készüléket az áramellátásról. Ennek elmulasztása a készülék károsodásához vagy személyi sérüléshez vezethet.

b. A Dremel 3D45 kizárólag hivatalos Dremel szervizben javítatható, Dremel cserealkatrészekkel. Ez garantálja a Dremel 3D45 szabályos működésének és biztonságának megóvását.

c. Kizárólag a Dremel által engedélyezett alkatrészek használhatók. A nem eredeti Dremel® alkatrészek használatával a jótállás érvénytelenné válhat.

d. Kizárólag a Dremel által engedélyezett nyomtatószál használható. A Dremel® által nem engedélyezett nyomtatószál használata megszüntetheti az extrúder jótállását.

TARTALOMJEGYZÉK

Általános biztonsági figyelmeztetések .....387

Tartalomjegyzék....388

Használt szimbólumok....389

Szellemi tulajdonra vonatkozó tudnivalók .....389

Működési leírás és műszaki adatok....389

3D45 Resources ....390

Fogalommagyarázat....391

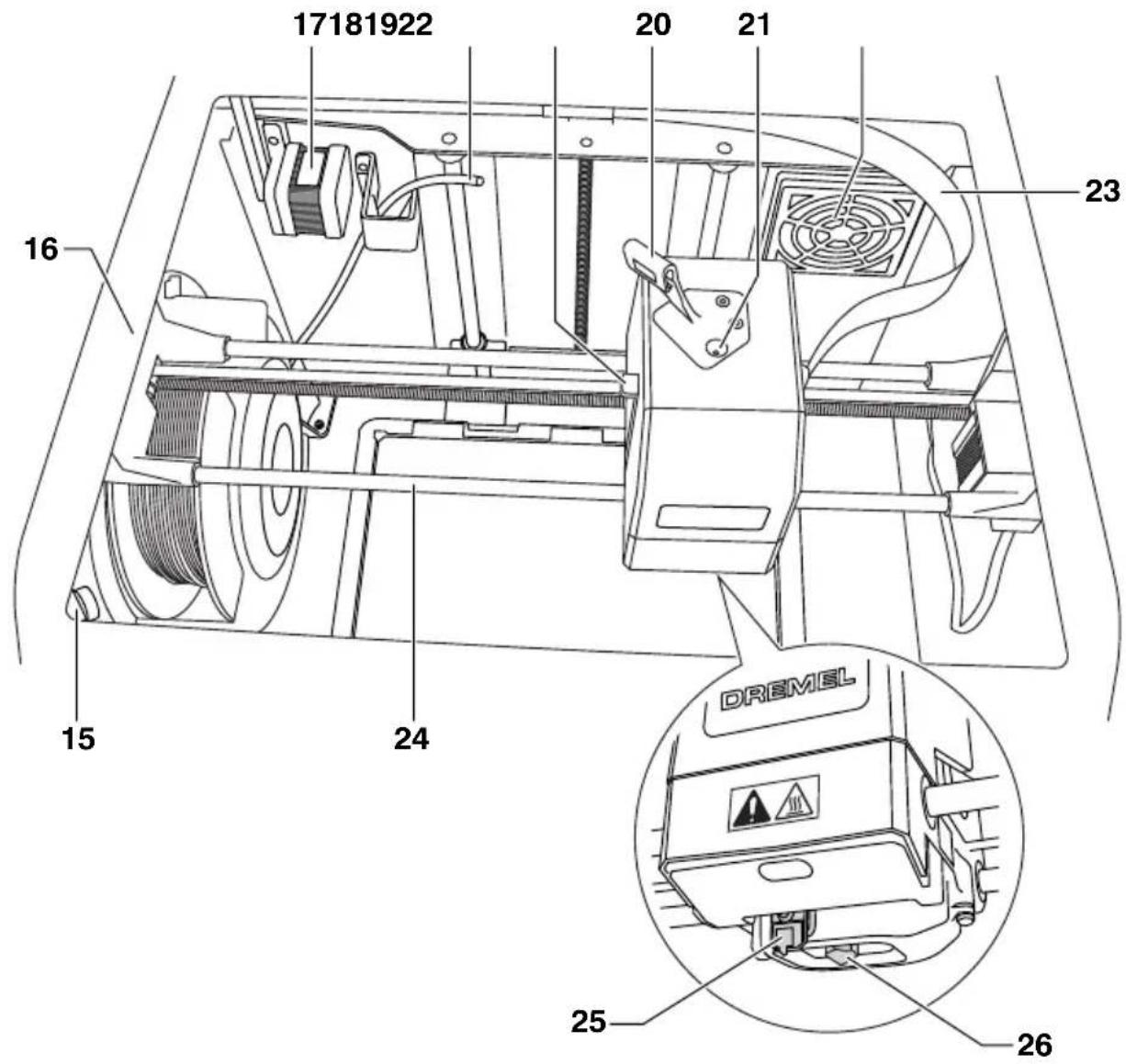

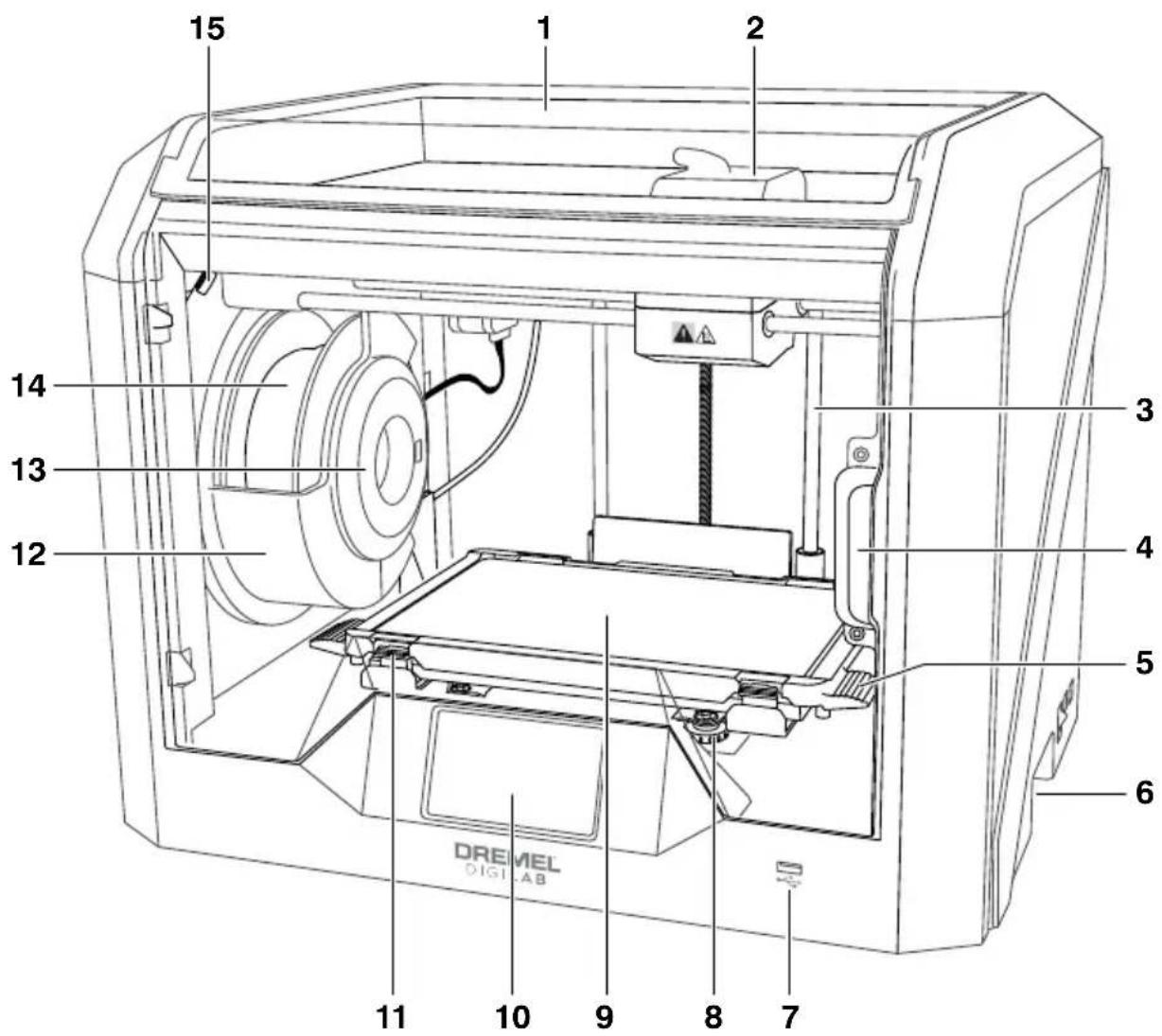

A 3D45 készülék bemutatása....393

Bevezetés....395

A készlet tartalma*....395

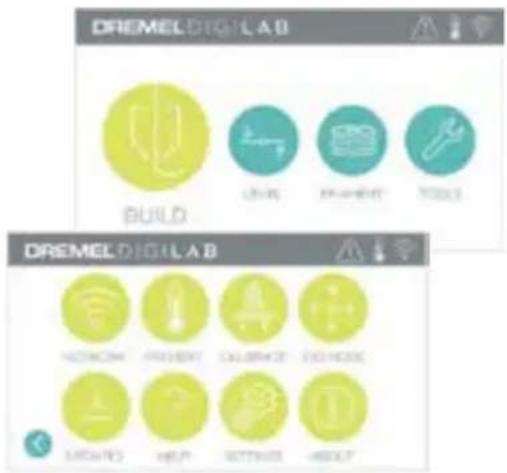

Érintőképernyő 397

Érintőképernyő ikonok ....402

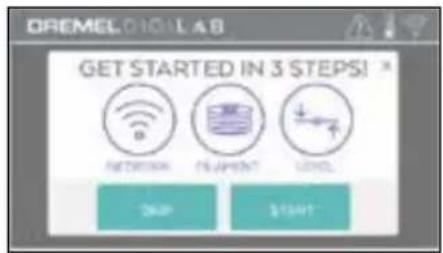

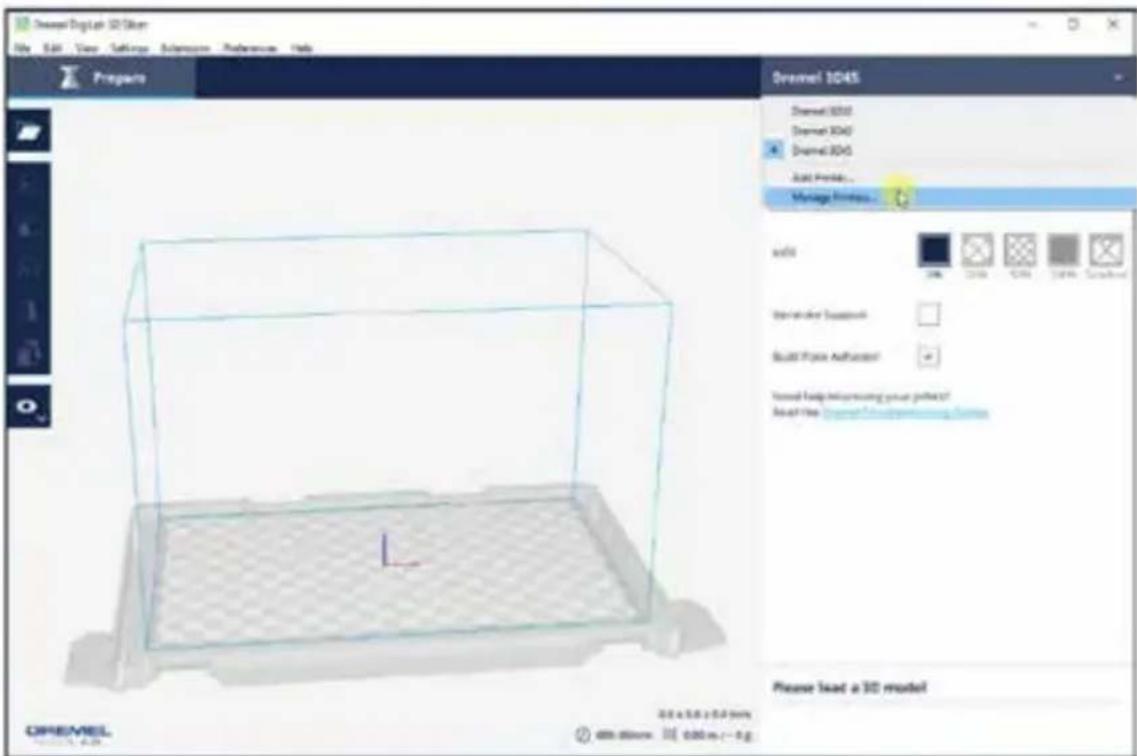

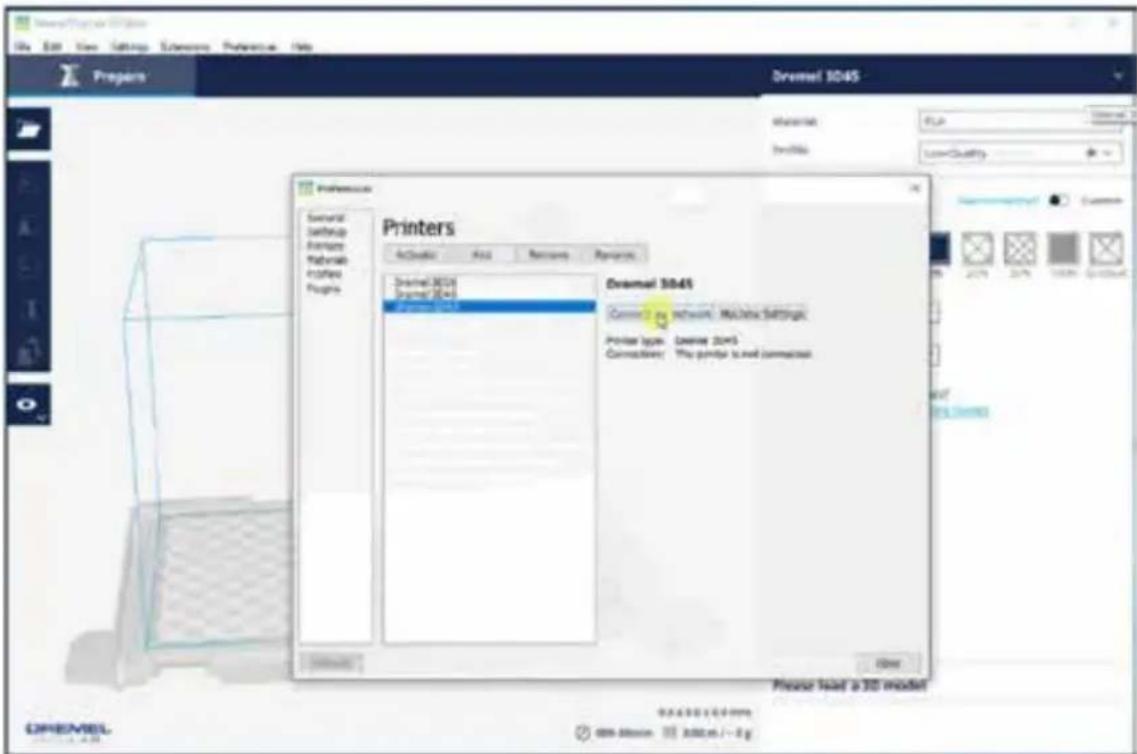

Kiinduló konfigurálás....403

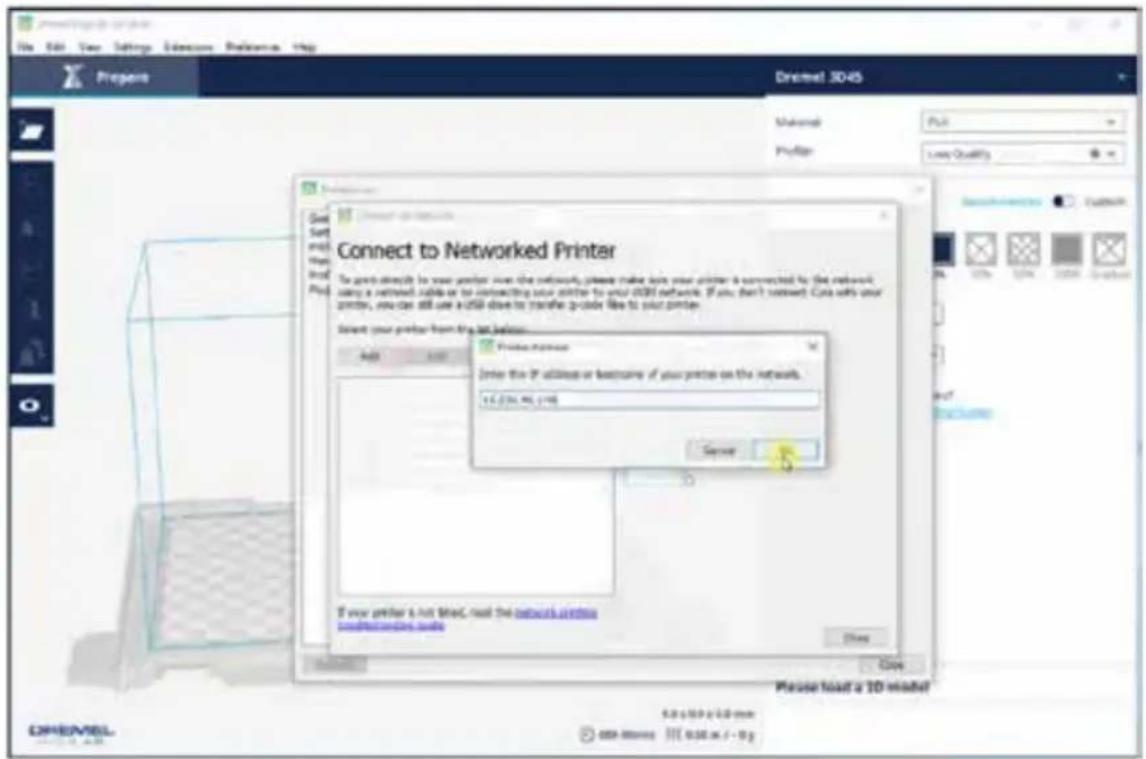

Távoli 3d nyomtatás helyi hálózati kapcsolaton keresztül, a dremel digilab 3d slicer szoftverrel....404

Felkészülés a tárgyalkotásra 406

Épület....412

A tárgyak eltávolítása....415

A kamera használata....416

Legjobb gyakorlatok....416

Karbantartás 417

Karbantartás és szerviz....419

Firmware és nyílt forrású szoftverek......420

Dremel® korlátozott fogyasztói jótállás .....421

HASZNÁLT SZIMBÓLUMOK

Szim-bólum	Név Megnevezés/	magyarázat
	Biztonsági figyelmeztető szimbólum	Esetleges személyi sérülés veszélyére hívja fel a figyelmet. Tartsa be a szimbólumot követő biztonsági üzeneteket, az esetleges sérülés vagy halál elkerülése érdekében.
	Kézikönyv olvasására figyelmeztető szimbólum	A kézikönyv olvasására figyelmezteti a felhasználót
VESZÉLY	Veszély szimbólum	veszélyhelyzetet jelez, amely súlyos vagy halálos sérülést eredményez, ha nem kerülik el.
	Figyelmeztető szimbólum	veszélyhelyzetet jelez, amely súlyos vagy halálos sérülést eredményezhet, ha nem kerülik el.
VIGYÁZAT	Figyelmeztetés szimbólum	veszélyhelyzetet jelez, amely kisebb vagy közepes sérülést eredményez, ha nem kerülik el.
	Forró felület veszély szimbólum	Megérintése égési sérülést okozhat. Szerviz előtt hagyja lehűlni.
	UL US szimbólum	A szimbólum azt jelzi, hogy az eszközt az Underwriters Laboratories belistázta az egyesült államokbeli és kanadai szabványba.

FIGYELEM

EZ EGY A OSZTÁLYÚ TERMÉK. OTTHONI KÖRNYEZETBEN A

TERMÉK ZAVARÓ RÁDIÓJELEKET BOCSÁTHAT KI, ÉS ILYEN ESETBEN A FELHASZNÁLÓNAK MEG KELL TENNIE A SZÜKSÉGES INTÉZKEDÉSEKET.

SZELLEMI TULAJDONRA VONATKOZÓ TUDNIVALÓK

A Dremel 3D45 tárgyak 3D nyomtatására szolgál, vagy saját digitális fájlokból, vagy olyanokból, amelyek nyomtatására jogosult a Dremel 3D45 készülékkel. A Dremel 3D45 készülékkel történő tárgyalkotás során az üzemeltető felelőssége, hogy ne sértse meg harmadik fél szellemi tulajdonjogait, vagy a hatályos törvényeket és jogszabályokat, mint az USA vagy más országok szellemi tulajdonjogra vonatkozó törvényeit. A Dremel 3D45 nem használható harmadik fél birtokában lévő szellemi tulajdonjoggal védett tárgy nyomtatására, az adott fél előzetes engedélye nélkül. A Dremel 3D45 készülék kizárólag harmadik fél engedélyével használható az alábbiak bármelyikére: nem a felhasználó által alkotott tárgy sokszorosítása

vagy másolása (részben vagy egészben), tárgyalkotás nem saját tulajdonú digitális fájlból, vagy nem a felhasználó által létrehozott fizikai tárgy letapogatásával. Az üzemeltető felelőssége az ilyen engedély megszerzése. Bizonyos esetekben előfordulhat, hogy nem szerezhető ilyen engedély. Amennyiben az engedély nem szerezhető meg, tilos, illetve csak saját felelősségre végezhető az ilyen tárgy 3D nyomtatása. Tilos átalakítani, visszafejteni, felbontani vagy szétszerelni a Dremel 3D45 készüléket vagy szoftvereit/firmware-ét, kivéve, ha azt a hatályos jogszabályok megengedik. A Dremel 3D45 kizárólag csak saját felelősségre használható a jelen kezelési és biztonsági utasításban meghatározottól eltérő módon. Amennyiben a Dremel 3D45 készülékkel harmadik fél szellemi tulajdonjogát sértő tárgyat állítanak elő, az polgári vagy büntetőjogi eljárást és büntetést vonhat maga után, amelyben az üzemeltető anyagi kártérítésre kötelezhető, pénz- vagy börtönbüntetéssel sújtható.

MÜKÖDÉSI LEÍRÁS ÉS MÜSZAKI ADATOK

TÁRGYALKOTÁS

Extrúder: Egyszeri extrudálás Extrúder hőmérséklete: Legfeljebb 280 °C (536 °F) Tárgyalkotó platform hőmérséklete: Legfeljebb 100 °C (212 °F) Územeltető felület: 4,5"-os, színes IPS érintőképernyő Maximum alkotási méret: 10" x 6" x 6,7" (255 mm x 155 mm x 170 mm) Rétegvastagság: 100 mikron | 0,10 mm Nyomtatószál típusai és színei: Lásd a dremel3d.com oldalon Belső tárhely: 8 perc Külső tárhely: USB flash meghajtó

TÖMEG ÉS MÉRETEK

Tömeg (orsó nélkül): 19,4 kg (42,8 lbs) Méretek: 20,25" x 16" x 15,9" (515mm x 406mm x 394mm)

NYOMTATÓSZÁL

1,75 mm-es, Dremel nyomtatószállal működik

NYOMTATÓSZÁL TÁROLÁSA

A polimerek idővel lebomlanak. Felhasználásig ne bontsa ki a nyomtatószálat. A nyomtatószálat szobahömérsékleten, 16-29° C (60-85° F) között, és száraz helyen kell tárolni.

SZOFTVER

A Dremel 3D45 készülékhez kiegészítő fájlszeletelő szoftver tartozik, Windows és Mac OSX operációs rendszerhez. Ez az alkalmazás a felhasználó digitális 3D fájljait megalkotható fájlokká alakítja.

TÁMOGATOTT OPERÁCIÓS RENDSZEREK

• Apple® Mac® OS® X v10.9 vagy újabb (Mavericks)
• Microsoft® Windows® 7 SP1
• Microsoft® Windows® Window 8, 8.1
• Microsoft® Windows® Window 10

ELEKTROMOS RENDSZER ADATAI

• CPU: 64-bites processzor (a 32-bit nem támogatott)
- Memória: 3 GB RAM (4 GB vagy több ajánlott)
- Lemez tárhely: \~2 GB szabad lemez tárhely, telepítéshez
- Videokártya: 1,024 MB GDDR RAM vagy nagyobb. Microsoft® Direct3D® 11 kompatibilis vagy nagyobb grafikus kártya
- Mutató eszköz: Háromgombos egér

ELEKTROMOS KÖVETELMÉNYEK

3D45 áramfelvétel: 100-240 V, 47-60 Hz, 0,85-2,3 A

MÜKÖDÉSI KÖRNYEZETT

Helyiség hömérséklet: 16-29°C (60 - 85°F)

Sík munkafelület

Száraz üzemeltetési környezet

Gyorshasználatbavételiútmutató	Lépésről-lépésre illusztráltútmutató a gépkicsomagolásáhozés a tárgyalkotásközvetlenmegkezdéséhez.	A gyorshasználatba vételiútmutató nyomtatottváltozata a gépszállító dobozábantalálható. Elérhető awww.dremel3d.comcímen is.
Dremel 3Dhonlapja	Megtalálható itt alegfrissebb 3D45szoftver, termék-információk,ügyfélszolgálat,illetve 3D modellés projektletöltések.	www.dremel3d.com
Dremel 3Dügyfélszolgálat	Dremelelérhetőségterméktámogatás,karbantartás ésszerviz céljából	www.dremel3d.com
Fájlszeletelőszoftver	3D fájlokfeltöltésére,szerkesztéséreés fizikaimegalkotásáraalkalmas.	Telepítse awww.dremel3d.comcímről vagy aDremel 3D45készülékhezmellékelt USBmeghajtóról.

FOGALOMMAGYARÁZAT

Kifejezés Meghatározás
Tárgyalkotó platform	Sík munkafelület, amelyen a Dremel 3D45 felépíti a tárgyakat.A tárgyalkotó platform egy edzett üveg lapból és egy műanyag tartóból áll.

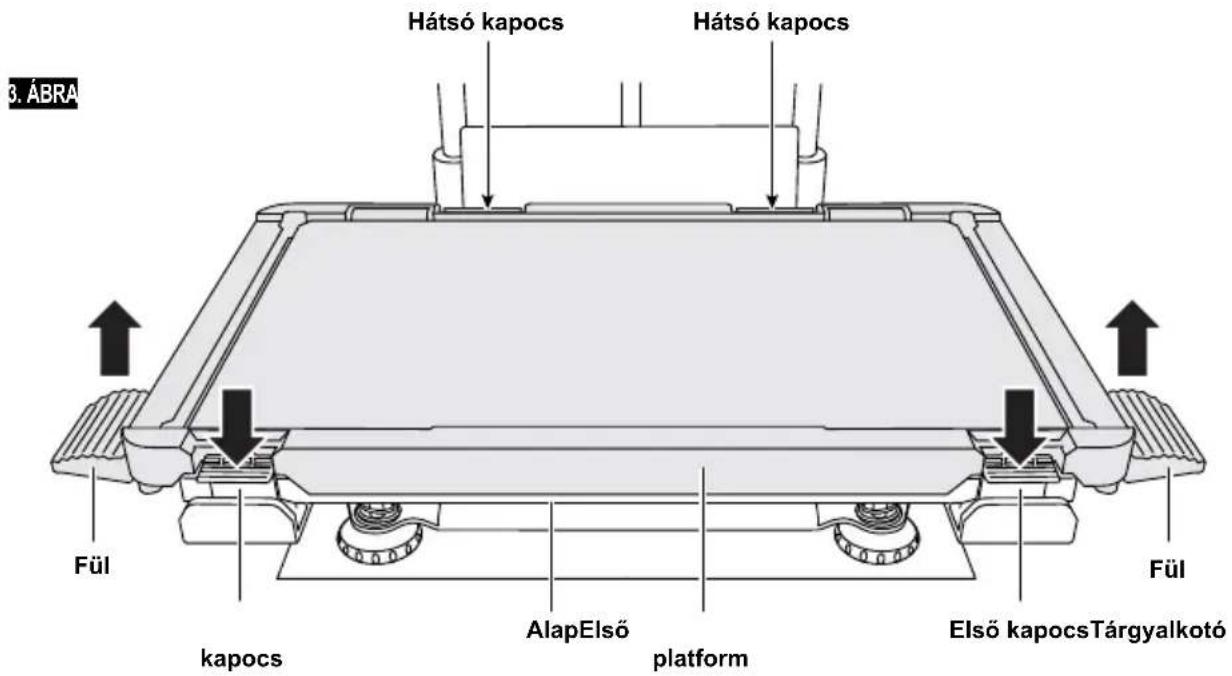

Tárgyalkotó platform kapcsai	A kapcsok a tárgyalkotó platform alapjának elején helyezkednek el, és a helyére rögzítik a tárgyalkotó platformot.
Alkotási méret: Háromdimenziós (3D) térbeli mennyiség, amit az elkészült tárgy elfoglal. A Dremel 3D45 készüléknek van egy maximális alkotási mérete, ami azt jelenti, hogy ennél nagyobb tárgy vagy átméretezéssel vagy résztárgyakra bontással alkotható meg.
Ajtó A Dremel 3D45 készülék előlapján található egy ajtó. Ezen keresztül érhető el egyszerűen a tárgyalkotó platform és a kész tárgy. Az ajtó átlátszó anyagból készült, így figyelemmel kisérhető a tárgyalkotás folyamata, miközben az alkotási környezet megőrzi stabilitását.
ECO-ABS Természetes, termoplasztikus (hőre lágyuló) műanyag, amelyből a felhasználó tartós, ütésálló tárgyakat készíthet.

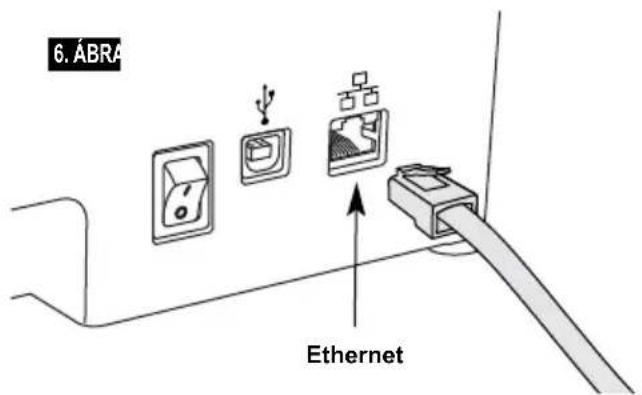

Ethernet csatlakozó	Vezetékes, helyi hálózati technológia, melyen keresztül elektronikus eszközök kommunikálhatnak.
Extrúder Szerkezet, amely fogaskerekekkel áthúzza a nyomtatószálat az extrúder bemeneten, alkotási hőmérsékletre melegíti, majd a felmelegített nyomtatószálat kipréseli az extrúder csúcson.
Extrúder ventilátorok	Az extrúder és a fogaskerék motor külső szerkezetét hűtő ventilátorok.
Extrúder ventilátor légterelő	Egy műanyag alkatrész, amely az extrúder ventilátorból áramló levegőt a tárgyalkotó platformra irányítja, így közreműködik a készülő tárgy hűtésében.
Extrúder bemenet	Az extrúder tetején található nyílás, ahol a tárgyalkotásra szánt nyomtatószál belép az extrúderbe.
Extrúder kar Az extrúder oldalán található kar, amely az extrúder fogaskerék motorjának szorítását lazítja.
Extrúder csücs Az extrúder alján található fúvóka, ahonnan a tárgyalkotó nyomtatószálat az egység kikényszeríti.
Nyomtatószál Fonalszerű műanyag szál.

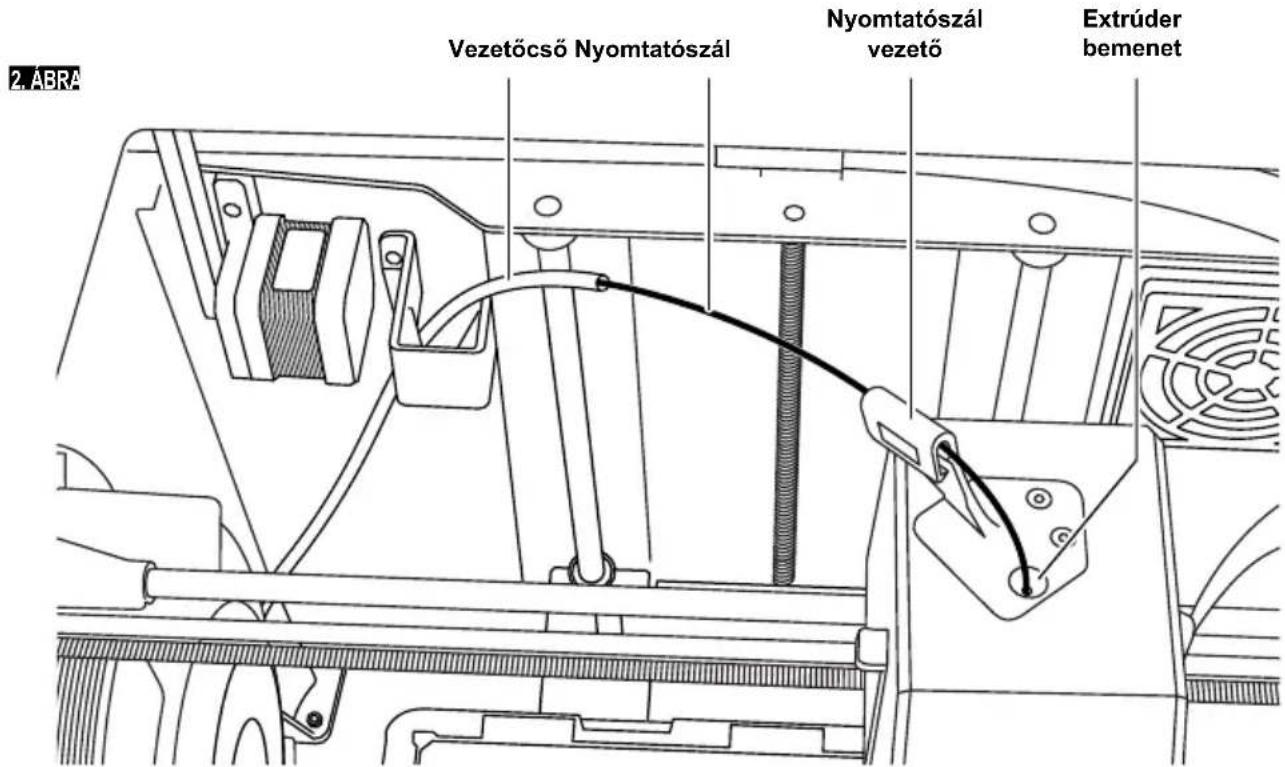

Nyomtatószál vezetőcső	Műanyag cső, amely az orsótól a nyomtató extrúderéig vezeti a nyomtatószálat, megakadályozva a gubancolódást.
Nyomtatószál-fogyás szenzor	Szenzor az extrúder bemenetén, amely szünetelteti a nyomtatást, ha tárgyalkotás közben kifogy a nyomtatószál.

Nyomtatószálorsó	Egy hengeres alkatrész, amelyre ahosszú nyomtatószálat tárolás ésfolyamatos felhasználás céljábólfeltekerik.
.g, .gcode,.g3drem	Megalkotható fájlok Dremel 3D45készülékkel kompatibilis formátuma.

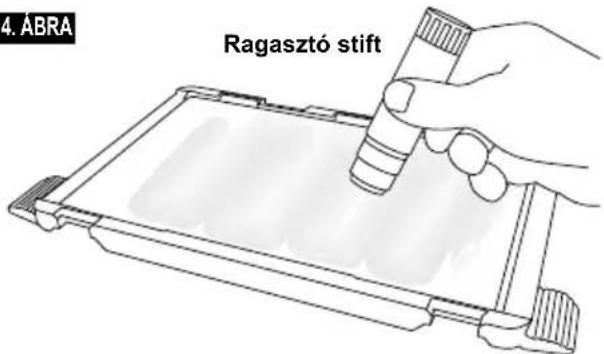

Ragasztó stift	Nem mérgező, savmentes ragasztóstift, amellyel a tárgyalkotó platformotkezelik, hogy elősegítse a tárgymegtapadását.

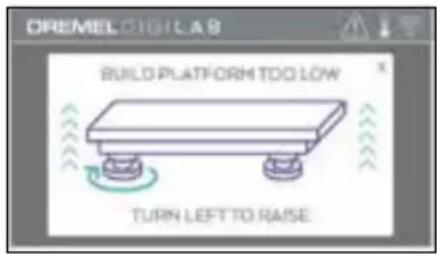

Szintállítógombok	A tárgyalkotó platform alattelhelyezkedő gombok, melyekkel afelhasználó egyszerűen vízszintbeállíthatja a platformot mindennyomtatás előtt.
Szintezőszenzor	A tárgyalkotó platform magasságátérzékelő és a helyes vízszintbe állítástsegítő szenzor.
Fedél A Dremel	3D45 tetején egy zsanérosfedél található. Ezen keresztül,ha kell, még kényelmesebbenhozzáférhető a tárgyalkotó platformés a kész tárgy.
Hegyes fogó	Általános szerszám kisebb tárgyakmegfogásához vagy a feleslegesanyag eltávolításához, ami túl forrólehet ahhoz, hogy kézzel megfogják.
Nejlon Szintetikus polimer, amelyből erősés rugalmas, fokozottan kopásallónyomtat hozható létre.
OBJ fájl 3D modellező szoftverek széleskörében alkalmazott, általános digitálisfájlformátum. Az ilyen fájlt harmadikfél 3D szoftverével hozzák létre, vagya Dremel3d.com oldalról tölthető le.

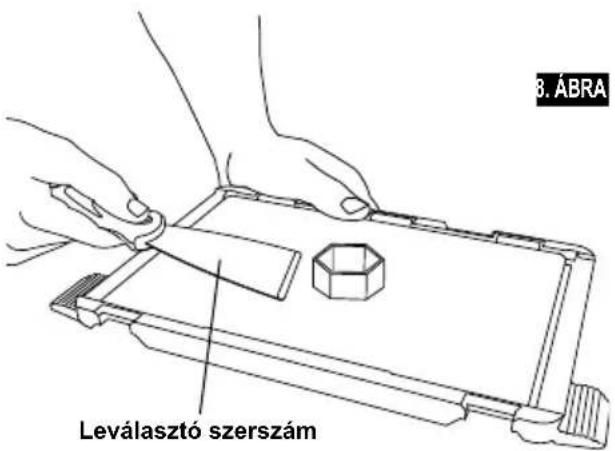

Tárgyleválasztó szerszám	Ezzel a szerszámmal választhatók lea tárgyak a tárgyalkotó platformról.
PLA. Megújuló	erőforrásból, példáulkukoricakeményítőből előállítottbiopolimer.
PETG	Hőre lágyuló nyomtatószál, amely arugalmasságot, erőt és tartósságotegyesíti, mint a nejlon, csakkönnyebben nyomtatható, a PLA-hozhasonlóan.
Orsótartó	Műanyag alkatrész, a tárgyalkotóplatform bal oldalán, a Dremel3D45 tárgyalkotó terén belül, melya nyomtatószál orsó megtartásáraszolgál.
Orsóajtó Levehető ajtó, amely az orsótartóbarögzíti a nyomtatószál orsót.
Léptető motor	Kefe nélküli egyenáramú motor,a vezetősínek és az extrúderfogaskerekeket hajtására.
.STL fájl	3D modellező szoftverek széleskörében alkalmazott, általános digitálisfájlformátum. Az ilyen fájlt harmadikfél 3D szoftverével hozzák létre, vagya Dremel3d.com oldalról tölthető le.

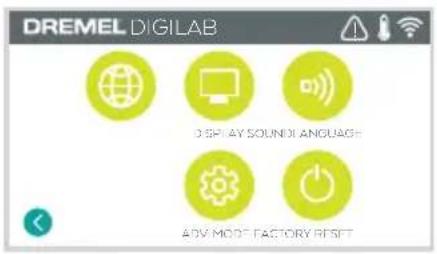

Érintőképernyő	Érintéssel működtethető, színeskijelző. Ezen keresztül felügyelhetőa Dremel 3D45 és a készülő tárgy,amellett, hogy közvetlen utasításokatad a Dremel 3D45 készüléknek,számítógép használata nélkül.

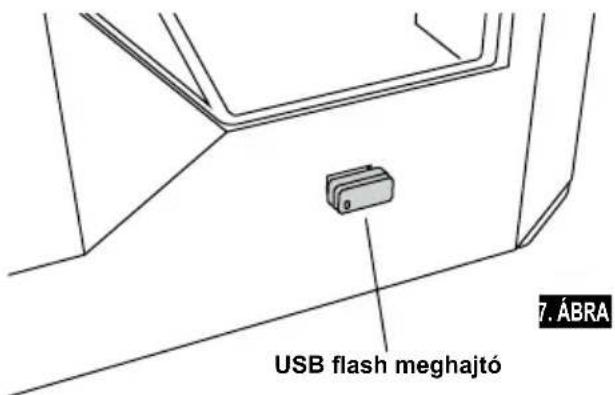

USB flash meghajtó	Készülékek széles köréhez használható, hordozható memóriakártya.
WIFI Vezeték nélküli, helyi hálózati technológia, melyen keresztül elektronikus eszközök kommunikálhatnak.
X tengely vezetősínek	Egy sor sín, az extrúder egyik oldalán, amelyeken a léptető motor jobba-balra mozgatja az extrúdert a tárgyalkotó terület mentén.
Y tengely vezetősínek	Egy sor sín, a tárgyalkotó terület egyik oldalán, amelyeken a léptető motor előre-hátra mozgatja az extrúdert a tárgyalkotó terület mentén.
Z tengely vezetősínek	Egy sor sín, a tárgyalkotó terület hátulján, amelyeken a léptetőmotor fel-le mozgatja a tárgyalkotó platformot.

1. Fedél
2. Extrúder
3. Z tengely vezetősín
4. Ajtó
5. Tárgyalkotó platform fülek
6. Megfogó markolatok
7. A USB aljzat
8. Szintállító gombok
9. Tárgyalkotó platform
10. Érintőképernyő
11. Tárgyalkotó platform kapcsai
12. Nyomtatószál orsótartó
13. RFID olvasó
14. Nyomtatószál orsó
15. Kamera

16. Y tengely vezetősínek

17. Léptető motor

18. Nyomtatószál vezetőcső
19. Extrúder kar
20. Nyomtatószál vezető kapocs
21. Extrúder bemenet
22. Kamra ventilátor (extra szürő csatlakozóval)
23. Szalagkábel
24. X tengely vezetősín
25. Szintérzékelő
26. Extrúder csúcs

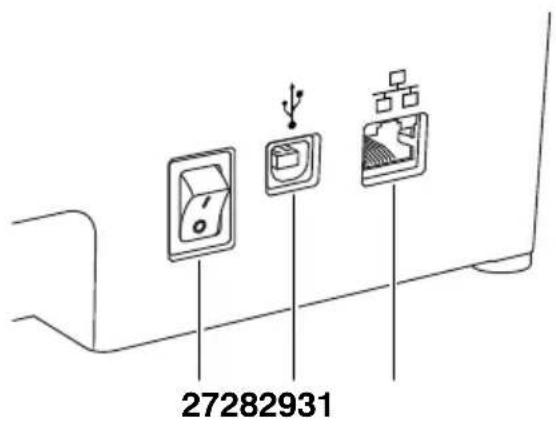

27. Főkapcsoló
28. B USB aljzat
29. Ethernet csatlakozó

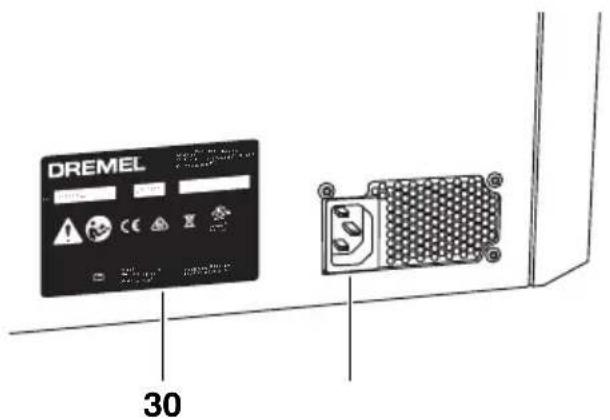

30. Adattábla
31. Felvett teljesítmény

BEVEZETÉS

Köszöntjük a Dremel Digilab világában! Küldetésünk, hogy végigkalauzoljuk az olvasót a digitális tárgyalkotás folyamatán, és a legjobb gyakorlatok bemutatásával segítsünk életre kelteni ötleteit. A 3D tárgyalkotás egy olyan folyamat, amely kísérletezést és kitartást kíván. Szerencsére, itt vannak a Dremel szakértői, akik online tippekkel és támogatással könnyítik meg munkáját. A Dremel 3D45 új funkciókkal bővült, mint a hálózati csatlakoztathatóság vagy a távoli 3D nyomtatás, helyi hálózati kapcsolaton keresztül. A 3D45 első használatba vételekor kövesse az érintőképernyőn megjelenő, kiinduló konfigurációs folyamatot.

A KÉSZLET TARTALMA\*

Gyors használatba vételi útmutató

(2) Nyomtatószál orsó**

Tárgyleválasztó szerszám

USB flash meghajtó

* A mennyiség készlettől függően változhat. **Nem tárolható nedves, meleg helyen!

Duguláselháritó szerszám

KICSOMAGOLÁS

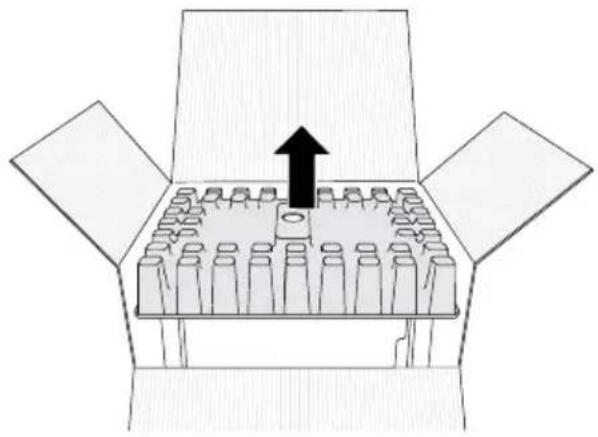

1. Helyezze a dobozt egy asztalra, vágja át a ragasztószalagot, és nyissa ki a dobozt.
2. Vegye ki a felső betétet.

1. Vegye ki a 3D45 készüléket, és tegye az asztalra.

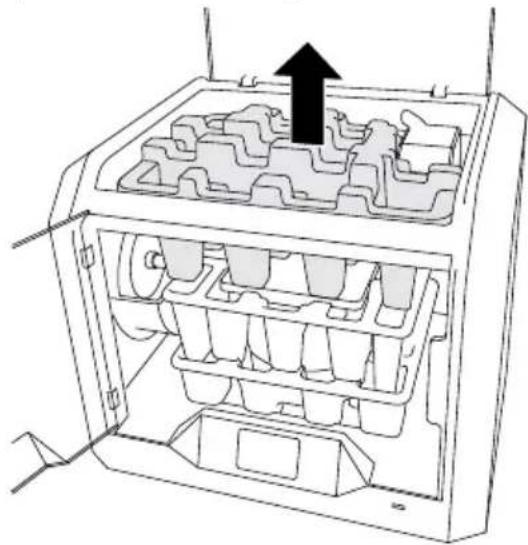

2. Nyissa fel a fedelet, és vegye ki a felső betétet.

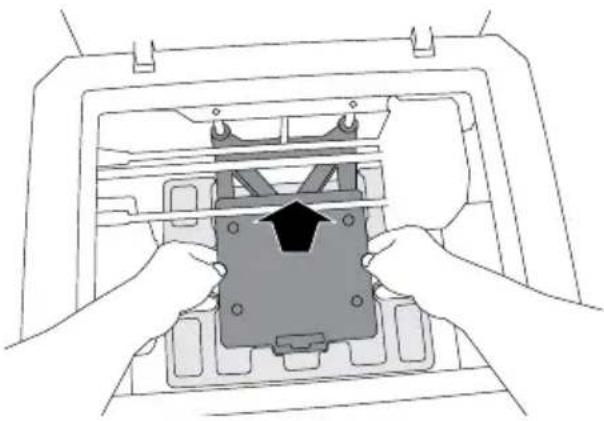

1. Mindkét oldalánál fogva emelje ki a tárgyalkotó platformot.

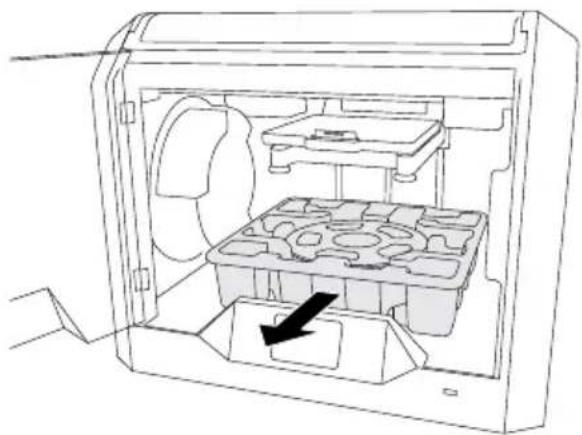

1. Nyissa ki az ajtót, és vegye ki a középső betétet.

1. Vegye ki az alsó betétet.

Tanács: Órizze meg a csomagolást későbbi szállításhoz és tároláshoz.

ÉRINTŐKÉPERNYŐ

A Dremel 3D45 egyszerüen használható, számítógép nélkül a beépített szoftverrel és a színes érintőképernyővel. A tárgyalkotás megkezdése előtt, ismerkedjen meg az érintőképernyő menürendszerével és lehetőségeivel.

FIGYELEM

A DREMEL 3D45 HASZNÁLATA SORÁN TARTSA BE AZ ÖSSZES FELTÜNTETETT FIGYELMEZTETÉST ÉS BIZTONSÁGI UTASÍTÁST. MEGSZEGÉSÜK TÜZET, ROSODÁST VAGY SZEMÉLYI SÉRÜLÉST OKOZHAT.

BUILD (TÁRGYALKOTÁS)

Megérintéssel jelölje ki a 3D modellt, és kezdje meg a tárgyalkotás folyamatát. (A tárgyalkotás tudnivalóit részletesen a 412. oldal ismerteti.)

TÁRGYALKOTÁS MENÜ

A Printer (nyomtató), USB Flash Drive (USB memória) vagy a Print Queue (nyomtatási sor) lehetőségek közül válassza ki a kívánt fájl helyét.

MODELL MENÜ

Érintéssel válassza ki a kívánt modellt, vagy a nyilakkal lapozzon, és keresse meg a modellt.

FÁJLADATOK

Az adott tárgyalkotó folyamatban érvényes fúvóka- és platformhőmérséklet beállítások.

BUILD (TÁRGYALKOTÁS) – Elindítja a tárgyalkotás folyamatát.

DELETE (TÖRLÉS) – Eltávolítja a modell fájlt a nyomtató tárhelyéröl vagy az USB memóriából.

COPY TO PRINTER (MÁSOLÁS

NYOMTATÓRA) – Az USB meghajtóról másol át modell fájlt a nyomtató tárhelyére.

TÁRGYALKOTÁS STÁTUSZA

STOP (LEÁLLÍTÁS) – Törli az aktuális tárgyalkotó folyamatot.

PAUSE/PLAY (SZÜNET/FOLYTATÁS) – Szünetelteti vagy folytatja az aktuális tárgyalkotó folyamatot. Szüneteltetéskor használhatja a nyomtatószál gombot.

NYOMTATÁSI SOR ÉRTESÍTŐ

YES (IGEN) – Megkezdi a fájl nyomtatását. NO (NEM) – Visszavonja a fájl nyomtatását.

FILAMENT (NYOMTATÓSZÁL)

Megkezdi a nyomtatószál felmelegítését, elindítja a nyomtatószál betöltés/csere folyamatát. (A nyomtatószál betöltés/csere részletes ismertetését keresse a 406. oldalon.)

LEVEL (SZINT)

Elindítja a tárgyalkotó platform szintezését. (A tárgyalkotó platform szintezésének részletes ismertetését keresse a 411. oldalon.)

TOOLS (ESZKÖZÖK)

Megnyitja az alábbi, egyedi nyomtató funkciók és beállítások menüjét.

Belép a szerviz menübe, ahol az ügyfélszolgálat elérhetőségeit találhatók.

NETWORK (HÁLÓZAT)

Belép a hálózat menübe, ahol ki-, bekapcsolható a WiFi kapcsolat, vagy beállítat Proxy szervet.

CONNECT WIFI (WIFI CSATLAKOZÁS) –

Csatlakozik a WiFi-hez.

SET PROXY (PROXY BEÁLLÍTÁS) –

Manuálisan állít be proxy szervert.

SET STATIC IP (STATIKUS IP BEÁLLÍTÁS) –

Statikus IP címet állíthat be.

CALIBRATE (KALIBRÁLÁS)

Nullpozícióba állítja az extrúdert és a tárgyalkotó platformot.

Megjeleníti az extrúder és a tárgyalkotó platform mozgatási lehetőségeit az X, Y, és Z tengely mentén.

SETTINGS (BEÁLLÍTÁSOK)

LANGUAGE (NYELV) – Átállíthatja más nyelvre a menüt.

DISPLAY (KIJELZŐ) – Egyéni beállítást

adhat a burkolati LED-eknek vagy a menü

gyorsgombjainak.

SOUNDS (HANG) – Ki-, bekapcsolhatja a 3D45 hangjelzéseit.

ADVANCED MODE (SPECIÁLIS) – Manuálisan állíthatja a G-kód beállítások fontossági sorrendjét.

FACTORY RESET (GYÁRI VISSZAÁLLÍTÁS) –

Törli a 3D45 összes tárolt adatát, és visszaállítja a gyári alapértelmezett értékeket.

PREHEAT (ELÖMELEGÍTÉS)

A "Nozzle Temp" (fúvóka hőmérséklet)

automatikusan elindítja az extrúder

előmelegítését tárgyalkotáshoz vagy a maradványok eltávolításához. Miután elérte

az optimális hőmérsékletet, a "Platform Temp" (platform hőmérséklet) gombbal megkezdheti a tárgyalkotó platform előmelegítését.

PURGE (TISZTÍTÁS) – Miután az extrúder felmelegedett manuálisan kezdeményezheti a gombbal a nyomtatószál kipréselését.

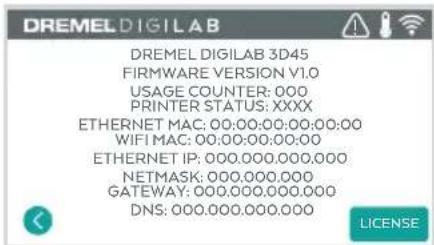

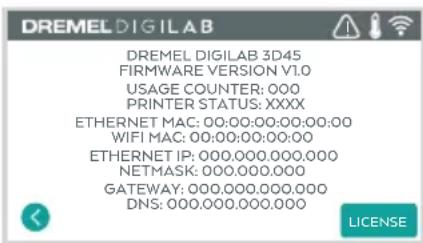

ABOUT (NÉVJEGY)

Előhívja a 3D45 olyan adatait, mint a firmware verziószáma, üzemóra számláló, nyomtató státusz és a MAC cím.

ÉRINTŐKÉPERNYŐ IKONOK

Valamilyen hibát jelez, például, hogy kifogyott a nyomtatószál vagy nyitva van az ajtó.

Jelzi, hogy van Ethernet csatlakozás.

Jelzi a WiFi jel erösségét, valamint kék szimbólummal, hogy csatlakozik a WiFi-re.

Jelzi, ha az extrúder és a tárgyalkotó platform hideg.

Jelzi, ha az extrúder és a tárgyalkotó platform meleg.

Jelzi, ha az extrúder és a tárgyalkotó platform forró.

KIINDULÓ KONFIGURÁLÁS

A Dremel 3D45 első bekapcsolásakor, a gép figyelmeztet, hogy végezze el a kiinduló hálózati konfigurációt. Miután elkészült, hozzáfér olyan funkciókhoz, mint a távoli 3D nyomtatás a helyi hálózati kapcsolaton keresztül, firmware frissítési értesítések és a nyomtató állapotfelügyelete. Utána végigkövetheti az első nyomtatószál orsó behelyezésének menetét, és a tárgyalkotó platform helyes szintezési módját.

1. A kiinduló konfiguráció befejezéseként nyomja meg a "Start" (indítás) gombot, amikor a kiinduló konfiguráló képernyő ezt jelzi. Ha nem végzi el a konfigurációt, később bármikor beállíthatja a hálózatot.

1. Ha a "Start" lehetőséget választja, a 3D45 automatikusan csatlakozik a belső Ethernet hálózatra, illetve keres elérhető vezeték nélküli hálózatot.

1. Az érintőképernyőn válassza ki a használni kívánt vezeték nélküli hálózatot. A nyilakkal tallózhat az elérhető vezeték nélküli hálózatok listájában. Érintéssel jelölje ki a hálózatot.

1. Adja meg a vezeték nélküli hálózat jelszavát, majd bökjön a "Done" (Kész) lehetősége.

A Dremel Digilab 3D Slicer (szeletelő) szoftverrel, feltölthet, szerkeszthet és kinyomtathat 3D fájlokat, illetve csatlakoztathatja 3D45 egységére (vezeték nélküli vagy Ethernet kapcsolat szükséges hozzá). A szoftverben megtekinthet modelleket és projekteket, kiküldhet, szüneteltethet és visszavonhat nyomtatást, felügyelheti a tárgyalkotás állapotát, fogadhat utasítást tartalmazó értesítéseket stb. A Dremel Digilab 3D Slicer programot telepítheti a www.dremel3d.com címről vagy a Dremel 3D45 készülékhez mellékelt USB meghajtóról.

1. Nyissa meg a Dremel szeletelő programot, kattintson a nyomtató nevére a jobb felső sarokban, és kattintson a Manage Printers (nyomtatók kezelése) elemre.

1. Válassza ki saját Dremel 3D45 gépét, majd kattintson a Connect via Network (hálózati csatlakozás) elemre.

1. Kattintson az Add (hozzáadás) gombra, és írja be nyomtatója IP címét.
2. Kattintson az OK, majd a Connect (csatlakozás) gombra.

1. Zárja be a beállító ablakokat. Most zöld pipát kell látnia a Build (tárgyalkotás) képernyő gombon, ami a sikeres csatlakozást jelzi.
2. A Build (tárgyalkotás) gombbal megnyitja a nyomtatójában lévő kamera élő képét.
3. A képernyő Pause (szünet) és Stop (leállítás) gombjaival irányíthatja a tárgyalkotást.

FELKÉSZÜLÉS A TÁRGYALKOTÁSRA

FIGYELEM

A DREMEL 3D45 HASZNÁLATA SORÁN TARTSA BE AZ ÖSSZES

FELTÜNTETETT FIGYELMEZTETÉST ÉS BIZTONSÁGI UTASÍTÁST. megszegésük tüzet, berendezés-károsodást, anyagi kárt vagy személyi sérülést okozhat.

FIGYELEM

NE ÉRINTSE MEG AZ EXTRÚDER CSÚCSOT VAGY A

FELHEVÜLT TÄRGYALKOTÓ PLATFORMOT MÜKÖDÉS KÖZBEN, AMÍG A DREMEL 3D45, VISSZA NEM HÜL 60 °C-RA (140 °F). Az extrúder csücs vagy a tárgyalkotó platform megérintése működés közben vagy után, mielött a csücs és a platform lehülne, személyi sérülést okozhat.

FIGYELEM

KIZÁRÓLAG DREMEL NYOMTATÓSZÁLAT

HASZNÁLJON. A Dremel által nem engedélyezett nyomtatószál használata berendezés-károsodást, anyagi kárt vagy személyi sérülést okozhat.

FIGYELEM

TILOS AZ EXTRÚDER HÖMÉRSÉKLETÉT AZ

ALKALMAZOTT NYOMTATÓSZÁL TÍPUS NÉVLEGES, MAXIMUM ÉRTÉKÉNÉL MAGASABBRA ÁLLÍTANI.

A nyomtatószál ajánlott tartomány fölé hevítése személyi sérülést okozó kibocsátást eredményezhet.

VIGYÁZAT

NE HÚZZA KI A NYOMTATÓSZÁLAT. Ez

károsíthatja az extúdert.

NYOMTATÓSZÁL BETÖLTÉSE/CSERÉJE

1. Az érintőképernyő "Filament"(nyomtatószál) gombjával kezdeményezhető a betöltést/cserét. Az extrúder beáll a nyomtatási terület jobb első

sarkéba, és az extrüder csücs elkezd melegedni. 1. ÁBRA Orsotarto

1. Miután az extrúder megállt, nyissa ki a 3D45 fedelét, hogy jobban hozzáférjen az extrúderhez.
2. Már meglévő nyomtatószál betöltésekor, vágja le a bent lévő nyomtatószálat az extrúder bemenetnél, és érintse meg a nyíl gombot az érintőképernyőn.

1. Forgassa el balra az orsoajtót, és vegye le, majd vegye ki a bent lévő orsót, ha van, lásd az 1. ábrát.

1. Füzze be az új nyomtatószálat a vezetőcsőbe, helyezze az orsót az orsótartóra, tegye vissza az orsótartó ajtaját, igazítsa be a rögzítő füleket, és fordítsa el jobbra, mint az 1. ábrán.

2. Ha Dremel nyomtatószál tekercset helyez az orsótartóra, a nyomtató automatikusan felismeri a nyomtatószál típusát, és az alkalmazott nyomtatószálhoz optimalizálja a nyomtató beállításait. (Ez megkerüli a szeletelt fájllal együtt betöltött nyomtató beállításokat.) MEGJEGYZÉS: Lehetőség van arra is, hogy a nyomtatószál cseréje után belépjen a speciális beállítások menűjébe, és ott manuálisan módosítsa a nyomtatási beállításokat. Ellenőrizze az összes beállítást (ha manuálisan adta meg), mivel a helytelen beállítások sikertelen nyomtatást, anyagi kárt vagy személyi sérülést okozhatnak. (Lásd a "Nyomtatószál típusok és beállítások" táblázatát a 408. oldalon, vagy a legfrissebb táblázatot a dremel3d.com honlapon. MEGJEGYZÉS: Mód van arra is, hogy a speciális beállítások menűjébe belépve, átvegye mentett szeletelt fájl nyomtató beállításait. Így megakadályozza, hogy a nyomtató módosítsa saját beállításait. Nyomtatás előtt ellenőrizze az összes beállítást, mivel a helytelen beállítások sikertelen nyomtatást, anyagi kárt vagy személyi sérülést okozhatnak.

1. A meglévő nyomtatószál cseréjekor a 3D45 automatikusan kitisztítja a meglévő nyomtatószálat.
2. Amikor megjelenik a Feed Filament (nyomtatószál adagolás) képernyője, érintse meg a nyilat az érintőképernyőn, és fűzze be a vezetőcsőből kilépő szálat az extrúder belépő nyílásába, amíg az

extrúder magától nem kezd adagolni, lásd a 2. ábrát. MEGJEGYZÉS: A csere befejezése előtt ellenőrizze, hogy az extrúderben lévő fogaskerekek stabilan megfogják a nyomtatószálat. Akadást fog érezni, és látni fogja, hogy az extrúder magától megkezdi a nyomtatószál adagolását, amikor ez történik.

1. A nyomtatószál behúzódik az extrúderbe, és elindul kifelé az extrúder csúcson.

MEGJEGYZÉS: A Dremel 3D45 készüléken végeznek gyári tesztnyomtatást a kiszállítás előtt. Ezek a tesztdarabok eltérő színű nyomtatószállal készülhetnek, mint amit az üzemeltető használ. Ezért maradhat kis mennyiségű nyomtatószál az extrúderben.

1. Amikor megjelenik az új nyomtatószál az extrúder csúcs végén, az érintőképernyő "Done" (kész) gombjával fejezze be a betöltési folyamatot, térjen vissza a fömenübe, és kalibrálja az extrúdert. Óvatosan távolítsa el a felesleges nyomtatószálat, nehogy hozzáérjen a forró extrúder csúcshoz. Szükség esetén, óvatosan távolítsa el a felesleges maradványokat az extrúder csúcsról, hegyes fogóval.

1. Zárja a 3D45 fedelét és ajtaját.

NYOMTATÓSZÁL TÍPUSAI ÉS BEÁLLÍTÁSAI
Nyomtatószál típusa PLA ECO-ABS Nejlon PETG
Fúvóka hőmérséklettartomány 190 - 230 °C 190 - 230 °C 220 - 280 °C 230 - 260 °C
Optimális fúvóka hőmérséklet 220 °C 220 °C 255 °C 250 °C
Tárgyalkotó platform hőmérséklet tartománya	0 - 60 °C 0 - 70 °C 0 - 100 °C 0 - 80 °C
Tárgyalkotó platform optimális hőmérséklete	35 °C 45 °C 100 °C 70 °C
Nyomtatási sebesség szorzó	10 - 300%	10 - 300%	10 - 300%	0 - 100%
Ajánlott sebesség szorzó	100%	100%	90%	100%
Ventilátor tartomány	0 - 100%	0 - 100%	0 - 100%	0 - 100%
Tárgyhűtő ventilátor beállítása	100%	100%	50%	100%

MEGJEGYZÉS: A legfrissebb nyomtatószál beállítási adatokat keresse a dremel3d.com címen.

A TÁRGYALKOTÓ PLATFORM ELŐKÉSZÍTÉSE

FIGYELEM

NE ÉRINTSE MEG AZ EXTRÚDER CSÚCSOT VAGY A

FELHEVÜLT TÁRGYALKOTÓ PLATFORMOT MÜKÖDÉS KÖZBEN, AMÍG A DREMEL 3D45, VISSZA NEM HÜL 60 °C-RA (140 °F). Az extrúder csücs vagy a tárgyalkotó platform megérintése működés közben vagy után, mielött a csücs és a platform lehülne, személyi sérülést okozhat.

FIGYELEM

NE EJTSE LE A TÁRGYALKOTÓ PLATFORMOT. Az edzett üveg

lap összetörhet, és személyi sérülést okozhat.

FIGYELEM

NE VEGYE KI AZ EDZETT ÜVEG LAPOT A MÜANYAG

TARTÓBÓL. Az edzett üveg lap széle személyi sérülést okozhat.

VIGYÁZAT

MINDEN NYOMTATÁS ELÖTT ELLENŐRIZZE, HOGY A

TÁRGYALKOTÓ PLATFORM BE LEGYEN VONVA A MELLÉKELT RAGASZTÓ STIFTTEL. Ha nem használ ragasztót gyenge minőségű lehet az elkészült tárgy.

1. A tárgyalkotó platform kivételekor, először nyomja le, és oldja ki a két kapcsot a tárgyalkotó platform elején, majd emelje le a platformot az alapról, a platform füleinél fogva (3. ábra).

2. A legjobb eredmény úgy érhető el, ha a melléklet ragasztó stifttel vékony rétegben vonja be a tárgyalkotó platformot (4. ábra). A részletes tudnivalókat keresse "Tudnivalók a ragasztófelvitelról" bekezdésben.

3. ÁBRA


MEGJEGYZÉS: Tisztításkor a tárgyalkotó platformot meleg vízzel öblítse le, majd törlőkendővel szárítsa meg.

1. Helyezze vissza a tárgyalkotó platformot, ehhez először illessze a platform hátulját a hátsó kapcsokba, majd nyomja le platform elejét, amíg a helyére nem kattan.

Fontos, hogy a 3D45 tárgyalkotó platformot a nyomtatás előtt bevonják a Dremel által előírt ragaszóval. A megfelelően felvitt ragasztóréteg elősegíti a munkadarab megtapadását a platformon a nyomtatás alatt, és megakadályozza a vetemedést, hullámosodást, különösen nagy darabok esetében.

1-3 nyomatonként kell ragasztóréteget felvinni. A ragasztó felvitelekor ügyeljen rá, hogy a teljes alapterületet bevonja ragasztóval, ahova a nyomat kerül. Ügyeljen rá, hogy a tárgyalkotó lap hideg legyen mielött kiveszi, és felviszi rá a ragasztót.

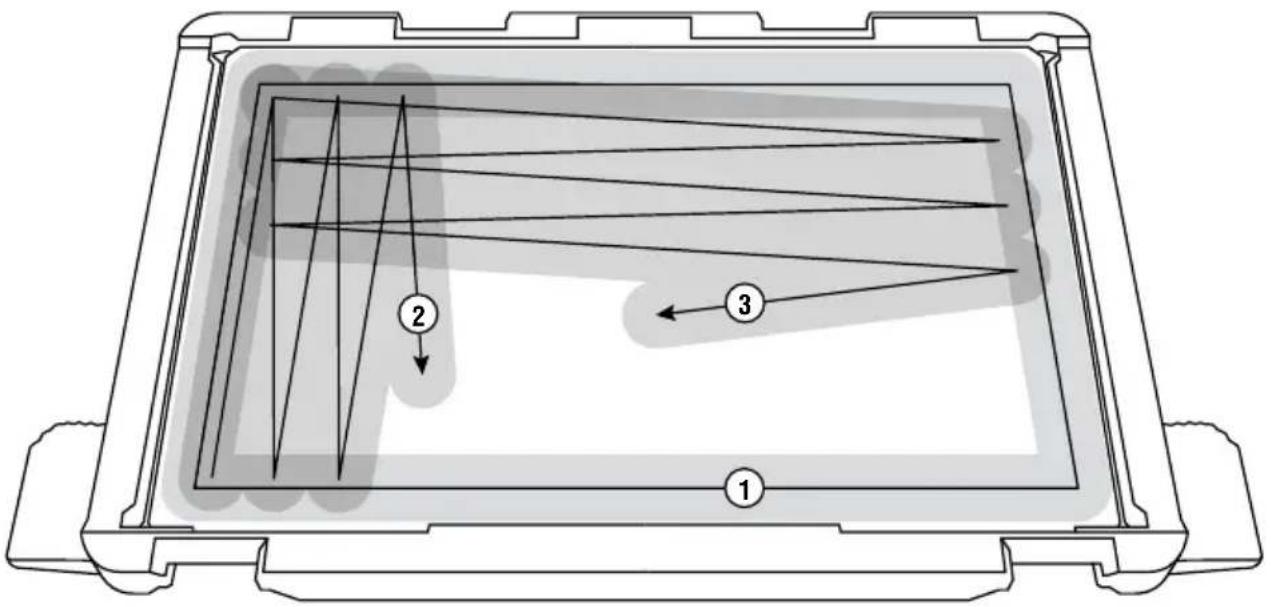

Minden egyes ragasztó felvitelkor ügyeljen rá, hogy két, egymást átfedő éteget vigyen fel. Először felviheti a ragasztót a nyomtatási terület körvonalára (1), majd fel-le, cikkcakkban haladva, amíg be nem fedi az egész területet (2). Várjon 10 másodpercet, majd vigye fel a másik réteget, cikkcakkban, jobbra-balra. Ez egységes réteget eredményez a teljes tárgyalkotó területen.

Várja meg, amíg a ragasztó megszárad, szintezés és nyomtatás előtt. A tárgyalkotó lap előmelegítésével felgyorsítható a folyamat.

7-10 ragasztó felviteli alkalom után, vagy ha a ragasztóréteg egyenetlenné válik, teljesen tisztítsa le a tárgyalkotó platformot. Ennek két módja van:

1. lehetőség: Vegye ki a tárgyalkotó platformot a nyomtatóból. Nedvesítse be a platformot vízzel, vagyis néhány másodpercre tartsa meleg víz alá. Ügyeljen rá, hogy a lap elején található figyelmeztető címke ne legyen nedves. Ezt követően, könnyen lekaparhatja, vagy letörölheti a ragasztót. Ügyeljen rá, hogy a tárgyalkotó platform teljesen száraz legyen, mielőtt visszahelyezi a 3D45 készülékbe.

2. lehetőség: Vegye ki a tárgyalkotó platformot a nyomtatóból. A kaparóval kaparja le a ragasztót a lap teljes felületéről. kaparhatja balról-jobbra, majd fentröl lefele, hogy maradéktalanul eltávolítson minden ragasztót. Mindenképpen vegye ki a tárgyalkotó platformot a nyomtatóból a lekaparáshoz, mert a ragasztó pora beragadhat a szűrőbe és eltömheti.

Vigyén fel két teljes réteg ragasztót a megtisztított tárgyalkotó lapra, de kettő között hagyja száradni. Miután a második réteg is megszáradt, szintezze újra a platformot a következő nyomtatás előtt.

FIGYELEM NE ÉRINTSE MEG AZ EXTRÚDER CSÚCSOT VAGY A FELHEVÜLT TÁRGYALKOTÓ PLATFORMOT MÜKÖDÉS KÖZBEN, AMÍG A DREMEL 3D45, VISSZA NEM HÜL 60 °C-RA (140 °F). Az extrúder csúcs vagy a tárgyalkotó platform megérintése működés közben vagy után, mielőtt a csúcs és a lap lehülne, személyi sérülést okozhat.

Fontos, hogy minden visszaszerelés után elvégezze a tárgyalkotó platform szintbeállítását, hogy egyenlő távolságra helyezkedjen el az extrúder fejtől. A tárgyalkotó platform szintezésének elmulasztása esetén szabálytalanná válhat a tárgyalkotás.

1. Koppintson a "Level" (szintezés) ikonra 3D45 érintőképernyőjén.

1. Az extrúder és a tárgyalkotó platform beáll a szintezési pozícióba. A 3D45 először a tárgyalkotó platform hátuljának középpontjában ellenőrzi a vízszintet. A tárgyalkotó platform alatti két gombbal ereszthető le vagy emelhető fel a platform bal és jobb oldala. Az extrúderben található egy szenzor, amely érzékeli a ha az ágy vízszintbe kerül, más eszközre nincs szükség.
2. Az érintőképernyő jelzi, ha a tárgyalkotó platform túl magasan vagy túl alacsonyan van. Ha a tárgyalkotó platform túl magasan van, addig forgassa jobbra a megfelelő gombot, amíg rövid sípszót nem hall, és az érintőképernyő jelzi, hogy készen áll az ágy szintellenőrzésére.

1. Ha a tárgyalkotó platform túl alacsonyan van, addig forgassa balra a megfelelő gombot, amíg rövid sípszót nem hall, és az érintőképernyő jelzi, hogy készen áll az ágy szintellenőrzésére.

1. A "Verify" (ellenőrzés) gombbal ellenőrizesse le a szintet. Ha további állításra lenne szükség, az érintőképernyő jelzi az irányát. Ha a szint rendben van, az extrúder átáll a következő pontra, és megismételhető a szintezési eljárás.

1. Ismételje meg a 3-5. lépést a második pozícióban is. Amikor az ágy tökéletesen vízszintben van, az extrúder automatikusan átáll kalibrálási pozícióba, és befejezi a szintezési folyamatot.

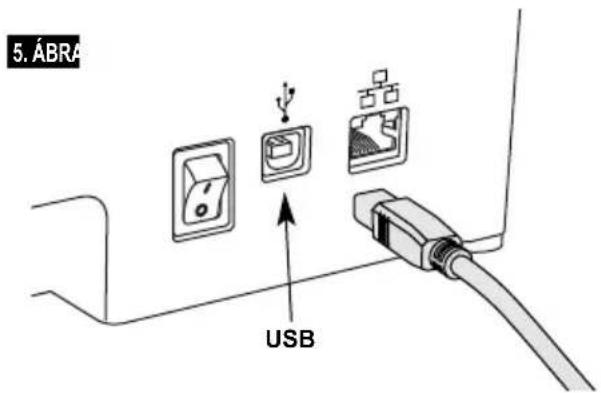

USB KÁBEL CSATLAKOZTATÁSA

1. A 3D45 főkapcsolója minden képpen legyen lekapcsolva.
2. Kösse össze a mellékelt USB kábellel 3D45 készülékét és számítógépét (5. ábra).
3. Nyissa meg a szoftvert,
4. Kapcsolja be a Dremel 3D45 készüléket, és szinkronizálja a számítógépet a nyomtatóval.

ETHERNET CSATLAKOZÁS

1. A 3D45 főkapcsolója mindenképpen legyen lekapcsolva.
2. Dugja be az Ethernet kábelt a 3D45 készülékbe (6.ábra).
3. Kapcsolja be a Dremel 3D45 készüléket a főkapcsolóval. Az Ethernet kapcsolatot automatikusan fel kell ismernie. Az "Accept" (Elfogad) gombbal nyugtázza a csatlakozást.

ÉPÜLET

A DREMEL 3D45 HASZNÁLATA SORÁN TARTSA BE AZ ÖSSZES FELTÜNTETETT FIGYELMEZTETÉST ÉS BIZTONSÁGI UTASÍTÁST. megszegésük tüzet, berendezés- károsodást, anyagi kárt vagy személyi sérülést okozhat.

FIGYELEM MÜKÖDÉS KÖZBEN TILOS A DREMEL 3D45 BELSEJÉBE

NYÚLNI. A Dremel 3D45 mozgó alkatrészeinek megérintése üzem közben, gyenge minőségű tárgyalkotást, berendezés-károsodást vagy személyi sérülést okozhat.

MEGJEGYZÉS: A Dremel 3D45 készüléken előállítanak tesztdarabot a kiszállítás előtt. Ezek a tesztdarabok eltérő színű nyomtatószállal készülhetnek, mint amit az üzemeltető használ. Ezért maradhat kis mennyiségű nyomtatószál az extrúderben. Az első tárgy indításakor lehet bizonyos mennyiségű ebből a nyomtatószál színből, amíg át nem áll teljesen a saját színű nyomtatószálra.

Többféle lehetősége van a tárgyalkotásra a 3D45 készüléken:

1) A nyomtató saját tárhelyéről
2) USB flash meghajtóról
3) Számítógépröl

TÁRGYALKOTÁS ELÖTT

1. Gondoskodjon róla, hogy kellő mennyiségű nyomtatószál legyen a gépben (lásd a 406. oldalt). Ha a nyomtatás alatt fogy ki a nyomtatószál a 3D45 készülékből, a nyomtatás szünetel amíg után nem töltik.
2. A tárgyalkotó platform mindenképpen legyen bevonva ragasztóval, legyen kiszintezve, és ne legyen rajta semmi.
3. Az extrúder és a tárgyalkotó platform hőmérséklete az alkalmazott nyomtatószál típusának megfelelő értékre legyen állítva. A részleteket keresse a 408. oldalon.

NYOMTATÁS A NYOMTATÓ SAJÁT TÁRHELYÉRŐL

1. A fömenüben nyomja meg a "Build" (tárgyalkotás) ikont.

1. A menüben érintse meg a nyomtató ikonját.

1. Koppintson a nyomtani kívánt modell fájljára. (A nyilakkal lapozhat az oldalak között.)

1. A modell részletező oldalán a "Build" (tárgyalkotás) ikonnal indítsa el a folyamatot.

1. A 3D45 készülék először nullpozícióba állítja az extrúdert és a tárgyalkotó platformot, majd a szintérzékelő szenzor finoman megérinti a platformot, hogy befejezze a beigazítást. Megkezdődik az extrúder csúcs és a tárgyalkotó platform felmelegítése, ami eltarthat néhány percig. Amint elérték a megfelelő hőmérsékletet, megkezdődik a modell létrehozása.
2. Miután a modell elkészült, a 3D45 automatikusan kalibráló pozícióba állítja az extrúdert és a tárgyalkotó platformot, és lehűti az extrúder csúcsot és a platformot.
3. Várjon, amíg az érintőképernyő azt jelzi, hogy az extrúder és a tárgyalkotó platform lehült, mielőtt kivenné a tárgyat. A tárgy eltávolítására vonatkozó tudnivalókat keresse a “Tárgy levétele a tárgyalkotó platformról” címszó alatt.

NYOMTATÁS USB MEGHAJTÓRÓL

1. A fömenüben nyomja meg a "Build" (tárgyalkotás) ikont.

1. Az USB ikonnal nyissa meg az USB meghajtó tartalmát.

1. A "Nyomtatás a nyomtató saját tárhelyéről" bekezdés 3-7. pontja alapján végezze el a tárgyalkotást az USB meghajtóról.

NYOMTATÁS SZÁMÍTÓGÉPRÖL

A Dremel 3D45 kompatibilis a Dremel Digilab 3D Slicer és Simplified 3D szoftverekkel. A szoftver utasításai alapján végezze el a nyomtatást a saját számítógépéről.

NYOMTATÁS TÖRLÉSE A 3D45 KÉSZÜLÉKEN

Előmelegítés vagy nyomtatás alatt az érintőképernyő "Stop" (leállítás) gombjával szakíthatja meg a tárgyalkotást. Ha a "Yes" (Igen) lehetőséget választja az extrúder és a tárgyalkotó platform visszaáll kalibrálási pozícióba.

A KÉSZ TÁRGY ELTÁVOLÍTÁSÁ A TÁRGYALKOTÓ PLATFORMROL

FIGYELEM

NE ÉRINTSE MEG AZ

EXTRÚDER CSÚCSOT VAGY A

FELHEVÜLT TÄRGYALKOTÓ PLATFORMOT MÜKÖDÉS KÖZBEN, AMÍG A DREMEL 3D45, VISSZA NEM HÜL 60 °C-RA (140 °F). Az extrúder csücs vagy a tárgyalkotó platform megérintése működés közben vagy után, mielőtt a csücs és a lap lehülne, személyi sérülést okozhat.

FIGYELEM

HASZNÁLJON EGYÉNI

VÉDŐFELSZERELÉST. Az egyéni

védőfelszerelések, mint a hőálló kesztyű és a védöszemüveg viselése csökkenti a személyi sérülés kockázatát.

FIGYELEM

ÜGYELJEN A TESTTARTÁSÁRA.

HA KÉZISZERSZÁMMAL VESZI

LE A TÁRGYAT TÁRGYALKOTÓ PLATFORMRÓL.

A szerszám hirtelen kicsúszása a kézből, vagy a helytelen testtartás, miközben a tárgyat leveszi a tárgyalkotó platformról, sérülést okozhat.

FIGYELEM

NE EJTSE LE A TÁRGYALKOTÓ

PLATFORMOT. Az edzett üveg

lap összetörhet, és személyi sérülést okozhat.

FIGYELEM

NE CSAVARJA VAGY HAJLÍTSA

EL A TÁRGYALKOTÓ

PLATFORMOT A TÁRGYAK KIVÉTELEKOR. Az edzett üveg lap leválhat a műanyag tartótól, és személyi sérülést okozhat.

VIGYÁZAT

NE KARCOLJA ÖSSZE A

TÁRGYALKOTÓ PLATFORMOT

A TÁRGYAK KIVÉTELEKOR. A TÁRGYALKOTÓ PLATFORMON KELETKEZÖ KARCOLÁSOK GYENGE MINŐSÉGÜ TÁRGYAT EREDMÉNYEZNEK.

1. A tárgy kivétele előtt várja meg, amíg lehül az extrúder.
2. Az odaragadt tárgy eltávolításához vegye ki a tárgyalkotó platformot a tárgyalkotó térből.
3. Fejtse le a tárgyat a tárgyalkotó platformról. Szükség esetén a tárgyleszedő szerszámmal válassza le nagyon óvatosan a tárgyat a tárgyalkotó platformról.

A TÁMASZOK ELTÁVOLÍTÁSA (HA VANNAK)

Ha a tárgyban nehezen elérhető támasztó elemek vannak, hegyes fogóval távolítsa el azokat.

A KAMERA HASZNÁLATA

A 3D45 kamerával felszerelt, amellyel távolról felügyelhető a nyomtatás menete, amennyiben a nyomtató hálózata csatlakozik. A kamera kétféleképpen érhető el; egyrészt a Dremel Digilab 3D Slicer szoftveren keresztül (lásd a 404. oldalt) vagy közvetlenül, internetes böngészőből.

KÖZVETLEN ELÉRÉS, INTERNET BÖNGÉSZÖBÖL

1. Győződjön meg róla, hogy az eszköz, amelyen a kamerát kívánja nézni, ugyanarra a hálózatra csatlakozik, mint a 3D nyomtató. Ez lehet WiFi vagy Ethernet csatlakozás.
2. A 3D45 fömenüjében koppintson a "Tools" (Eszközök) ikonra.

1. Az eszközök menüjében nyomja meg az "About" (névjegy) ikont.

Keresse meg a nyomtató IP címét. Ha a nyomtató Etherneten keresztül csatlakozik, ez az "Ethernet IP" felirat melletti cím. Ha a nyomtató WiFi-n keresztül csatlakozik, ez az "WiFi IP" felirat melletti cím. Ez egy három vagy négy jegyből álló számsor, pontokkal elválasztva.

1. Nyisson meg bármilyen internet böngészőt a megtekintő eszközön.

2. A címsora írja be a következő karaktersort: http://IPADDRESS:10123/stream_simple.html Például, http://000.000.000.000:10123/stream_simple.html

3. Nyomja meg az Entert és megjelenik a kamera nézet alábbi képe.

1. MINDEN ESETBEN A MELLÉKELT RAGASZTÓ STIFTET HASZNÁLJA
2. Minden nyomtatás előtt győződjön meg róla, hogy a tárgyalkotó platform vízszintben van.
3. A nyomtatószál kellő tapadásához, rendszeres időközönként mossa le a ragasztót a tárgyalkotó platformról meleg vízzel, szárítsa le a platformot, vigyen fel új ragasztóréteget, és szintezze ki újra.
4. Ügyeljen az orsó szabályos behelyezésére, és akadálytalan forgására.
5. A Dremel 3D45 első használatakor vagy a nyomtatószál cseréjét követően, járassa addig a készüléket, amíg az újonnan behelyezett nyomtatószálat nem préseli az extrúder.
6. Fontos, hogy figyelje a Dremel 3D45 készüléket a tárgyalkotás kezdetén. Legnagyobb valószínűséggel a nyomtatás elején merülnek fel nehézségek. Szerencsére ugyanez a legkedvezőbb időszak a nyomtatás megszakítására, a tárgyalkotó platform tisztítására és a tárgy újraindítására is. A tárgyalkotás alatt maradjon a Dremel 3D45 készülék mellett.
7. Mindenképpen őrizze meg a Dremel 3D45 csomagolását, mivel megkönnyíti az eszköz későbbi becsomagolását és szállítását.
8. Mindenképpen száraz, hűvös helyen tárolja a nyomtatószálakat. A felhasználásig nem tanácsos kibontani a nyomtatószálat a légmentesen zárt csomagolásból.
9. Óvatosan használja a tárgyleválasztó szerszámot, nehogy megsértse akár a tárgyalkotó platformot, akár a tárgyat.
10. Amennyire lehetséges, a legjobb, ha a tárgyalkotó platform közepére pozicionálja a tárgyat. A tárgy lehető legjobb tájolása alapvető fontosságú. Ügyeljen rá, hogy a tárgy a tárgyalkotó platformon helyezkedjen el, a kialakításához legmegfelelőbb tájolással.
11. Meredek túlnyúlások esetén (45°-nál kisebb szögben), tanácsos megtámasztással kialakítani a tárgyat.
12. A tárgy eltávolítása előtt, mindenképpen vegye ki a tárgyalkotó platformot.

AZ EXTRÚDER DUGULÁS MEGSZÜNTETÉSE

A duguláselháritó szerszámmal tisztítsa meg az extrúdert, és távolítsa el a beragadt nyomtatószálat (9. ábra).

1. Kattintson a nyomtatószál-csere ikonjára a képernyőn, és várjon amíg az extrúder felmelegszik. Amint az extrúder elkezd ürülni, dugja be a duguláselháritó szerszámot, az extrúder bemenetbe (felül).
2. Lenyomódik a beragadt maradvány, és az extrúder csúcs kipréseli. Egészen végig letolhatja a duguláselhárító szerszámot, amíg az összes nyomtatószál ki nem ürül. Nem kell túl nagy erővel nyomni, mert károsíthatja az extrúdert.

FIRMWARE FRISSÍTÉS HÁLÓZATI KAPCSOLATON KERESZTÜL

Ha a 3D45 WiFi-n keresztül csatlakozik, minden bejelentkezéskor ellenőrizni kell az alapszoftver frissítést. Frissítheti a szoftvert közvetlenül az érintőképernyőről is. Firmware frissítése:

1. Koppintson a "Tools" (eszközök) ikonra, majd a "Updates" (frissítések) fülre.

1. A 3D45 ellenőrzi, hogy a firmware legfrissebb verziója van-e a gépre telepítve, és ha szükséges, rákérdez, hogy kívánja-e frissíteni.
2. Ha letölti és telepíti a legfrissebb firmware-t, válassza az "Accept" (elfogad) lehetőséget.

1. Amikor a 3D45 elindul, és visszatér a kezdőképernyőre, a firmware frissítése megtörtént.

A FIRMWARE MANUÁLIS FRISSÍTÉSE

Ha a 4D45 nem csatlakozik hálózathoz, frissítheti az alapszoftvert közvetlenül USB meghatóról is.

1. Internetes böngészőjében lépjen be a www.dremel3d.com honlapra, és töltse le a legfrissebb 3D45 firmware fájlt.
2. Mentse a 3D45 firmware fájlt egy üres, FAT32 formázású, USB meghajtóra.
3. Kapcsolja ki a Dremel 3D45 készüléket a BE/KI főkapcsolóval.
4. Helyezze be az USB memóriát az A USB csatlakozóba.
5. Kapcsolja be a 3D45 készüléket, amely automatikusan észleli és telepíti az új firmware verziót.
6. Kapcsolja ki a 3D45 készüléket, vegye ki az USB meghajtót, majd kapcsolja vissza a gépet, amivel befejezi a frissítést.

KÜLSÖ TISZTÍTÁS

Nem szöszölő ruhával törölje át a 3D45 külsejét. Tisztítsa le a külső felületről a látható szennyeződéseket. Ne károsítsa a Dremel 3D45 berendezést, ne használjon vizet, vegyszert vagy más tisztítószert a készüléken.

AZ EXTRÚDER CSÚCS TISZTÍTÁSA

VIGYÁZAT

LEGYEN FOKOZOTTAN KÖRÜLTEKINTÖ, NEHOGY

MEGSÉRTSE AZ EXTRÚDER CSÚCSOT A MARADVÁNYOK ELTÁVOLÍTÁSAKOR. A DREMEL 3D45 NEM MÜKÖDIK SZABÁLYOSAN SÉRÜLT EXTRÚDER CSÚCCSAL, EZÉRT KI KELL CSERÉLNI.

FIGYELEM

E ÉRINTSE MEG AZ EXTRÚDER CSÚCSOT VAGY A FELHEVÜLT

TÁRGYALKOTÓ PLATFORMOT MÚKÖDÉS KÖZBEN, AMÍG A DREMEL 3D45, VISSZA NEM HÚL 60 °C-RA (140 °F). Az extrúder csúcs vagy a tárgyalkotó platform megérintése működés közben vagy után, mielőtt a csúcs és a lap lehülne, személyi sérülést okozhat.

Pici hegyes fogóval távolítsa el a műanyagdarabkákat az extrúder csúcsból. Ha a törmelék beragadt, fel kell melegíteni az extrúdert.

AZ ÉRINTÖKÉPERNYŐ TISZTÍTÁSA

Puha, nem szöszölő ruhával törölje át az érintőképernyőt. Ne permetezzen tisztítószert az érintőképernyőre.

Probléma Ok Elhárító intézkedés
A nyomtatószál nem préselődik ki, vagy ragad kellően a tárgyalkotó felületre.	Ezt az okozhatja, hogy a tárgyalkotó platform nincs vízszintben az extrúder fejhez képest.	A kiszintezés a tárgyalkotó platformhoz hangolja az extrúder fejet, és javul a tárgyalkotás minősége. Szakítsa meg a nyomtatást, tisztítsa meg a tárgyalkotó platformot, szintezze ki, és indítsa újra a tárgyalkotást.
A Dremel 3D45 lefagyott a tárgyalkotás indítása előtt.	A Dremel 3D45 ellentmondó parancsokat kaphatott.	Kapcsolja le a főkapcsolót, várjon 3 másodpercet, és kapcsolja vissza.
A támasztó anyag nem válik le a tisztításkor, és rontja a végtermék minőségét.	A tárgy tájolása nem optimális. Állítsa át a 3D fájl tájolását a szeletelő szoftverben, és csökkentse minimálisra, vagy kevésbé kritikus felületre helyezze a támasztó anyagot.
Spagettis szálasodás a tárgyalkotás végén.	A tárgy egy rétege nem tapadt megfelelően, a tárgyat úgy mentették el, hogy csak minimális felületen érintkezik a tárgyalkotó platformmal vagy a tárgy a megalkotáskor a tárgyalkotó platform felett lebeg, támaszték megadása nélkül.	A szeletelő szoftver előnézet funkciójával ellenőrizze az első réteg magasságát és pozícióját. Ahol kell használjon támasztó anyagot a tárgyalkotáshoz.
	A Z-rés korrekció helytelen, és az extrúder csúcs nem a megfelelő távolságra van a tárgyalkotó platformtól.	A Z-rés korrekció kalibrálásával kapcsolatos tudnivalókat, kérje az ügyfélszolgálattól.
Csak félig készült el a tárgy. Kifogyott a nyomtatószál. A nyomtatószál beragadt nyomtatás közben.		Cserélje ki a nyomtatószálat, és folytassa a nyomtatást. Lásd a “Nem jön ki a nyomtatószál” címszónál.
Nem jön ki a nyomtatószál. Eldugult az extrúder. Forduljon ügyfélszolgálatunkhoz.
Az extrúder nem áll alaphelyzetbe. Contact customer service.
Szálas vagy rojtos műanyag rétegek a meredek túlnyulásokon.	A kinyúlás túl messzire vagy meredeken áll el a tárgytól (< 45°-os szögben).	Készítse el megtámasztással.
A 3D45 nem találja a Wi-Fi hálózatomat.	A nyomtató túl messze van a vezeték nélküli routertől.	Helyezze közelebb a 3D45 készüléket a routerhez. Csatlakozzon a hálózata Ethernet kapcsolattal.
A 3D45 nem csatlakozik a hálózatomra.	A nyomtató túl messze van a vezeték nélküli routertől.	Reposition 3D45 to be closer to your router.
	Helytelen hálózati jelszó vagy SSID.	Írja be újra a jelszót/SSID-t vagy egyeztesse a jelszavát a hálózat tulajdonosával.
A hálózatról indított nyomtatás nem indul el.	Kifogyott a nyomtatószál. Load additional filament and resume build.
	Az ajtók nyitva vannak. Az ajtóknak zárva kell lenniük hálózatról indított nyomtatásnál, indítsa el a nyomtatási sorból.
	A modell már elkészült. A tárgyalkotó platformnak tisztának kell lennie a hálózati nyomtatás indításához. Tisztítsa le a platformot, és indítsa a tárgyalkotást a nyomtatási sorból.

Firmware frissítés

A Dremel javasolja az alapszoftver frissítését minden alaklommal, amikor a Dremel frissítést ad ki.

A Dremel a teljesítmény fokozása céljából ad ki alapszoftver frissítést, illetve további funkciókkal egészíti ki a Dremel 3D45 modellt, a teljes élettartama alatt. A Dremel 3D45 kétféleképpen frissíthető: (1) Töltse le a frissítést a dremel3d.com oldalról, majd telepítse fel a gépre USB memóriáról. (2) Csatlakoztassa Dremel 3D45 berendezést az internetre, és frissítse a Dremel 3D45 érintőképernyőjéről.

Nyílt forrású szoftverek használata a Dremel termékeken

A termék olyan szoftver összetevőket tartalmaz, amelyek licencét a jogtulajdonos a GNU általános közreadási szerződés (GPL) vagy GNU kevésbé általános közreadási szerződés (LGPL) bármely verziója alatt biztosítja, illetve egyéb, nyílt forrású szoftvereket, amelyekhez rendelkezésre kell állnia forráskódnak. Az adott forráskódok gépen olvasható teljes példánya írásban igényelhető az alábbi címen:

Dremel

Címzett: Open Source Software Officer (Nyílt forrású szoftverek illetékese)

P.O. Box 081126

Racine, WI USA 53408-1126

Az igénylés tartalmazza az alábbiakat: (i) a Dremel termék nevét, (ii) gyári számát (ha van), (iii) a szoftver verziót (ha van), (iv) saját nevét, (v) a vállalat nevét (ha vonatkozik) és (vi) és válaszadási posta vagy e-mail címet (ha van).

Felszámíthatunk jelképes díjat a fizikai adathordozó és a szállítás ellenében.

Elküldheti igényét (i) a szoftvert tartalmazó, és egyben az igénylés tárgyát képező termék átvételétől számított három (3) éven belül, vagy (ii) abban az esetben, ha a kód a GPL 3. verzió licence alá tartozik, mindaddig, amíg a Dremel pótalkatrészt vagy ügyféltámogatást nyújt az adott termékhez.

A nyílt forrású szoftverekre vonatkozó jótállás:

A DREMEL nem vállal garanciát az eszközön található, nyílt forrású szoftverekre, amennyiben a programot, a DREMEL által tervezettől eltérő célja használják. A alábbi licencek meghatározzák a nyílt forráskódú szoftverek szerzői és licenctulajdonosai által vállalt jótállást, ha van ilyen. DREMEL kifejezetten elutasít bármilyen garanciát a nyílt forráskódú szoftver programok vagy a termék konfiguráció módosításából eredő hibák esetében. Nem nyújtható be garanciális követelés a DREMEL-lel szemben, amennyiben a nyílt forrású szoftver megsérti harmadik fél szellemi tulajdonjogát. Műszaki támogatás, amennyiben van, kizárólag a nem módosított szoftverekhez jár.

DREMEL® KORLÁTOZOTT FOGYASZTÓI JÓTÁLLÁS

Erre a DREMEL termékre a kötelező/nemzeti szintű jogszabályokban előírt garancia vonatkozik; a normál kopásból és elhasználódásból, túlterhelésből vagy szabálytalan használatból eredő károkra a garancia nem terjed ki.

Amennyiben a termék nem felel meg ennek az írásos jótállásnak, a következő a teendő:

1. NE a vásárlás helyére juttassa vissza a terméket.
2. A további utasításokért forduljon ügyfélszolgálatunkhoz a www.dremel.com címen.

SELEJTEZÉS

A gépet, tartozékait és csomagolását környezetbarát újrahasznosításra alkalmas módon kell szelektálni.

CSAK AZ EK ORSZÁGAIBAN

A gépi szerszámokat tilos a háztartási hulladékba dobni!

Az Elektromos és elektronikus hulladékokról szóló, 2012/19/ EK európai irányelv, illetve

nemzeti jogszabályi alkalmazása értelmében, a leselejtezett gépi szerszámokat szelektíven kell gyűjteni, és környezettudatosan kell ártalmatlanítani.

DREMEL ELÉRHETŐSÉGEK

A Dremel termékeivel kapcsolatos információkat, támogatást és azonnali segítséget a www.dremel.com címen talál.

Dremel, Konijnenberg 60, 4825 BD Breda, Hollandia
